O despacho baseado em mapas é um método visual de comando e comunicação que coloca pessoas, dispositivos, alarmes, câmeras, terminais de comunicação, zonas de paging, veículos e recursos de campo em um mapa digital. Em vez de depender apenas de listas, números, nomes de extensões ou telas de monitoramento separadas, o despachador pode ver onde um evento acontece, quais recursos estão próximos e qual caminho de comunicação deve ser usado a seguir.

Na prática, o despacho baseado em mapas conecta a conscientização de localização com o controle de comunicação. Um despachador não apenas recebe um alarme ou uma chamada; ele vê a posição do evento em um mapa GIS, plano do local, mapa de andar, diagrama de túnel, layout de campus ou mapa de instalação. Da mesma interface, o despachador pode chamar um intercom SIP, contatar um telefone de emergência, abrir uma câmera próxima, ativar uma zona de paging, notificar uma equipe ou gravar o processo de resposta.

Essa abordagem é amplamente utilizada em instalações industriais, sistemas de transporte, túneis, corredores de utilidades, aeroportos, portos, campi, hospitais, locais de energia, plataformas de segurança pública, centros de segurança e redes de comunicação de emergência. É especialmente útil onde muitos terminais e recursos de campo estão distribuídos por uma área grande ou complexa. Ao transformar recursos de comunicação em objetos visíveis no mapa, o despacho baseado em mapas ajuda as salas de controle a responder mais rapidamente e com melhor compreensão da situação.

O que é o despacho baseado em mapas?

Definição e significado central

O despacho baseado em mapas é um modelo de despacho que usa uma interface de mapa como a visualização operacional principal para localizar incidentes, monitorar recursos e coordenar a comunicação. O mapa pode ser um sistema de informação geográfica, um plano de andar de edifício, um layout de estação, um mapa de seção de túnel, um diagrama de campus ou um desenho personalizado de local industrial. O ponto chave é que as ações de despacho são organizadas em torno da localização.

O significado central do despacho baseado em mapas é o comando espacial. Os sistemas de despacho tradicionais geralmente começam de um número de telefone, uma lista de dispositivos, um nome de grupo ou um registro de eventos. O despacho baseado em mapas começa da pergunta de onde algo está acontecendo. Uma vez que a localização é clara, o despachador pode entender os recursos circundantes e escolher um caminho de resposta adequado.

Isso torna o despacho baseado em mapas diferente de uma simples exibição de mapa. Um mapa básico apenas mostra posições. Um verdadeiro sistema de despacho baseado em mapas permite que o despachador aja através do mapa: chamar, fazer paging, monitorar, reconhecer, escalar, vincular vídeo, verificar o status do dispositivo e coordenar a resposta.

O despacho baseado em mapas transforma a localização em um ponto de controle operacional, não apenas uma referência visual.

Por que a localização é importante no despacho

O despacho é frequentemente sensível ao tempo. Quando um alarme, solicitação de chamada, falha de equipamento ou evento de emergência aparece, a sala de controle precisa saber não apenas o que aconteceu, mas também onde aconteceu e o que pode ser usado nas proximidades. A localização afeta o tempo de resposta, a seleção de recursos, o julgamento de risco e a prioridade de comunicação.

Em uma instalação grande, a diferença entre dois nomes de dispositivos que parecem próximos pode ser significativa. Um pode estar localizado em uma seção de túnel, outro em uma sala de serviço e outro próximo a uma entrada pública. Uma interface baseada em listas pode não mostrar essa diferença claramente. Uma interface baseada em mapas permite que o despachador entenda a relação espacial imediatamente.

É por isso que o despacho baseado em mapas é particularmente valioso em ambientes onde o layout físico é complexo, os recursos estão distribuídos e a resposta rápida depende de conhecer a cena claramente.

Como funciona o despacho baseado em mapas

Mapeamento de recursos e modelagem do local

O primeiro passo no despacho baseado em mapas é o mapeamento de recursos. O sistema precisa saber onde cada dispositivo, pessoa, zona, ponto de alarme, câmera, alto-falante de paging, portão, sala, veículo ou terminal de emergência está localizado. Esses dados de localização podem vir de coordenadas GIS, configuração manual de pontos, planos de edifícios, mapas de andar, marcadores de milhagem de túnel, números de zona ou sistemas de posicionamento.

Uma vez que os recursos são mapeados, eles aparecem como ícones, rótulos, camadas, zonas ou marcadores de status. Os despachadores podem pesquisar, filtrar, ampliar, selecionar camadas e se concentrar em tipos específicos de recursos. Por exemplo, o operador pode escolher exibir apenas telefones de emergência, apenas terminais offline, apenas câmeras próximas a um evento ou apenas zonas de paging em uma área selecionada.

Esse processo transforma informações estáticas de ativos em objetos operacionais no mapa. Em vez de procurar um dispositivo em uma planilha e depois verificar seu status em outro sistema, o despachador pode encontrar e operar o dispositivo diretamente no mapa.

Acionamento de eventos e resposta vinculada

Quando um evento ocorre, o sistema o associa a um ponto ou área no mapa. Um usuário de campo pode pressionar um botão SOS. Um intercom SIP pode iniciar uma chamada. Um alarme pode ser acionado. Um dispositivo pode ficar offline. Um evento de análise de câmera pode aparecer. A plataforma de despacho então mostra a localização do evento no mapa e pode destacar os recursos próximos.

O despachador pode responder através de ações vinculadas. Ações comuns incluem chamar o terminal mais próximo, abrir uma visualização de câmera próxima, transmitir para uma zona selecionada, contatar o pessoal de campo, escalar para outro posto de despacho, reconhecer o alarme e gravar o processo de tratamento.

Esse fluxo de trabalho muda o despacho de tratamento de eventos isolados para resposta a incidentes baseada em localização. O evento não é apenas uma linha em um registro; ele se torna uma cena visível com recursos circundantes e opções de resposta.

O valor real do despacho baseado em mapas aparece quando um evento, sua localização e os recursos de resposta disponíveis são mostrados juntos.

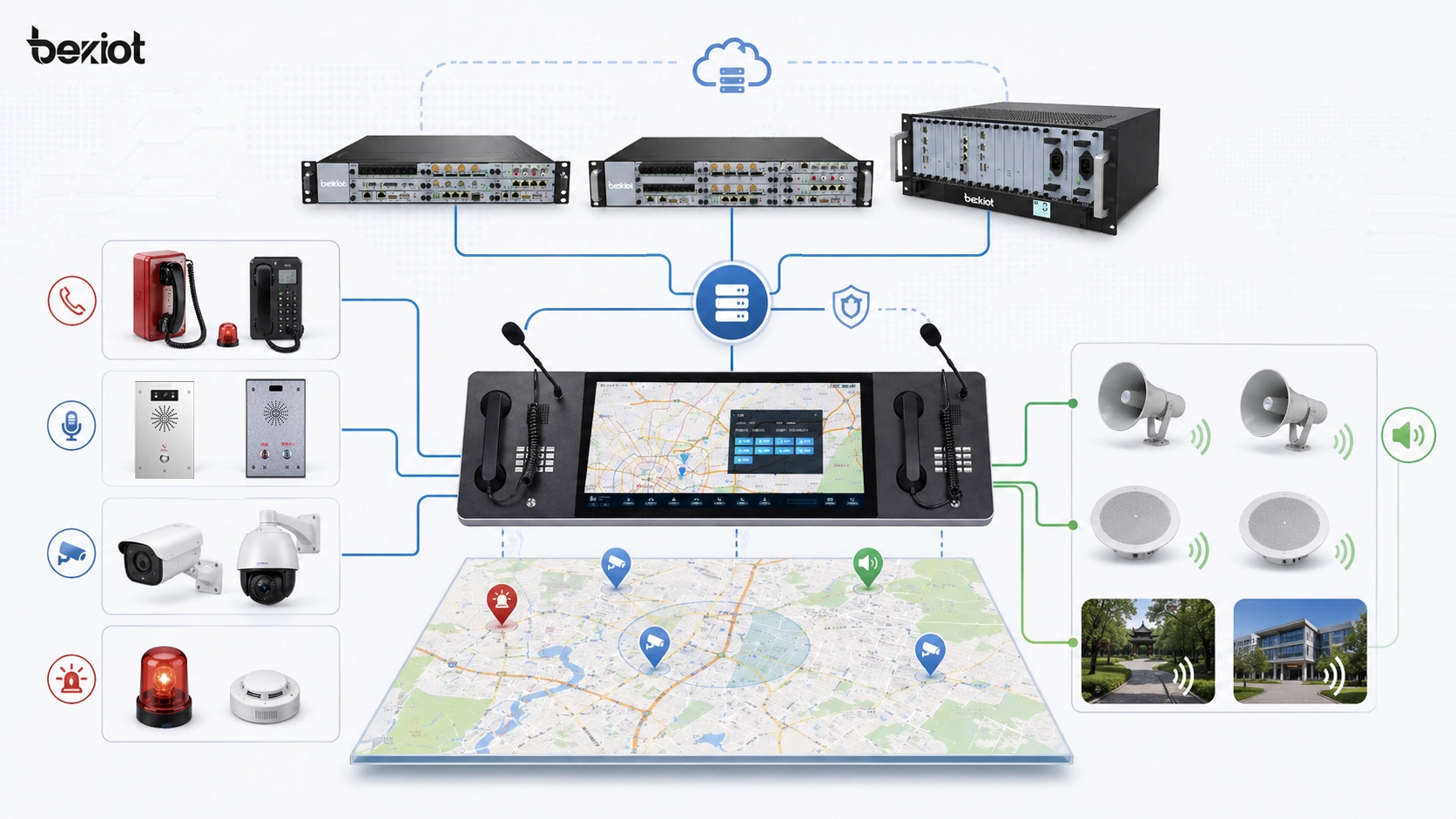

Principais características do despacho baseado em mapas

Gerenciamento visual de localização

O gerenciamento visual de localização é a característica mais importante do despacho baseado em mapas. Os despachadores podem ver a distribuição de terminais de comunicação, pontos de emergência, câmeras, pessoal, zonas de paging, pontos de acesso, veículos e áreas de alto risco. Isso é muito mais intuitivo do que gerenciar grandes quantidades de recursos apenas através de listas.

Em túneis, fábricas, campi, hubs de transporte, portos, minas e grandes instalações públicas, as relações de localização afetam diretamente a eficiência da resposta. Um despachador pode precisar saber qual intercom está mais próximo de um alarme, qual câmera cobre a mesma área, qual operador está disponível e qual zona de paging deve receber o aviso.

Uma interface de mapa ajuda a responder essas perguntas rapidamente, mostrando a relação física entre recursos e eventos.

Status em tempo real de dispositivos e recursos

O despacho baseado em mapas é mais útil quando o mapa também mostra status em tempo real. Um ícone de dispositivo pode indicar online, offline, ocupado, ocioso, em alarme, em manutenção, chamada ativa, falha detectada ou não registrado. O pessoal ou postos de despacho podem mostrar disponível, ocupado, fora de serviço ou tratando incidente.

Essa camada de status é importante porque um dispositivo mostrado no mapa não é necessariamente utilizável. Se um telefone de emergência estiver offline, um intercom SIP já estiver ocupado ou um amplificador de paging estiver em estado de falha, o despachador precisa escolher outro caminho. O status em tempo real transforma o mapa de um quadro de localização estático em uma visualização de recursos operacionais em tempo real.

Na comunicação de emergência, saber qual recurso está disponível pode ser tão importante quanto saber onde o recurso está instalado.

Capacidades funcionais

Chamadas, intercom e paging baseados em mapas

Em um sistema de despacho baseado em mapas, os dispositivos no mapa podem se tornar pontos de operação diretos. Um despachador pode clicar em um telefone de emergência, intercom SIP, telefone industrial, console de despacho ou ponto de voz para iniciar uma chamada, começar talkback, transferir a sessão, monitorar o canal ou criar uma conferência, dependendo das permissões do sistema.

O paging também pode ser orientado por mapa. O despachador pode selecionar um andar de edifício, seção de túnel, área de produção, zona de plataforma, bloco de armazém ou área de campus e enviar um anúncio ao vivo ou mensagem pré-gravada para a zona de paging correspondente. Isso é frequentemente mais intuitivo do que selecionar zonas apenas por números ou rótulos técnicos.

Quando chamadas, intercom e paging estão conectados a objetos no mapa, os despachadores podem operar por localização em vez de lembrar cada extensão, ID de terminal ou código de zona.

Vinculação de vídeo, alarme e comunicação

O despacho baseado em mapas frequentemente funciona junto com sistemas de videovigilância e alarme. Quando uma chamada ou alarme é acionado, a plataforma pode exibir câmeras próximas, pontos de alarme relacionados, dispositivos de controle de acesso associados ou terminais de campo vinculados. Isso ajuda o despachador a confirmar a cena antes de decidir como responder.

A vinculação de alarme também é importante. Alarmes de incêndio, intrusão, falhas de equipamento, sensores ambientais, chamadas SOS, eventos de porta e avisos de saúde do sistema podem todos ser associados a posições no mapa. O despachador pode visualizar a localização do evento e então usar ferramentas de voz, vídeo, paging e atribuição de tarefas para tratar a situação.

Isso transforma o despacho baseado em mapas em mais do que uma interface de comunicação. Ele se torna uma camada visual de tratamento de incidentes em vários sistemas.

Valor do sistema de despacho baseado em mapas

Resposta mais rápida e caminho de decisão mais curto

Um dos valores mais fortes do sistema é a resposta mais rápida. Sem uma visualização baseada em mapas, um despachador pode precisar ler uma mensagem de alarme, procurar o dispositivo, identificar sua localização, abrir outro sistema para vídeo, encontrar uma zona de paging e então contatar o pessoal de campo. Cada passo consome tempo.

Um sistema baseado em mapas reduz esse caminho de decisão. O evento aparece em contexto. Os recursos próximos são visíveis. O despachador pode abrir vídeo, chamar o terminal, transmitir para a área e atribuir uma ação de resposta do mesmo ambiente visual. Isso é especialmente valioso em cenários de emergência e segurança.

Para locais grandes, mesmo alguns segundos economizados na localização e compreensão de um incidente podem melhorar a qualidade da resposta.

Menor carga cognitiva para despachadores

Locais complexos podem incluir centenas ou milhares de dispositivos, zonas, extensões, câmeras, alarmes e usuários. Se o despachador precisar conectar mentalmente todos esses através de nomes e números, a carga de trabalho se torna pesada. O despacho baseado em mapas reduz esse fardo, mostrando relações espaciais diretamente.

O despachador pode ver quais recursos cercam o incidente, quais dispositivos estão online, qual área deve ser paginada e qual caminho provavelmente funcionará. Isso é útil para operadores experientes e ainda mais valioso para novos funcionários, equipes de turno cruzado ou grupos temporários de comando de emergência.

Um bom sistema de despacho não é apenas poderoso. Ele também deve ser compreensível sob pressão.

O despacho baseado em mapas simplifica informações complexas de campo, transformando-as em relações operacionais visíveis.

Arquitetura de rede do despacho baseado em mapas

Camada de mapa, camada de comunicação e camada de serviço

Uma arquitetura completa de despacho baseado em mapas geralmente inclui três camadas principais: a camada de mapa, a camada de comunicação e a camada de serviço. A camada de mapa exibe mapas GIS, desenhos de instalações, mapas de andar, diagramas de túnel, zonas de local, pontos de dispositivo e sobreposições operacionais. A camada de comunicação conecta servidores SIP, sistemas IP PBX, servidores de despacho, gateways de voz, terminais de intercom, sistemas de paging e troncos de comunicação.

A camada de serviço lida com fluxos de trabalho de eventos, controle de permissões, regras de alarme, registros, gravações, registros de tarefas, status de dispositivos, relatórios e integração de sistemas. Essas camadas devem trabalhar juntas. O mapa mostra onde os recursos estão. A camada de comunicação torna a ação possível. A camada de serviço dá ao processo de resposta estrutura, autoridade e rastreabilidade.

Essa arquitetura explica por que o despacho baseado em mapas não é apenas uma interface gráfica. É um sistema combinado de dados de mapa, comunicação de voz, status de dispositivo, lógica de eventos e fluxo de trabalho operacional.

Papel da comunicação SIP e IP

A comunicação SIP e IP são frequentemente bases importantes para o despacho baseado em mapas. Intercoms SIP, telefones IP, telefones industriais, telefones de emergência, consoles de despacho, gateways de áudio e terminais de paging IP podem ser representados como recursos baseados em mapas. Quando um despachador seleciona um dispositivo, o sistema pode iniciar chamadas SIP, chamadas em grupo, conferências, paging ou talkback.

A arquitetura baseada em IP também facilita a integração. Pontos de voz podem compartilhar status de rede, estado de registro, gatilhos de eventos, registros e informações de controle com a plataforma de despacho. Eles também podem ser vinculados com câmeras, alarmes, sistemas de acesso e plataformas de monitoramento mais naturalmente do que dispositivos analógicos isolados.

Dessa forma, o despacho baseado em mapas se torna uma camada operacional unificada para recursos de comunicação IP, em vez de apenas uma exibição de localização.

Aplicações típicas

Túneis, corredores de utilidades e infraestrutura de transporte

Túneis, corredores de utilidades, rodovias, sistemas ferroviários, estações de metrô e hubs de transporte são cenários de aplicação fortes para o despacho baseado em mapas porque seus ativos são frequentemente distribuídos ao longo de rotas, zonas, plataformas, salas e áreas de serviço. Um mapa ou diagrama de seção pode mostrar telefones de emergência, câmeras, alto-falantes, pontos de alarme, equipes de manutenção e recursos de sala de controle por localização.

Quando um incidente ocorre, o despachador pode rapidamente identificar a seção, contatar o terminal mais próximo, visualizar câmeras relacionadas e transmitir para a área relevante. Isso é mais eficiente do que usar apenas uma lista de dispositivos, especialmente em ambientes lineares ou de múltiplas zonas onde a localização física determina a estratégia de resposta.

Na infraestrutura de transporte, o despacho baseado em mapas ajuda a transformar a comunicação em um processo de resposta espacial.

Parques industriais, locais de energia e áreas de mineração

Parques industriais, instalações de energia, refinarias, usinas de energia, minas, locais de metalurgia e grandes fábricas frequentemente incluem zonas complexas, ambientes barulhentos, riscos de segurança e pessoal distribuído. O despacho baseado em mapas pode exibir telefones de campo, intercoms SIP, zonas de endereço público, câmeras, pontos de alarme e posições de serviço em todo o local.

Se um evento anormal ocorrer em uma área, a sala de controle pode verificar a localização, confirmar os recursos de comunicação mais próximos, contatar o pessoal de campo e enviar instruções para uma zona de paging selecionada. Se vinculado com alarmes e vídeo, o despachador pode construir uma compreensão mais completa antes de tomar uma decisão.

Nesses ambientes, o despacho baseado em mapas suporta tanto a coordenação diária quanto a resposta crítica para a segurança.

Campi, hospitais, instalações públicas e centros de segurança

Campi, hospitais, edifícios públicos, parques inteligentes, complexos comerciais e centros de segurança podem usar o despacho baseado em mapas para gerenciar pontos de ajuda, entradas, câmeras, equipes de patrulha, zonas de paging, pontos de acesso e terminais de emergência. Quando um usuário pressiona um botão de chamada ou aciona um alarme, o centro de controle pode imediatamente ver a posição do evento.

O despachador pode então falar com o chamador, abrir o feed de vídeo próximo, notificar o pessoal de segurança e usar paging ou mensagens para guiar as pessoas na área afetada. Isso melhora a qualidade do serviço e a eficiência da resposta em locais onde as pessoas podem precisar de ajuda rapidamente.

O despacho baseado em mapas é útil não apenas para emergências, mas também para assistência a visitantes, operações de instalações, gerenciamento de patrulha e coordenação diária de segurança.

Análise da aplicação do sistema de agendamento GIS da Becke Telcom

De terminais de campo para resposta visual

Em projetos de comunicação da Becke Telcom, o despacho baseado em mapas pode conectar terminais de voz de campo com um fluxo de trabalho visual de sala de controle. Telefones industriais, terminais de intercom SIP, telefones de emergência SOS, pontos de paging IP, consoles de despacho e plataformas de comunicação unificada podem todos se tornar recursos visíveis e operáveis no mapa.

Por exemplo, em um projeto de túnel ou corredor de utilidades, o mapa pode mostrar cada telefone de emergência, alto-falante, câmera, ponto de alarme e área de serviço. Quando um terminal SOS inicia uma chamada, o despachador pode ver a localização do evento, abrir a câmera próxima, falar com o usuário de campo e transmitir orientação para a seção relacionada. Nessa lógica, a Becke Telcom não é inserida como um nome de marca decorativo; seus terminais e plataforma de comunicação se tornam parte da cadeia de resposta real.

O valor prático é que a sala de controle pode passar de “um dispositivo está chamando” para “essa localização precisa de resposta, esses recursos estão próximos e essa ação deve ser tomada”. É exatamente onde o despacho baseado em mapas fortalece a comunicação industrial e de emergência.

Útil para comunicação industrial de múltiplos sistemas

Muitos ambientes de implantação no estilo Becke Telcom envolvem locais distribuídos, condições adversas, requisitos de voz de emergência e múltiplos subsistemas. Instalações de energia, plantas químicas, túneis de transporte, estações ferroviárias, portos, campi e projetos de segurança pública frequentemente precisam de mais do que um sistema telefônico autônomo. Eles precisam que voz, paging, alarmes, vídeo e controle de despacho funcionem juntos.

O despacho baseado em mapas suporta essa necessidade, colocando intercoms SIP, telefones resistentes, terminais de emergência, zonas de paging, câmeras e pontos de alarme em uma interface espacial. O despachador pode localizar o evento primeiro e então escolher a ação de comunicação, em vez de procurar números e dispositivos separadamente.

Isso torna a integração da Becke Telcom lógica da perspectiva do projeto: os terminais de comunicação de campo fornecem os pontos de entrada de voz, enquanto a interface de despacho baseada em mapas dá a esses pontos de extremidade valor de localização visível e valor de resposta operacional.

Considerações de implantação

Defina a escala e camadas de mapa corretas

Um projeto de despacho baseado em mapas bem-sucedido deve começar definindo a escala de mapa correta. Alguns projetos precisam de um mapa GIS em nível de cidade. Outros precisam de um mapa de campus, plano de andar de edifício, diagrama de seção de túnel, layout de porto ou desenho de área de processo industrial. O mapa deve corresponder a como os despachadores realmente entendem e gerenciam o local.

O design de camadas é igualmente importante. Pouca informação torna o mapa fraco. Muita informação o torna confuso. O sistema deve permitir que os despachadores mostrem ou ocultem dispositivos, alarmes, câmeras, zonas de paging, pessoal, veículos e camadas de manutenção de acordo com a tarefa.

Um bom despacho baseado em mapas não é sobre colocar cada ícone possível na tela. É sobre mostrar a informação operacional correta no momento certo.

Verifique a precisão da localização e status do dispositivo

O valor de um sistema baseado em mapas depende de dados precisos. Se um ponto de dispositivo for colocado na localização errada, se uma câmera for vinculada à área errada ou se o status de um terminal estiver desatualizado, o despachador pode tomar decisões ruins. Portanto, a verificação de localização e o teste de status são essenciais durante a implantação.

As equipes de projeto devem testar o fluxo de trabalho completo do acionamento do evento até a exibição no mapa, do ponto no mapa até a chamada de voz, da localização do evento até a vinculação de vídeo, da seleção da área até a saída de paging e da conclusão da resposta até o registro no log. Uma interface bonita não é suficiente se a cadeia operacional não funcionar corretamente.

Na comunicação de emergência, a precisão e a confiabilidade da vinculação são mais importantes do que a aparência visual sozinha.

Um sistema de despacho baseado em mapas tem sucesso quando os dados do mapa, o status do dispositivo e as ações de comunicação permanecem precisos em condições operacionais reais.

Dicas de manutenção e gerenciamento

Mantenha os dados do mapa sincronizados com as mudanças do local

Os locais mudam com o tempo. Dispositivos podem ser adicionados, movidos, substituídos, desativados ou renomeados. Salas podem mudar de função. Zonas de paging podem ser ajustadas. Câmeras podem ser redirecionadas. Se os dados do mapa não forem atualizados, o sistema de despacho lentamente se desconecta do local real.

As equipes de manutenção devem criar um processo para manter registros de ativos, pontos de mapa, nomes de dispositivos, definições de zonas e configuração do sistema sincronizados. Recursos críticos como telefones de emergência, pontos SOS, terminais de sala de controle, zonas de paging e pontos de alarme devem ser verificados regularmente.

O valor de longo prazo do despacho baseado em mapas depende de se o mapa continua refletindo o ambiente operacional real.

Use logs para melhorar o fluxo de trabalho de resposta

Os sistemas de despacho baseados em mapas podem gerar logs úteis, incluindo registros de chamadas, registros de alarmes, ações de paging, ações de operador, eventos de dispositivo, registros de vinculação de vídeo e dados de tempo de resposta. Esses registros podem ajudar os gerentes a entender como o sistema é usado e onde o fluxo de trabalho de resposta pode ser melhorado.

Por exemplo, os logs podem revelar áreas de incidentes de alta frequência, terminais que são usados com frequência, dispositivos que ficam offline repetidamente, zonas onde a resposta demora mais ou fluxos de trabalho que exigem muitos passos manuais. Essa informação pode guiar melhor colocação de dispositivos, alocação de pessoal, treinamento e planejamento de emergência.

Dessa forma, o despacho baseado em mapas não é apenas uma ferramenta de resposta em tempo real. Ele também pode suportar a melhoria operacional de longo prazo.

Conclusão

O despacho baseado em mapas é um método visual de despacho que combina mapas, status de dispositivos, terminais de comunicação, alarmes, vídeo, zonas de paging, pessoal e fluxos de trabalho de eventos em uma interface operacional. Seu valor principal é ajudar os despachadores a entender onde um evento acontece e quais recursos podem ser usados para responder.

Suas principais características incluem gerenciamento visual de localização, status em tempo real de dispositivos, chamadas baseadas em mapas, controle de intercom SIP, paging de área, vinculação de vídeo, posicionamento de alarmes, filtragem de recursos e registros de fluxo de trabalho. É amplamente utilizado em túneis, corredores de utilidades, hubs de transporte, locais industriais, instalações de energia, campi, hospitais, centros de segurança pública e projetos de gerenciamento de grandes instalações.

Em soluções de comunicação relacionadas à Becke Telcom, o despacho baseado em mapas pode organizar intercoms SIP, telefones industriais, terminais de emergência, sistemas de paging, consoles de despacho e recursos de alarme-vídeo em uma arquitetura de resposta mais clara. Ele permite que dispositivos de campo se tornem recursos visíveis, selecionáveis e acionáveis no mapa da sala de controle, tornando a comunicação de emergência e operacional mais direta e mais eficiente.

FAQ

O que é o despacho baseado em mapas em termos simples?

O despacho baseado em mapas é um método de despacho que mostra pessoas, dispositivos, alarmes, câmeras, terminais de comunicação e recursos de resposta em um mapa digital. Os despachadores podem localizar incidentes e operar recursos de comunicação diretamente através do mapa.

Ele ajuda as salas de controle a responder mais rapidamente porque localização, status e ação estão conectados em uma interface.

Quais são as principais características do despacho baseado em mapas?

As principais características incluem exibição de mapa GIS, gerenciamento de localização de dispositivos, status em tempo real, posicionamento de alarmes, vinculação de vídeo, chamadas baseadas em mapas, controle de intercom SIP, paging de área, filtragem de recursos, permissões e logs de resposta.

Essas características ajudam os despachadores a entender a situação de campo mais rapidamente e coordenar a comunicação com mais precisão.

Onde o despacho baseado em mapas é comumente usado?

Ele é comumente usado em túneis, corredores de utilidades, estações de transporte, plantas industriais, locais de energia, minas, campi, hospitais, instalações públicas, centros de comando de emergência e salas de controle de segurança.

É mais valioso onde muitos recursos distribuídos devem ser gerenciados por localização.
