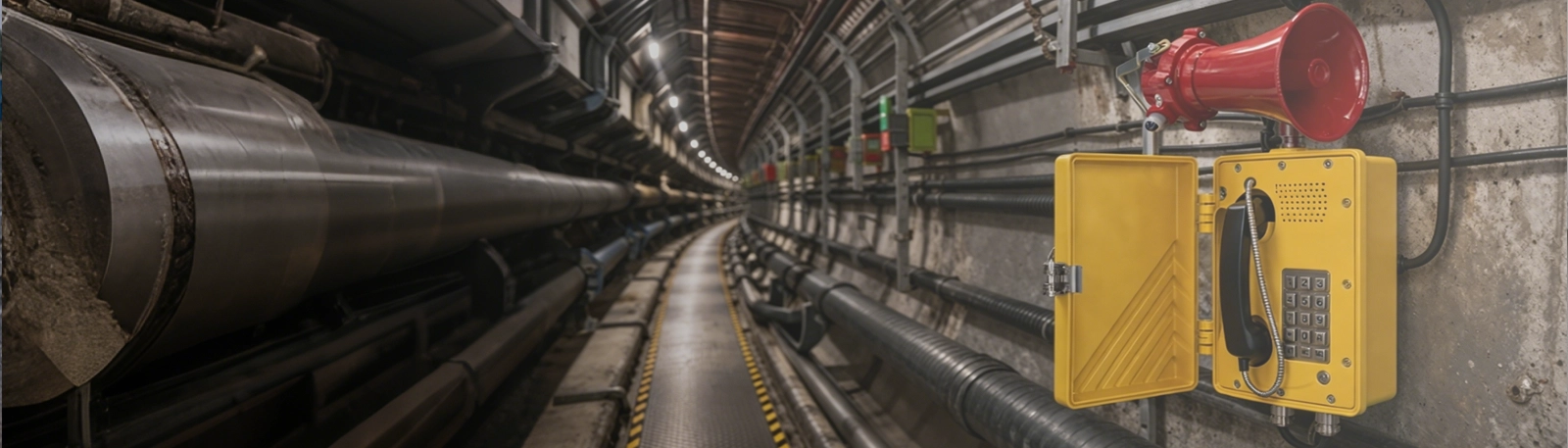

Túneis de utilidades subterrâneos requerem sistemas de comunicação vocal confiáveis para apoiar tanto a operação rotineira quanto a resposta a emergências. Nos corredores principais, câmaras de cabos, câmaras de tubulações, salas de ventilação, salas de bombas, poços de acesso, passagens transversais e centros de controle, os operadores precisam de uma plataforma unificada que transmita comunicados rotineiros, chamadas vocais zonais, alarmes gerais e orientações de evacuação de forma clara e rápida. Nesses ambientes subterrâneos, a comunicação não é apenas uma ferramenta de suporte para a manutenção diária. Ela também é parte essencial da segurança do pessoal, da gestão de áreas restritas e da resposta a incidentes.
Um sistema PAGA profissional integra som público, chamada vocal e alarme geral em uma única plataforma de comunicação centralizada. Para túneis de utilidades subterrâneos, essa plataforma ajuda os operadores a emitir avisos de manutenção, lembretes de segurança, mensagens de coordenação de trabalhos, alertas de emergência e instruções de comando ao vivo em diferentes seções do túnel e áreas de equipamentos. Em vez de depender de dispositivos locais fragmentados, a solução cria uma estrutura coordenada para a operação subterrânea, resposta a falhas e suporte à evacuação.
A Becke Telcom fornece soluções de comunicação industrial para ambientes hostis e de missão crítica. Para túneis de utilidades subterrâneos, a solução pode integrar o sistema PAGA, interfone de emergência, telefones industriais, comunicação SIP, coordenação de despacho e integração com sistemas de terceiros em uma rede escalável de comunicação de segurança subterrânea, projetada para a operação e manutenção (O&M) rotineira e eventos de emergência.
Os túneis de utilidades subterrâneos são diferentes de túneis de transporte público ou corredores de edifícios comuns. São ambientes técnicos subterrâneos construídos para transportar utilidades essenciais, como cabos de energia, cabos de comunicação, tubulações de água, sistemas de drenagem e outros serviços municipais ou industriais, conforme o projeto. Como vários serviços vitais podem compartilhar um mesmo sistema de corredores subterrâneos, a plataforma de comunicação deve apoiar tanto a operação diária quanto a resposta a eventos anormais com maior disciplina e controle zonal mais preciso.
Os trabalhos rotineiros em túneis de utilidades subterrâneos geralmente incluem inspeções periódicas, coordenação de manutenção, acesso autorizado, manutenção de equipamentos e atividades de empreiteiros em diferentes seções do corredor. Ao mesmo tempo, a operação subterrânea envolve condições de espaços confinados ou semi-confinados, visibilidade reduzida, percursos de evacuação longos e possível exposição a fumaça, calor, gases, inundações ou riscos relacionados à ventilação. Essas realidades tornam insuficiente um sistema básico de alto-falantes. O local precisa de uma plataforma capaz de alertar, orientar, coordenar e permitir a comunicação bidirecional em condições variáveis.
Longos corredores subterrâneos com múltiplas seções técnicas e pontos de acesso
Necessidade de comunicação de O&M rotineira em zonas subterrâneas distribuídas
Risco possível de incidentes com fumaça, gases, calor, inundações ou relacionados à ventilação
Visibilidade restrita e rotas de evacuação limitadas em espaços subterrâneos
Requisito de transmissão unidirecional (um-para-muitos) e comunicação de emergência bidirecional
Necessidade de integração com plataformas de alarme de incêndio, detecção de gases, ventilação, CFTV e SCADA
Em túneis de utilidades subterrâneos, a comunicação não deve apenas alcançar as pessoas. Ela deve ajudá-las a entender onde está o risco, qual ação tomar e como se mover com segurança sob pressão de tempo.

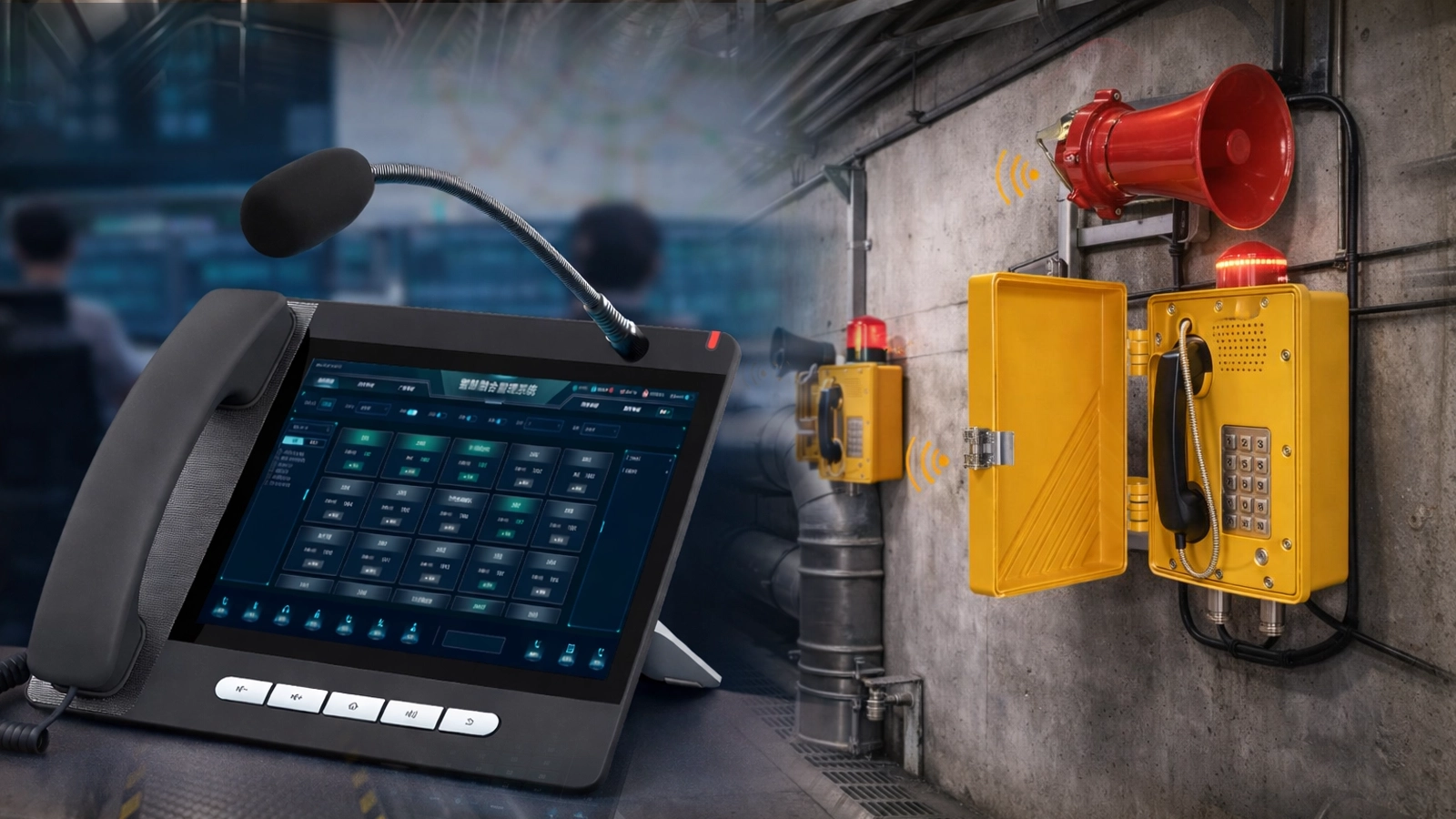

O sistema PAGA funciona como a espinha dorsal centralizada de comunicação vocal para a operação rotineira do túnel e resposta a emergências. Ele suporta o som público rotineiro, chamadas zonais, ativação de alarmes gerais, mensagens de emergência pré-gravadas e comunicados ao vivo de operadores do centro de controle. Isso ajuda os operadores do túnel a transmitir as informações corretas para a seção subterrânea adequada com a prioridade devida.
Na implantação prática, a plataforma PAGA geralmente faz parte de uma estrutura mais ampla de gestão de túneis subterrâneos. Ela pode operar em conjunto com sistemas de alarme de incêndio, dispositivos de detecção de gases, controle de ventilação, CFTV, controle de acesso, telefones industriais, comunicação SIP, SCADA e plataformas de despacho. Essa abordagem integrada permite que a comunicação subterrânea acompanhe eventos reais do túnel, em vez de funcionar como uma camada de áudio independente.
A plataforma de controle central gerencia a configuração de zonas, roteamento de áudio, agendamento de comunicados, lógica de prioridades, tratamento de eventos e supervisão do sistema. Geralmente é instalada na sala de controle do túnel de utilidades, centro de monitoramento ou sala de operação designada. Para projetos críticos, a camada de controle pode ser projetada com redundância para melhorar a disponibilidade e reduzir riscos de falhas em pontos únicos.
As consolas de chamada permitem que pessoal autorizado realize comunicados ao vivo para zonas selecionadas do túnel ou para toda a rede de corredores de utilidades. As estações de trabalho dos operadores também podem suportar revisão de eventos, tratamento de alarmes, supervisão de chamadas e gestão de comunicações. Esses terminais são úteis tanto para a coordenação de trabalhos rotineiros quanto para o comando vocal em emergências.
A camada de saída de áudio inclui amplificadores industriais e alto-falantes distribuídos. Dependendo dos requisitos do projeto, o sistema pode usar alto-falantes de corredor, de parede, de chifre ou outros tipos industriais adequados para ambientes subterrâneos. Um planejamento zonal adequado ajuda a melhorar a audibilidade vocal e reduzir a propagação desnecessária de som entre seções não relacionadas.
Pontos de comunicação de emergência, como estações de interfone SOS, telefones industriais ou terminais de comunicação baseados em SIP, podem ser instalados em poços de acesso, passagens transversais, salas de bombas, salas de ventilação, câmaras técnicas, pontos de refúgio e outros locais subterrâneos críticos. Esses dispositivos suportam a comunicação vocal direta entre o pessoal de campo e o centro de controle.
O sistema pode gravar comunicados ao vivo, sessões de chamada, chamadas de emergência, ativações de alarmes e ações selecionadas de operadores. Esses registros auxiliam na revisão de incidentes, treinamento, validação de manutenção e rastreabilidade das comunicações.
Os módulos de interface conectam a plataforma PAGA a outros sistemas do túnel, como alarme de incêndio, detecção de gases, ventilação, CFTV, controle de acesso, SCADA, BMS, telefonia industrial e ferramentas de despacho. Isso torna o sistema de comunicação mais responsivo às condições reais de operação subterrânea.
| Componente | Função principal | Implantação típica |
|---|---|---|
| Plataforma de controle central | Controle de zonas, roteamento de áudio, gestão de prioridades, supervisão do sistema | Sala de controle, centro de monitoramento, sala de operação |
| Consola de chamada | Comunicados ao vivo, chamadas zonais, comando vocal em emergências | Mesa de operador, estação de despacho, sala de plantão |
| Amplificador industrial e rede de alto-falantes | Transmissão rotineira, saída de alarmes, mensagens de evacuação | Corredor principal, câmara de equipamentos, rota de acesso, sala técnica |
| Terminal de comunicação de emergência | Comunicação bidirecional e acesso a chamadas de emergência | Poço de acesso, passagem transversal, sala de bombas, ponto de refúgio, área de serviço |
| Módulo de interface | Integração com alarme de incêndio, detecção de gases, ventilação, CFTV e SCADA | Camada do sistema, sala de equipamentos, plataforma de controle |
O sistema suporta a operação diária subterrânea por meio de transmissão vocal regular. Aplicações típicas incluem avisos de inspeção, coordenação de manutenção, lembretes de segurança, restrições temporárias de acesso, comunicados de autorização de trabalho e mensagens operacionais por área. Isso ajuda a melhorar a ordem das comunicações em espaços técnicos subterrâneos que seriam difíceis de supervisionar apenas por voz.
Diferentes seções do túnel frequentemente precisam de mensagens distintas. A solução, portanto, suporta chamadas por zona, permitindo que os operadores se comuniquem apenas com o corredor, câmara ou área de trabalho relevante. Isso melhora a precisão das comunicações e reduz perturbações desnecessárias em outros locais.
Zonas típicas de transmissão e chamada podem incluir:
Corredor principal de utilidades
Câmara de cabos
Câmara de tubulações
Sala de bombas
Sala de ventilação
Poço de acesso e ponto de entrada
Passagem transversal
Sala de equipamentos
Sala de controle
Ponto de reunião de emergência
Quando ocorre um evento grave, o sistema pode acionar um alarme geral em todo o túnel ou em uma área específica. Isso pode ser usado para incêndio, propagação de fumaça, detecção anormal de gases, alertas relacionados à ventilação, inundações, falhas elétricas, controle de áreas restritas ou evacuação organizada. A capacidade de alarme geral é essencial, pois ambientes subterrâneos frequentemente requerem uma resposta rápida, estruturada e altamente direcional.
A solução suporta mensagens de emergência pré-gravadas e comunicados ao vivo de operadores. As mensagens pré-gravadas oferecem velocidade e consistência, enquanto as chamadas ao vivo permitem orientações mais específicas quando a situação muda. Conteúdos vocais de emergência típicos podem incluir instruções de evacuação, alertas de perigo, avisos de restrição de acesso, mensagens de alarme de gases, alertas relacionados à ventilação e orientações de coordenação de resgates.

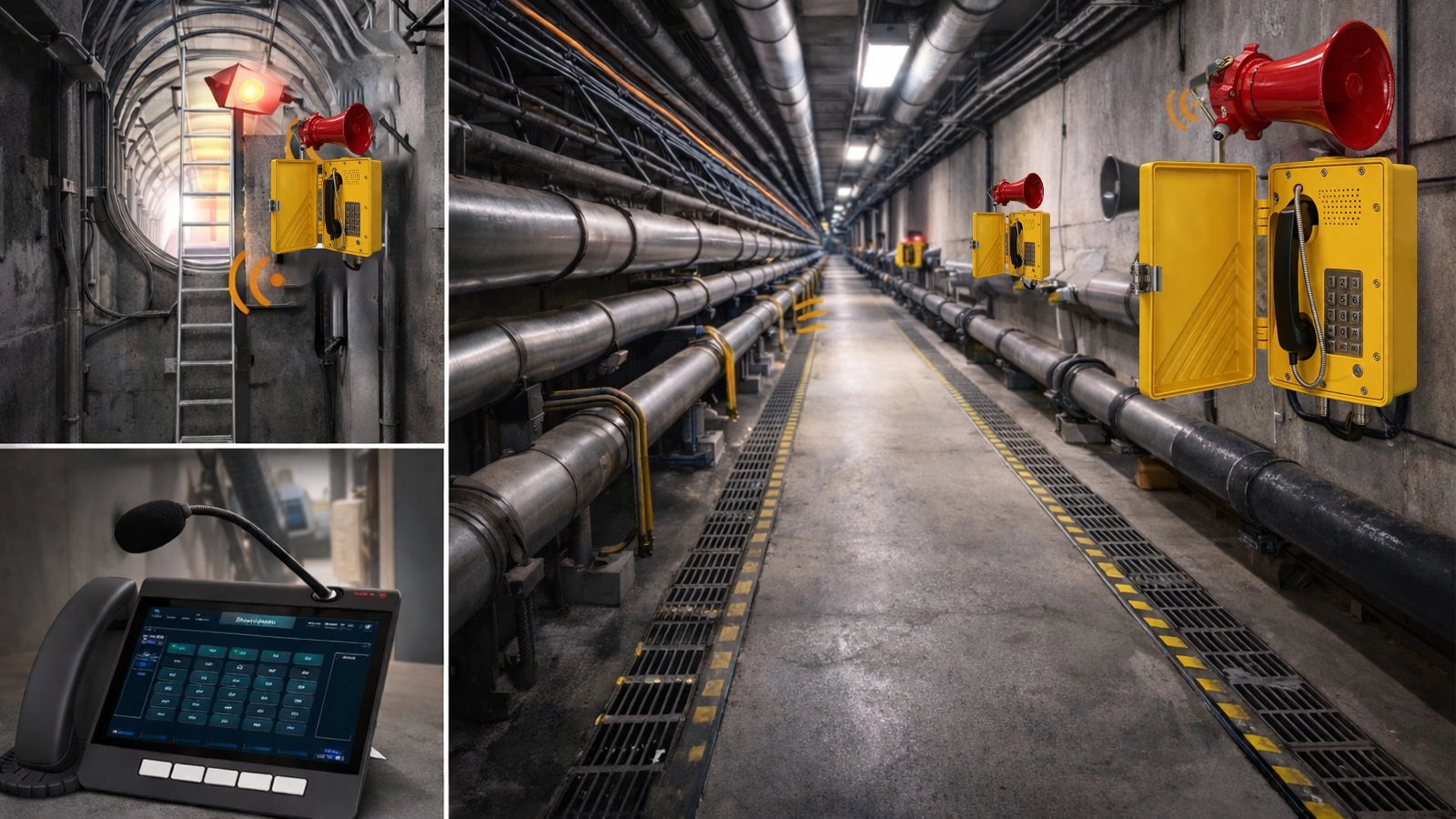

A comunicação bidirecional é especialmente importante em túneis de utilidades subterrâneos. O pessoal de campo pode precisar pedir ajuda, confirmar condições locais ou receber instruções diretas do centro de controle. O sistema pode suportar interfone de emergência ou comunicação em pontos de socorro entre locais subterrâneos e a posição principal de comunicação, melhorando a velocidade de resposta e reduzindo a incerteza durante incidentes.
Operadores autorizados podem emitir mensagens ao vivo do centro de controle ou sala de despacho para uma zona, várias zonas ou todo o sistema do túnel. Isso é valioso quando os incidentes mudam rapidamente e as mensagens gravadas padrão não são suficientes. As chamadas ao vivo ajudam os operadores a coordenar evacuações, restringir acessos, gerenciar respostas de manutenção e apoiar ações de resgate subterrâneo de forma mais eficaz.
O sistema pode atribuir diferentes prioridades a comunicados rotineiros, chamadas ao vivo, chamadas de emergência e mensagens de alarme. Conteúdos de alarme de alta prioridade substituem automaticamente áudios rotineiros de menor prioridade, garantindo que instruções urgentes sejam transmitidas sem atrasos.
Registros de comunicados, chamadas de emergência e logs de alarmes podem ser armazenados para auditoria, treinamento e revisão pós-evento. As funções de reprodução ajudam os operadores a verificar ações de comunicação e aprimorar procedimentos de emergência do túnel ao longo do tempo.
A solução pode supervisionar amplificadores, linhas de alto-falantes, terminais-chave, links de rede e zonas de transmissão importantes. O monitoramento centralizado melhora a eficiência da manutenção e garante maior prontidão de comunicação em toda a rede subterrânea.
O planejamento de implantação deve seguir o layout do túnel, distribuição de utilidades, fluxo de trabalho de O&M, perfil de risco atmosférico, controle de acesso e projeto de rotas de emergência. Em túneis de utilidades subterrâneos, a cobertura de comunicação deve focar nos locais onde o pessoal trabalha, entra, inspeciona, isola equipamentos e evacua em condições anormais.
Áreas típicas de implantação incluem o corredor principal de utilidades, câmaras de cabos, câmaras de tubulações, salas de equipamentos e corredores técnicos. Esses são os espaços operacionais centrais onde ocorrem inspeções e manutenção diárias.
Poços de acesso, pontos de entrada, passagens transversais, seções de escadas e áreas de transição controlada são importantes, pois influenciam tanto o movimento do pessoal quanto a retirada em emergências. Esses locais se beneficiam de transmissão clara e capacidade de comunicação direta.
Salas de bombas, salas de ventilação, áreas de sumidouro, espaços de preparação para manutenção, salas de controle e pontos de reunião de emergência também requerem suporte de comunicação. Em condições de emergência, essas zonas podem se tornar áreas de coordenação ou refúgio temporário.
| Área de implantação | Necessidade principal de comunicação | Função recomendada do sistema |
|---|---|---|
| Corredor principal / Câmara técnica | Coordenação de O&M rotineira, avisos de segurança, alerta de emergência | Transmissão distribuída e chamada zonal |
| Poço de acesso / Ponto de entrada | Instruções de entrada, controle de acesso, orientação de evacuação | Mensagens vocais prioritárias e acesso à comunicação de emergência |
| Passagem transversal / Área de transição | Orientação direcional e suporte ao movimento em emergências | Chamada zonal e cobertura vocal de emergência |
| Sala de bombas / Sala de ventilação | Coordenação de manutenção, aviso de condições anormais | Transmissão zonal e mensagens de alarme vinculadas |
| Sala de equipamentos / Área de serviço | Comunicação operacional direcionada e relato de incidentes | Suporte à transmissão e terminal de comunicação direta |
| Sala de controle / Ponto de reunião | Comando centralizado e orientação organizada do pessoal | Consola de chamada, supervisão, gestão de alarmes |
O valor de uma solução PAGA para túneis de utilidades subterrâneos aumenta significativamente quando integrada a outros sistemas de segurança e controle do túnel. Isso transforma a plataforma em parte de uma estrutura coordenada de resposta subterrânea, em vez de um sistema de comunicados independente.
Integração com alarme de incêndio: mensagens vocais de emergência podem ser acionadas automaticamente nas seções afetadas do túnel
Integração com detecção de gases: condições anormais de gases podem ativar transmissões de alerta e orientações de evacuação
Integração com ventilação: instruções vocais podem apoiar o controle de fumaça, gerenciamento de fluxo de ar e procedimentos de áreas restritas
Integração com CFTV: operadores podem verificar condições subterrâneas visualmente ao emitir comunicados
Integração com controle de acesso: a comunicação por área pode apoiar o isolamento temporário e movimento controlado
Integração com SCADA ou BMS: eventos da instalação e status de equipamentos podem ser vinculados a ações de comunicação
Integração com telefonia industrial ou SIP: a comunicação vocal pode se estender a uma rede mais ampla de O&M
Por exemplo, se um detector de gases identificar uma condição anormal em uma seção do túnel, o sistema pode acionar automaticamente um alerta vocal zonal, notificar o centro de controle e apoiar instruções de acompanhamento ao vivo, enquanto ações de ventilação e controle de acesso são coordenadas simultaneamente. Esse tipo de vinculação melhora a velocidade, clareza e segurança durante incidentes subterrâneos.
Em corredores e câmaras de equipamentos subterrâneos, a comunicação deve permanecer compreensível em condições acústicas reais. O projeto do sistema deve, portanto, focar na inteligibilidade vocal prática, não apenas no nível de saída de áudio.
Os dispositivos podem ser expostos à umidade, condensação, poeira, corrosão, variações de temperatura e condições difíceis de manutenção. A seleção de equipamentos deve refletir a adequação ao ambiente subterrâneo, além do desempenho de comunicação.
Como o pessoal do túnel pode precisar relatar condições locais ou pedir ajuda imediata, o sistema deve suportar uma comunicação de emergência bidirecional rápida e confiável entre o campo e o centro de controle.
Túneis de utilidades são frequentemente longos, segmentados e funcionalmente diversos. A plataforma de comunicação deve suportar uma ampla cobertura de corredores, preservando um controle zonal preciso.
O sistema deve suportar a ativação rápida de alarmes, reprodução imediata de mensagens de emergência e intervenção ao vivo de operadores quando as condições mudam. Isso é especialmente importante em espaços subterrâneos, onde o tempo de evacuação pode ser limitado.
Comunicados gravados, chamadas de emergência, logs de alarmes e ações de operadores auxiliam na revisão, treinamento e rastreabilidade das comunicações em infraestruturas subterrâneas de segurança crítica.
Uma solução PAGA robusta para túneis de utilidades subterrâneos não se resume a transmitir som. Trata-se de dar aos operadores uma forma confiável de alertar, orientar, coordenar e se comunicar com pessoas em espaços subterrâneos confinados.
A Becke Telcom foca em soluções de comunicação industrial para ambientes hostis e de alto risco. Em túneis de utilidades subterrâneos, sua solução PAGA é projetada para apoiar tanto a comunicação de O&M rotineira quanto a resposta a emergências por meio de uma arquitetura unificada e escalável.
A solução pode integrar som público, alarme geral, interfone de emergência, telefonia industrial, comunicação SIP, sistemas de alto-falantes distribuídos e coordenação do centro de controle em uma plataforma gerenciável. Isso ajuda os operadores do túnel a melhorar a eficiência da comunicação vocal, manter um controle zonal mais forte e apoiar uma operação subterrânea mais segura.
Arquitetura unificada para som público, alarmes, interfone, telefonia e coordenação
Comunicação zonal flexível para corredores, câmaras, poços e áreas de controle
Suporte à integração com alarme de incêndio, detecção de gases, ventilação, CFTV e SCADA
Projeto de comunicação confiável para ambientes subterrâneos úmidos, confinados e com manutenção intensiva
Implantação escalável para projetos de túneis de utilidades municipais, campus, industriais ou de infraestrutura
Para operadores de túneis de utilidades, contratantes EPC, gestores de infraestrutura municipal e integradores de sistemas, uma solução PAGA profissional agrega valor tanto na gestão subterrânea diária quanto no controle de emergências.
Melhora a eficiência da comunicação vocal de O&M subterrânea
Apoia a gestão unificada de transmissões rotineiras e alarmes de emergência
Aumenta a velocidade de resposta em cenários de gases, incêndio, inundações e evacuações
Fortalece a coordenação entre centros de controle e pessoal de campo
Reduz atrasos, confusões e instruções perdidas em espaços subterrâneos
Apoia uma operação mais segura e gerenciável de túneis de utilidades
Uma Solução PAGA para Túneis de Utilidades Subterrâneos é parte essencial da comunicação de segurança de infraestruturas subterrâneas modernas. Em ambientes onde condições de espaços confinados, longos percursos de evacuação, riscos atmosféricos e visibilidade limitada afetam a qualidade da comunicação, uma plataforma unificada de som público, chamadas vocais e alarmes gerais oferece uma forma mais confiável de apoiar tanto trabalhos rotineiros quanto a resposta a eventos anormais.
Ao combinar transmissões rotineiras, chamadas zonais, alarmes gerais, comunicação de emergência bidirecional, comando vocal ao vivo e integração com alarme de incêndio, detecção de gases, ventilação e SCADA em uma arquitetura coordenada, os operadores de túneis de utilidades podem melhorar a eficiência das comunicações, fortalecer procedimentos de segurança e construir uma estrutura vocal subterrânea mais adequada a ambientes complexos de O&M.
É um sistema de comunicação integrado que combina som público, chamadas vocais e alarmes gerais para apoiar transmissões rotineiras, comunicação vocal por área e alertas de emergência em corredores e câmaras de utilidades subterrâneas.
Porque o pessoal subterrâneo pode precisar relatar condições locais, pedir ajuda ou receber instruções diretas rapidamente durante eventos anormais. A comunicação bidirecional melhora a velocidade de resposta e a clareza da situação.
Sim. A solução pode fornecer instruções de evacuação por meio de mensagens pré-gravadas ou comunicados ao vivo de operadores, dependendo do evento e do procedimento de operação do túnel.
Sim. Ela pode se integrar a sistemas de alarme de incêndio, detecção de gases, controles de ventilação, CFTV, controle de acesso, SCADA e plataformas de telefonia para uma comunicação e resposta subterrâneas mais coordenadas.
