Um contator CA é um dispositivo de comutação controlado eletricamente, usado para ligar e desligar a alimentação de cargas como motores, bombas, compressores, aquecedores, bancos de iluminação e equipamentos industriais. Em painéis de controle reais, o contator separa o circuito de potência do circuito de controle. Os contatos principais conduzem a corrente da carga, enquanto a bobina e os contatos auxiliares permitem que botões, relés, saídas de CLP ou dispositivos de proteção iniciem e parem a carga de forma segura e previsível.

Um diagrama de ligação de contator CA mostra como esses elementos são conectados. Um diagrama típico identifica os terminais de linha de entrada, os terminais de saída para a carga, os terminais da bobina, o relé de sobrecarga, os dispositivos de partida e parada e os contatos auxiliares opcionais usados para intertravamento ou retenção. Entender essa estrutura é importante para instalação, manutenção, diagnóstico de falhas e projeto seguro do painel.

Ao mesmo tempo, ligar um contator não é apenas conectar fios a terminais identificados. A ligação correta depende da tensão da bobina, do tipo de carga, da fonte de tensão de controle, da proteção contra curto-circuito, da proteção contra sobrecarga e do esquema exato do fabricante. Por isso, toda instalação prática deve sempre seguir a folha de dados do equipamento e o desenho do projeto, além dos princípios gerais de ligação.

Diagramas gerais ajudam a entender a lógica de um circuito com contator, mas a instalação final deve seguir o layout exato dos terminais, a tensão nominal da bobina e os requisitos de proteção do dispositivo específico utilizado.

Uma instalação básica de contator CA combina um caminho de potência para a carga e um caminho de controle de menor potência para a bobina e a lógica de operação.

O que um diagrama de ligação de contator CA mostra

Terminais de potência e terminais de carga

A primeira parte do diagrama mostra o caminho principal de potência. Em muitos contatores no padrão IEC, a alimentação de entrada é marcada no lado da linha com designações como 1L1, 3L2 e 5L3, enquanto o lado de saída é marcado como 2T1, 4T2 e 6T3. Quando a bobina do contator é energizada, os contatos principais se fecham e conectam a linha à carga. Quando a bobina é desenergizada, os contatos se abrem e desconectam a carga.

No controle de motores trifásicos, esses polos de potência normalmente alimentam o relé de sobrecarga e depois o motor. Em aplicações menores ou monofásicas, o contator pode usar menos polos, mas a lógica continua igual: a energia entra pelo lado da fonte e sai para a carga somente quando o contator está acionado.

Por isso, o circuito de potência deve sempre ser lido separadamente do circuito de controle. O caminho de alta corrente mostra como a carga é comutada, enquanto o caminho de controle mostra o que faz o contator abrir ou fechar.

Terminais da bobina e contatos auxiliares

A segunda parte do diagrama mostra o circuito de controle. Em muitos contatores, os terminais da bobina são marcados como A1 e A2. Aplicar a tensão de controle correta entre esses dois terminais energiza a bobina e altera o estado do contator. Em alguns modelos com bobina CC, a polaridade pode ser indicada; em bobinas CA, o ponto principal é combinar a bobina com a tensão nominal correta.

Muitos contatores também possuem contatos auxiliares. Um exemplo comum é um contato normalmente aberto marcado 13/14 e um contato normalmente fechado marcado 21/22. Esses contatos não conduzem a corrente principal do motor ou aquecedor; eles são usados no circuito de controle para retorno de estado, intertravamento, indicação ou lógica de retenção.

Em um circuito típico de partida/parada de três fios, o contato auxiliar normalmente aberto é ligado em paralelo com o botão de partida para criar um caminho de retenção ou selagem. Depois que a bobina energiza e o contato auxiliar fecha, o contator permanece energizado após soltar o botão de partida, até que um botão de parada ou um contato de proteção abra o circuito.

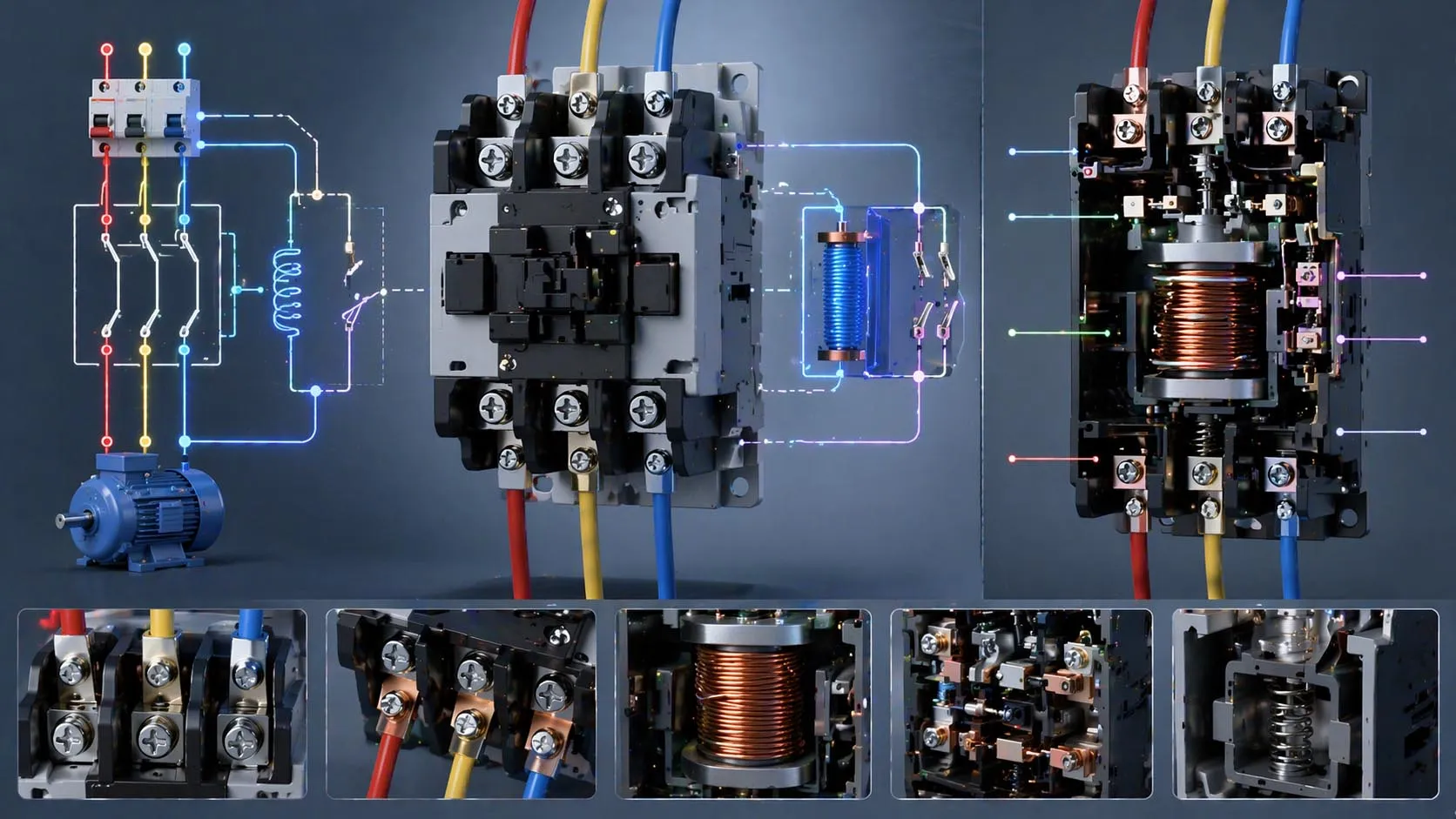

A maioria dos diagramas começa pela identificação dos terminais para que o instalador diferencie corretamente as funções de bobina, potência e auxiliares.

Princípio básico de funcionamento de um circuito com contator CA

Como a bobina aciona os contatos principais

O princípio de operação de um contator CA é simples. Quando o circuito de controle envia a tensão correta para A1 e A2, a bobina eletromagnética puxa o conjunto móvel de contatos. Isso fecha os contatos principais e, dependendo do projeto, altera também o estado dos contatos auxiliares. Quando a alimentação da bobina é removida, a força da mola retorna o contator ao estado normal.

Essa configuração permite que um sinal de controle de baixa potência comute uma carga muito mais potente. Também permite controlar motores e outros equipamentos por estações de botões, termostatos, saídas de CLP, relés temporizadores, relés de segurança, boias e dispositivos remotos sem fazer passar a corrente total da carga por esses componentes.

Como a bobina é o elemento de atuação, o circuito de controle deve ser ligado com o mesmo cuidado do circuito de potência. Se a tensão da bobina estiver incorreta, o contator pode vibrar, superaquecer, não fechar corretamente ou ser danificado.

Como é construído um circuito padrão de partida/parada

Um método comum usa um botão de parada normalmente fechado, um botão de partida normalmente aberto, o contato auxiliar normalmente fechado do relé de sobrecarga e um contato auxiliar normalmente aberto de retenção. Na lógica básica, a alimentação de controle passa pelo contato de parada e pelo contato de sobrecarga, depois pelo botão de partida até A1. A2 retorna ao outro lado da fonte de controle.

Quando o botão de partida é pressionado, a bobina energiza. Ao mesmo tempo, o contato auxiliar de retenção fecha e cria um caminho paralelo ao redor do botão de partida. Assim, o contator permanece energizado após soltar o botão. Pressionar o botão de parada ou acionar o relé de sobrecarga abre o caminho de controle e desliga o contator.

Esse método é muito usado porque é simples, confiável e fácil de diagnosticar. Ele também separa o controle do operador, a proteção contra sobrecarga e a comutação da carga em partes bem definidas.

Um contator não protege o motor sozinho. Na maioria dos circuitos de motores, a proteção contra curto-circuito e a proteção contra sobrecarga devem ser adicionadas separadamente e coordenadas com a corrente nominal do contator.

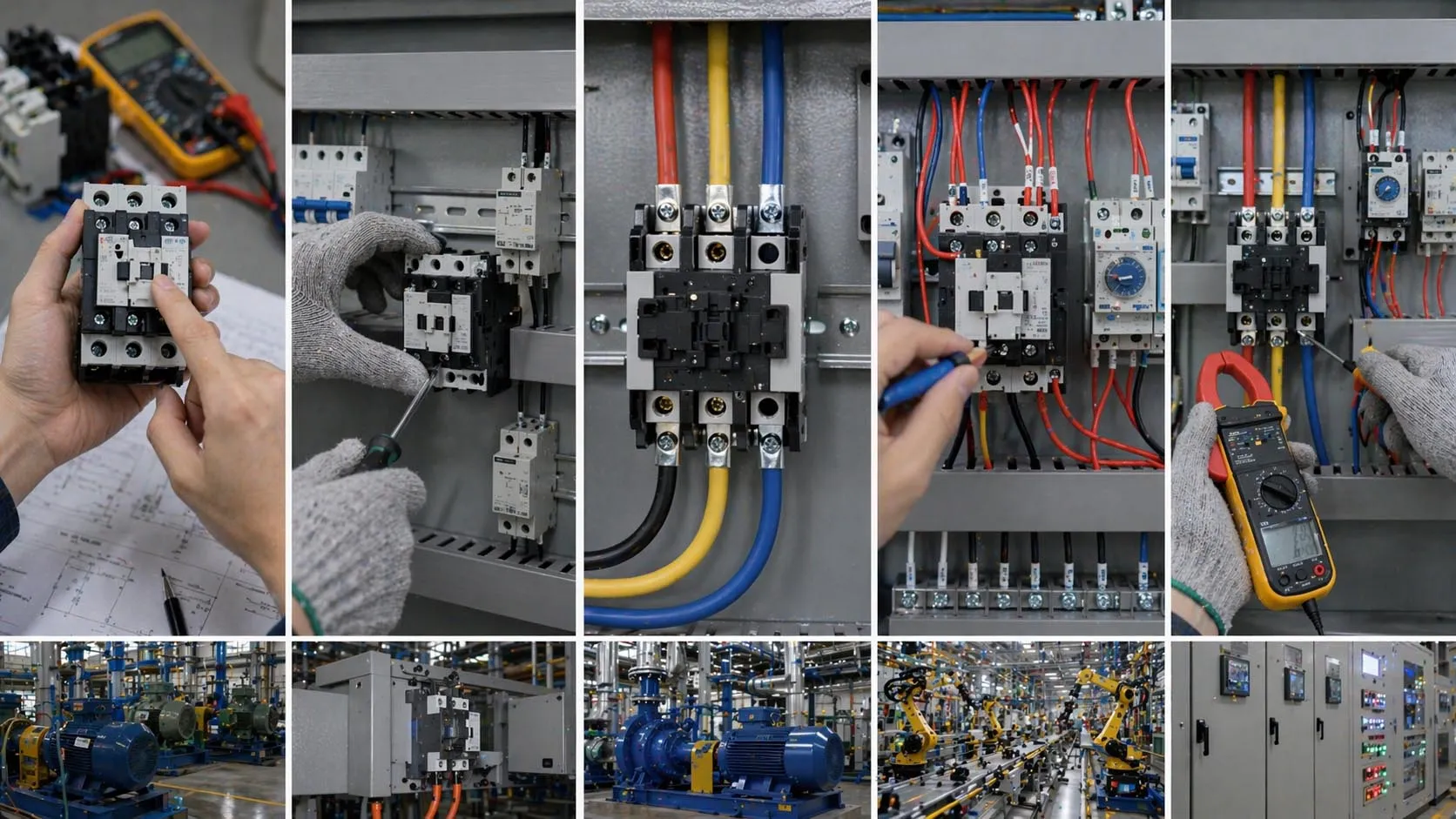

Etapas típicas de ligação de um contator CA

Etapa 1: Confirmar a especificação do dispositivo e a tensão da bobina

Antes da ligação, o instalador deve confirmar o tipo de contator, a tensão da bobina, a disposição dos polos, a corrente nominal, a categoria de utilização e acessórios como blocos auxiliares ou intertravamentos mecânicos. A tensão da bobina é especialmente importante, pois circuitos de controle podem usar 24 V CA, 24 V CC, 110 V CA, 120 V CA, 220–240 V CA ou outros valores conforme o projeto do painel.

Também se verifica se um relé de sobrecarga será montado diretamente no contator e se o projeto inclui transformador de controle, saída de relé de CLP, chave seletora, temporizador ou contato de intertravamento.

Etapa 2: Montar o contator e os dispositivos relacionados

O contator deve ser montado conforme as instruções do fabricante, geralmente em trilho DIN ou placa de montagem. Ao mesmo tempo, o relé de sobrecarga, blocos de terminais, botões, dispositivos de proteção e canaletas devem ser organizados para que as ligações de linha, carga e controle fiquem claras e fáceis de manter.

Um bom layout de painel faz parte de uma boa prática de ligação. A separação física entre condutores de potência e de controle melhora a manutenção, reduz erros e facilita futuras análises de falhas. Também ajuda na dissipação térmica e no roteamento limpo dos cabos.

Etapa 3: Ligar o circuito principal de potência

Após isolamento seguro e verificação, os condutores principais de alimentação são conectados aos terminais de linha de entrada do contator, e os condutores de saída seguem do contator ou relé de sobrecarga para a carga. Em muitos conjuntos de partida de motor, a linha entra primeiro no contator, o lado de carga alimenta o relé de sobrecarga e este alimenta os terminais do motor.

Nesta etapa, bitola do condutor, torque de aperto, coordenação de proteção e sequência de fases devem seguir a documentação do equipamento e as normas elétricas locais. O objetivo não é apenas completar o caminho elétrico, mas fazê-lo conforme a aplicação nominal do conjunto de partida.

Etapa 4: Ligar o circuito de controle

Em seguida, liga-se o circuito de controle. Um exemplo simples parte da fonte de controle, passa pelo botão de parada normalmente fechado, depois pelo contato auxiliar normalmente fechado do relé de sobrecarga, depois pelo botão de partida normalmente aberto e finalmente chega ao terminal A1. O terminal A2 retorna ao outro lado da fonte de controle.

Se for usado o método de três fios, o contato auxiliar normalmente aberto do contator é ligado em paralelo ao botão de partida para formar o circuito de retenção. Lâmpadas indicadoras, intertravamentos, contatos de temporizador ou permissivos do CLP são inseridos conforme a sequência de controle do esquema.

Neste ponto, a disciplina de ligação é essencial. Um contato auxiliar no lugar errado ou um retorno de tensão incorreto pode impedir a partida, a retenção ou a parada correta do circuito.

Etapa 5: Inspecionar, testar e comissionar

Antes de energizar, todas as terminações devem ser conferidas com o desenho e apertadas no torque especificado. O instalador deve verificar identificação dos fios, isolamento, aterramento, continuidade de fases, ajustes de sobrecarga e liberdade mecânica do conjunto contator-relé de sobrecarga.

O comissionamento deve começar por verificações do circuito de controle e testes sem carga ou com carga controlada quando apropriado. Deve-se confirmar que a parada desliga o contator, que a partida retém corretamente quando houver circuito de retenção e que o disparo por sobrecarga abre o circuito de controle. A etapa final também verifica vibração, ruído anormal, superaquecimento e sentido de rotação do motor.

Uma instalação bem-sucedida depende de mais do que conectar terminais; exige verificação de especificações, organização do layout, inspeção e comissionamento controlado.

Métodos comuns de ligação

Ligação de partida direta

Uma das aplicações mais comuns é a partida direta de motor. Nesse método, o contator aplica a tensão total da linha ao motor quando a bobina energiza. O relé de sobrecarga protege o motor contra sobrecorrente sustentada, enquanto a proteção contra curto-circuito fica a montante com o dispositivo adequado.

Essa configuração é simples e eficaz para bombas, ventiladores, transportadores, compressores e motores industriais gerais. O diagrama costuma ser fácil de ler porque o circuito de potência e o circuito de controle podem ser separados claramente.

Ligação de contator reversor

Outro método é o controle reversor, que usa dois contatores e um intertravamento mecânico e elétrico para inverter a rotação do motor trocando duas fases. Os diagramas são mais complexos porque os dois contatores nunca devem fechar ao mesmo tempo. Por isso, contatos auxiliares de intertravamento são adicionados ao circuito de controle.

Circuitos reversores são eficazes, mas não devem ser improvisados sem projeto correto de intertravamento e orientação do fabricante. Esse tipo de ligação exige mais atenção do que uma partida não reversora básica.

Controle de contatores por CLPs ou relés

Em painéis modernos, contatores são frequentemente controlados por saídas de CLP, relés de controle, relés temporizadores ou sinais de automação predial, e não apenas por botões manuais. O princípio permanece: o dispositivo externo fornece ou remove a alimentação da bobina, enquanto permissivos e contatos de proteção ficam em série com a bobina.

Isso facilita a integração em sistemas automatizados, mas o diagrama deve mostrar claramente a fiação de campo e a lógica de controle para que a manutenção identifique se a falha está no circuito de potência, no hardware de controle ou na sequência de automação.

Dicas de instalação e verificações de manutenção

Manter organizada a fiação de potência e controle

Boas instalações de contatores são mais fáceis de manter porque são claras. Condutores de linha, cabos do motor e fios de controle devem ser roteados de forma limpa e identificados de modo consistente. Contatos auxiliares, contatos de sobrecarga e cabos da bobina devem ser identificáveis sem dúvida, reduzindo o tempo de diagnóstico e a chance de erros futuros.

Sempre que possível, siga um padrão consistente para numeração de terminais, terminais tubulares, cores de condutores e etiquetas de componentes. Boa documentação costuma evitar mais tempo de parada do que uma única melhoria de hardware.

Verificar os ajustes do relé de sobrecarga

Se houver relé de sobrecarga, ele deve ser ajustado conforme a corrente de plena carga do motor e o projeto de proteção, não por tentativa. Seu contato auxiliar normalmente fechado costuma ser colocado no circuito da bobina para que um disparo retire a alimentação da bobina e abra o contator. Ajuste errado pode causar disparos indevidos ou proteção insuficiente.

Após o comissionamento, também é recomendável verificar se o caminho de disparo por sobrecarga funciona como previsto e se o procedimento de rearme está claro para a equipe de manutenção.

Inspecionar aquecimento, vibração e desgaste dos contatos

Durante a manutenção, os técnicos devem procurar terminais soltos, descoloração, superaquecimento, ruído anormal da bobina, desgaste dos contatos e contaminação. Contatores vibrando geralmente indicam baixa tensão de controle, alimentação fraca da bobina, fiação solta ou seleção incorreta da bobina. Danos por calor perto dos terminais podem indicar torque insuficiente, condutores sobrecarregados ou dimensionamento inadequado.

Como contatores são dispositivos eletromecânicos, a inspeção regular é importante. Muitas falhas podem ser evitadas se blocos auxiliares desgastados, bobinas danificadas ou terminações ruins forem identificados antes de causar uma parada de produção.

A maioria dos problemas de contatores não é causada pelo diagrama em si, mas por tensão de bobina incompatível, terminações soltas, ajustes de proteção incorretos ou detalhes do circuito de controle ignorados durante a instalação.

Aplicações da ligação de contatores CA

Painéis de controle de motores

Contatores CA são amplamente usados em painéis de partida de motores para bombas, ventiladores, sopradores, transportadores, compressores e máquinas-ferramenta. Nessas aplicações, o diagrama oferece um mapa prático da lógica de partida, proteção contra sobrecarga, intertravamentos e acesso para manutenção.

Sistemas HVAC e prediais

Em sistemas HVAC, contatores são usados para compressores, ventiladores de condensador, unidades de tratamento de ar, aquecedores elétricos e equipamentos compactos. Os diagramas frequentemente incluem termostatos, pressostatos, temporizadores e cortes de segurança no circuito de controle.

Automação industrial e equipamentos de processo

Na automação industrial, contatores continuam comuns onde é necessária comutação robusta de cargas discretas. Eles são usados em painéis de controle, seções de distribuição, ramais de potência de máquinas, sistemas de aquecimento, tratamento de água e equipamentos de processo onde um sinal de controle deve comutar com segurança uma carga CA maior.

Comutação de iluminação e potência

Contatores também são usados para comutar bancos de iluminação, grupos de aquecimento elétrico, bancos de capacitores e outras cargas CA repetitivas. Nessas aplicações, o diagrama ajuda a coordenar lógica de comutação, tensão de controle, temporização e retorno de estado auxiliar.

FAQ

Qual é a diferença entre um contator CA e um relé?

Um contator é geralmente projetado para comutar cargas de maior potência, como motores, aquecedores e grandes circuitos CA, enquanto um relé é mais usado para funções de controle de menor potência. Contatores também costumam aceitar relés de sobrecarga e blocos auxiliares em conjuntos de controle de motores.

O que significam A1 e A2 em um contator?

A1 e A2 são os terminais da bobina. Aplicar a tensão nominal correta nesses terminais energiza o contator e altera o estado de seus contatos principais e auxiliares.

Como os terminais principais são normalmente marcados?

Em muitos dispositivos IEC, o lado de entrada é marcado como 1L1, 3L2 e 5L3, enquanto o lado de saída é marcado como 2T1, 4T2 e 6T3. Sempre confirme as marcações exatas no produto que está instalando.

Por que um relé de sobrecarga é ligado com o contator?

O relé de sobrecarga protege o motor contra sobrecorrente sustentada. Seu contato auxiliar normalmente fechado é frequentemente ligado no circuito da bobina do contator para que um disparo desenergize a bobina e pare o motor.

Posso ligar um contator sem o diagrama do fabricante?

Não. Diagramas gerais ajudam a entender o circuito, mas a instalação real deve sempre seguir o esquema do fabricante, as especificações do dispositivo e os requisitos das normas elétricas aplicáveis.
