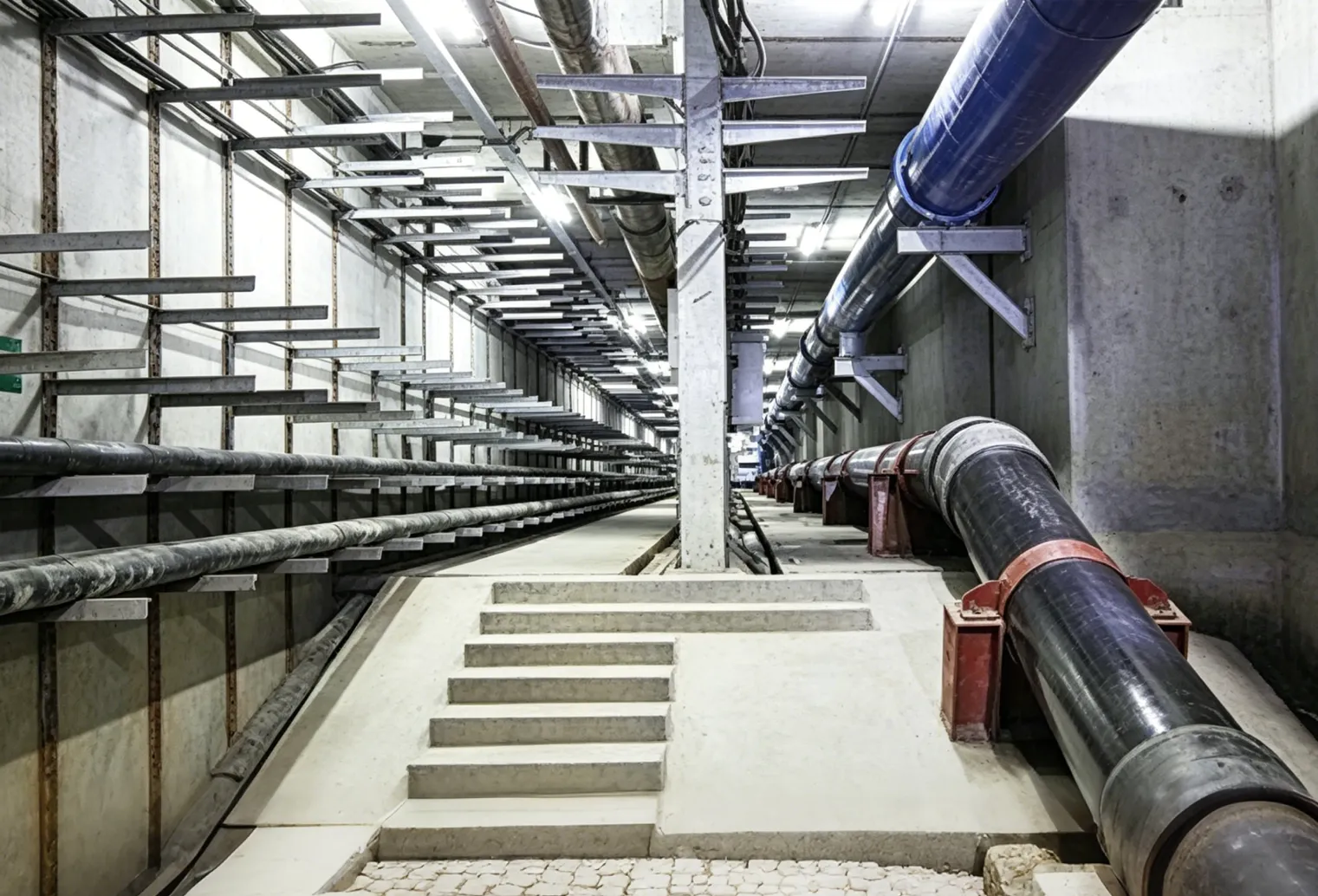

Túnel de utilidade pública
Solução de Comunicação de Emergência para um Projeto de Galeria Técnica em Sichuan
Garantir cobertura de comunicação de voz em toda a galeria sem pontos cegos, suportando intercomunicação bidirecional entre terminais portáteis da equipe, terminais fixos da galeria e centro de gestão, assegurando que várias equipes permaneçam online simultaneamente para operações coordenadas.
Fornecer funções de ligação de emergência e integração profunda com o sistema existente de alarme de incêndio, sistema de monitoramento ambiental (temperatura, umidade, concentração de gás e acúmulo de água) e sistema de ventilação, permitindo uma resposta emergencial completa após o acionamento do alarme.
Suportar convergência de múltiplas redes e compatibilidade com sistemas troncalizados de segurança pública e redes 4G/5G de operadoras, garantindo comunicação interdepartamental entre o centro de gestão, equipes de manutenção e órgãos de resposta como bombeiros e autoridades municipais.
Permitir posicionamento preciso de equipes de manutenção e equipamentos-chave, facilitando a localização rápida de pessoas presas e pontos de falha durante emergências e aumentando a eficiência do resgate.
Os equipamentos devem ser adequados ao ambiente severo da galeria, incluindo espaços fechados, umidade, poeira e vibração, com alto grau de proteção e suporte a operação emergencial prolongada sem energia da rede elétrica, garantindo comunicação ininterrupta em cenários extremos.
O centro de gestão deve suportar despacho visual, permitindo que operadores visualizem vídeo em tempo real da galeria e realizem despacho integrado de voz e vídeo com o pessoal em campo para compreender intuitivamente as condições locais.
Para responder às características do ambiente da galeria técnica, adota-se uma arquitetura de quatro camadas: “centro de controle + rede de transmissão + terminais de campo + ligação audiovisual”. Essa abordagem equilibra estabilidade, escalabilidade e adaptação ao cenário, garantindo resposta rápida de comunicação de emergência e cobertura total.
Camada |
Equipamento principal |
Descrição da função |
Camada do Centro de Controle |
Servidor central Becke de broadcast IP e intercomunicação, console de despacho com tela sensível ao toque, plataforma de vídeo integrada |
Hub de controle do sistema, responsável por geração de comandos, gerenciamento de dispositivos, ligação entre sistemas e despacho de áudio/vídeo, viabilizando comando emergencial unificado. |
Camada de Rede de Transmissão |
Rede industrial em anel de fibra óptica, estações-base privadas 5G, gateways Mesh auto-organizados |
Constrói links com dupla redundância, usando fibra como canal principal e 5G/Mesh como backup, garantindo ausência de pontos cegos de sinal e sem interrupção em toda a galeria. |
Camada de Terminais de Campo |
Telefones de ajuda emergencial, alto-falantes SIP de broadcast, terminais portáteis de intercomunicação, dispositivos de alarme sonoro e visual, terminais de posicionamento |
Implantados em diferentes áreas da galeria para executar comandos de despacho e fornecer chamada de emergência com um toque e intercomunicação bidirecional, permitindo comunicação em tempo real entre campo e centro. |
Camada de Controle Interligado |
Interfaces de alarme de incêndio, módulos de monitoramento ambiental, unidades de controle de ventilação, terminais de monitoramento de tubulações |
Aciona automaticamente eventos de emergência e coordena diferentes tipos de equipamentos, reduzindo intervenção manual e melhorando a eficiência da resposta. |
A Becke oferece uma solução integrada de comunicação para galerias técnicas, cobrindo tanto os equipamentos centrais de despacho na sala de equipamentos quanto os terminais de comunicação emergencial à prova de explosão dentro da galeria, permitindo controle integrado de intercomunicação, broadcast, ligação de vídeo e gravação de ciclo completo.
Nome do dispositivo |
Modelo |
Quantidade |
Função principal |
Servidor central de broadcast IP e intercomunicação |
BK-RCS-U4000 |
2 unidades (principal e backup) |
Núcleo do sistema, com suporte ao registro de mais de 2000 terminais e redundância principal/backup para evitar ponto único de falha. |
Console de despacho com tela sensível ao toque |
DSC-BD215S-IP |
1 unidade |
Tela sensível ao toque de 21,5 polegadas, integrando vídeo, despacho de voz e outras funções para operação tudo-em-um. |
Plataforma de vídeo integrada |
BK-DVG108032P |
1 unidade |
Suporta acesso a 56 câmeras HD, com pré-visualização, reprodução e ligação de áudio/vídeo. |
Servidor de gravação |
BK-SIP8T |
1 unidade |
Gravação 24 horas, armazenamento de 10 TB e consulta por 365 dias para rastreabilidade de emergência. |
Tipo de dispositivo |
Modelo |
Local de instalação |
Principais recursos |

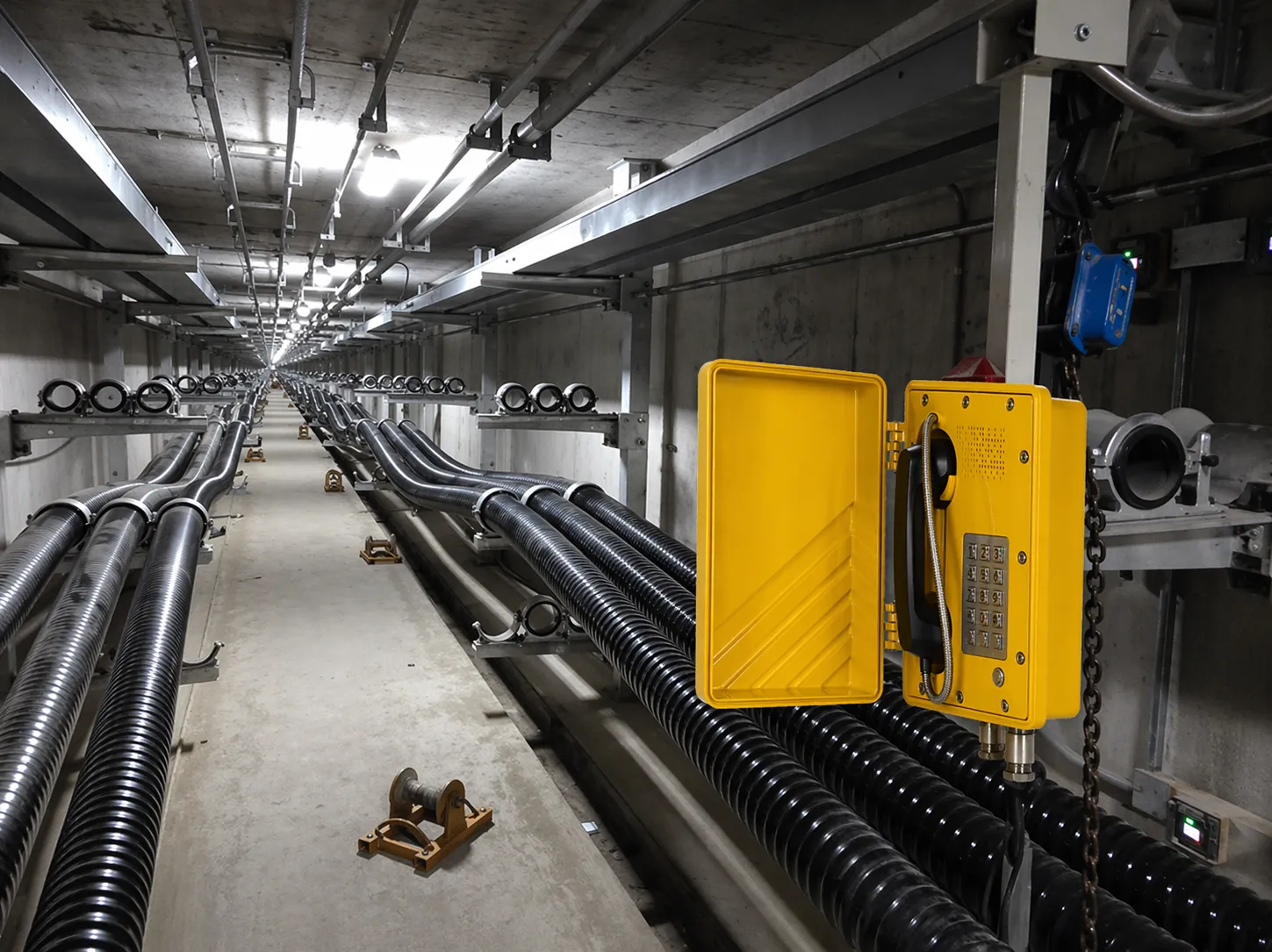

Telefone de ajuda emergencial |
EX-BT27, EX-BH621 |
A cada 200 metros ao longo das passagens de manutenção |
Proteção IP66, chamada de um toque, reporte automático de endereço, adequado a ambientes úmidos e empoeirados. |
Alto-falante de broadcast |
SK Series |
A cada 100 metros no teto da galeria |
Corneta impermeável, alta potência, cobertura de 50 metros, broadcast claro e audível. |
Dispositivo de alarme sonoro e visual |
Becke AL-200 |
Entradas dos compartimentos e cruzamentos |
Alarme de 120 dB, luzes vermelhas e azuis piscantes, ligado ao broadcast para alertas de evacuação. |
Módulo funcional |
Resultado de implementação |
Feedback do usuário |
Ajuda emergencial com um toque |
Em emergências, pressionar o botão de ajuda conecta ao centro de gestão em até 3 segundos e informa automaticamente a localização, permitindo resposta rápida. |
Equipe de manutenção: “É prático pedir ajuda e conectar rapidamente ao centro, facilitando o tratamento de situações inesperadas.” |
Broadcast em toda a área |
Suporta broadcast total ou por zonas. Comandos e avisos de emergência cobrem claramente toda a galeria, garantindo entrega efetiva da informação. |
Operador da galeria: “A entrega de comandos é muito eficiente e melhorou bastante a resposta emergencial.” |
Coordenação de múltiplas redes |
Rompe barreiras de comunicação para que dispositivos usados por diferentes departamentos se interconectem e interoperem, garantindo resposta coordenada fluida. |
Departamento de resgate: “A comunicação interdepartamental é fluida, permitindo coordenar e iniciar resgates rapidamente.” |
Posicionamento preciso |
Fornece posicionamento em tempo real de pessoas e equipamentos, permitindo identificar rapidamente pessoas presas e pontos de falha e reduzir o tempo de resgate. |
Operador da galeria: “O posicionamento é preciso e a eficiência do resgate melhorou significativamente.” |
Despacho visual |
O console de despacho exibe vídeo em tempo real e realiza videointercomunicação com o campo, dando aos operadores visão intuitiva da situação e comandos precisos. |
Despachante: “A situação no local fica clara à primeira vista, tornando o despacho mais preciso e eficiente.” |
Ligação de emergência |
Após o acionamento do alarme, diferentes equipamentos são interligados automaticamente para tratamento emergencial automatizado e menor intervenção manual. |
Operador da galeria: “A resposta interligada é rápida e impede efetivamente que incidentes se agravem.” |
