KVM significa Teclado, Vídeo e Mouse. Em salas de equipamentos tradicionais, um sistema KVM permite que operadores controlem vários servidores ou computadores através de displays, teclados e mouses compartilhados. Isso reduz a implantação repetida de hardware e torna a operação de servidores mais centralizada.

Um sistema KVM distribuído estende essa ideia combinando o controle KVM com codificação, decodificação e transmissão em rede de áudio e vídeo. Em vez de ficar limitado a uma conexão de curta distância dentro de um único rack, os sinais de vídeo e os dados de controle podem ser transmitidos através de uma rede IP ou rede de fibra óptica. Isso torna possível compartilhar, comutar, exibir e controlar fontes de computador em centros de comando, salas de controle, salas de reunião e ambientes de tela grande.

Do KVM tradicional à operação baseada em rede

Um sistema KVM tradicional geralmente é projetado para gerenciamento local de servidores. Um operador pode controlar vários computadores ou servidores comutando os sinais de teclado, mouse e display. Isso é útil em salas de servidores, mas a distância, a flexibilidade e a capacidade de exibição são limitadas.

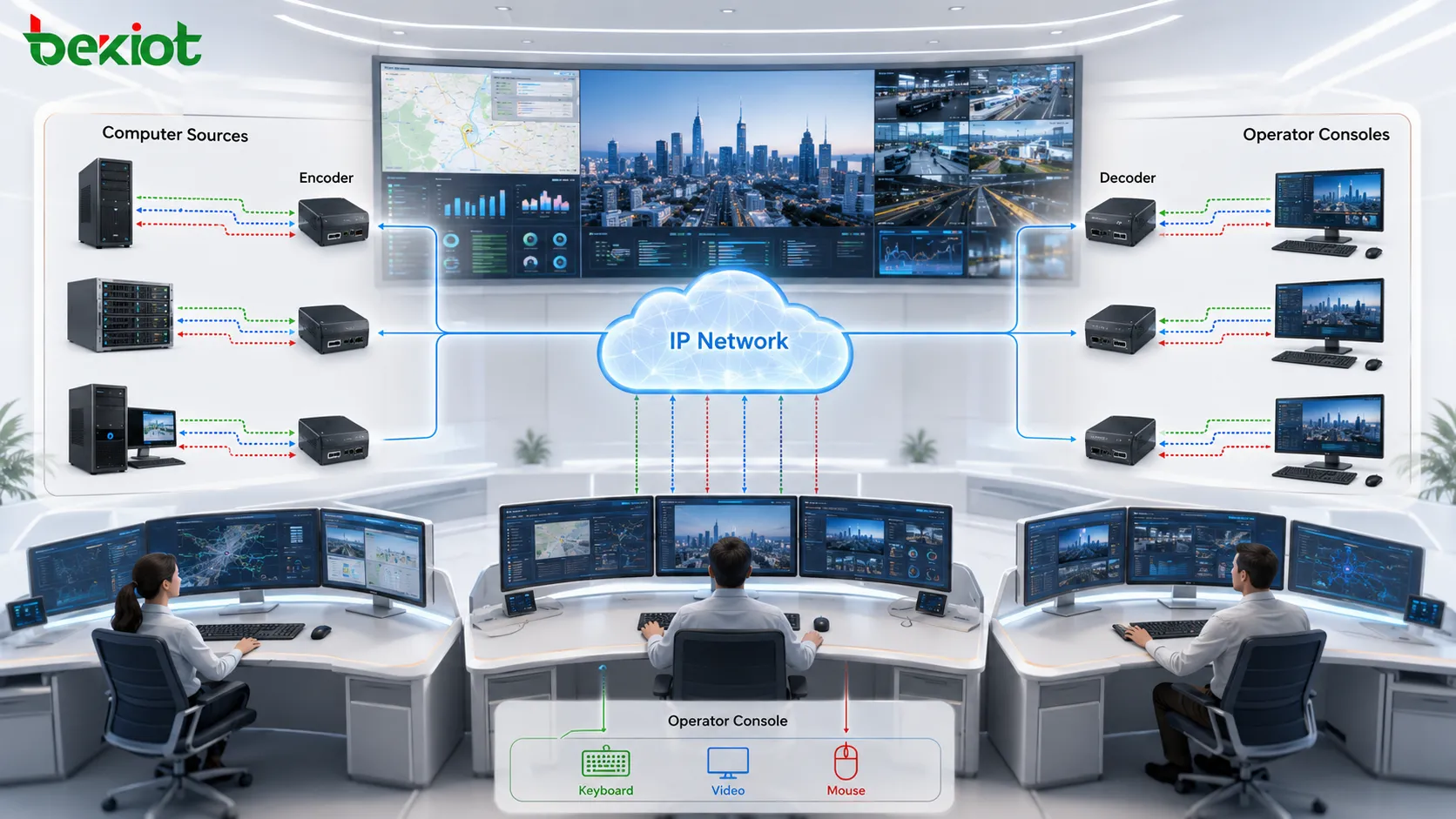

Uma arquitetura distribuída muda a estrutura. No lado da fonte de vídeo, um codificador converte o sinal da tela do computador em um fluxo de rede. Por exemplo, a saída HDMI de um computador pode ser conectada a um codificador e transmitida pela rede. No lado da exibição, um decodificador recebe o fluxo de vídeo da rede e o envia para um monitor, videowall ou tela grande.

Com esse design, as fontes de vídeo não precisam mais estar fisicamente próximas ao local de exibição. Os operadores podem chamar diferentes telas de computador, exibi-las em telas diferentes, copiar a mesma fonte para vários locais ou gerenciar fontes remotas através de uma interface centralizada.

Os blocos de construção principais

A estrutura básica de um sistema KVM distribuído é composta por codificadores, decodificadores e uma rede de transmissão. Os codificadores são colocados perto do computador, servidor, estação de trabalho ou fonte de sinal. Os decodificadores são colocados perto dos dispositivos de exibição. A rede conecta ambos os lados e transporta vídeo, áudio, teclado, mouse e dados de controle.

Em um projeto simples, isso pode ser suficiente para realizar a transmissão de sinal ponto a ponto ou ponto a multiponto. Em um projeto maior, o sistema também incluirá software de gerenciamento, controle de matriz de vídeo, processamento de videowall, controle centralizado, gerenciamento de permissões, roteamento de sinais e integração com plataformas de terceiros.

É por isso que um sistema KVM distribuído não deve ser entendido apenas como um grupo de codificadores e decodificadores. Em ambientes de comando e controle, ele se torna uma plataforma completa de colaboração visual que combina comutação de vídeo, controle remoto, exibição em tela grande, vinculação de sistemas e gerenciamento de fluxo de trabalho do operador.

Opções de transmissão IP e fibra óptica

Muitos sistemas distribuídos usam redes IP porque são flexíveis, escaláveis e mais fáceis de integrar com a infraestrutura de rede existente. A transmissão baseada em IP permite que os dispositivos sejam implantados em diferentes salas, andares, edifícios ou áreas de controle, desde que o design da rede suporte a largura de banda e a latência necessárias.

Para projetos que exigem maior largura de banda, menor latência e transmissão de longa distância mais estável, sistemas distribuídos baseados em fibra óptica também podem ser usados. A transmissão por fibra é comum em halls de comando, ambientes de exibição de alta resolução e grandes centros de controle onde a qualidade do sinal e a velocidade de resposta são importantes.

No entanto, a implantação de fibra geralmente requer cabeamento dedicado e maior custo de construção. Portanto, a escolha entre IP e fibra deve ser baseada na resolução do sinal, nos requisitos de latência, na escala do projeto, nas condições do edifício e nos planos de expansão de longo prazo.

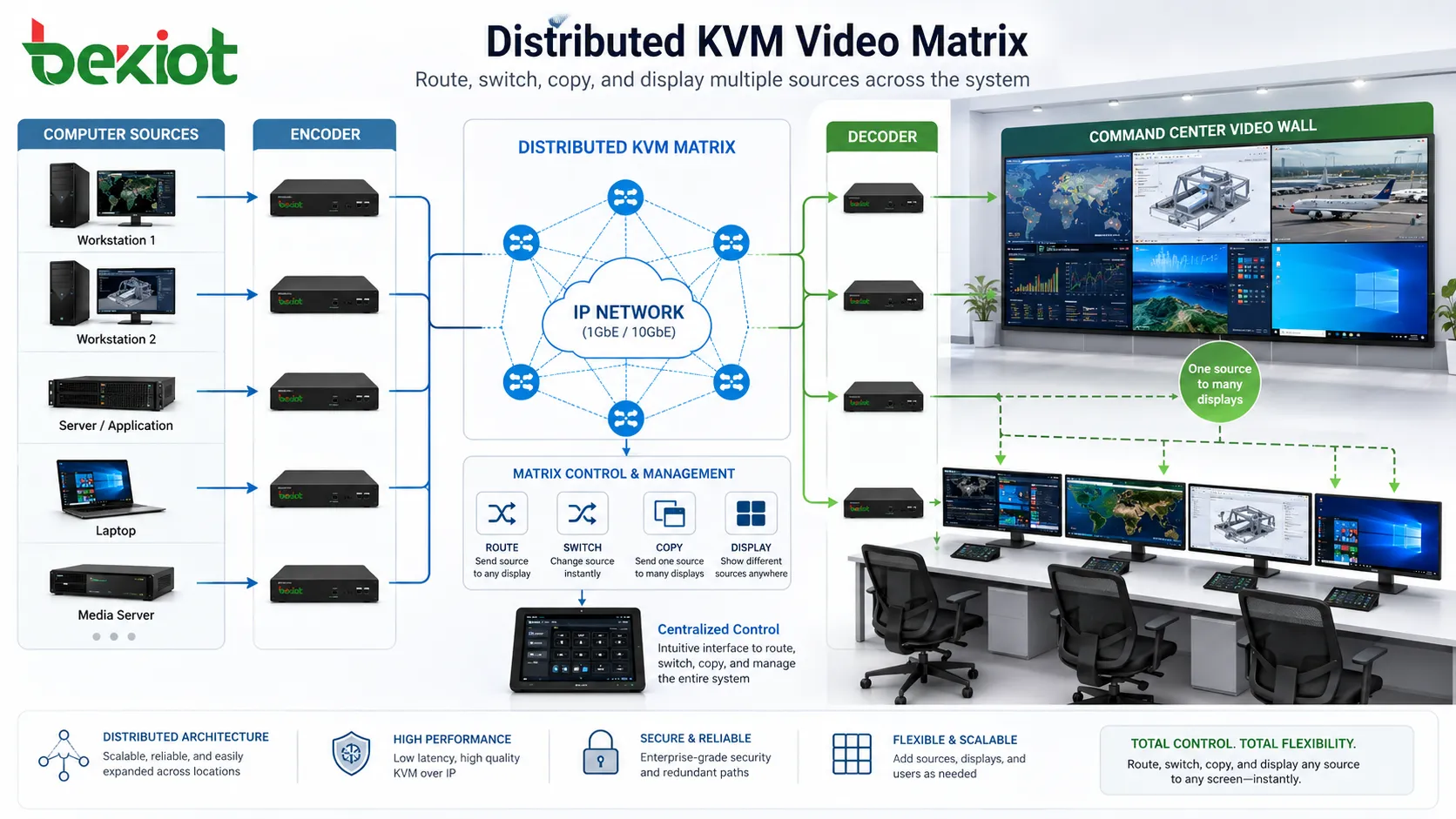

Comutação unificada através do controle de matriz de vídeo

Quando um projeto inclui muitas entradas e saídas de vídeo, o sistema precisa de uma maneira de gerenciar o roteamento de sinais. É aqui que o controle de matriz de vídeo se torna importante. Uma matriz de vídeo organiza diferentes fontes de vídeo e dispositivos de exibição em uma estrutura de entrada-saída controlável.

Através do controle de matriz, os operadores podem enviar qualquer fonte de vídeo autorizada para qualquer tela dentro do sistema distribuído. Eles podem trocar fontes, duplicar uma fonte para várias telas, atribuir telas a diferentes usuários ou gerenciar a alocação de fontes com base nas necessidades operacionais.

Essa capacidade é especialmente útil em centros de comando, salas de controle de tráfego, centros de despacho de energia, salas de monitoramento de segurança e centros de operações industriais. Os operadores geralmente precisam comparar várias fontes, compartilhar informações importantes em uma tela grande ou alternar rapidamente do monitoramento de rotina para a resposta a emergências.

Processamento de tela grande e layout visual

Os sistemas KVM distribuídos são frequentemente usados em centros de comando e salas de controle, onde a exibição em tela grande é um requisito central. Nesses ambientes, os operadores podem precisar mostrar vários sistemas em uma única parede de exibição, dividir a tela em várias janelas ou mover janelas de vídeo livremente pela tela.

Equipamentos ou software de processamento de videowall podem suportar funções como emenda, janelamento, roaming, polling, troca de layout e apresentação multifonte. Isso permite que uma única tela grande exiba vídeo de vigilância, desktops de computador, mapas GIS, painéis de dados, conteúdo de conferência e informações de emergência ao mesmo tempo.

Em comparação com a simples projeção de tela, o processamento de videowall oferece ao centro de comando uma organização visual mais flexível. Durante a operação de rotina, a tela pode mostrar painéis padrão. Durante um incidente, o layout pode ser alterado rapidamente para destacar os feeds de câmeras principais, telas de estação de trabalho, mapas ou conteúdo de consulta remota.

Camada de controle para dispositivos e fluxos de trabalho do operador

Um sistema completo também precisa de uma camada de controle. Parte dessa camada de controle vem de sistemas de controle central tradicionais. Através de portas seriais, controle IP, RS-485 ou outros métodos de controle, o sistema pode gerenciar equipamentos de áudio e vídeo, luzes, ar condicionado, projetores, telas de exibição e outros dispositivos da sala.

Outra parte da camada de controle se concentra nos fluxos de trabalho do operador KVM. Os usuários podem precisar chamar fontes de vídeo, controlar computadores remotamente, copiar uma tela para outra exibição, iniciar comunicação de áudio ou vídeo, trocar layouts ou atribuir fontes a diferentes assentos de operador. Essas funções geralmente exigem software dedicado e um servidor de gerenciamento.

O gerenciamento de permissões também é importante. Nem todo operador deve controlar todos os computadores ou exibir todas as fontes. Um sistema bem projetado deve suportar papéis de usuário, permissões de acesso, agrupamento de fontes, registros de operação e políticas de gerenciamento para que o controle permaneça seguro e rastreável.

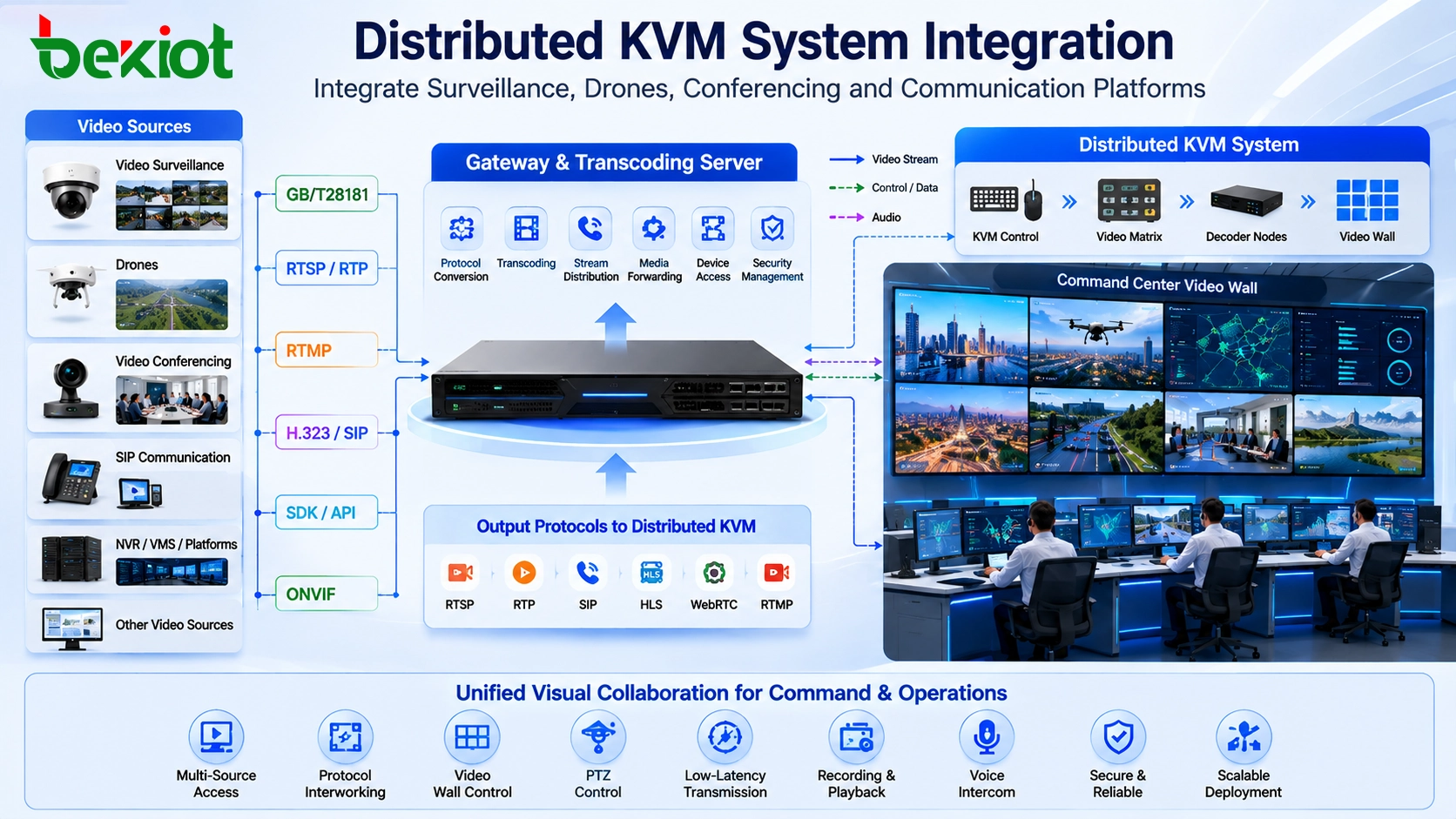

Integração com sistemas de vídeo e comunicação externos

Em projetos reais de centros de comando, um sistema KVM distribuído raramente funciona sozinho. Ele pode precisar se conectar a plataformas de videovigilância, sistemas de videoconferência, vídeo de drones, sistemas de comunicação de emergência, plataformas de despacho e outros aplicativos de terceiros.

Esses sistemas externos geralmente usam diferentes formatos de mídia e protocolos de transmissão. Por exemplo, a videovigilância e o vídeo de drones podem ser entregues como fluxos RTSP ou RTP. As plataformas de comunicação podem usar SIP. Alguns sistemas podem usar fluxos de vídeo menores ou compactados, enquanto os sistemas de exibição distribuída geralmente exigem fluxos de maior qualidade para apresentação em tela grande.

Um gateway de vídeo ou servidor de transcodificação pode ajudar a resolver esse problema. Ele pode receber fontes de vídeo externas, converter formatos de fluxo, adaptar taxas de bits e fornecer conversão de protocolo, como SIP para RTSP ou RTSP para SIP. Isso facilita a exibição e o controle de vídeo de diferentes plataformas pelo sistema KVM distribuído.

Por que a transcodificação é importante em ambientes de comando

A transcodificação de vídeo é útil quando diferentes sistemas têm requisitos diferentes de fluxo de vídeo. Um sistema de comunicação ou despacho pode usar um fluxo de menor taxa de bits para comunicação em tempo real, enquanto um videowall distribuído pode precisar de um fluxo de maior qualidade para exibição nítida em uma tela grande.

Ao usar uma camada de transcodificação, o projeto pode reduzir problemas de compatibilidade entre sistemas. O vídeo externo pode ser convertido em um formato que o sistema KVM distribuído possa decodificar e exibir. Ao mesmo tempo, o vídeo do sistema distribuído pode ser adaptado para plataformas de comunicação, usuários remotos ou outros aplicativos de negócios.

Isso é importante para centros de comando que combinam visualização local, colaboração remota, videoconferência, vigilância e comunicação de despacho. O objetivo não é apenas exibir vídeo, mas tornar os recursos de vídeo utilizáveis em diferentes fluxos de trabalho operacionais.

Onde essa arquitetura é mais útil

Os sistemas KVM distribuídos são adequados para centros de comando, centros de despacho, salas de controle, data centers, salas de videoconferência, centros de operações de emergência, salas de controle de tráfego, centros de operações de energia, salas de monitoramento industrial e centros de gerenciamento de segurança.

Esses ambientes geralmente compartilham várias necessidades comuns. Eles exigem muitas fontes de computador, múltiplos assentos de operador, visualização em tela grande, comutação rápida, controle seguro e integração com outros sistemas de áudio e vídeo. Uma arquitetura distribuída pode atender a essas necessidades melhor do que a fiação de sinal local tradicional.

O sistema também é útil quando os operadores precisam de acesso flexível a diferentes estações de trabalho. Um usuário pode sentar-se em um console e chamar diferentes computadores ou fontes de vídeo de acordo com a permissão. Isso melhora a utilização do espaço, reduz a complexidade do cabeamento e suporta o gerenciamento centralizado.

Pontos de planejamento antes da implantação

Antes de projetar um sistema KVM distribuído, a equipe do projeto deve confirmar o número de fontes de sinal, terminais de exibição, assentos de operador, escala do videowall, requisitos de controle, condições de rede, requisitos de resolução e expectativas de latência.

O planejamento da rede é especialmente importante. A transmissão de vídeo de alta resolução pode exigir grande largura de banda e desempenho de comutação estável. Se o sistema usar redes IP, os switches, o planejamento VLAN, a estratégia de multicast ou unicast e as políticas de segurança de rede devem ser avaliados cuidadosamente.

Os requisitos de integração também devem ser esclarecidos no início. Se o sistema precisar se conectar a plataformas de vigilância, videoconferência, drones, comunicação SIP ou despacho, os protocolos necessários, formatos de fluxo e métodos de transcodificação devem ser confirmados antes da construção.

Benefícios de um design distribuído

O primeiro benefício é a flexibilidade. As fontes de vídeo e as telas podem ser colocadas em locais diferentes e conectadas através da rede. Isso torna o sistema mais fácil de expandir e modificar.

O segundo benefício é o controle centralizado. Os operadores podem gerenciar muitas fontes e telas através de software, controle de matriz e configurações de permissão, em vez de depender apenas de uma fiação física fixa.

O terceiro benefício é uma colaboração visual mais forte. O processamento de tela grande, os layouts de janela, a cópia de fontes e a exibição em várias telas ajudam as equipes de comando a compartilhar informações de forma mais eficaz.

O quarto benefício é uma melhor integração do sistema. Através de gateways e servidores de transcodificação, a videovigilância externa, as conferências, os vídeos de drones, a comunicação SIP e os fluxos RTSP/RTP podem ser conectados ao mesmo ambiente de operação visual.

Conclusão

Um sistema KVM distribuído combina o controle de teclado, vídeo e mouse com a transmissão de áudio e vídeo baseada em rede. Seus componentes principais incluem codificadores, decodificadores, infraestrutura de rede, controle de matriz de vídeo, processamento de videowall, software de controle, servidores de gerenciamento e gateways de integração.

Em comparação com os sistemas KVM tradicionais, uma arquitetura distribuída oferece maior flexibilidade, maior distância de transmissão, mais opções de exibição e maior capacidade de integração. É especialmente adequada para centros de comando, salas de controle, salas de reunião e outros ambientes profissionais que precisam de operação centralizada e visualização em tela grande.

Uma solução bem-sucedida depende de mais do que a seleção de dispositivos. Requer uma compreensão clara das fontes de vídeo, requisitos de exibição, fluxos de trabalho de controle, capacidade da rede, metas de latência, integração de sistemas externos e expansão futura. Com o planejamento adequado, um sistema KVM distribuído pode se tornar a base visual e operacional de um ambiente de comando moderno.
