Ex ib é um nível de proteção por segurança intrínseca usado em equipamentos e circuitos elétricos destinados a áreas perigosas onde atmosferas explosivas de gás podem ocorrer durante a funcionamento normal. O objetivo desse método é limitar a energia elétrica e térmica para que faíscas, arcos ou superfícies quentes não possam inflamar a atmosfera ao redor nas condições definidas.

Diferentemente da proteção à prova de explosão, que contém uma explosão interna, a segurança intrínseca procura impedir que a energia de ignição esteja disponível desde o início. Por isso é especialmente útil para instrumentação, sensores, transmissores, dispositivos portáteis, circuitos de controle, interfaces de comunicação de baixa potência, malhas de medição e dispositivos de campo instalados em plantas de processo, áreas químicas, refinarias, parques de tanques, utilidades e sistemas de automação industrial.

A qualidade começa pela prevenção da ignição

O objetivo de qualidade de um projeto Ex ib não é apenas fazer o equipamento funcionar eletricamente. Ele deve permanecer sem capacidade de ignição em funcionamento normal e nas condições de falha exigidas por esse nível de proteção. Isso significa que cada circuito, componente, condutor, interface do invólucro, terminal, bateria, conector e aparelho associado deve ser avaliado como parte de um sistema de controle do risco de ignição.

Portanto, os padrões de qualidade vão além do desempenho comum do produto. Eles verificam se o equipamento consegue limitar tensão, corrente, potência, energia armazenada, temperatura de superfície e energia de falha antes que esses valores se tornem perigosos em uma atmosfera explosiva definida.

Por isso produtos Ex ib precisam de projeto certificado, fabricação controlada, avaliação documentada, marcação correta e instalação verificada. Um dispositivo não pode ser tratado como intrinsecamente seguro apenas por ser de baixa tensão ou baixa potência.

Estrutura normativa por trás da conformidade

Requisitos gerais do equipamento

Os requisitos gerais de proteção contra explosão definem como equipamentos Ex devem ser construídos, testados, marcados e documentados. Eles abrangem grupo de equipamento, classe de temperatura, formato de marcação, projeto mecânico, adequação ambiental, instruções e condições do certificado.

Para fabricantes e compradores, isso significa que a qualidade deve ser visível na identidade do produto. A marcação deve mostrar o conceito de proteção, grupo de gás, classe de temperatura, nível de proteção do equipamento, referência do certificado e quaisquer condições especiais de uso aplicáveis.

Requisitos de segurança intrínseca

A norma de segurança intrínseca concentra-se em como os circuitos são mantidos sem capacidade de ignição. Ela trata parâmetros elétricos, risco de ignição por faísca, risco térmico, distâncias de separação, componentes de proteção, armazenamento de energia, baterias, transformadores, opto-isoladores, semicondutores, conectores e aparelhos associados.

Para Ex ib, o circuito deve atender ao nível de proteção exigido na condição de falha definida. O projeto não deve depender de suposições ou do comportamento do usuário; precisa ser comprovado por cálculo, avaliação, seleção de componentes, regras construtivas e testes.

Normas de instalação e de sistema

A segurança intrínseca é frequentemente um conceito de sistema. Dispositivo de campo, cabo, barreira, isolador, aterramento, bloco de terminais e interface da sala de controle devem ser compatíveis. As normas de instalação orientam como instalar, separar, identificar, aterrar e manter circuitos intrinsecamente seguros.

Um dispositivo de campo certificado pode ser instalado incorretamente se o aparelho associado for incompatível, se os parâmetros do cabo excederem os valores permitidos ou se a fiação intrinsecamente segura for misturada com circuitos não intrinsecamente seguros.

Sistemas regionais de certificação

Projetos podem exigir IECEx, ATEX, UKCA, aprovações norte-americanas para locais perigosos ou outros sistemas locais de certificação. O mesmo conceito técnico pode aparecer com formatos de certificado, convenções de marcação, requisitos de inspeção e obrigações legais diferentes.

A revisão de qualidade deve incluir tanto a norma técnica quanto o mercado-alvo. Um produto adequado para um regime de certificação ainda pode precisar de documentação adicional ou aprovação para outra região.

Nível de proteção e adequação da área

Ex ib é geralmente usado onde se exige alto nível de proteção, comumente associado a ambientes de gás Zona 1 e equipamentos EPL Gb. Na prática, isso significa que a atmosfera não é continuamente explosiva, mas gás explosivo pode ocorrer durante a funcionamento normal.

É importante não confundir Ex ib com Ex ia ou Ex ic. Ex ia oferece nível mais alto de segurança intrínseca e pode ser adequado a zonas mais severas quando devidamente certificado. Ex ic oferece nível inferior e é geralmente associado a condições menos perigosas. O nível correto deve corresponder à classificação da área.

A adequação da área deve ser determinada pela classificação da área perigosa, grupo de gás, classe de temperatura, nível de proteção do equipamento, método de instalação e avaliação completa da malha. A marcação do produto é apenas uma parte da decisão.

Requisitos de projeto com limitação de energia

Controle de tensão e corrente

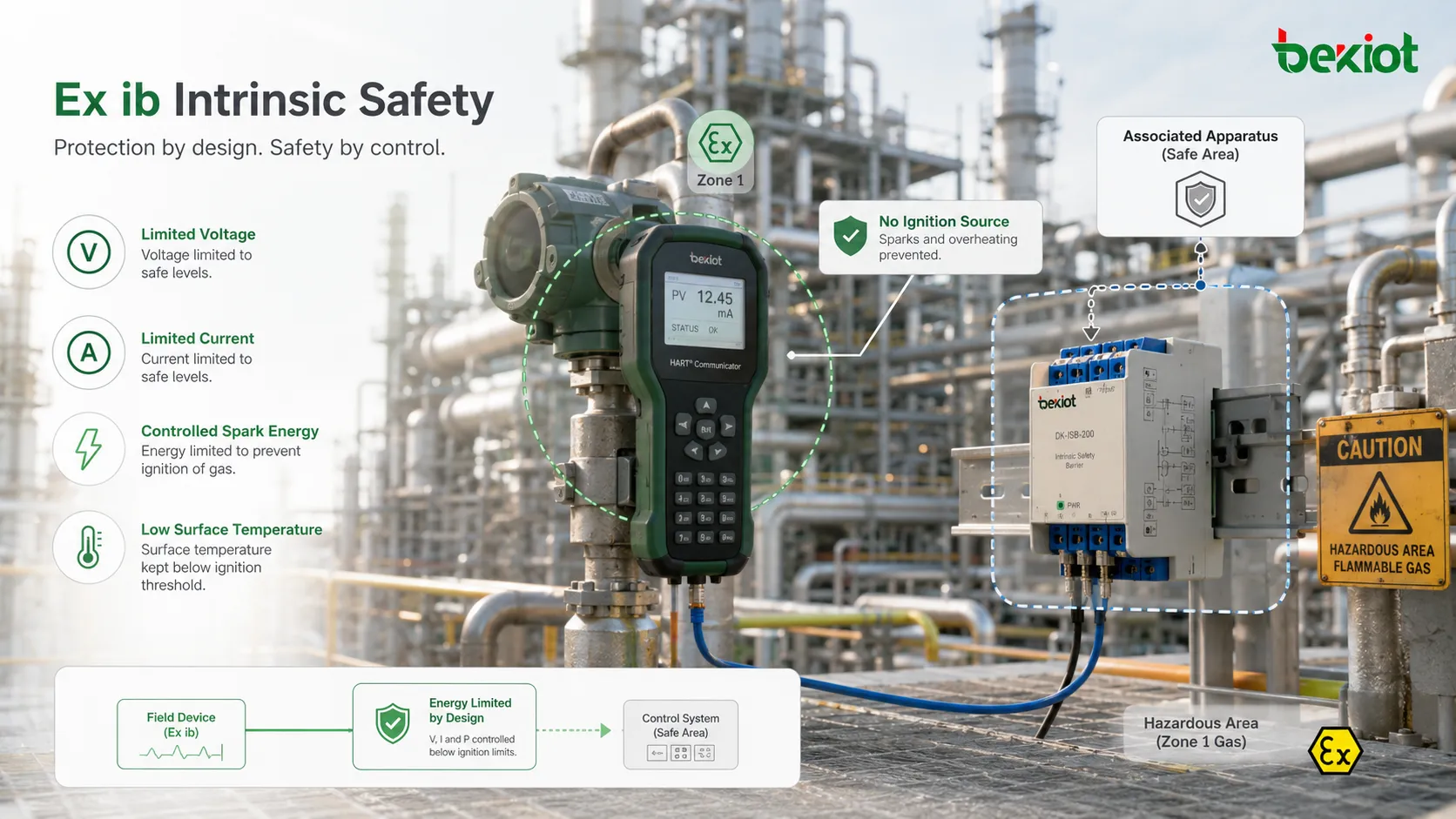

O núcleo da segurança intrínseca é limitar tensão e corrente no circuito da área perigosa. Isso pode ser obtido por resistores, fusíveis, diodos Zener, isolamento galvânico, circuitos limitadores de corrente, fontes controladas ou aparelhos associados certificados.

A qualidade depende de comportamento previsível em condições de falha. Componentes usados para proteção devem ter classificação, confiabilidade, espaçamento e pressupostos de falha apropriados. Margens comuns de projeto de circuitos não bastam quando o objetivo é impedir a ignição.

Limitação de energia armazenada

Capacitores e indutores podem armazenar energia. Mesmo com baixa tensão de alimentação, a energia armazenada pode se descarregar como faísca em certas condições. Por isso capacitância e indutância devem ser avaliadas cuidadosamente.

A avaliação inclui valores de componentes internos e parâmetros de cabos externos. Cabos longos podem acrescentar capacitância e indutância, portanto os parâmetros certificados da malha não devem ser excedidos na instalação.

Controle de dissipação de potência

A potência elétrica pode gerar calor. O calor pode aparecer em resistores, semicondutores, baterias, bobinas, terminais ou componentes em falha. O projeto deve garantir que a temperatura de superfície permaneça abaixo da classe de temperatura permitida.

Por isso a avaliação térmica faz parte do controle de qualidade. Um circuito que não produz faísca ainda pode ser inseguro se gerar uma superfície quente capaz de inflamar.

Confiabilidade dos componentes de proteção

Componentes de proteção devem ser selecionados e aplicados com cuidado. Um resistor, fusível, diodo, optoacoplador, transformador ou isolador de proteção não deve ser tratado como peça comum sem considerar sua função de segurança.

A revisão de qualidade deve verificar redução de capacidade, modo de falha, adequação à certificação, distâncias de escoamento e isolamento, elevação de temperatura e se o componente pode ser contado como infalível ou relacionado à segurança conforme as regras aplicáveis.

Classe de temperatura e segurança de superfície

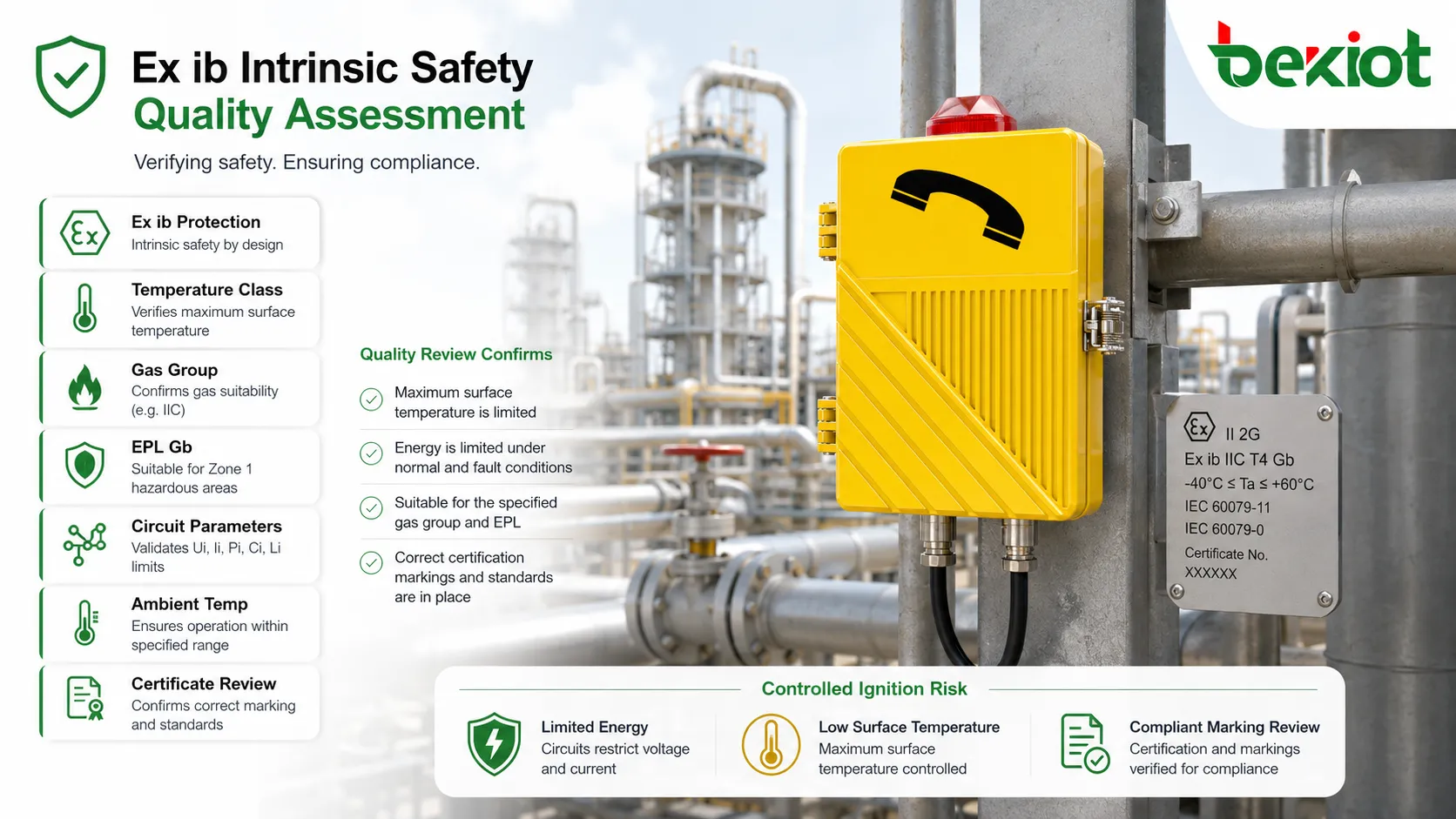

A classe de temperatura é uma das marcações mais importantes em equipamentos Ex. Ela indica o limite máximo de temperatura de superfície sob condições definidas. O equipamento selecionado deve ter classe adequada à temperatura de ignição do gás ou vapor presente no local.

Para equipamentos Ex ib, a segurança térmica deve ser avaliada em funcionamento normal e na condição de falha exigida. Componentes não devem exceder a temperatura permitida mesmo se uma falha causar maior dissipação em parte limitada do circuito.

A faixa de temperatura ambiente também importa. Um dispositivo certificado para uma faixa ambiente pode não ser adequado a local mais quente ou mais frio se o certificado e a marcação não permitirem.

Grupo de gás e sensibilidade à ignição

Grupos de gás classificam atmosferas explosivas conforme suas características de ignição. Equipamento marcado para grupo de gás mais exigente pode ser adequado a grupos menos exigentes, mas isso deve ser verificado pela marcação e pelo certificado.

Na segurança intrínseca, o grupo de gás afeta a energia elétrica permitida. Gases mais facilmente inflamáveis exigem limitação de energia mais rigorosa. Por isso o mesmo circuito pode ser aceitável para um grupo e não para outro.

Os padrões de qualidade exigem que fabricante e instalador relacionem a marcação do produto à substância perigosa real do local. Seleção incorreta do grupo de gás pode tornar inadequado um produto que, de outra forma, seria certificado.

Parâmetros certificados para malhas de campo

Valores de entrada e saída

Malhas de segurança intrínseca são verificadas com parâmetros como tensão máxima de entrada, corrente máxima de entrada, potência máxima de entrada, capacitância interna máxima, indutância interna máxima e parâmetros de saída correspondentes dos aparelhos associados.

Esses valores ajudam a determinar se dispositivo de campo, cabo e barreira ou isolador podem ser conectados com segurança. A malha deve ser avaliada como sistema completo, não como itens aprovados separadamente.

Capacitância e indutância do cabo

Cabos fazem parte do cálculo de segurança. Sua capacitância e indutância podem aumentar com o comprimento e o tipo de construção. Se parâmetros de cabo forem ignorados, a energia armazenada total pode exceder o limite certificado.

A documentação de instalação deve registrar tipo de cabo, comprimento, rota e parâmetros calculados ou especificados quando necessário.

Compatibilidade do aparelho associado

Barreiras e isoladores muitas vezes ficam em área segura, mas conectam-se a circuitos que entram em área perigosa. Devem ser compatíveis com o dispositivo de campo e os parâmetros do circuito.

Uma barreira não torna automaticamente qualquer circuito intrinsecamente seguro. A combinação completa deve satisfazer os valores permitidos e as regras de instalação.

Fabricação e controle de qualidade

Processo de produção controlado

Equipamentos certificados devem ser fabricados de forma consistente. O processo deve garantir que peças relacionadas à segurança, layout de PCB, distâncias de separação, classificações de componentes, encapsulamento, conectores, etiquetas e materiais do invólucro correspondam ao projeto certificado.

Substituir componentes sem avaliação pode invalidar pressupostos de segurança. Até uma pequena alteração pode afetar comportamento de falha, elevação de temperatura ou energia armazenada.

Inspeção de rotina

A inspeção de rotina pode incluir verificações visuais, conferência de etiquetas, verificação de componentes, inspeção de PCB, integridade do invólucro, inspeção de terminais, ensaios de isolamento, controle de versão de firmware e testes funcionais.

Essas verificações ajudam a garantir que cada unidade produzida corresponda ao projeto certificado, e não apenas ao protótipo testado na certificação.

Rastreabilidade

A rastreabilidade conecta cada produto a registros de produção, certificado, lotes de componentes, resultados de teste, firmware e dados de inspeção de qualidade. Isso é importante diante de problema em campo, recall, atualização de projeto ou mudança de certificado.

Sem rastreabilidade, é difícil saber quais unidades podem ser afetadas por um problema de produção ou componente.

Controle de mudanças

Qualquer mudança em componentes de segurança, layout de PCB, material do invólucro, tipo de bateria, conector, entrada de cabo, comportamento de firmware ou marcação deve passar por revisão formal. Se afetar o projeto certificado, pode exigir atualização do certificado ou reavaliação.

Controle de mudanças é padrão essencial de qualidade porque a segurança Ex depende da construção exata que foi avaliada.

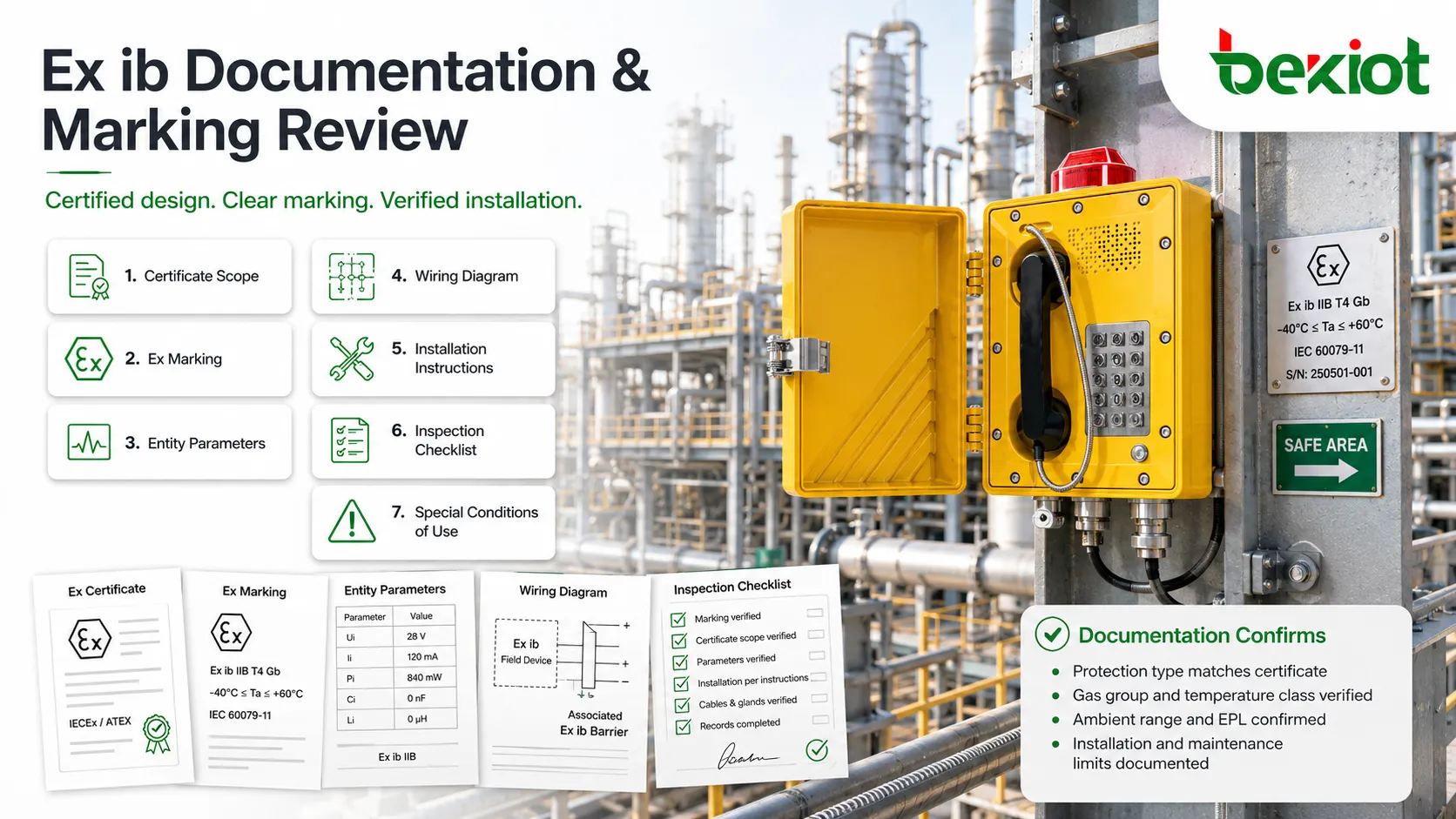

Revisão de marcação e documentação

A marcação Ex deve ser clara, durável e consistente com o certificado. Deve comunicar tipo de proteção, grupo de equipamento, grupo de gás, classe de temperatura, EPL, número de certificado, faixa ambiente se aplicável e condições especiais exigidas.

A documentação deve incluir instruções de instalação, parâmetros de segurança, parâmetros de entidade, diagramas de ligação, limitações de manutenção, condições especiais de uso, limites ambientais e restrições de reparo.

Para usuários finais, documentação não é papelada opcional. Ela faz parte do sistema de segurança. Instaladores a usam para decidir onde e como o equipamento pode ser usado, e inspetores a usam para verificar conformidade.

Requisitos de qualidade de instalação

Separação de circuitos não IS

Circuitos intrinsecamente seguros devem ser separados de circuitos não intrinsecamente seguros conforme as regras de instalação. Separação deficiente pode permitir que energia perigosa entre no circuito protegido.

A separação pode envolver distância física, divisórias, bandejas dedicadas, terminais marcados, práticas de fiação azul, barreiras certificadas ou métodos aprovados de instalação.

Aterramento e equipotencialização

Alguns sistemas de barreira Zener exigem aterramento confiável para operar corretamente. Isoladores galvânicos podem reduzir essa dependência, mas aterramento e equipotencialização ainda devem ser revistos no sistema completo.

Aterramento incorreto pode comprometer a proteção, criar ruído ou produzir diferenças de tensão inseguras entre circuitos.

Entradas de cabo e terminais corretos

Prensa-cabos, blocos de terminais, conectores e entradas do invólucro devem corresponder à certificação e ao ambiente de instalação. Um dispositivo certificado pode se tornar não conforme se entradas inadequadas forem usadas.

Instaladores devem seguir condições do certificado, classificação ambiental, requisitos de proteção mecânica e regras de fiação para áreas perigosas.

Inspeção antes da energização

Antes de aplicar energia, a instalação deve ser verificada quanto a marcação correta, adequação da área, roteamento de cabos, compatibilidade da barreira, parâmetros de malha, aterramento, separação, aperto dos terminais e disponibilidade da documentação.

Essa inspeção ajuda a detectar erros antes de o sistema operar em área perigosa.

Onde esse nível de proteção é aplicado

Instrumentação de processo

Transmissores de pressão, sensores de temperatura, medidores de vazão, instrumentos de nível, detectores de gás e malhas de medição usam comumente segurança intrínseca porque exigem sinais de baixa potência em áreas perigosas.

Ex ib pode ser selecionado quando a classificação da área e o nível de proteção permitirem, especialmente em aplicações de Zona 1 que exigem fiação de campo robusta e prática.

Interfaces de automação industrial

Módulos de entrada/saída de PLC, isoladores de sinal, conversores de comunicação, indicadores de operador e interfaces de controle de baixa potência podem usar circuitos intrinsecamente seguros para conectar dispositivos de campo em zonas perigosas.

O sistema deve ser avaliado do painel de controle ao dispositivo de campo, incluindo cabos e aparelhos associados.

Equipamentos portáteis e de mão

Testadores de mão, dispositivos portáteis de comunicação, ferramentas de inspeção, instrumentos de calibração e equipamentos de manutenção podem precisar de certificação Ex quando usados em áreas perigosas.

Segurança da bateria, durabilidade do invólucro, restrições de carregamento e instruções ao usuário são especialmente importantes para dispositivos portáteis.

Monitoramento remoto e telemetria

Parques de tanques, dutos, áreas de armazenamento químico, instalações de águas residuais e locais de energia podem usar telemetria de baixa potência em locais perigosos. A segurança intrínseca pode apoiar comunicação de sensores enquanto limita o risco de ignição.

Dispositivos sem fio ainda exigem avaliação cuidadosa de bateria, antena, potência de RF, invólucro e temperatura.

Não conformidades comuns

Usar o nível de proteção errado

Usar equipamento certificado para área menos exigente em zona mais perigosa é erro grave. O nível de proteção deve corresponder à área classificada e à substância perigosa.

Misturar componentes certificados e não certificados

Substituir barreira, conector, bateria ou conjunto de cabo certificado por peça comum pode invalidar a avaliação de segurança intrínseca.

Ignorar parâmetros de cabo

Cabos de campo longos podem acrescentar capacitância e indutância. Se esses valores excederem os parâmetros permitidos, a malha pode deixar de atender aos requisitos de segurança.

Faltar condições especiais de uso

Certificados podem incluir condições especiais relacionadas a orientação de instalação, risco eletrostático, proteção contra impacto, temperatura ambiente, entradas de cabo ou restrições de manutenção.

Baixa durabilidade da etiqueta

Se as marcações ficarem ilegíveis, inspetores e pessoal de manutenção podem não conseguir verificar a adequação do equipamento. Marcação durável faz parte da conformidade de qualidade.

A qualidade Ex ib é comprovada por uma cadeia completa: projeto certificado, fabricação controlada, marcação correta, parâmetros de malha compatíveis, instalação adequada e inspeção documentada.

Manutenção e verificação periódica

A manutenção deve preservar a condição de segurança certificada. Técnicos não devem modificar circuitos, substituir componentes, trocar baterias, alterar entradas de cabos ou reparar placas, salvo quando o procedimento for permitido pelo certificado e pelas instruções do fabricante.

A inspeção periódica deve confirmar que etiquetas permanecem legíveis, o invólucro está aceitável, prensa-cabos estão íntegros, terminais estão firmes, barreiras estão corretas, separação da fiação permanece em vigor e não houve dano ambiental.

Quando o equipamento é transferido, reutilizado ou conectado a outro sistema, a avaliação da malha deve ser repetida. Um dispositivo adequado em um circuito pode não ser adequado em outro se o aparelho associado ou os parâmetros de cabo mudarem.

Perguntas frequentes

Equipamento Ex ib pode ser usado na Zona 0?

Normalmente não. A Zona 0 geralmente exige nível de proteção mais alto, como Ex ia, quando se usa segurança intrínseca. Sempre verifique certificado, marcação e classificação da área.

Baixa tensão significa automaticamente segurança intrínseca?

Não. Segurança intrínseca depende de limitação de energia certificada, avaliação de falhas, controle de temperatura, regras construtivas e compatibilidade do sistema, não apenas de baixa tensão nominal.

Um dispositivo intrinsecamente seguro danificado ainda pode ser usado?

Não. Dano visível, marcação ilegível, invólucro rachado, terminais soltos ou suspeita de falha interna devem ser investigados antes de o dispositivo voltar ao serviço.

Por que parâmetros de cabo entram nos cálculos de malha?

Cabos acrescentam capacitância e indutância, que podem armazenar energia. O circuito completo deve permanecer dentro dos limites certificados para o dispositivo de campo e o aparelho associado selecionados.

Quem deve verificar uma instalação Ex ib?

A verificação deve ser feita por pessoal competente familiarizado com classificação de áreas perigosas, malhas de segurança intrínseca, normas aplicáveis, condições de certificado e regras locais de instalação.
