A proteção contra surtos combina dispositivos de proteção, aterramento, equipotencialização, projeto de cabeamento e métodos de instalação coordenados para limitar sobretensões transitórias e desviar a corrente de surto para longe de equipamentos sensíveis. Ela é usada para proteger sistemas de distribuição de energia, painéis de controle, linhas de telecomunicações, redes de dados, sistemas de segurança, automação industrial, sistemas de energia renovável, eletrônica predial e equipamentos externos.

Um surto pode durar apenas microssegundos, mas seu impacto pode ser sério. Ele pode danificar fontes de alimentação, portas de comunicação, placas de circuito, sensores, controladores, switches de rede, câmeras, controladoras de acesso, roteadores, medidores, alarmes e dispositivos de campo. Em casos severos, o resultado não é apenas custo de substituição, mas também interrupção de serviço, perda de dados, risco de segurança e falhas ocultas recorrentes.

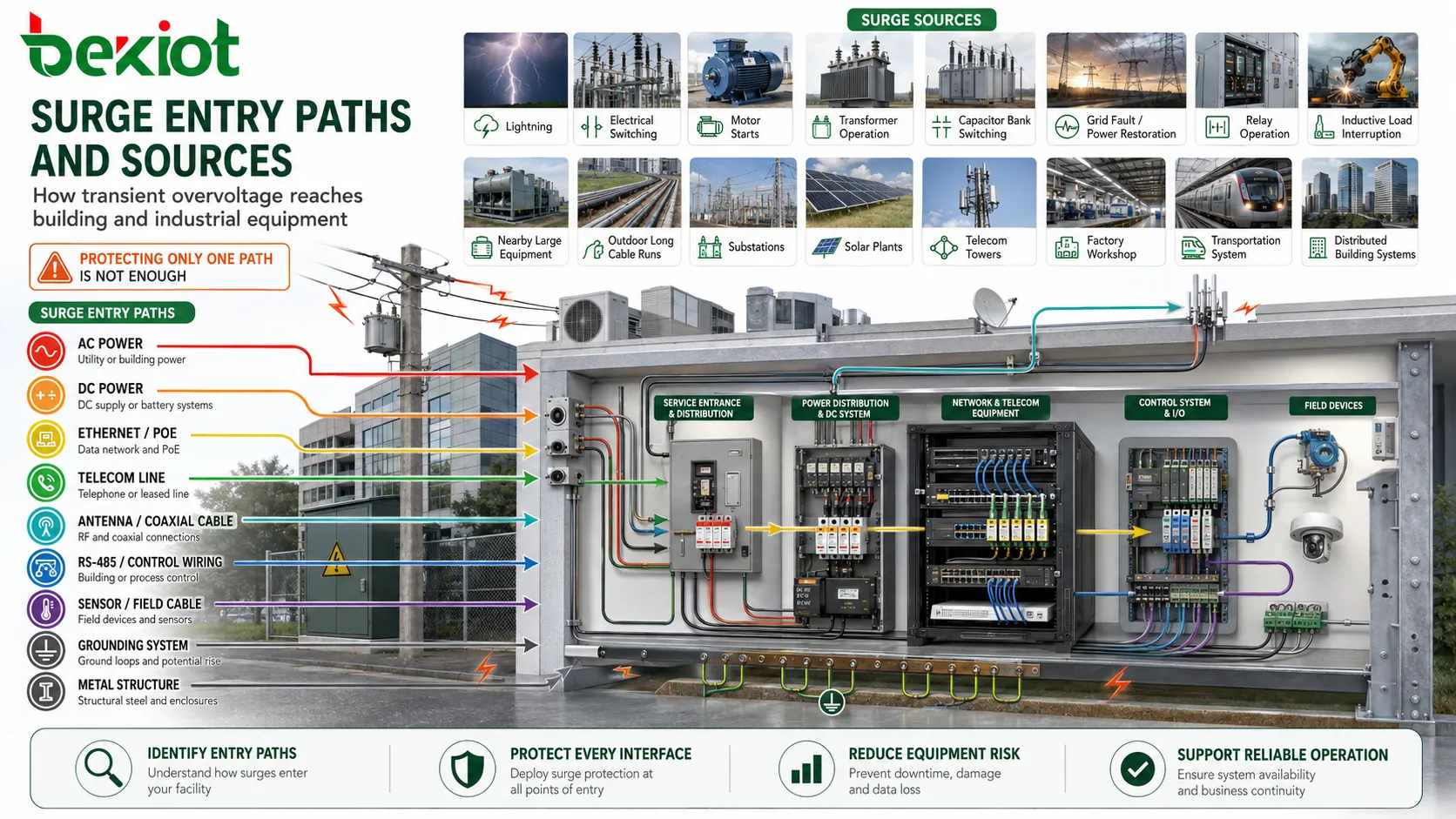

De onde vêm as sobretensões transitórias

Surtos são frequentemente associados a raios, mas o raio é apenas uma fonte. Chaveamento elétrico, partida de motores, operação de transformadores, chaveamento de bancos de capacitores, falhas na rede, restauração de energia, atuação de relés, interrupção de cargas indutivas e grandes equipamentos próximos também podem criar eventos curtos de sobretensão.

Instalações externas, longos trechos de cabos, equipamentos em telhados, entradas de serviço, subestações, usinas solares, torres de telecomunicações, oficinas industriais, sistemas de transporte e sistemas prediais distribuídos são mais expostos porque a fiação pode captar e conduzir energia de surto por longas distâncias.

O planejamento da proteção deve começar pela identificação dos caminhos de entrada. A energia de surto pode entrar por alimentação CA, alimentação CC, Ethernet, PoE, cabo coaxial, RS-485, linhas telefônicas, alimentadores de antena, fiação de controle, cabos de sensores, condutores de aterramento ou estruturas metálicas. Proteger apenas um caminho pode deixar outro caminho aberto.

Normas que orientam a seleção do produto

Série IEC 61643

A série IEC 61643 é amplamente usada para dispositivos de proteção contra surtos. Diferentes partes se aplicam a circuitos e aplicações diferentes. Sistemas CA de baixa tensão, sistemas CC, instalações fotovoltaicas, redes de telecomunicações, redes de sinalização e componentes de proteção podem exigir referências normativas distintas.

Para circuitos de potência CA de baixa tensão, a IEC 61643-11 define requisitos e métodos de ensaio para dispositivos conectados a sistemas CA. Para redes de telecomunicações e sinalização, a IEC 61643-21 trata de dispositivos usados em linhas de comunicação e sinal, incluindo linhas que também podem transportar energia, como PoE.

UL 1449

A UL 1449 é uma importante norma norte-americana de segurança para dispositivos de proteção contra surtos. Ela é frequentemente citada ao selecionar equipamentos para instalações nos Estados Unidos ou listadas pela UL. A norma cobre segurança e avaliação de desempenho de produtos destinados a limitar surtos de tensão transitória.

Quando um projeto exige SPDs listados pela UL, o tipo exato do produto, a tensão nominal, o local de instalação, o invólucro, a corrente nominal de curto-circuito e as informações de marcação devem ser verificados cuidadosamente.

NEC e códigos elétricos locais

Códigos elétricos definem como os dispositivos de proteção devem ser instalados, conectados, aterrados e coordenados em edifícios e instalações reais. Nos Estados Unidos, os requisitos do NEC são importantes, mas a adoção pode variar por estado ou autoridade local.

Em qualquer região, o instalador deve verificar o código atualmente adotado, requisitos de inspeção local, uso do edifício, condições da entrada de serviço e exigências especiais para sistemas de emergência, residências, saúde, sites industriais ou instalações públicas.

EN, CE e regras regionais

Para mercados europeus, versões EN das normas IEC e rotas aplicáveis de conformidade CE podem ser relevantes. Em outras regiões, regulamentos elétricos locais, normas de concessionárias, códigos de incêndio, regras de telecomunicações e esquemas de certificação de produto também podem se aplicar.

Projetos internacionais não devem presumir que uma certificação atende automaticamente a todos os mercados. A documentação do produto deve corresponder à região de destino e à categoria de instalação.

Requisitos específicos de setores

Ferrovias, aplicações marítimas, fotovoltaica, energia eólica, óleo e gás, data centers, instalações médicas, aeroportos, torres de telecomunicações e sistemas de controle industrial podem exigir níveis de proteção ou práticas de instalação adicionais. Esses ambientes frequentemente têm maior exposição, necessidade crítica de continuidade ou requisitos de segurança mais rígidos.

As equipes de projeto devem revisar tanto as normas do produto quanto os padrões de projeto do sistema. Um SPD qualificado sozinho não garante um sistema de proteção qualificado se aterramento, equipotencialização, roteamento de cabos e coordenação forem deficientes.

Como os níveis de proteção normalmente são expressos

O nível de proteção não é um único número. Ele é descrito por várias classificações e parâmetros, incluindo tensão máxima de operação contínua, nível de proteção de tensão, corrente nominal de descarga, corrente máxima de descarga, corrente de impulso, corrente nominal de curto-circuito, comportamento de resposta, modo de proteção e tipo de instalação.

Um valor baixo de proteção de tensão pode parecer atraente, mas precisa ser adequado à tensão do sistema e à corrente de surto esperada. Um dispositivo com alta capacidade de descarga ainda pode proteger mal se for instalado com cabos longos, aterramento fraco ou coordenação errada com dispositivos a jusante.

Por isso, os níveis de proteção devem ser interpretados junto com a posição de instalação, proteção a montante, tipo de aterramento do sistema, comprimento dos cabos, risco de exposição e capacidade de suportabilidade do equipamento protegido.

Coordenação de Type 1, Type 2 e Type 3

Type 1 na entrada de serviço

Dispositivos Type 1 são normalmente usados na origem da instalação ou na entrada de serviço, onde surtos de alta energia podem entrar no edifício. Eles são frequentemente selecionados quando há proteção externa contra raios, linhas aéreas, alta exposição ou necessidade de suportar correntes de impulso maiores.

O objetivo é reduzir a maior parte da energia de surto de entrada antes que ela se espalhe pelo sistema de distribuição interno. A posição e a equipotencialização são críticas porque esse nível trata o primeiro caminho principal do surto.

Type 2 em painéis de distribuição

Dispositivos Type 2 são comumente instalados em quadros de distribuição, subpainéis, painéis de controle e pontos internos de distribuição elétrica. Eles reduzem a energia residual que permanece após a proteção a montante ou que é gerada dentro da instalação.

Em muitos edifícios e sites industriais, a proteção Type 2 é a camada central do controle de surtos em baixa tensão. Ela protege grupos de circuitos a jusante e reduz o estresse sobre equipamentos terminais.

Type 3 perto de cargas sensíveis

Dispositivos Type 3 são usados próximos a equipamentos sensíveis ou cargas finais. Eles limitam a tensão transitória restante no ponto de uso. Exemplos incluem dispositivos de controle, computadores, equipamentos de dados, painéis de segurança, instrumentação ou terminais de comunicação.

A proteção Type 3 geralmente não deve ser usada como única camada protetiva em instalações de alta exposição. Ela funciona melhor quando coordenada com dispositivos Type 1 ou Type 2 a montante.

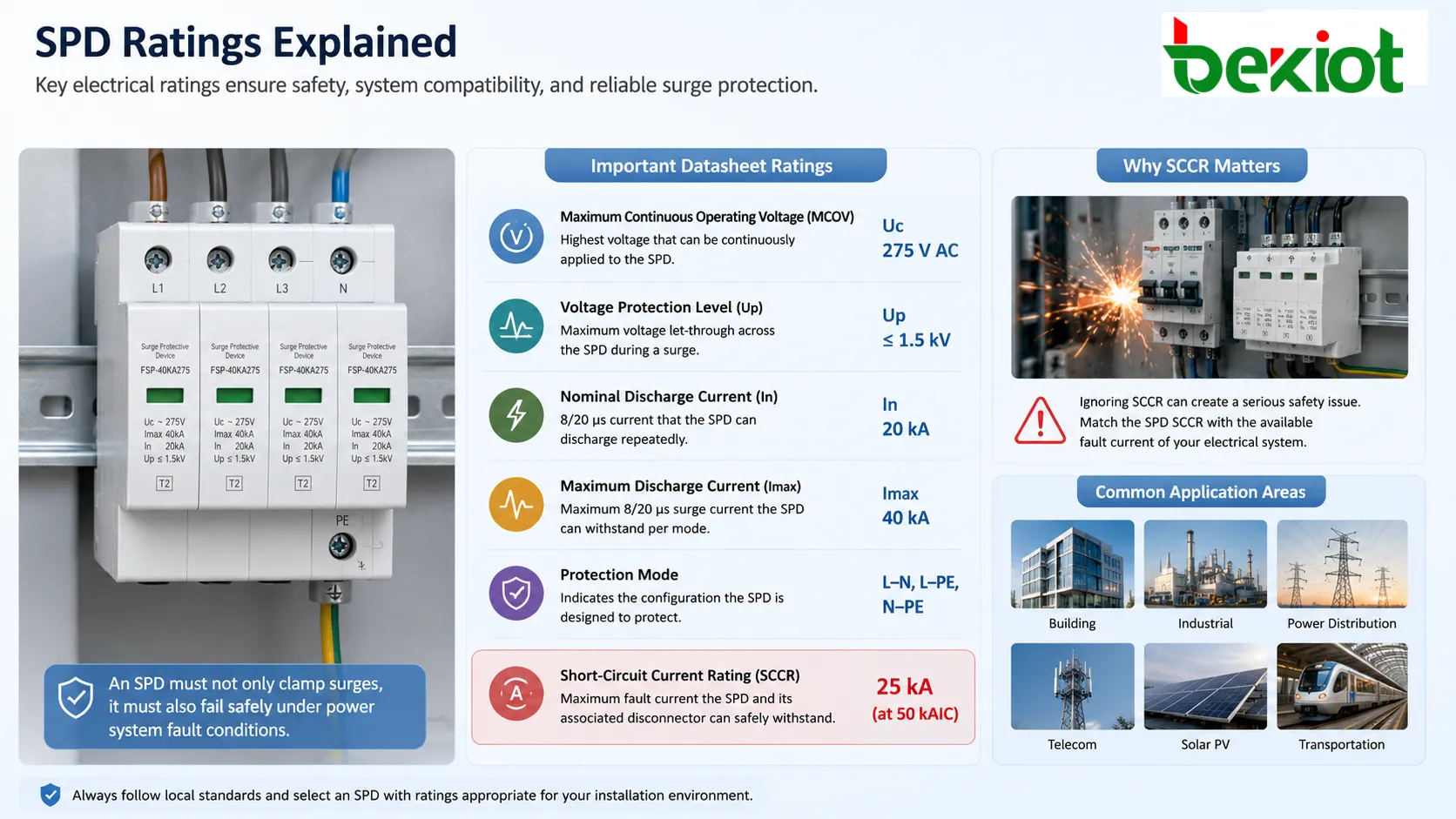

Classificações importantes em uma folha de dados

Tensão máxima de operação contínua

A tensão máxima de operação contínua define a maior tensão normal que o dispositivo pode suportar continuamente sem operar de forma incorreta. Ela deve ser selecionada conforme a tensão do sistema elétrico e a variação esperada.

Se esse valor for baixo demais, o dispositivo pode envelhecer rapidamente, aquecer ou falhar sob flutuações normais. Se for alto demais, o equipamento protegido pode receber tensão residual maior durante um surto.

Nível de proteção de tensão

O nível de proteção de tensão indica a tensão residual que aparece no lado protegido durante um ensaio de surto definido. Uma tensão residual menor geralmente significa melhor limitação, mas o valor deve ser considerado com a corrente de descarga e o comprimento dos condutores de instalação.

Fios de conexão longos podem acrescentar tensão durante eventos rápidos de surto. Mesmo um bom dispositivo pode ter desempenho ruim se instalado com cabos longos, em laço ou mal roteados.

Corrente nominal e máxima de descarga

A corrente nominal de descarga representa um nível de corrente de surto que o dispositivo pode suportar repetidamente em condições de ensaio definidas. A corrente máxima de descarga representa uma capacidade maior para um único evento sob condições especificadas.

Essas classificações ajudam a comparar robustez, mas não devem ser usadas isoladamente. Exposição do local, proteção a montante, aterramento do sistema e condições de falha esperadas também precisam ser consideradas.

Corrente de impulso

A corrente de impulso é especialmente importante para proteção de alta energia próxima à entrada de serviço ou áreas expostas a raios. Ela é frequentemente associada a dispositivos projetados para conduzir maior energia de surto relacionada a descargas atmosféricas.

Projetos com sistemas externos de proteção contra raios, alimentação aérea, estruturas externas expostas ou linhas críticas de entrada podem exigir maior capacidade de corrente de impulso.

Corrente nominal de curto-circuito

A corrente nominal de curto-circuito indica o nível de corrente de falta que o dispositivo e seu seccionador associado podem suportar com segurança no ponto de instalação. Ela deve corresponder à corrente de falta disponível no sistema elétrico.

Ignorar essa classificação pode criar um sério problema de segurança. Um SPD não deve apenas limitar surtos; ele também deve falhar com segurança sob condições de falta do sistema de energia.

Modos de proteção e caminhos de fiação

Linha para neutro

A proteção linha-neutro controla surtos de modo diferencial entre condutores ativos. Ela é importante para equipamentos conectados entre fase e neutro.

Esse modo ajuda a reduzir o estresse de tensão nas entradas de fonte de alimentação, circuitos de controle e cargas eletrônicas.

Linha para terra

A proteção linha-terra desvia a energia de surto dos condutores vivos para o caminho de terra de proteção. Ela é frequentemente importante para eventos relacionados a raios e de modo comum.

A qualidade do aterramento e da equipotencialização afeta diretamente esse modo. Um caminho de terra fraco pode limitar o desempenho e aumentar riscos de toque ou de equipamento.

Neutro para terra

A proteção neutro-terra pode ser necessária conforme o sistema de aterramento, configuração de fiação e projeto do dispositivo. Ela ajuda a gerenciar a elevação de tensão entre neutro e terra de proteção em certos eventos.

Esse modo deve ser selecionado conforme o tipo de sistema elétrico e os requisitos do código local.

Proteção de par de sinal

Linhas de dados e controle precisam de proteção entre pares de sinal e dos condutores de sinal para terra. Ethernet, RS-485, telefone, coaxial, laços de sensores e circuitos de alarme exigem tipos adequados de dispositivo.

O dispositivo de proteção deve corresponder à tensão de sinal, taxa de dados, tipo de conector, impedância de linha, requisitos PoE e estratégia de aterramento. Um SPD de potência não pode ser usado cegamente em uma linha de dados.

Proteção de energia, dados e telecomunicações

A proteção de energia CA geralmente é instalada em painéis principais, subpainéis, gabinetes de equipamentos e pontos de carga sensível. Ela protege contra surtos que entram pelos condutores de alimentação e perturbações internas de chaveamento.

A proteção de energia CC é usada em sistemas fotovoltaicos, sistemas de baterias, plantas de energia de telecomunicações, distribuição CC, transporte e equipamentos remotos. SPDs CC devem ser projetados para comportamento de arco e características de tensão em corrente contínua.

A proteção de dados e telecom é usada para Ethernet, PoE, telefone, comunicação serial, vídeo coaxial, alimentadores de antena, sensores e fiação de controle. Esses dispositivos devem preservar a integridade do sinal enquanto limitam a sobretensão transitória.

Um bom projeto protege todos os caminhos conectados na mesma fronteira. Se a energia estiver protegida, mas Ethernet não, a energia de surto ainda pode danificar o equipamento pela porta de rede.

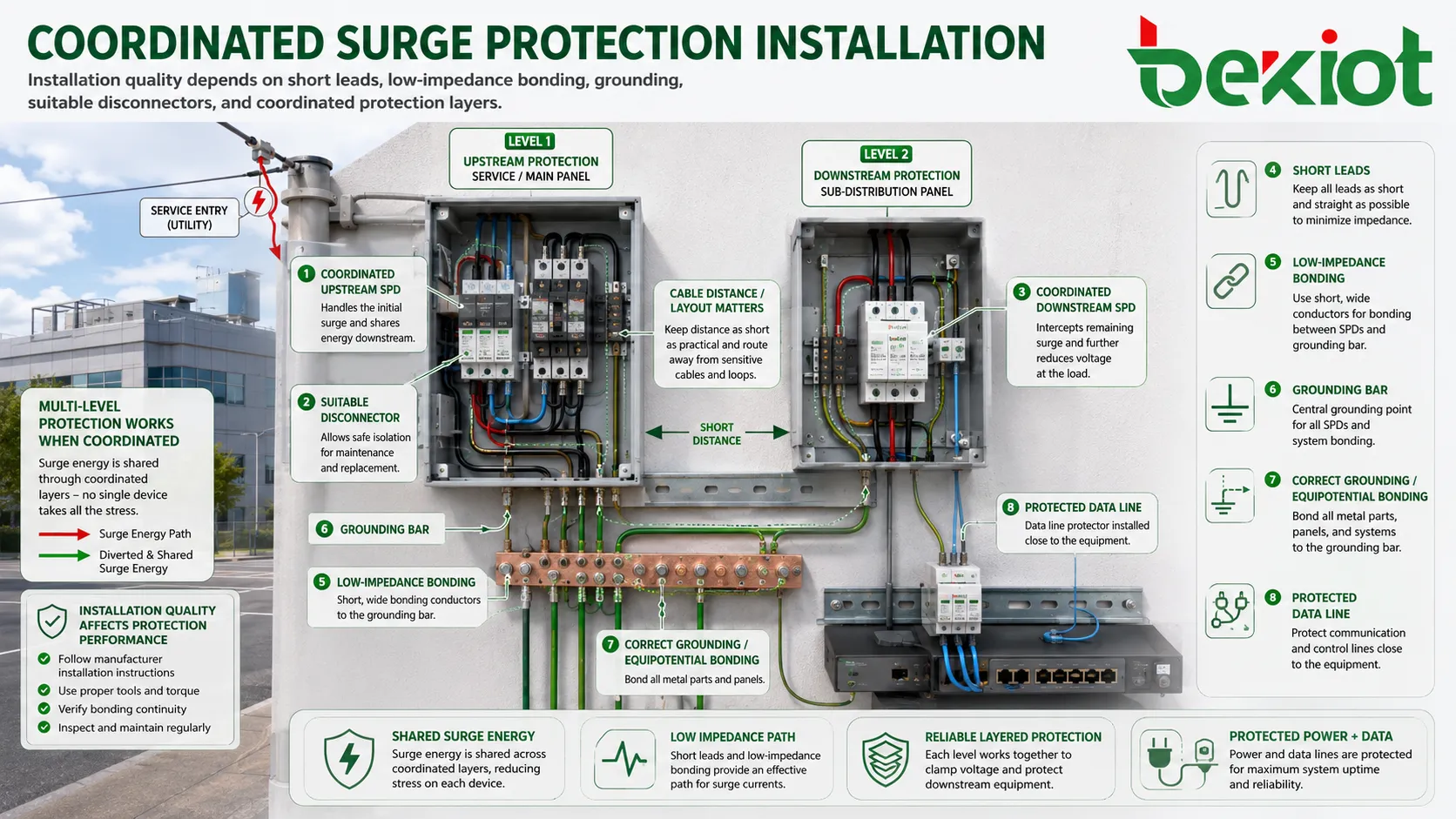

A qualidade da instalação determina o desempenho

Comprimento curto dos condutores

Os condutores de conexão devem ser os mais curtos e retos possível. Correntes rápidas de surto criam tensão sobre a indutância do fio, então condutores longos aumentam a tensão vista pelo equipamento protegido.

Uma instalação visualmente organizada nem sempre é eficaz. O caminho protegido mais curto costuma ser mais importante que a simetria visual dos cabos.

Equipotencialização de baixa impedância

A equipotencialização conecta partes metálicas, terra de proteção, dispositivos de surto, blindagens e pontos de referência para que a energia tenha um caminho controlado. Uma ligação ruim pode deixar grandes diferenças de tensão entre equipamentos.

Os condutores de equipotencialização devem ser dimensionados corretamente, bem conectados, resistentes à corrosão e roteados para reduzir impedância.

Proteção correta a montante

Muitos SPDs exigem proteção contra sobrecorrente a montante ou um seccionador interno/externo. Isso protege contra falha de fim de vida, curto-circuito ou estados anormais de operação.

O dispositivo de desconexão deve corresponder às instruções do fabricante, à corrente de falta disponível e aos requisitos do código elétrico.

Coordenação entre camadas

A proteção em múltiplos níveis só funciona se os dispositivos estiverem coordenados. Dispositivos a montante e a jusante devem compartilhar a energia de surto adequadamente e evitar que um único dispositivo suporte todo o esforço.

A coordenação depende do tipo de dispositivo, distância de cabo, nível de proteção de tensão, corrente nominal e layout do sistema. A orientação do fabricante deve ser seguida quando disponível.

Onde é aplicada

Edifícios comerciais

Torres de escritórios, hotéis, shopping centers, campi e edifícios públicos usam dispositivos de proteção para distribuição elétrica, salas de TI, elevadores, controle de acesso, CCTV, sonorização, interfaces de alarme de incêndio e automação predial.

Esses locais frequentemente precisam de proteção coordenada entre quadros principais, subpainéis, equipamentos em telhados, câmeras externas, sistemas de entrada e racks de rede.

Instalações industriais

Fábricas, armazéns, minas, refinarias, usinas e estações de tratamento de água contêm motores, inversores, PLCs, sensores, redes de comunicação, painéis de controle e dispositivos de campo externos. Surtos podem causar parada, sinais falsos ou danos.

A proteção industrial deve considerar tanto o risco externo de raios quanto as perturbações internas de chaveamento de equipamentos elétricos pesados.

Redes de telecomunicações e dados

Salas de telecomunicações, estações base, gabinetes externos, nós de fibra, switches, roteadores, dispositivos PoE, antenas e gateways de comunicação exigem proteção em caminhos de energia e sinal.

Aterramento e equipotencialização são especialmente importantes porque sistemas de telecom podem conectar equipamentos entre edifícios, torres, invólucros externos e longas rotas de cabo.

Segurança e vigilância

Câmeras externas, controladores de acesso, sistemas de portão, painéis de alarme, interfones, cancelas e dispositivos perimetrais frequentemente ficam expostos a surtos induzidos por raios por meio de cabos de energia e sinal.

A proteção deve ser instalada nos pontos de entrada do edifício e próxima aos dispositivos de campo expostos quando necessário.

Sistemas de energia renovável

Sistemas solares fotovoltaicos, armazenamento em baterias, energia eólica e inversores exigem proteção em strings CC, saída CA, linhas de comunicação, equipamentos de monitoramento e redes de aterramento.

A proteção CC exige seleção adequada do dispositivo porque o comportamento de falha em CC difere dos sistemas CA.

Manutenção e monitoramento de fim de vida

Dispositivos de proteção contra surtos são sacrificialmente projetados. Eles absorvem ou desviam energia transitória e podem degradar-se com o tempo. Um dispositivo que suportou surtos repetidos pode não fornecer mais o mesmo nível de proteção.

Muitos produtos incluem janelas de status, contatos de alarme, saídas de monitoramento remoto, cartuchos substituíveis ou indicadores de fim de vida. Esses itens devem ser verificados durante a manutenção rotineira.

Após um evento de raio, falha elétrica importante, falha inexplicada de equipamento ou disparo repetido de disjuntor, o sistema de proteção deve ser inspecionado. Substituir dispositivos danificados faz parte de manter a camada de proteção eficaz.

Lista de verificação de seleção

Identifique primeiro o circuito protegido. Alimentação CA, alimentação CC, Ethernet, PoE, RS-485, telefone, coaxial, sensor e circuitos de controle exigem dispositivos diferentes.

Combine a tensão nominal e o tipo de sistema. O dispositivo deve se adequar à tensão normal de operação, ao sistema de aterramento, à frequência, ao caminho de corrente e às condições de falha.

Escolha o nível de instalação. Entrada de serviço, quadro de distribuição, gabinete de equipamento e proteção no ponto de uso têm funções diferentes.

Revise classificações importantes. Verifique tensão máxima de operação contínua, nível de proteção de tensão, corrente de descarga, corrente de impulso, corrente nominal de curto-circuito, modos de proteção e marcas de certificação.

Planeje a instalação física. Comprimento dos condutores, posição da barra de terra, caminho de equipotencialização, roteamento de cabos, grau do invólucro e seleção do seccionador a montante são tão importantes quanto o próprio dispositivo.

A proteção eficaz contra surtos não é um único componente. É um sistema coordenado de seleção baseada em normas, posicionamento em camadas, conexões curtas, aterramento, equipotencialização e inspeção regular.

Perguntas frequentes

Um único dispositivo pode proteger um edifício inteiro?

Um dispositivo no painel principal pode reduzir a energia de surto de entrada, mas equipamentos sensíveis muitas vezes ainda precisam de proteção a jusante. Edifícios grandes ou complexos geralmente exigem proteção em camadas.

Uma corrente de surto mais alta sempre significa melhor proteção?

Nem sempre. A corrente nominal mostra capacidade de lidar com energia, mas tensão residual, qualidade da instalação, coordenação e tipo de circuito também determinam o desempenho da proteção.

Por que dispositivos protegidos ainda falham às vezes?

Possíveis causas incluem caminhos de sinal sem proteção, aterramento ruim, condutores longos, classificação insuficiente, tipo de dispositivo incorreto, módulos vencidos ou energia de surto além do nível de projeto.

Linhas Ethernet e PoE devem ter proteção separada?

Sim, quando houver risco de exposição. Linhas Ethernet e PoE precisam de proteção projetada para velocidade de dados, nível de potência PoE, tipo de conector e integridade do sinal.

O que deve ser verificado em uma inspeção de rotina?

Verifique indicadores de status, contatos de alarme, condição dos cartuchos, conexões de terra, condutores de equipotencialização, comprimento dos cabos, descoloração, terminais soltos, entrada de água e se ocorreu algum surto recente.
