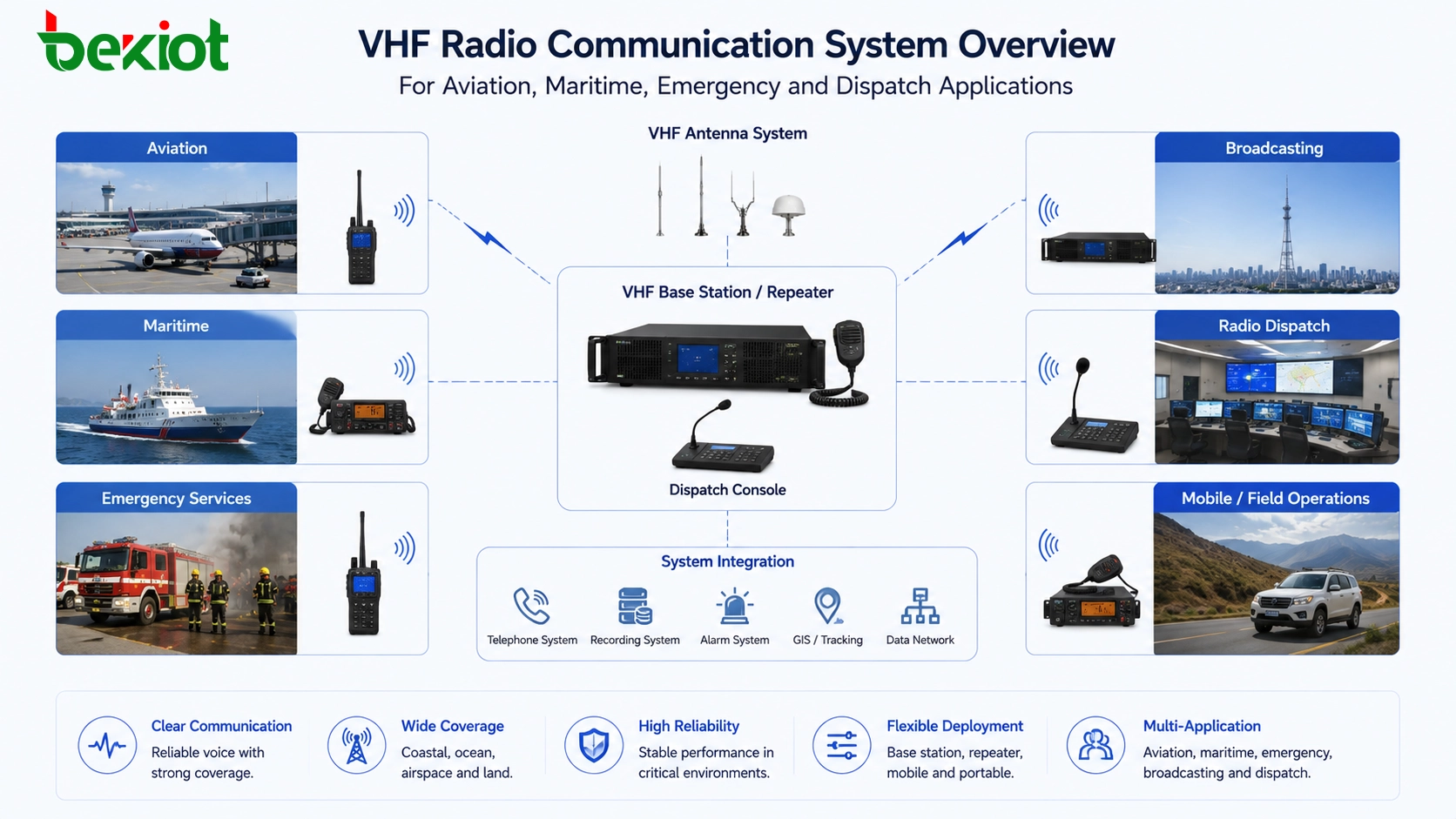

Frequência Muito Alta, comumente conhecida como VHF, é uma faixa de radiofrequência que varia de 30 MHz a 300 MHz. Os sistemas de comunicação que utilizam esta faixa de frequência são geralmente referidos como sistemas de comunicação por rádio VHF. Em projetos de engenharia práticos, a VHF é frequentemente discutida quando a comunicação por rádio precisa ser conectada a plataformas de despacho, centros de comando, sistemas de emergência ou redes de comunicação unificada.

A comunicação VHF é diferente da comunicação de voz comum baseada em VoIP. A VoIP geralmente depende de redes IP, sinalização SIP, servidores e terminais digitais, enquanto a comunicação por rádio VHF funciona através de transmissão por radiofrequência pelo ar. Devido às suas características de propagação, a VHF é amplamente utilizada em radiodifusão, aviação, comunicações marítimas, resposta a emergências e rádio amador. Entre estes, a aviação e as comunicações marítimas são dois dos cenários de projeto mais comuns onde os rádios VHF precisam ser integrados com sistemas modernos de comando e despacho.

Por que esta faixa de frequência é amplamente utilizada

A faixa de 30 MHz a 300 MHz proporciona à comunicação VHF um equilíbrio útil entre cobertura, clareza de voz, tamanho da antena e confiabilidade do sistema. Em comparação com algumas bandas de frequência mais baixas, a VHF pode suportar uma comunicação de voz mais clara em muitos ambientes práticos. Em comparação com sistemas de frequência mais alta, a VHF pode frequentemente fornecer uma cobertura de área mais estável para comunicações em linha de visão ou quase linha de visão.

Em projetos reais, a VHF é geralmente selecionada onde a comunicação de voz rápida, a cobertura de campo de ampla área e a operação direta por rádio são mais importantes do que serviços de dados complexos. É especialmente útil em locais onde os operadores precisam de comunicação imediata por pressionar para falar, como aeroportos, portos, embarcações, estações costeiras, centros de comando de emergência e equipes de operações de campo.

A força da VHF não é apenas a própria faixa de frequência. Seu valor também vem de padrões industriais maduros, hábitos operacionais estabelecidos há muito tempo e ecossistemas dedicados de equipamentos de rádio. Os setores de aviação e marítimo já construíram muitos procedimentos operacionais em torno do rádio VHF, portanto, os projetos de integração geralmente precisam respeitar as regras de rádio existentes em vez de substituí-las por sistemas de voz de rede comuns.

Como difere da comunicação baseada em VoIP

A comunicação VoIP é construída em redes de pacotes. As chamadas são geralmente controladas por servidores SIP, plataformas IPPBX, softswitches ou sistemas de comunicação unificada. Os usuários se comunicam através de telefones IP, softphones, consoles de despacho, gateways ou aplicativos móveis. Esta arquitetura é flexível, escalável e fácil de integrar com sistemas empresariais.

A comunicação VHF segue uma lógica diferente. Um usuário de rádio transmite voz através de um canal de radiofrequência específico. Outros rádios ou estações terrestres sintonizadas nesse canal podem receber a transmissão. Em muitos casos, a comunicação é half-duplex, ou seja, uma parte fala enquanto as outras ouvem. A operação por pressionar para falar é comum, e a disciplina de canal é importante.

Devido a esta diferença, os rádios VHF não podem normalmente ser tratados como telefones SIP comuns ou terminais IP. Se um projeto precisar que os rádios VHF se comuniquem com telefones, consoles de despacho, sistemas de gravação, plataformas de emergência ou usuários VoIP, geralmente é necessária uma camada de integração. Esta camada pode lidar com o acesso de áudio, controle de pressionar para falar, transmissão SIP, roteamento e vinculação de sistemas.

Onde a VHF é comumente aplicada

A VHF é utilizada em vários setores. Na radiodifusão, historicamente tem sido associada à transmissão de rádio e televisão. Na comunicação de emergência, pode fornecer links de voz de campo quando as equipes precisam de coordenação rápida. No rádio amador, a VHF é usada para atividades de comunicação pessoais, técnicas e comunitárias. No entanto, em projetos de integração de engenharia, os requisitos mais frequentes geralmente vêm de cenários de aviação e marítimos.

A comunicação de aviação e marítima tem requisitos operacionais claros, uso de canais estabelecido e equipamentos de rádio dedicados. Estes sistemas não são apenas ferramentas de comunicação; eles também fazem parte dos procedimentos de segurança, navegação, coordenação e resposta a emergências. É por isso que a integração VHF deve ser tratada com cuidado, especialmente ao conectar rádios a plataformas de comando ou sistemas baseados em IP.

Comunicação de aviação em projetos aeroportuários

A comunicação de aviação utiliza tanto recursos de alta frequência como de frequência muito alta. Em muitas referências de comunicação de aviação, a HF é comumente associada a 2 MHz a 30 MHz, enquanto a comunicação VHF de aviação frequentemente opera dentro de 118 MHz a 136,975 MHz. Os rádios VHF de aviação são usados principalmente para comunicação entre aeronaves e estações terrestres, como torres, salas de controle, equipes de operações aeroportuárias e posições de comando relacionadas.

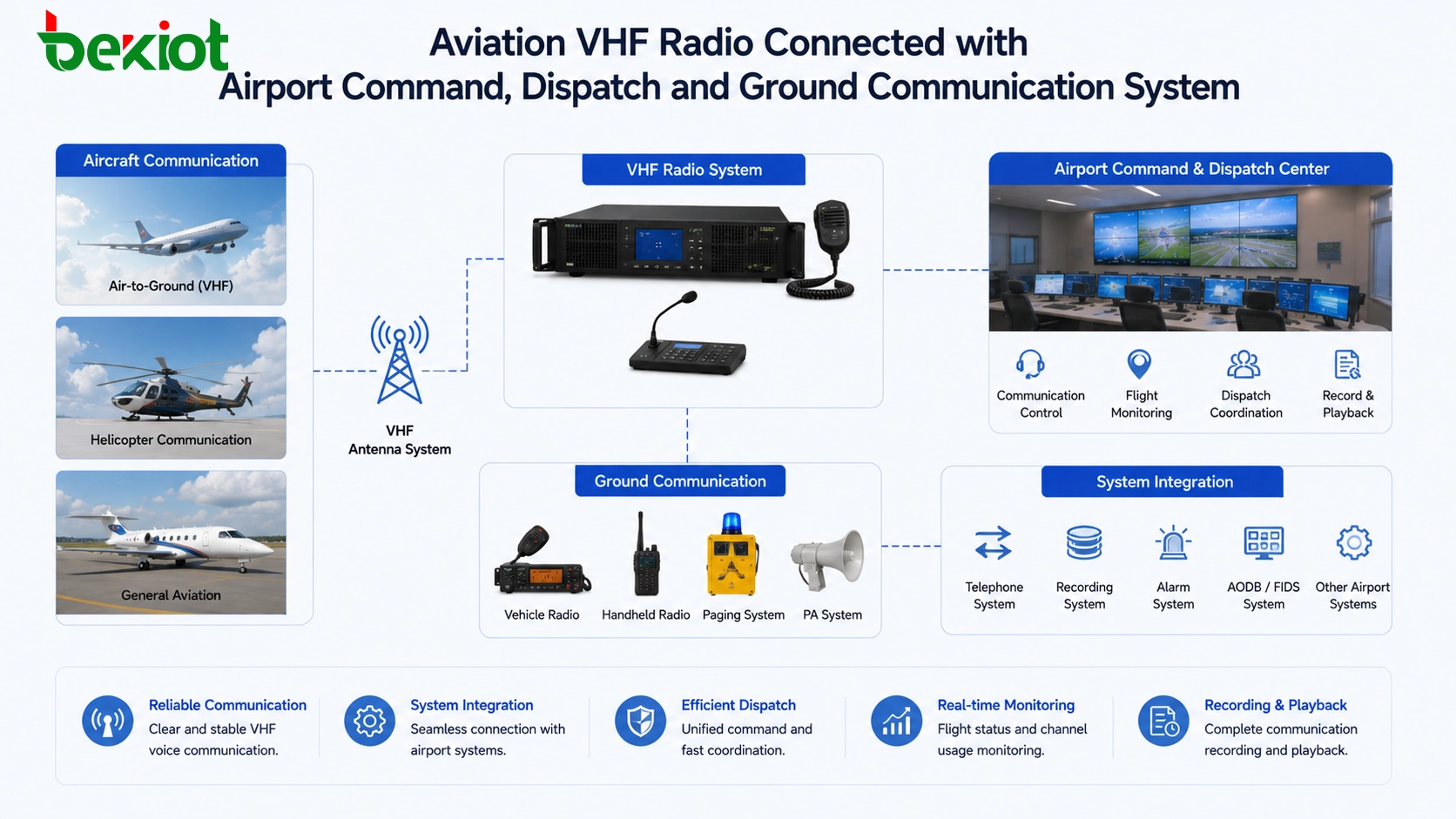

Em projetos aeroportuários, os integradores podem encontrar requisitos para conectar rádios VHF de aviação a um sistema de comando e despacho. O objetivo geralmente não é substituir o sistema de rádio de aviação, mas permitir que operadores autorizados em um centro de comando monitorem, coordenem ou se comuniquem através do canal de rádio existente sob as regras operacionais do projeto.

O equipamento de rádio de aviação típico pode incluir um alto-falante, microfone de mão, display, botões de controle, conexão de antena e fonte de alimentação dedicada. Como os rádios de aviação frequentemente precisam de potência de transmissão confiável e operação estável, o planejamento de energia e a qualidade da instalação são importantes. O design de integração também deve considerar a correspondência de nível de áudio, controle PTT, aterramento, interferência eletromagnética e segurança operacional.

Rádio marítimo para navios e operações portuárias

A comunicação VHF marítima é amplamente utilizada entre embarcações e estações costeiras, embarcações e portos, e embarcações operando próximas umas das outras. Suporta a comunicação de navegação diária, coordenação portuária, troca de informações de tráfego, alertas meteorológicos, alertas de socorro e assistência de emergência. Para muitas operações de embarcações regulamentadas, o rádio marítimo é uma ferramenta de comunicação essencial antes da partida.

Os rádios VHF marítimos têm seu próprio plano de frequências. Uma faixa VHF marítima comumente referenciada inclui frequências de transmissão de estação de navio de 156,025 MHz a 157,425 MHz e frequências de recepção de 156,050 MHz a 162,025 MHz. Estes valores são importantes no planejamento do sistema porque o equipamento, a antena e o método de integração devem corresponder ao ambiente de rádio correto.

Um ponto de comunicação marítima bem conhecido é o Canal 16, que é amplamente utilizado como canal internacional de socorro, segurança e chamada. Em situações de emergência no mar, mudar para o Canal 16 permite que navios próximos e estações relevantes recebam comunicações de socorro e forneçam assistência de acordo com os procedimentos marítimos.

Em projetos portuários, costeiros, offshore e de terminais não tripulados, a integração do rádio marítimo pode ser necessária para o despacho centralizado. Um centro de comando pode precisar se comunicar com embarcações, barcos de patrulha, equipes de operações portuárias ou posições de segurança marítima através do canal de rádio existente. Nesses casos, o sistema de rádio VHF pode ser conectado a consoles de despacho, sistemas de gravação, plataformas de comunicação IP ou sistemas de gestão de emergências.

Desafios de integração em projetos reais

Embora os rádios VHF sejam maduros e confiáveis, integrá-los em plataformas de comunicação modernas nem sempre é simples. Muitos rádios são projetados para operação direta por rádio em vez de integração de sistemas abertos. Alguns dispositivos podem não fornecer interfaces externas padrão, e alguns podem exigir cablagem personalizada para acessar áudio, saída de alto-falante, entrada de microfone, controle PTT ou sinais de controle.

A equipe do projeto também deve considerar como a voz será transmitida depois de sair do dispositivo de rádio. Se o sistema de destino for baseado em SIP ou VoIP, o áudio do rádio pode precisar ser convertido em um fluxo de voz IP. Se os usuários de despacho precisarem falar de volta através do rádio, o sistema também deve suportar o controle de pressionar para falar do lado do despacho.

Além disso, a comunicação por rádio tem características operacionais que diferem das chamadas telefónicas comuns. Uma chamada telefónica é geralmente ponto a ponto e full-duplex. Um canal de rádio pode ser compartilhado por múltiplos usuários e pode exigir uma ordem de fala rigorosa. A plataforma de integração deve evitar criar confusão no canal de rádio, especialmente em ambientes de aviação, marítimos e de emergência.

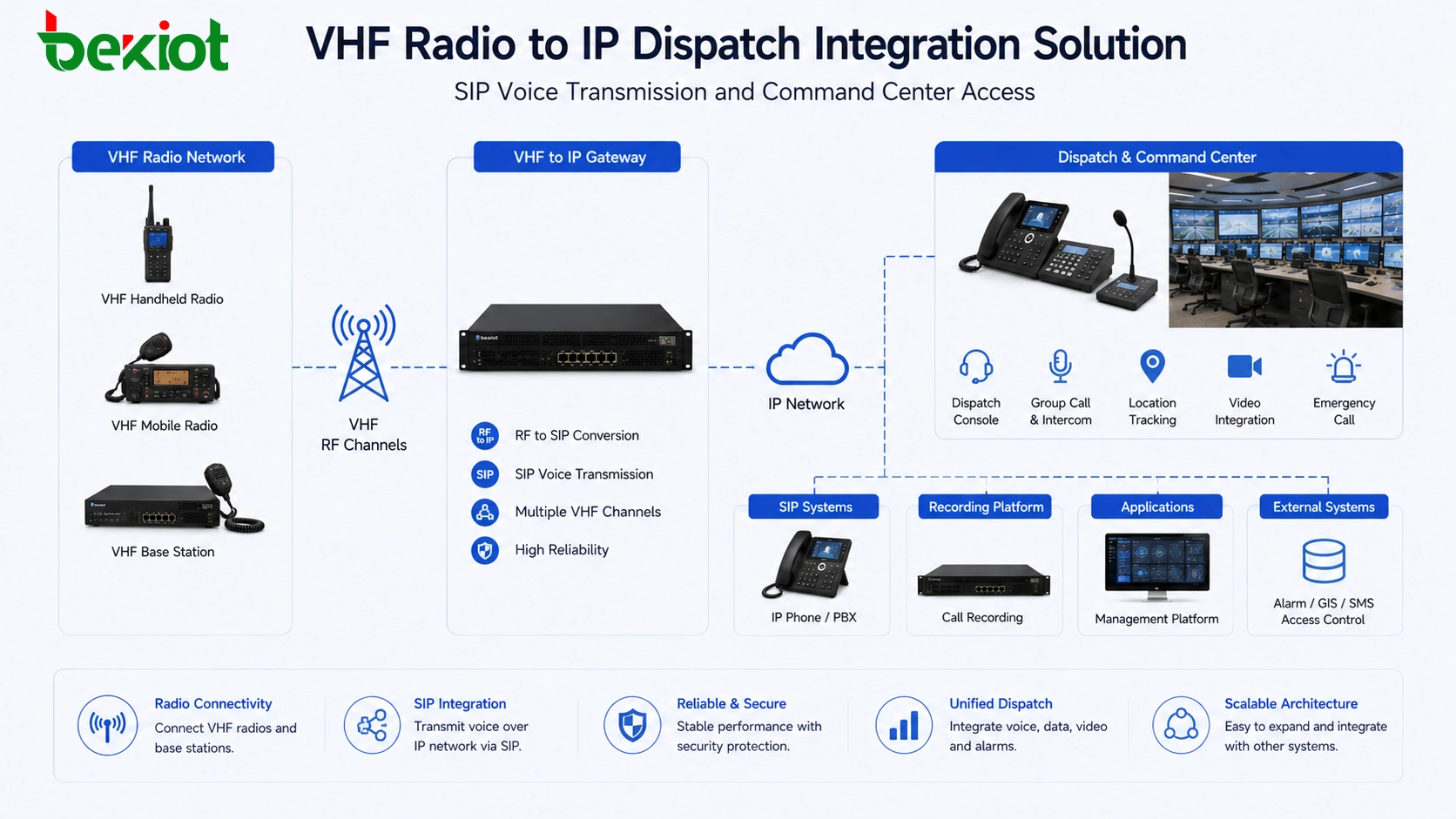

Uma arquitetura prática para conexão VHF-IP

Uma arquitetura de integração comum inclui quatro camadas. A primeira camada é o equipamento de rádio VHF, incluindo rádios de aviação, rádios marítimos, antenas, fonte de alimentação e acessórios de áudio locais. A segunda camada é a camada de acesso ao rádio, que conecta a entrada de áudio, a saída de áudio, o controle PTT e outros sinais necessários.

A terceira camada é a camada de conversão de comunicação. Esta camada pode converter o áudio e os sinais de controle do lado do rádio em comunicação de voz baseada em IP. Em muitos projetos, o SIP é usado para que os canais de rádio VHF possam interoperar com consoles de despacho, telefones IP, softphones, sistemas de gravação e plataformas de comunicação unificada.

A quarta camada é a camada de aplicação. Isso pode incluir centros de operações aeroportuárias, salas de despacho portuário, plataformas de comando de emergência, sistemas de gravação de chamadas, telas GIS, sistemas de vinculação de alarmes e painéis de comunicação unificada. Através desta arquitetura, o rádio VHF permanece como o recurso de comunicação de campo, enquanto a plataforma de comando obtém capacidade de acesso e gestão centralizada.

Cenários de projeto típicos

Pontos de design antes da implantação

Confirmar a frequência de rádio e o caso de uso

O projeto deve identificar claramente se o sistema de rádio é usado para fins de comunicação de aviação, marítimos, de emergência, industriais ou outros. A faixa de frequência, as regras de canal, as permissões operacionais e os procedimentos de comunicação podem ser diferentes em cada campo. A integração deve seguir o ambiente de comunicação real.

Verificar as interfaces disponíveis

Nem todos os rádios VHF fornecem portas de expansão convenientes. Alguns podem exigir acesso através de microfone, alto-falante, acessório ou cabos de interface personalizados. Antes do design do sistema, os engenheiros devem confirmar se a entrada de áudio, a saída de áudio, o controle PTT e os requisitos de alimentação podem ser conectados de forma segura e confiável.

Adaptar os sinais de áudio e controle

A correspondência de nível de áudio é importante. Se o nível de entrada for muito baixo, o lado remoto pode ouvir um áudio fraco. Se for muito alto, pode ocorrer distorção. O controle PTT também deve ser testado cuidadosamente para garantir que o rádio transmita apenas quando autorizado e não permaneça ativado inesperadamente.

Planear as regras de despacho e permissões

Quando o rádio VHF está conectado a uma plataforma de despacho, nem todos os utilizadores devem ter a mesma permissão de controlo. O sistema deve definir quem pode ouvir, quem pode transmitir, quem pode gravar, quem pode gerir canais e quem pode aceder aos registos de comunicação históricos.

Considerar a gravação e a vinculação de eventos

Em aplicações de aviação, marítimas e de emergência, a rastreabilidade da comunicação pode ser importante. A gravação, os carimbos de data/hora, as informações do canal, a identidade do operador e a vinculação de eventos devem ser considerados se o projeto precisar de revisão posterior, preservação de evidências ou análise de operações.

Por que a experiência é importante na integração VHF

A comunicação VHF tem fortes características industriais. Os sistemas de rádio de aviação e marítimos têm planos de frequência específicos, hábitos de operação, procedimentos de emergência e formas de equipamento. Uma abordagem de integração VoIP geral nem sempre é suficiente. A equipe do projeto deve entender tanto o lado do rádio quanto o lado da comunicação IP.

A dificuldade técnica muitas vezes está nos detalhes: adaptação de cabos, temporização PTT, controlo de nível de áudio, tratamento de eco e ruído, disciplina do canal de rádio, interoperabilidade SIP, caminho de gravação e design de permissões do sistema. Um pequeno erro pode causar má qualidade de áudio, transmissão instável, controlo de canal incorreto ou confusão operacional.

Por esta razão, a integração VHF deve ser planeada como um projeto de engenharia de comunicações, em vez de uma simples tarefa de conexão de dispositivos. Testes adequados com rádios reais, utilizadores de despacho reais, condições de rede reais e fluxos de trabalho operacionais reais são necessários antes da entrega do sistema.

Conclusão final

VHF refere-se à banda de radiofrequência de 30 MHz a 300 MHz e é amplamente utilizada em radiodifusão, aviação, comunicações marítimas, resposta a emergências e rádio amador. Em projetos de integração práticos, as aplicações de aviação e marítimas são especialmente comuns porque ambos os campos dependem fortemente da comunicação por rádio VHF dedicada.

A comunicação VHF de aviação frequentemente opera dentro de 118 MHz a 136,975 MHz e é usada para comunicação aeronave-solo e operações aeroportuárias. Os sistemas VHF marítimos utilizam comumente frequências em torno de 156 MHz a 162 MHz, com o Canal 16 servindo como um importante canal internacional de socorro e segurança.

Quando os rádios VHF precisam trabalhar com centros de comando, consoles de despacho, sistemas VoIP, plataformas de gravação de chamadas ou sistemas de gestão de emergências, geralmente é necessária uma camada de integração de rádio para IP. Uma solução bem projetada deve preservar a confiabilidade da comunicação por rádio, adicionando acesso centralizado, interoperabilidade SIP, gravação, controlo de despacho e vinculação de plataforma.

Perguntas frequentes

A VHF é o mesmo que a comunicação por walkie-talkie?

Não exatamente. Alguns walkie-talkies podem usar VHF, mas a VHF é uma banda de frequência, não um tipo específico de dispositivo. Rádios de aviação, rádios marítimos, rádios de emergência e outros sistemas também podem operar dentro das faixas VHF.

Os rádios VHF podem comunicar diretamente com telefones IP?

Geralmente não diretamente. Os rádios VHF e os telefones IP utilizam mecanismos de comunicação diferentes. Uma camada de conversão ou integração é normalmente necessária para fazer a ponte entre o áudio do rádio e os sistemas de voz baseados em SIP.

Por que o Canal 16 é importante na comunicação marítima?

O Canal 16 é amplamente utilizado para fins de socorro, segurança e chamada na comunicação marítima. Permite que embarcações e estações monitorem chamadas de emergência e respondam quando for necessária assistência.

Os rádios VHF existentes podem ser reutilizados numa atualização de despacho?

Em muitos projetos, sim. Os rádios existentes podem frequentemente ser conectados através de interfaces de áudio e controlo adequadas. No entanto, a compatibilidade deve ser confirmada através de testes antes da implantação final.

O que deve ser testado antes de conectar um rádio VHF a um sistema de comando?

Os engenheiros devem testar a clareza do áudio, o controlo PTT, o comportamento do canal, o atraso de transmissão, a qualidade da gravação, a interoperabilidade SIP, as regras de permissão e os procedimentos operacionais em condições de trabalho reais.
