O DTMF in-band é um método de envio de sinais de teclado Dual-Tone Multi-Frequency como tons audíveis dentro do mesmo fluxo de áudio que transporta a fala. Quando o chamador pressiona uma tecla como 1, 2, 3, * ou #, o telefone gera um par de tons. Em um sistema DTMF in-band, esses tons trafegam pelo canal de voz da mesma forma que o áudio normal da conversa.

O DTMF é usado com frequência em menus IVR, acesso a correio de voz, entrada de PIN de conferência, sistemas bancários, controle de acesso, roteamento de call center, funções de controle remoto, sistemas de paging, sistemas de entrada de portas e centrais de atendimento. O DTMF in-band é uma das formas mais antigas e simples de transmitir esses tons de teclado, pois não exige um canal de sinalização separado.

Em sistemas VoIP e SIP modernos, o DTMF in-band ainda aparece em muitos ambientes híbridos, especialmente quando há telefones analógicos, gateways PSTN, PBX legados, interfaces semelhantes a fax, telefones de elevador, porteiros eletrônicos e sistemas IVR antigos. Porém, ele precisa ser usado com cuidado, porque codecs de compressão, perda de pacotes, cancelamento de eco, redução de ruído e processamento de áudio podem distorcer os tons e causar falhas de reconhecimento.

O que é DTMF in-band?

Definição e significado central

DTMF in-band significa que os tons DTMF são transmitidos dentro do caminho normal de áudio de uma chamada. Eles não são enviados como mensagens SIP separadas nem como pacotes RTP telephone-event independentes. Eles fazem parte do mesmo fluxo de mídia que a voz do chamador. O sistema receptor detecta esses tons ouvindo o áudio e decodificando suas frequências.

O significado central é uma transmissão simples de dígitos baseada em áudio. O telefone ou gateway gera os tons, o canal de voz os transporta e o dispositivo ou aplicação receptora os reconhece. Isso torna o DTMF in-band fácil de entender e compatível com muitos sistemas telefônicos tradicionais.

Na telefonia analógica, o DTMF in-band era natural porque o caminho da chamada era um circuito de áudio. Na telefonia IP, o método ainda pode funcionar, mas somente se o codec de voz e o caminho de mídia preservarem os tons DTMF com precisão suficiente para que o receptor os decodifique.

O DTMF in-band envia os dígitos do teclado como tons de áudio reais dentro do fluxo de voz; portanto, o sistema receptor deve detectar os tons no áudio da chamada.

Por que o DTMF in-band ainda é importante

O DTMF in-band continua importante porque muitos sistemas de comunicação precisam interoperar com equipamentos telefônicos legados. Gateways analógicos, troncos PSTN, intercomunicadores de porta, telefones de emergência de elevador, sistemas IVR antigos, plataformas de call center e dispositivos de controle de acesso podem esperar receber tons DTMF como áudio audível.

Ele também é útil em ambientes simples onde todo o caminho da chamada usa áudio não comprimido de alta qualidade e não exige negociação separada de sinalização DTMF. Nesses casos, o DTMF in-band pode ser direto e confiável.

Entretanto, o DTMF in-band nem sempre é a melhor escolha para caminhos VoIP modernos comprimidos. Se o áudio for comprimido de forma agressiva ou processado por supressão de ruído, os tons podem ser danificados. Por isso, engenheiros costumam comparar o DTMF in-band com métodos RTP telephone-event e SIP INFO ao projetar sistemas VoIP.

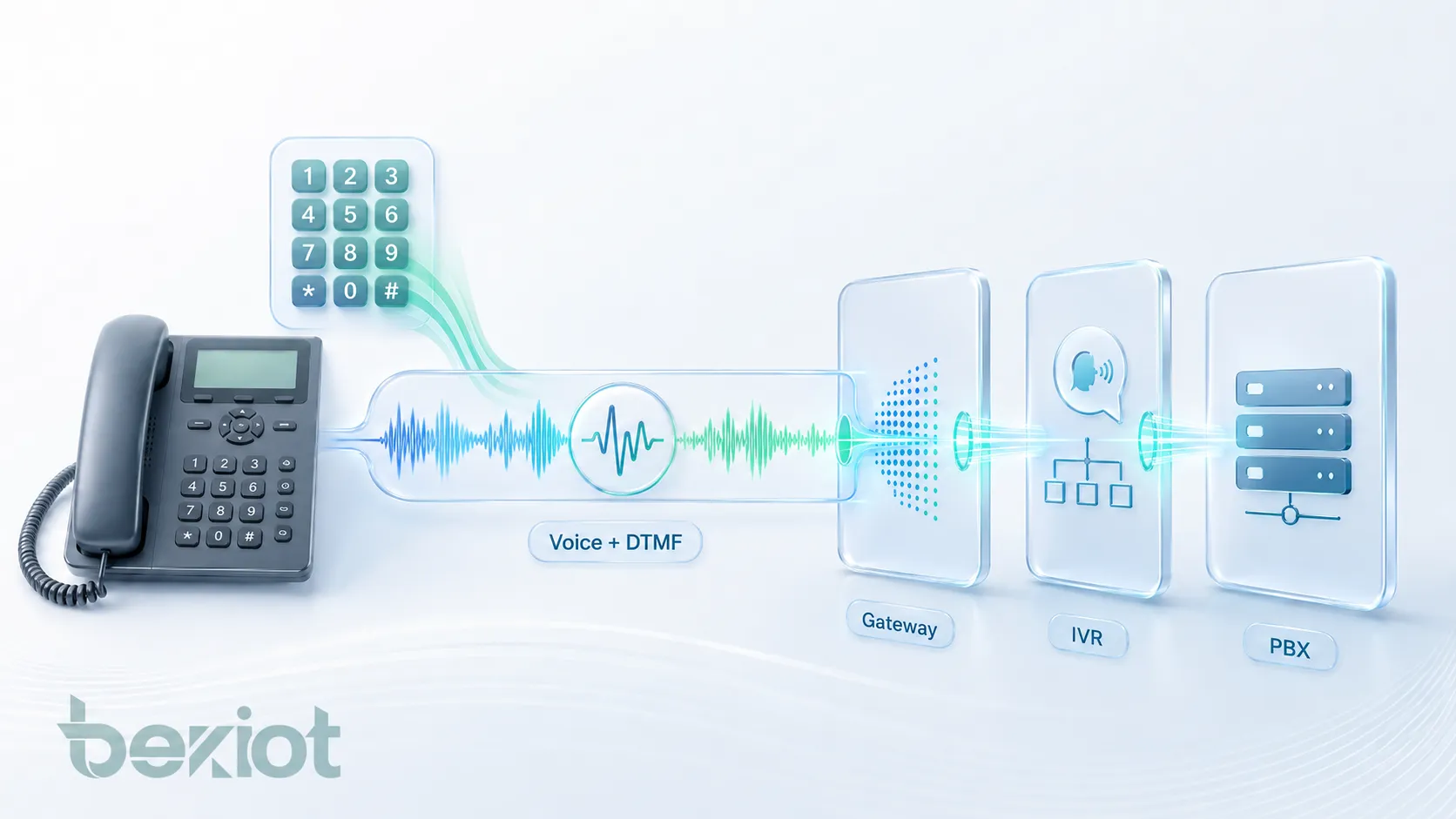

Como o DTMF in-band funciona

Geração de sinal de duplo tom

O DTMF usa duas frequências de áudio simultâneas para cada dígito do teclado. Um tom vem de um grupo de baixa frequência e o outro de um grupo de alta frequência. A combinação identifica a tecla pressionada. Por exemplo, cada tecla numérica possui seu próprio par exclusivo de tons.

Quando o usuário pressiona uma tecla, o telefone gera o par de tons correspondente por uma curta duração. O dispositivo receptor escuta esses pares de tons e os traduz novamente em dígitos. Isso permite que os sistemas interpretem a entrada do usuário sem precisar de uma interface visual de teclado no lado receptor.

O DTMF in-band depende de o caminho de áudio preservar esses tons com precisão. Se a duração, frequência, volume ou forma de onda do tom for distorcida, o decodificador receptor pode perder o dígito ou detectar o dígito errado.

Transmissão pelo canal de voz

Em uma chamada DTMF in-band, os tons gerados trafegam pelo mesmo fluxo de mídia da fala. Em sistemas analógicos, isso significa que os tons passam pelo circuito de áudio telefônico. Em sistemas VoIP, os tons são codificados pelo codec de voz e transportados como pacotes de áudio.

Se o codec for transparente o suficiente, os tons DTMF continuam reconhecíveis. Codecs como G.711 costumam ser mais adequados para DTMF in-band porque preservam o áudio de forma mais direta. Codecs altamente comprimidos ou de baixa taxa podem prejudicar a qualidade do tom e reduzir a confiabilidade da detecção.

O canal de áudio também pode passar por gateways, servidores de mídia, SBCs, canceladores de eco, transcodificadores, gravadores e plataformas IVR. Cada etapa pode afetar a qualidade do tom se não for configurada corretamente.

Recepção e detecção de tons

O lado receptor precisa detectar os tons DTMF no fluxo de áudio. Isso pode ocorrer em um servidor IVR, PBX, plataforma de correio de voz, gateway, controlador de acesso, ponte de conferência ou servidor de aplicação. O detector analisa o áudio e identifica quais pares de tons estão presentes.

A detecção exige duração de tom suficiente, equilíbrio correto de frequências, volume adequado e interferência de fundo limitada. Se o usuário falar enquanto pressiona teclas, se a chamada tiver ruído ou se o processamento de áudio alterar o tom, a detecção pode se tornar menos confiável.

Uma boa detecção DTMF deve rejeitar falsos positivos da fala e reconhecer tons reais do teclado com precisão. Esse equilíbrio é importante porque alguns sons de fala podem conter componentes de frequência semelhantes a tons.

Exemplo de fluxo de chamada

Um exemplo comum é um menu IVR. Um chamador liga para um número de serviço e ouve “pressione 1 para vendas, pressione 2 para suporte”. O chamador pressiona 2. O telefone gera o par de tons DTMF do dígito 2. Os tons trafegam dentro do fluxo de áudio. O IVR detecta o tom e roteia a chamada para a fila de suporte.

Em um exemplo de controle de acesso, o chamador pode inserir um PIN pelo teclado do telefone. O sistema de acesso detecta os dígitos DTMF in-band e decide se deve destravar uma porta, abrir um portão ou aceitar um comando de controle.

Em ambos os casos, o sistema só funciona se todo o caminho de áudio preservar os tons com clareza suficiente para o decodificador receptor.

Recursos técnicos do DTMF in-band

Transmissão baseada em áudio

O recurso definidor do DTMF in-band é a transmissão baseada em áudio. O dígito não é transportado como um evento de dados separado; ele é transportado como som. Isso torna o método fácil de usar com sistemas que entendem tons de áudio.

A transmissão baseada em áudio é especialmente útil quando o dispositivo receptor foi projetado para detecção de tons em estilo analógico. Muitos sistemas legados, controladores simples e plataformas IVR tradicionais conseguem reconhecer DTMF pelo caminho de áudio.

O mesmo recurso também cria a principal limitação. Como os tons são tratados como áudio, qualquer coisa que altere o áudio pode afetar o sinal DTMF.

Sem canal de sinalização separado

O DTMF in-band não exige um canal de sinalização separado para os dígitos. A chamada não precisa enviar mensagens SIP INFO nem pacotes RTP telephone-event. Os tons são incorporados diretamente no fluxo de mídia.

Isso pode simplificar a interoperabilidade com sistemas antigos. Se o receptor estiver escutando o áudio da chamada, ele poderá detectar o dígito sem suporte especial para métodos de sinalização fora de banda.

Porém, a ausência de um canal de sinalização separado também significa que o lado receptor depende de detecção de áudio, e não de um evento digital limpo. Isso pode reduzir a confiabilidade em ambientes VoIP comprimidos.

Sensibilidade a codecs

O DTMF in-band é sensível ao comportamento do codec. Codecs projetados para comprimir fala humana podem não preservar tons DTMF perfeitamente. Eles podem distorcer frequências, alterar a duração do tom, reduzir volume ou introduzir artefatos.

O G.711 é geralmente preferido quando o DTMF in-band precisa ser usado, porque preserva a forma de onda de áudio de maneira mais transparente do que muitos codecs de baixa taxa. Codecs como G.729 ou outros codecs comprimidos podem causar detecção DTMF pouco confiável em alguns ambientes.

A escolha do codec é, portanto, uma das considerações técnicas mais importantes para o DTMF in-band.

Requisitos de temporização e duração

A detecção DTMF depende de temporização. Se o tom for curto demais, o receptor pode não reconhecê-lo. Se os dígitos forem enviados rápido demais, o receptor pode perder um ou mesclá-los. Se o tom for longo demais, pode causar detecção repetida conforme o decodificador.

Telefones, gateways e sistemas IVR podem permitir a configuração da duração do tom DTMF e do intervalo entre dígitos. A temporização correta melhora o reconhecimento, especialmente quando o caminho da chamada inclui gateways ou processamento de áudio.

A temporização deve ser testada com o sistema receptor real, porque diferentes plataformas IVR e controladores podem ter tolerâncias diferentes.

Volume e nível de sinal

Os tons DTMF precisam chegar em um nível adequado. Se o tom estiver baixo demais, o detector pode perdê-lo. Se estiver alto demais, pode clipar ou distorcer. Ruído de fundo e eco também podem interferir na detecção.

Gateways e interfaces analógicas podem incluir ajustes de ganho que afetam o nível do tom DTMF. Ganho incorreto pode criar problemas intermitentes em que alguns dígitos são detectados e outros são perdidos.

DTMF in-band confiável exige planejamento adequado do nível de áudio em todo o caminho da chamada.

Compatibilidade com sistemas analógicos e PSTN

O DTMF in-band é naturalmente compatível com muitos sistemas analógicos e PSTN, porque esses sistemas foram projetados para transportar tons de áudio. Quando sistemas VoIP se conectam a troncos analógicos ou gateways PSTN, o DTMF in-band pode ser necessário ou gerado na borda do gateway.

Em redes híbridas, gateways podem converter entre DTMF in-band e formatos RTP telephone-event. Por exemplo, o lado VoIP pode usar eventos telefônicos RFC 4733, enquanto o lado analógico recebe tons audíveis regenerados.

Essa conversão ajuda a conectar tecnologias de comunicação antigas e novas, mas precisa ser configurada com cuidado.

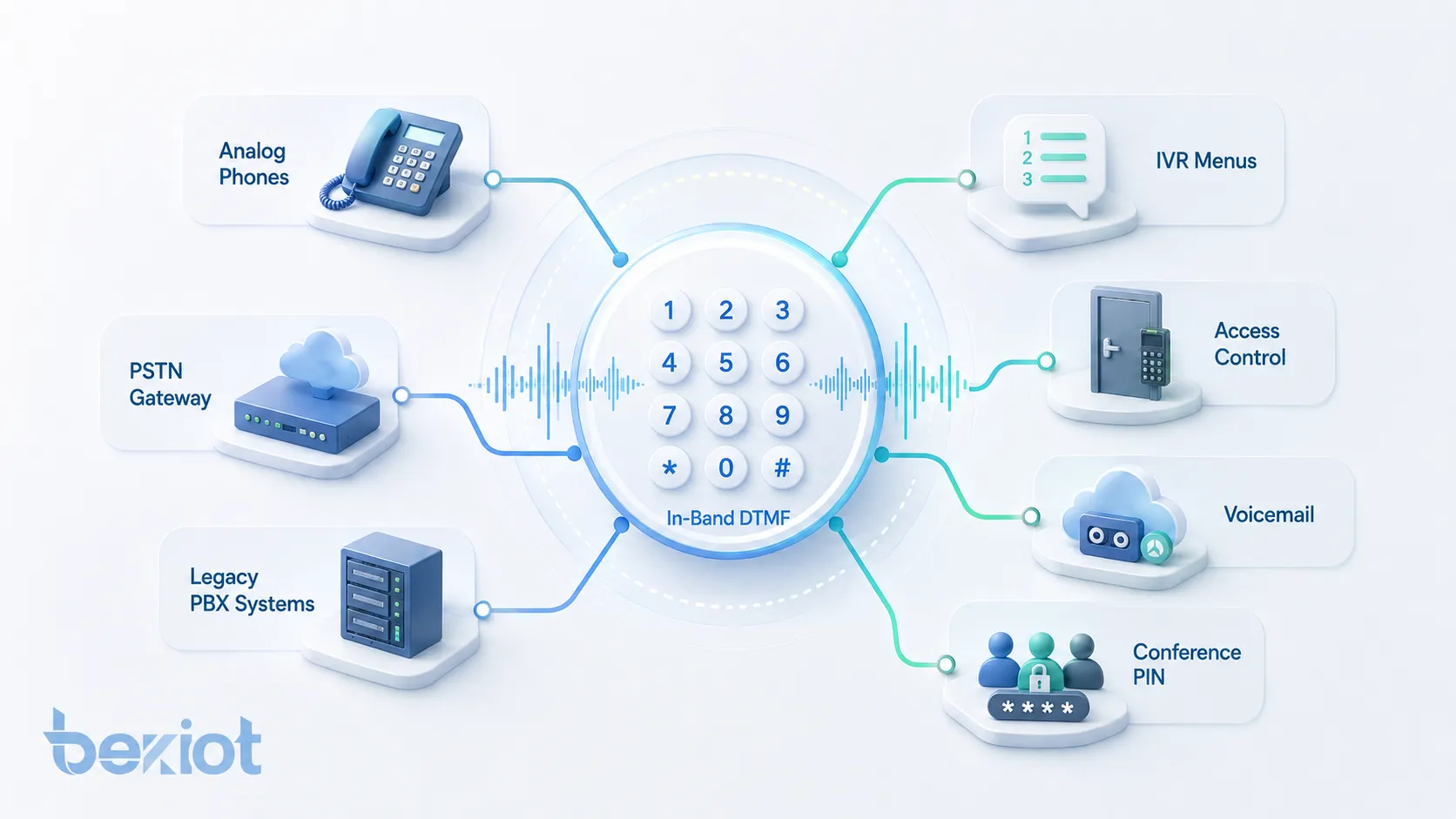

Vantagens de áudio do DTMF in-band

Compatibilidade simples de áudio

A principal vantagem de áudio do DTMF in-band é a compatibilidade simples com sistemas que já processam áudio. Como os dígitos são tons audíveis, o sistema receptor precisa apenas de capacidade de detecção de tons. Ele não precisa entender SIP INFO, negociação SDP ou payloads RTP telephone-event.

Isso torna o DTMF in-band útil para PBX legados, adaptadores analógicos, sistemas de acesso e plataformas IVR antigas. Ele pode ajudar a manter compatibilidade durante a migração da telefonia tradicional para VoIP.

Em ambientes onde o caminho de áudio é limpo e não comprimido, o DTMF in-band pode funcionar de forma confiável.

Ajuste natural para interfaces analógicas

Interfaces de telefonia analógica são projetadas em torno do áudio. O DTMF in-band se encaixa naturalmente porque os tons passam pelo mesmo circuito da fala. Telefones analógicos, gateways analógicos e dispositivos conectados à PSTN podem gerar e detectar esses tons sem sinalização de pacotes separada.

Isso é útil em ambientes mistos onde endpoints analógicos continuam em uso. Por exemplo, um porteiro analógico, telefone de elevador ou PBX legado pode exigir tons audíveis para controlar menus ou funções.

O benefício é mais forte quando a compatibilidade analógica é mais importante do que a otimização VoIP moderna.

Sem dependência de suporte de sinalização

O DTMF in-band pode funcionar mesmo quando o caminho de sinalização não suporta eventos DTMF separados. Se um dispositivo ou tronco não suportar SIP INFO ou negociação RTP telephone-event, os tons de áudio ainda podem passar.

Isso pode ajudar em conexões básicas, gateways antigos ou sistemas com suporte limitado a recursos. O sistema receptor ainda pode interpretar dígitos se os tons permanecerem intactos.

Porém, esse benefício não deve esconder as limitações de confiabilidade. Não depender de sinalização é útil, mas a qualidade da mídia se torna mais importante.

Solução de problemas facilitada pela escuta

O DTMF in-band às vezes é mais fácil de identificar durante a solução de problemas porque os tons são audíveis. Um técnico pode ouvir uma gravação de chamada ou fluxo de mídia e confirmar se os tons estão presentes.

Isso é diferente dos métodos fora de banda, nos quais os dígitos podem ser enviados como eventos separados que não são ouvidos no áudio. Para diagnóstico básico em campo, tons audíveis ajudam a confirmar se o telefone gerou DTMF.

Uma investigação mais detalhada ainda exige verificar codecs, capturas de pacotes, logs de gateway, configurações de detecção IVR e níveis de áudio.

DTMF in-band versus outros métodos DTMF

DTMF in-band versus RTP Telephone-Event

RTP telephone-event, comumente associado ao RFC 2833 e ao seu sucessor RFC 4733, envia dígitos DTMF como eventos RTP em vez de tons de áudio comuns. A informação do dígito trafega pelo caminho de mídia, mas é representada como um evento estruturado, e não como áudio de voz codificado.

Esse método costuma ser preferido em VoIP porque é menos afetado pela compressão de voz. O sistema não precisa que o codec preserve a forma de onda do tom. Em vez disso, envia uma representação digital do dígito, da duração e da informação do evento.

O DTMF in-band é mais simples para sistemas baseados em áudio, enquanto o RTP telephone-event geralmente é mais confiável em redes de voz IP comprimidas.

DTMF in-band versus SIP INFO

O SIP INFO envia informações DTMF por sinalização SIP durante uma sessão ativa. Em vez de colocar o dígito no caminho de áudio, o endpoint envia uma mensagem INFO que carrega a informação do dígito ao sistema receptor.

O SIP INFO pode evitar a distorção causada por codecs de áudio porque o dígito não é transmitido como áudio. Porém, depende do suporte do caminho de sinalização e da interoperabilidade. Diferentes plataformas podem implementar SIP INFO DTMF de forma diferente; por isso, a compatibilidade deve ser testada.

O DTMF in-band é baseado em mídia, o RTP telephone-event é baseado em eventos dentro do RTP, e o SIP INFO é baseado em sinalização. A escolha correta depende do suporte dos endpoints, gateways, troncos, requisitos IVR e desenho de rede.

DTMF in-band versus DTMF out-of-band

DTMF out-of-band significa que o dígito é enviado fora do áudio normal da fala. RTP telephone-event e SIP INFO são exemplos comuns. O objetivo é evitar depender da preservação dos tons de áudio.

Métodos fora de banda geralmente são melhores para sistemas VoIP que usam codecs comprimidos ou processamento de mídia complexo. Eles podem melhorar o reconhecimento de dígitos em menus IVR, contact centers e troncos SIP.

O DTMF in-band continua útil quando é necessária compatibilidade com tons de áudio legados ou quando se sabe que o caminho da chamada preserva os tons com precisão.

Seleção de método em redes híbridas

Redes híbridas frequentemente exigem conversão entre métodos. Um tronco SIP pode usar RTP telephone-event, enquanto um dispositivo analógico exige tons in-band. Um gateway pode detectar eventos RTP telephone e regenerar DTMF audível no lado analógico.

O oposto também pode ocorrer. Um telefone analógico pode enviar tons in-band para um gateway VoIP, e o gateway pode converter esses tons em eventos RTP telephone para o lado IP.

A configuração adequada do gateway é essencial. Se ambos os lados gerarem DTMF ao mesmo tempo ou se a conversão estiver desativada, podem ocorrer dígitos duplicados ou ausentes.

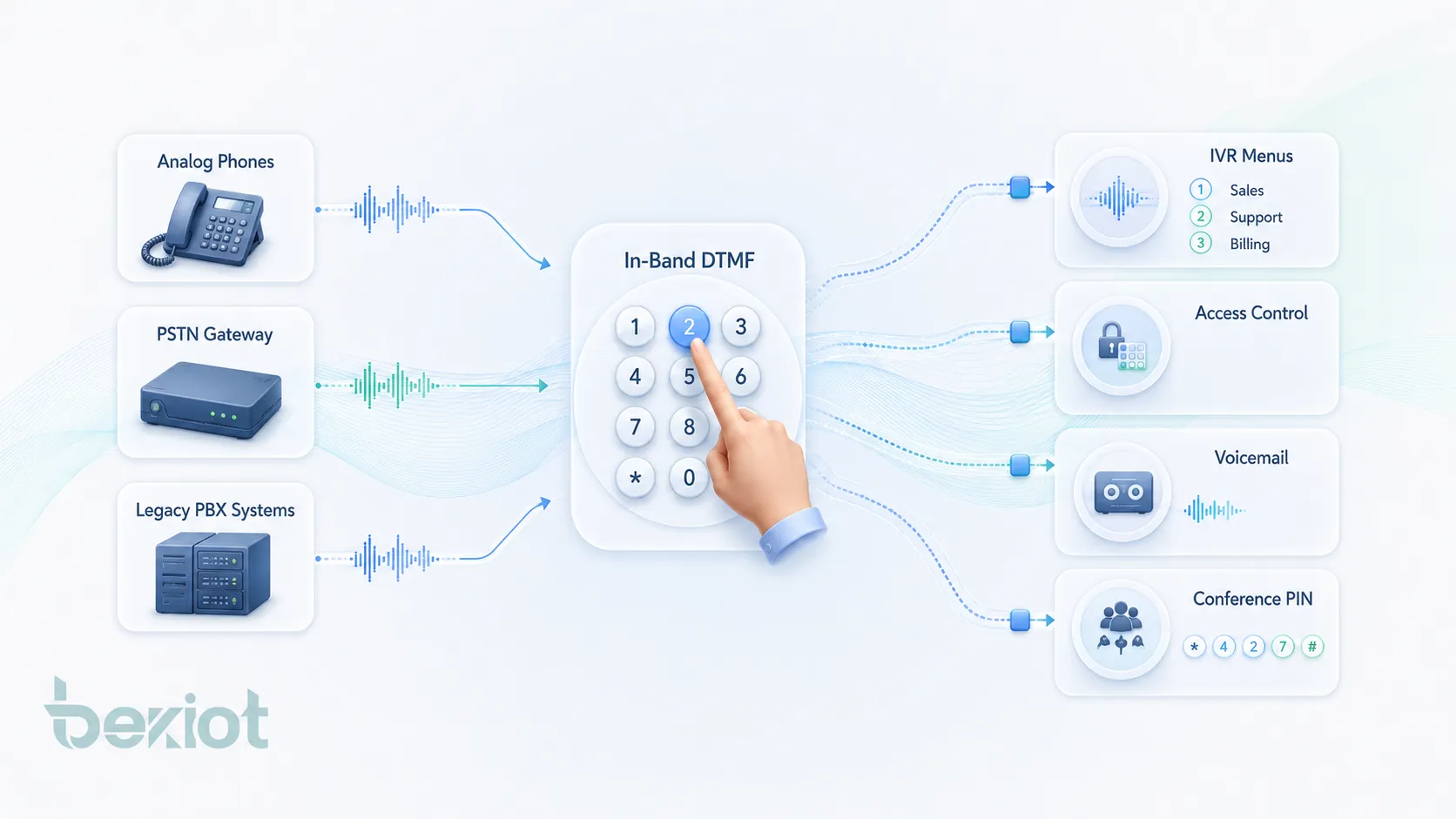

Aplicações do DTMF in-band

Navegação em menus IVR

Sistemas IVR usam DTMF para permitir que chamadores escolham opções de menu. Um chamador pode pressionar 1 para vendas, 2 para suporte ou 0 para operador. O DTMF in-band pode ser usado quando o IVR detecta dígitos a partir do fluxo de áudio.

Isso é comum na telefonia tradicional e em alguns sistemas VoIP conectados por gateway. Funciona melhor quando o caminho de áudio usa um codec adequado e evita processamento excessivo.

Se os chamadores relatarem que as seleções do menu não são reconhecidas, o método DTMF e a configuração do codec devem ser verificados.

Correio de voz e entrada de PIN de conferência

Sistemas de correio de voz e pontes de conferência frequentemente exigem que usuários insiram PINs, números de caixa postal ou comandos de menu. O DTMF in-band pode transportar esses dígitos como tons audíveis.

Isso é útil quando o sistema de correio de voz ou conferência espera detecção de tons de áudio. Porém, se os usuários se conectarem por caminhos VoIP comprimidos, o reconhecimento de dígitos pode se tornar pouco confiável.

Para sistemas modernos de conferência SIP, o RTP telephone-event costuma ser preferido, mas o DTMF in-band ainda pode ser necessário para interconexão legada.

Controle de acesso e entrada de portas

Sistemas de controle de acesso podem usar dígitos DTMF para liberação de porta, controle de portão, controle de elevador ou entrada de comandos remotos. Um usuário pode chamar um interfone e pressionar um dígito ou código para abrir uma porta.

O DTMF in-band é comum em porteiros e sistemas de acesso antigos porque o controlador escuta tons audíveis. Quando esses sistemas são conectados à VoIP por gateways, manter a qualidade correta dos tons in-band se torna importante.

Aplicações de controle de acesso devem ser projetadas com cuidado, pois o controle baseado em tons pode afetar a segurança física. Autenticação, permissões do chamador e restrições de comando devem ser consideradas.

Controle remoto e automação

Alguns sistemas remotos usam DTMF para comandos de controle simples. Um usuário pode pressionar teclas para iniciar, parar, reiniciar, destravar, reconhecer ou selecionar uma função. O DTMF in-band permite que esses comandos sejam transportados por um canal de áudio.

Isso pode aparecer em automação legada, controle de paging, reconhecimento de alarmes, interfaces de rádio, sistemas de utilidades ou dispositivos simples controlados por telefone. É útil quando uma interface de dados completa não está disponível.

Para controles críticos, o DTMF deve ser combinado com autorização e registro. O controle apenas por tons pode não ser seguro o suficiente para operações sensíveis.

Interoperabilidade de gateway PSTN e adaptador analógico

Gateways PSTN e adaptadores telefônicos analógicos frequentemente precisam lidar com DTMF in-band. Dispositivos analógicos geram tons naturalmente, enquanto redes IP podem preferir sinalização telephone-event. Gateways podem detectar, passar, suprimir ou regenerar tons conforme a configuração.

Isso é comum em sistemas que conectam telefones analógicos, dispositivos semelhantes a fax, telefones de elevador, painéis de alarme, porteiros ou PBX legados a troncos SIP ou sistemas IP PBX.

As configurações DTMF do gateway devem ser alinhadas com o servidor SIP, provedor de tronco e requisitos dos endpoints para evitar dígitos perdidos ou duplicados.

Call centers e sistemas de atendimento ao cliente

Call centers dependem de DTMF para seleção IVR, entrada de número de conta, roteamento de pagamento, transferência para agente e autoatendimento. O DTMF in-band pode estar presente quando chamadas chegam da PSTN ou de sistemas conectados analogicamente.

Para call centers, a confiabilidade do DTMF afeta a experiência do cliente. Se os dígitos falharem, os chamadores podem repetir entradas, chegar à fila errada ou abandonar a chamada.

Contact centers modernos frequentemente preferem métodos fora de banda para caminhos VoIP, mas a compatibilidade in-band ainda pode ser necessária para certos troncos, gateways e caminhos de acesso de clientes.

Considerações de implantação

Escolher o codec correto

A escolha do codec é a primeira consideração de implantação para DTMF in-band. Se os tons in-band precisam ser preservados, use um codec que transporte tons com precisão. O G.711 é comumente usado por esse motivo.

Codecs de baixa taxa podem reduzir largura de banda, mas podem distorcer tons DTMF. Se o caminho da chamada precisar usar codecs comprimidos, o RTP telephone-event pode ser uma opção melhor.

A política de codec deve corresponder ao método DTMF. Não presuma que o DTMF in-band funcionará de forma confiável com qualquer codec.

Evitar processamento de áudio prejudicial

Recursos de processamento de áudio podem afetar o DTMF in-band. Cancelamento de eco, supressão de ruído, controle automático de ganho, detecção de atividade de voz, supressão de silêncio e transcodificação podem alterar o sinal de tom.

Esses recursos são úteis para qualidade de fala, mas podem interferir na detecção de tons se forem mal configurados. Alguns sistemas incluem lógica especial de detecção e supressão DTMF para evitar problemas.

O DTMF in-band deve ser testado com todo o processamento de mídia habilitado exatamente como será usado em produção.

Verificar a configuração do gateway

Gateways frequentemente oferecem modos DTMF como in-band, RFC 2833 ou RFC 4733 telephone-event, SIP INFO, auto ou modos de conversão. Configuração incorreta do gateway é uma causa comum de falha DTMF.

Se um dispositivo analógico envia tons in-band, o gateway pode passá-los como áudio ou convertê-los em eventos telefônicos. Se o lado VoIP envia eventos telefônicos, o gateway pode regenerar tons audíveis para o lado analógico.

O gateway, o servidor SIP, o provedor de tronco e o endpoint precisam concordar sobre como o DTMF será tratado.

Testar caminhos reais de chamada

O DTMF deve ser testado em caminhos reais de chamada, não apenas entre duas extensões locais. Teste chamadas internas, chamadas por tronco SIP, chamadas PSTN, chamadas móveis, acesso IVR, acesso a correio de voz, comandos de controle de acesso e entrada de PIN de conferência.

Um método que funciona internamente pode falhar por um tronco ou gateway porque o codec, o caminho de mídia ou a conversão DTMF muda. Os testes devem incluir todos os cenários importantes.

Testes em caminhos reais ajudam a evitar falhas percebidas pelo cliente após a implantação.

Prevenir dígitos duplicados

Dígitos duplicados podem ocorrer quando tons in-band e eventos out-of-band são entregues ao sistema receptor ao mesmo tempo. Por exemplo, um gateway pode passar o tom audível e também gerar um dígito RTP telephone-event.

O sistema receptor pode então detectar a mesma tecla duas vezes. Isso pode causar seleções IVR incorretas, PINs inválidos ou comandos de acesso com falha.

Os sistemas devem ser configurados para passar, suprimir ou converter DTMF de forma consistente, para que apenas um método de dígito utilizável chegue à aplicação receptora.

A implantação de DTMF in-band depende da escolha do codec, processamento de áudio, comportamento do gateway, níveis de tom, temporização e testes ponta a ponta do caminho da chamada.

Problemas comuns com DTMF in-band

Dígitos não detectados

O problema mais comum é que os dígitos não são detectados pelo sistema receptor. Isso pode acontecer porque o codec distorceu os tons, os tons foram curtos demais, o nível estava baixo demais ou o processamento de áudio removeu parte do sinal.

A solução de problemas deve verificar codec, modo DTMF, configurações de gateway, ajustes do detector IVR, duração do tom, perda de pacotes e se os tons são audíveis no fluxo de mídia.

Se a detecção in-band continuar pouco confiável, mudar para RTP telephone-event pode ser a melhor solução para caminhos VoIP.

Dígitos errados detectados

A detecção de dígitos errados pode ocorrer quando os tons são distorcidos ou quando fala ou ruído se parecem com frequências DTMF. Embora detectores modernos tentem evitar falsos positivos, condições ruins de áudio ainda podem causar erros.

Esse problema é mais provável em ambientes ruidosos, caminhos de mídia comprimidos ou sistemas com níveis de ganho incorretos. Pode afetar menus IVR, entrada de PIN e comandos de controle remoto.

Ajuste do nível de áudio, mudanças de codec e calibração do detector podem ajudar a reduzir detecções erradas.

Dígitos duplicados

Dígitos duplicados podem ocorrer quando um dígito é transportado por mais de um método ao mesmo tempo. Por exemplo, o tom in-band pode permanecer no áudio enquanto um gateway também envia um evento RTP telephone.

Dígitos duplicados podem causar sérios problemas de experiência do usuário. Um chamador que pressiona 1 pode ser interpretado como se tivesse pressionado 11. Um PIN pode falhar porque cada dígito é contado duas vezes.

A solução geralmente é configurar corretamente a supressão ou conversão DTMF para que o sistema receptor receba apenas uma fonte de dígitos.

Falha por codecs comprimidos

Codecs comprimidos são uma causa frequente de falha de DTMF in-band. Codecs otimizados para fala podem não reproduzir tons DTMF com precisão suficiente. Isso pode causar dígitos perdidos ou detecção incorreta.

Se a economia de largura de banda for necessária, usar DTMF out-of-band pode ser melhor do que tentar forçar tons in-band por um codec de baixa taxa.

Para DTMF in-band, áudio no estilo G.711 costuma ser mais seguro do que compressão agressiva.

Problemas DTMF unidirecionais

Às vezes, o DTMF funciona em uma direção, mas não na outra. Um chamador pode enviar dígitos ao IVR, mas o sistema remoto não consegue enviar comandos de volta, ou vice-versa. Isso pode indicar configurações assimétricas de gateway, codecs diferentes, problemas de NAT traversal ou caminhos de mídia diferentes.

A solução de problemas deve verificar ambas as direções da chamada e tanto rastros de sinalização quanto de mídia. Não se deve presumir que o DTMF funciona nos dois sentidos apenas porque funciona em um sentido.

Testes direcionais são importantes em gateways, troncos, intercomunicadores e sistemas de controle de acesso.

Boas práticas para DTMF in-band

Usar in-band apenas quando apropriado

O DTMF in-band deve ser usado quando o sistema receptor espera tons audíveis ou quando a compatibilidade legada exige isso. Ele é adequado para interfaces analógicas, alguns caminhos PSTN e sistemas simples controlados por tons.

Para caminhos VoIP puros, especialmente os que usam compressão, o RTP telephone-event costuma ser mais confiável. O melhor método depende do sistema completo, e não de uma configuração isolada de um dispositivo.

Evite usar DTMF in-band por padrão sem verificar o caminho da chamada e a aplicação receptora.

Preferir codecs de áudio transparentes

Se o DTMF in-band for necessário, use codecs que preservem bem os tons. O G.711 é comumente usado porque transporta áudio de forma mais transparente do que muitos codecs comprimidos.

A negociação de codecs deve ser controlada para que chamadas que exigem DTMF in-band não caiam inesperadamente em um codec que prejudique a qualidade do tom.

A política de codec deve ser documentada para troncos, gateways, endpoints e sistemas IVR.

Configurar gateways de forma consistente

Gateways devem ser configurados de forma consistente em toda a rede. Decida se o gateway passa tons in-band, converte-os em eventos RTP telephone, converte eventos telefônicos de volta em tons ou suprime áudio duplicado.

Configurações inconsistentes de gateway podem criar problemas difíceis de diagnosticar, especialmente em sistemas multisite ou quando diferentes troncos têm requisitos diferentes.

Um plano DTMF claro deve fazer parte da implantação de gateways VoIP.

Testar temporização, nível e precisão dos dígitos

Os testes devem incluir duração dos dígitos, intervalo entre dígitos, nível de tom, precisão da detecção e entrada repetida. Teste não apenas os dígitos 0 a 9, mas também * e # se forem usados pela aplicação.

Teste com o IVR, correio de voz, sistema de conferência, controlador de porta ou aplicação real que receberá os dígitos. Um teste bem-sucedido com um receptor não garante sucesso com outro.

Testes DTMF devem ser incluídos na comissionamento e após qualquer alteração de codec, tronco, gateway ou IVR.

Documentar o método DTMF por rota

Sistemas grandes podem usar diferentes métodos DTMF em diferentes rotas. Chamadas SIP internas podem usar RTP telephone-event. Chamadas por gateway analógico podem exigir in-band. Um tronco SIP pode exigir um payload negociado específico. Um sistema de acesso legado pode precisar de tons de áudio.

Documentar o método DTMF esperado por rota facilita a solução de problemas. Também ajuda futuros engenheiros a evitar alterações de configuração sem entender o impacto.

A documentação DTMF deve incluir configurações de endpoint, configurações de gateway, requisitos do provedor de tronco e requisitos da aplicação receptora.

Dicas de manutenção e solução de problemas

Capturar sinalização e mídia

A solução de problemas DTMF frequentemente exige verificar sinalização e mídia. Mensagens SIP podem mostrar se telephone-event ou SIP INFO foi negociado. Captura de mídia pode mostrar se tons in-band estão presentes no fluxo de áudio.

Se o sistema afirma usar DTMF in-band, os tons devem ser audíveis ou visíveis na forma de onda da mídia. Se o sistema usa RTP telephone-event, os dígitos podem aparecer como eventos RTP separados.

Entender qual método é realmente usado é o primeiro passo para resolver problemas DTMF.

Verificar a negociação de codecs

A negociação de codecs deve ser verificada sempre que o DTMF in-band falha. Uma chamada pode usar G.711 em uma direção e um codec comprimido em outra. Um tronco pode forçar transcodificação. Uma ponte de conferência pode mudar o formato de mídia.

Se o DTMF in-band passar por transcodificação, a confiabilidade da detecção pode diminuir. Engenheiros devem revisar SDP, logs de gateway e comportamento do servidor de mídia.

Incompatibilidade de codec é uma das razões mais comuns para o DTMF funcionar em algumas chamadas e não em outras.

Revisar configurações de IVR e aplicação

A aplicação receptora pode ter suas próprias configurações de detecção DTMF. Plataformas IVR, servidores de correio de voz, pontes de conferência e controladores de acesso podem permitir configuração de sensibilidade, duração mínima do tom, timeout e dígitos aceitos.

Se o receptor espera eventos out-of-band, mas recebe tons in-band, pode não processar os dígitos. Se espera tons in-band, mas o gateway os suprime, os dígitos podem faltar.

As configurações da aplicação devem corresponder ao método DTMF entregue pelo caminho da chamada.

Escutar distorção

Ouvir uma gravação de chamada ou captura de pacotes pode ajudar a identificar distorção de tons. Se os tons DTMF soarem clipados, fracos, ruidosos ou quebrados, o receptor pode não decodificá-los de forma confiável.

A distorção pode ser causada por problemas de ganho, compressão, perda de pacotes, canceladores de eco, feedback acústico ou baixa qualidade da interface analógica.

A inspeção de áudio é especialmente útil ao diagnosticar DTMF in-band porque os dígitos são transportados como som.

Testar após mudanças de rede ou tronco

O comportamento DTMF pode mudar após migração de tronco SIP, substituição de gateway, atualização de política de codec, mudança de SBC, upgrade de IVR ou alteração de roteamento da operadora. Uma chamada ainda pode conectar normalmente enquanto o DTMF deixa de funcionar.

Após qualquer mudança importante de comunicação, teste menus IVR, PINs de correio de voz, acesso a conferências, comandos de controle de acesso e outras funções dependentes de DTMF.

O DTMF deve fazer parte dos testes de regressão para mudanças VoIP.

DTMF in-band em segurança e experiência do usuário

Entrada de PIN e privacidade

O DTMF é frequentemente usado para entrada de PIN. No modo in-band, os tons podem estar presentes no fluxo de áudio. Se chamadas forem gravadas, os tons também podem ser capturados, a menos que o sistema os mascare, suprima ou proteja.

Para aplicações sensíveis como bancos, pagamentos, controle de acesso ou verificação de conta, as organizações devem considerar como os dígitos DTMF são protegidos. Alguns sistemas usam métodos de entrada seguros, mascaramento DTMF ou ferramentas separadas de captura de pagamento.

O DTMF in-band deve ser avaliado com cuidado quando os dígitos representam senhas, PINs ou comandos sensíveis.

Entrada falsa e roteamento incorreto

Uma detecção DTMF ruim pode afetar a experiência do usuário. Um dígito perdido pode manter o chamador no mesmo menu IVR. Um dígito errado pode encaminhar o chamador ao departamento incorreto. Dígitos duplicados podem causar falha de PIN.

Esses problemas podem frustrar usuários e aumentar o tempo de atendimento. Em ambientes de atendimento ao cliente, DTMF não confiável aumenta a carga dos agentes porque os chamadores não conseguem concluir etapas de autoatendimento.

Um bom projeto DTMF apoia tanto a confiabilidade técnica quanto a experiência do cliente.

Autorização de comandos

Quando o DTMF é usado para controlar portas, portões, alarmes, paging ou sistemas de automação, a autorização se torna importante. Qualquer pessoa capaz de enviar os tons corretos pode acionar a função se não houver controles adicionais.

Funções sensíveis não devem depender apenas de dígitos DTMF simples. Validação de identificador de chamada, autenticação, listas de acesso, regras de horário, logs e confirmação do operador podem ser necessários.

O DTMF é útil para entrada de controle, mas deve ser integrado a um fluxo de controle seguro.

Conclusão

O DTMF in-band é um método de transmissão de dígitos do teclado como tons audíveis dentro do mesmo fluxo de áudio que transporta a fala. Ele é simples, familiar e compatível com muitos sistemas analógicos, PSTN, IVR, correio de voz, conferência, controle de acesso e PBX legados.

Seus principais recursos técnicos incluem transmissão baseada em áudio, ausência de canal de sinalização separado, compatibilidade com interfaces analógicas, sensibilidade ao comportamento do codec, dependência da duração e do nível do tom e necessidade de detecção precisa no receptor. Seus principais benefícios são compatibilidade legada, operação simples pelo caminho de áudio e ajuste natural à telefonia analógica.

Em sistemas VoIP modernos, o DTMF in-band deve ser usado com cuidado. Ele funciona melhor com caminhos de áudio transparentes, como G.711, e pode se tornar pouco confiável com codecs comprimidos, transcodificação, supressão de ruído, cancelamento de eco, perda de pacotes ou configuração inconsistente de gateway. Para muitas implantações de voz SIP e IP, métodos RTP telephone-event baseados no RFC 4733 costumam ser mais confiáveis, enquanto SIP INFO pode ser usado em algumas implementações baseadas em sinalização. A melhor escolha depende de endpoints, gateways, troncos, plataformas IVR e testes reais de caminho de chamada.

FAQ

O que é DTMF in-band em termos simples?

DTMF in-band significa que os dígitos do teclado são enviados como tons audíveis dentro do fluxo normal de áudio de voz. O sistema receptor escuta o áudio e detecta os tons.

Ele é comumente usado com telefones analógicos, sistemas PSTN, menus IVR, correio de voz e alguns sistemas de comunicação legados.

Qual é a diferença entre DTMF in-band e RFC 2833 ou RFC 4733?

O DTMF in-band envia o dígito como tons de áudio. O RFC 2833 e o RFC 4733 enviam DTMF como pacotes RTP telephone-event estruturados, em vez de áudio de fala comum.

RTP telephone-event geralmente é mais confiável em redes VoIP porque é menos afetado pela compressão do codec de voz.

Qual codec é melhor para DTMF in-band?

O G.711 é comumente preferido para DTMF in-band porque preserva tons de áudio de forma mais transparente do que muitos codecs comprimidos.

Codecs de baixa taxa podem distorcer tons DTMF e causar dígitos perdidos ou detectados incorretamente.

Por que o DTMF in-band às vezes falha em VoIP?

O DTMF in-band pode falhar por causa de codecs comprimidos, transcodificação, perda de pacotes, cancelamento de eco, supressão de ruído, níveis de ganho incorretos, duração curta do tom ou configuração incorreta de gateway.

É necessário testar o caminho completo da chamada porque o DTMF pode funcionar em uma rota e falhar em outra.

Onde o DTMF in-band é comumente usado?

Ele é comumente usado em menus IVR, sistemas de correio de voz, entrada de PIN de conferência, controle de acesso, sistemas de entrada de portas, gateways analógicos, conexões PSTN, sistemas PBX legados e aplicações de controle remoto.

Ele é especialmente útil quando o sistema receptor espera tons DTMF audíveis.

O DTMF in-band é seguro para entrada de PIN?

O DTMF in-band pode expor tons de PIN dentro do fluxo de áudio e possivelmente em gravações de chamadas. Aplicações sensíveis devem considerar mascaramento, métodos de entrada seguros, controle de acesso, criptografia ou métodos alternativos de sinalização.

Para pagamentos, bancos e controle de acesso, a segurança do DTMF deve ser avaliada com cuidado.
