No 5G NR, a largura de banda da portadora pode ser configurada em uma faixa ampla. A largura mínima pode ser de apenas 5MHz, enquanto a largura máxima suportada pode chegar a 400MHz. Esse projeto de grande largura de banda oferece às redes 5G forte potencial de capacidade, mas também cria desafios práticos para os equipamentos de usuário, especialmente quando diferentes terminais têm diferentes capacidades de hardware, metas de custo e limites de consumo de energia.
Se todo UE tivesse que suportar a largura total da portadora o tempo todo, a complexidade do dispositivo aumentaria significativamente. Larguras maiores exigem taxas de amostragem mais altas, maior capacidade de processamento em banda base, suporte de largura de banda RF mais amplo e mais consumo de energia. Para muitos terminais, especialmente dispositivos sensíveis a custo, terminais IoT, unidades de dados industriais e futuros dispositivos do tipo RedCap, a operação em largura total não é necessária na maioria dos cenários de serviço.
Por que uma portadora larga precisa de melhor controle
Uma célula 5G pode oferecer uma portadora larga, mas nem todo dispositivo precisa monitorar ou transmitir em toda a faixa de frequência. Um smartphone de alto desempenho, um roteador industrial, um terminal de baixo custo e um dispositivo de capacidade reduzida podem se conectar à mesma rede, mas seus requisitos de largura de banda são muito diferentes.
Para o planejamento de rede, isso cria dois grandes problemas. O primeiro é o custo do dispositivo. Quando um UE suporta maior largura de banda, seu front-end RF, processamento de banda base, filtragem e capacidade de amostragem se tornam mais exigentes. O segundo é o consumo de energia. Recepção e transmissão de banda larga normalmente exigem taxas de amostragem mais altas, e essas taxas aumentam o uso de energia.

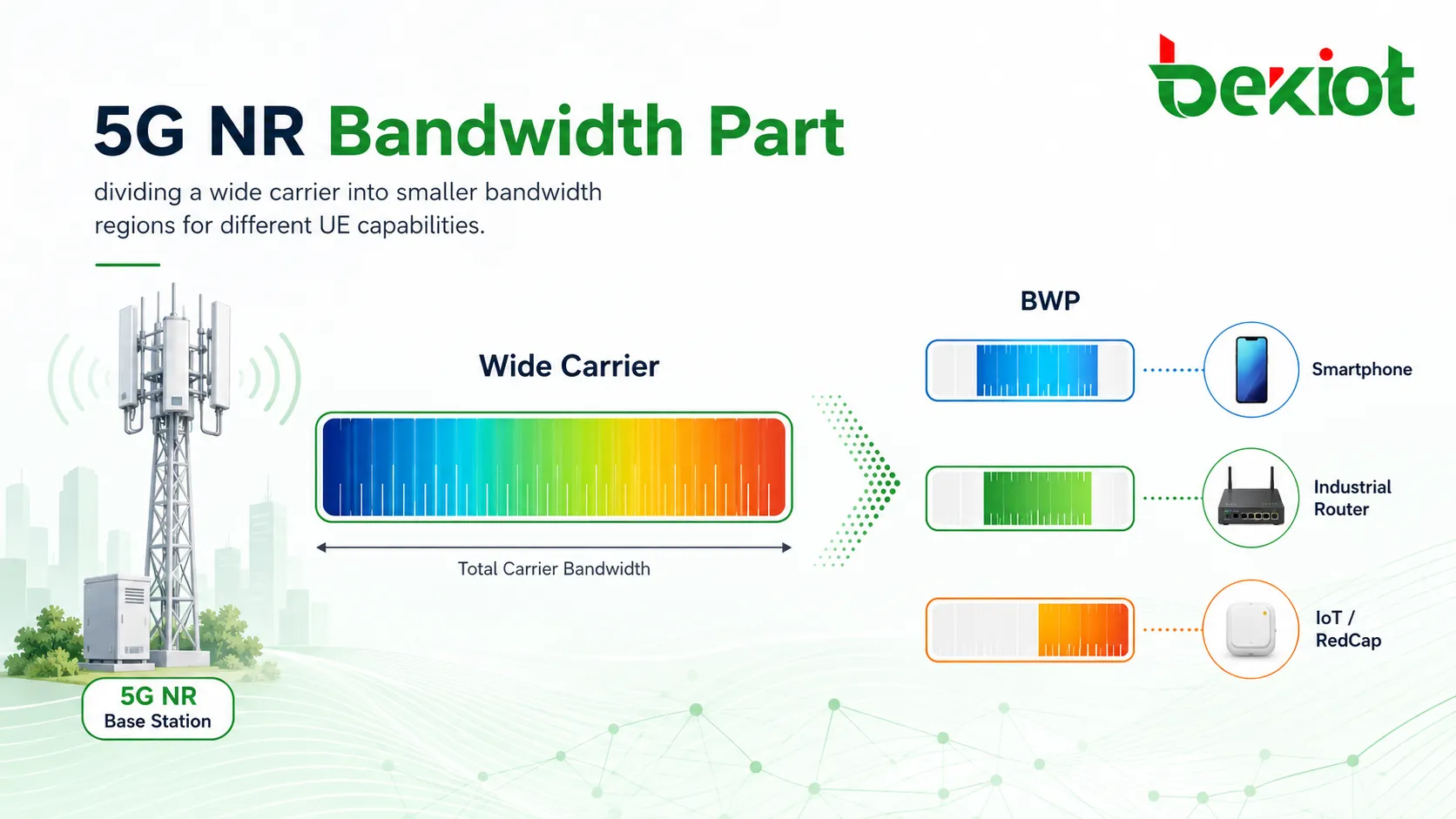

Bandwidth Part, normalmente abreviado como BWP, foi introduzido para resolver esses problemas. Em vez de exigir que um UE trabalhe em toda a largura de banda da portadora, a rede pode configurar uma seção contínua menor de largura de banda para esse UE. Assim, o terminal pode operar apenas dentro da faixa configurada, continuando a fazer parte da célula 5G NR maior.
O conceito básico por trás do BWP
Um Bandwidth Part é um conjunto contínuo de blocos de recursos físicos configurado pela estação base para um UE. Ele não é uma célula separada. É uma região utilizável de largura de banda dentro da portadora de serviço. A rede pode configurar diferentes BWPs de acordo com a capacidade do UE, a demanda de serviço, a estratégia da célula e as condições de recursos de rádio.
Por exemplo, uma célula NR pode ter 30MHz de largura de banda de portadora. Se um terminal suportar apenas 20MHz nessa faixa de frequência, a estação base pode configurar um BWP de 20MHz para esse terminal. Dessa forma, o UE não precisa suportar toda a largura da célula, mas ainda pode acessar a rede e usar serviços dentro da faixa suportada.
Esse mecanismo oferece mais flexibilidade a operadores e projetistas de sistemas. Uma única célula 5G de banda larga pode atender ao mesmo tempo usuários de alta capacidade, terminais de menor custo e dispositivos específicos de serviço, em vez de obrigar todos os dispositivos a usar a mesma capacidade de largura de banda.

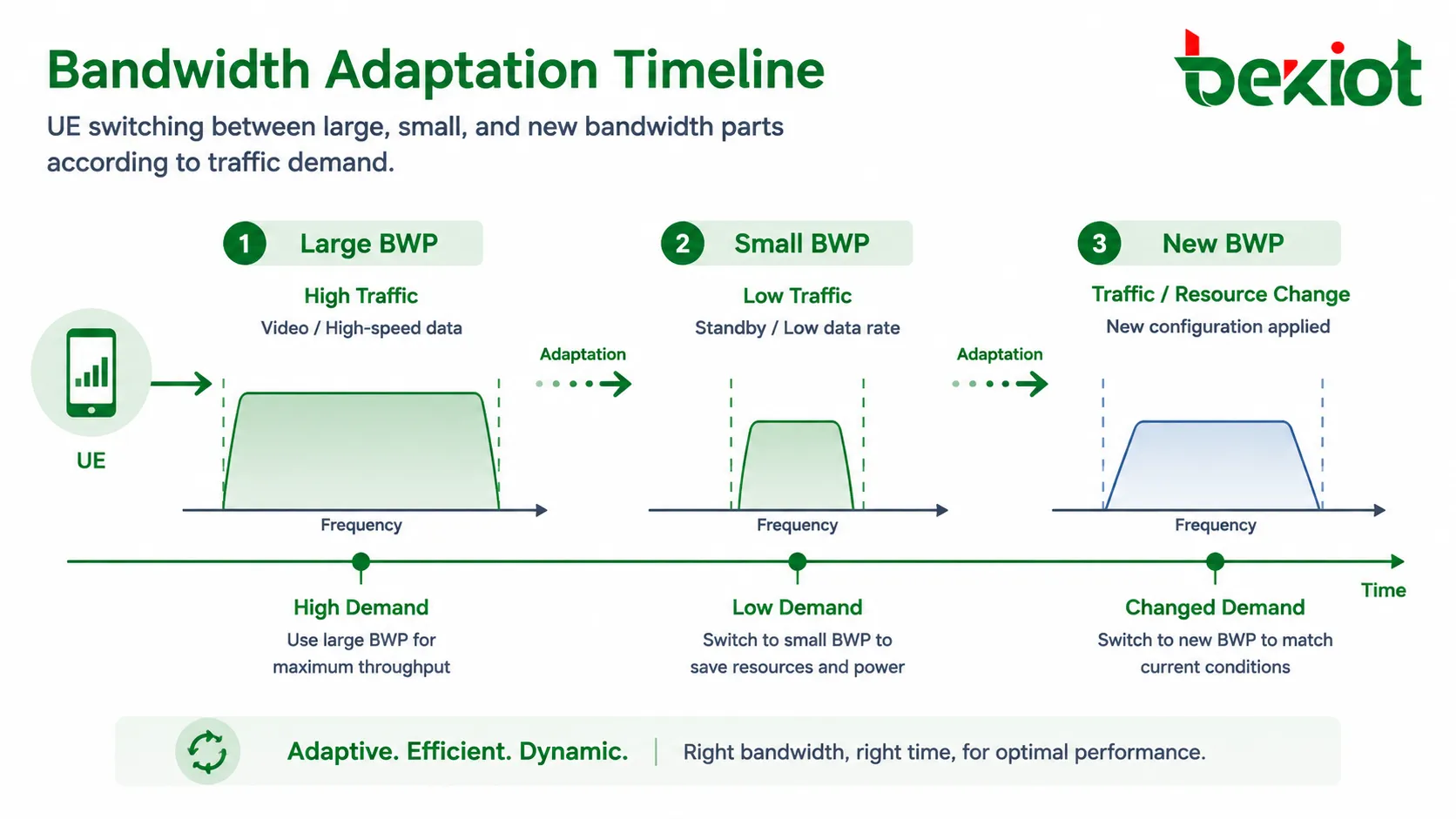

Como funciona a adaptação de largura de banda
Depois que um UE acessa a rede, vários BWPs podem ser configurados para ele. A rede pode alternar o UE entre diferentes BWPs conforme a carga de serviço, a estratégia de economia de energia e os recursos de rádio disponíveis. Esse ajuste dinâmico é frequentemente descrito como adaptação de largura de banda.
Quando o UE tem tráfego pesado, como transmissão de dados em alta velocidade, envio de vídeo ou download de grande volume, a rede pode ativar um BWP mais largo. Quando o UE tem tráfego mais leve, como sinalização, espera, pequena transferência de dados ou telemetria industrial de baixa taxa, a rede pode mover o UE para um BWP mais estreito a fim de reduzir processamento e consumo desnecessários.
A adaptação de largura de banda também é útil quando uma região de frequência usada anteriormente fica congestionada. Se a área de recursos de um BWP estiver sob pressão, a rede pode configurar ou ativar outro BWP para que o UE continue o serviço com melhor disponibilidade de recursos.

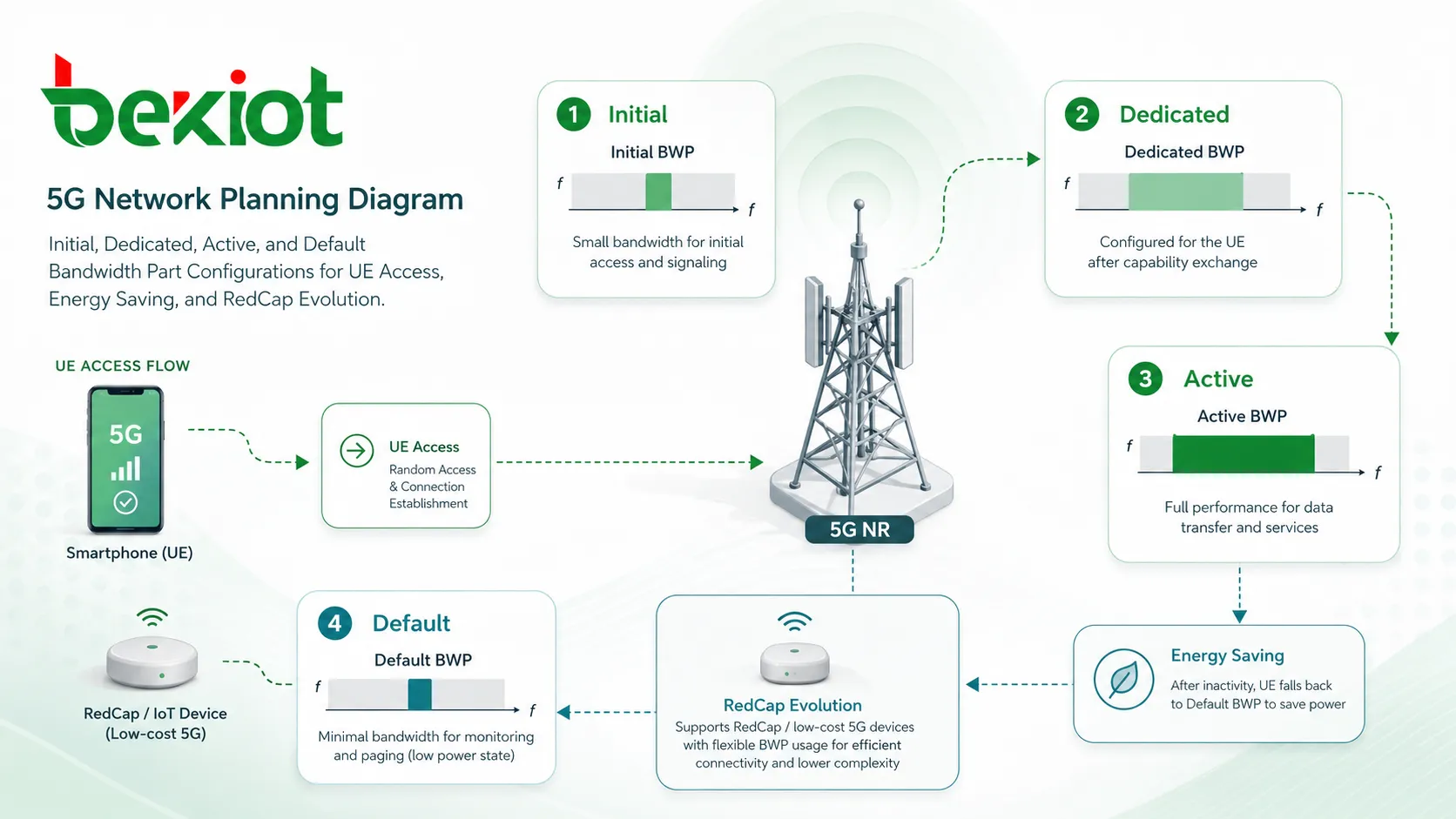

Quatro tipos comuns de configuração
Na operação prática do 5G NR, os BWPs não são todos usados da mesma maneira. A rede pode configurar diferentes tipos de BWPs dependendo da etapa de acesso, estado RRC, demanda de serviço e comportamento de inatividade. Entender esses tipos é importante para planejamento de rádio, verificação de recursos e solução de problemas de rede.
Configuração inicial
O BWP inicial é usado durante o procedimento de acesso inicial. Ele suporta a transmissão e recepção de mensagens essenciais relacionadas ao acesso. Pode ser dividido em BWP inicial de subida e BWP inicial de descida.
No acesso inicial, o UE pode usar o BWP inicial para receber RMSI e OSI, e para executar procedimentos de acesso aleatório. Essa configuração está relacionada à célula e fornece um ponto de entrada controlado antes que o UE receba uma configuração mais dedicada.
Configuração dedicada
O BWP dedicado é configurado quando o UE está no estado RRC conectado. Um UE pode ser configurado com vários BWPs dedicados. De acordo com a descrição do protocolo, até quatro BWPs podem ser configurados para um UE, permitindo que a rede corresponda a diferentes capacidades de terminal e requisitos de tráfego.
Opções típicas de largura de banda podem incluir 20MHz, 60MHz, 80MHz e 100MHz, dependendo da faixa de frequência, estratégia de implantação e suporte do dispositivo. Para operação em FR2, a configuração atual é mais limitada, e um BWP dedicado pode ser configurado, com exemplos de largura de banda como 100MHz ou 200MHz.
Configuração ativa
BWP ativo refere-se ao BWP atualmente usado pelo UE no estado RRC conectado. Embora vários BWPs possam ser configurados, o UE só pode ativar um BWP inicial ou dedicado ao mesmo tempo.
O UE envia e recebe informações dentro da faixa do BWP ativo. Essa regra é importante porque controla o comportamento de monitoramento do UE, reduz a carga de processamento e permite que a rede coordene o agendamento de forma mais eficiente.
Configuração padrão
BWP padrão é a parte de largura de banda à qual o UE retorna quando o temporizador de inatividade do BWP expira. Se um BWP padrão estiver configurado, o UE volta para essa parte após a inatividade. Se nenhum BWP padrão estiver configurado, o BWP inicial pode ser usado como configuração de retorno.
Esse mecanismo impede que um UE permaneça em uma largura ativa ampla quando não há tráfego significativo. Ele suporta comportamento de economia de energia enquanto mantém o dispositivo pronto para futuros agendamentos.
Benefícios técnicos para dispositivos e redes
O primeiro benefício do BWP é a menor complexidade do terminal. Como um UE nem sempre precisa suportar toda a largura da portadora, dispositivos de menor custo podem ser projetados com requisitos reduzidos de RF e banda base. Isso ajuda a expandir o ecossistema de dispositivos 5G e suporta categorias de terminais mais diversificadas.
O segundo benefício é a economia de energia. Quando o tráfego de serviço é pequeno, o UE pode operar em uma região de largura mais estreita. Isso reduz o monitoramento e processamento desnecessários de banda larga, o que é especialmente valioso para dispositivos alimentados por bateria, sensores industriais, terminais leves e futuras aplicações de capacidade reduzida.
O terceiro benefício é a compatibilidade futura. Quando o 5G introduz novos recursos ou novos mecanismos de serviço, a rede pode colocar certas capacidades em BWPs específicos sem interromper todas as configurações de largura de banda existentes. Isso facilita a evolução tecnológica mantendo a compatibilidade com dispositivos anteriores.
Onde o design multi-BWP é útil
O design multi-BWP é valioso quando diferentes terminais e serviços precisam compartilhar a mesma célula 5G. Um terminal que suporta apenas uma largura menor ainda pode acessar uma rede de maior largura de banda usando um BWP compatível com sua capacidade.
Ele também suporta economia dinâmica de energia. O UE pode alternar entre regiões grandes e pequenas de largura de banda conforme a demanda de tráfego. Para serviços de alto taxa de transferência, um BWP mais largo pode ser ativado. Para serviços de baixa taxa ou períodos inativos, um BWP mais estreito pode reduzir o consumo.
Diferentes serviços também podem ser transportados em diferentes BWPs. Por exemplo, um BWP pode ser planejado para tráfego de dados normal, outro para operação de menor potência, e outro para um novo recurso de serviço ou estratégia especial de agendamento. Isso oferece aos engenheiros de rádio uma ferramenta mais flexível para separação de serviços e gerenciamento de recursos.
Exemplos de planejamento em campo
A configuração de BWP depende da largura total da célula, capacidade do UE, demanda de serviço e estratégia de implantação. No planejamento de rede em campo, cenários TNR e FNR podem usar diferentes combinações multi-BWP para corresponder ao espectro real e aos requisitos do dispositivo.
| Cenário de rede | Largura de banda da célula | Exemplo de configuração multi-BWP | Objetivo de planejamento |
|---|---|---|---|
| Célula TNR | 100MHz | BWP inicial de 20MHz + BWP dedicado de 100MHz + BWP dedicado de 20MHz | Suporta acesso inicial, serviço de alto taxa de transferência e operação de baixa largura |
| Célula TNR | 100MHz | BWP inicial de 100MHz + BWP dedicado de 100MHz + BWP dedicado de 20MHz | Fornece acesso inicial amplo mantendo uma opção estreita para economia de energia |
| Célula FNR | 40MHz | BWP inicial de 20MHz + BWP dedicado de 40MHz + BWP dedicado de 20MHz | Equilibra acesso de largura média, serviço de célula completa e operação de largura reduzida |
| Célula FNR | 30MHz | BWP inicial de 30MHz + BWP dedicado de 30MHz + BWP dedicado de 20MHz | Corresponde a uma largura de portadora menor mantendo uma opção de serviço mais estreita |
Relação com RedCap e dispositivos futuros
O BWP também é importante para a evolução de dispositivos de capacidade reduzida. Terminais RedCap são projetados para cenários que não exigem toda a capacidade de banda larga móvel aprimorada. Esses dispositivos podem focar menor custo, menor consumo de energia e desempenho suficiente para monitoramento industrial, wearables, sensores de vídeo, nós de cidade inteligente e aplicações IoT empresariais.
Como o BWP permite que um terminal opere dentro de uma região menor de largura de banda dentro de uma portadora 5G maior, ele fornece uma base útil para categorias de dispositivos que não precisam de operação em largura total. Isso torna o BWP uma parte importante da flexibilidade de longo prazo das redes 5G.
Considerações de implantação para engenheiros
Ao projetar uma estratégia de BWP, os engenheiros devem considerar capacidade do UE, combinação de serviços, requisitos de cobertura, comportamento de agendamento e metas de economia de energia. Um BWP mais largo nem sempre é melhor. Ele pode melhorar o potencial de taxa de transferência, mas também pode aumentar a carga de processamento e o consumo de energia do UE.
Um BWP mais estreito é útil para tráfego de baixa taxa, mas pode não ser adequado para serviços que exigem altas taxas de dados ou baixo atraso de agendamento. Portanto, o planejamento de BWP deve ser baseado em modelos reais de serviço, e não em uma única regra fixa de largura de banda.
O temporizador de inatividade também deve ser planejado com cuidado. Se o temporizador for muito curto, o UE pode voltar com muita frequência e aumentar a sobrecarga de controle. Se for muito longo, o UE pode permanecer em um BWP mais largo por mais tempo do que o necessário, reduzindo o benefício de economia de energia.
Conclusão
Bandwidth Part é um mecanismo-chave do 5G NR para dividir e gerenciar a largura de banda da portadora. Ele permite que a estação base configure uma região contínua de largura de banda para um UE, em vez de obrigar todos os dispositivos a suportar a largura total da portadora. Isso ajuda a reduzir o custo do UE, diminuir o consumo de energia, melhorar a flexibilidade do serviço e apoiar a evolução futura do 5G.
O valor do BWP não está apenas na redução de largura de banda. Sua força real é o controle adaptativo. Um UE pode usar uma largura maior quando a demanda de tráfego é alta, mover-se para uma largura menor quando a demanda é baixa e operar dentro de uma faixa de recursos adequada conforme a capacidade do terminal e a estratégia da rede. Para o planejamento de redes 5G, o BWP é uma das ferramentas práticas que conecta eficiência de rádio, diversidade de dispositivos e evolução de serviço de longo prazo.
FAQ
BWP é o mesmo que largura de banda da portadora?
Não. A largura de banda da portadora é a largura total configurada para a célula, enquanto BWP é uma região contínua menor dentro dessa portadora. Um UE pode operar dentro de um BWP sem usar toda a largura de banda da portadora.
Usuários diferentes na mesma célula podem usar BWPs diferentes?
Sim. Diferentes UEs podem ser configurados com diferentes BWPs conforme a capacidade do dispositivo, a demanda de serviço e o planejamento de recursos de rádio. Essa é uma das razões pelas quais o BWP é útil em redes 5G com dispositivos mistos.
A troca de BWP interrompe o serviço do usuário?
A troca de BWP foi projetada para ser controlada pela rede e coordenada por procedimentos de protocolo. Em uma rede bem planejada, a troca deve suportar continuidade de serviço, embora uma configuração ruim possa afetar a experiência do usuário ou a eficiência do agendamento.
Por que BWP é importante para terminais 5G de baixo custo?
Terminais de baixo custo podem não precisar de toda a largura de banda da portadora. O BWP permite que esses dispositivos operem em uma faixa menor de largura de banda, reduzindo requisitos de hardware enquanto ainda acessam uma rede 5G maior.
O que deve ser testado ao verificar o desempenho do BWP?
Os engenheiros devem testar comportamento de acesso, troca de BWP ativo, retorno após expiração do temporizador de inatividade, taxa de transferência sob diferentes tamanhos de BWP, consumo de energia e compatibilidade com diferentes categorias de UE.
