Um Tensão baixa contínua é uma condição em que a tensão do fornecimento elétrico cai abaixo do nível normal por um período de tempo, sem cortar totalmente a energia. Diferente de um apagão, no qual a energia é perdida por completo, o brownout mantém a eletricidade disponível, mas com tensão reduzida. Essa tensão mais baixa pode afetar iluminação, motores, fontes de alimentação, sistemas de controle, computadores, equipamentos de comunicação, sistemas HVAC, elevadores, máquinas industriais e dispositivos eletrônicos sensíveis.
Tensão baixa contínua podem ocorrer por sobrecarga da rede, alta demanda de eletricidade, estresse em equipamentos da concessionária, infraestrutura de distribuição fraca, linhas alimentadoras longas, limitações de transformadores, partida de grandes motores ou redução intencional de tensão pela concessionária. Em muitos casos, os usuários percebem luzes fracas, motores lentos, reinicialização de equipamentos, operação instável ou alarmes de UPS e sistemas de monitoramento de energia.

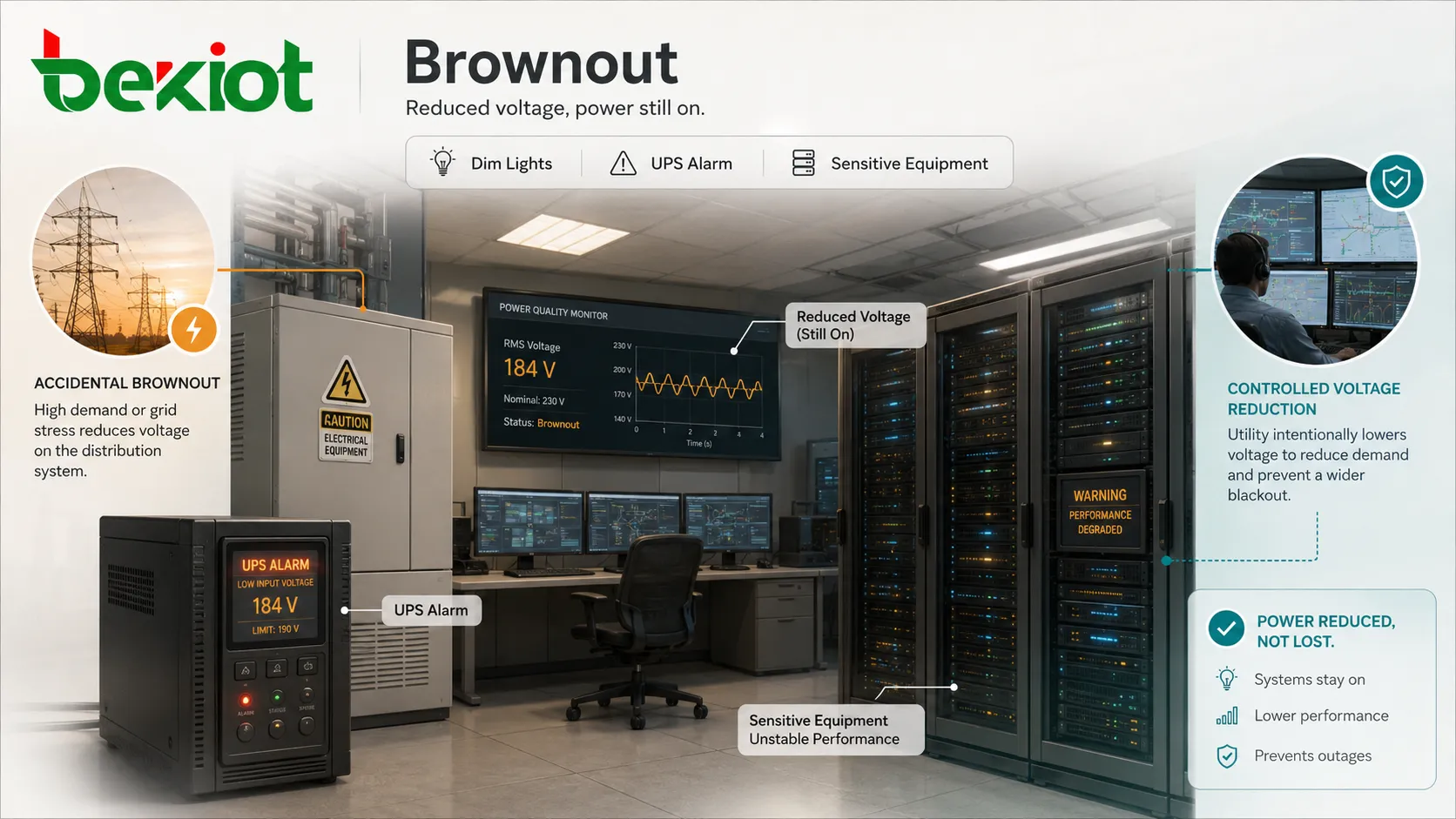

Um problema de qualidade de energia com duas faces
O Tensão baixa contínua pode ser acidental ou intencional. Um Tensão baixa contínua acidental ocorre quando o sistema elétrico não consegue manter a tensão normal devido à pressão de carga, fraqueza da infraestrutura, falhas ou limitações de distribuição. Um Tensão baixa contínua intencional pode ser usado pela concessionária como estratégia controlada de redução de tensão para diminuir a demanda e evitar uma interrupção maior.
Essa dupla natureza torna o tema fácil de entender de forma errada. Para usuários finais e equipamentos, a tensão reduzida geralmente é um risco. Para operadores da rede, a redução controlada de tensão às vezes pode ajudar a estabilizar o sistema sob carga extrema. O valor depende de quem está gerenciando o evento e de os equipamentos conectados tolerarem a faixa de tensão.
Em termos de engenharia, o Tensão baixa contínua pertence ao campo mais amplo da qualidade de energia. Ele se relaciona com subtensão, afundamento de tensão, queda de tensão e instabilidade do fornecimento, embora as definições exatas possam variar por norma, região e duração da medição.
Como a tensão reduzida se desenvolve
A demanda excede a capacidade local
Uma causa comum é a demanda excessiva sobre a rede elétrica. Durante ondas de calor, frentes frias, picos industriais ou aumentos de carga no período noturno, muitos usuários podem consumir energia ao mesmo tempo. Se a geração, transmissão ou distribuição estiver sob estresse, a tensão pode cair.
Nessa situação, a rede ainda pode entregar eletricidade, mas a tensão não permanece no nível esperado. Prédios no fim de longas linhas de distribuição podem sentir o efeito com mais clareza.
Limitações da rede de distribuição
Transformadores, alimentadores, cabos, painéis de manobra e redes locais de distribuição têm limites de capacidade. Se os equipamentos estiverem sobrecarregados ou envelhecidos, a regulação de tensão pode ficar menos estável. Trechos longos de cabos e condutores subdimensionados também podem causar queda de tensão sob carga pesada.
Isso é comum em instalações antigas, sistemas temporários de energia, alimentadores rurais, canteiros de obras, parques industriais e edifícios nos quais as cargas elétricas cresceram além do projeto original.
Partida de equipamentos grandes
Motores grandes, compressores, bombas, elevadores, unidades HVAC, máquinas de solda e cargas industriais pesadas podem puxar alta corrente de partida. Essa demanda repentina de corrente pode reduzir temporariamente a tensão.
Se o sistema de alimentação for robusto, a queda de tensão pode ser pequena e breve. Se o sistema for fraco, a queda pode perturbar equipamentos próximos ou acionar dispositivos de proteção.
Redução de tensão controlada pela concessionária
Em alguns casos, a concessionária pode reduzir intencionalmente a tensão dentro de uma faixa controlada para diminuir a demanda e evitar um apagão maior. Isso geralmente faz parte da gestão da rede, e não de uma falha aleatória.
No entanto, mesmo uma redução controlada precisa permanecer dentro de limites aceitáveis. Se a tensão cair demais ou durar muito, o desempenho e a segurança dos equipamentos podem ser afetados.
O que acontece dentro dos equipamentos elétricos
Equipamentos diferentes respondem de formas diferentes à tensão reduzida. Alguns dispositivos continuam operando normalmente dentro de uma ampla faixa de entrada. Outros ficam instáveis rapidamente. O resultado depende do projeto da fonte de alimentação, das características do motor, da lógica de controle, dos ajustes de proteção, do tipo de carga e da tolerância de tensão.
Fontes eletrônicas podem puxar mais corrente para manter a potência de saída quando a tensão de entrada cai. Isso pode aumentar o aquecimento e o estresse dos componentes. Dispositivos com fonte mal projetada podem reiniciar, travar ou desligar.
Motores podem reduzir a velocidade, superaquecer, falhar na partida ou puxar corrente excessiva em condições de baixa tensão. Isso é especialmente importante para compressores, bombas, ventiladores, transportadores, elevadores e máquinas industriais.
Sistemas de controle podem se comportar de maneira imprevisível se a tensão cair abaixo da faixa confiável de operação. Relés podem oscilar, contatores podem desarmar, sensores podem dar leituras instáveis e controladores programáveis podem reiniciar.

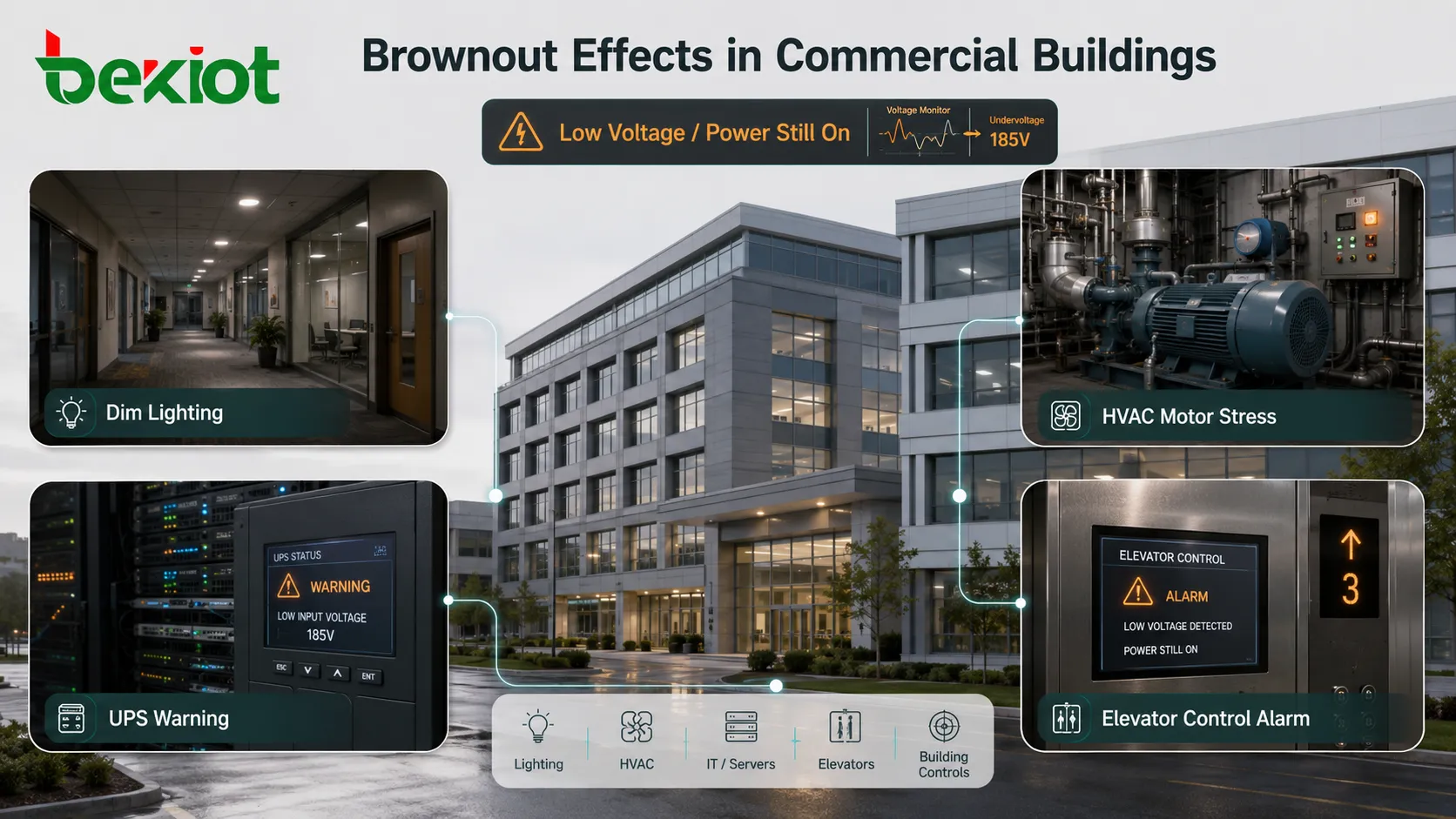

Sinais visíveis em edifícios e instalações
Alterações na iluminação
Um dos sinais mais visíveis é o escurecimento das luzes. A iluminação incandescente tradicional fica claramente mais fraca quando a tensão cai. Alguns drivers LED podem piscar, diminuir o brilho ou desligar dependendo do projeto.
Os sintomas na iluminação são alertas úteis, mas não revelam toda a condição elétrica. Um prédio pode ter problemas sérios de tensão mesmo que as luzes pareçam apenas levemente afetadas.
Reinicialização de equipamentos
Computadores, roteadores, switches, terminais de comunicação, servidores, controladores e dispositivos de segurança podem reiniciar quando a tensão de entrada cai abaixo do limite da fonte. Reinicializações repetidas podem interromper o trabalho e corromper dados.
Alarmes de UPS, registros de falha de fontes e históricos de monitoramento geralmente fornecem evidências melhores do que apenas observações de usuários.
Esforço em motores
Motores podem soar diferente, partir lentamente, travar ou trabalhar mais quentes. Em refrigeração, HVAC, bombeamento e sistemas industriais, a baixa tensão pode reduzir a vida útil do motor e aumentar o risco de manutenção.
Relés de proteção de motor, dispositivos de sobrecarga e monitoramento de tensão devem ser verificados se houver suspeita de Tensão baixa contínua.
Diferença entre apagão, afundamento de tensão e surto
Um apagão é uma interrupção completa da energia. Durante um apagão, a eletricidade não está disponível. Durante um Tensão baixa contínua, a energia continua presente, mas a tensão fica abaixo do normal.
Um afundamento ou queda de tensão costuma ser mais curto e pode ocorrer por milissegundos a segundos. Um Tensão baixa contínua geralmente implica uma redução mais longa ou perceptível, embora a terminologia varie conforme o contexto e a norma.
Um surto de energia é o tipo oposto de distúrbio. É uma elevação temporária de tensão ou energia transitória. Proteção contra surtos e proteção contra Tensão baixa contínua tratam problemas elétricos diferentes, embora ambas possam fazer parte de uma estratégia completa de qualidade de energia.
Essas diferenças importam porque as medidas de proteção são diferentes. Um protetor contra surtos não resolve baixa tensão. Um UPS pode ajudar em Tensão baixa contínua curtos ou apagões, mas precisa ser dimensionado corretamente. Um regulador de tensão pode estabilizar a entrada, mas tem limites.
Possíveis benefícios da redução controlada de tensão
Embora Tensão baixa contínua normalmente sejam vistos como problema pelos usuários finais, a redução controlada de tensão pode ter benefícios específicos para a gestão da rede. Quando usada com cuidado pelas concessionárias, uma pequena redução de tensão pode diminuir a carga total em uma área de distribuição e ajudar a evitar um apagão completo.
Isso pode apoiar a estabilidade da rede durante pico de demanda, falta de geração, condições emergenciais de operação ou estresse de infraestrutura. Para uma concessionária, a redução controlada pode ser menos prejudicial do que cortar a energia por completo.
No entanto, esse benefício não significa que a tensão reduzida seja inofensiva. Equipamentos sensíveis, motores, dispositivos médicos, processos industriais e sistemas de comunicação ainda podem exigir tensão estável. Portanto, a redução controlada deve ser gerenciada dentro de limites seguros e apoiada por proteção adequada no lado do usuário.
O benefício de umTensão baixa contínua controlado pertence principalmente à estabilidade da rede. Para proprietários de equipamentos, a prioridade é detecção, proteção e planejamento de continuidade.
Aplicações e cenários em que isso importa
Edifícios comerciais
Edifícios de escritórios, hotéis, shoppings, hospitais, escolas e instalações públicas podem sofrer redução de tensão durante períodos de alta carga ou problemas locais de distribuição. Tensão baixa contínua podem afetar elevadores, iluminação, HVAC, controle de acesso, interfaces de alarme de incêndio, salas de TI e sistemas de segurança.
Gestores prediais devem monitorar a qualidade de energia e proteger cargas críticas com UPS adequado, regulação de tensão, energia de backup e relatórios de alarme.
Instalações industriais
Fábricas, armazéns, oficinas, linhas de produção, estações de bombeamento e plantas de processo são sensíveis à baixa tensão porque costumam usar motores, inversores, PLCs, sensores, robôs e painéis de controle.
Um Tensão baixa contínua pode parar uma linha, danificar enrolamentos de motores, causar falhas em inversores, reiniciar controladores ou gerar problemas de qualidade do produto. Sites industriais muitas vezes precisam de monitoramento de tensão, proteção de motores, revisão de fator de potência e planejamento de capacidade elétrica.
Salas de dados e comunicação
Servidores, switches, roteadores, dispositivos de armazenamento, sistemas PBX, gateways e plataformas de monitoramento precisam de energia estável. Mesmo um evento breve de baixa tensão pode provocar reinicialização, erros de armazenamento, interrupção de serviço ou instabilidade de rede.
Sistemas UPS, fontes duplas, unidades de distribuição de energia, registros de monitoramento e integração com geradores são comumente usados para reduzir o impacto.
Residências e pequenos negócios
Casas e pequenos negócios podem notar luzes fracas, ventiladores lentos, eletrodomésticos se comportando de forma anormal, roteadores reiniciando ou refrigeradores com dificuldade para partir. Baixa tensão repetida pode reduzir a vida útil dos aparelhos e causar falhas incômodas.
Os usuários não devem ignorar eventos frequentes. Um eletricista licenciado ou a concessionária pode precisar verificar a tensão de serviço, a fiação, o carregamento do quadro, a conexão do neutro e a condição do transformador.
Sistemas de energia remotos e temporários
Canteiros de obras, eventos temporários, instalações móveis, prédios rurais, geradores e sistemas fora da rede podem sofrer quedas de tensão por cabos longos, sobrecarga do gerador, projeto de distribuição inadequado ou mudanças bruscas de carga.
Planejamento de carga, dimensionamento de cabos, capacidade do gerador, regulação de tensão e partida escalonada de motores são importantes nesses ambientes.
Métodos de proteção
Monitoramento de tensão
Medidores de energia, relés de tensão, PDUs inteligentes, registros de UPS e sistemas de monitoramento predial podem detectar eventos de baixa tensão. O monitoramento fornece evidências e ajuda a identificar se o problema é local, da instalação inteira ou relacionado à concessionária.
Sem medição, os usuários podem confundir Tensão baixa contínua com falhas de dispositivos, problemas de software ou falhas de rede.
Sistemas UPS
Um UPS pode proteger equipamentos críticos fornecendo energia estável durante reduções curtas de tensão ou apagões. Sistemas UPS line-interactive e online também podem oferecer regulação de tensão, dependendo do projeto.
O dimensionamento do UPS deve considerar potência da carga, autonomia, corrente de partida, condição da bateria, comportamento de transferência e se o equipamento protegido inclui motores ou apenas eletrônicos.
Regulação automática de tensão
Reguladores de tensão e condicionadores de energia podem corrigir variações moderadas de tensão. Eles são úteis quando a tensão é instável, mas está dentro de uma faixa corrigível.
Eles não resolvem todos os problemas. Subtensão severa, circuitos sobrecarregados, fiação ruim ou falhas da concessionária podem exigir correção de infraestrutura.
Proteção de motores
Motores devem ser protegidos contra subtensão, perda de fase, sobrecarga e rotor travado. Relés de proteção podem desconectar motores antes que ocorram danos.
Para equipamentos importantes, soft starters, inversores de frequência, partida escalonada e projeto adequado de alimentadores podem reduzir a queda de tensão durante a partida.
Revisão da capacidade elétrica
Se Tensão baixa contínua ocorrem com frequência dentro de uma instalação, o sistema elétrico pode estar subdimensionado ou mal distribuído. Estudos de carga, bitola dos condutores, capacidade do transformador, balanceamento de quadros, aterramento e integridade do neutro devem ser revisados.
Corrigir o problema básico de distribuição de energia costuma ser mais eficaz do que adicionar pequenos dispositivos em todos os pontos de uso.
Considerações de projeto para sistemas críticos
Sistemas críticos devem definir faixa aceitável de tensão, requisito de autonomia, prioridade de carga, limite de alarme e comportamento de recuperação. Uma sala de servidores e uma estação de bombeamento podem exigir estratégias de proteção muito diferentes.
O comportamento de recuperação é importante. Alguns equipamentos não reiniciam com segurança após o retorno da tensão. Compressores HVAC, inversores industriais, controladores de processo e sistemas de comunicação podem exigir reinício escalonado ou confirmação do operador.
O projeto de alarmes também deve ser prático. Se a tensão cair levemente por pouco tempo, o sistema pode registrar um evento. Se cair abaixo de um limite perigoso, pode acionar notificação urgente ou corte automático de carga.
Para organizações com vários sites, os registros de qualidade de energia devem ser centralizados. Comparar eventos entre sites ajuda a identificar padrões da concessionária, problemas sazonais de demanda, envelhecimento de equipamentos ou problemas específicos de cada instalação.
Erros comuns
Confiar apenas em protetores contra surtos
Protetores contra surtos são projetados para limitar transitórios de sobretensão. Eles não corrigem baixa tensão sustentada. Uma estratégia completa de energia pode precisar tanto de proteção contra surtos quanto de proteção contra subtensão.
Ignorar cargas de motor
Motores muitas vezes são mais vulneráveis à baixa tensão do que eletrônicos de escritório. Se o local tem bombas, compressores, ventiladores, transportadores ou elevadores, o planejamento contra Tensão baixa contínua deve incluir proteção de motores.
Sobredimensionar a carga em um gerador
Geradores podem produzir instabilidade de tensão quando sobrecarregados ou quando grandes cargas partem repentinamente. O dimensionamento do gerador deve incluir corrente de partida, sequenciamento de cargas, fator de potência e capacidade de regulação de tensão.
Não testar baterias do UPS
Um UPS pode parecer normal na operação diária, mas falhar quando a tensão cai se suas baterias estiverem fracas. Teste e substituição de baterias são essenciais.
Reiniciar tudo ao mesmo tempo
Depois que a tensão volta ao normal, a reinicialização simultânea de muitas cargas pode criar outra queda de tensão. Reinício escalonado e priorização de cargas podem reduzir esse risco.
Um Tensão baixa contínua deve ser tratado como um evento de qualidade de energia em nível de sistema, não apenas como um incômodo breve. Seu impacto depende da profundidade da tensão, duração, tipo de carga e projeto de proteção.
FAQ
Um Tensão baixa contínua pode danificar eletrônicos imediatamente?
Pode, especialmente se o dispositivo tiver uma fonte fraca ou reiniciar repetidamente. Alguns eletrônicos toleram variação moderada de tensão, mas subtensão repetida ainda pode encurtar a vida útil.
Por que as luzes escurecem, mas alguns dispositivos continuam funcionando?
Dispositivos diferentes têm tolerâncias de tensão diferentes. Algumas fontes operam em ampla faixa de entrada, enquanto iluminação e motores mostram efeitos visíveis mais cedo.
Os equipamentos devem ser desligados durante um Tensão baixa contínua?
Para dispositivos não críticos, desligá-los pode reduzir o estresse. Para sistemas críticos, o desligamento deve seguir um procedimento planejado para evitar perda de dados, interrupção de processo ou reinício inseguro.
Um UPS pode resolver todos os problemas de Tensão baixa contínua?
Não. Um UPS pode proteger cargas selecionadas, mas precisa ser bem dimensionado e mantido. Problemas de tensão em todo o prédio ou relacionados a motores podem exigir melhorias no sistema elétrico.
O que deve ser verificado após eventos frequentes de baixa tensão?
Verifique registros da concessionária, carregamento de quadros, capacidade do transformador, bitola dos cabos, conexões de neutro, aterramento, corrente de partida dos motores, registros de UPS e medições de qualidade de energia.
