A Classe I, Divisão 1 é uma classificação norte-americana de locais perigosos, aplicada a ambientes onde gases ou vapores inflamáveis podem estar presentes no ar em concentração ignificável durante a operação normal, manutenções frequentes, vazamentos ou quando uma falha simultaneamente libera materiais perigosos e cria uma fonte de ignição. Em linguagem simples, representa uma das categorias mais rigorosas de áreas de risco por gases e vapores no sistema de Classificação/Divisão.
Essa nomenclatura é frequentemente abreviada para Classe I, Div 1 ou C1D1. Ela consta em equipamentos elétricos, especificações de projetos, cronogramas de painéis, desenhos de áreas perigosas e documentos de aquisição nos setores de petróleo e gás, processamento químico, manipulação de combustíveis, operações com solventes e outras indústrias onde as atmosferas explosivas exigem controle rigoroso. Para engenheiros, compradores e integradores, essa classificação é fundamental, pois influencia a seleção de produtos, práticas de instalação, requisitos de marcação, planejamento de manutenção e conformidade geral de segurança.
Igualmente importante: a Classe I, Divisão 1 não é uma certificação de produto por si só. Trata-se de uma **classificação de local**. Os equipamentos instalados nesses ambientes devem ser aprovados, registrados ou certificados para as condições perigosas específicas, incluindo grupo de gases e limites de temperatura. Por isso, uma análise adequada da Classe I, Divisão 1 sempre abrange não apenas a definição da área, mas também as normas, marcações e métodos de proteção adotados nos equipamentos.

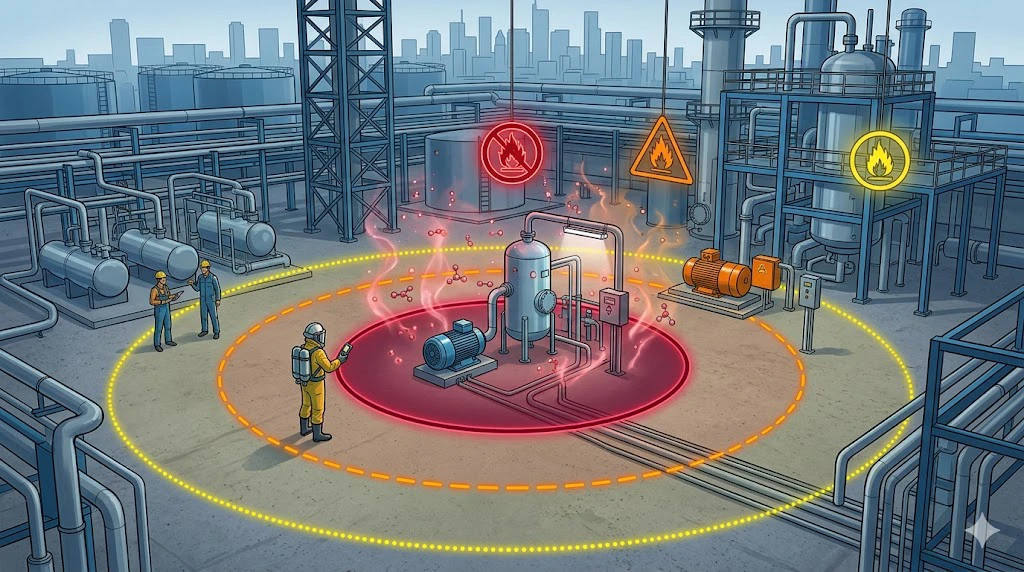

A Classe I, Divisão 1 refere-se a locais onde concentrações ignificáveis de gases ou vapores inflamáveis podem surgir durante a operação normal ou condições de liberação frequente relacionadas ao processo industrial.
O que significa Classe I, Divisão 1?
A nomenclatura é dividida em duas partes. Classe I define o tipo de perigo: gases inflamáveis, vapores provenientes de líquidos inflamáveis ou vapores de líquidos combustíveis. Divisão 1 indica a probabilidade de ocorrência do risco: a atmosfera pode se tornar inflamável em condições de operação padrão, com frequência por conta de manutenções ou vazamentos, ou ainda em caso de falha que libera vapores e transforma equipamentos elétricos em fonte potencial de ignição.
Esse é o motivo pelo qual a Classe I, Divisão 1 é mais severa que a Divisão 2. Em locais de Divisão 2, não se espera a presença de concentrações inflamáveis de gases ou vapores durante a operação convencional. Já na Divisão 1, esse risco é intrínseco ao cenário de risco normal da área de processo.
Isso também significa que a Classe I, Divisão 1 nunca deve ser usada como um rótulo genérico para toda uma planta industrial, a menos que toda a instalação tenha sido devidamente classificada dessa forma. Os locais perigosos são definidos área por área. Uma sala de armazenamento, casa de bombas, ponto de enchimento, abrigo de controle e corredores adjacentes podem ter classificações distintas, dependendo do projeto de processo, contenção de materiais, ventilação, fontes de liberação e análise normativa.
Quais normas definem a Classe I, Divisão 1?
Nos Estados Unidos, a base regulatória está nas regras da OSHA para locais perigosos, especialmente no 29 CFR 1910.307 e nas definições do 29 CFR 1910.399. Essas disposições explicam como os locais perigosos são classificados e quais tipos de aprovações e marcações de equipamentos são obrigatórias.
Na prática de engenharia e instalações, o sistema de Classe/Divisão está intimamente associado ao Código Elétrico Nacional (NFPA 70), especialmente aos artigos voltados para áreas perigosas, que abordam classificação, métodos de cabeamento e seleção de equipamentos. A própria OSHA orienta empregadores e usuários a seguir esses requisitos, e grande parte das práticas de certificação e marcação de produtos na América do Norte são baseadas nesse conjunto de normas.
Em relação às normas de equipamentos, duas das referências mais importantes são a UL 1203 e a UL 913. A UL 1203 regulamenta equipamentos elétricos à prova de explosão e à prova de ignição por poeira para locais perigosos, enquanto a UL 913 trata de aparelhos de segurança intrínseca e dispositivos associados para uso em locais perigosos da Divisão 1. Essas duas normas representam dois dos métodos de proteção mais conhecidos no desenvolvimento de produtos para operação em Classe I, Divisão 1.
Como as normas são aplicadas na prática?
A norma de classificação de áreas e a norma de produtos têm funções distintas. A classificação do local indica o nível de periculosidade da área. A norma de produto define os requisitos de construção, testes e marcação dos equipamentos para que possam ser utilizados com segurança naquele ambiente.
Por exemplo, uma unidade de processo que manipula solventes voláteis pode ser classificada como Classe I, Divisão 1 ao redor de conexões, respiros, pontos de transferência abertos ou zonas com risco frequente de vazamentos durante manutenções. Após a definição dessa classificação, os dispositivos instalados no local — telefones, caixas de passagem, painéis de operação, sensores, luminárias, conexões de cabo, dispositivos de sinalização ou estações de controle — devem ser selecionados conforme os requisitos aprovados para locais perigosos, respeitando a classe, grupo de gases e código de temperatura aplicáveis.
Por isso, é comum se referir de forma simplificada à compra de um “produto Classe I, Divisão 1”, mesmo que a classificação da área seja prioritária e a aprovação do equipamento venha posteriormente. Essa abreviação cotidiana é compreensível, mas tecnicamente, a área é classificada primeiro, e o equipamento é aprovado para essa condição.
Equipamentos para operação em Classe I, Divisão 1 são selecionados verificando o conjunto completo de marcações: classe, divisão, grupo de gases e código de temperatura, e não apenas o rótulo genérico de local perigoso.
Quais são os índices de proteção da Classe I, Divisão 1?
Nesse contexto, o termo índices de proteção não se refere principalmente a classificações como IP65, IP66 ou IK10. Esses índices ainda são relevantes para a durabilidade ambiental, mas não substituem a aprovação específica para locais perigosos. Para a Classe I, Divisão 1, os dados essenciais de aprovação incluem:
Classe: confirma o tipo de risco, neste caso, atmosferas de gases ou vapores inflamáveis.
Divisão: atesta que o risco pode estar presente na operação normal ou em condições de liberação frequente.
Grupo: identifica a família de gases ou vapores para os quais o equipamento é adequado.
Classificação de temperatura: limita a temperatura superficial máxima do equipamento, mantendo-a abaixo do ponto de autoignição do material perigoso presente.
Método de proteção ou base de aprovação: como construção à prova de explosão ou segurança intrínseca, conforme o projeto e avaliação do produto.
A OSHA exige que equipamentos em locais perigosos sejam aprovados não apenas para a classe da área, mas também para as propriedades inflamáveis ou combustíveis do gás, vapor, poeira ou fibras específicas presentes. Também é obrigatória a marcação com a classe, grupo e temperatura de operação ou faixa de temperatura para a qual o dispositivo foi certificado. Por isso, a placa de identificação de um equipamento Classe I, Divisão 1 contém muito mais informações do que apenas a inscrição “Classe I, Div 1”.
Grupos de gases em locais da Classe I
Dentro do sistema de divisões da Classe I, gases e vapores são divididos nos Grupos A, B, C e D. Essas categorizações definem o grau de risco de ignição e o tipo de construção de produto aceitável para cada tipo de atmosfera.
Grupo A: acetileno
Grupo B: hidrogênio e riscos similares
Grupo C: etileno e riscos similares
Grupo D: propano e riscos similares
Do ponto de vista de aquisições, esse detalhe é crucial. Um produto adequado para o Grupo D não é automaticamente compatível com o Grupo B. Se a instalação possuir atmosferas ricas em hidrogênio ou outros riscos de alta periculosidade, a seleção de equipamentos se torna mais rigorosa. Por isso, compradores nunca devem se limitar à inscrição “Classe I, Divisão 1” e ignorar a marcação do grupo de gases.
Códigos de temperatura e sua importância
A segurança em locais perigosos não depende apenas de faíscas e arcos elétricos. Superfícies quentes também podem inflamar atmosferas inflamáveis, razão pela qual a classificação de temperatura é parte obrigatória da marcação de aprovação. O equipamento deve ter temperatura superficial máxima suficientemente baixa para não atingir o ponto de ignição dos gases ou vapores presentes.
Na linguagem prática de projetos, essa classificação é definida por códigos T, como T1, T2, T3, T4, T5 e T6. Quanto menor a temperatura máxima permitida, mais restritiva e exigente é a classificação. Por exemplo, um dispositivo destinado a ambientes ricos em solventes ou hidrogênio precisa de limitações térmicas mais rigorosas do que um equipamento similar usado em locais onde os materiais perigosos têm ponto de autoignição mais elevado.
Na seleção de equipamentos, a pergunta correta não é apenas “esse equipamento é à prova de explosão?”, mas também “sua temperatura de operação marcada é compatível com os gases ou vapores reais do local?”. Ignorar esse detalhe pode gerar não conformidades, mesmo que a estrutura da carcaça pareça robusta.
Métodos de proteção comuns para equipamentos Classe I, Divisão 1
Construção à prova de explosão
Um dos métodos clássicos para equipamentos elétricos da Classe I, Divisão 1 é a construção à prova de explosão. Nesse modelo, a carcaça é projetada para conter uma ignição interna e impedir a propagação de chamas para a atmosfera perigosa ao redor. Essa abordagem é amplamente utilizada em carcaças robustas, dispositivos de controle, conjuntos de iluminação, caixas de passagem e equipamentos de campo nas indústrias de processo.
Segurança intrínseca
Outro método amplamente utilizado é a segurança intrínseca. Em vez de conter uma explosão interna, o circuito é projetado para não liberar energia elétrica ou térmica suficiente para inflamar a atmosfera perigosa em condições de falha definidas. O projeto de segurança intrínseca é especialmente vantajoso para laços de instrumentação, transmissores, circuitos de comunicação, dispositivos portáteis, terminais de baixa potência e redes de sensores, onde limitar a energia é mais viável do que fabricar carcaças massivas.
Ambos os métodos são válidos para operação em Classe I, Divisão 1, mas resolvem o risco de ignição de maneiras distintas. Equipamentos à prova de explosão são baseados na resistência da carcaça, enquanto a segurança intrínseca depende da limitação de energia do circuito. A escolha adequada depende da aplicação, estratégia de manutenção, restrições de cabeamento de campo e do projeto geral do sistema.
Classe I, Divisão 1 é equivalente à Zona 1?
Não exatamente. Pertencem a sistemas distintos de classificação de áreas perigosas. A Classe I, Divisão 1 vem do método tradicional norte-americano de Classe/Divisão, enquanto a Zona 1 faz parte do sistema de zoneamento internacional, também reconhecido em parte das práticas norte-americanas.
Em muitos projetos reais, é comum encontrar equipamentos com marcações duplas ou linhas de produtos certificadas para ambos os sistemas. Isso não significa que os termos sejam sempre intercambiáveis em todos os documentos de projeto. Uma comparação precisa depende do conjunto de normas adotado, base de certificação e marcação exata do equipamento. Como regra geral, a forma mais segura é alinhar a aprovação do dispositivo ao método de classificação utilizado na documentação do projeto e requisitos das autoridades locais.
As aplicações típicas da Classe I, Divisão 1 incluem áreas onde vapores inflamáveis podem ser liberados durante operações rotineiras de transferência, processamento, revestimento, bombeamento ou manipulação de solventes.
Aplicações típicas da Classe I, Divisão 1
As notas e exemplos oficiais da OSHA detalham onde predominam as condições de Classe I, Divisão 1. Os locais típicos incluem áreas de transferência de líquidos inflamáveis voláteis ou gases inflamáveis liquefeitos entre recipientes, interior de cabines de pulverização e áreas de acabamento adjacentes com uso de solventes voláteis, tanques abertos com líquidos inflamáveis voláteis, salas de secagem para evaporação de solventes, salas de geradores de gás, casas de bombas com ventilação insuficiente para gases inflamáveis ou líquidos voláteis e outros ambientes onde concentrações de vapores inflamáveis são esperadas na operação normal.

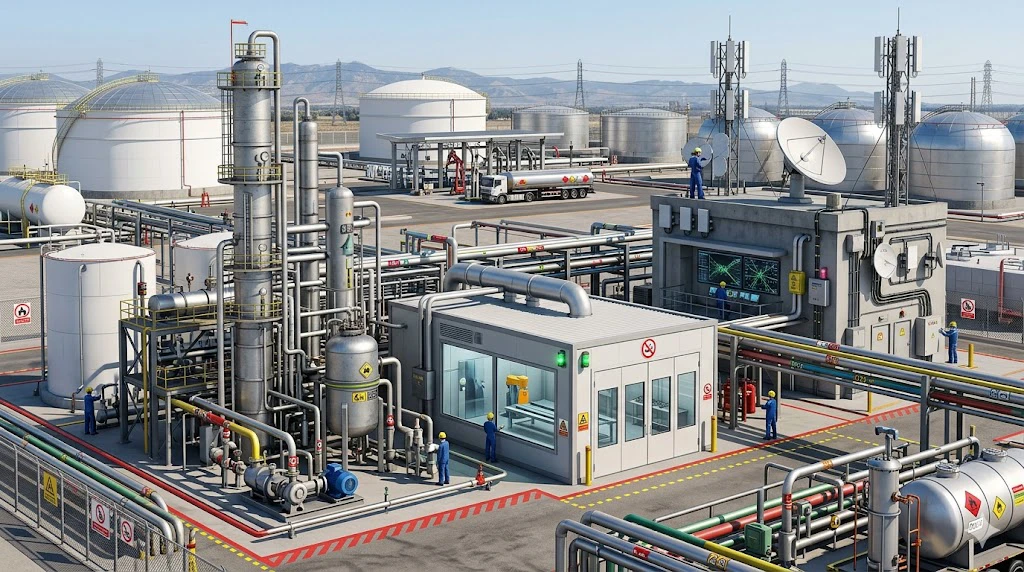

Na indústria moderna, essa lógica se aplica a uma ampla gama de instalações:
Processamento de Petróleo e Gás
Poços de extração, unidades de produção, áreas de separadores, parques de tanques, pontos de carregamento, abrigos de analisadores e zonas de manipulação de hidrocarbonetos podem conter setores localizados de Classe I, Divisão 1, dependendo das fontes de liberação e condições de ventilação.
Plantas Químicas e Petroquímicas
Áreas de reatores, estações de transferência de solventes, seções de mistura, casas de bombas, pontos de enchimento de tambores e vasos de processo com produtos químicos voláteis frequentemente requerem análise de Classe I, Divisão 1 ao redor dos equipamentos com maior risco de liberação de vapores inflamáveis.
Operações de Pintura, Revestimento e Acabamento
Cabines de pulverização e zonas de acabamento adjacentes são exemplos clássicos, pois solventes atomizados ou evaporados criam atmosferas de vapores inflamáveis em condições de trabalho normais.
Armazenamento e Distribuição de Combustíveis
Armazenamento em grande escala de combustíveis, plataformas de carregamento, sistemas de distribuição e espaços fechados ao redor de bombas ou respiros podem incluir áreas da Divisão 1 quando a liberação de vapores faz parte das condições de serviço rotineiras.
Comunicações Industriais e Sinalização
Telefones à prova de explosão, estações de chamada de emergência, luzes de alerta, sirenes de alarme, terminais de intercomunicação e dispositivos de comunicação de campo são selecionados com aprovação Classe I, Divisão 1 para garantir a comunicação segura da equipe em áreas de processo com risco de gases e vapores inflamáveis.
E quanto aos índices IP e carcaças NEMA?
Esse é um ponto que gera equívocos frequentes entre compradores. Um dispositivo pode ter classificação IP66, IP67 ou carcaça NEMA 4X e ainda não ser adequado para a Classe I, Divisão 1. A proteção contra agentes ambientais e a aprovação para locais perigosos resolvem problemas distintos.
O índice IP ou classificação NEMA define a proteção contra água, poeira, corrosão e condições ambientais gerais, conforme o sistema de normas adotado. A aprovação Classe I, Divisão 1 certifica que o produto foi avaliado para não se tornar uma fonte de ignição na atmosfera perigosa especificada. Em projetos reais, ambas as classificações podem ser necessárias, mas nunca se substituem.
Por exemplo, uma área de processo externa pode exigir um dispositivo de comunicação que seja aprovado para Classe I, Divisão 1 e também resistente às intempéries, corrosão, impactos, lavagens industriais e condições marítimas severas. A aprovação para local perigoso controla um nível de risco; a classificação ambiental da carcaça garante a durabilidade externa.
Como selecionar equipamentos para áreas Classe I, Divisão 1
Confirme o perímetro exato da área classificada. Não presuma que toda a instalação é C1D1 apenas por possuir setores de processo perigosos.
Identifique o grupo de gases. O equipamento deve ser aprovado para o material perigoso presente no local.
Verifique o código de temperatura. Certifique-se de que a temperatura superficial máxima do produto é compatível com a atmosfera local.
Analise o método de proteção. Defina se o projeto à prova de explosão ou de segurança intrínseca é o mais adequado para a aplicação.
Confirme as condições de instalação. Entradas de cabo, vedações, prensa-cabos, barreiras e métodos de cabeamento são tão importantes quanto o próprio dispositivo.
Não confunda classificações ambientais e de risco. IP, IK e NEMA são complementares, mas não substituem a aprovação HazLoc.
Verifique detalhadamente a marcação e certificação oficial. O rótulo completo do equipamento é mais relevante do que abreviações comerciais.
Equipamentos da Divisão 1 podem ser usados em áreas da Divisão 2?
Sim, de forma geral, equipamentos aprovados para locais da Divisão 1 podem ser instalados em áreas da Divisão 2 da mesma classe e grupo de gases. Esse é um dos motivos pelos quais algumas operadoras padronizam dispositivos críticos com a classificação mais rigorosa, visando uniformidade, simplificação de peças de reposição e flexibilidade operacional.
Mesmo assim, não todos os projetos devem adotar equipamentos da Divisão 1 de forma generalizada. Produtos da Divisão 1 costumam ser maiores, mais pesados, mais caros e possuir restrições mais rígidas de instalação e manutenção. Um projeto de qualidade sempre começa com a classificação correta da área, evitando superdimensionamentos desnecessários.
Equívocos comuns sobre a Classe I, Divisão 1
“Classe I, Divisão 1 significa apenas à prova de explosão”
Nem sempre. A construção à prova de explosão é um método de proteção importante, mas a segurança intrínseca é outra solução principal para equipamentos e circuitos adequados a essas áreas.
“Se o equipamento é resistente e impermeável, serve para C1D1”
Não. Resistência mecânica e impermeabilidade não eliminam automaticamente o risco de ignição em atmosferas inflamáveis.
“A classificação da área é igual à certificação do equipamento”
Incorreto. A área é classificada primeiro; depois, o equipamento é selecionado e aprovado para essa condição.
“Uma única aprovação vale para todas as atmosferas de gases”
Não. A marcação de grupo de gases e código de temperatura continuam sendo essenciais. Um produto compatível com uma família de gases pode não ser adequado para outra.
Aplicações em diferentes indústrias
Instrumentação de Processo
Transmissores de pressão, chaves de nível, analisadores, caixas de passagem e conjuntos de terminais próximos a pontos de liberação rotineira de vapores são frequentemente projetados conforme os requisitos da Classe I, Divisão 1.
Telefonia e Intercomunicação em Áreas Perigosas
Telefones de campo, estações de emergência, intercomunicadores VoIP, pontos de sonorização e terminais de alarme em áreas com solventes, combustíveis ou hidrocarbonetos requerem soluções certificadas ou aprovadas C1D1.
Iluminação e Sinalização
Luminárias à prova de explosão, sinalizadores sonoros e visuais, cornetas e dispositivos de alarme combinados são amplamente utilizados em zonas de risco de gases e vapores, garantindo notificações visuais e sonoras claras para a equipe.
Instalações de Motores e Controle
Dependendo do layout e abrangência da classificação, estações de operação locais, chaves seccionadoras, caixas de controle e acessórios associados devem atender aos requisitos da Divisão 1.
FAQ – Perguntas Frequentes
Qual a diferença entre Classe I, Divisão 1 e Classe I, Divisão 2?
A Classe I, Divisão 1 considera que concentrações ignificáveis de gases ou vapores podem surgir na operação normal, manutenções frequentes, vazamentos ou condições de falha. Já a Divisão 2 define que o risco não está presente em concentrações inflamáveis durante a operação convencional.
Classe I, Divisão 1 é igual à Zona 1 ATEX?
Não. Pertencem a sistemas de classificação distintos. Podem ter finalidades práticas semelhantes e alguns produtos possuem marcações duplas, mas não são termos equivalentes.
Equipamentos de segurança intrínseca podem ser usados na Classe I, Divisão 1?
Sim. Equipamentos de segurança intrínseca aprovados para locais perigosos correspondentes são válidos para aplicações em Classe I, Divisão 1. Esse é um dos métodos de proteção mais reconhecidos para circuitos de baixa energia e instrumentação.
A inscrição Classe I, Divisão 1 traz todas as informações necessárias?
Não. Também são necessários grupo de gases, código de temperatura, método de proteção, requisitos de instalação e, em muitos casos, dados complementares sobre a carcaça e condições ambientais.
Ainda preciso de classificações IP ou NEMA para produtos C1D1?
Geralmente sim. A aprovação para riscos de ignição é independente, enquanto IP e NEMA garantem proteção da carcaça contra poeira, água, corrosão e agentes climáticos.
Onde a Classe I, Divisão 1 é mais comum?
Exemplos típicos: áreas de pintura por pulverização, espaços de manipulação de solventes, casas de bombas, pontos de transferência de combustíveis, salas de geradores de gás e seções de processo com liberação de gases ou vapores inflamáveis na operação normal.
Conclusão
A Classe I, Divisão 1 é uma das classificações mais importantes de locais perigosos na indústria norte-americana, pois abrange atmosferas de gases e vapores que podem se tornar inflamáveis durante a operação normal ou liberações frequentes de processo. Compreendê-la plenamente significa ir além do rótulo genérico, analisando normas, marcações, grupos de gases, códigos de temperatura e métodos de proteção que garantem a segurança dos equipamentos nesses ambientes rigorosos.
Para uma seleção eficaz no dia a dia, a regra é simples: comece pela classificação correta da área, depois alinhe o equipamento aos requisitos exatos de classe, divisão, grupo de gases e temperatura da instalação. Essa abordagem garante maior conformidade normativa, segurança operacional e confiabilidade de longo prazo, muito além de abreviações comerciais ou apenas características da carcaça.
