A entrada de contato seco é uma interface de sinal que detecta se um interruptor externo, relé, botão, contato de sensor ou saída de alarme está aberto ou fechado, sem receber tensão externa desse dispositivo. Ela é amplamente usada em automação industrial, gestão predial, sistemas de segurança, interfaces de alarme de incêndio, controle de acesso, monitoramento de elevadores, controle HVAC e supervisão remota de equipamentos.

Em muitos sistemas de controle, a entrada de contato seco fornece uma forma simples e confiável de converter eventos físicos em sinais digitais de estado. Em vez de transmitir dados complexos, o dispositivo conectado apenas altera o estado do contato. O controlador, PLC, painel de alarme, gateway ou módulo de monitoramento então lê esse estado e aciona a ação necessária.

Significado básico de um contato sem tensão

Um contato seco também é chamado de contato sem tensão ou contato livre de potencial. Isso significa que o próprio contato não fornece energia, tensão ou saída elétrica ativa. Ele funciona como uma conexão mecânica simples que pode estar aberta ou fechada.

Por exemplo, uma saída de relé dentro de um sensor pode fechar quando movimento é detectado, quando uma porta é aberta ou quando um alarme é acionado. O contato do relé não envia tensão por si só. O dispositivo receptor fornece internamente uma pequena tensão de detecção ou corrente de sensoriamento e então determina se o circuito está aberto ou fechado.

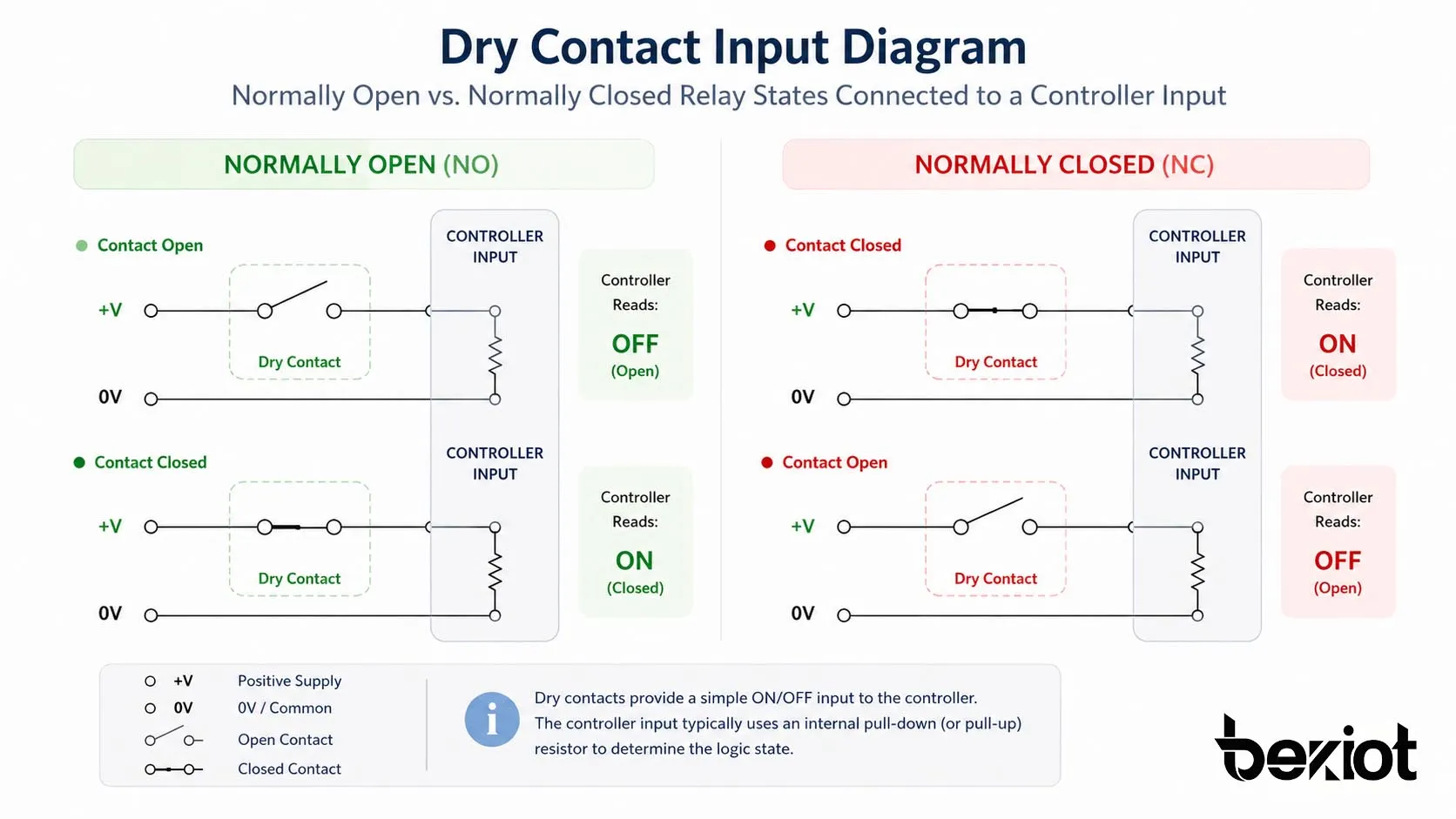

Lógica normalmente aberta e normalmente fechada

A entrada de contato seco normalmente suporta dois estados de contato: normalmente aberto e normalmente fechado. Um contato normalmente aberto permanece desconectado em seu estado padrão e fecha quando ocorre um evento. Um contato normalmente fechado permanece conectado em seu estado padrão e abre quando ocorre um evento.

Essa lógica é importante para o projeto do sistema. A fiação normalmente aberta é frequentemente usada para acionamento simples de eventos, enquanto a fiação normalmente fechada é comum em monitoramento de segurança, pois quebras de cabo ou falhas de contato podem ser mais fáceis de detectar em algumas configurações.

Como funciona em um circuito de controle

Um terminal de entrada de contato seco geralmente possui dois pontos de conexão. O dispositivo externo conecta um contato de relé, contato de interruptor, contato magnético de porta, contato de alarme ou botão entre esses terminais. Quando o contato fecha, o circuito de entrada detecta continuidade. Quando o contato abre, o circuito de entrada detecta desconexão.

O dispositivo receptor pode usar um resistor interno de pull-up, resistor de pull-down, optoacoplador ou circuito de detecção de entrada para identificar o estado do contato. O contato externo não precisa fornecer tensão, o que ajuda a reduzir a complexidade da fiação e melhora a compatibilidade entre diferentes sistemas.

Detecção de sinal em vez de transmissão de energia

O ponto principal é que a entrada de contato seco é usada para detecção de estado, não para fornecimento de energia. Ela não aciona diretamente um motor, não alimenta uma sirene, não energiza uma lâmpada nem opera uma carga elétrica pesada. Ela apenas informa ao controlador que uma condição mudou.

Depois que o estado da entrada é detectado, o sistema pode executar uma ação programada. Isso pode incluir enviar um alarme, iniciar um ventilador, abrir um relé de porta, ativar uma notificação, registrar um evento, alternar o modo de um dispositivo ou encaminhar um sinal para uma plataforma central.

Recursos principais para integração confiável

A entrada de contato seco continua popular porque é simples, de baixo custo e altamente compatível com muitos dispositivos de campo. Ela não exige conversão de protocolo para monitoramento básico de eventos e, com o tipo de cabo e os métodos de proteção adequados, muitas vezes pode ser instalada em distâncias relativamente longas.

Monitoramento simples de estado liga-desliga

O recurso mais importante é a detecção binária de estado. A entrada lê se um contato está aberto ou fechado, tornando-a adequada para alarmes, chaves fim de curso, botões de emergência, chaves boia, sensores de porta, saídas de relé, contatos de falha de equipamento e muitos outros pontos de estado simples.

Essa simplicidade torna a entrada de contato seco útil em sistemas antigos e novos. Equipamentos legados baseados em relés podem frequentemente ser conectados a gateways modernos, PLCs, controladores BMS ou plataformas de monitoramento remoto sem substituir o dispositivo de campo original.

Isolamento elétrico e proteção do sistema

Muitos módulos de entrada de contato seco são projetados com recursos de isolamento, como opto-isolação ou circuitos de entrada de baixa tensão separados. Isso ajuda a reduzir o risco de interferência entre sistemas diferentes e protege o controlador contra influências elétricas indesejadas.

No entanto, a entrada de contato seco não deve ser confundida com uma entrada universal de alta tensão. Se a entrada for projetada apenas para contatos sem tensão, aplicar tensão externa pode danificar o equipamento. Os instaladores devem sempre verificar o tipo de entrada, a tensão nominal, o diagrama de fiação e as instruções do fabricante antes de conectar a fiação de campo.

Configuração flexível de acionamento

No software, a entrada de contato seco geralmente pode ser configurada para diferentes modos de acionamento. O sistema pode tratar o fechamento do contato como alarme, a abertura do contato como alarme ou ambas as mudanças de estado como eventos registráveis. Alguns dispositivos também oferecem atraso, debounce, acionamento por borda, contagem de pulsos ou lógica de retenção.

As configurações de debounce e atraso são especialmente úteis quando interruptores mecânicos produzem sinais instáveis durante movimentos rápidos do contato. Sem filtragem, o controlador pode detectar várias mudanças rápidas em vez de um único evento limpo.

Tipos comuns de interface e cuidados de fiação

A fiação de entrada de contato seco é direta, mas o planejamento correto ainda é importante. Uma conexão simples de dois fios pode ser suficiente para um interruptor básico, enquanto aplicações de segurança podem exigir circuitos supervisionados, resistores de fim de linha, cabos blindados ou detecção de falhas.

Conexão de contato de dois fios

O método de fiação mais comum usa dois fios entre o contato externo e o terminal de entrada. Quando o contato externo fecha, o circuito de entrada é completado. Quando o contato abre, o circuito de entrada é interrompido.

Esse método é fácil de implantar e adequado para muitos pontos básicos de monitoramento. É comumente usado para botões, saídas de relé, chaves de nível de água, contatos de porta, contatos de estado de máquina e contatos de alarme simples.

Entrada supervisionada com resistor de fim de linha

Alguns sistemas de segurança e incêndio usam circuitos de entrada supervisionados. Em vez de detectar apenas estados abertos ou fechados, o controlador monitora a resistência do circuito. Isso permite que o sistema diferencie estado normal, estado de alarme, curto-circuito e ruptura de cabo.

Os valores do resistor de fim de linha devem corresponder ao projeto do controlador. Valores incorretos, fiação ruim ou tipos de circuito misturados podem causar alarmes falsos ou falhas de supervisão. Para aplicações regulamentadas de alarme de incêndio e segurança de vida, a instalação deve seguir os códigos locais e o método de fiação certificado pelo fabricante do equipamento.

Onde essa interface é comumente usada

A entrada de contato seco é amplamente utilizada porque muitos dispositivos podem fornecer uma saída de relé ou contato de interruptor. Ela não se limita a um setor. O mesmo princípio básico aparece em plantas industriais, edifícios inteligentes, instalações de transporte, sites de energia, campi, armazéns, hotéis, hospitais e infraestrutura pública.

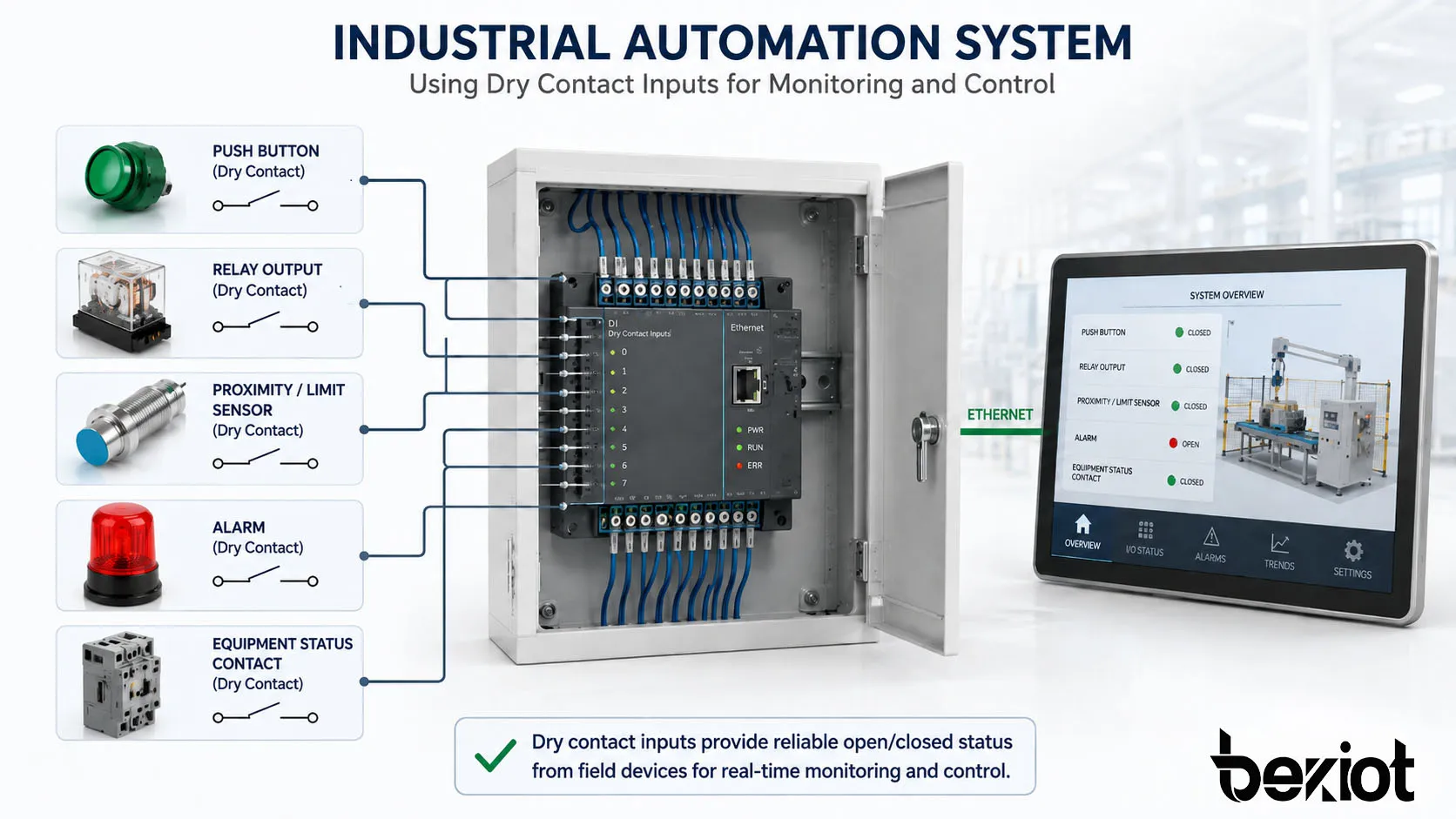

Automação industrial e monitoramento de equipamentos

Em ambientes industriais, a entrada de contato seco é frequentemente usada para monitorar estado de funcionamento de máquinas, alarmes de falha, realimentação de parada de emergência, chaves fim de curso, pressostatos, chaves de nível, relés de alarme de temperatura e contatos de estado de sistemas de energia.

Esses sinais podem ser conectados a PLCs, RTUs, gateways SCADA, computadores industriais ou módulos remotos de E/S. Depois de coletados, o sistema pode exibir o estado do equipamento, acionar alarmes, registrar eventos de manutenção ou apoiar lógica de controle automático.

Gestão predial e sistemas HVAC

Na automação predial, a entrada de contato seco pode ser usada para estado de ventilador, falha de bomba, alarme de filtro, detecção de vazamento de água, retorno de damper de fumaça, interruptores de ocupação, estado de elevador, posição de porta de acesso e sinais de gestão de energia.

Como muitos dispositivos prediais ainda fornecem saídas de relé, a entrada de contato seco é útil para conectar equipamentos eletromecânicos tradicionais a plataformas BMS modernas. Ela permite monitoramento centralizado sem exigir que todos os dispositivos suportem o mesmo protocolo de comunicação.

Segurança, controle de acesso e sistemas de alarme

Sistemas de segurança frequentemente usam entradas de contato seco para contatos magnéticos de porta, saídas de relé de detectores de movimento, botões de pânico, chaves antiviolação, alarmes de intrusão, estado de portões e retorno de eventos de controle de acesso.

Nesses sistemas, velocidade de resposta e confiabilidade são importantes. A entrada deve ser configurada com a lógica NO ou NC correta, e a fiação deve ser protegida contra desconexão acidental, interferência ou manipulação não autorizada quando necessário.

Comunicação, notificação e controle remoto

A entrada de contato seco também pode conectar eventos físicos a sistemas de comunicação. Por exemplo, um relé de alarme pode acionar um gateway de notificação IP, controlador de paging, sistema de alarme por voz, módulo SMS, dispositivo de monitoramento remoto ou plataforma de despacho.

Isso torna a entrada de contato seco útil em projetos nos quais equipamentos antigos precisam ser conectados a fluxos digitais de comunicação. Uma simples saída de relé de um dispositivo de campo pode se tornar um gatilho para chamadas de voz, mensagens de difusão, alertas visuais, registros de eventos ou tickets de manutenção remota.

Benefícios para projetistas de sistemas

O valor da entrada de contato seco não está apenas na simplicidade técnica. Ela também ajuda projetistas a integrar diferentes marcas, diferentes gerações de equipamentos e diferentes plataformas de controle de forma prática.

Alta compatibilidade entre dispositivos

Como a sinalização por contato seco se baseia em estados de contato aberto e fechado, ela pode funcionar em muitas categorias de produtos. Um sensor, relé, controlador, painel de alarme ou saída de máquina não precisa falar o mesmo protocolo digital que o sistema receptor.

Isso é especialmente útil em projetos de retrofit. Em vez de substituir todos os equipamentos legados, integradores podem usar módulos de entrada de contato seco para coletar sinais de estado importantes e levá-los para uma plataforma de gestão mais nova.

Baixa complexidade e fácil manutenção

A fiação de contato seco é mais fácil de entender do que muitas interfaces de comunicação de dados. Técnicos geralmente podem testar o estado do contato com ferramentas básicas, verificar a continuidade da fiação e identificar se o problema é causado pelo dispositivo de campo, pelo cabo ou pelo módulo de entrada.

Para equipes de manutenção, essa simplicidade reduz o tempo de solução de problemas. Também facilita a documentação, pois cada ponto de entrada pode ser identificado de acordo com sua função física, como “falha de bomba”, “porta aberta”, “alarme ativo” ou “botão de chamada manual”.

Acionamento confiável de eventos

A entrada de contato seco é adequada para acionamento confiável de eventos quando a fiação, a capacidade do contato e as configurações de entrada são corretamente projetadas. Ela evita a necessidade de comunicação de software complexa quando apenas uma condição simples precisa ser detectada.

Para aplicações críticas, a confiabilidade pode ser melhorada com cabos blindados, proteção contra surtos, laços supervisionados, aterramento correto, configurações de debounce e procedimentos claros de manutenção.

Entrada de contato seco comparada à entrada de contato molhado

A principal diferença entre contato seco e contato molhado é se o sinal de campo fornece tensão. Um contato seco não fornece tensão; ele apenas abre ou fecha um circuito. Uma entrada de contato molhado recebe um sinal de tensão ativo do dispositivo externo, como 12 V CC, 24 V CC ou outro nível nominal.

Essa diferença é importante durante a instalação. Conectar um sinal molhado energizado a uma entrada de contato seco pode danificar o circuito de entrada se o dispositivo não for projetado para isso. Da mesma forma, conectar um contato de relé seco a uma entrada de contato molhado pode não funcionar, a menos que o circuito de entrada receba a tensão necessária da fonte correta.

Notas de seleção e implantação

Escolher o módulo correto de entrada de contato seco depende do ambiente de aplicação, número de pontos de entrada, distância de fiação, tempo de resposta, requisitos de supervisão e plataforma de integração. Um interruptor interno simples pode precisar apenas de um terminal básico, enquanto sistemas industriais e externos podem exigir proteção mais robusta.

Verifique as especificações de entrada antes da fiação

Antes da instalação, confirme se a entrada é realmente de contato seco, contato molhado ou configurável. O manual deve especificar tensão de entrada, corrente de sensoriamento, método de isolamento, comprimento máximo de cabo, tipo de terminal, lógica NO ou NC suportada e diagrama de fiação recomendado.

Ao conectar equipamentos de terceiros, verifique também a capacidade nominal do contato do relé no lado de saída. Embora a entrada de contato seco geralmente use uma pequena corrente de sensoriamento, o contato do relé ainda deve ser adequado ao circuito de entrada e ao ambiente operacional.

Considere ruído, distância e ambiente

Longas passagens de cabo, motores próximos, linhas de alta tensão, exposição a raios e interferência eletromagnética industrial podem afetar a confiabilidade do sinal. Cabo blindado, separação da fiação de potência, proteção contra surtos e aterramento adequado ajudam a melhorar a estabilidade.

Ambientes externos ou severos podem exigir caixas de junção impermeáveis, terminais resistentes à corrosão, prensa-cabos e inspeção regular. Em sistemas relacionados à segurança, a fiação deve ser documentada claramente e testada como parte da manutenção programada.

Associe cada entrada a uma ação clara do sistema

Uma entrada de contato seco só é útil quando o sistema receptor sabe o que fazer com o sinal. Cada entrada deve ter nome claro, lógica de evento, prioridade de alarme, regra de notificação, método de reset e procedimento de manutenção.

Por exemplo, uma entrada de “porta forçada” pode acionar um alarme de segurança, enquanto uma entrada de “falha de bomba” pode notificar a equipe de manutenção. Uma entrada de “botão manual de emergência” pode exigir escalonamento imediato, registro de evento e integração com vídeo ou sistema de sonorização pública.

Erros típicos de projeto a evitar

Um erro comum é assumir que todas as entradas digitais são iguais. Entrada de contato seco, entrada de contato molhado, entrada analógica, entrada de pulso e interfaces de comunicação têm finalidades diferentes. Usar o tipo de entrada errado pode causar detecção não confiável ou dano ao equipamento.

Outro erro é ignorar a lógica do contato. Se as configurações normalmente aberta e normalmente fechada forem invertidas, o sistema pode mostrar alarme durante operação normal ou não detectar um evento real. Etiquetagem clara e testes de comissionamento são necessários antes da entrega.

Também é importante não sobrecarregar o conceito de contato seco. Uma entrada de contato seco não deve ser usada como saída de energia, driver de carga ou substituto de um protocolo de comunicação adequado quando dados detalhados do dispositivo são necessários. Ela é mais indicada para detecção simples de estado e evento.

FAQ

Entrada de contato seco é o mesmo que entrada de relé?

Elas são intimamente relacionadas, mas nem sempre idênticas. Uma entrada de contato seco frequentemente recebe um sinal de contato de relé, mas também pode receber sinais de interruptores, botões, contatos magnéticos ou outros contatos sem tensão. O requisito principal é que o contato conectado não aplique tensão externa, a menos que a entrada seja projetada para aceitá-la.

Posso conectar 24 V CC diretamente a uma entrada de contato seco?

Somente se o manual do dispositivo declarar claramente que a entrada aceita essa tensão ou suporta operação de contato molhado. Muitas entradas de contato seco são projetadas apenas para contatos sem tensão. Aplicar 24 V CC a uma entrada somente seca pode danificar o circuito.

Qual é a diferença entre fiação normalmente aberta e normalmente fechada?

A fiação normalmente aberta significa que o contato está aberto em seu estado padrão e fecha quando ocorre um evento. A fiação normalmente fechada significa que o contato está fechado em seu estado padrão e abre quando ocorre um evento. A escolha correta depende da aplicação, dos requisitos de falha segura e da lógica de alarme.

Onde a entrada de contato seco é mais comumente usada?

Ela é comumente usada em sistemas PLC, automação predial, painéis de alarme, controle de acesso, equipamentos HVAC, máquinas industriais, estações de bombeamento, sistemas de monitoramento remoto, botões de emergência e gateways de notificação. É especialmente útil quando um estado simples aberto ou fechado precisa ser monitorado.

A entrada de contato seco suporta comunicação de dados?

Não. A entrada de contato seco detecta apenas o estado do contato. Ela não pode transmitir dados detalhados, como valores de temperatura, diagnósticos do dispositivo, informações de usuário ou mensagens de rede. Para troca detalhada de dados, os sistemas geralmente precisam de protocolos como Modbus, BACnet, SIP, MQTT, Ethernet/IP ou outros métodos de comunicação.
