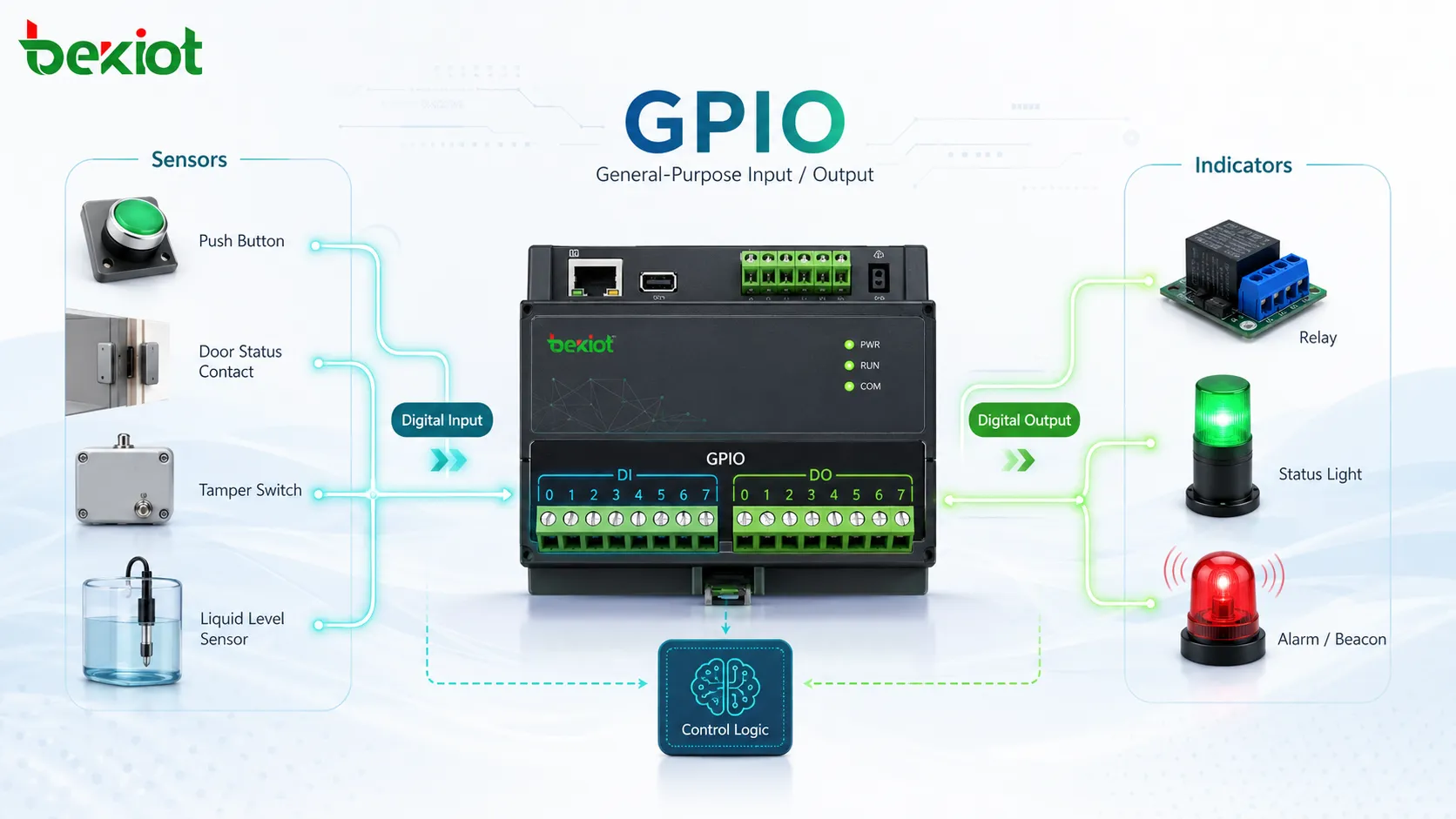

Entrada/saída de uso geral, normalmente abreviada como GPIO, é uma interface digital flexível usada por processadores, controladores, placas embarcadas, equipamentos industriais, sistemas de segurança e sistemas de comunicação para detectar estados externos ou controlar ações externas. Um pino GPIO pode ser configurado por software como entrada ou saída, permitindo que a mesma plataforma de hardware suporte botões, sensores, relés, alarmes, indicadores, contatos de porta, sinais de reset e muitas tarefas simples de controle.

Embora o GPIO pareça simples quando comparado a Ethernet, USB, RS-485, CAN ou outras interfaces, ele desempenha um papel crítico em sistemas reais. Ele oferece ao equipamento uma forma direta de conectar eventos físicos à lógica de software: uma porta abre, um contato de falha muda, um relé energiza, uma luz de alarme acende ou um controlador recebe um disparo de emergência. Este artigo explica como o GPIO funciona, quais funções oferece e onde gera valor no projeto de sistemas.

Significado básico de GPIO

GPIO é um pino ou terminal digital que não fica permanentemente preso a uma única função. Projetistas e desenvolvedores podem configurá-lo conforme as necessidades do projeto. Em um microcontrolador, ele pode aparecer como pequenos pinos no chip; em equipamentos industriais, pode aparecer como bornes DI, DO, I/O, entrada de alarme, saída de relé, entrada de disparo ou interface de contato seco.

A expressão “uso geral” é importante porque a mesma interface física pode aceitar muitas conexões externas, desde que os requisitos elétricos sejam compatíveis. Uma entrada GPIO pode ler um botão em um produto e, em outro, detectar uma chave antiviolação, um sensor de nível de líquido ou um contato de estado de porta.

Como o GPIO funciona em um dispositivo

Modo de entrada

Quando um pino GPIO é configurado como entrada, o dispositivo lê o estado elétrico do pino. Em muitos circuitos digitais, esse estado é interpretado como HIGH ou LOW. Conforme o circuito, HIGH pode indicar sinal ativo, contato fechado ou nível de tensão detectado, enquanto LOW pode representar sinal inativo ou contato aberto.

O modo de entrada é usado para botões, contatos magnéticos de porta, detectores de movimento, contatos de alarme, chaves fim de curso, retorno de parada de emergência, saídas de sensores e sinais de supervisão. Para evitar leituras flutuantes ou instáveis, os circuitos de entrada usam resistores pull-up ou pull-down, que definem um estado padrão quando o contato externo não está acionando o sinal.

Modo de saída

Quando um pino GPIO é configurado como saída, o dispositivo leva o pino a um estado digital selecionado. Essa saída pode controlar um LED, acionar um buzzer, disparar um relé, reiniciar outro circuito, habilitar um módulo ou enviar um sinal simples de controle a um dispositivo conectado.

Em instalações reais, uma saída GPIO raramente aciona cargas grandes diretamente. Ela normalmente controla um transistor, optoacoplador, módulo de relé, relé de estado sólido ou circuito de driver. Isso protege o controlador e permite que o sinal GPIO comute equipamentos de maior tensão ou corrente, como sirenes, fechaduras, lâmpadas de sinalização, motores de portão ou alarmes externos.

Configuração por software

O comportamento do GPIO costuma ser definido por software ou firmware. Desenvolvedores podem configurar direção, estado inicial, interrupções, debounce, polaridade, pull-up ou pull-down e, às vezes, funções alternativas do pino. Essa flexibilidade permite que uma mesma plataforma de hardware seja usada em vários produtos ou requisitos de projeto.

Alguns sistemas expõem configurações GPIO por interface web, arquivo de configuração, plataforma de gestão ou API. Nesses casos, o instalador pode vincular uma entrada física a uma regra de evento, como “porta forçada”, “entrada de falha ativa” ou “reset de alarme pressionado”, sem reescrever firmware de baixo nível.

Principais funções do GPIO

O GPIO é valioso porque transforma estados físicos simples em eventos reconhecidos pelo software e transforma decisões de software em ações físicas. Em muitos sistemas, ele é a interface menor e mais direta entre o equipamento e o ambiente ao redor.

Além do controle básico liga/desliga, o GPIO pode suportar fluxos orientados por eventos. Uma mudança de entrada pode disparar imediatamente uma interrupção de software em vez de esperar uma varredura periódica. Isso é importante em segurança, controle de acesso, notificação de alarmes, proteção industrial e resposta a emergências.

Por que o GPIO tem valor para o sistema

Conecta sistemas digitais a eventos físicos

Muitos sistemas modernos dependem de plataformas de software, redes IP, painéis em nuvem e interfaces de dados. Porém, locais reais ainda têm portas, botões, sensores, relés, sirenes, portões, painéis, bombas e máquinas. O GPIO conecta esses elementos físicos à camada digital sem exigir que cada dispositivo tenha um protocolo complexo.

Por isso o GPIO é especialmente útil em retrofit. Uma saída de contato antiga de um painel de alarme, controlador de acesso, controlador de máquina ou sensor ambiental pode ser conectada a uma entrada GPIO, permitindo que um sistema novo monitore equipamentos existentes sem substituir tudo de uma vez.

Simplifica a lógica de controle e eventos

Para muitas tarefas, GPIO é mais eficiente do que um protocolo completo de dados. Se o dispositivo só precisa saber se um contato está aberto ou fechado, uma entrada GPIO pode ser mais rápida, barata e fácil de manter do que uma integração serial ou de rede. Se o sistema só precisa ligar ou desligar um relé, uma saída GPIO oferece um caminho direto de controle.

Simplicidade não significa baixo valor. Em ambientes críticos, a lógica binária clara é preferida porque é fácil de testar, documentar e diagnosticar. Um técnico pode medir um contato com multímetro, verificar o acionamento do relé e isolar rapidamente problemas de fiação.

Melhora a flexibilidade de integração

O GPIO permite que um dispositivo participe de muitos sistemas diferentes. Um controlador pode receber alarmes de sensores, acionar um sistema de som, ligar luzes de aviso, reportar status a uma plataforma de monitoramento ou coordenar com controle de acesso. Essa flexibilidade reduz a necessidade de hardware personalizado em cada projeto.

Em sistemas escaláveis, o GPIO também pode fazer parte de uma integração em camadas. Sinais simples de campo entram via GPIO e depois viram eventos de software, mensagens de rede, alertas de painel, registros ou fluxos automatizados. Um estado elétrico simples passa a ser um evento operacional rastreável.

Considerações elétricas e de projeto

Nível de tensão e capacidade de corrente

Uma das verificações mais importantes no projeto GPIO é a compatibilidade elétrica. Muitos pinos embarcados operam em 3,3 V ou 5 V, enquanto sinais industriais podem usar 12 V, 24 V ou contatos secos de relé. Ligar tensões incompatíveis diretamente pode danificar o dispositivo.

Projetistas usam circuitos de interface, opto-isoladores, conversores de nível, módulos de relé ou placas industriais de I/O para separar eletrônica sensível da fiação de campo. Para saídas, a corrente disponível também deve ser verificada: um pino capaz de acender um LED pequeno pode não acionar uma bobina de relé, fechadura, sirene ou entrada de motor sem driver.

Polaridade do sinal e estado padrão

A lógica GPIO pode ser ativa em nível alto ou baixo. Em projeto ativo-alto, HIGH significa que o evento está ativo; em ativo-baixo, LOW significa condição ativa. Como ambos são comuns, a polaridade deve ser confirmada durante configuração e comissionamento.

O estado padrão também importa. Alguns projetos de alarme e segurança preferem circuitos normalmente fechados porque um cabo cortado ou desconectado é detectado como condição anormal. Outros usam normalmente aberto para disparo simples. A escolha depende da segurança, monitoramento e capacidade do dispositivo.

Proteção contra ruído e debounce

Contatos mecânicos podem apresentar bounce ao abrir ou fechar, criando transições rápidas que o software interpreta como vários eventos. A lógica de debounce filtra essas transições exigindo que o sinal permaneça estável por um período antes de ser aceito.

Cabos longos, ambientes industriais, motores, fontes de alimentação e interferência eletromagnética também podem introduzir ruído. Em instalações severas, podem ser necessários cabos blindados, aterramento correto, proteção contra surtos, isolamento e filtragem de entrada. GPIO deve fazer parte do projeto de fiação, não apenas de software.

Aplicações típicas de GPIO

Sistemas de acesso e segurança

GPIO é amplamente usado em sistemas de acesso e segurança. Entradas detectam estado de porta, botões de saída, chaves antiviolação, liberação de emergência, saídas de detectores de movimento ou contatos de alarme de intrusão. Saídas podem acionar fechaduras, sirenes, strobes, relés ou painéis de alarme.

Em plataformas de segurança integradas, uma entrada GPIO pode virar evento que inicia gravação de vídeo, envia alerta, muda o estado de uma porta ou exibe uma câmera. Isso mantém o GPIO útil mesmo quando o sistema principal é IP, porque muitos dispositivos de campo ainda fornecem contatos e relés confiáveis.

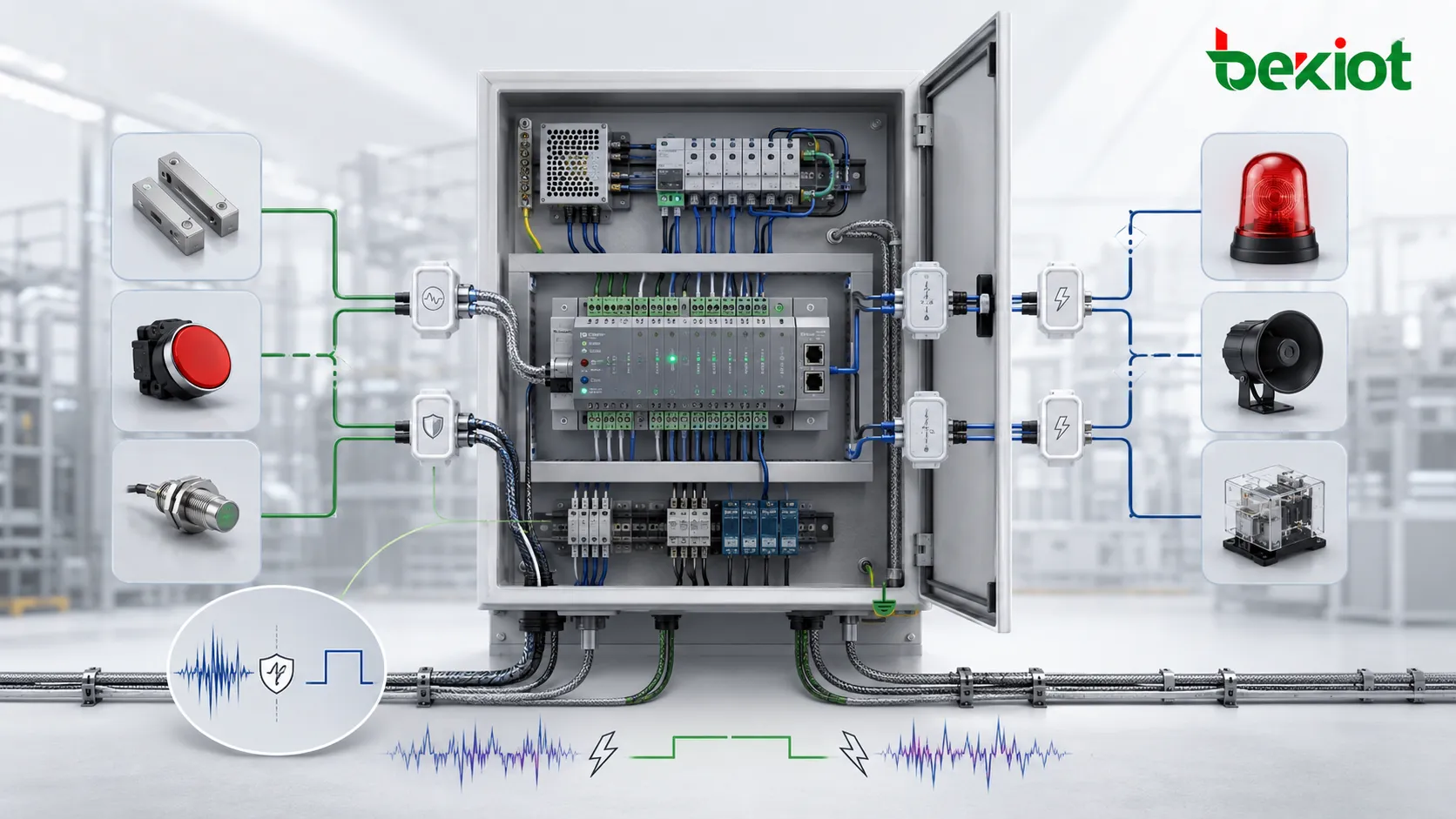

Automação industrial e máquinas

Sistemas industriais usam GPIO para chaves fim de curso, retorno de estado de máquina, comandos start/stop, falhas, intertravamentos, torres luminosas, sensores de esteira e botões de painel. I/O digital simples continua comum porque é robusta, fácil de inspecionar e compatível com muitos controladores.

O GPIO pode suportar lógica local ou conectar equipamentos a uma camada superior de monitoramento. Por exemplo, uma saída de falha de máquina pode ser conectada a uma entrada de gateway e depois reportada a um painel de manutenção ou sistema de alarme.

Dispositivos embarcados e produtos IoT

GPIO é uma das interfaces mais comuns no desenvolvimento embarcado. Ele permite que pequenos dispositivos interajam com LEDs, botões, sensores, relés, displays, módulos de expansão, sinais de wake-up e circuitos de energia. É usado em protótipos e produtos finais.

Em IoT, GPIO transforma entradas físicas em eventos conectados. Um sensor de vazamento de água, contato de porta de gabinete, alarme de vibração ou botão de emergência pode entrar por pinos digitais antes de ser processado pelo firmware e enviado pela rede.

Sistemas prediais e equipamentos de instalações

Sistemas prediais usam interfaces tipo GPIO para status de HVAC, alarmes de gerador, falhas de UPS, relés de incêndio, sinais de elevador, portões, iluminação e monitoramento ambiental. Esses sinais ajudam operadores a coordenar segurança, energia e resposta operacional.

Como muitos dispositivos prediais vêm de fornecedores e gerações diferentes, o GPIO oferece um denominador comum prático. Ele não fornece dados detalhados como um protocolo completo, mas comunica estados binários importantes, como alarme ativo, falha presente, equipamento em funcionamento ou porta aberta.

Dispositivos de comunicação e emergência

Terminais de comunicação, controladores de paging, intercomunicadores, gateways, telefones de emergência e equipamentos de despacho podem usar GPIO para entradas de alarme, disparos de chamada, saídas de relé, botões externos, luzes de aviso, abertura de porta ou retorno de status. Assim, voz, aviso visual e controle físico trabalham juntos.

Por exemplo, pressionar um botão de emergência pode ativar uma entrada GPIO, iniciar uma chamada, disparar um relé e notificar uma plataforma de monitoramento. Uma saída de relé também pode controlar um beacon, sirene local, portão ou gravação externa. Esses fluxos são úteis em indústrias, campus, transporte e segurança pública.

GPIO comparado a outras interfaces

GPIO não deve ser confundido com protocolos de comunicação. Ele não transporta mensagens estruturadas como Ethernet, Modbus, CAN, RS-485, USB ou SIP; representa principalmente estados digitais simples. Isso o torna fácil de usar, mas limita a quantidade de informação transferida.

Se um sistema precisa de dados detalhados, diagnósticos, endereçamento, autenticação ou comunicação com vários dispositivos, uma interface baseada em protocolo costuma ser melhor. Se a tarefa é detecção simples de evento ou controle ON/OFF, GPIO geralmente é mais direto e econômico. Muitos sistemas usam ambos: GPIO para acionamentos físicos locais e protocolos de rede para gestão, logs e operação remota.

Boas práticas para usar GPIO

Defina a lógica de eventos antes da fiação

Antes de conectar cabos, os projetistas devem definir o significado de cada entrada e saída. Uma lista I/O clara deve incluir nome do sinal, direção, tensão, estado ativo, estado normal, dispositivo conectado, rota do cabo e ação esperada do software. Isso evita confusão na instalação e manutenção.

Também é útil mapear eventos GPIO aos fluxos operacionais. Uma entrada de contato de porta não deve ser apenas “DI1”; deve ser documentada como “estado da porta da sala de equipamentos”, com comportamento claro para abertura normal, abertura forçada, atraso de alarme, registro e notificação.

Use isolamento onde a confiabilidade é crítica

O isolamento protege eletrônica sensível contra picos de tensão, loops de terra, falhas de fiação e problemas de equipamentos externos. Em ambientes industriais, externos, de acesso e emergência, entradas isoladas e saídas de relé costumam ser mais seguras que conexões GPIO diretas.

Quando há fiação longa, instaladores devem considerar proteção contra surtos, blindagem, aterramento e separação de cabos de alta tensão ou alta corrente. Essas práticas reduzem falsos disparos e protegem o dispositivo ao longo do tempo.

Teste todos os estados durante o comissionamento

O comissionamento GPIO deve incluir estado normal, estado ativo, cabo desconectado, reset de alarme, recuperação após energia e registro de eventos. Não basta verificar uma vez; o sistema deve ser testado em condições realistas.

Para funções de segurança, os testes também devem confirmar comportamento fail-safe ou fail-secure. Se houver queda de energia, cabo rompido ou reinicialização, o sistema deve entrar no estado previsto e gerar registro claro de manutenção ou alarme quando necessário.

Conclusão

GPIO é uma interface simples, mas poderosa, que permite aos sistemas eletrônicos detectar eventos físicos e controlar ações externas. Ele suporta entradas digitais, saídas digitais, relés, contatos, alarmes, indicadores, intertravamentos e muitos fluxos práticos de integração. De produtos embarcados e IoT a acesso, automação industrial, edifícios e comunicação de emergência, continua sendo uma forma útil de ligar lógica de software a condições reais.

Os melhores projetos GPIO não tratam apenas de atribuir pinos. Eles exigem tensão correta, lógica de sinal clara, fiação confiável, isolamento, documentação e testes completos. Quando bem projetado, o GPIO torna os sistemas mais responsivos, flexíveis, manuteníveis e fáceis de integrar em ambientes mistos.

Perguntas frequentes

O GPIO pode ser usado em longas distâncias de cabo?

GPIO pode ser usado em cabos, mas a distância depende da tensão, qualidade do cabo, ruído, projeto da entrada e proteção. Para longas distâncias ou ambientes severos, módulos I/O isolados, cabo blindado, proteção contra surtos ou I/O remoto baseado em protocolo podem ser mais confiáveis que fiação direta.

Qual é a diferença entre GPIO e contato de relé?

GPIO normalmente é uma entrada ou saída digital eletrônica em um controlador, enquanto um contato de relé é uma interface de chaveamento mecânica ou de estado sólido eletricamente isolada. O relé permite que uma saída GPIO de baixa potência controle um circuito mais potente ou isolado.

Por que uma entrada GPIO às vezes dispara falsamente?

Disparos falsos podem vir de bounce de contato, entradas flutuantes, aterramento ruim, ruído elétrico, cabos longos sem blindagem, pull-up ou pull-down incorretos ou níveis de tensão incompatíveis. Debounce e fiação adequada geralmente reduzem o problema.

As configurações GPIO devem ser documentadas após a instalação?

Sim. Cada entrada e saída deve ser documentada com dispositivo conectado, estado ativo, estado normal, tensão, etiqueta de cabo, regra de software e resultado de teste. Boa documentação facilita diagnóstico, expansão e substituição.

O GPIO pode substituir um protocolo de comunicação completo?

GPIO só pode substituir um protocolo quando a informação é simples, como liga/desliga, aberto/fechado, alarme/normal ou habilitar/desabilitar. Se o sistema precisa de valores detalhados, comandos, endereçamento, diagnósticos ou segurança, normalmente é necessário um protocolo de comunicação.
