Power over Ethernet, geralmente abreviado como PoE, refere-se à capacidade de transportar dados e energia elétrica através do mesmo cabo Ethernet. Na prática, isso significa que um switch de rede ou injetor pode alimentar um dispositivo de borda compatível sem exigir uma fonte de alimentação local separada. O padrão específico discutido neste artigo é o IEEE 802.3af, o primeiro padrão PoE amplamente adotado, que estabeleceu uma forma comum de fornecer energia com segurança por meio de cabos Ethernet de par trançado.

Embora padrões mais novos como 802.3at e 802.3bt agora suportem níveis de potência mais altos, o 802.3af continua altamente relevante. Ele ainda é amplamente utilizado para telefones IP, pontos de acesso sem fio básicos, câmeras IP compactas, interfones, leitores de cartão e muitos outros dispositivos de rede que não necessitam de grandes orçamentos de energia. Para muitas implantações corporativas e industriais, o 802.3af ainda é o equilíbrio mais prático entre simplicidade, compatibilidade e custo de instalação.

O que é IEEE 802.3af PoE?

A definição básica

O IEEE 802.3af é a forma padronizada original de PoE para redes Ethernet. Ele define como a energia elétrica é detectada, negociada e entregue do equipamento de fonte de alimentação (Power Sourcing Equipment, PSE) para um dispositivo alimentado (Powered Device, PD) através de cabeamento Ethernet padrão. Na linguagem cotidiana de implantação, o PSE é geralmente uma porta de switch PoE ou um injetor midspan, enquanto o PD é o dispositivo de ponta, como um telefone IP, câmera ou terminal sem fio.

O padrão resolveu um importante problema de implantação. Antes do PoE padronizado, muitos dispositivos de rede precisavam de um cabo de dados e de uma tomada CA próxima. Com o 802.3af, os instaladores puderam colocar os dispositivos onde fossem mais úteis, em vez de apenas onde as tomadas estivessem disponíveis. Essa mudança ajudou a acelerar a adoção da telefonia IP, pontos de acesso sem fio montados no teto e dispositivos de rede para edifícios.

Por que o 802.3af ainda é importante

É fácil supor que o padrão PoE original se tornou desatualizado, mas não é bem assim que a maioria das redes reais funciona. Um grande número de dispositivos de borda ainda opera bem dentro da envoltória de potência do 802.3af. Se um dispositivo precisa apenas de potência modesta, usar o 802.3af pode simplificar a seleção do switch, reduzir a pressão no planejamento de energia e melhorar a compatibilidade com versões anteriores em ambientes mistos.

É por isso que muitos projetos empresariais, de transporte, industriais e comerciais ainda incluem terminais 802.3af, mesmo quando a rede mais ampla também suporta PoE+ ou superior. O padrão original permanece parte da fundação prática das redes de borda modernas, especialmente para dispositivos que priorizam a comunicação estável em vez do alto consumo de energia.

Uma implantação típica do 802.3af usa um cabo Ethernet para transportar conectividade de rede e energia para um terminal compatível, como um telefone IP.

Como funciona o PoE 802.3af?

Equipamento de fonte de alimentação e dispositivos alimentados

Cada implantação do 802.3af começa com duas funções. A primeira é o equipamento de fonte de alimentação (PSE). Este é o lado que fornece energia, geralmente um switch Ethernet compatível com PoE ou um injetor autônomo. A segunda é o dispositivo alimentado (PD), ou seja, o terminal projetado para aceitar energia via Ethernet. O padrão existe para que esses dois lados possam se reconhecer e interagir com segurança.

Essa etapa de segurança é importante. Um switch compatível com PoE não simplesmente injeta energia em todas as portas de cobre o tempo todo. Ele primeiro verifica se um dispositivo conectado foi realmente projetado para receber PoE. Isso evita o fornecimento acidental de energia a equipamentos não PoE e torna as implantações mistas muito mais fáceis de gerenciar.

Detecção, classificação e fornecimento de energia

Em termos simplificados, o 802.3af funciona em etapas. Primeiro, o PSE realiza a detecção para verificar se um dispositivo alimentado válido está conectado. Em seguida, pode realizar a classificação para estimar as necessidades de energia do dispositivo. Depois disso, a porta aplica a energia operacional e continua monitorando o link para que possa manter ou remover a energia conforme necessário.

Do ponto de vista da implantação, essa é uma das razões pelas quais o PoE parece tão prático. Os instaladores podem conectar um dispositivo compatível e deixar a rede cuidar do resto. O switch determina se o terminal é elegível para energia, aloca um orçamento adequado e mantém o dispositivo online sem a necessidade de uma instalação elétrica separada no local do terminal.

Por que 15,4 W não significa que o terminal recebe 15,4 W

Um dos mal-entendidos mais comuns sobre o 802.3af é o próprio número da potência. O padrão é comumente descrito como fornecendo até 15,4 watts, mas esse valor se refere à potência máxima disponível no lado da fonte. Como parte da energia é perdida no cabo, a potência máxima garantida disponível para o dispositivo alimentado é menor.

Na maioria dos resumos técnicos, esse máximo utilizável no lado do dispositivo é listado como 12,95 watts. Essa diferença é importante na seleção real do produto. Um dispositivo pode ser chamado de alimentado por PoE, mas se seu consumo real em operação total exceder o limite do 802.3af no lado do PD, ele pode precisar do 802.3at. É por isso que um orçamento de energia cuidadoso é importante, mesmo em instalações Ethernet de outra forma simples.

Características técnicas do 802.3af

Nível de potência e modelo de cabeamento

O IEEE 802.3af é comumente associado a até 15,4 watts do PSE e até 12,95 watts disponíveis no PD. Em termos de implantação, isso o torna adequado para terminais de potência moderada, em vez de dispositivos de alta carga. Ele foi projetado em torno do cabeamento Ethernet de par trançado padrão e tornou-se amplamente associado a ambientes Ethernet 10/100 e Gigabit à medida que as redes evoluíam.

Em projetos práticos, isso significa que o 802.3af geralmente funciona bem para terminais de voz, dispositivos de vídeo modestos, componentes de controle de acesso, terminais de interfone compactos e terminais sem fio leves. Quando aquecedores, mecanismos de panorâmica/inclinação/zoom, telas maiores ou rádios mais potentes estão envolvidos, os planejadores geralmente migram para o PoE+ ou superior.

Compatibilidade e coexistência com gerações mais recentes de PoE

Outra razão pela qual o 802.3af permanece útil é a compatibilidade do ecossistema. As redes PoE modernas geralmente contêm uma mistura de dispositivos de várias classes de energia. Um switch mais novo pode suportar 802.3af, 802.3at e 802.3bt em portas diferentes ou na mesma plataforma, enquanto muitos terminais ainda consomem apenas energia de nível 802.3af.

Essa continuidade reversa ajuda as organizações a atualizar gradualmente. Elas não precisam substituir todos os telefones, interfones ou câmeras apenas porque a camada de comutação mudou para um padrão mais novo. Desde que o PSE e o PD negociem corretamente, os dispositivos de baixa potência podem continuar operando normalmente em um ambiente de potência mista mais amplo.

Relação com injetores PoE e midspans

Nem toda implantação do 802.3af começa com um switch PoE. Em muitos cenários de retrofit, um site pode já ter switches não PoE instalados. Nesse caso, um injetor midspan pode ser inserido entre o switch e o terminal para adicionar energia enquanto preserva o caminho de dados Ethernet. Isso é frequentemente útil quando apenas um punhado de dispositivos de borda precisa de PoE.

Isso torna o 802.3af especialmente amigável para atualizações em fases. Uma organização pode começar com alguns telefones IP ou pontos de acesso injetados e, mais tarde, migrar para comutação PoE integrada à medida que o número de terminais alimentados cresce. O padrão suporta ambas as abordagens sem alterar a lógica do terminal.

Principais usos do PoE 802.3af

Telefones IP e terminais de comunicação

Um dos usos clássicos do 802.3af é a telefonia IP. Os telefones IP se beneficiam muito da implantação com um único cabo, pois precisam tanto de acesso à rede quanto de energia operacional confiável. O PoE simplifica as instalações em mesas, ajuda a manter os cabos mais organizados e permite que a energia seja apoiada por sistemas UPS centralizados através da camada de comutação, em vez de adaptadores locais em cada mesa.

Essa é uma das razões pelas quais o PoE se tornou intimamente associado à telefonia empresarial em primeiro lugar. Mesmo hoje, muitos telefones de mesa, telefones de parede, interfones SIP e terminais de pager compactos se encaixam confortavelmente na envoltória de potência do 802.3af.

Pontos de acesso sem fio e infraestrutura de rede leve

Os pontos de acesso sem fio são outra aplicação comum do 802.3af, especialmente em gerações anteriores de Wi-Fi ou em implantações internas de baixa potência. A colocação no teto se torna muito mais fácil quando não é necessária uma tomada CA dedicada. Um único cabo de cabeamento estruturado pode fornecer tanto o uplink quanto a energia operacional.

Nem todo ponto de acesso moderno pode permanecer dentro dos limites de potência do 802.3af, mas muitos modelos menores ou com recursos limitados ainda podem. Isso torna o padrão útil em escritórios, escolas, áreas comerciais, espaços temporários e ambientes de filiais onde o desempenho moderado é aceitável e a simplicidade de instalação é importante.

Câmeras IP, interfones e terminais de controle de acesso

O 802.3af também é amplamente utilizado para sistemas de segurança e de instalações. Câmeras IP fixas, interfones de vídeo ou áudio compactos, estações de porta, leitores de cartão e alguns gateways de alarme ou sensores geralmente usam PoE porque são instalados em locais de borda da rede onde a energia local pode ser inconveniente ou cara de fornecer.

Nesses cenários, o fornecimento centralizado de energia tem uma segunda vantagem: a manutenção se torna mais fácil. Quando os terminais são alimentados através de switches gerenciados, os administradores podem monitorar os estados de energia das portas, planejar os orçamentos de energia com mais clareza e, em alguns ambientes, reiniciar remotamente dispositivos problemáticos sem enviar alguém ao local.

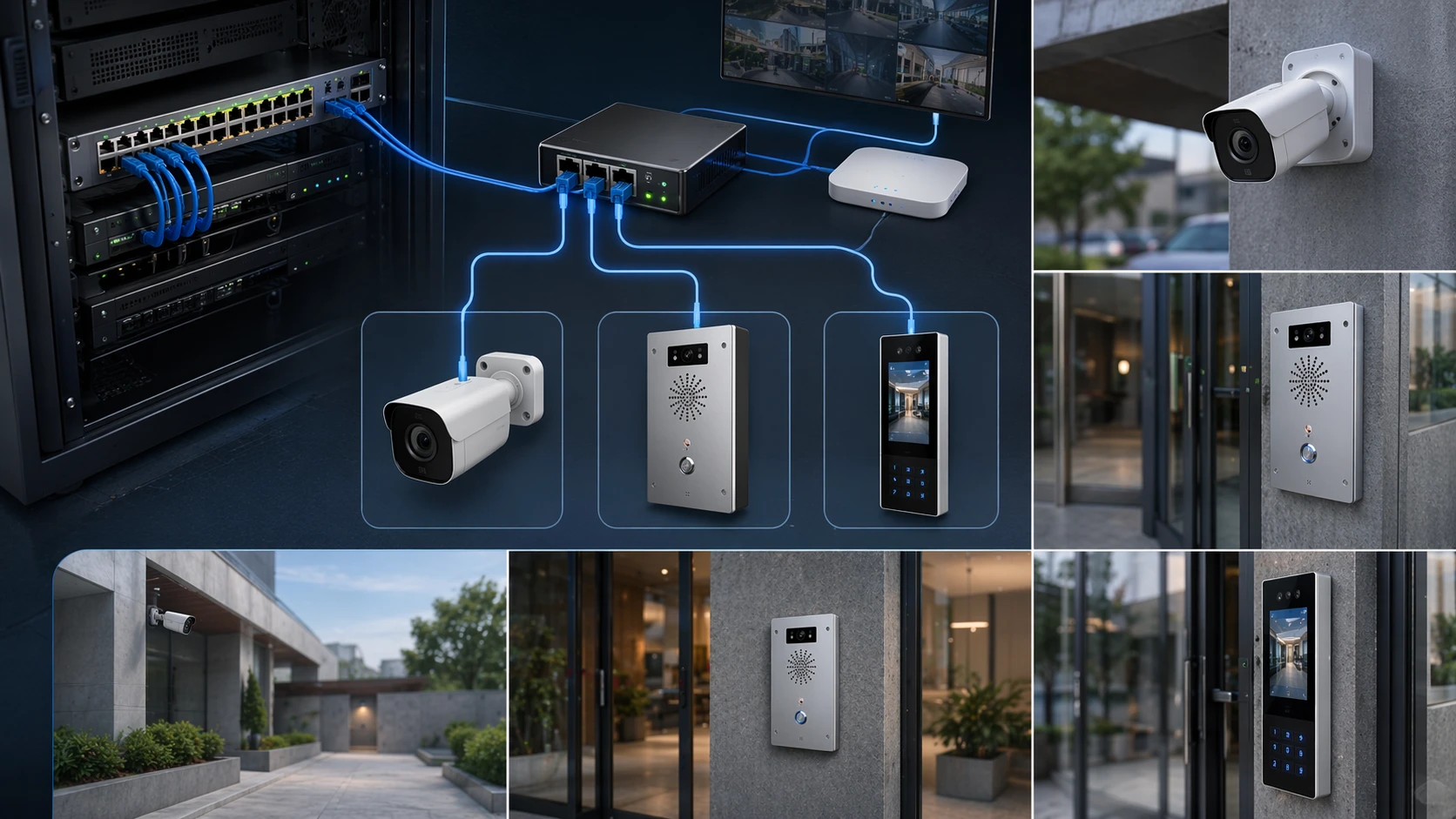

O PoE 802.3af é comumente usado para dispositivos de borda, como câmeras fixas, terminais de interfone e leitores de controle de acesso, onde a instalação com um cabo reduz a complexidade em campo.

Benefícios do 802.3af em implantações reais

Instalação mais simples

O benefício mais óbvio é também o que mais importa na prática: menos cabos e menos fontes de alimentação locais. Usar uma única via Ethernet para dados e energia reduz o esforço de instalação, evita a dependência de tomadas de parede próximas e dá aos projetistas mais flexibilidade na colocação dos dispositivos.

Isso é especialmente valioso em corredores, saguões, salas de aula, armazéns, terminais, pontos de controle e projetos de retrofit, onde adicionar infraestrutura elétrica seria mais lento ou mais caro do que estender o cabeamento estruturado.

Gerenciamento centralizado de energia

O PoE move grande parte da lógica de energia de volta para a camada de rede. Em vez de depender de muitos adaptadores espalhados, a organização pode gerenciar a energia a partir da infraestrutura de switches ou de injetores centralizados. Isso pode melhorar a resiliência quando a camada de comutação é apoiada por sistemas UPS e também pode simplificar a solução de problemas quando um terminal falha ao inicializar.

Para sistemas de comunicação, a energia centralizada é frequentemente mais valiosa do que as pessoas esperam inicialmente. Se os telefones de mesa, interfones ou dispositivos de pager são alimentados pela rede e o caminho de comutação principal tem energia de backup, os serviços de voz e alerta podem permanecer disponíveis mesmo quando a energia CA local nas áreas do usuário for interrompida.

Escalabilidade mais limpa para terminais distribuídos

Quando um projeto se expande de alguns dispositivos para dezenas ou centenas, o 802.3af ajuda a manter o design de borda mais consistente. Os instaladores não precisam planejar a disponibilidade de tomadas separadas para cada terminal. Em vez disso, eles podem calcular os orçamentos de energia do switch e as contagens de portas como parte do processo de projeto da rede.

Essa é uma das razões pelas quais o PoE se tornou uma parte tão importante das implantações modernas de comunicações unificadas e edifícios inteligentes. O valor não está apenas em alimentar um dispositivo. Está em dar aos terminais distribuídos um modelo de implantação mais repetível e sustentável em todo o local.

802.3af vs PoE+ e padrões mais novos

Onde o 802.3af é suficiente

O 802.3af geralmente é suficiente quando o terminal executa um trabalho focado com um perfil de potência modesto. Exemplos típicos incluem muitos telefones de mesa, estações de interfone básicas, pontos de acesso compactos, leitores de cartão e câmeras fixas sem funções auxiliares pesadas. Nesses casos, mudar para uma classe PoE mais alta pode não fornecer nenhuma vantagem prática.

Por essa razão, muitas redes continuam usando terminais 802.3af, mesmo quando o próprio hardware de comutação suporta padrões de maior potência. Corresponder o terminal ao nível de potência correto é frequentemente mais eficiente do que assumir que todos os dispositivos devem usar o padrão mais novo disponível.

Quando o 802.3at ou o 802.3bt é a melhor escolha

O PoE+ sob o IEEE 802.3at é tipicamente escolhido quando o dispositivo precisa de mais energia do que o 802.3af pode garantir de forma confiável. Isso geralmente se aplica a pontos de acesso de rádio duplo, câmeras PTZ, painéis de interfone maiores, videofones com recursos mais exigentes ou dispositivos com aquecimento ou periféricos auxiliares.

Para demandas de energia ainda maiores, o 802.3bt se torna relevante. Isso inclui telas maiores, infraestrutura sem fio avançada, dispositivos industriais ou equipamentos de campo especializados. A escolha não é realmente sobre qual padrão parece mais avançado. É sobre se o requisito real de operação do terminal se encaixa no orçamento de energia disponível.

Dicas de projeto e implantação

Verifique o requisito de energia do dispositivo, não apenas o rótulo de marketing

Ao avaliar um dispositivo, não pare na frase “PoE suportado”. Verifique o consumo real de energia e a classe PoE necessária. Alguns terminais podem inicializar com 802.3af, mas desativam certas funções a menos que mais energia esteja disponível. Outros podem funcionar em condições ideais, mas se tornam instáveis quando acessórios, baixas temperaturas ou operação com todos os recursos aumentam o consumo de energia.

É por isso que a revisão de especificações é importante. Um bom planejamento de implantação começa com o requisito real de energia do PD e, em seguida, trabalha de trás para frente através do comprimento do cabo, orçamento de energia do switch, expectativas de redundância e condições ambientais.

Planeje os orçamentos de energia do switch antecipadamente

Em implantações pequenas, o PoE pode parecer quase automático. Em projetos maiores, o planejamento do orçamento de energia se torna essencial. Um switch pode ter muitas portas compatíveis com PoE, mas sua potência total disponível ainda pode ser menor do que o consumo máximo combinado de todos os terminais conectados. Os projetistas devem verificar os limites por porta e a capacidade total do chassi ou da fonte de alimentação.

Isso é especialmente importante em sistemas de comunicação, escolas, nós de transporte e implantações de segurança, onde muitos dispositivos podem ser instalados de uma só vez. Um switch com portas Ethernet suficientes não é necessariamente um switch com orçamento de energia suficiente.

Use o PoE como parte de uma estratégia de confiabilidade mais ampla

O PoE funciona melhor quando está vinculado a um planejamento mais amplo de resiliência da rede. Isso pode incluir proteção UPS para switches PoE, VLANs de voz segmentadas, rotulagem clara de terminais críticos e ferramentas de monitoramento que podem mostrar o estado do link e o estado da energia. Em ambientes com muita comunicação, esses detalhes podem fazer a diferença entre um sistema que apenas funciona e um que permanece utilizável durante uma interrupção.

Para locais que implantam telefones IP, interfones, estações de pager ou terminais industriais leves, o 802.3af é frequentemente mais do que um recurso de conveniência. Ele se torna parte do projeto operacional de toda a rede de borda.

Aplicações em diferentes setores

Escritórios empresariais e redes de campus

Em escritórios, escolas e ambientes de campus, o 802.3af é mais frequentemente associado a telefones, interfones de entrada, dispositivos de parede e pontos de acesso leves. Esses são casos clássicos em que a implantação com um cabo reduz a complexidade da instalação e torna a realocação ou reconfiguração mais fácil ao longo do tempo.

O padrão também funciona bem em projetos de infraestrutura faseados, pois permite que os locais implantem dispositivos de comunicação e acesso sem esperar pela construção de energia local adicional em todos os cantos do edifício.

Edifícios comerciais e instalações públicas

Propriedades comerciais, hospitais, edifícios de transporte, hotéis e locais de serviço público geralmente dependem de terminais de rede distribuídos de baixa potência. Leitores de cartão, pontos de ajuda, telefones de mesa, dispositivos de pager compactos e terminais de monitoramento podem se beneficiar do fornecimento padronizado de PoE.

Nesses ambientes, a energia centralizada e a manutenção simplificada são frequentemente tão valiosas quanto a economia da instalação original. As equipes de rede podem gerenciar um grande número de dispositivos distribuídos com menos dependência de adaptadores locais e alterações elétricas em campo.

Pontos de comunicação industriais e semi-industriais

Mesmo em ambientes industriais ou robustecidos, alguns dispositivos de rede ainda se enquadram bem nos limites do 802.3af. Telefones IP industriais, painéis de operador compactos, estações de interfone de campo, terminais de monitoramento ou gateways de sensoriamento leves podem usar o 802.3af quando o design do dispositivo é otimizado para consumo de energia moderado.

Aqui, a vantagem não é apenas a conveniência. É a implantação controlada. Um único cabo Ethernet pode simplificar os layouts dos armários, reduzir peças acessórias e facilitar a padronização de como os terminais de campo de baixa potência são instalados em vários locais.

Perguntas Frequentes (FAQ)

O 802.3af é o mesmo que PoE+?

Não. O 802.3af é o padrão PoE original, enquanto o PoE+ se refere ao IEEE 802.3at. O padrão posterior suporta um nível de potência mais alto que o 802.3af.

Quanta energia o 802.3af fornece?

O 802.3af é comumente descrito como fornecendo até 15,4 watts no lado do PSE, com até 12,95 watts garantidos no dispositivo alimentado após a consideração da perda no cabo.

Um switch 802.3af pode alimentar um telefone IP?

Sim, muitos telefones IP são projetados especificamente para funcionar dentro do orçamento de energia do 802.3af. No entanto, alguns telefones avançados com telas maiores ou recursos extras podem exigir mais energia.

Quais dispositivos normalmente usam o 802.3af?

Exemplos típicos incluem telefones IP, pontos de acesso sem fio compactos, câmeras IP fixas, terminais de interfone, leitores de cartão e outros terminais de rede de potência modesta.

O PoE reduz a necessidade de adaptadores de energia locais?

Sim. Esse é um de seus principais benefícios de implantação. O cabo de rede pode fornecer dados e energia elétrica, o que geralmente elimina a necessidade de um adaptador local separado no terminal.

Quando devo escolher o 802.3at em vez do 802.3af?

Você deve migrar para o 802.3at quando a necessidade real de energia do terminal exceder o que o 802.3af pode fornecer de forma confiável, ou quando o dispositivo ativar funções importantes apenas sob uma classe PoE mais alta.
