A instalação montada em rack é um método padronizado de implantação de equipamentos que coloca dispositivos em racks de servidores, armários de rede, armários de telecomunicações, painéis de controle, racks de áudio e vídeo ou invólucros industriais. Os equipamentos normalmente são montados conforme dimensões padrão de unidade de rack, permitindo que vários dispositivos sejam organizados verticalmente em uma estrutura controlada, fácil de manter e econômica em espaço.

Esse método é amplamente usado onde muitos sistemas eletrônicos precisam ser instalados, energizados, refrigerados, cabeados, monitorados e mantidos em um único local organizado. Ele é comum em data centers, salas de TI corporativas, centrais de telecomunicações, sistemas de transmissão, salas de controle de segurança, automação industrial, edifícios inteligentes, infraestrutura de transporte, laboratórios e instalações de serviço público.

Por que a implantação padronizada em armários se tornou comum

À medida que os sistemas ficam mais complexos, colocar equipamentos de forma aleatória em prateleiras, mesas ou paredes cria problemas de gestão. Os cabos tornam-se difíceis de rastrear, o fluxo de ar fica irregular, a substituição dos equipamentos fica mais difícil e a manutenção torna-se arriscada. A estrutura em rack resolve esses problemas ao dar aos dispositivos um layout físico previsível.

A implantação padronizada em rack também ajuda as equipes técnicas a planejar espaço, energia, refrigeração, rotas de cabos, aterramento, identificação e expansão futura. Em vez de tratar cada dispositivo como um objeto separado, o rack se torna uma unidade de infraestrutura gerenciada.

Para organizações que operam muitos locais, essa repetibilidade é valiosa. Um armário de rede de filial, uma sala de dados, um rack de vigilância ou um rack de telecomunicações pode seguir um modelo de layout semelhante, facilitando instalação e suporte em diferentes locais.

Valores centrais em diferentes áreas

Eficiência de espaço

Os racks aproveitam verticalmente o espaço da sala técnica. Em vez de espalhar dispositivos por mesas ou prateleiras, os sistemas podem ser empilhados em uma área compacta. Isso é importante em salas de servidores, armários de telecomunicações, salas de controle, abrigos móveis, salas de transmissão e painéis técnicos onde o espaço de piso é limitado.

As unidades de rack também facilitam o planejamento de capacidade. As equipes podem estimar quantas unidades estão disponíveis, quanto espaço fica reservado para dispositivos futuros e se equipamentos mais pesados devem ser colocados na parte inferior para estabilidade.

Acesso para manutenção

Equipamentos montados corretamente são mais fáceis de identificar, remover, substituir e inspecionar. Acesso frontal e traseiro, trilhos deslizantes, etiquetas de cabos, prateleiras de rack e painéis de conexão ajudam técnicos a realizar manutenção sem interferir em sistemas não relacionados.

Isso é importante em ambientes onde a parada é cara. Um dispositivo que pode ser localizado e substituído rapidamente reduz o tempo de diagnóstico.

Gerenciamento térmico

O layout do rack permite planejar o fluxo de ar. Muitos dispositivos são projetados para refrigeração da frente para trás, enquanto outros exigem fluxo lateral ou de baixo para cima. O desenho do armário, painéis cegos, bandejas de ventiladores, portas perfuradas e planejamento de corredores quentes e frios podem afetar a temperatura dos equipamentos.

Um planejamento térmico inadequado pode reduzir a vida útil dos equipamentos, causar desligamentos inesperados e aumentar o ruído dos ventiladores. Portanto, a instalação deve considerar a geração de calor e o caminho do ar, não apenas o encaixe físico.

Organização de cabos

O roteamento estruturado de cabos é uma das vantagens mais visíveis. Painéis de conexão, organizadores de cabos, bandejas de fibra, organizadores horizontais e verticais, abraçadeiras de velcro e sistemas de identificação ajudam a evitar emaranhados.

Um bom gerenciamento de cabos melhora a solução de problemas, o fluxo de ar, a documentação e a confiabilidade de longo prazo. Ele também reduz desconexões acidentais durante a manutenção.

Data centers e infraestrutura em nuvem

Data centers são uma das áreas de aplicação mais evidentes. Servidores, matrizes de armazenamento, switches de topo de rack, firewalls, balanceadores de carga, appliances de backup, PDUs, dispositivos KVM e sensores de monitoramento são normalmente instalados em racks padronizados.

Nesse ambiente, o rack faz parte da arquitetura maior do data center. Densidade de energia, capacidade de refrigeração, carga do piso, direção do fluxo de ar, redundância, bandejas de cabos, aterramento e monitoramento precisam ser coordenados.

Provedores de nuvem, data centers corporativos, instalações de data center compartilhado e salas privadas de servidores usam sistemas montados em rack porque eles apoiam a escalabilidade. Nova capacidade de computação, armazenamento ou rede pode ser adicionada em um formato físico previsível.

Salas de rede corporativas

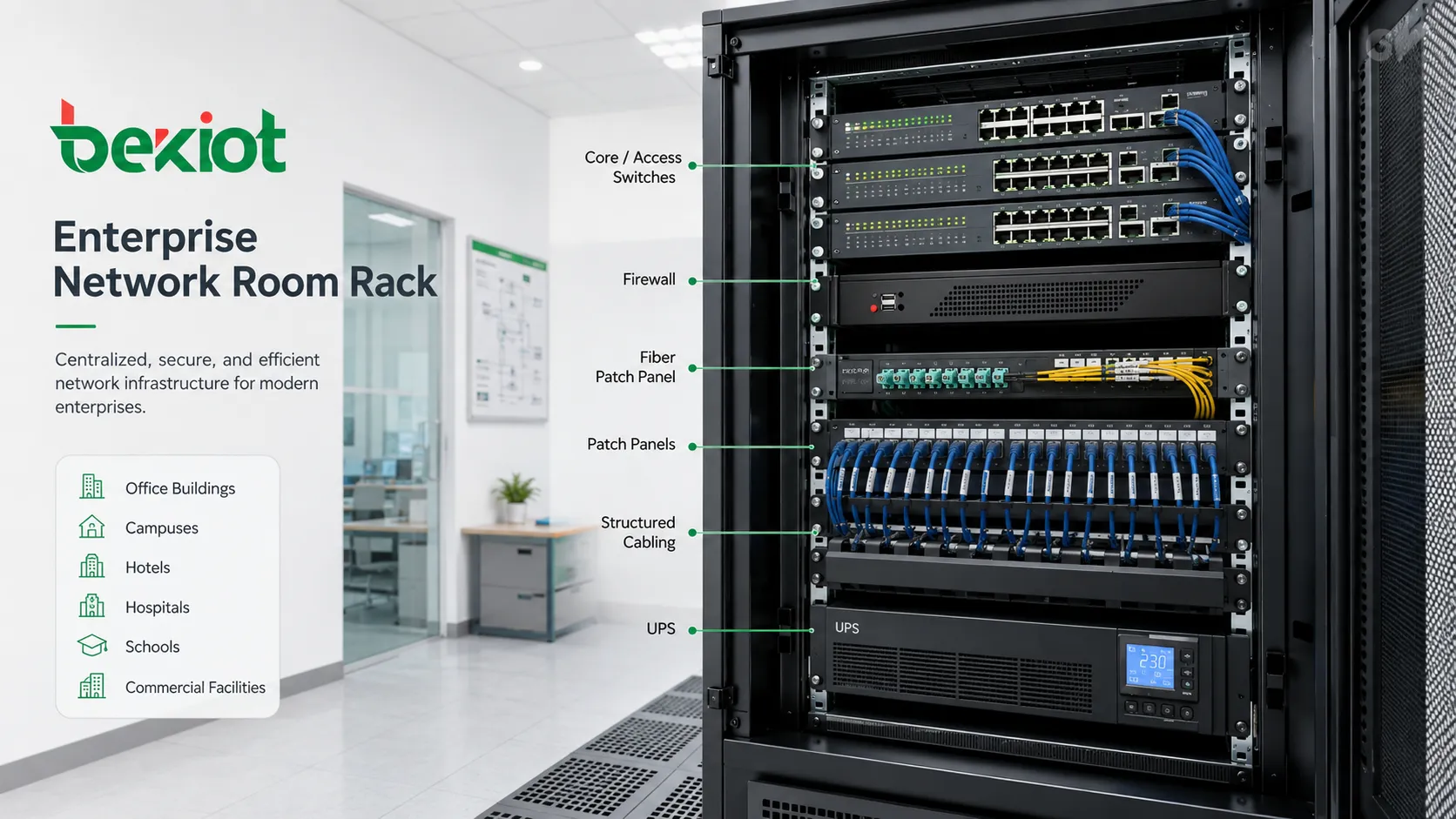

Edifícios comerciais, campus, hotéis, hospitais, escolas e instalações corporativas frequentemente usam armários rack para switches, roteadores, firewalls, controladores sem fio, painéis de conexão, distribuidores ópticos, unidades de nobreak e cabeamento estruturado.

Um rack de sala de rede bem projetado conecta estações de trabalho, pontos de acesso, câmeras IP, telefones, impressoras, painéis de controle de acesso e sistemas prediais. Se o rack estiver mal identificado ou superlotado, até uma simples troca de porta pode se tornar difícil.

Para equipes de TI corporativas, o layout do rack deve combinar com o projeto lógico da rede. Switches centrais, switches de acesso, painéis de conexão, uplinks, portas de gerenciamento e conexões de energia devem ser fáceis de identificar.

Sistemas de telecomunicações e comunicação

Ambientes de telecomunicações usam racks para plataformas de voz, equipamentos de transmissão, roteadores, transporte óptico, gateways de mídia, controladores de borda de sessão, equipamentos de rádio, distribuição de energia e sistemas de terminação de cabos. Essas instalações podem aparecer em centrais, salas de estação base, salas de telecomunicações empresariais, instalações de operadoras e abrigos de comunicação.

Sistemas de comunicação frequentemente exigem alta disponibilidade. Os racks podem incluir alimentações redundantes, energia DC com baterias, barras de aterramento, proteção contra surtos, sistemas de ventilação e monitoramento de alarmes. O layout deve permitir substituição rápida e rastreamento claro de cabos.

Como locais de telecomunicações geralmente envolvem muitos cabos de cobre, fibra e coaxiais, a organização física é crítica. Um mau gerenciamento de cabos pode afetar a qualidade do sinal, a velocidade de manutenção e o isolamento de falhas.

Salas de controle de segurança e vigilância

Sistemas de segurança muitas vezes dependem de racks centralizados. Gravadores de vídeo, servidores de gerenciamento de vídeo, matrizes de armazenamento, switches PoE, servidores de controle de acesso, controladores de alarme, matrizes de vídeo, controladores de teclado e equipamentos de rede de vigilância podem ser instalados em racks.

Em uma sala de controle, o rack não é apenas um armário de armazenamento. Ele suporta gravação contínua, resposta a alarmes, distribuição de vídeo e supervisão do sistema. Energia de backup e refrigeração são importantes porque dispositivos de segurança podem operar 24 horas por dia.

A organização do rack também ajuda durante incidentes. Operadores e técnicos precisam identificar rapidamente qual gravador, switch ou controlador se relaciona a uma câmera, porta, zona ou edifício específico.

Automação industrial e instalações de utilidades

Fábricas, subestações, estações de tratamento de água, instalações de petróleo e gás, depósitos de transporte, minas, centros logísticos e usinas podem usar sistemas montados em rack para PCs industriais, gateways de comunicação PLC, servidores SCADA, switches de rede, servidores seriais, historiadores de dados, conversores de protocolo e sistemas de monitoramento.

Racks industriais costumam enfrentar condições mais severas do que racks de escritório. Poeira, vibração, calor, ruído elétrico, umidade e acesso restrito podem afetar o projeto de instalação. Os invólucros podem exigir melhor vedação, filtragem, aterramento, equipotencialização e proteção contra surtos.

Em ambientes de processo, o rack pode apoiar controle, monitoramento, relatórios e comunicação relacionada à segurança. Os procedimentos de manutenção devem ser planejados cuidadosamente para evitar interrupção da produção ou dos dispositivos de campo.

Sistemas de áudio, vídeo e transmissão

Emissoras, centros de conferência, estúdios, auditórios, centros de comando, teatros e salas de controle AV usam racks para switchers de vídeo, processadores de áudio, amplificadores, roteadores matriciais, codificadores, decodificadores, sistemas de gravação, servidores de mídia, equipamentos de conferência e conversores de sinal.

Racks AV exigem separação cuidadosa dos cabos. Cabos de energia, cabos de alto-falante, linhas de áudio, cabos de vídeo, linhas de rede e fiação de controle podem precisar de rotas diferentes para evitar ruído, interferência e confusão de manutenção.

A refrigeração também é importante, porque amplificadores, processadores e equipamentos de vídeo podem gerar calor significativo dentro de móveis fechados ou salas de controle.

Transporte e infraestrutura pública

Estações ferroviárias, metrôs, aeroportos, portos, túneis, rodovias, centros de controle de tráfego e terminais de ônibus frequentemente implantam sistemas em rack para comunicação, vigilância, informação ao passageiro, sonorização pública, apoio à sinalização, comutação de rede e controle de emergência.

Esses ambientes exigem operação confiável em locais distribuídos. Salas de equipamentos podem ficar em áreas técnicas de estações, armários de beira de estrada, salas técnicas de túneis, salas de plataforma ou centros de comando centrais.

O projeto do rack deve considerar acessibilidade, proteção ambiental, energia de backup, entrada de cabos, aterramento, monitoramento remoto e manutenção rápida durante janelas de serviço limitadas.

Ambientes de saúde, laboratório e pesquisa

Hospitais e laboratórios usam racks para servidores de imagem, armazenamento de dados, equipamentos de rede, sistemas de informação laboratorial, servidores de monitoramento, gateways de dispositivos médicos, clusters de computação de pesquisa e plataformas de dados seguras.

Esses ambientes geralmente exigem acesso controlado, cabeamento limpo, proteção de dados, energia de backup confiável e identificação clara. Na saúde, paradas podem afetar fluxos clínicos, prontuários de pacientes, disponibilidade de imagens ou coordenação entre departamentos.

Ambientes de pesquisa podem usar racks para computação de alto desempenho, equipamentos de teste, instrumentação, sistemas RF, aquisição de dados e plataformas de medição. A flexibilidade é importante porque configurações de laboratório podem mudar com frequência.

Edifícios inteligentes e gestão de instalações

Edifícios modernos podem incluir muitos sistemas conectados, como controle de climatização, iluminação, gestão de energia, controle de acesso, interfaces de alarme de incêndio, elevadores, vigilância, estacionamento, sistemas de visitantes e servidores de automação predial.

Armários rack ajudam a centralizar esses sistemas em salas de equipamentos. Isso melhora a manutenção porque técnicos podem acessar componentes de rede, controle, servidores e energia em um único local estruturado.

Equipes de facilities devem manter documentados os racks de controle predial. Um rack mal documentado pode atrasar a manutenção quando ocorre falha em um sistema do edifício.

Fatores de projeto antes da instalação

Tamanho e profundidade do rack

O armário selecionado deve corresponder à profundidade do dispositivo, tipo de trilho, raio de curvatura dos cabos, necessidade de acesso traseiro e expansão futura. Um rack fisicamente raso demais pode forçar curvas acentuadas nos cabos ou bloquear portas traseiras.

A altura do rack também deve incluir espaço para organizadores de cabos, painéis cegos, PDUs, prateleiras e equipamentos futuros.

Peso e carga do piso

Servidores, baterias de nobreak, matrizes de armazenamento e equipamentos de energia podem ser pesados. Dispositivos pesados devem ser montados na parte inferior para melhorar a estabilidade. O piso precisa suportar o peso total carregado.

Em data centers com piso elevado, zonas sísmicas, abrigos móveis ou salas de equipamentos em andares superiores, os requisitos estruturais devem ser revisados antes da instalação.

Distribuição de energia

Racks exigem distribuição de energia planejada. PDUs, alimentações redundantes, capacidade de circuito, aterramento, suporte por nobreak e roteamento de cabos de energia devem ser definidos antes da instalação dos dispositivos.

Filtros de linha sobrecarregados e extensões sem gestão são inseguros e não devem substituir um projeto adequado de energia para rack.

Caminho de refrigeração

O fluxo de ar deve combinar com o desenho do equipamento. Misturar dispositivos com direções diferentes de fluxo de ar no mesmo armário pode criar pontos quentes. Painéis cegos ajudam a evitar recirculação de ar quente.

O monitoramento de temperatura é útil em racks que suportam sistemas críticos ou cargas de alta densidade.

Identificação e documentação

Cada dispositivo, cabo, porta, alimentação e conexão de patch deve ser identificado. A documentação deve incluir diagramas de elevação do rack, endereços IP, mapas de portas, IDs de cabos, informações de circuitos e contatos de manutenção.

Uma boa documentação transforma o rack de um monte confuso de hardware em um ativo de infraestrutura gerenciável.

Problemas comuns em instalações mal planejadas

Um problema comum é a superlotação. Quando muitos dispositivos são adicionados sem planejamento, desaparecem o fluxo de ar, o acesso aos cabos e o espaço de serviço. Técnicos podem precisar remover equipamentos não relacionados apenas para alcançar um cabo.

Outro problema é a qualidade de energia misturada. Servidores sensíveis, switches de rede, dispositivos AV e controladores industriais podem compartilhar energia com cargas inadequadas. Isso aumenta o risco de quedas de tensão, ruído ou desligamentos inesperados.

O congestionamento de cabos também é frequente. Feixes muito apertados, cabos de patch sem identificação e curvas acentuadas podem causar diagnóstico difícil e problemas de sinal, especialmente em fibra e links de cobre de alta velocidade.

Por fim, muitos racks não têm planejamento de ciclo de vida. Dispositivos são adicionados ao longo dos anos, mas cabos antigos, equipamentos aposentados, painéis sem uso e adaptadores esquecidos permanecem. Auditorias regulares são necessárias.

Uma instalação montada em rack é bem-sucedida quando layout físico, energia, refrigeração, cabeamento, identificação e acesso de manutenção são planejados em conjunto, em vez de tratados separadamente.

Práticas de operação e manutenção

A inspeção de rotina deve verificar temperatura, estado dos ventiladores, acúmulo de poeira, tensão nos cabos, parafusos soltos, cabos não usados, carga de energia, alarmes de nobreak, luzes de link e indicadores de status. Essas pequenas verificações podem evitar falhas maiores.

O controle de acesso deve ser considerado. Racks podem conter sistemas críticos, credenciais, mídias de armazenamento e pontos de acesso à rede. Portas, fechaduras, monitoramento e controle de visitantes podem ser necessários conforme o ambiente.

A gestão de mudanças é importante. Cada novo cabo, dispositivo, alteração de patch ou modificação de energia deve ser registrada. Mudanças não documentadas são uma das principais causas de atrasos em diagnósticos futuros.

Espaço livre no rack deve ser preservado sempre que possível. Um rack completamente cheio não deixa espaço para substituição emergencial, expansão, equipamentos temporários de teste ou retrabalho de cabos.

Perguntas frequentes

O que significa 1U em uma instalação de rack?

1U é uma unidade de medida de rack igual a 1,75 polegadas de espaço vertical. Dispositivos podem ser descritos como 1U, 2U, 4U ou outros tamanhos conforme a altura.

Equipamentos comuns de mesa podem ser instalados em rack?

Sim, mas normalmente exigem prateleiras de rack ou kits de montagem especiais. Dispositivos não projetados para o fluxo de ar de rack podem precisar de atenção extra à refrigeração e ao acesso aos cabos.

Por que painéis cegos são usados em racks?

Painéis cegos fecham espaços frontais não utilizados e ajudam a impedir que o ar quente recircule para as entradas de ar dos equipamentos, melhorando a eficiência da refrigeração.

Equipamentos pesados devem ser montados no topo ou na base?

Equipamentos pesados geralmente devem ser montados na parte inferior do rack para melhorar a estabilidade e reduzir o risco de tombamento durante instalação ou manutenção.

O que deve ser verificado antes de adicionar novos equipamentos a um rack existente?

Verifique espaço disponível, profundidade, capacidade de peso, capacidade de energia, refrigeração, rotas de cabos, aterramento, portas de rede, carga do nobreak e se a documentação precisa ser atualizada.
