Saiba como configurar a entrada e saída de contato seco em interfones industriais, dispositivos de controle de acesso e estações internas para disparo de alarme, controle vinculado, ativação de DTMF e ações baseadas em s

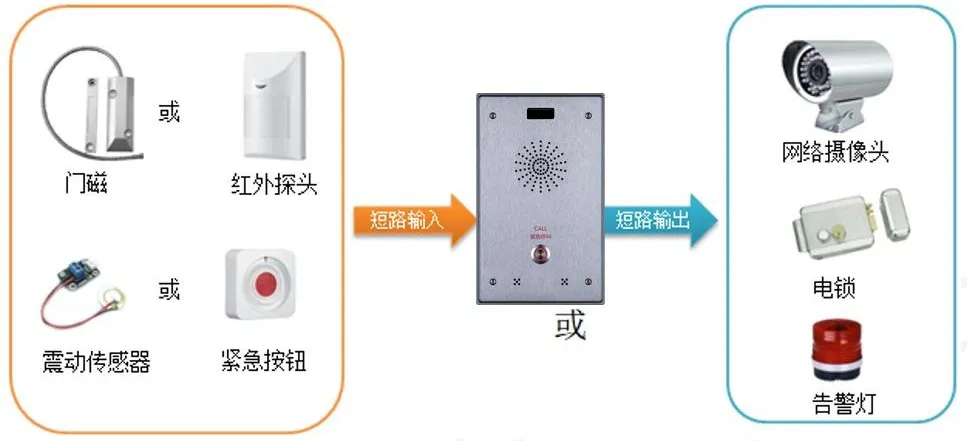

Nossos interfones industriais, dispositivos de controle de acesso e estações internas suportam funções de entrada e saída de contato seco. Conforme mostrado abaixo, dispositivos externos podem ser conectados ao sistema de interfone para implementar sinalização de alarme e ações de controle relacionadas.
Este guia é aplicável a todos os nossos produtos de controle de acesso, interfones e estações internas.
① Um dispositivo (o modelo i12 é usado como exemplo), além de um switch PoE ou fonte de alimentação CC.
② Um dispositivo de alarme externo.

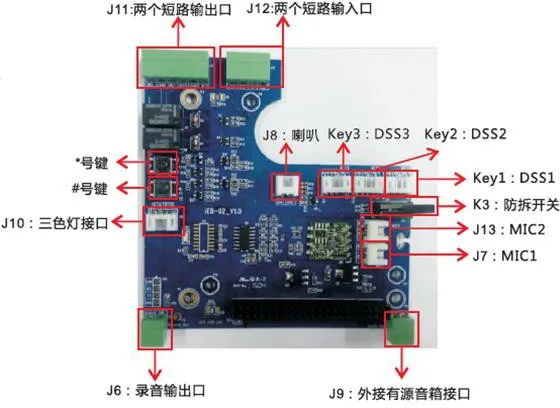

O modelo i12 possui dois conjuntos de interfaces de entrada e saída de contato seco, identificados como J11 e J12 no diagrama acima. As portas de entrada podem ser conectadas a contatos de porta, detectores infravermelhos, sensores de vibração ou botões de emergência para acionar ações predefinidas. As portas de saída permitem conexão com fechaduras elétricas, luzes de alarme ou entrada de alarme de câmeras para ações de resposta vinculadas.
Configure as definições de entrada e saída conforme os requisitos da aplicação real.
Portas de entrada de contato seco:
As portas de entrada são conectadas a contatos de porta, sensores infravermelhos, detectores de vibração ou botões de chamada de emergência para ativar ações predefinidas.
1. Enviar alarmes ao servidor por mensagem
O usuário pode enviar mensagens no formato SMS de qualquer telefone compatível para o dispositivo. O formato padrão é ALERT=[mensagem]. Na configuração padrão, por exemplo, envie ALERT=OUT1_SOS.
2. Ação de disparo por entrada
Ao conectar dispositivos externos à porta de entrada, o sistema reconhece dois modos de disparo:
Disparo por nível alto (circuito aberto)
Disparo por nível baixo (circuito fechado)
Portas de saída de contato seco:
As portas de saída podem ser conectadas a fechaduras elétricas, luzes de alarme ou entrada de alarme de câmeras para executar ações predefinidas.
1. Disparar saída por mensagem do servidor

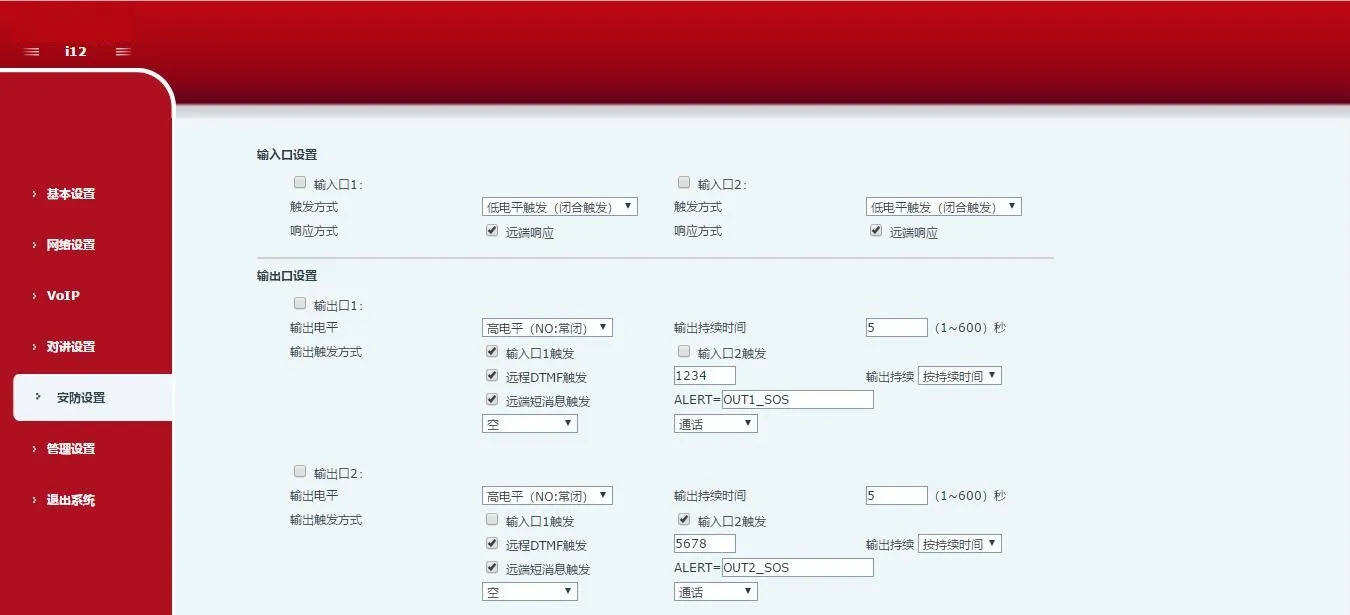

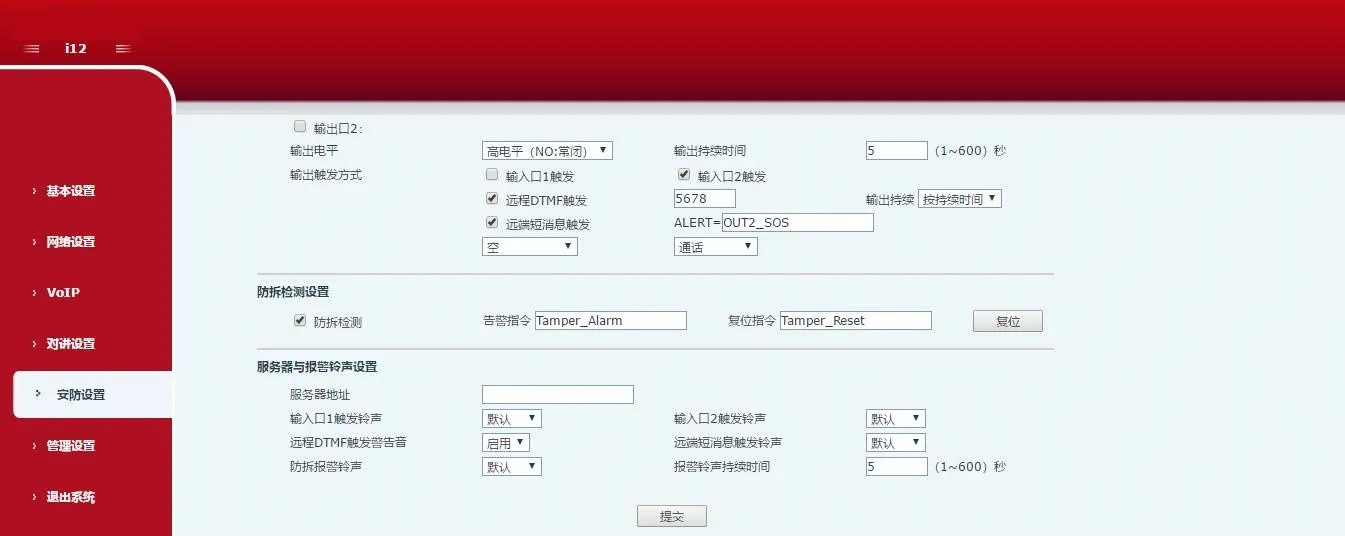

O dispositivo recebe mensagens de controle do servidor e ativa a porta de saída correspondente. Na interface web, habilite a opção de disparo remoto por SMS. Ao receber uma mensagem no formato ALERT=[mensagem], a ação configurada será executada.
2. Vincular saída a uma porta de entrada
A porta de saída pode ser associada a uma porta de entrada para que eventos de entrada ativem a saída automaticamente. Na interface web, habilite o disparo por entrada e defina a entrada lógica desejada.
3. Disparar saída por comando DTMF remoto
O dispositivo reconhece códigos DTMF durante chamadas e ativa a saída após validação. Na interface web, ative o disparo DTMF remoto. O código padrão do exemplo é 1234. Durante uma chamada, digite 1234 para alterar o estado da saída e pressione # para confirmação imediata.
4. Vincular saída ao status da chamada
Ações de saída também podem ser vinculadas ao estado da chamada. Ao selecionar um status, o dispositivo ativa o alarme no início e desativa automaticamente ao finalizar a chamada.
