Saiba como conectar dispositivos de intercomunicação Becke a um amplificador externo ou alto-falante alimentado, com orientação de fiação específica do modelo para Bi12, interfones SOS e unidades de paginação da série BK
Em alguns ambientes de aplicação, o altifalante integrado de um intercomunicador pode não fornecer volume suficiente para o local. Nesses casos, pode ser adicionado um amplificador externo ou um altifalante amplificado. Como os pontos de ligação variam conforme o modelo, este guia explica como conectar diferentes dispositivos de intercomunicador a um amplificador externo ou altifalante amplificado.
Bi12, BHP-S0S16, BHP-S0S16V, BK-DAB-PA2, BK-DAB-PA2S, BK-DAB-PA3, BHP-SOS10, BHP-SOS10V, BHP-SOS10SD, BHP-SOS11V, BHP-SOS11V2
1. Um dispositivo de intercomunicador Becke (BHP-S0S16V é usado como exemplo neste documento), um switch PoE ou fonte de alimentação DC, e um altifalante amplificado. Conecte o dispositivo ao switch.
2. Um PC para configuração e testes. Conecte o PC ao mesmo switch e certifique-se de que o PC e o dispositivo podem comunicar através da rede.

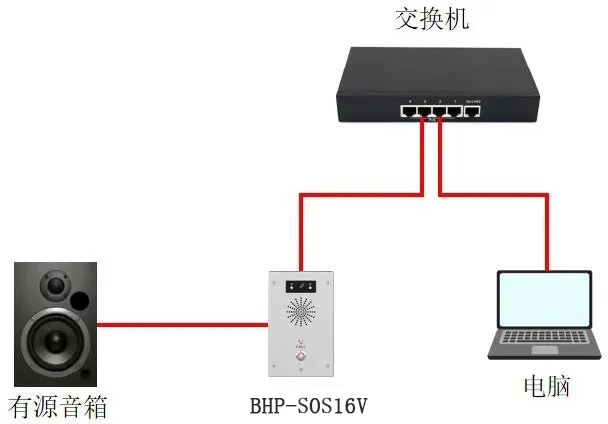

Conecte o BHP-S0S16V ao switch e conecte o PC ao mesmo switch. Certifique-se de que a rede entre o PC e o dispositivo está acessível. Um exemplo de ligação típico é mostrado na Figura 1.
Figura 1. Diagrama de ligação do dispositivo e do PC
Diferentes modelos de intercomunicador usam diferentes pontos de ligação para altifalantes amplificados externos. As secções seguintes explicam o método de ligação para cada grupo de modelos.

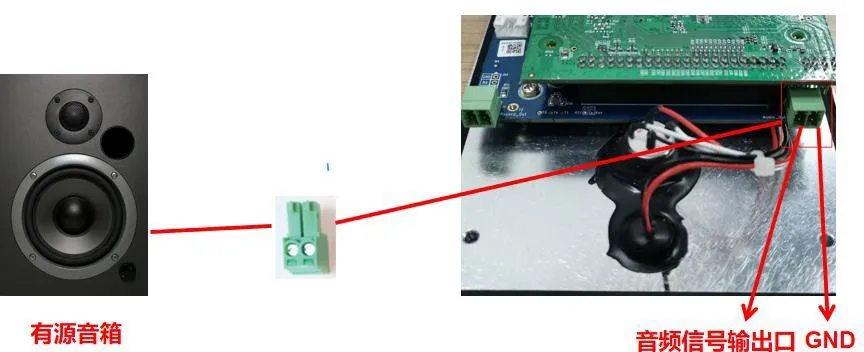

Para o Bi12, use a interface Audio_out para conectar um altifalante amplificado, como mostrado na Figura 2. O terminal à esquerda é a saída de sinal de áudio, que deve ser ligada ao fio de entrada de áudio do altifalante amplificado através do bloco de terminais. O terminal à direita é GND, que deve ser ligado ao terminal de terra comum do altifalante amplificado.
Figura 2. Ligação do Bi12 a um altifalante amplificado

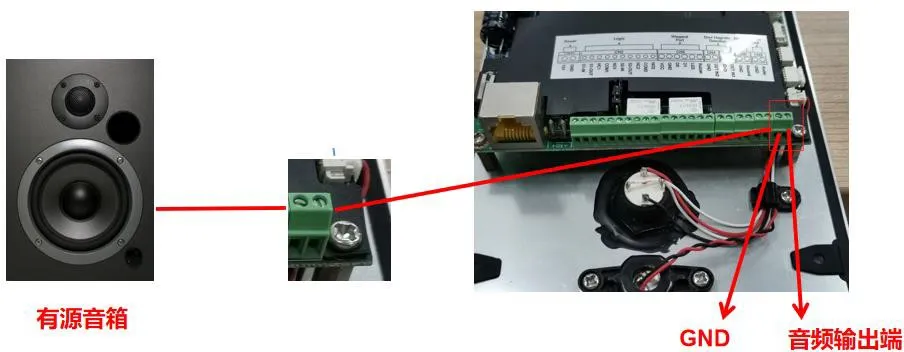

Para o BHP-S0S16V, use a interface Line out para conectar um altifalante amplificado, como mostrado na Figura 3. O terminal à direita é a saída de áudio e deve ser ligado ao fio de entrada de áudio do altifalante amplificado. O terminal à esquerda é GND e deve ser ligado ao terminal de terra comum do altifalante amplificado.
Figura 3. Referência de ligação do altifalante amplificado para BHP-S0S16V

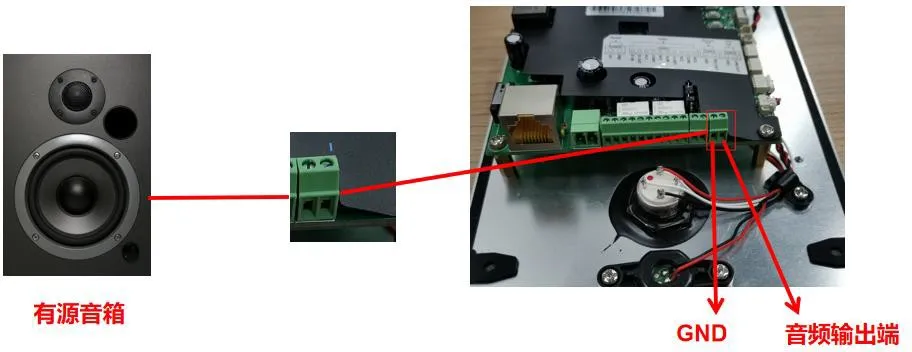

Uma referência de ligação adicional do BHP-S0S16V é mostrada na Figura 4.
Figura 4. Referência de ligação adicional do altifalante amplificado para BHP-S0S16V

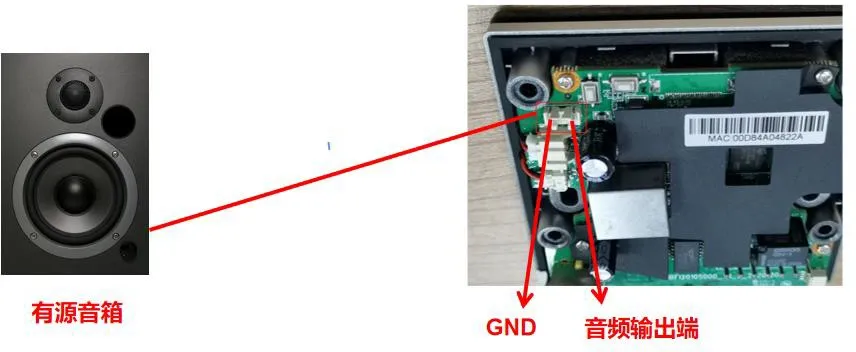

Para as séries BHP-SOS10, BHP-SOS10V, BHP-SOS10SD, BHP-SOS11V e BHP-SOS11V2, a posição de ligação do altifalante amplificado é mostrada na Figura 5. O i10SV é usado aqui como exemplo. O terminal à direita é a saída de áudio e deve ser ligado ao fio de entrada de áudio do altifalante amplificado. O terminal à esquerda é GND e deve ser ligado ao terminal de terra comum do altifalante amplificado. A Figura 6 também pode ser usada como referência de ligação em close-up.
Figura 5. Ligação do i10SV a um altifalante amplificado

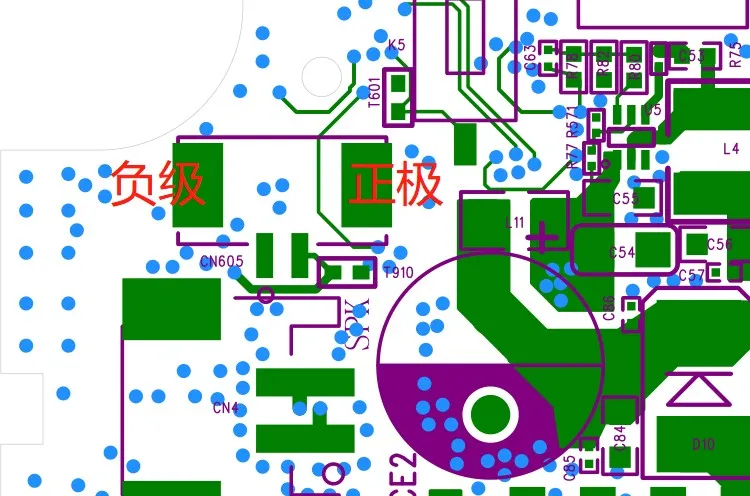

Figura 6. Vista em close-up da porta de saída de áudio do BHP-SOS10V

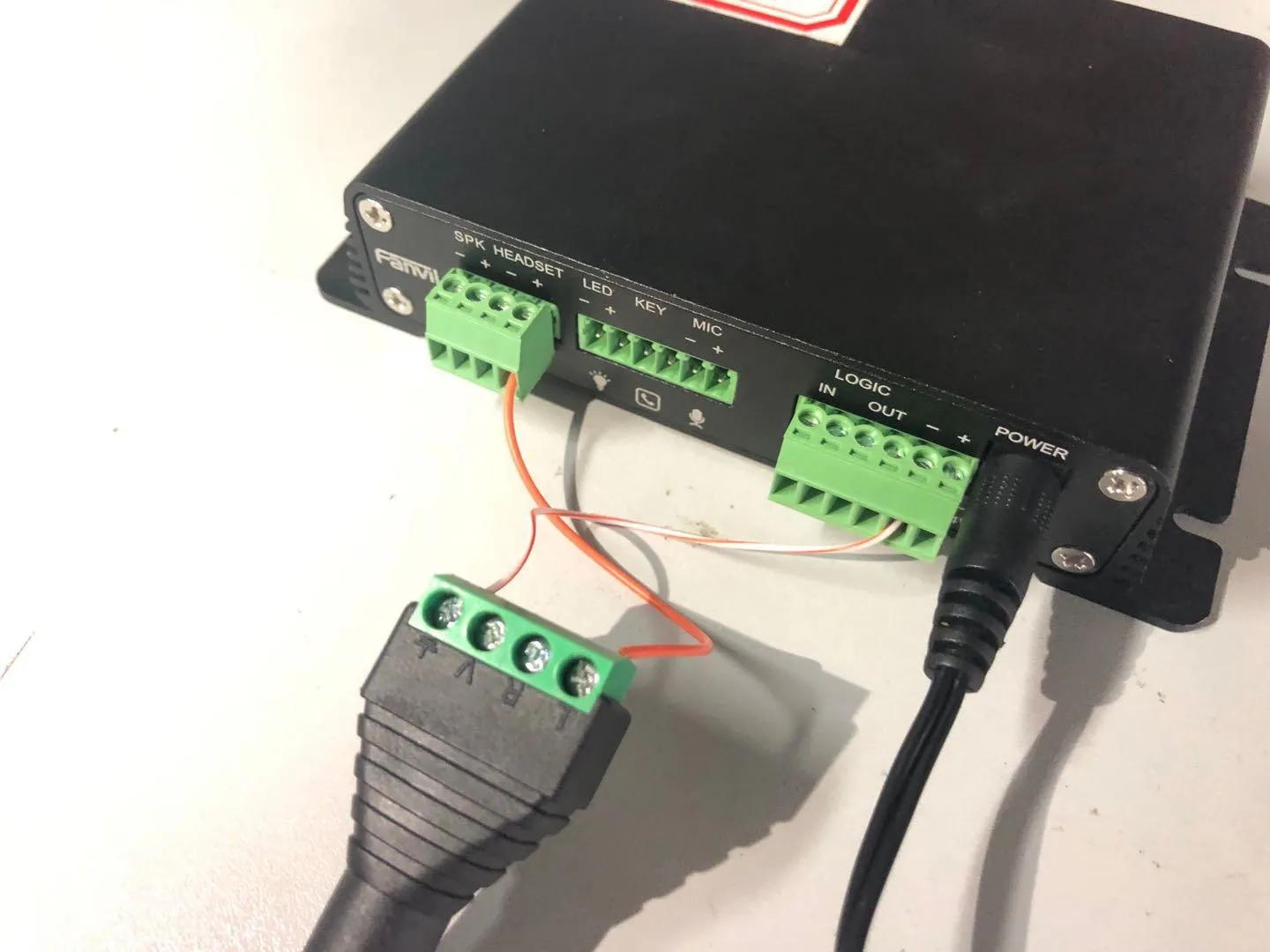

Para o BK-DAB-PA2, a posição de ligação para um altifalante amplificado é mostrada na Figura 7. A interface HEADSET é usada como saída de sinal de áudio do altifalante.
A saída HEADSET é diferencial. Se o dispositivo ligado usar uma entrada diferencial, ligue HEADSET+, HEADSET- e a terra de alimentação GND (POWER-). Se o dispositivo ligado usar uma entrada single-ended, ligue HEADSET+ e a terra de alimentação GND (POWER-).
Figura 7. Ligação do BK-DAB-PA2 a um altifalante amplificado

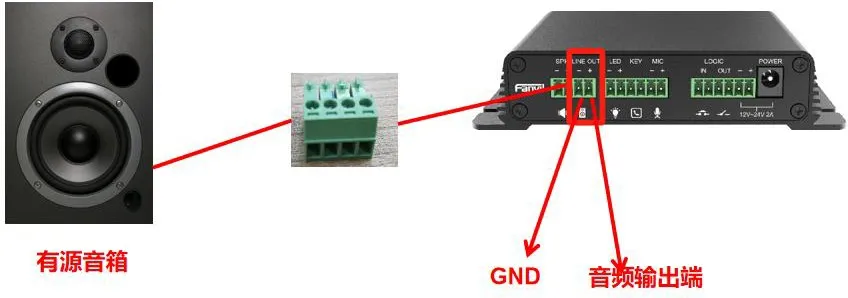

Para o BK-DAB-PA2S, use a interface Line out para conectar um altifalante amplificado, como mostrado na Figura 8. O terminal à direita é a saída de sinal de áudio e deve ser ligado ao fio de entrada de áudio do altifalante amplificado através do bloco de terminais. O terminal à esquerda é GND e deve ser ligado ao terminal de terra comum do altifalante amplificado.
Figura 8. Ligação do BK-DAB-PA2S a um altifalante amplificado

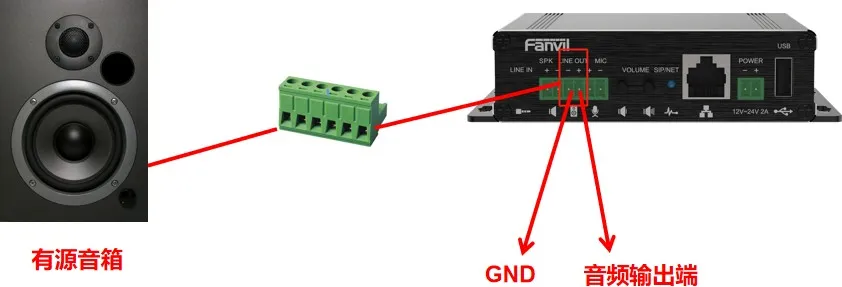

Para o BK-DAB-PA3, use a interface Line out para conectar um altifalante amplificado, como mostrado na Figura 9. A saída de sinal de áudio deve ser ligada ao fio de entrada de áudio do altifalante amplificado através do bloco de terminais, e GND deve ser ligada ao terminal de terra comum do altifalante amplificado.
Figura 9. Ligação do BK-DAB-PA3 a um altifalante amplificado
