Este guia explica como configurar a discagem rápida por meio de um botão externo conectado à porta de entrada dos dispositivos de intercomunicação da série BHP-SOS. Abrange modelos suportados, ferramentas de preparação,
Ao usar o dispositivo, se precisar adicionar um botão à porta de entrada para discagem rápida, consulte o método de instalação e configuração descrito neste documento.
BHP-SOS11 / BHP-SOS12 / BHP-SOS16 / BHP-SOS18S
① Um dispositivo BHP-SOS11/BHP-SOS12/BHP-SOS16/BHP-SOS18S, um switch PoE (ou fonte de alimentação DC), conecte o dispositivo ao switch.
② Um computador de depuração conectado ao mesmo switch para garantir a conectividade de rede entre o computador e o dispositivo.
③ Um botão conectado à porta de entrada do dispositivo.

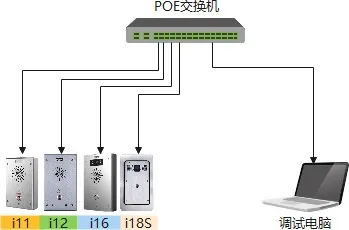

Conecte o BHP-SOS11/BHP-SOS12/BHP-SOS16/BHP-SOS18S ao switch e conecte o computador ao mesmo switch para garantir a comunicação de rede entre o computador e o dispositivo. O diagrama de ligação é mostrado na Figura 1.
Figura 1

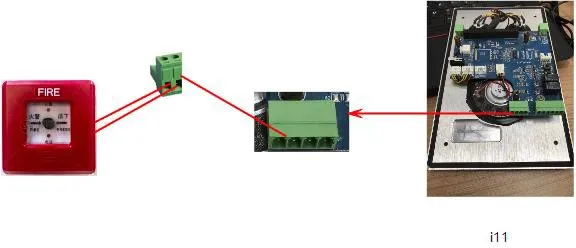

Conecte o botão à porta de entrada do dispositivo, como mostrado na Figura 2.
Figura 2

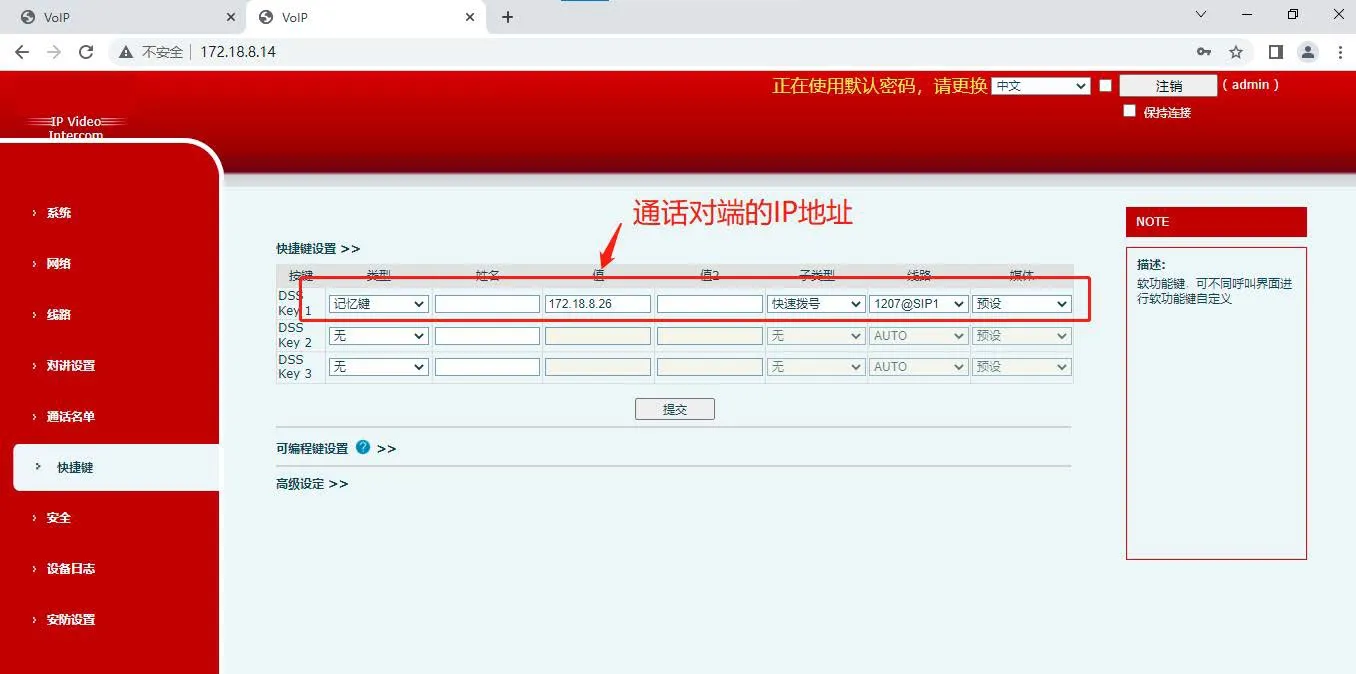

① Após obter o endereço IP do dispositivo, insira o endereço IP num navegador para aceder à interface web do dispositivo. Em seguida, navegue até à página Atalhos (DSSKey) para configuração, como mostrado na Figura 3.
Figura 3

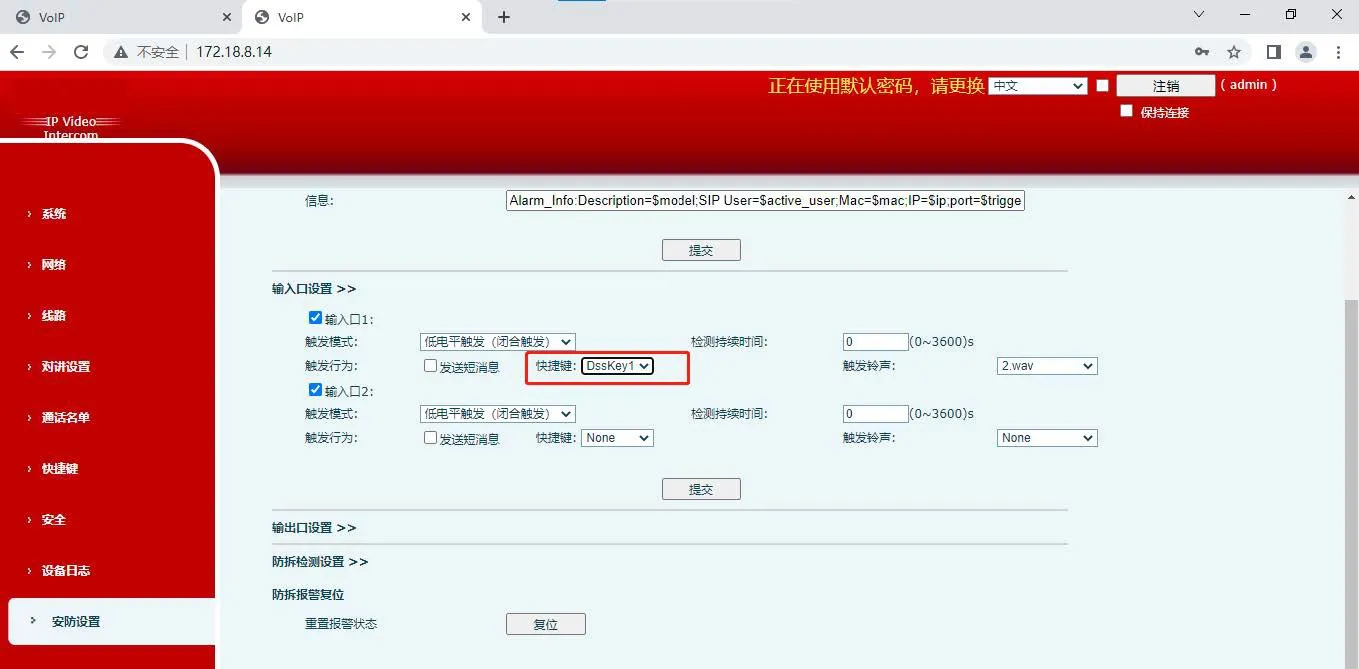

② Vá para a página Configurações de segurança - Configurações da porta de entrada e vincule a porta de entrada com o botão externo conectado ao atalho (DSSkey) configurado na Figura 3, como mostrado na Figura 4.
Figura 4
