Em projetos de comunicações unificadas, os gateways são frequentemente a ponte entre diferentes sistemas de comunicação, terminais, redes e plataformas de serviço. Eles podem conectar telefones analógicos, troncos PSTN, linhas E1, sistemas de rádio, equipamentos de áudio, plataformas de despacho e servidores de comunicação baseados em IP. Uma arquitetura de gateway bem planejada pode reduzir a complexidade do sistema, melhorar a flexibilidade de implantação e facilitar a manutenção futura.

Em projetos de integração do mundo real, duas formas de gateway são comumente vistas: gateways baseados em placas e gateways independentes. Ambos podem suportar comunicação entre sistemas, mas não são adequados para as mesmas condições de projeto. A melhor escolha depende do layout do local, tipo de interface, distância de implantação, modelo de manutenção, necessidades de expansão e custo total do projeto.

Para integradores de sistemas, a decisão não deve ser tomada apenas comparando o número de portas ou o preço inicial do dispositivo. A seleção do gateway afeta o design da fiação, o espaço do gabinete, a velocidade de solução de problemas, a estratégia de dispositivos sobressalentes, o gerenciamento remoto e as futuras atualizações do sistema. Um gateway que parece poderoso no papel pode criar complexidade desnecessária se o projeto real estiver distribuído por várias salas, edifícios ou locais remotos.

Por que o planejamento do gateway é importante na integração de sistemas

Os projetos de comunicações unificadas geralmente incluem equipamentos de diferentes gerações e diferentes padrões técnicos. Por exemplo, um site ainda pode usar ramais telefônicos analógicos, outro pode precisar de acesso a troncos PSTN, enquanto um centro de comando pode exigir conectividade E1, integração de despacho por rádio ou entrada de áudio externa.

Sem gateways adequados, esses sistemas permanecem isolados. Com o design de gateway correto, interfaces legadas e plataformas de comunicação IP modernas podem ser conectadas em um sistema gerenciável. Isso torna o roteamento de chamadas, despacho, comunicação de emergência, gravação, vinculação de interfones e gerenciamento centralizado mais fáceis de implementar.

A questão chave não é simplesmente se um gateway pode fornecer as portas necessárias. A questão mais importante é se sua estrutura se adequa ao ambiente físico do projeto, à topologia de rede, ao fluxo de trabalho operacional e aos requisitos de manutenção de longo prazo.

Em muitos projetos, os gateways também fazem parte do design de confiabilidade. Se a camada de gateway for mal planejada, um único erro de fiação, incompatibilidade de interface ou falha de dispositivo pode afetar a comunicação entre departamentos, salas de controle, pontos de emergência ou estações remotas. Portanto, a arquitetura do gateway deve ser considerada juntamente com a redundância de rede, fonte de alimentação, layout do gabinete, aterramento e gerenciamento operacional.

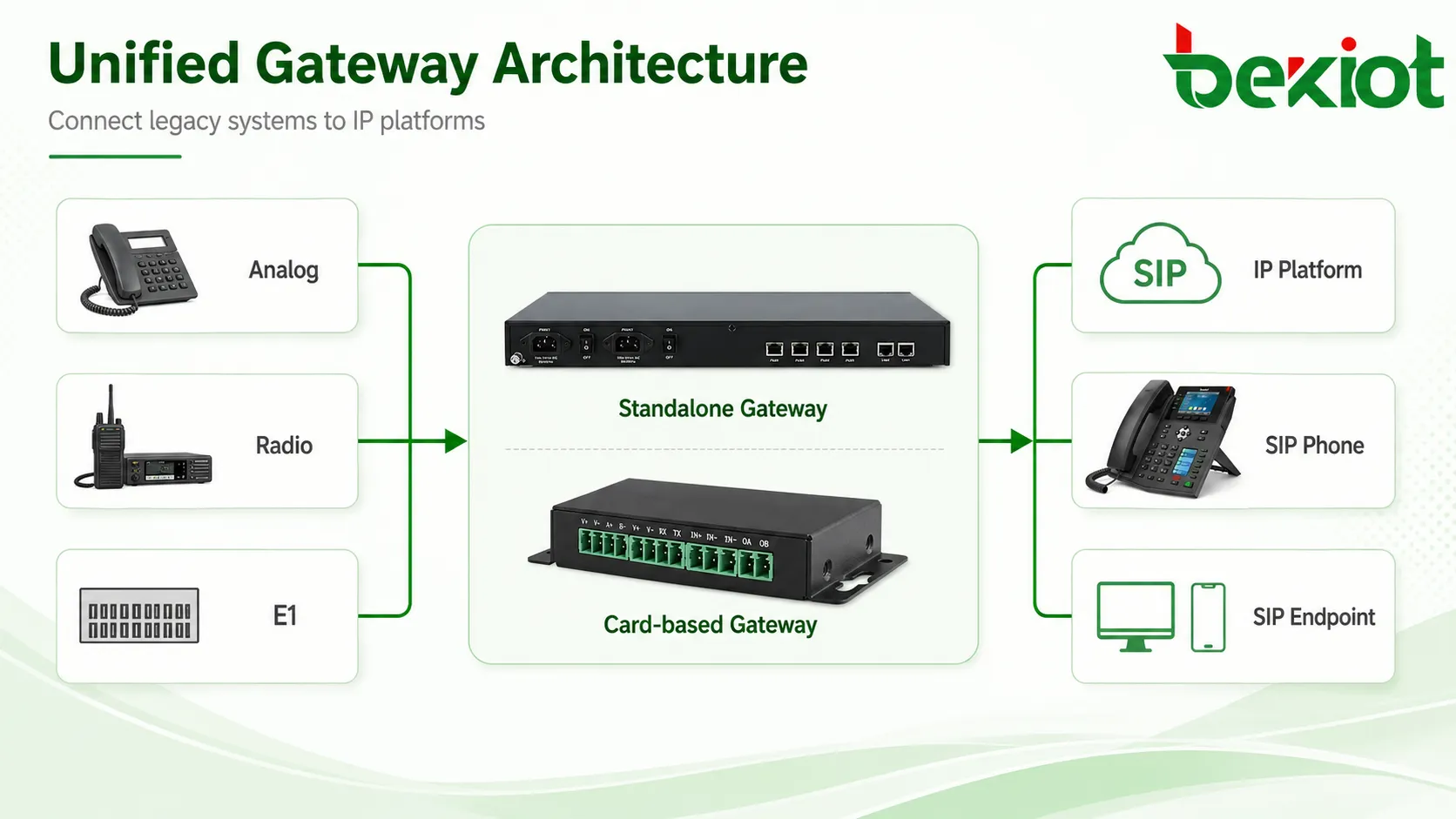

Duas estruturas comuns de gateway

Design de gateway baseado em placas

Um gateway baseado em placas coloca várias placas de interface dentro de um único chassi. Diferentes placas podem fornecer diferentes funções, como interfaces de ramal analógico FXS, interfaces de tronco analógico FXO, interfaces E1, interfaces de comunicação por rádio e interfaces de áudio.

Esta estrutura é altamente integrada. Múltiplas capacidades de serviço podem ser concentradas em uma única estrutura de dispositivo, o que é útil quando o projeto requer muitos tipos de interface em um espaço de instalação limitado. É frequentemente considerada para locais compactos, salas de equipamentos centralizadas, sistemas montados em veículos ou ambientes onde diferentes interfaces de comunicação devem ser montadas em um único chassi.

A principal vantagem deste design é o gerenciamento centralizado. Quando todas as placas são instaladas em uma estrutura, os engenheiros podem gerenciar várias funções de acesso a partir de um único local físico. Isso pode simplificar o planejamento do gabinete e reduzir o número de dispositivos separados. No entanto, também significa que o chassi se torna um nó importante do sistema, portanto, a proteção de energia, placas sobressalentes, ventilação e continuidade do serviço devem ser cuidadosamente planejadas.

Design de gateway independente

Um gateway independente é geralmente um dispositivo do tipo appliance com um tipo de interface fixo e limite funcional claro. Por exemplo, um gateway pode servir principalmente usuários analógicos FXS, outro pode lidar com acesso a troncos FXO, outro pode suportar acesso E1 e outro pode conectar sistemas de rádio a uma plataforma de despacho IP.

Muitos gateways independentes usam um design de montagem em rack 1U ou um invólucro industrial compacto. Em vez de concentrar todas as funções dentro de uma única estrutura, os gateways independentes são distribuídos por diferentes locais e conectados através da rede IP. Isso os torna adequados para projetos com várias salas, vários edifícios, várias regiões ou entre redes.

A vantagem deste design é a responsabilidade clara. Cada gateway lida com uma tarefa de acesso definida, tornando a configuração, substituição e solução de problemas mais diretas. Quando um site precisa apenas de um tipo de interface, um gateway independente pode evitar o custo e a complexidade de um chassi integrado maior.

O layout do local geralmente decide a escolha prática

Os gateways baseados em placas são adequados quando vários tipos de interface estão fisicamente localizados no mesmo local. Por exemplo, se linhas analógicas, acesso E1, entrada de áudio e integração de rádio estão todos concentrados em uma única sala de equipamentos, uma estrutura baseada em placas pode reduzir a quantidade de dispositivos e economizar espaço no rack.

No entanto, essa vantagem se torna mais fraca quando as interfaces estão distribuídas em diferentes locais. Se uma interface de áudio precisar se conectar a um console de mixagem em uma sala de reunião, enquanto os troncos telefônicos estão na sala de equipamentos principal e as estações de rádio estão localizadas em locais remotos, colocar tudo em um único chassi baseado em placas pode criar cabeamento desnecessário e dificuldade de instalação.

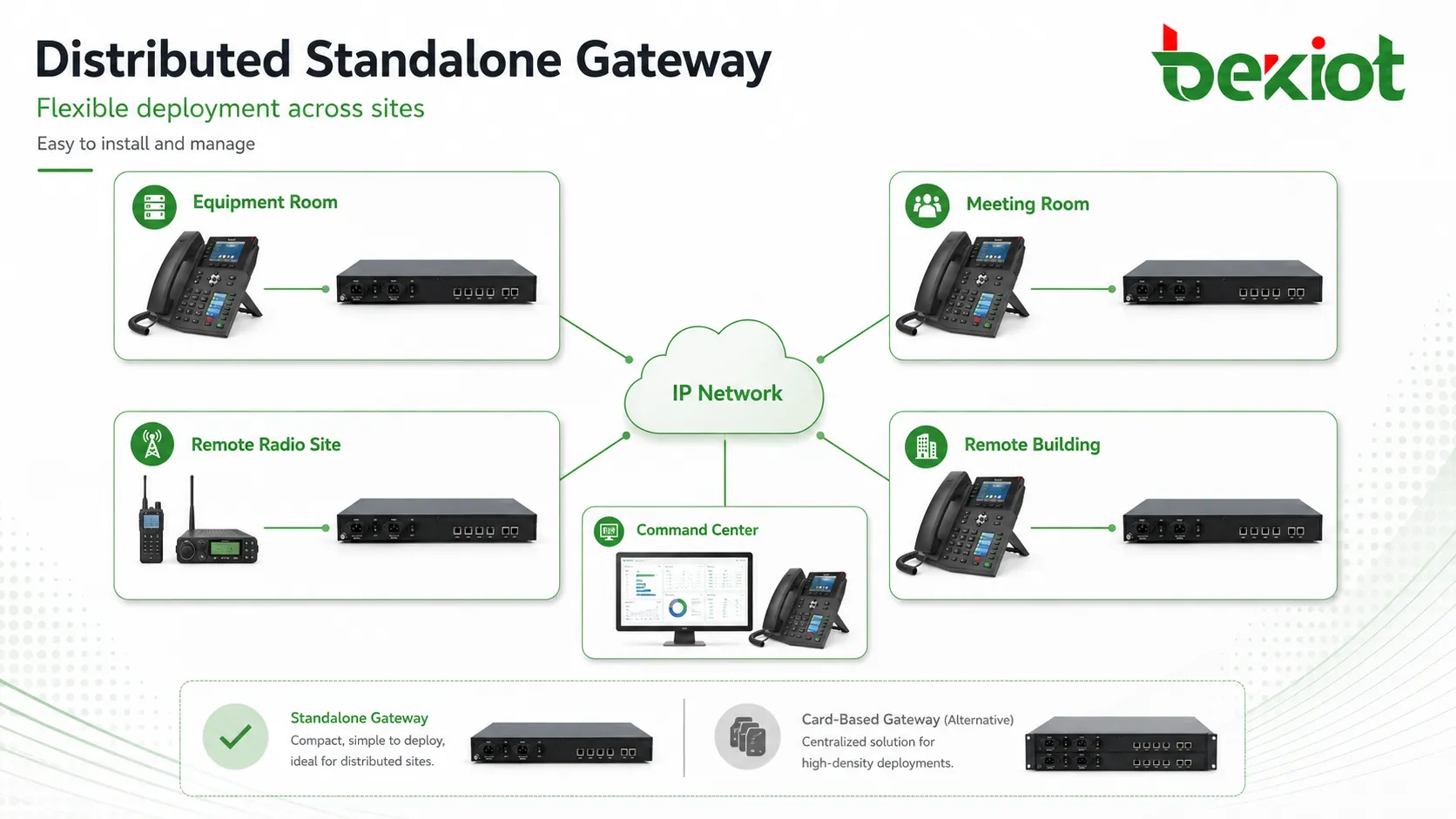

Os gateways independentes são mais flexíveis na implantação distribuída. Eles podem ser instalados perto do equipamento real ao qual se conectam. Um gateway de rádio pode ser colocado perto de uma estação base de rádio, um gateway de áudio perto de um sistema de conferência e um gateway analógico perto da fiação telefônica legada. A rede IP então conecta esses nós de volta à plataforma de comunicações unificadas.

Este método distribuído é especialmente útil em campi, parques industriais, centros de transporte, instalações de utilidade pública, fábricas, túneis e sistemas de comando de emergência. Esses projetos geralmente têm vários edifícios ou salas remotas, e os pontos de acesso à comunicação nem sempre estão próximos da sala do servidor principal. Nesses casos, forçar todas as interfaces em um único gabinete central pode aumentar o comprimento do cabo, o custo de instalação e a carga de trabalho de manutenção futura.

Diferenças de implantação e comissionamento

Um gateway baseado em placas geralmente requer mais planejamento durante a instalação. Diferentes placas podem ter diferentes requisitos de fiação, definições de interface, finalidades de serviço e lógica de configuração. Os engenheiros precisam distinguir as posições dos slots, funções das placas, roteamento de linhas, condições de aterramento e cenários de aplicação antes de comissionar o sistema.

Como vários serviços são integrados em um único chassi, erros de configuração podem afetar várias funções ao mesmo tempo. Isso não significa que os gateways baseados em placas não sejam confiáveis, mas significa que as equipes de implantação precisam de uma preparação técnica mais forte e documentação mais clara.

Os gateways independentes são geralmente mais fáceis de configurar porque cada dispositivo geralmente resolve um problema de acesso específico. Um gateway FXS independente se concentra em usuários de telefone analógico. Um gateway FXO independente se concentra em linhas troncais. Um gateway E1 independente se concentra no acesso a troncos digitais. Um gateway de rádio se concentra na interconexão rádio-IP.

Essa separação funcional torna a instalação mais direta. Os engenheiros podem configurar, testar, substituir ou expandir um tipo de gateway sem alterar toda a estrutura do gateway. Para projetos com vários contratantes, vários locais ou construção faseada, esse limite mais simples pode reduzir o custo de comunicação e o risco de implementação.

Durante o comissionamento, os gateways independentes também facilitam os testes de aceitação. Cada tipo de interface pode ser testado independentemente, e os problemas podem ser localizados por local, dispositivo, cabo ou função de serviço. Isso é útil quando o cronograma do projeto é apertado ou quando algumas partes do sistema precisam ser entregues antes que o projeto completo seja concluído.

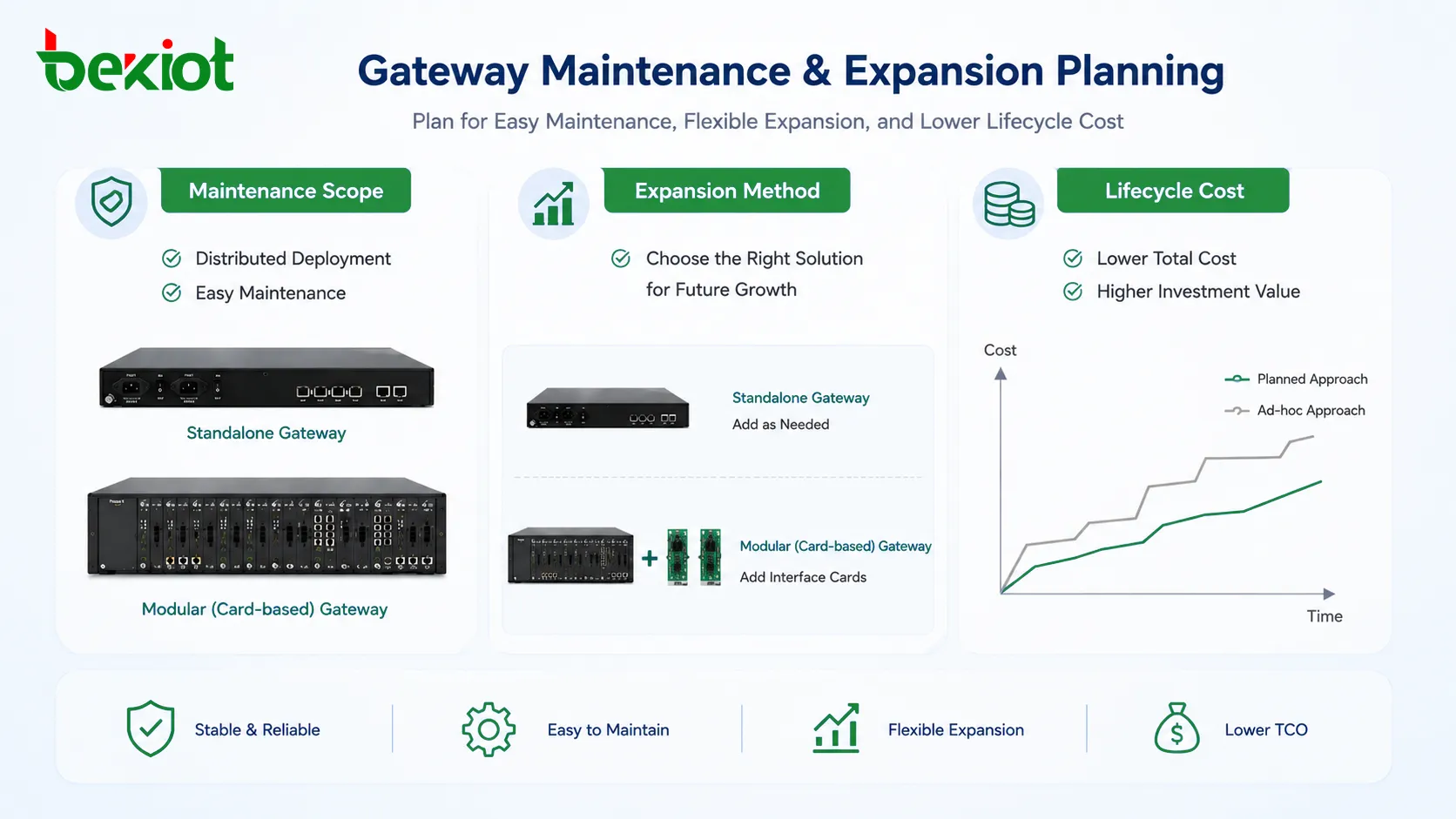

Manutenção, expansão e custo do projeto

Os requisitos de manutenção devem ser considerados desde o início do projeto. Em uma estrutura baseada em placas, um único chassi pode transportar vários serviços críticos. Se o chassi, o módulo de alimentação, o módulo de gerenciamento ou o backplane tiverem um problema, várias funções de comunicação podem ser afetadas juntas. O planejamento de peças sobressalentes e o isolamento de falhas tornam-se, portanto, importantes.

Os gateways independentes fornecem uma separação de serviços mais clara. Se um gateway independente falhar, o escopo do serviço afetado geralmente se limita a esse dispositivo e sua interface conectada. Isso pode acelerar a solução de problemas e facilitar a substituição, especialmente para projetos onde os técnicos locais podem não estar familiarizados com sistemas complexos baseados em placas.

A lógica de expansão também é diferente. Os gateways baseados em placas se expandem adicionando ou substituindo placas quando a capacidade do chassi permite. Isso é eficiente quando os requisitos futuros são previsíveis e centralizados. Os gateways independentes se expandem adicionando outro dispositivo no nó necessário, o que é mais flexível quando o projeto cresce local por local.

Do ponto de vista de custo, os gateways independentes geralmente são mais adequados para projetos de integração geral porque geralmente têm menor custo de entrada, requisitos de implantação mais simples e opções de compra mais flexíveis. Os gateways baseados em placas podem ser mais econômicos em sistemas altamente concentrados com muitos tipos de interface, mas exigem planejamento cuidadoso da capacidade para evitar slots subutilizados ou limitações futuras.

O custo do ciclo de vida também deve incluir treinamento, documentação, unidades sobressalentes, tempo de substituição e suporte remoto. Um preço de dispositivo mais baixo nem sempre significa um custo de projeto mais baixo. Se a estrutura do gateway causar fiação complicada, solução de problemas difícil ou baixa escalabilidade, o custo de manutenção de longo prazo pode se tornar maior do que o esperado.

Abordagem de seleção recomendada

Um gateway baseado em placas é mais adequado quando o projeto tem uma estrutura de rede simples e centralizada, vários tipos de interface estão localizados na mesma área de equipamento, o espaço de instalação é limitado e o sistema requer alta integração dentro de um único chassi.

Um gateway independente geralmente é melhor quando o projeto envolve nós distribuídos, diferentes salas, locais remotos, acesso entre redes, implantação faseada ou requisitos de manutenção independentes. Também é uma escolha prática quando cada gateway precisa resolver apenas uma função de acesso, como acesso a ramal analógico, acesso a tronco analógico, acesso E1, integração de rádio ou vinculação de áudio.

Em muitos projetos de comunicações unificadas, o design final não precisa escolher apenas uma forma. Uma arquitetura híbrida também pode ser usada. As interfaces principais altamente concentradas podem ser tratadas por um gateway integrado, enquanto os pontos de acesso remotos ou de propósito especial podem usar gateways independentes. Essa abordagem equilibra o espaço no rack, a flexibilidade de implantação, a conveniência de manutenção e o controle de custos.

Um processo de design prático é mapear todos os pontos de acesso primeiro, depois classificá-los por tipo de interface, localização física, prioridade de serviço e responsabilidade de manutenção. Depois disso, a equipe do projeto pode decidir quais interfaces devem ser centralizadas e quais devem ser implantadas localmente. Este método é mais confiável do que selecionar equipamentos apenas após contar o número total de portas.

Lista de verificação de decisão prática

• Escolha gateways baseados em placas quando muitas interfaces estiverem centralizadas em uma sala de equipamentos.

• Escolha gateways independentes quando os pontos de acesso estiverem distribuídos em diferentes locais ou salas.

• Considere o design baseado em placas para ambientes compactos, sistemas montados em veículos ou gabinetes com espaço limitado.

• Considere o design independente para implantação mais fácil, configuração mais simples, menor dificuldade de manutenção e expansão flexível.

• Use um design híbrido quando existirem requisitos de acesso centralizados e distribuídos no mesmo projeto.

• Revise o custo do ciclo de vida incluindo cabeamento, dispositivos sobressalentes, treinamento de engenheiros, tempo de recuperação de falhas e expansão futura de interfaces.

Perguntas Frequentes (FAQ)

Um gateway independente pode suportar grandes projetos de comunicações unificadas?

Sim. Os gateways independentes podem suportar grandes projetos quando planejados como nós de acesso distribuídos. Sua vantagem não é apenas a capacidade de portas, mas também a capacidade de colocar o gateway certo perto do equipamento que ele atende.

Um gateway baseado em placas é sempre mais profissional?

Não necessariamente. Um gateway baseado em placas oferece alta integração, mas o profissionalismo depende de a arquitetura corresponder ao projeto. Em um projeto distribuído, vários gateways independentes podem produzir um design mais limpo e mais fácil de manter.

Qual tipo de gateway é mais fácil para expansão futura?

Os gateways independentes geralmente são mais fáceis para expansão faseada porque novos dispositivos podem ser adicionados onde novos pontos de acesso são necessários. Os gateways baseados em placas são eficientes quando a expansão permanece dentro da capacidade planejada do chassi.

A seleção do gateway deve ser baseada apenas na quantidade de portas?

Não. A quantidade de portas é apenas um fator. A distribuição do local, a distância da fiação, o tipo de interface, a fonte de alimentação, a responsabilidade de manutenção, a segurança da rede, a redundância e o custo do ciclo de vida também devem ser considerados.

Ambas as estruturas podem ser usadas no mesmo projeto?

Sim. Uma estrutura híbrida é frequentemente razoável. O acesso centralizado de alta densidade pode usar um gateway integrado, enquanto os pontos de acesso remotos ou dedicados podem usar gateways independentes. Isso permite que o sistema mantenha tanto a eficiência da integração quanto a flexibilidade de implantação.
