Um telefone para sala limpa pode ser instalado fisicamente, conectado ao Ethernet e receber um endereço IP e, ainda assim, ser incapaz de se comunicar com a sala de controle. A conectividade de rede é apenas a primeira camada de um caminho de comunicação SIP funcional.
Para se tornar um ramal de planta utilizável, o terminal da sala limpa deve alcançar a plataforma SIP pela rede IP, concluir o registro, obter uma identidade de ramal clara, seguir as regras de roteamento de chamadas exigidas e estabelecer um caminho de mídia de voz utilizável com o telefone remoto.
A relação básica pode, portanto, ser entendida como:
Conexão de Rede → Registro SIP → Identidade de Ramal → Roteamento de Chamadas → Mídia de Voz → Fluxo de Comunicação
Esses estágios devem ser tratados separadamente durante a implantação. Um telefone que obteve um endereço IP não necessariamente entrou no sistema de voz, e um telefone que mostra “Registrado” não necessariamente concluiu um caminho de chamada utilizável de ponta a ponta.
Defina o Limite do Sistema Antes de Conectar o Terminal
Antes de configurar o telefone para sala limpa, o ambiente de comunicação existente deve ser identificado. O terminal está sendo adicionado a um sistema que já pode incluir um PBX IP, servidor SIP, telefone de despacho, telefones SIP de escritório, switches de rede e políticas de comunicação.
A primeira tarefa é determinar onde o novo terminal da sala limpa se encaixa nessa arquitetura.
Uma relação típica baseada em SIP pode ser:
Telefone para Sala Limpa → Rede IP → PBX IP → Sala de Controle / Manutenção / Outros Ramais Autorizados
Várias condições devem ser confirmadas antes da implantação:
se o PBX IP ou servidor SIP existente permite que o terminal necessário se registre;
se há conectividade Ethernet disponível no ponto de comunicação da sala limpa;
se o terminal usa PoE ou uma fonte de alimentação separada;
se a rede da sala limpa pode alcançar a plataforma SIP sob as políticas de VLAN, roteamento e firewall do site;
se um novo ramal pode ser criado dentro do plano de numeração existente;
quais posições o ramal da sala limpa precisa chamar e quais posições precisam chamá-lo.
A instalação física deve ser revisada separadamente da compatibilidade SIP. Um terminal pode ser tecnicamente compatível com a plataforma de comunicação, mas ainda exigir um método de montagem diferente, uma abertura na parede ou um arranjo de limpeza para o ambiente controlado.
Da mesma forma, um painel frontal de aço inoxidável ou selado não estabelece por si só a conformidade com uma classificação específica de sala limpa, requisito GMP ou procedimento de limpeza. A documentação do produto e as especificações do projeto devem ser revisadas em conjunto.
O Telefone IP Viva-Voz para Sala Limpa BT26, por exemplo, pode ser usado como um terminal SIP dentro de uma arquitetura de comunicação IP compatível. Sua adequação real para uma área controlada específica ainda deve ser avaliada em relação aos requisitos de instalação e ambientais do site.

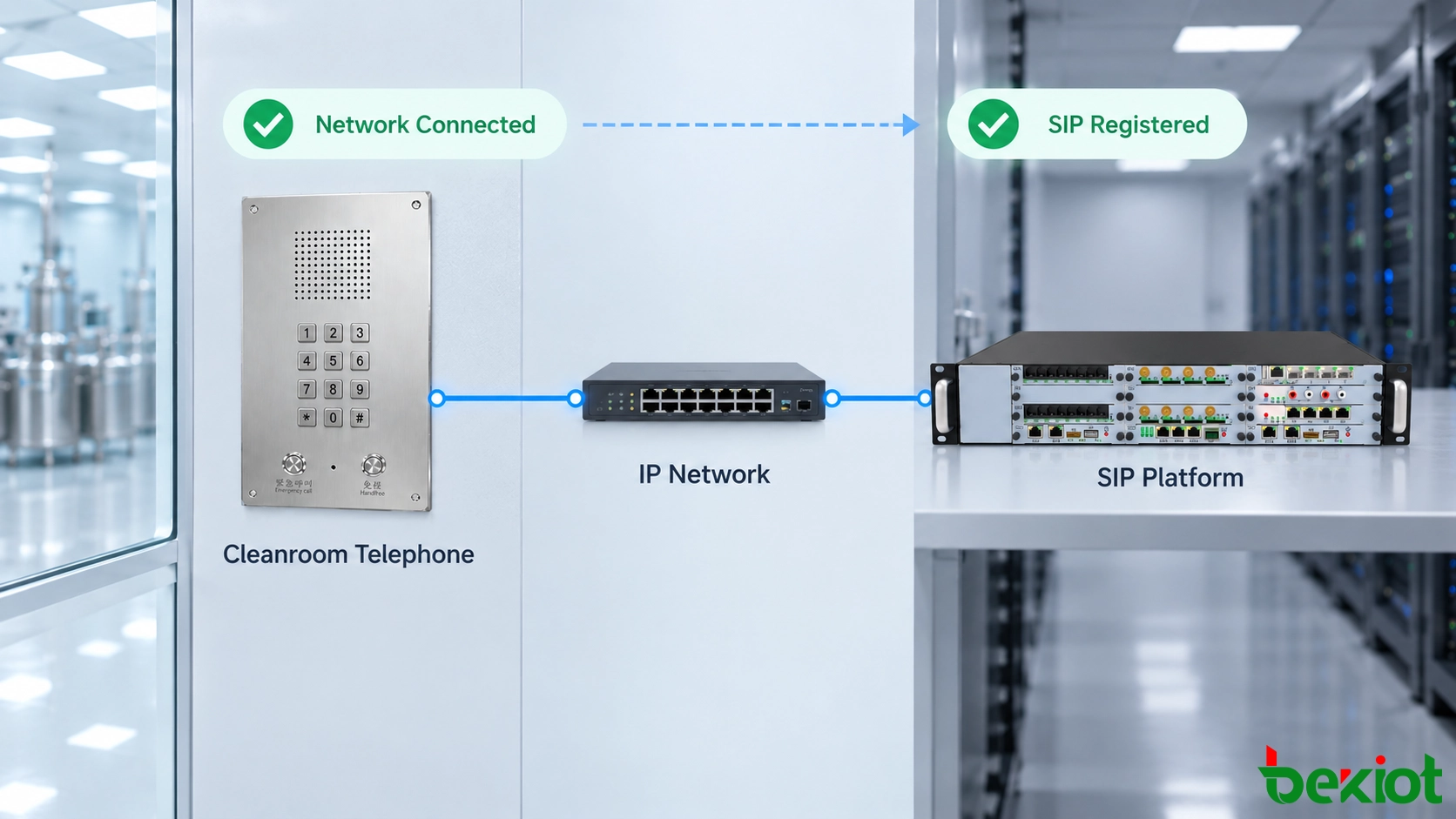

Da Conexão de Rede ao Registro SIP
A primeira camada técnica é a conectividade IP. O telefone para sala limpa deve ter um caminho de rede utilizável até o servidor SIP ou PBX IP.
Dependendo do projeto da instalação, isso pode envolver um endereço IP atribuído, sub-rede, gateway padrão, VLAN e o roteamento necessário para alcançar a plataforma de comunicação.
Se PoE for usado, a infraestrutura de rede também deve fornecer um arranjo de energia compatível com o terminal. Se o telefone usar energia local, a alimentação necessária deve ser fornecida de acordo com a especificação do produto.
Neste estágio, o terminal está conectado à rede de dados, mas não necessariamente entrou no sistema telefônico.
Conectividade IP e registro SIP são duas condições diferentes.
O próximo estágio é configurar a relação SIP. O terminal normalmente requer as informações apropriadas do servidor SIP ou registrar, juntamente com as configurações de conta, autenticação e transporte esperadas pela plataforma existente.
A relação pode ser simplificada como:
Telefone para Sala Limpa → LAN → Servidor SIP / PBX IP
Quando o registro é bem-sucedido, a plataforma SIP reconhece o terminal por meio de sua conta configurada e identidade de ramal.
No entanto, o registro confirma apenas uma parte do caminho de comunicação. A plataforma ainda precisa saber como as chamadas desse ramal devem ser tratadas e quais destinos têm permissão para alcançá-lo.
É por isso que um status “Registrado” não deve ser tratado como o resultado final de comissionamento.
Identidade de Ramal e Roteamento de Chamadas
Em um ambiente de produção controlado, um telefone para sala limpa frequentemente representa uma área física em vez de um funcionário individual. A identidade do ramal deve refletir esse modelo operacional.
Por exemplo:
6101 — Sala de Formulação;
6102 — Área de Enchimento;
6103 — Laboratório;
6104 — Área Limpa de Embalagem.
Esses números são apenas exemplos. A implantação real normalmente deve seguir o plano de numeração existente da instalação.
Considere um telefone na área de enchimento registrado como ramal 6102. Quando o pessoal inicia uma chamada, a plataforma SIP recebe a solicitação dessa identidade registrada e aplica as regras de roteamento de chamadas configuradas.
Um caminho simplificado pode ser:
Área de Enchimento / 6102 → PBX IP → Roteamento de Chamadas → Sala de Controle
Se a plataforma e o terminal de destino estiverem configurados para apresentar as informações necessárias do chamador, o operador da sala de controle poderá identificar o ramal ou a sala associada à chamada.
O ramal, portanto, serve a dois propósitos relacionados:
Identidade de roteamento: participa do processamento de chamadas dentro do sistema SIP;
Identidade de localização: permite que o pessoal associe a chamada a uma área física conhecida.
As permissões de chamada devem ser planejadas ao mesmo tempo. Um terminal da área de enchimento pode precisar alcançar a sala de controle, manutenção e supervisão de produção, enquanto outro ponto da sala limpa pode exigir apenas uma posição de serviço predefinida.
A direção inversa é igualmente importante. A sala de controle deve poder chamar o ramal atribuído à sala limpa quando o fluxo de trabalho operacional exigir comunicação bidirecional.
Isso cria uma relação completa:
Sala Limpa ↔ Plataforma SIP ↔ Sala de Controle
Registro bem-sucedido sem roteamento e permissões corretos não fornece essa relação operacional.

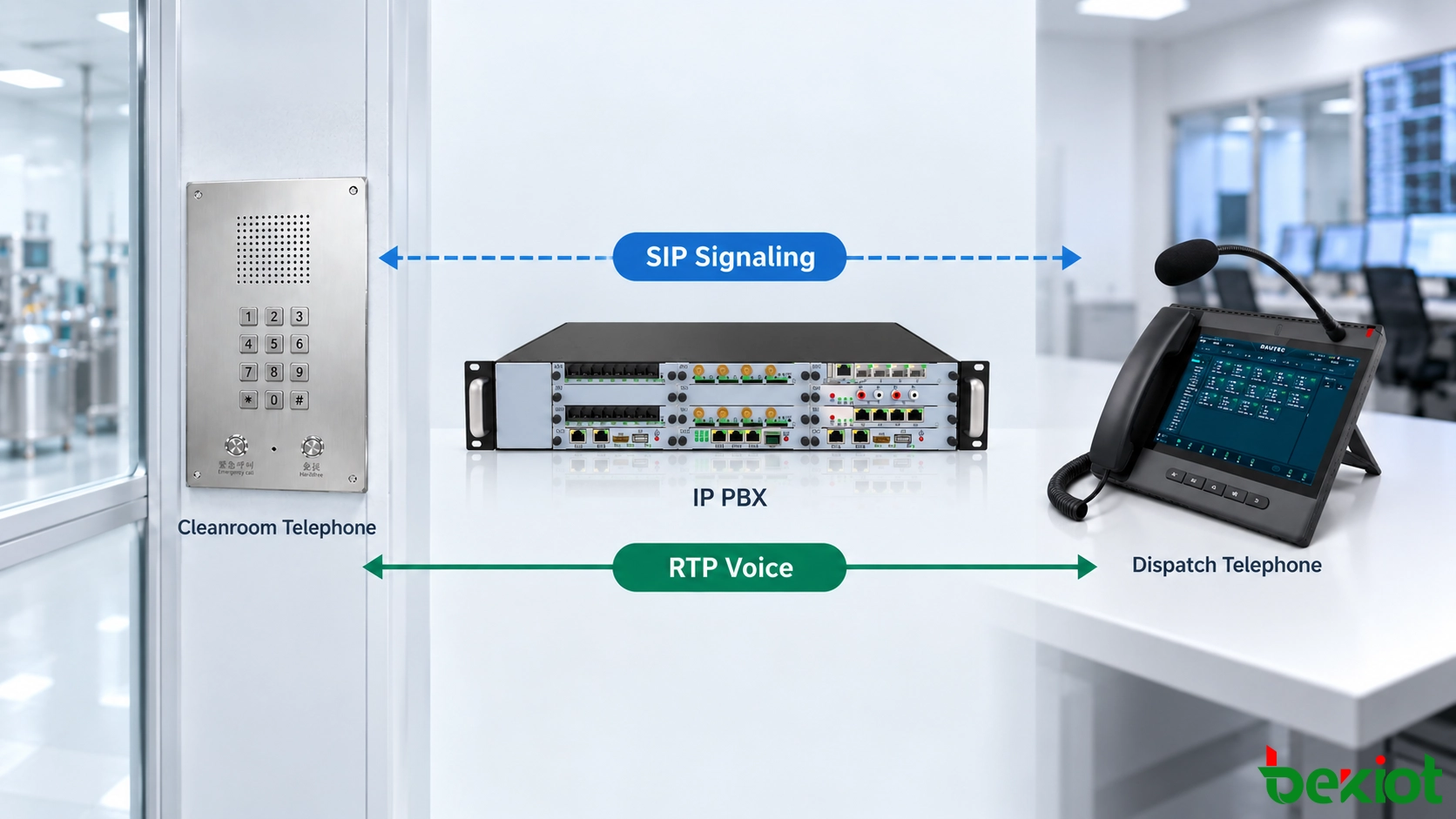

Sinalização SIP e Mídia de Voz Devem Funcionar Ambos
A implantação de SIP torna-se mais complexa quando a sinalização de chamada e a mídia de voz são tratadas como se fossem o mesmo fluxo de rede.
Em termos simplificados:
O SIP estabelece e controla a chamada; o RTP normalmente transporta a mídia de voz.
Quando um operador da sala limpa chama a sala de controle, a sinalização SIP é usada para solicitar a sessão, identificar o destino e gerenciar estados de chamada como toque, atendimento e encerramento.
Depois que a chamada é aceita, os terminais também precisam de um caminho de mídia utilizável para a conversa de voz real.
Isso explica por que várias condições diferentes são possíveis:
o terminal está registrado, mas não consegue alcançar o destino necessário;
o destino toca, mas nenhuma voz é ouvida após o atendimento;
um lado consegue ouvir o outro, mas o áudio não funciona na direção inversa;
a chamada funciona dentro de um segmento de rede, mas falha através de outro;
a chamada é estabelecida, mas a qualidade de voz é afetada por perda de pacotes, atraso ou congestionamento da rede.
Essas condições devem ser diagnosticadas de acordo com a arquitetura real de rede e comunicação. Áreas relevantes podem incluir roteamento VLAN, política de firewall, comportamento NAT, tratamento de portas de mídia e negociação de codec.
A compatibilidade de codec também faz parte do caminho de mídia. O telefone para sala limpa, a plataforma de comunicação e o terminal remoto precisam suportar um codec de voz comum que possa ser usado para a chamada necessária.
G.711, G.722 ou outros codecs podem estar disponíveis dependendo do equipamento e da plataforma. O objetivo não é habilitar o maior número possível de codecs, mas garantir que o caminho de comunicação possa negociar uma opção mutuamente suportada.
Se o sistema de comunicação existente exigir TLS, SRTP ou outros mecanismos de segurança, a compatibilidade do terminal com essas políticas também deve ser confirmada como parte do projeto de integração.
Para redes de dados compartilhadas, o tráfego de voz também pode exigir tratamento de QoS apropriado de acordo com o projeto de rede do site. A política exata deve seguir a arquitetura de rede da instalação, em vez de aplicar um valor fixo de QoS a todos os projetos.

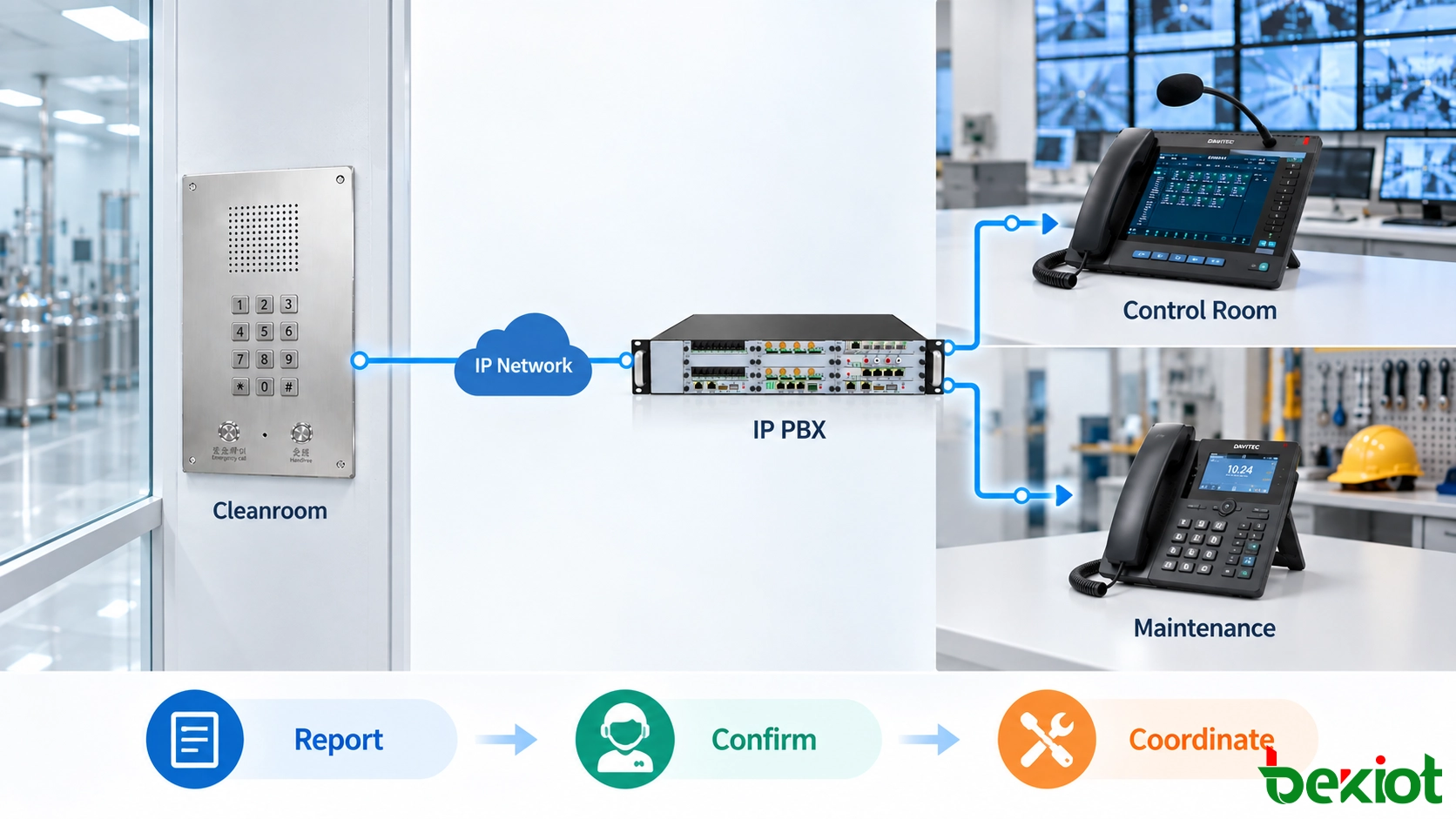

Como o Terminal Entra no Fluxo de Comunicação da Planta
Depois que a conectividade de rede, o registro, o roteamento e a mídia forem estabelecidos, o telefone para sala limpa poderá participar do fluxo de trabalho operacional real.
Considere um operador da área de enchimento que percebe uma condição anormal de equipamento. O operador inicia uma chamada a partir do terminal fixo da sala limpa.
A primeira parte do caminho é:
Telefone para Sala Limpa / 6102 → Rede IP → PBX IP
A plataforma de comunicação então aplica o roteamento configurado e apresenta a chamada à posição necessária da sala de controle:
PBX IP → Telefone de Despacho da Sala de Controle
Depois que o operador da sala de controle atende, os dois terminais estabelecem a sessão de voz necessária. O pessoal na sala limpa pode explicar o que aconteceu sem sair da área controlada.
Se suporte de manutenção for necessário, o processo de comunicação pode continuar:
Área de Enchimento ↔ Sala de Controle ↔ Manutenção
O método exato de tratamento depende da plataforma de comunicação e do procedimento operacional do site. O operador da sala de controle pode fazer outra chamada, transferir a chamada existente ou usar outra função suportada.
Esses recursos não devem ser presumidos simplesmente porque o telefone para sala limpa usa SIP. Transferência, grupos de chamada, gravação, funções de despacho e outros serviços dependem da plataforma, configuração do terminal e permissões da conta.
O mesmo se aplica a transmissão, integração de alarmes, controle de acesso ou outras funções de sistemas de negócios. Se a plataforma de comunicação existente fornecer as interfaces e capacidades necessárias, o terminal da sala limpa poderá participar de um fluxo de trabalho integrado mais amplo. Essas funções não são criadas automaticamente pelo registro SIP.
Para a operação diária, a relação mais importante permanece direta:
Sala Limpa ↔ Sala de Controle ↔ Posição Responsável
O sistema de comunicação deve permitir que as informações se movam em ambas as direções, para que a sala de controle não apenas receba um relatório, mas também retorne instruções ou entre em contato novamente com a sala limpa quando necessário.
Verifique o Caminho Completo Antes de Entrar em Operação
O comissionamento deve testar o caminho de comunicação completo, em vez de parar quando o terminal parece online ou mostra um registro SIP bem-sucedido.
| Item de Verificação | O Que Verificar | Finalidade |
|---|---|---|
| Rede | O terminal da sala limpa pode alcançar a plataforma SIP necessária | Confirma a conectividade IP básica |
| Registro SIP | A conta e o ramal corretos registram-se com sucesso | Confirma que o terminal entrou na plataforma de voz |
| Chamada de Saída | A sala limpa pode alcançar a posição necessária da sala de controle | Verifica o caminho principal de relatório |
| Chamada de Retorno | A sala de controle pode chamar o ramal da sala limpa | Confirma comunicação bidirecional |
| Identidade do Chamador | A identidade esperada de ramal ou sala é apresentada | Ajuda a identificar a área de origem |
| Mídia de Voz | Áudio claro está disponível em ambas as direções | Confirma que o caminho de mídia é utilizável |
| Codec | Um codec de voz mutuamente suportado é negociado | Confirma tratamento de mídia compatível |
| Permissões | O ramal alcança os destinos exigidos pelo projeto | Confirma a política de chamadas pretendida |
| Recuperação | O terminal retorna ao estado registrado necessário após a recuperação da rede ou plataforma | Verifica o comportamento após interrupção |
| Áudio no Local | O pessoal pode se comunicar a partir da posição operacional normal | Confirma a usabilidade prática no ambiente real da sala limpa |
Testes de áudio no local são especialmente importantes para terminais viva-voz. Uma chamada SIP pode estar tecnicamente correta e ainda ser difícil de usar se ruído de ventilação, máquinas ou distância de instalação afetarem a inteligibilidade da fala.
Portanto, os testes devem cobrir ambas as direções a partir da posição real do operador, em vez de apenas ficar diretamente ao lado do telefone.
Se o sistema não se comportar como esperado, a solução de problemas deve seguir a camada onde o problema aparece. Problemas de registro devem primeiro ser separados de problemas de roteamento, enquanto chamadas que tocam mas não têm áudio ou têm áudio unidirecional devem ser investigadas como problemas de sinalização e caminho de mídia, em vez de tratadas como a mesma falha.
Um telefone para sala limpa só está totalmente integrado quando a conexão de rede, o registro SIP, a identidade de ramal, o roteamento de chamadas, o caminho de mídia de voz e o fluxo de trabalho operacional real funcionam todos juntos.
O resultado prático deve ser simples: o pessoal dentro da sala limpa pode alcançar a posição correta, a sala de controle pode identificar e retornar a chamada, e ambos os lados podem se comunicar claramente sem sair de suas áreas operacionais normais.
Perguntas Frequentes
1. Um telefone para sala limpa pode se registrar diretamente em um PBX IP existente?
Ele pode ser capaz disso se a plataforma existente permitir que o terminal se registre e ambos os lados usarem configurações compatíveis de autenticação SIP, transporte, rede e codec. O suporte a SIP em ambos os produtos não garante, por si só, a interoperabilidade.
2. O registro SIP significa que o telefone está pronto para operação?
Não. O registro confirma que o terminal estabeleceu a relação necessária com a plataforma SIP. Roteamento de chamadas, permissões, identidade do chamador, voz bidirecional e o fluxo de trabalho operacional real ainda precisam ser verificados.
3. Cada telefone para sala limpa deve ter seu próprio ramal SIP?
Um ramal dedicado costuma ser útil porque dá a cada ponto de comunicação fixo uma identidade clara. Em áreas de produção controladas, o ramal pode representar uma sala ou área de processo em vez de um funcionário individual. O plano de numeração real deve seguir o projeto de comunicação da instalação.
4. Por que uma chamada SIP pode tocar mas não ter áudio?
A sinalização SIP e a mídia de voz são partes diferentes do processo de comunicação. O caminho de sinalização pode funcionar enquanto o caminho de mídia é afetado por roteamento de rede, comportamento de firewall ou NAT, tratamento de mídia ou negociação de codec. A configuração real do sistema deve ser verificada para determinar a causa.
5. Um telefone SIP para sala limpa pode se comunicar com um PBX legado?
Depende das interfaces disponíveis no PBX existente. Se uma interface SIP utilizável já existir, pode ser possível conectar-se através dessa interface. Caso contrário, um gateway adequado ou outro método de interconexão pode ser necessário de acordo com a interface do PBX e a arquitetura do projeto.
