Em muitos projetos de comunicações convergentes, o despacho por voz já não é suficiente. Os centros de comando de emergência, salas de controlo industrial, operadores de transportes, campi e equipas de segurança pública precisam frequentemente de combinar chamadas de voz, alarmes, sonorização, monitorização por vídeo e resposta no local num único fluxo de trabalho coordenado. Isto torna a ligação entre os sistemas de videovigilância e as plataformas de comunicações convergentes uma parte importante do design de soluções modernas.

Para aplicações de comando de emergência em particular, o acesso a vídeo não é muitas vezes uma funcionalidade opcional. Os operadores precisam de verificar visualmente os alarmes, verificar as condições no local antes de enviar equipas, visualizar câmaras próximas durante chamadas de emergência e apresentar vídeo em direto nas consolas de despacho ou nos ecrãs do centro de comando. Um método de integração bem concebido pode tornar todo o sistema mais prático, mais reativo e mais fácil de expandir.

O objetivo da integração não é simplesmente exibir imagens de câmaras noutro ecrã. Uma boa solução deve conectar os recursos de vídeo com eventos de comunicação, acionadores de alarme, grupos de despacho, permissões de utilizador, requisitos de gravação e procedimentos de resposta a emergências. Quando a informação de voz, vídeo e alarme é organizada em torno do mesmo processo operacional, o centro de comando pode passar da monitorização passiva para a coordenação ativa.

Solução relacionada: Sistema de Comunicações Convergentes Becke

Porque é que a voz e o vídeo precisam de trabalhar em conjunto

Um sistema de comunicações convergentes foi concebido para reunir diferentes recursos de comunicação. Pode incluir chamadas SIP, consolas de despacho, interfones de emergência, telefones IP, sistemas de sonorização, aplicações móveis, gateways de rádio, ligação de alarmes, gravação e gestão do centro de comando. Os sistemas de videovigilância, por outro lado, focam-se no acesso a câmaras, pré-visualização em direto, gravação, reprodução, gestão de plataformas de vídeo e monitorização de segurança.

Quando estes dois sistemas operam separadamente, o operador tem de alternar entre diferentes ecrãs e plataformas. Durante a operação rotineira, isso pode apenas reduzir a eficiência, mas numa emergência, pode atrasar a avaliação e a resposta. Ao integrar a videovigilância no fluxo de trabalho de comunicação, um despachador pode receber um alarme, fazer uma chamada, verificar a câmara relacionada, iniciar uma notificação de grupo e coordenar as equipas de resposta através de uma interface mais unificada.

Este tipo de integração é valioso em fábricas industriais, instalações energéticas, túneis, estações de transporte ferroviário, portos, minas, campi, hospitais, redes de utilidades e grandes conjuntos de edifícios. Nestes ambientes, a comunicação e o vídeo são ambos recursos críticos, e o verdadeiro valor vem de os fazer cooperar.

Por exemplo, quando uma chamada de interfone de emergência é acionada num portão, entrada de túnel, oficina de produção ou sala de equipamentos remota, o despachador não deve precisar de pesquisar manualmente numa plataforma de vigilância separada. O sistema pode apresentar automaticamente a vista da câmara relacionada, permitindo que o operador confirme a cena, identifique o nível de risco e decida se deve iniciar a sonorização, chamar um grupo de resposta, notificar a equipa de segurança ou escalar o incidente para um centro de comando.

Acesso por fluxo RTSP pull

O método mais simples é utilizar o fluxo RTSP fornecido pela câmara de vigilância, NVR ou plataforma de vídeo. Neste design, a consola de despacho extrai o fluxo de vídeo RTSP e exibe a imagem da câmara em direto. Para projetos pequenos, este método é direto e fácil de entender, pois muitas câmaras IP já suportam o acesso RTSP.

O acesso por fluxo RTSP pull pode satisfazer os requisitos básicos de pré-visualização em direto. Por exemplo, quando o operador seleciona uma câmara na consola de despacho, o sistema abre o endereço de fluxo correspondente e exibe o vídeo. Isto pode ser útil para ligações de monitorização simples, pequenas salas de controlo ou projetos com apenas um número limitado de câmaras.

No entanto, o acesso RTSP também tem limitações claras. Quando um projeto inclui um grande número de câmaras, configurar e manter os endereços de fluxo um a um pode tornar-se difícil. Se os endereços IP, palavras-passe, canais ou regras de fluxo das câmaras mudarem, o sistema de despacho também precisa de ser atualizado. Isto aumenta a carga de manutenção.

O acesso RTSP também pode ser afetado pelas condições da rede. Em redes instáveis, o vídeo pode não abrir, congelar, sofrer atrasos ou apresentar distorção tipo mosaico. O acesso entre redes ou em rede pública pode ser mais complicado, especialmente quando estão envolvidos firewalls, NAT, limites de largura de banda ou políticas de segurança. Outra limitação é que a pré-visualização RTSP é geralmente controlada apenas pela consola de despacho, pelo que não estende naturalmente o acesso a vídeo a outros terminais SIP.

Na prática de engenharia, é melhor entender o RTSP como um método de pré-visualização leve, em vez de uma arquitetura de integração completa. É adequado para ambientes controlados onde a lista de câmaras é pequena, a rede é estável e o operador só precisa de visualização em direto. Assim que o projeto exigir acesso multiutilizador, ligação de vídeo, controlo de permissões, distribuição de vídeo ou visualização do lado do terminal, geralmente é necessária uma camada de acesso mais estruturada.

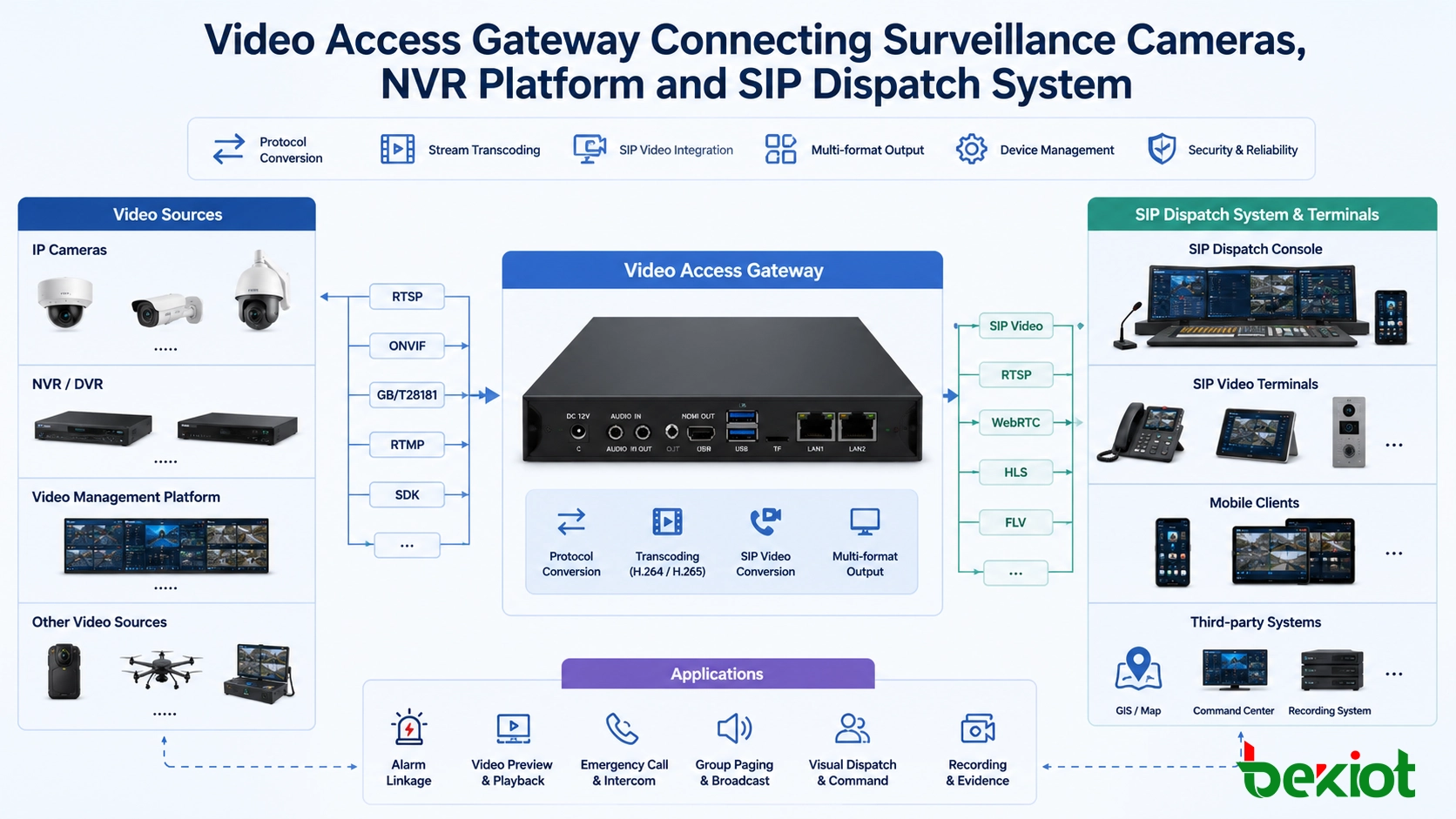

Utilização de um gateway de acesso a vídeo

Uma abordagem mais completa é implementar um gateway de acesso a vídeo entre o sistema de vigilância e a plataforma de comunicações convergentes. O gateway atua como uma ponte de protocolos e uma camada de processamento de multimédia. Pode ligar-se a câmaras, NVRs, gravadores de vídeo e plataformas de gestão de vídeo através de diferentes métodos de acesso, como RTSP, ONVIF e GB/T28181.

Com este design, o sistema de comunicações não precisa de se adaptar diretamente a cada modelo de câmara, regra de fluxo ou interface de plataforma. O gateway de acesso a vídeo trata da entrada de vídeo, conversão de fluxo, adaptação de protocolos e processamento de formato de saída. Isto torna a implementação mais fácil e reduz o risco de problemas de compatibilidade.

Para projetos que precisam de integrar muitas câmaras ou diferentes recursos de vigilância, o método baseado em gateway é geralmente mais prático do que a extração direta de fluxo. Pode simplificar a configuração, melhorar a compatibilidade e fornecer uma estrutura mais limpa para futuras expansões.

O gateway também ajuda a separar as responsabilidades do sistema. A plataforma de vigilância continua a gerir os recursos de câmara, gravação, armazenamento e políticas de segurança de vídeo, enquanto a plataforma de comunicações convergentes se concentra em chamadas, despacho, interfone, sonorização, alarmes e coordenação de emergência. Esta divisão torna o sistema geral mais fácil de manter e reduz a necessidade de desenvolvimento personalizado repetido.

Resolução de problemas de codec e visualização

Em projetos reais de integração de vídeo, muitos problemas de visualização não são causados pela própria câmara. São frequentemente causados por incompatibilidade de codec, diferenças no formato de fluxo, limitações de descodificação do terminal ou qualidade da rede. Os sintomas comuns incluem vídeo sem exibição, carregamento lento, congelamento, imagens em mosaico ou má qualidade de imagem.

Um gateway de acesso a vídeo pode ajudar a resolver estes problemas através de transcodificação integrada e adaptação de fluxo. Pode suportar a conversão entre H.264 e H.265, ajustar a taxa de fotogramas, modificar a taxa de bits, alterar a resolução e gerar fluxos de vídeo que correspondam à plataforma ou terminal recetor.

Isto é importante porque os sistemas de vigilância usam frequentemente H.265 para reduzir o armazenamento e a largura de banda, enquanto alguns terminais de comunicação, clientes web ou plataformas de despacho podem ter melhor compatibilidade com H.264. Sem transcodificação, a fonte de vídeo pode existir, mas o sistema de comunicações pode não conseguir exibi-la corretamente.

Ao adicionar uma camada de transcodificação, o projeto pode melhorar a compatibilidade entre plataformas e sistemas. O sistema também pode equilibrar a clareza da imagem, o consumo de largura de banda e o desempenho em tempo real com base nas condições reais de implementação.

Para a comunicação de emergência, o desempenho em tempo real é especialmente importante. Uma imagem de câmara que abre muito lentamente ou tem um atraso excessivo pode reduzir o seu valor durante o tratamento de incidentes. Portanto, a solução deve considerar a velocidade de abertura do fluxo, a latência de ponta a ponta, a capacidade de visualização simultânea, a largura de banda da rede e o desempenho de descodificação do terminal durante a fase de design, em vez de tratar o vídeo como uma função isolada.

Transformar câmaras em recursos de vídeo SIP

Uma das principais vantagens de usar um gateway de acesso a vídeo é que o vídeo de vigilância pode ser convertido em recursos de vídeo padrão baseados em SIP. Após a conversão, uma câmara deixa de ser apenas um dispositivo de monitorização passivo. Pode tornar-se um recurso de vídeo chamável dentro do sistema de comunicações convergentes.

Isto significa que os terminais SIP suportados podem aceder às imagens de vigilância através da plataforma de comunicações. Uma consola de despacho, um telefone IP com vídeo, um terminal de vídeo SIP ou uma aplicação de vídeo móvel podem estabelecer uma ligação com um recurso de câmara e visualizar a imagem em direto quando necessário.

Este design é útil para a comunicação de emergência porque aproxima o vídeo do fluxo de trabalho de chamadas. Por exemplo, quando um interfone de campo aciona uma chamada de emergência, o operador pode aceder rapidamente à câmara próxima. Quando um despachador precisa de verificar um incidente, a fonte de vídeo relacionada pode ser chamada ou exibida sem sair do ambiente de comunicação.

A conversão de vídeo SIP também facilita a organização dos recursos de vídeo numa estrutura orientada para a comunicação. As câmaras podem ser associadas a extensões, pontos de chamada de emergência, zonas, departamentos, portões, subestações, túneis, oficinas ou fontes de alarme. Isto permite que o sistema suporte fluxos de trabalho mais práticos, como a chamada de vídeo com um clique, a janela pop-up de vídeo acionada por alarme, a ligação de câmaras por zona e a tomada de decisões de despacho assistida por vídeo.

Saída multi-formato para centros de comando

Os centros de comando de emergência muitas vezes precisam de mais do que o acesso a vídeo SIP. Podem também precisar de exibir vídeo em direto num ecrã grande, plataforma de despacho baseada na web, mapa GIS, interface de comando de mapa único ou painel de gestão integrado. Diferentes aplicações podem exigir diferentes formatos de fluxo.

Um gateway de acesso a vídeo pode fornecer múltiplos métodos de saída de vídeo, como vídeo SIP, FLV, WebRTC e outros formatos de fluxo, dependendo do design do projeto. Isto permite que o mesmo recurso de vigilância sirva diferentes cenários de utilização.

Por exemplo, a consola de despacho pode usar vídeo SIP para ligação de comunicação, enquanto um sistema de visualização em ecrã grande pode usar fluxos compatíveis com a web para exibição no centro de comando. Isto evita trabalho de integração repetido e confere mais flexibilidade ao projeto.

Na gestão de emergências multi-departamental, esta flexibilidade é importante. As equipas de segurança, supervisores de produção, equipas de manutenção, operadores de sala de controlo e líderes de comando podem aceder ao mesmo incidente a partir de diferentes terminais. A saída multi-formato permite que cada função utilize a fonte de vídeo da forma mais adequada, sem forçar todos os utilizadores a um único ambiente de visualização.

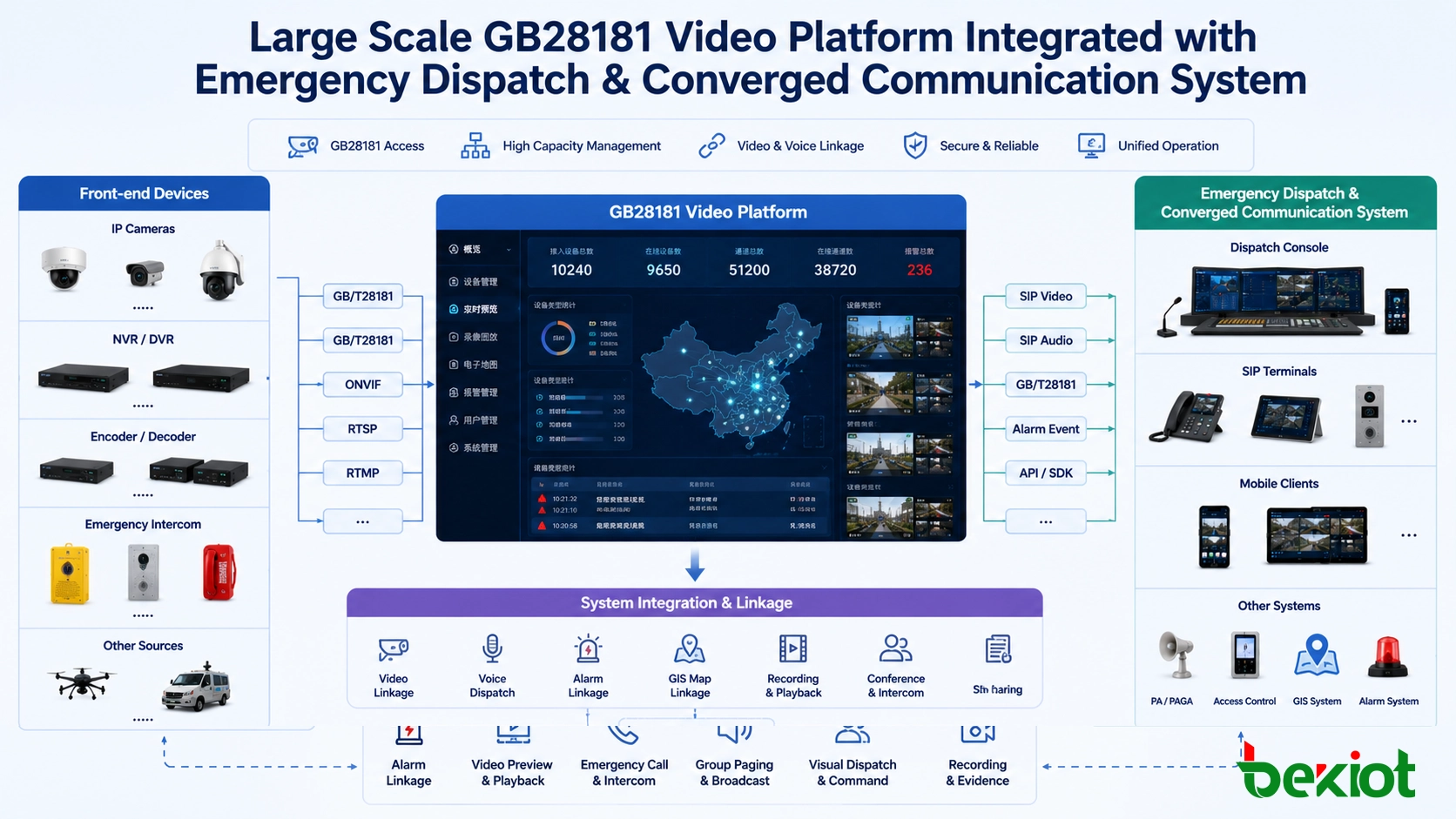

Integração com plataformas GB/T28181 em grande escala

Para grandes utilizadores, o sistema de vigilância pode já estar construído sobre uma plataforma GB/T28181 em grande escala. Nesta situação, muitas vezes não é eficiente ligar cada câmara separadamente. Um método melhor é conectar o gateway de acesso a vídeo à plataforma de vídeo GB/T28181 existente e obter a estrutura do diretório de câmaras a partir da plataforma.

Após a sincronização do diretório, o sistema de comunicações convergentes pode chamar o recurso de câmara necessário sob demanda. Na implementação prática, o operador não precisa de reconstruir manualmente toda a lista de câmaras dentro do sistema de comunicações. Em vez disso, o gateway ajuda a conectar a plataforma de vídeo existente à plataforma de comunicações de uma forma mais organizada.

Este método é especialmente adequado para grandes parques industriais, redes de transporte, plataformas de segurança pública, sistemas a nível municipal e projetos de comando multi-local. Reduz o risco de implementação, melhora a gestão de recursos de câmara e suporta o acesso a vídeo sob demanda durante o despacho e a resposta a emergências.

Quando os recursos GB/T28181 são introduzidos através de um gateway, a plataforma de comunicações pode utilizar recursos de vídeo sem substituir o investimento existente em vigilância. Isto é útil para projetos de renovação onde as câmaras, NVRs, plataformas e estruturas de rede já estão em funcionamento. A camada de integração pode proteger os ativos existentes enquanto adiciona ligação voz-vídeo, associação de chamadas de emergência e visualização do centro de comando.

Arquitetura recomendada para implementação prática

Uma solução prática pode ser dividida em quatro camadas. A camada front-end inclui câmaras de vigilância, NVRs, gravadores de vídeo, câmaras móveis, dispositivos corporais e plataformas de vídeo existentes. A camada de acesso utiliza um gateway de acesso a vídeo para ligar estas fontes através de RTSP, ONVIF, GB/T28181 ou outros métodos suportados.

A camada de comunicação utiliza o sistema de comunicações convergentes para gerir chamadas de voz, terminais SIP, sonorização, interfone, alarmes, grupos de despacho e fluxos de trabalho de emergência. A camada de aplicação apresenta vídeo, voz, mapas, alarmes e ferramentas de comando aos operadores através de consolas de despacho, clientes web, ecrãs grandes ou terminais móveis.

Esta estrutura em camadas torna o sistema mais fácil de manter. A adaptação de vídeo é tratada pelo gateway, enquanto a plataforma de comunicações se concentra no comando, despacho e colaboração. Quando novas câmaras, novos locais ou novas aplicações de visualização são adicionados posteriormente, o projeto pode expandir-se sem redesenhar todo o sistema.

Um plano de implementação profissional deve também incluir controlo de permissões de contas, segmentação de rede, segurança de acesso a fluxos, regras de nomenclatura de dispositivos, mapeamento zona-câmara, planeamento de failover e registos de operação. Estes detalhes são frequentemente negligenciados no design inicial, mas afetam diretamente a fiabilidade a longo prazo e a eficiência da manutenção.

Valor de aplicação em projetos de emergência e industriais

Ligar a videovigilância às comunicações convergentes cria um valor operacional mais forte do que usar os dois sistemas separadamente. Na operação diária, os despachadores podem verificar as condições no local antes de tomar decisões. Em eventos anormais, os alarmes e as chamadas de emergência podem ser ligados a câmaras próximas. Nos centros de comando, o vídeo em direto pode ser exibido juntamente com a comunicação de voz e a coordenação de resposta.

Isto melhora a consciência situacional, reduz a comutação manual entre sistemas e ajuda os operadores a tomar decisões mais rápidas. Também torna a solução global mais competitiva, pois o projeto deixa de ser apenas um sistema de comunicações ou apenas um sistema de monitorização de vídeo. Torna-se uma solução unificada de comunicação de emergência e comando visual.

Em ambientes industriais, o valor reflete-se numa confirmação mais rápida de incidentes, numa transferência de responsabilidade mais clara, numa coordenação mais forte entre as equipas de campo e da sala de controlo e num melhor suporte de evidências após um evento. Em projetos de segurança pública ou transportes, pode melhorar a visibilidade da resposta em vários pontos e ajudar os operadores a coordenar pessoal, emissões, chamadas e recursos de câmara a partir de um único fluxo de trabalho de comando.

Conclusão

A integração da videovigilância é uma parte importante do design moderno de comunicações convergentes. A extração direta de fluxo RTSP pode satisfazer necessidades simples de pré-visualização, mas torna-se difícil de gerir em projetos de grande escala, entre redes ou com múltiplos terminais. Um gateway de acesso a vídeo oferece uma abordagem mais escalável ao ligar câmaras, NVRs, plataformas de vídeo e sistemas GB/T28181, enquanto suporta transcodificação, conversão de vídeo SIP e saída multi-formato.

Para projetos de comando de emergência, despacho industrial, segurança pública, transportes, campus e utilidades, a arquitetura baseada em gateway pode tornar os recursos de vídeo mais fáceis de aceder, apresentar e ligar aos fluxos de trabalho de comunicação. Ajuda a transformar sistemas de voz e vídeo separados numa plataforma de comando e resposta mais completa.

FAQ

A videovigilância pode ser ligada a chamadas de emergência?

Sim. Com a integração adequada, uma chamada de emergência ou evento de alarme pode acionar vistas de câmara relacionadas na consola de despacho, ajudando os operadores a verificar a situação antes de agir.

ONVIF é o mesmo que RTSP?

Não. O RTSP é utilizado principalmente para acesso a fluxos de vídeo, enquanto o ONVIF é um padrão mais amplo de interoperabilidade de dispositivos que pode suportar a descoberta, configuração e controlo de câmaras, dependendo do dispositivo e da plataforma.

Por que é que alguns fluxos de câmara não são exibidos nas plataformas de despacho?

As razões comuns incluem incompatibilidade de codec, formato de fluxo não suportado, condições de rede instáveis, taxa de bits excessiva, autenticação incorreta ou limitações de descodificação no terminal recetor.

Um fluxo de câmara pode ser utilizado por diferentes sistemas ao mesmo tempo?

Sim. Através de um gateway de acesso a vídeo, a mesma fonte de câmara pode ser convertida em diferentes formatos de saída para terminais SIP, clientes web, ecrãs grandes e plataformas de comando.

O que deve ser planeado antes da implementação?

Os engenheiros devem confirmar o número de câmaras, o protocolo de vídeo, o formato de codec, o caminho de rede, a largura de banda, as permissões de acesso, os terminais de visualização, a lógica de ligação de alarmes e os requisitos de expansão futura.
