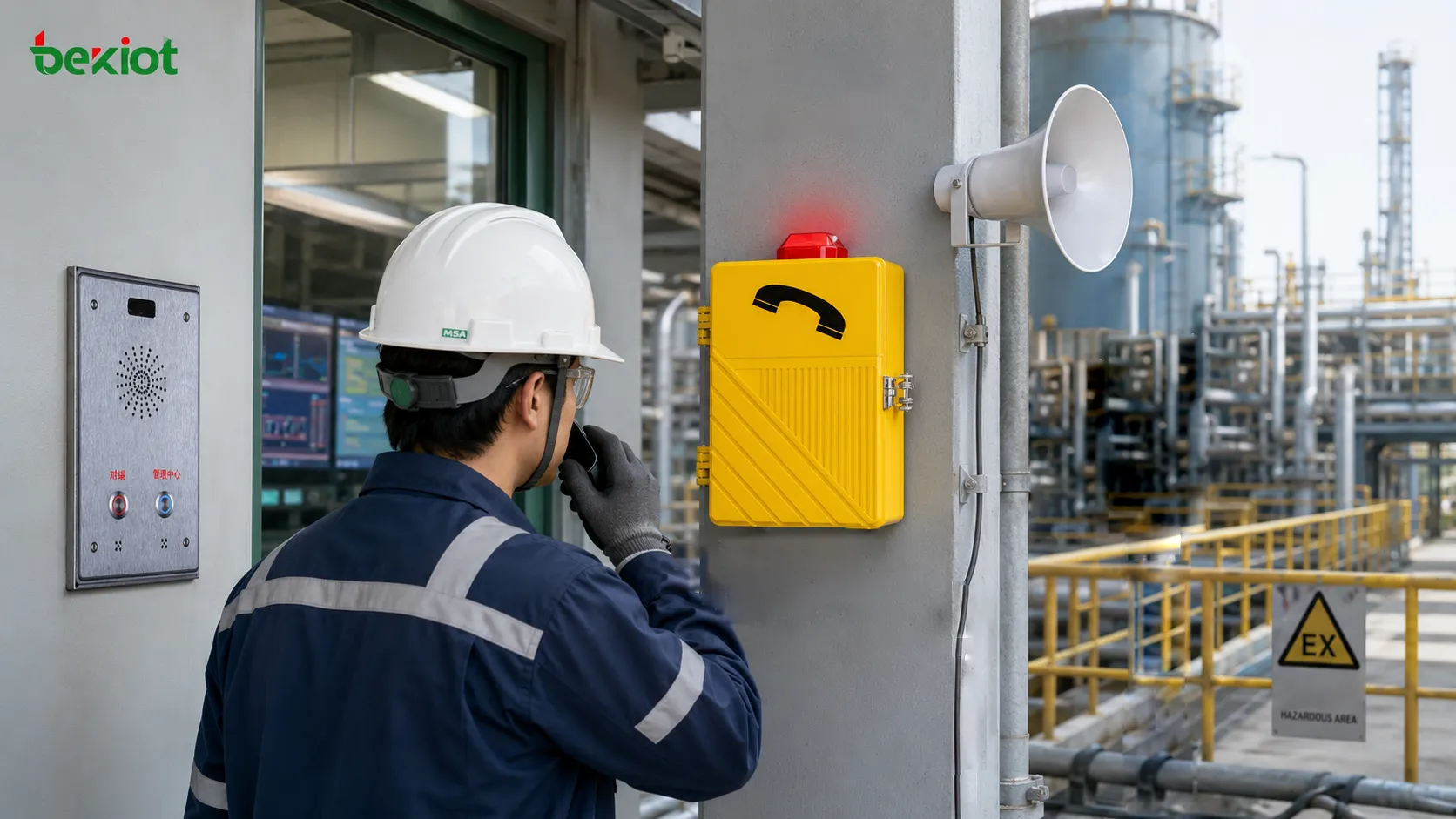

Intercomunicadores amplificados à prova de explosão são terminais de comunicação feitos para ambientes industriais perigosos e ruidosos, onde telefones, alto-falantes e intercomunicadores de parede comuns podem não ser seguros ou potentes o suficiente. Eles são usados quando os trabalhadores precisam de um ponto fixo e confiável para chamar a sala de controle, transmitir instruções locais, receber alarmes ou coordenar ações de emergência em áreas expostas a gases inflamáveis, vapores, poeira, vibração, intempéries e ruído de máquinas pesadas.

O problema de campo que esses intercomunicadores resolvem

Ruído, risco e distância aparecem ao mesmo tempo

Em muitas instalações industriais, os pontos de comunicação mais críticos também são os locais onde é mais difícil ouvir e falar. Um trabalhador pode estar perto de um compressor, skid de bombas, ponto de carregamento, ventilador de túnel, convés offshore, máquina de mineração ou linha de processo. O ruído ao redor pode impedir uma conversa normal, e a área também pode exigir equipamentos certificados por causa do risco de atmosfera explosiva.

O intercomunicador amplificado trata esse problema combinado. Ele não é apenas um telefone mais alto nem somente um invólucro à prova de explosão. É um dispositivo de comunicação de campo que precisa oferecer instalação segura, captação clara de voz, saída sonora forte, início rápido de chamada e conexão confiável com a sala de controle ou com o sistema de comunicação da planta.

A comunicação fixa ainda importa em plantas modernas

Rádios móveis, celulares e dispositivos sem fio são úteis, mas pontos fixos de intercomunicação continuam importantes em instalações perigosas. Uma estação fixa tem localização conhecida, rota de chamada definida, alimentação e cabeamento estáveis e uma relação previsível com o plano de emergência. Contratados, visitantes, manutenção e operadores podem usá-la sem depender de equipamentos pessoais.

Para resposta a emergências, pontos fixos também facilitam a identificação do local. Quando uma chamada vem de uma estação de campo nomeada, a sala de controle entende imediatamente onde está o chamador, qual zona de processo pode estar afetada e qual procedimento deve começar.

Uma definição prática

O que o diferencia de um intercomunicador padrão

Um intercomunicador padrão costuma ser projetado para escritórios, portões, edifícios ou áreas industriais leves. Um intercomunicador amplificado à prova de explosão é projetado para zonas classificadas e condições severas de campo. Ele pode incluir invólucro certificado ou à prova de chama, monofone robusto, alto-falante de alta potência, microfone, botão de chamada, interface de relé, saída para sinalizador, interface SIP ou analógica e entrada de cabo vedada.

A palavra “amplificado” é importante porque muitos locais perigosos e industriais precisam de mais do que uma chamada bidirecional simples. O equipamento pode precisar acionar um alto-falante local, permitir escuta viva-voz, conectar uma corneta externa, anunciar mensagens de aviso ou tornar a voz da sala de controle audível sobre o ruído das máquinas.

Com o que não deve ser confundido

Intercomunicadores amplificados à prova de explosão não devem ser tratados como intercomunicadores externos comuns colocados dentro de caixas reforçadas. Equipamentos para áreas perigosas devem ser selecionados conforme a classificação da área, marcação de certificação, grupo de gás ou poeira, classe de temperatura, faixa ambiental, requisitos de entrada de cabos e instruções de instalação.

Eles também não devem ser avaliados apenas pelo volume. Um dispositivo alto, mas distorcido, ainda pode ser ineficaz. Inteligibilidade da fala, captação do microfone, controle de eco, acústica do invólucro, estabilidade de rede, roteamento de chamadas e operação pelo usuário afetam o resultado final.

Como o sistema normalmente funciona

Da chamada de campo à resposta da sala de controle

Um fluxo típico começa quando o trabalhador pressiona o botão de chamada, levanta o monofone ou ativa a função push-to-talk. A chamada é roteada para a sala de controle, console de despacho, PBX, servidor SIP ou plataforma de comunicação de emergência. O operador vê ou ouve a estação chamadora, atende, confirma a situação e envia instruções pelo intercomunicador.

Dependendo do projeto, o mesmo evento também pode acionar um sinalizador, iniciar gravação, exibir uma câmera, abrir uma localização no mapa, notificar uma zona de paging ou escalar para um procedimento de alarme mais amplo. Assim, o intercomunicador passa a fazer parte de um fluxo operacional, e não de um dispositivo isolado.

Da mensagem da sala de controle à notificação em campo

O fluxo também pode ocorrer no sentido oposto. A sala de controle pode usar a estação ou o alto-falante conectado para fazer um anúncio ao vivo, emitir uma instrução local ou reproduzir mensagem pré-gravada. Isso é útil em manutenção, acesso restrito, partida de equipamentos, evacuação ou condições anormais de processo.

Em instalações maiores, intercomunicadores amplificados podem ser integrados a sistemas Public Address and General Alarm. Isso permite que chamadas locais bidirecionais trabalhem junto com paging por zonas, avisos gerais, tons de alerta e procedimentos de transmissão de emergência.

Solução relacionada: sistema de paging e transmissão por intercomunicação

Projeto de recursos conforme a necessidade real do local

Quando o local é perigoso

O primeiro requisito é a proteção certificada para a área classificada. O intercomunicador deve corresponder à zona ou divisão, ao grupo de gás ou poeira, à classe de temperatura, ao nível de proteção do equipamento e à faixa de temperatura ambiente aprovada. Prensa-cabos, plugues, caixas de junção e acessórios de montagem também devem ser adequados ao método de instalação.

Esse requisito deve ser verificado antes dos recursos de áudio, aparência ou funções de rede. Um equipamento com excelente som não é aceitável se sua marcação não corresponder à área perigosa onde será instalado.

Quando o local é ruidoso

Em locais de alto ruído, o requisito principal é a fala inteligível. O sistema pode precisar de saída amplificada, cornetas externas, posicionamento direcional de alto-falantes, áudio por monofone, redução de ruído, proteção acústica ou locais de microfone bem escolhidos. O objetivo é tornar a fala compreensível, não apenas mais alta.

Projetistas devem considerar ruído real de fundo, distância do trabalhador, proteção auditiva, reverberação, vento, ciclos de máquinas e tons de alarme. Em alguns casos, o monofone oferece melhor clareza que o viva-voz. Em outros, um alto-falante local é necessário para que um grupo ouça a mensagem da sala de controle.

Quando o local é remoto ou exposto

Locais externos e remotos exigem proteção contra chuva, poeira, névoa salina, sol, mudanças de temperatura, corrosão e impacto físico. Um dispositivo adequado pode precisar de alto grau IP, materiais anticorrosivos, componentes resistentes a UV, entradas de cabo vedadas e montagem robusta.

A implantação remota também aumenta o valor de diagnósticos e registros claros de manutenção. Se uma estação é difícil de acessar, o sistema deve reduzir visitas desnecessárias e facilitar a localização de falhas.

Padrões de configuração do sistema

Estação de chamada de ponto único

O padrão mais simples é um intercomunicador à prova de explosão conectado à sala de controle. Ele é comum em portões, pontos de carregamento, salas de bombas, áreas de tanques ou plataformas de equipamentos. A estação fornece um ponto fixo para solicitar ajuda ou reportar condições anormais.

Esse desenho é adequado quando apenas poucos pontos em áreas perigosas precisam de conexão de voz direta. É simples de operar e documentar, mas ainda deve incluir nomes de estação, roteamento de chamadas e procedimentos de inspeção claros.

Rede de intercomunicação e paging por zonas

Sites maiores normalmente dividem a comunicação em zonas. Cada zona pode incluir várias estações, alto-falantes locais, sinalizadores e terminais de paging. A sala de controle pode chamar uma estação, fazer anúncio em uma área definida ou enviar instruções a várias zonas conforme o evento.

Esse padrão é útil em plantas químicas, plataformas offshore, túneis, minas, portos e usinas, onde áreas diferentes exigem mensagens diferentes. O projeto por zonas evita perturbação desnecessária e apoia uma resposta de emergência mais organizada.

Fluxo integrado de despacho e alarme

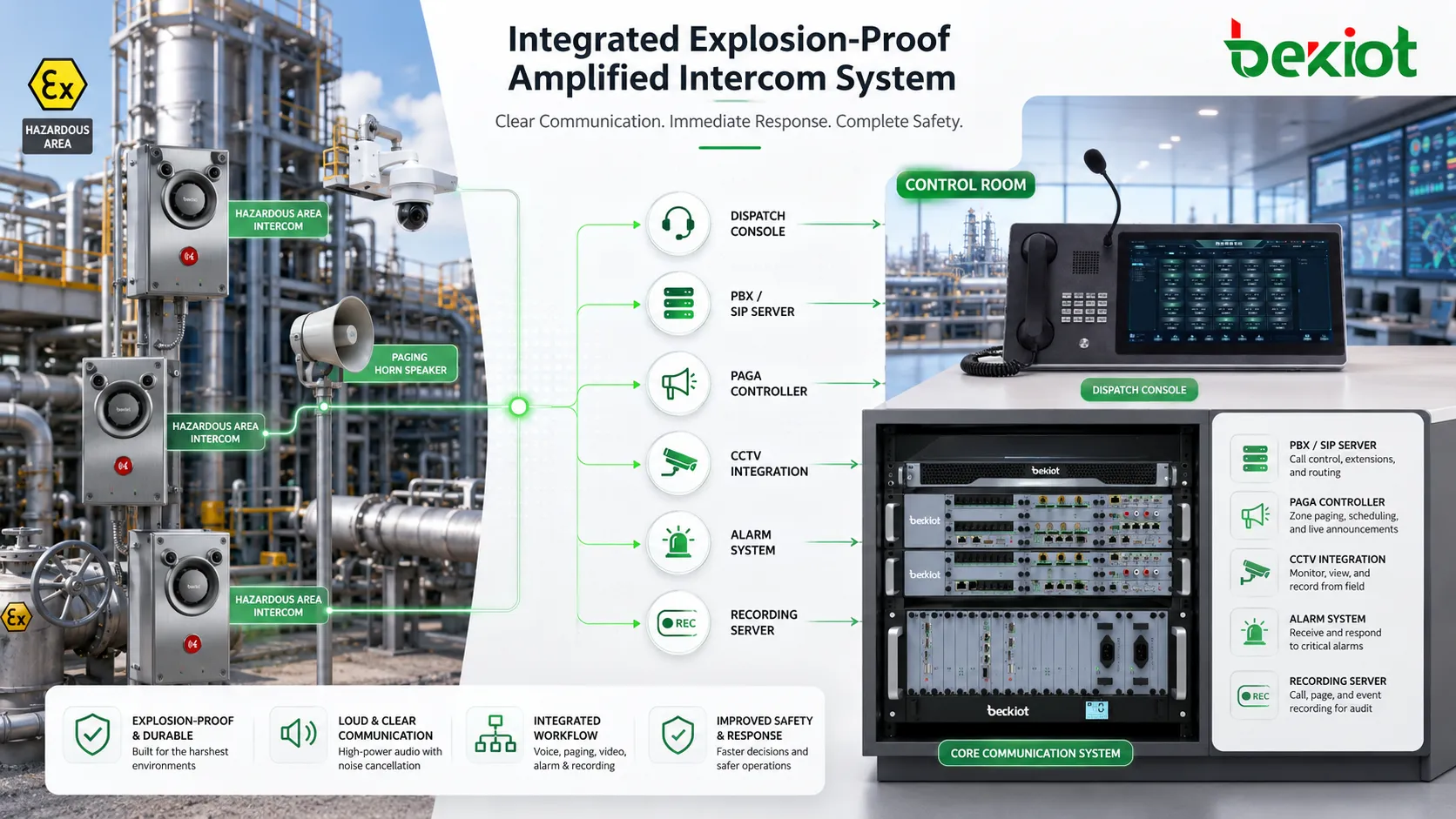

Em sistemas avançados, intercomunicadores amplificados à prova de explosão conectam-se a consoles de despacho, PBX, servidores SIP, controladores PAGA, plataformas CCTV, sistemas de fogo e gás, controle de acesso e gravação. O intercomunicador vira um ponto final em uma rede maior de comando e segurança.

Essa configuração permite receber uma chamada de campo, ver vídeo relacionado, disparar uma transmissão, contatar a manutenção, gravar a conversa e encerrar o incidente com registro rastreável. Ela é útil quando a comunicação deve apoiar conformidade, procedimentos de segurança e coordenação entre equipes.

Casos de uso por cenário operacional

Operação e manutenção rotineiras

Na operação diária, intercomunicadores amplificados apoiam verificações de equipamentos, coordenação local, confirmação de permissão de trabalho, supervisão de carregamento, comunicação de partida e solicitações de manutenção. O trabalhador pode chamar a sala de controle sem sair da área ou procurar um canal de rádio.

Isso é valioso quando diferentes equipes trabalham no mesmo local. Operação, manutenção, segurança, contratados e vigilância podem usar o mesmo ponto fixo quando o procedimento do site permitir.

Relato de condição anormal

Quando trabalhadores percebem vazamento, vibração incomum, cheiro, fumaça, acesso bloqueado, ruído de equipamento, pressão anormal ou alarme local, precisam relatar rapidamente. Um intercomunicador fixo amplificado oferece um caminho direto até a sala de controle.

Se a estação tiver nome claro e estiver integrada à plataforma de controle, os operadores podem identificar a área e decidir se enviam pessoal, verificam câmeras, isolam equipamentos ou preparam um anúncio.

Chamada de emergência e assistência local

Em emergências, a comunicação deve ser simples. O trabalhador deve pressionar um botão, falar com o operador e receber instruções. Indicadores visuais ou sinalizadores ajudam a confirmar que a chamada foi feita ou que o alarme foi ativado.

Para projetos que exigem pontos fixos robustos e estações de ajuda de emergência, o telefone à prova de explosão EX-BH621 da Becke Telcom e a série de intercomunicadores BHP-SOS podem ser considerados em um layout de comunicação para áreas perigosas e serviço pesado.

Evacuação e anúncio por zonas

Quando conectadas a sistemas de paging ou PAGA, as estações amplificadas podem apoiar fluxos de evacuação e anúncios por zonas. Operadores podem transmitir instruções ao vivo, reproduzir mensagens pré-gravadas, ativar tons de alerta ou comunicar-se com equipes de campo durante a evacuação.

Essa função é útil em grandes sites onde pessoas estão espalhadas por áreas de processo, salas de utilidades, conveses offshore, passagens subterrâneas ou pátios externos. Mensagens por zonas reduzem confusão e orientam as pessoas conforme o local real do evento.

Lista de verificação de seleção

Comece pela classificação de segurança

Antes de comparar funções, confirme a classificação da área perigosa. Verifique zona, grupo de gás ou poeira, classe de temperatura, temperatura ambiente, esquema de certificação e condições especiais de instalação. O equipamento e os acessórios devem corresponder a esses requisitos.

Se o projeto inclui locais perigosos e não perigosos, não use automaticamente o mesmo dispositivo em todos os pontos. Um desenho misto pode reduzir custo e manter equipamentos certificados onde realmente são necessários.

Defina a meta de áudio

A meta de áudio deve se basear no nível de ruído e no uso esperado. Uma estação em sala silenciosa pode exigir desempenho diferente de uma estação perto de compressores ou ventiladores de túnel. O sistema deve ser desenhado para inteligibilidade em condições reais.

Uma avaliação prática deve incluir saída do alto-falante, captação do microfone, conforto do monofone, comportamento de eco, volume de toque, opções de alto-falante externo e desempenho com equipamentos de proteção.

Verifique a integração cedo

A integração deve ser planejada antes da compra. Confirme se a conexão será por SIP, linha analógica, relé I/O, paging multicast, alarme de contato seco, controlador PAGA, console de despacho ou servidor de gravação. Verifique também nomes de estação, prioridades, rotas de contingência e comportamento de chamadas de emergência.

Muitos problemas ocorrem quando o dispositivo de campo é escolhido separado da plataforma. Um equipamento forte e certificado ainda pode criar dificuldades se não rotear chamadas, acionar alarmes ou registrar-se corretamente no sistema de comunicação.

Foco de comissionamento e manutenção

Teste o fluxo completo, não apenas o dispositivo

O comissionamento deve verificar mais que o estado ligado. Ele deve testar início de chamada de campo, atendimento da sala de controle, clareza de voz bidirecional, paging, saída de sinalizador ou relé, gravação, identificação de estação, vínculo de alarme, comportamento na falta de energia e recuperação da rede.

Cada teste deve refletir a operação real. Se uma estação é para chamada de emergência, teste como emergência. Se é para anúncio por zona, teste a zona real. Se fica em área ruidosa, teste com os equipamentos ao redor em funcionamento.

Preserve a certificação e o desempenho de áudio

Equipes de manutenção devem inspecionar invólucro, fixadores, prensa-cabos, vedações, aterramento, cabos de monofone, botões, aberturas de alto-falante, portas de microfone, etiquetas e ferragens. Em áreas perigosas, danos a partes certificadas devem seguir procedimentos aprovados.

O desempenho de áudio também precisa de verificação periódica. Microfone bloqueado, conector corroído, grade danificada, cabo solto ou volume alterado podem reduzir a usabilidade mesmo quando o dispositivo parece intacto.

Um intercomunicador amplificado à prova de explosão deve ser mantido como dispositivo de segurança certificado e como ponto crítico de comunicação de voz.

Conclusão

Intercomunicadores amplificados à prova de explosão são usados onde segurança em área perigosa, voz alta e clara, resposta de emergência e operação robusta de campo precisam funcionar em conjunto. Eles fornecem pontos fixos de chamada, saída local amplificada, conexão com salas de controle e integração com paging, alarmes, despacho, gravação e fluxos de segurança da planta.

O melhor projeto começa pelo problema real de campo: classificação perigosa, nível de ruído, comportamento do usuário, fluxo de emergência, exposição ambiental e requisitos de integração. Quando esses fatores são considerados juntos, os intercomunicadores amplificados deixam de ser apenas dispositivos de campo e se tornam parte de uma arquitetura industrial confiável de comunicação e segurança.

FAQ

Um intercomunicador amplificado cobre toda uma área ruidosa?

Nem sempre. A cobertura depende do ruído, direção do alto-falante, obstáculos, reverberação e distância dos trabalhadores. Áreas grandes ou complexas podem precisar de várias estações, alto-falantes externos ou desenho por zonas.

O intercomunicador deve usar monofone ou viva-voz?

Ambos podem ser úteis. O monofone costuma dar melhor clareza em alto ruído, enquanto o viva-voz ajuda quando o trabalhador precisa manter as mãos livres. A escolha depende da tarefa e do ruído.

Chamadas de emergência podem ter prioridade maior?

Muitos sistemas integrados suportam roteamento prioritário, filas de emergência, toques distintos ou fluxos acionados por alarme. Isso deve ser confirmado no projeto e testado no comissionamento.

O que acontece se a sala de controle não atender?

O sistema pode ter regras de escalonamento como encaminhamento, grupos alternativos, saída de alarme ou roteamento por tempo limite. Esses comportamentos devem ser definidos antes da implantação.

Todo ponto precisa de sinalizador local?

Nem todo ponto precisa, mas sinalizadores são úteis em áreas ruidosas ou de alto risco, onde a confirmação visual ajuda os trabalhadores a perceber chamadas, alarmes ou estados de emergência ativos.

Como reduzir chamadas falsas sem dificultar emergências?

As opções incluem botões protegidos, etiquetas claras, luzes de status, confirmação do operador e altura de montagem adequada. O uso de emergência deve continuar simples, portanto a prevenção de falsas chamadas não deve dificultar a operação.
