Gerenciar telefones à prova de explosão em uma única planta geralmente é simples. Os telefones de campo se conectam ao sistema telefônico local, e a sala de controle lida com chamadas de produção rotineiras e comunicações de emergência.

A situação se torna mais complicada quando a mesma empresa opera várias refinarias, plantas químicas, minas, parques de tanques, instalações de energia ou locais industriais remotos. Uma planta pode já usar telefones SIP à prova de explosão, outra ainda pode depender de cabeamento analógico de campo, enquanto um terceiro local pode ter seu próprio PBX herdado e sistema de despacho independente.

Cada sistema pode funcionar perfeitamente por si só. A dificuldade aparece quando a sede precisa contatar um local de campo específico, coordenar várias plantas durante um incidente, revisar gravações ou gerenciar permissões de comunicação entre locais. Nesse ponto, sistemas telefônicos separados se tornam um problema operacional, não apenas técnico.

Um projeto prático para múltiplos locais não exige que cada telefone seja substituído ou registrado diretamente em um único servidor central. A principal tarefa é estabelecer uma estrutura comum de numeração, roteamento, despacho e rede, permitindo que cada planta continue gerenciando sua própria comunicação local.

Por que Sistemas Telefônicos Separados por Planta se Tornam Difíceis de Gerenciar

Grandes redes de comunicação industrial raramente são construídas de uma só vez. As plantas são expandidas, as salas de controle são atualizadas, novas linhas de produção são adicionadas e os equipamentos de comunicação são substituídos em etapas. Com o tempo, diferentes locais naturalmente acabam com tecnologias distintas.

Um grupo típico pode ter telefones SIP e um IP PBX em uma planta, telefones analógicos à prova de explosão em outra e uma central telefônica convencional em uma terceira. Alguns locais também podem operar sistemas separados de sonorização, gravação ou despacho.

O despacho centralizado resolve esses problemas criando uma camada de comunicação comum acima dos sistemas de planta existentes. Isso não significa que toda chamada de produção rotineira precise ser tratada pela sede.

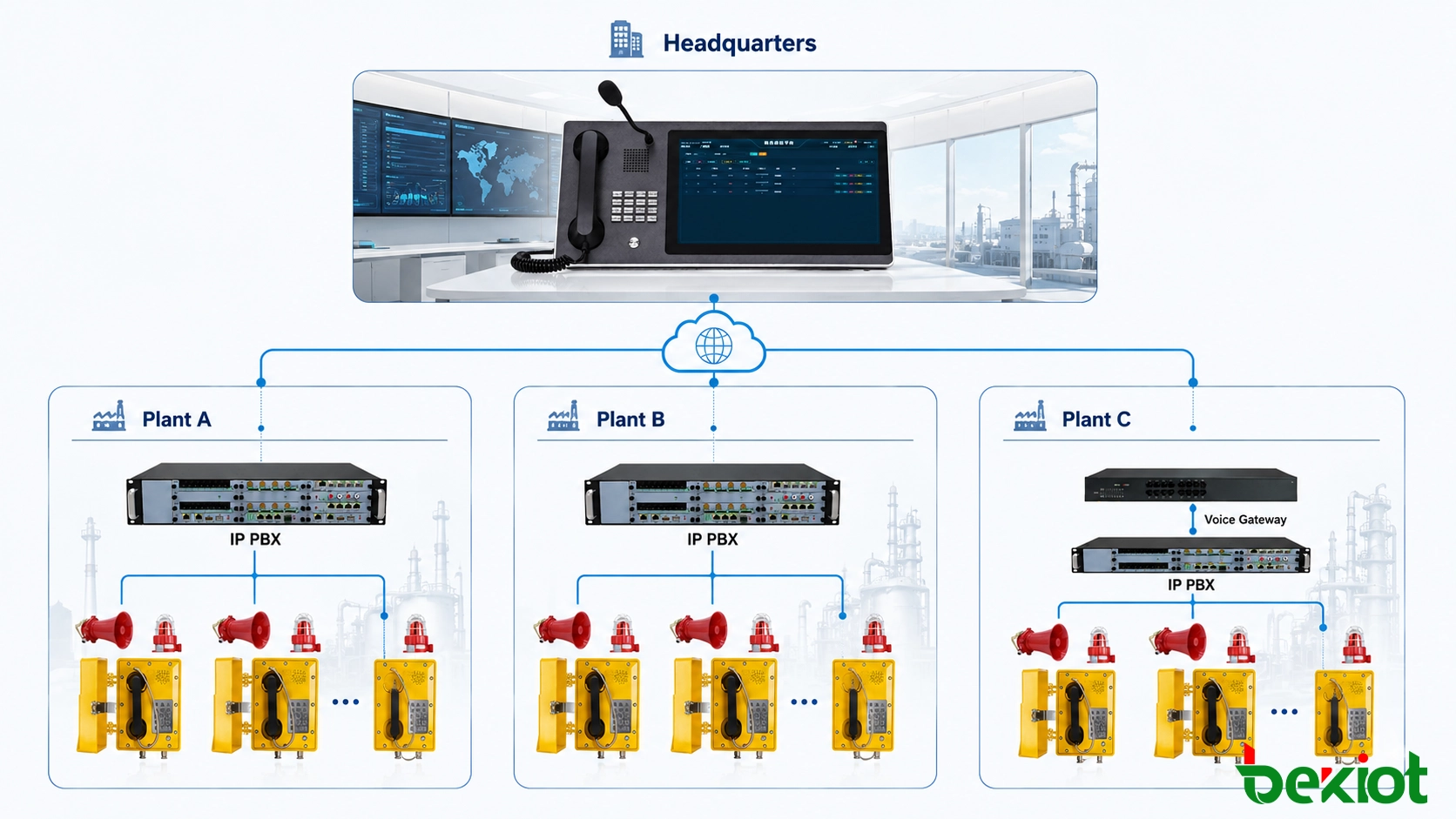

Como uma Arquitetura de Despacho para Múltiplos Locais Pode ser Estruturada

Um sistema de comunicação industrial para múltiplos locais é mais fácil de gerenciar quando a sede, a comunicação em nível de planta e os terminais de campo são tratados como camadas separadas.

A sede ou o centro de controle regional normalmente hospeda a plataforma principal de comando e despacho, os consoles dos despachantes, os recursos de gravação e as funções de roteamento necessárias para a comunicação entre locais.

Cada instalação de produção mantém o equipamento necessário para seu próprio serviço telefônico local. Dependendo do que já está instalado, isso pode ser um IP PBX, um servidor SIP, um PBX convencional ou uma combinação de gateways de voz e centrais telefônicas existentes.

Os locais são então interconectados através da infraestrutura IP existente da empresa. Uma WAN privada, um circuito de operadora, VPN, SD-WAN ou outra conexão IP gerenciada pode ser usada, desde que o roteamento, a segurança, a capacidade e a qualidade de voz sejam adequados para o tráfego necessário.

A sede gerencia a coordenação entre locais

Uma vez que os sistemas estejam interconectados, os despachantes da sede não precisam mais fazer login em várias plataformas telefônicas não relacionadas. Uma planta, departamento, sala de controle ou terminal de campo permitido pode ser selecionado a partir de uma interface de despacho comum.

Para eventos que envolvem mais de uma instalação, o despachante central pode integrar as salas de controle ou posições de plantão relevantes no mesmo processo de comunicação, em vez de retransmitir informações através de várias chamadas telefônicas separadas.

As plantas continuam a gerenciar suas próprias chamadas de produção

A comunicação local continua importante. Chamadas rotineiras entre pessoal de campo, operadores de planta e a sala de controle local não precisam passar pela sede. Manter o tratamento local de chamadas na planta também reduz o tráfego WAN desnecessário e simplifica as operações diárias.

Produto Relacionado:Sistema de Comando e Despacho Becke

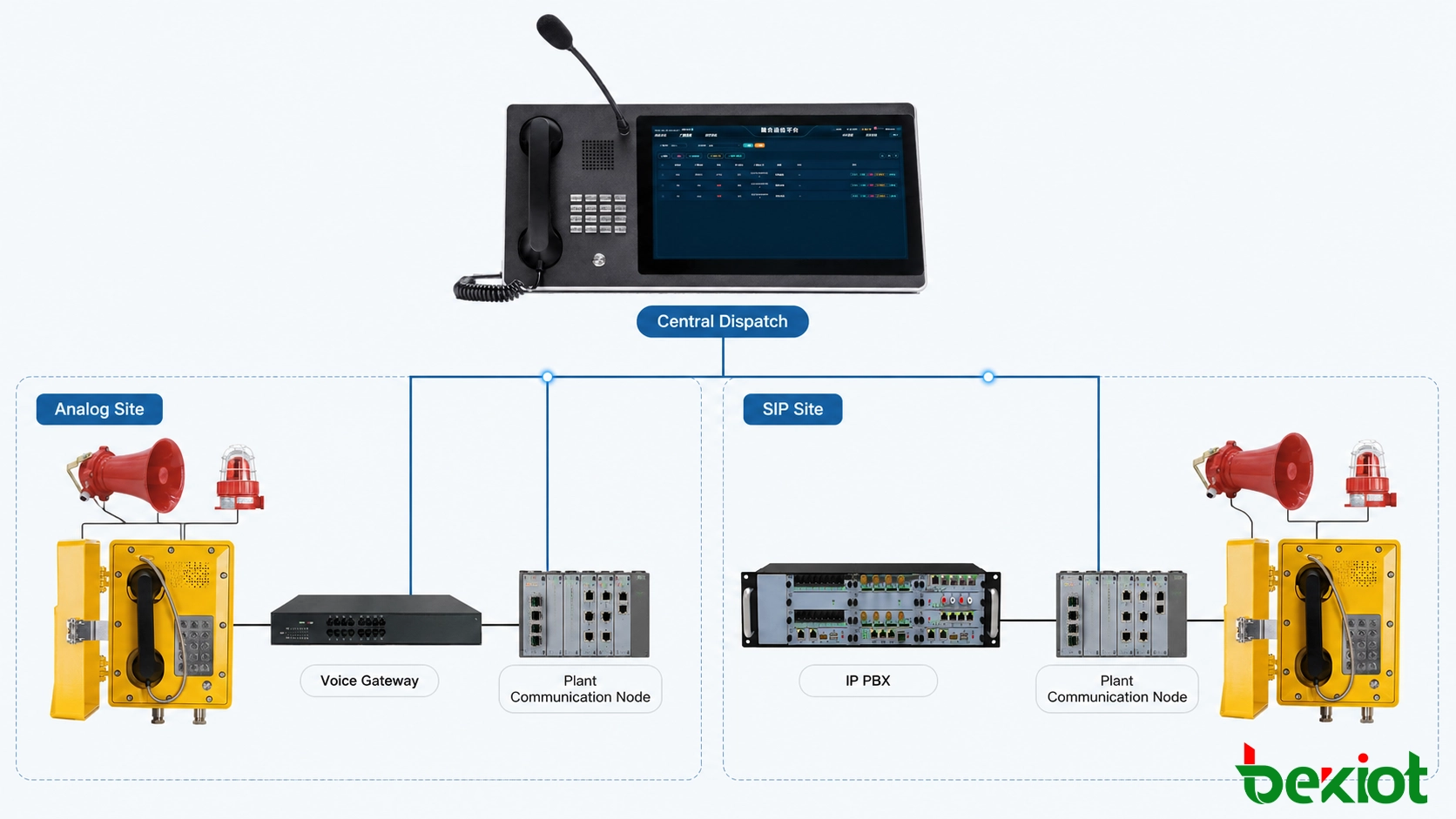

Como Diferentes Sistemas Telefônicos Existentes Podem ser Conectados

O principal desafio em um projeto de modernização (campo marrom) geralmente não é o software de despacho central, mas sim a variedade de sistemas de comunicação já operacionais nas diferentes plantas.

Tentar forçar todos os locais a usar o mesmo hardware ao mesmo tempo pode aumentar o trabalho de construção, o risco de comissionamento e o tempo de inatividade. Uma integração por etapas geralmente é mais prática.

Locais que já usam telefones SIP à prova de explosão

Uma planta que já usa telefones SIP de campo pode manter sua rede industrial existente e seu IP PBX local. O sistema telefônico da planta é então interconectado com a plataforma de despacho central, tipicamente através de roteamento baseado em SIP.

Os terminais de campo permanecem sob administração local, enquanto a sede ganha a capacidade de alcançar ramais autorizados e posições de despacho em todo o local.

Plantas com telefones analógicos à prova de explosão

Muitas refinarias, plantas químicas, minas e instalações de utilidades ainda possuem pares de cobre telefônicos chegando aos locais de campo. Se esses cabos permanecerem utilizáveis, substituí-los apenas para suportar o despacho centralizado pode oferecer pouco benefício prático.

Um gateway de voz FXS pode ser instalado na sala de telecomunicações para integrar os ramais analógicos existentes ao ambiente de comunicação IP. O telefone de campo e o par de cobre permanecem no lugar, enquanto o lado central ganha conectividade SIP.

Essa abordagem é particularmente útil quando o cabeamento de campo passa por áreas de processo em operação, onde uma nova construção seria cara ou disruptiva.

Plantas que ainda dependem de um PBX herdado

Um PBX convencional pode suportar centenas de ramais de escritório, sala de controle e industriais em uma planta existente. Removê-lo apenas para introduzir uma nova plataforma de despacho pode criar mais riscos do que valor.

Quando interfaces adequadas estão disponíveis, a central existente pode permanecer em serviço e se interconectar com o sistema mais novo através de SIP Trunk, FXO, E1 ou outra interface suportada. O equipamento de campo pode então ser atualizado gradualmente como parte do ciclo normal de substituição.

Numeração, Permissões e Fluxos de Trabalho de Despacho Importam Tanto quanto o Hardware

Um sistema tecnicamente conectado ainda pode ser difícil de operar se cada local mantiver um plano de numeração não relacionado.

Antes da integração, os ramais existentes devem ser revisados quanto a números duplicados, códigos curtos locais, ramais de emergência e faixas reservadas. Algumas organizações mantêm os números originais da planta e adicionam um prefixo de local, enquanto outras atribuem faixas de números separadas para cada instalação.

Não existe um formato de numeração universal. O que importa é que um despachante possa identificar o local e o destino rapidamente e que espaço de numeração suficiente permaneça disponível para futuras plantas ou áreas de produção.

As permissões de despacho devem seguir a responsabilidade operacional

Um despachante central não necessariamente precisa de acesso a todos os telefones de escritório ou ramais de oficina. A sede pode ser limitada a salas de controle de planta, pontos de emergência, telefones de campo principais e outras posições necessárias para a coordenação em nível de grupo.

Os despachantes de planta podem manter um acesso mais amplo aos ramais de produção locais. As permissões também podem ser divididas ainda mais por departamento, área de processo ou função do usuário.

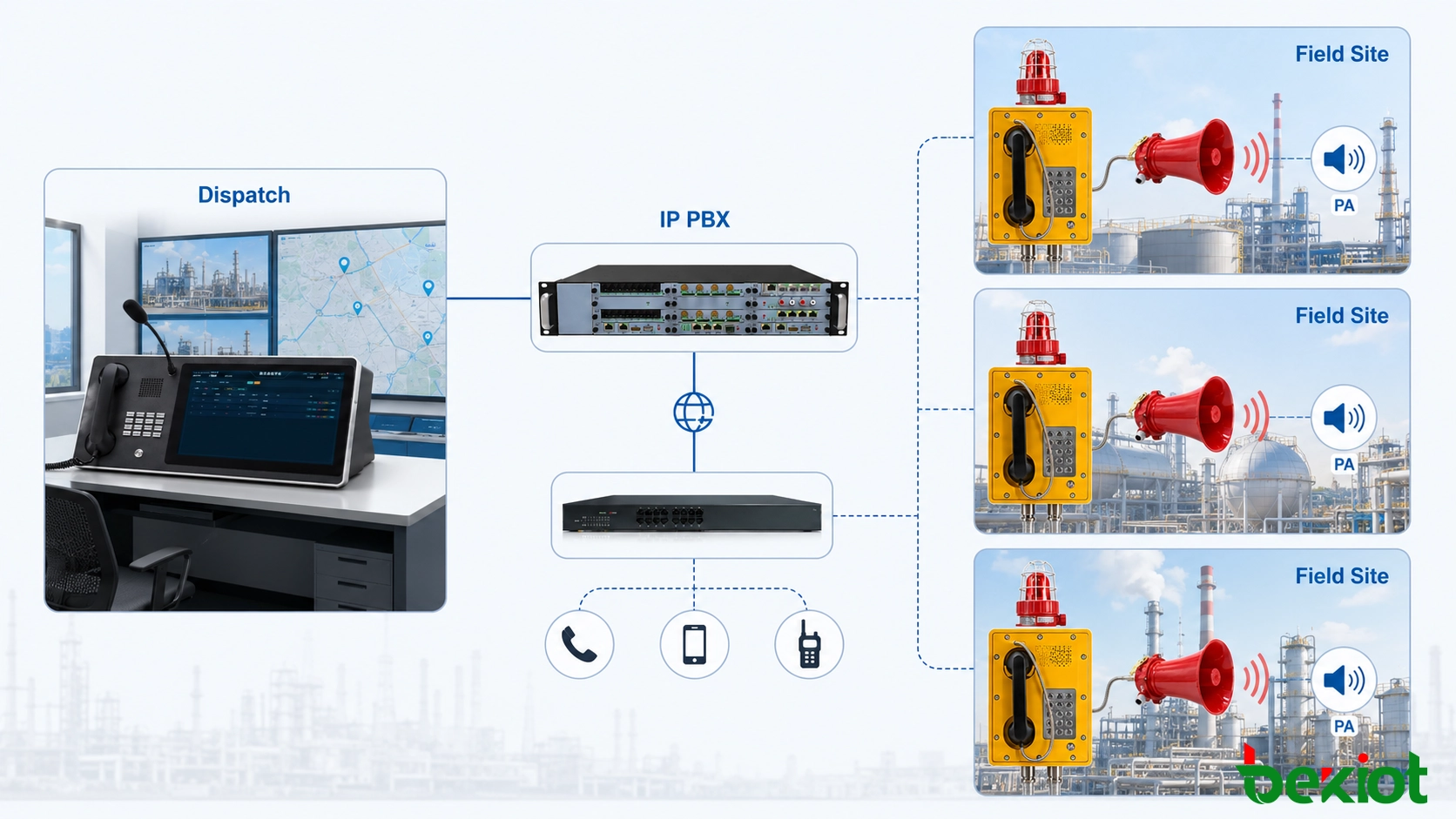

As chamadas de campo podem se tornar parte de um fluxo de trabalho de resposta maior

Quando um operador relata uma condição anormal a partir de um telefone à prova de explosão, a sala de controle local pode primeiro confirmar a localização e a situação. Se for necessário um suporte mais amplo, a sede ou outra instalação pode então ser adicionada à chamada ou contatada através do mesmo ambiente de despacho.

Quando uma planta já possui um sistema de sonorização baseado em IP ou SIP, o despachante também pode emitir anúncios para a zona de produção relevante após a verificação do evento. O escopo da transmissão deve seguir o procedimento operacional do local; uma chamada de campo não deve acionar automaticamente um anúncio em toda a planta, a menos que o plano de emergência exija especificamente isso.

As chamadas operacionais e de emergência também podem ser gravadas de acordo com a política do local. Usuários centrais e locais podem então receber permissões diferentes para reprodução e revisão de incidentes.

A Qualidade da WAN e o Roteamento de Mídia SIP Precisam de Testes Cuidadosos

Um telefone SIP que funciona corretamente dentro de uma LAN de planta pode se comportar de maneira diferente quando as chamadas cruzam firewalls, roteadores, VPNs ou redes de operadoras.

O registro não garante áudio funcional

A sinalização SIP lida com o registro e a configuração de chamadas, enquanto o RTP normalmente transporta o áudio real. Um telefone pode, portanto, tocar e atender corretamente mesmo quando o caminho de mídia está bloqueado.

Para problemas de áudio unidirecional ou sem áudio, geralmente é mais útil verificar as portas RTP, o comportamento do NAT, as regras de firewall, as ACLs e o roteamento entre os dois locais do que alterar repetidamente a conta do ramal.

A qualidade de voz também deve ser verificada sob carga de rede realista. Perda de pacotes, jitter e atraso excessivo podem produzir fala entrecortada ou atrasada, mesmo que a chamada permaneça conectada.

Os links WAN industriais frequentemente transportam CCTV, dados de produção, tráfego de escritório, acesso remoto e outros serviços simultaneamente. Portanto, o planejamento de QoS e capacidade é importante quando vários locais podem ter tráfego de voz concorrente.

A comunicação local não deve desaparecer com uma falha na WAN

Uma plataforma central é útil para a coordenação entre locais, mas uma planta não deve perder toda a comunicação interna simplesmente porque sua conexão com a sede falhou.

O despacho central e a comunicação local da planta resolvem dois problemas diferentes: um fornece coordenação entre locais, enquanto o outro apoia a continuidade da produção.

Dependendo da importância do local, o projeto pode incluir um PBX local ou nó SIP, backup com UPS, servidores redundantes ou caminhos de rede alternativos. O nível de redundância deve seguir os requisitos operacionais da instalação, em vez de ser aplicado de forma idêntica a todos os projetos.

Como Comissionar um Sistema Telefônico à Prova de Explosão para Múltiplos Locais

Uma chamada bem-sucedida da sede para um telefone de campo não é suficiente para verificar um sistema multi-local. O comissionamento deve cobrir os caminhos de comunicação reais que os operadores devem usar.

Dispositivos SIP de terceiros merecem atenção especial durante o comissionamento. Dois produtos podem suportar SIP e ainda lidar com prioridade, paging, GPIO, controle de chamadas ou funções de despacho específicas do fornecedor de maneira diferente.

Portanto, os testes devem seguir as funções que os operadores realmente usarão, em vez de confiar apenas nos rótulos de protocolo nas folhas de dados do produto.

Conclusão

A parte difícil do gerenciamento de telefones à prova de explosão em múltiplos locais raramente é o telefone em si. O verdadeiro trabalho é organizar a numeração, o roteamento, as permissões, as interfaces herdadas e o comportamento da rede em plantas que foram construídas em momentos diferentes.

Um bom sistema não precisa que todas as fábricas usem hardware idêntico. Ele precisa de limites claros entre a comunicação local da planta e o despacho em nível de grupo, juntamente com interfaces testadas entre os sistemas já em serviço.

A Becke Telecom fornece telefones à prova de explosão e industriais, gateways de voz, plataformas de comunicação e equipamentos de comando e despacho para novas instalações e atualizações em campos marrons. A integração do sistema pode ser planejada em torno do cabeamento, PBXs, redes IP e responsabilidades operacionais já presentes em cada local, em vez de exigir uma substituição completa da infraestrutura de comunicação existente.

Perguntas Frequentes

Todas as plantas precisam usar o mesmo IP PBX?

Não. Diferentes plantas podem manter seus próprios PBXs locais ou servidores SIP, desde que os sistemas forneçam interconexão e roteamento compatíveis. Um projeto distribuído geralmente é mais prático para grandes grupos industriais.

Telefones à prova de explosão de diferentes fabricantes podem ser despachados centralmente?

A interoperabilidade básica de voz geralmente é possível quando interfaces SIP ou analógicas compatíveis estão disponíveis. Funções avançadas como controle de prioridade, chamadas em grupo, pop-ups de alarme, controle GPIO ou paging devem ser testadas separadamente.

A sede pode chamar um telefone à prova de explosão específico dentro de uma área de processo?

Sim, desde que o número seja roteável entre os dois sistemas e o despachante tenha permissão para acessar esse ramal. Algumas organizações restringem intencionalmente o acesso direto da sede a terminais de emergência ou operacionais selecionados.

Uma rede telefônica analógica existente pode ser adicionada sem substituir os telefones de campo?

Em muitos casos, sim. Gateways FXS podem conectar ramais analógicos de campo existentes a um sistema de comunicação baseado em IP, mantendo o cabeamento e os telefones de campo utilizáveis em serviço.

Como uma nova planta deve ser adicionada a uma rede de despacho multi-local existente?

Se o plano de numeração e roteamento original reservou capacidade para locais adicionais, a nova planta normalmente pode receber sua própria faixa de números e ser conectada através da estrutura de comunicação entre locais existente. Esta é uma razão pela qual a expansão futura deve ser considerada quando o primeiro plano de numeração multi-local é criado.

A gravação deve ser centralizada ou mantida em cada planta?

Ambos os modelos podem ser usados. A gravação central simplifica o acesso em nível de grupo e a revisão de incidentes, enquanto a gravação local pode se adequar melhor aos requisitos de retenção ou rede específicos da planta. Em implantações maiores, a decisão geralmente é baseada na largura de banda, armazenamento, permissões de acesso e na política operacional da organização.
