Um sistema de comunicação convergente foi projetado para reunir voz, despacho, intercomunicação, paging, integração com vídeo, notificação de emergência e comunicação corporativa em uma plataforma coordenada. Em muitos projetos, porém, o sistema não pode operar como uma rede IP isolada. Ele frequentemente precisa se conectar à rede telefônica pública, linhas PBX legadas, serviços de voz da operadora ou recursos telefônicos existentes da empresa. Por isso, o acesso a linhas telefônicas externas torna-se parte essencial do planejamento do sistema.

Em implantações práticas, existem três formas principais de conectar um sistema convergente aos serviços telefônicos: acesso por tronco analógico FXO, acesso por tronco digital E1 e acesso por tronco IMS/SIP. Cada método tem sua própria estrutura de rede, modelo de custo, faixa de capacidade, exigência de gateway e cenário mais adequado. A escolha correta afeta não apenas qualidade e concorrência das chamadas, mas também numeração, roteamento, segurança, escalabilidade, manutenção e custo operacional de longo prazo.

Por que o acesso externo de voz ainda importa

As plataformas modernas de comunicação estão cada vez mais baseadas em IP. Servidores SIP, sistemas IP PBX, plataformas softswitch, consoles de despacho, telefones SIP, telefones industriais, estações de chamada de emergência e alto-falantes IP podem se comunicar por Ethernet ou redes IP privadas. Para comunicação interna, essa arquitetura é eficiente e flexível: usuários podem discar ramais, acionar broadcasts, entrar em grupos de despacho e conectar vários locais por IP.

Mesmo assim, muitas organizações ainda precisam fazer e receber chamadas pela rede telefônica pública. Uma sala de controle pode precisar chamar equipes externas de manutenção. Uma fábrica pode precisar de linhas públicas para fornecedores, clientes e serviços de emergência. Um campus pode querer que ramais SIP internos recebam chamadas públicas. Um hub de transporte pode precisar que operadores chamem celulares ou telefones fixos. Nesses cenários, a plataforma convergente precisa de um desenho confiável de acesso externo.

O método de acesso externo deve ser escolhido de acordo com volume de chamadas, recursos existentes da operadora, orçamento de implantação, requisitos de numeração e expansão futura. Um site pequeno com poucas chamadas externas pode usar linhas analógicas. Uma organização grande com alta concorrência pode escolher E1 ou IMS/SIP. Uma empresa distribuída pode preferir uma solução IP com proteção SBC e roteamento centralizado.

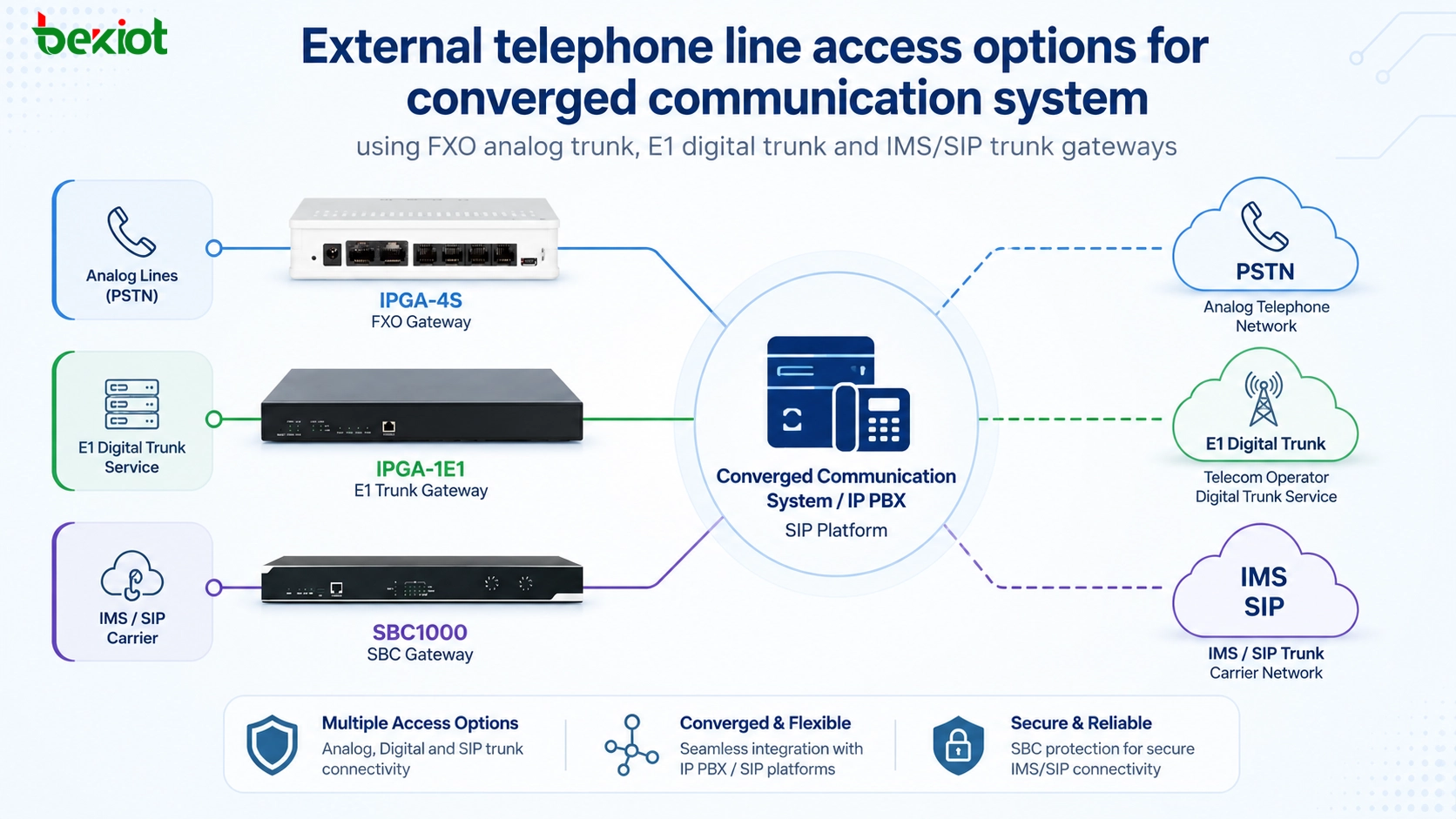

Três caminhos principais de acesso

Os três caminhos comuns não são apenas cabos diferentes. Eles representam gerações diferentes de acesso telefônico. FXO conecta linhas telefônicas tradicionais. E1 agrega muitos canais de voz em uma interface digital. IMS/SIP conecta serviços de voz por redes IP de banda larga e está mais alinhado à arquitetura moderna das operadoras.

Um bom projeto não trata um método como universalmente melhor. Ele relaciona cada método à necessidade do projeto. FXO é simples e adequado para baixa capacidade. E1 oferece maior concorrência e numeração externa unificada. IMS/SIP oferece acesso IP, recursos de serviço flexíveis e melhor alinhamento com plataformas convergentes modernas, mas normalmente exige planejamento cuidadoso de segurança e interoperabilidade.

Na seleção de gateways, a Becke Telcom pode ser combinada de forma leve com esses tipos de acesso: IPGA-4S FXO Gateway para acesso por linhas analógicas, IPGA-1E1 Trunk Gateway para acesso por tronco digital E1 e SBC1000 Gateway para segurança e interoperabilidade em troncos IMS/SIP.

Uso de linhas analógicas para acesso de pequena capacidade

O acesso por tronco analógico FXO é o método tradicional de linha telefônica. Em termos simples, é o mesmo tipo de linha usado por muitos serviços fixos legados. Quando um sistema convergente precisa se conectar à operadora por linhas analógicas, um gateway FXO converte a linha telefônica analógica em acesso de voz SIP ou IP para a plataforma de comunicação.

A principal vantagem desse método é a simplicidade. Se um local precisa de apenas algumas linhas externas, o acesso analógico é fácil de entender, fácil de implantar e adequado para pequenos escritórios, pequenas fábricas, filiais, salas de segurança, escritórios de administração predial e locais com exigências limitadas de chamadas externas.

No entanto, o acesso FXO tem uma limitação clara: cada número telefônico normalmente está associado a uma linha física. Se o projeto exige dezenas ou centenas de canais externos, levar muitas linhas analógicas separadas para a sala de equipamentos torna-se ineficiente e pouco realista. Gestão de cabos, custo de instalação, quantidade de portas, manutenção e coordenação com a operadora ficam mais complexos.

Outro ponto operacional é a numeração. Quando cada linha tem um número separado, a gestão do serviço externo fica menos conveniente. A operadora pode fornecer busca de linha ou vincular várias linhas analógicas a um número público, mas isso pode exigir configuração e custo adicionais. Portanto, FXO costuma ser melhor para chamadas externas de baixa concorrência, não para acesso telefônico em grande escala.

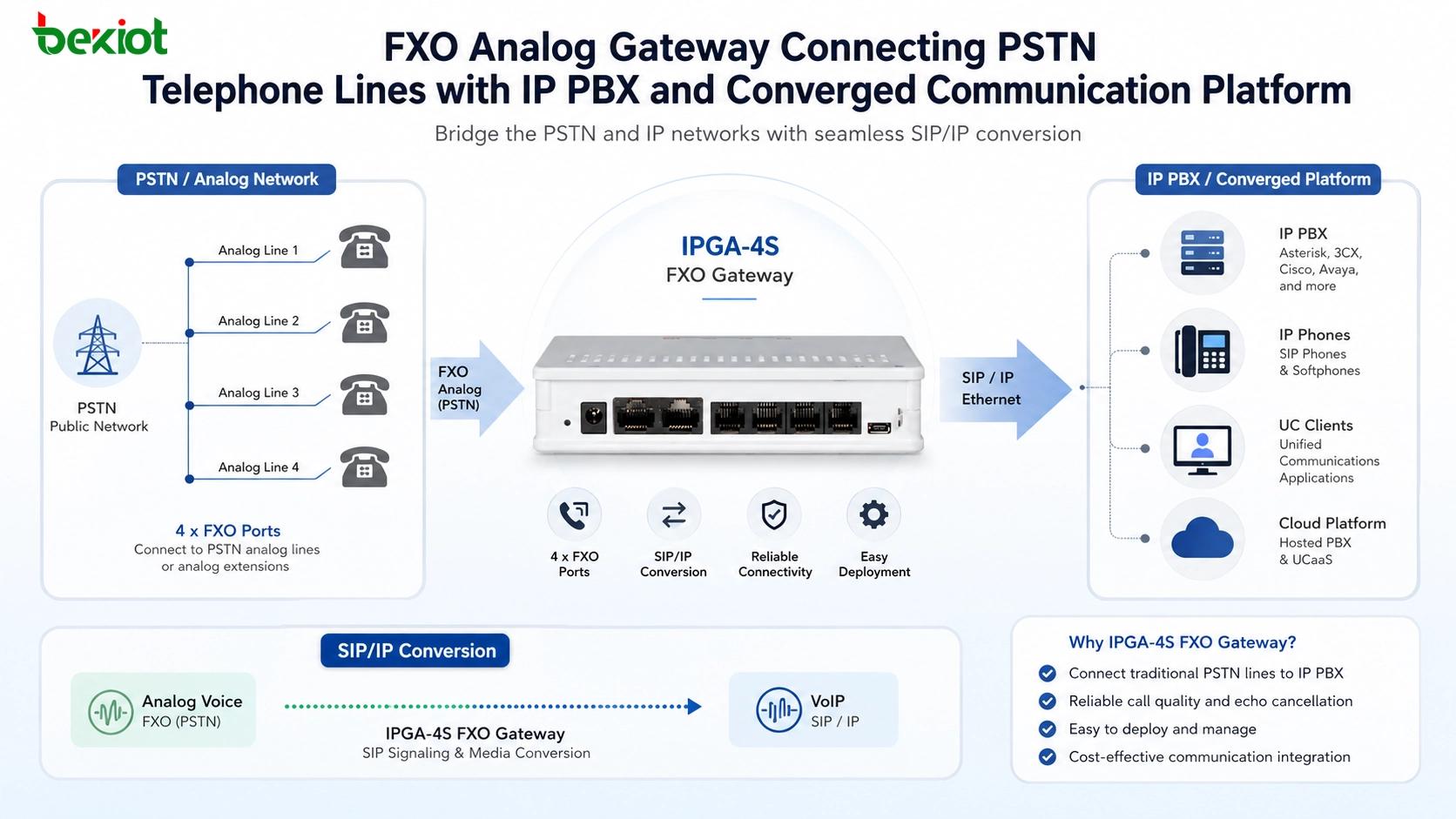

Como um gateway FXO se encaixa no sistema

Um gateway FXO fica entre a linha telefônica analógica e a plataforma de comunicação IP. De um lado, conecta-se à linha analógica da operadora. Do outro, registra-se ou conecta-se ao servidor SIP, IP PBX, softswitch ou sistema de comunicação convergente. O gateway converte voz e sinalização analógicas em tráfego SIP/RTP para que ramais IP internos possam fazer e receber chamadas externas.

Ao planejar acesso FXO, a equipe deve contar o número de linhas externas necessárias e escolher um gateway com capacidade de portas compatível. Um gateway FXO de quatro portas, por exemplo, conecta quatro linhas analógicas. Para sites pequenos, isso pode bastar. Para implantações maiores, FXO pode ser difícil de escalar, e E1 ou IMS/SIP devem ser considerados.

O planejamento FXO também deve incluir identificador de chamadas, polaridade da linha, detecção de tom de ocupado, casamento de impedância, roteamento do plano de discagem, regras de chamadas de emergência e comportamento de failover. Esses detalhes afetam se as chamadas são liberadas corretamente, se os números recebidos aparecem adequadamente e se o gateway funciona bem com as características da linha analógica da operadora.

Escalando chamadas externas com troncos digitais

O acesso por tronco digital E1 resolve o problema de precisar de muitas linhas analógicas separadas para serviços de voz de alta concorrência. Em vez de atribuir uma linha analógica física a cada caminho de chamada, o E1 usa transmissão digital por divisão de tempo. Uma interface E1 contém 32 intervalos de tempo e, em aplicações telefônicas típicas, pode fornecer 30 canais de voz simultâneos, enquanto os demais intervalos são usados para sincronização e sinalização conforme a implementação.

Isso é uma grande vantagem para projetos médios e grandes. Com E1, uma organização pode suportar muitas chamadas simultâneas usando muito menos circuitos físicos do que no acesso analógico. Combinado com fibra ou transmissão digital da operadora, o E1 oferece acesso telefônico estável e centralizado ao lado do cliente e mantém o cabeamento da sala de equipamentos mais gerenciável.

O tronco digital E1 é adequado para locais que exigem maior concorrência de chamadas, números externos unificados, roteamento centralizado de entrada e saída e acesso de voz estável. Exemplos incluem sedes corporativas, grandes fábricas, centros de despacho, hospitais, campus, hotéis, instalações de transporte e organizações que recebem ou fazem muitas chamadas públicas ao mesmo tempo.

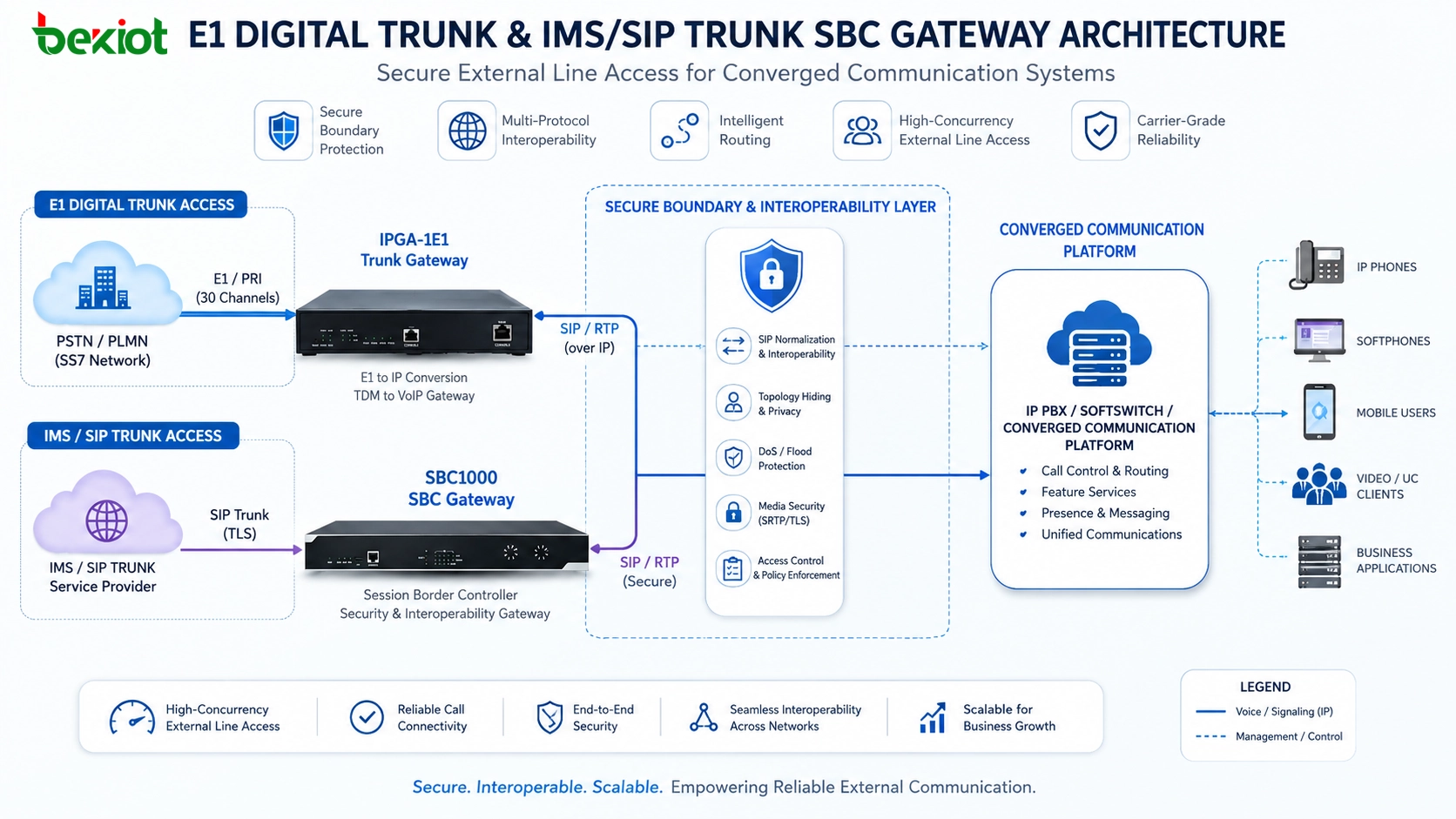

Planejamento de sinalização e capacidade E1

Um gateway de tronco E1 conecta o tronco digital E1 da operadora ao sistema convergente. O gateway converte canais de voz e sinalização E1 em canais SIP para a plataforma IP. Em muitos cenários reais, troncos E1 podem usar métodos de sinalização como ISDN-PRI ou SS7, dependendo da operadora e do desenho regional da rede.

Ao escolher um gateway E1, os engenheiros devem confirmar três pontos. O primeiro é a quantidade de portas: uma porta E1 normalmente suporta até 30 canais de voz, então o número de portas deve acompanhar a concorrência esperada. O segundo é o modo de sinalização: o gateway deve suportar o tipo oferecido pela operadora. O terceiro é o desenho de numeração e roteamento: o sistema deve suportar mapeamento de números de entrada, seleção de rotas de saída, tratamento de caller ID e roteamento de emergência.

O E1 oferece forte capacidade de concorrência, mas o custo total pode ser maior que o acesso analógico pequeno. O serviço de linha, o equipamento gateway, a coordenação com a operadora e a configuração de sinalização exigem planejamento mais profissional. Portanto, E1 é mais adequado quando o projeto tem volume de chamadas suficiente para justificar um tronco digital.

Levando o acesso de voz para redes IP

O acesso por tronco IMS/SIP reflete a mudança mais ampla de circuitos de voz dedicados para serviços de operadora baseados em IP. Linhas FXO e troncos E1 tradicionais normalmente exigem linhas físicas dedicadas. Isso pode aumentar o custo de implantação, especialmente quando as organizações estão migrando para infraestrutura IP e redes de banda larga.

O IMS usa SIP como protocolo de controle de sessão. Como muitos sistemas convergentes já são baseados em SIP, o tronco IMS/SIP conecta serviços de voz da operadora a um IP PBX, softswitch ou plataforma de comunicação de forma mais natural que acessos legados por linha. Ele pode suportar alta concorrência, roteamento centralizado, gestão flexível de números e recursos de serviço mais ricos.

À medida que o acesso de banda larga melhora, redes IP podem transportar mais voz e vídeo em tempo real. Para organizações que precisam de acesso externo escalável, o IMS/SIP reduz a dependência de circuitos físicos analógicos ou E1 e facilita a integração da voz em uma arquitetura moderna de comunicação IP.

Por que normalmente é necessário um SBC

Embora o IMS/SIP esteja mais alinhado à comunicação IP, a conexão direta nem sempre é recomendada. Em muitos projetos, um Session Border Controller, ou SBC, é implantado entre o tronco IMS/SIP e o sistema convergente. O SBC atua como fronteira de segurança, interoperabilidade, roteamento e controle de mídia.

O SBC protege o sistema interno contra exposição SIP externa. Ele ajuda com NAT traversal, normalização SIP, ocultação de topologia, controle de acesso, negociação de codecs, ancoragem de mídia, controle de admissão de chamadas e roteamento de failover. Também melhora a compatibilidade quando a rede IMS da operadora e a plataforma empresarial usam comportamentos SIP, políticas de codec ou configurações de transporte diferentes.

Na prática, o SBC torna o acesso IMS/SIP mais seguro e mais fácil de controlar. Ele fornece uma borda profissional entre a rede da operadora e a rede corporativa, ajudando o sistema a manter comportamento estável de chamadas enquanto reduz riscos de segurança e interoperabilidade.

Escolhendo o método certo para o projeto

O método correto depende da escala e do propósito do projeto. O acesso FXO analógico é adequado para poucas linhas e baixa concorrência externa. Ele é fácil de implantar e econômico quando o sistema precisa apenas de alguns caminhos para a rede pública.

O acesso por tronco digital E1 é adequado para projetos com maior demanda de chamadas simultâneas. Ele pode fornecer até 30 canais de voz por interface E1 e suportar numeração externa unificada. É melhor para organizações que precisam de serviço telefônico público centralizado e chamadas de entrada e saída multicanais estáveis.

O acesso IMS/SIP é adequado para organizações orientadas a IP, chamadas de grande concorrência, recursos de serviço mais ricos e integração moderna com operadoras. É especialmente útil quando o projeto quer reduzir a dependência de linhas físicas separadas e criar acesso de voz diretamente por banda larga ou redes IP da operadora. Na maioria dos projetos profissionais, deve ser combinado com um SBC para segurança e compatibilidade.

Sobre o acesso por gateway sem fio

Além de FXO, E1 e IMS/SIP, alguns sistemas podem usar um gateway sem fio com cartões SIM móveis para se conectar à rede telefônica. Esse método pode ser útil em cenários temporários especiais, locais remotos, backup de emergência ou lugares onde linhas fixas não estão disponíveis.

No entanto, normalmente não é o método principal de acesso externo empresarial. A gestão de cartões SIM costuma estar sujeita a políticas e restrições operacionais mais rígidas. Uso em larga escala ou de longo prazo pode criar desafios de conformidade, estabilidade e gestão. Por isso, gateways sem fio geralmente ficam reservados para casos especiais, não para implantações convergentes normais.

Desenhando a arquitetura de roteamento de chamadas

Após selecionar o método de acesso externo, o próximo passo é o roteamento de chamadas. O sistema deve definir como ramais internos usam linhas externas, quais departamentos podem fazer chamadas de saída, como chamadas de entrada são distribuídas, se passam por IVR, grupo de toque, operador, servidor de gravação ou console de emergência, e como o failover deve funcionar.

Para FXO, o roteamento normalmente se baseia em portas analógicas disponíveis e grupos de linhas. Para E1, pode se basear em grupos de troncos, números DID, regras de caller ID e políticas por departamento. Para IMS/SIP, o roteamento pode ser ainda mais flexível, especialmente quando o SBC suporta múltiplos troncos, failover de operadora, reescrita de números e controle de codecs.

Em ambientes críticos, chamadas de emergência precisam ser cuidadosamente planejadas. O sistema deve definir qual tronco será usado para chamadas de emergência, como a identidade do chamador será apresentada e o que acontece se o tronco principal falhar. O acesso externo não é apenas uma decisão de custo ou capacidade; também faz parte da segurança e continuidade de negócios.

Considerações de segurança e confiabilidade

O acesso telefônico externo introduz risco porque o sistema se conecta a redes externas. Para acesso analógico e E1, os riscos estão relacionados à estabilidade da linha, conexão física, prevenção de fraude e controle de roteamento. Para IMS/SIP, a cibersegurança se torna mais importante porque o tráfego SIP atravessa redes IP.

O planejamento de segurança deve incluir autenticação SIP forte, listas de IP permitidos, segurança de transporte quando suportada, ocultação de topologia por SBC, políticas anti-varredura, limites de taxa de chamadas, prevenção de fraude tarifária e permissões de roteamento claras. Gravação, logs, alarmes e registros detalhados de chamadas também ajudam a monitorar comportamentos anormais.

O planejamento de confiabilidade deve incluir redundância de gateway, troncos de backup, proteção de energia, monitoramento de rede, revisão de SLA da operadora e roteamento de failover. Em grandes projetos, o acesso externo de voz não deve depender de um único caminho. Um desenho misto pode usar IMS/SIP como tronco principal e E1 ou FXO como backup, conforme recursos locais e orçamento.

Estrutura recomendada de implantação

Uma implantação prática deve começar com levantamento de requisitos. A equipe deve confirmar número de usuários, chamadas externas simultâneas esperadas, volume de entrada, volume de saída, requisitos de números públicos, recursos existentes da operadora, requisitos de chamadas de emergência e planos de expansão.

O segundo passo é a seleção do gateway. Sites pequenos podem usar gateways FXO para linhas analógicas. Sites médios e grandes podem usar gateways E1 quando a operadora oferece troncos digitais. Projetos orientados a IP podem usar IMS/SIP com proteção SBC para melhorar segurança, compatibilidade e controle de roteamento.

O terceiro passo é o teste de integração. Antes da operação formal, os engenheiros devem testar chamadas de entrada, chamadas de saída, caller ID, liberação por tom de ocupado, compatibilidade de codecs, transmissão DTMF, transferência, gravação, failover de rotas, comportamento de chamadas de emergência e estabilidade em chamadas longas.

O passo final é o planejamento de operação e manutenção. Administradores devem monitorar status do gateway, disponibilidade dos troncos, registro SIP, taxa de falhas de chamadas, uso de canais simultâneos, perda de pacotes, jitter e chamadas de saída anormais. Isso ajuda a manter comunicação estável e reduzir indisponibilidade.

Conclusão

Há três formas principais para um sistema convergente acessar serviços telefônicos externos: tronco analógico FXO, tronco digital E1 e tronco IMS/SIP. FXO é adequado para poucas linhas e baixa concorrência. E1 é adequado para acesso telefônico de alta concorrência e numeração unificada. IMS/SIP é adequado para acesso moderno de operadora baseado em IP, integração de serviços em larga escala e recursos de comunicação mais ricos.

A melhor escolha depende do projeto real. Um pequeno escritório ou filial pode precisar apenas de algumas linhas analógicas. Uma grande empresa, campus ou centro de comando pode exigir tronco digital E1. Um sistema de comunicação moderno baseado em IP pode preferir IMS/SIP com um SBC implantado na borda da rede.

Um projeto bem-sucedido de acesso externo deve equilibrar custo, capacidade, segurança, compatibilidade, recursos da operadora e escalabilidade futura. Com a arquitetura correta de gateway, uma plataforma convergente pode conectar usuários SIP internos, consoles de despacho, terminais de emergência e redes telefônicas públicas em um sistema estável e gerenciável.

Perguntas frequentes

Quais são os principais métodos de acesso telefônico externo para sistemas convergentes?

Os três métodos principais são acesso por tronco analógico FXO, tronco digital E1 e tronco IMS/SIP. FXO é adequado para linhas analógicas de baixa capacidade, E1 para troncos digitais de alta concorrência e IMS/SIP para acesso de voz de operadora baseado em IP.

Quando o acesso analógico FXO deve ser usado?

FXO é adequado quando o sistema precisa apenas de poucas linhas telefônicas externas. É fácil de implantar e econômico para baixa concorrência, mas não é ideal para dezenas ou centenas de canais externos.

Quantas chamadas um tronco E1 pode suportar?

Um tronco E1 típico tem 32 intervalos de tempo e geralmente suporta 30 chamadas de voz simultâneas em aplicações telefônicas comuns. Engenheiros também devem confirmar se a operadora usa ISDN-PRI, SS7 ou outro método de sinalização antes de escolher o gateway E1.

Por que um SBC é importante para troncos IMS/SIP?

Um SBC protege o sistema interno ao conectá-lo a serviços externos IMS/SIP. Ele pode oferecer segurança SIP, NAT traversal, negociação de codecs, normalização SIP, controle de roteamento, ocultação de topologia e compatibilidade entre a rede da operadora e a plataforma empresarial.

Gateways SIM sem fio podem ser usados como linhas externas?

Gateways SIM sem fio podem ser usados em casos especiais, como acesso temporário, backup de emergência ou locais remotos sem linhas fixas. Porém, devido à gestão mais rígida de SIM e limitações operacionais, normalmente não são o método principal para acesso telefônico externo empresarial.
