Sistemas de voz empresariais muitas vezes precisam manter telefones analógicos, aparelhos de fax, linhas PSTN e equipamentos PBX antigos enquanto avançam para IP PBX, troncos SIP, comunicação em nuvem ou plataformas de voz unificada. Nesse tipo de implantação híbrida, as portas FXS e FXO são interfaces pequenas, mas definem se o sistema consegue fazer chamadas, receber chamadas, tocar corretamente e manter rotas de backup.

Embora FXS e FXO possam usar o mesmo conector físico no estilo RJ11, eles não são iguais. Suas funções elétricas são opostas. Um lado fornece alimentação de linha, tom de discagem e tensão de toque; o outro lado recebe esses sinais e se comporta como um terminal telefônico. Se forem conectados incorretamente, pode não haver tom de discagem, chamadas de entrada podem falhar, o backup PSTN pode ficar indisponível, o fax pode ficar instável ou até haver dano de interface.

Por que a função da porta deve ser definida primeiro

Muitas falhas de voz analógica não são causadas por registro SIP, codecs, regras de firewall ou lógica de roteamento do PBX. Elas começam com um erro simples de cabeamento: a interface analógica errada é conectada ao lado errado do circuito. Como portas FXS e FXO podem parecer semelhantes, o instalador deve identificar primeiro se o cabo vem de um terminal ou de uma fonte de linha.

A regra básica é clara. FXS é o lado de serviço que fornece alimentação e sinalização. FXO é o lado terminal que recebe alimentação e sinalização. Uma implantação correta sempre conecta um lado que fornece energia a um lado que a recebe. Conexões FXS com FXS e FXO com FXO são incorretas porque os dois lados tentam exercer a mesma função.

Para o planejamento do projeto, cada cabo analógico deve ser classificado antes da instalação. A equipe deve saber se ele leva a um telefone, fax, painel de alarme, ramal de PBX antigo, linha PSTN da operadora ou outra fonte de voz. Essa identificação evita retrabalho e solução repetida de problemas após a migração.

Entendendo FXS na implantação real

FXS significa Foreign Exchange Station. Na prática, uma porta FXS funciona como uma tomada telefônica de parede. Ela fornece corrente de linha, tom de discagem e tensão de toque para um terminal analógico. Quando um telefone analógico é conectado a uma porta FXS, ele ouve tom, toca em chamadas recebidas e opera como ramal por meio do gateway analógico.

Portas FXS conectam telefones analógicos comuns, fax, modems, telefones de elevador, telefones de emergência, porteiros, painéis de alarme e outros terminais analógicos. O endpoint não fornece alimentação de linha; ele espera receber do gateway as condições elétricas necessárias.

Em muitos ambientes empresariais, portas FXS são importantes porque protegem o investimento existente. A empresa pode ter dispositivos analógicos confiáveis em escritórios, depósitos, hotéis, campi ou edifícios industriais. Com gateways FXS, esses dispositivos continuam em serviço enquanto a plataforma central de voz migra para IP.

Entendendo FXO na implantação real

FXO significa Foreign Exchange Office. Em projetos reais, uma porta FXO se comporta como um telefone analógico. Ela recebe alimentação de linha, tom de discagem e sinal de toque de uma linha PSTN, linha de cobre da operadora ou porta de ramal de um PBX antigo. A porta FXO detecta toque, tira do gancho, coloca no gancho e envia dígitos pela linha analógica.

Portas FXO são usadas quando o gateway precisa conectar uma linha analógica externa ou um ramal analógico fornecido por outro sistema. Por exemplo, se uma empresa quer que o IP PBX use linhas PSTN existentes para chamadas de entrada e saída, essas linhas devem ser ligadas às portas FXO.

FXO também é útil quando a empresa precisa de uma migração conservadora. Alguns locais não podem remover todas as linhas de cobre imediatamente porque certos números ainda são divulgados, regras de emergência dependem de linhas tradicionais ou a disponibilidade local é limitada. Gateways FXO integram essas linhas ao novo sistema sem interromper a comunicação diária.

Produto relacionado: Analog Gateway — Os gateways analógicos da Becke Telcom conectam telefones analógicos, fax, troncos PSTN e portas PBX legadas a um sistema de voz IP com opções flexíveis de FXS e FXO.

Arquitetura prática para migração para voz IP

Em um projeto moderno de migração de voz, o gateway analógico é a ponte entre recursos analógicos antigos e a nova plataforma de comunicação IP. Portas FXS conectam terminais analógicos e os convertem em ramais IP. Portas FXO conectam linhas PSTN ou portas PBX antigas e as convertem em rotas de chamada acessíveis por SIP.

Essa arquitetura permite migração por etapas. Telefones, fax, linhas de emergência, cabeamento de filiais e linhas analógicas da operadora continuam funcionando enquanto o controle principal de chamadas passa para um IP PBX ou plataforma baseada em SIP. Isso reduz custo de substituição e evita trocar todos os terminais ao mesmo tempo.

Um desenho recomendado separa acesso de terminais analógicos, acesso a linhas externas e lógica de roteamento PBX em camadas claras. O gateway analógico faz a conversão elétrica e a sinalização SIP. O IP PBX gerencia ramais, permissões, planos de rota, correio de voz, gravação, filas e políticas de tronco. Switches, VLANs, QoS e segurança dão a base IP para tráfego de voz estável.

Cenários de aplicação comuns

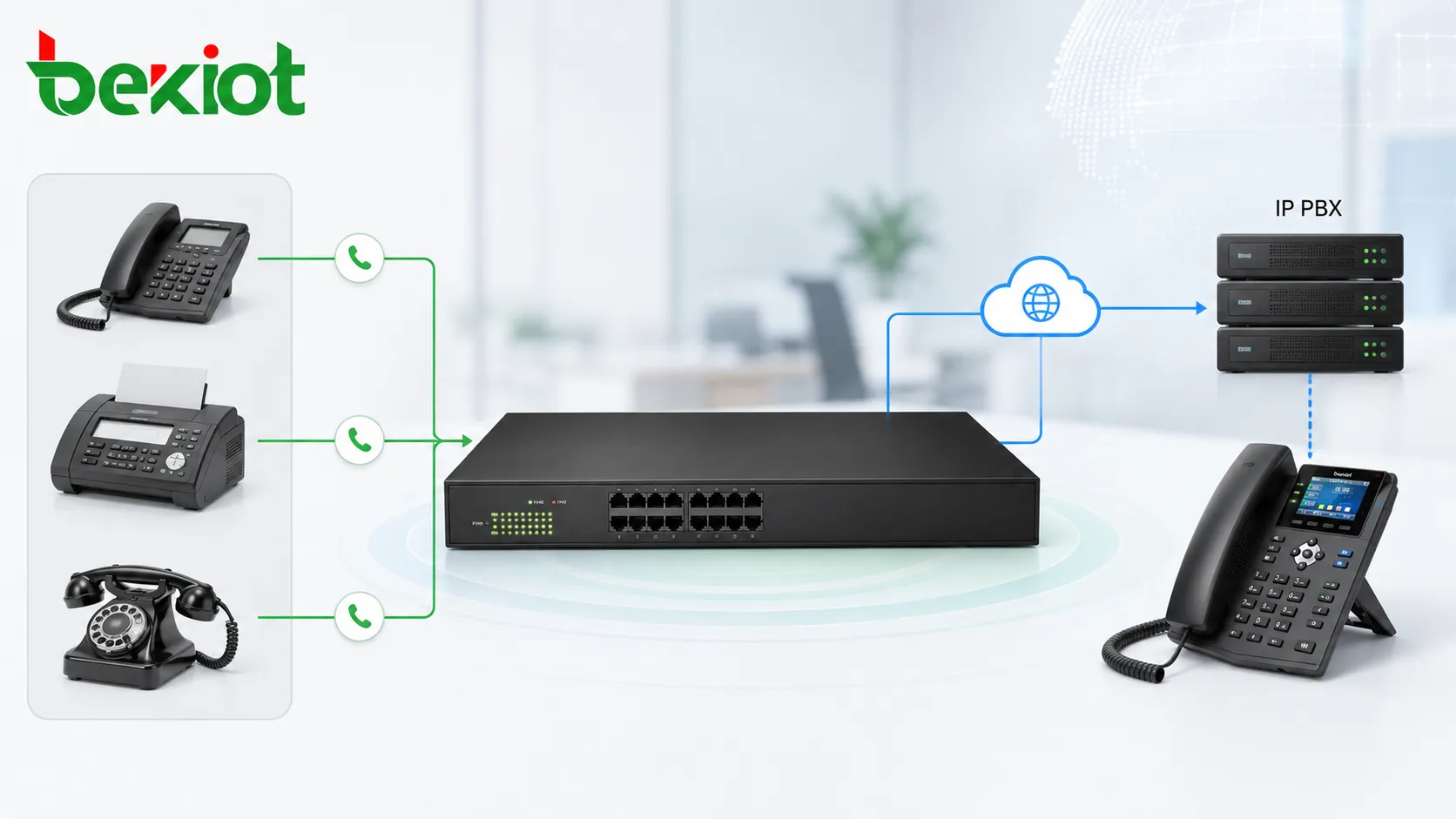

Manter telefones analógicos durante a atualização do PBX

Quando uma organização atualiza de um PBX tradicional para um IP PBX, ainda pode ter muitos telefones analógicos em escritórios, depósitos, quartos de hotel, salas de segurança ou áreas de produção. Substituir todos de uma vez pode não ser necessário. Um gateway com portas FXS conecta esses telefones ao IP PBX e os mantém como ramais.

Isso é útil onde o cabeamento é difícil de substituir ou onde os telefones analógicos ainda são confiáveis. O gateway fornece a interface de linha analógica, enquanto o IP PBX gerencia números de ramal, roteamento, permissões e serviços de voz centralizados.

Conectar aparelhos de fax a um sistema de voz IP

Muitas empresas ainda usam fax para contratos, faturas, documentos médicos, formulários logísticos ou comunicação com órgãos públicos. Esses equipamentos normalmente exigem uma interface analógica. Portas FXS fornecem a conexão e integram o fax ao ambiente de voz IP.

Em fax, a equipe deve observar qualidade da linha, codecs, suporte T.38 e testes reais de transmissão. O fax é mais sensível que chamadas comuns, por isso deve ser testado com documentos reais antes da aceitação final.

Usar linhas PSTN como rotas de chamada

Se o local ainda tem linhas PSTN analógicas da operadora, elas devem ser conectadas a portas FXO. O gateway converte as linhas em rotas para o IP PBX. Assim, o PBX gerencia chamadas recebidas, discagem de saída, permissões e fallback em um único sistema.

Esse desenho é comum em filiais, pequenas empresas, escritórios temporários, instalações remotas e locais onde a migração para tronco SIP ainda não terminou. Também ajuda a manter números públicos durante a migração faseada.

Criar uma rota de backup para chamadas críticas

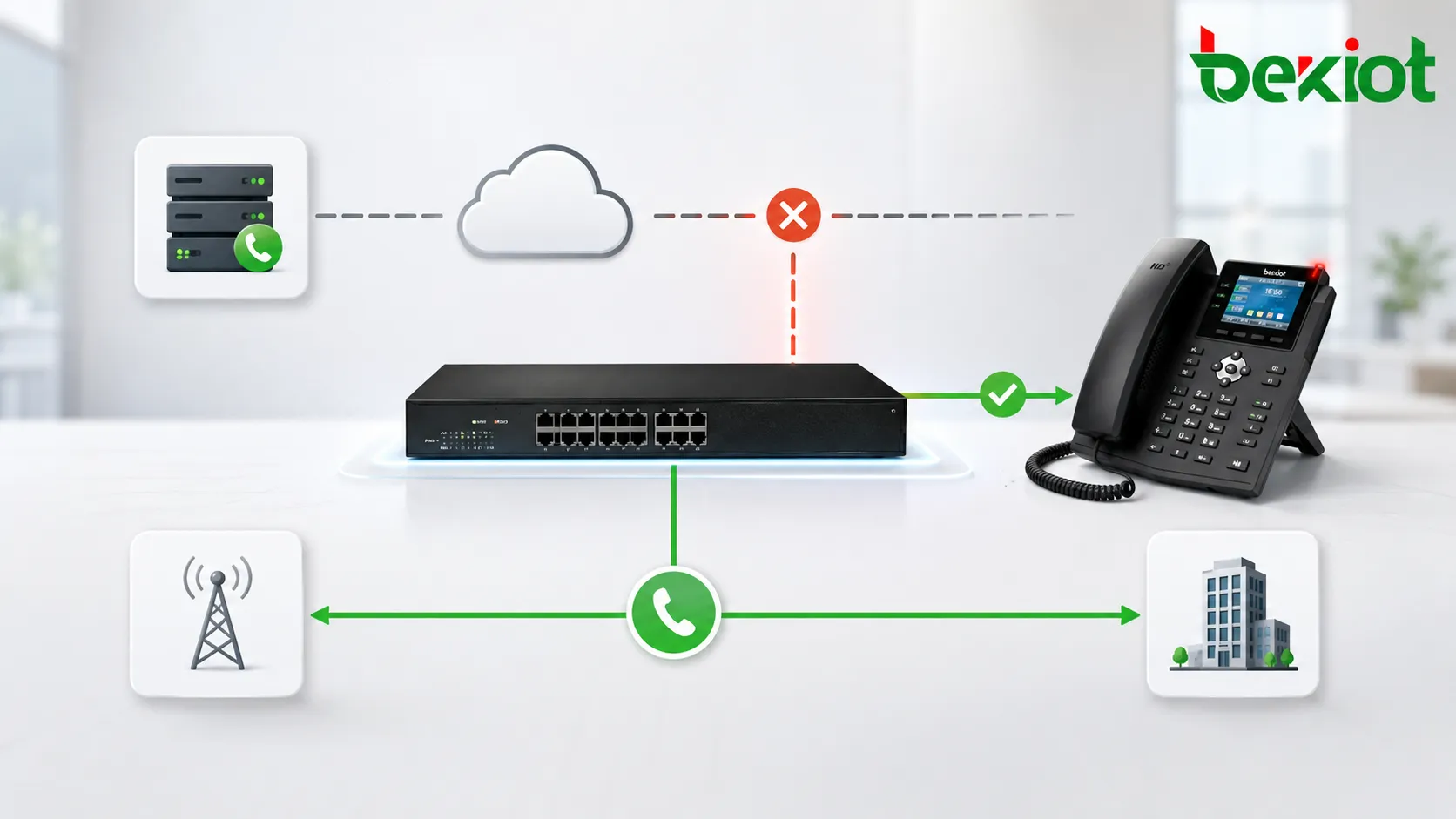

Portas FXO também podem ser usadas como rota de backup. Em condições normais, as chamadas passam por troncos SIP ou pela rede IP corporativa. Se internet, tronco SIP, firewall ou link de dados falhar, chamadas selecionadas podem sair por uma linha PSTN conectada ao FXO.

Esse backup é útil em hospitais, fábricas, campi, serviços públicos, centros de segurança e locais onde a disponibilidade de voz é importante. Mesmo uma linha analógica tradicional pode oferecer caminho de emergência quando a conectividade IP é interrompida.

Interconectar com um PBX antigo

Durante uma migração gradual, um PBX antigo pode precisar coexistir com um novo IP PBX. Muitas vezes, a porta de ramal do PBX antigo se comporta como uma fonte FXS porque fornece alimentação e tom ao telefone. Para conectar esse ramal ao novo sistema IP, o gateway deve usar uma porta FXO.

Isso permite troca de chamadas entre sistemas antigo e novo durante a transição. A organização preserva ramais, cabeamento, hábitos dos usuários e continuidade do serviço enquanto migra departamentos ou locais selecionados.

Planejamento de capacidade de portas e fluxo de chamadas

O planejamento deve começar com inventário real: telefones analógicos, fax, alarmes, telefones de elevador, porteiros, linhas PSTN e portas PBX antigas a manter. Cada terminal analógico geralmente exige uma porta FXS. Cada linha externa analógica ou fonte de ramal PBX antiga geralmente exige uma porta FXO.

A capacidade também deve considerar chamadas simultâneas. Oito telefones analógicos não significam necessariamente oito chamadas simultâneas, mas cada telefone precisa de sua porta FXS. Quatro linhas PSTN por FXO normalmente permitem até quatro chamadas externas simultâneas. Entender isso evita subdimensionamento e custo desnecessário.

O fluxo de chamadas também é essencial. Chamadas PSTN de entrada podem tocar em atendimento automático, recepção, fila ou grupo. Chamadas de saída podem exigir prefixos, prioridade de emergência, menor custo ou backup. As regras devem ser definidas antes da instalação para que o gateway faça parte do sistema inteiro.

Erros típicos de cabeamento a evitar

Como FXS e FXO podem parecer semelhantes, eles precisam ser verificados antes de conectar cabos. Rótulo da porta, modelo do gateway, tipo de módulo e destino do cabo devem ser confirmados. Portas marcadas como Phone, TEL ou com ícone de handset costumam indicar FXS. Line, CO ou PSTN costumam indicar FXO.

Guia de seleção de portas

O gateway correto é escolhido contando o que precisa ser conectado. Um local com muitos telefones analógicos precisa de portas FXS suficientes. Um local com várias linhas PSTN precisa de portas FXO suficientes. Uma migração pode precisar de gateway misto.

Checklist de comissionamento

Antes da operação, cada porta analógica deve ser testada conforme sua finalidade real. A equipe deve verificar tipo de porta, etiqueta de cabo, terminal conectado, fonte de linha, número de ramal, rota de tronco, identificador de chamadas, toque, rotas de entrada e saída, DTMF e liberação da chamada.

Locais que usam FXO como backup devem testar failover simulando falha de rede. O teste deve confirmar que chamadas de emergência ou prioridade ainda saem quando troncos SIP ou internet estão indisponíveis. Em FXS, é preciso verificar se telefones tocam e fax ou terminais especiais funcionam como esperado.

Depois do comissionamento, a configuração final deve ser documentada: IP do gateway, servidor SIP, autenticação, mapeamento de portas, plano de numeração, tabela de rotas, política de failover, firmware e etiquetas físicas dos cabos. Bons registros facilitam manutenção e reduzem mudanças acidentais.

Gestão operacional após a implantação

Gateways analógicos devem ser monitorados como outros dispositivos de voz em rede. Administradores verificam registro, estado da linha, logs, desconexões anormais, uso de portas e alarmes. Mesmo uma linha PSTN de backup pouco usada deve ser testada regularmente; uma rota nunca testada pode falhar quando mais for necessária.

Atualizações de firmware, backups de configuração, políticas de senha e controle de acesso à rede também devem estar no plano de manutenção. Como gateways analógicos ligam linhas físicas antigas a sistemas IP modernos, ficam em uma fronteira importante entre infraestrutura legada e serviços digitais.

Valor de negócio para comunicação empresarial

Uma solução FXS e FXO bem planejada ajuda a proteger investimentos enquanto moderniza a voz. Em vez de substituir todos os dispositivos analógicos imediatamente, empresas podem reutilizar telefones, fax, linhas PSTN e conexões PBX por uma arquitetura controlada.

A abordagem é valiosa para call centers, filiais, hotéis, fábricas, escolas, hospitais, logística, prédios públicos e instalações industriais. Ela reduz risco de migração, mantém serviços essenciais online e cria ponte prática entre voz legada e comunicação IP.

Para decisores, o valor não é apenas compatibilidade técnica. Uma boa solução pode reduzir custos, encurtar a migração, proteger números existentes, apoiar fallback de emergência e simplificar upgrades faseados. Para TI e telecom, cria caminho gerenciável até comunicação IP centralizada.

FAQ

Um gateway analógico resolve todos os problemas de linhas de cobre antigas?

Não. Ele converte e gerencia a conexão, mas não corrige totalmente baixa qualidade da operadora, cabos danificados por água, aterramento ruim ou fiação antiga instável. Testes físicos continuam necessários.

Por que um fax precisa de teste especial após a migração?

Fax é mais sensível que voz. Mesmo com chamadas claras, o fax pode falhar por codecs, perda de pacotes, atraso ou falta de suporte adequado. Testes reais devem ocorrer antes da aceitação.

Toda filial deve usar o mesmo número de portas FXS e FXO?

Não. A quantidade depende dos dispositivos e linhas reais. Uma filial com muitos telefones analógicos pode precisar de mais FXS, enquanto outra focada em linhas PSTN de backup pode precisar de mais FXO.

Como a manutenção pode evitar confusão futura?

Cada porta deve registrar tipo de interface, número da porta, dispositivo ou linha conectada, ramal ou tronco, caminho do cabo e finalidade do serviço. Etiquetas claras reduzem o tempo de diagnóstico.

Quando um gateway misto FXS e FXO é adequado?

Quando um local precisa tanto de acesso para terminais analógicos quanto de acesso a linhas PSTN. Em sistemas maiores, gateways separados podem facilitar expansão, manutenção e isolamento durante troubleshooting.
