Os interruptores-seccionadores de carga de alta tensão são dispositivos de manobra utilizados em sistemas de distribuição de energia de média e alta tensão para estabelecer, suportar e interromper a corrente de carga sob condições de serviço especificadas. São comumente aplicados em anéis de distribuição (RMU), subestações de distribuição, linhas aéreas, sistemas industriais, alimentadores de transformadores, redes subterrâneas, subestações de energias renováveis e projetos de automação de distribuição de concessionárias.
Um interruptor-seccionador de carga não é o mesmo que um disjuntor. Sua função principal é a comutação de carga e o seccionamento, enquanto um disjuntor é projetado para interromper correntes de falta. Em muitos sistemas de distribuição, os interruptores-seccionadores de carga são usados em conjunto com fusíveis, relés de proteção, seccionadores, interruptores de terra, intertravamentos e dispositivos de controle para apoiar a operação segura e a distribuição confiável de energia.
Um interruptor-seccionador de carga de alta tensão proporciona uma comutação controlada da corrente de carga normal, mas deve ser selecionado, operado e mantido de acordo com sua capacidade nominal e as regras de segurança do sistema elétrico.
Significado Básico de um Interruptor-Seccionador de Carga de Alta Tensão
Um interruptor-seccionador de carga de alta tensão é um dispositivo mecânico de manobra projetado para abrir e fechar circuitos elétricos enquanto o circuito transporta corrente de carga. Ele permite que operadores ou sistemas de controle energizem, desenergizem, seccionem ou transfiram partes de uma rede de distribuição sob condições normais de operação.
Em sistemas elétricos práticos, o termo "alta tensão" pode ser usado de forma diferente por região e indústria. Muitos interruptores-seccionadores de carga em aplicações de distribuição são encontrados em classes de tensão acima de 1 kV, especialmente em redes de média tensão, como sistemas de 6 kV, 10 kV, 11 kV, 12 kV, 24 kV, 33 kV e 35 kV. A classe de tensão exata, o nível de isolamento, a corrente nominal e o regime de manobra devem corresponder ao projeto e às normas aplicáveis.
Função de Comutação de Carga
A principal função do dispositivo é comutar a corrente de carga. Isso significa que ele pode interromper a corrente que flui durante o serviço normal, como a corrente de carga do transformador, a corrente de carga do alimentador, a corrente de carga do cabo ou a corrente de carga da linha de distribuição, dentro de sua capacidade nominal.
Esta função é importante porque abrir um circuito de alta tensão sob carga cria um arco elétrico. Um interruptor-seccionador de carga inclui uma estrutura de controle de arco para que o arco possa ser gerenciado e extinto com segurança dentro das condições nominais de comutação.
Isolamento e Seccionamento
Muitos interruptores-seccionadores de carga são usados para isolar uma seção de alimentador, transformador, ramal de cabo ou segmento de rede em anel após a corrente de carga ter sido interrompida. Em redes de distribuição, o seccionamento ajuda a limitar a área afetada durante a manutenção ou recuperação de faltas.
O isolamento deve ser claramente visível ou indicado de forma confiável de acordo com o projeto do equipamento de manobra. Para trabalhos de manutenção, o isolamento por si só não é suficiente; a verificação de ausência de tensão, aterramento, procedimentos de bloqueio e autorização de trabalho também são exigidos de acordo com as regras do local.
Princípio de Operação
O princípio de operação de um interruptor-seccionador de carga baseia-se no movimento rápido dos contatos e na extinção do arco. Quando o interruptor abre sob carga, os contatos móvel e fixo se separam. Um arco elétrico se forma entre os contatos porque a corrente continua a fluir através de gás ionizado ou meio de arco por um curto período.
O interruptor deve então alongar, resfriar, dividir, soprar ou extinguir o arco para que a corrente pare com segurança. O método de extinção do arco depende do projeto do interruptor. Projetos comuns podem usar ar, gás, vácuo, óleo em equipamentos mais antigos ou outras estruturas de controle de arco.
Abertura dos Contatos e Formação do Arco
Quando o interruptor está fechado, a corrente flui através do caminho condutor principal. Durante a abertura, os contatos se separam rapidamente. Como o circuito possui indutância e energia elétrica, a corrente não para instantaneamente. Isso produz um arco.
Se o arco não for controlado, pode danificar contatos, isolamento e equipamentos próximos. Também pode criar sérios riscos à segurança. Portanto, o interruptor-seccionador de carga deve ter uma capacidade de interrupção nominal adequada à corrente de carga esperada e ao regime de operação.
Extinção do Arco
A extinção do arco é o processo de interromper o arco e restaurar o isolamento entre os contatos abertos. Diferentes projetos de interruptores usam diferentes métodos. Interruptores-seccionadores a ar podem usar câmaras de extinção, chifres de arco ou câmaras de sopro. Projetos isolados a gás podem usar fluxo de gás e propriedades de isolamento. Os interruptores a vácuo extinguem o arco dentro de uma câmara selada a vácuo.
O objetivo é o mesmo: interromper a corrente de carga sem permitir que o arco continue ou religue além dos limites seguros. O interruptor deve ser testado e classificado para a tensão, corrente, frequência e regime de manobra pretendidos.
Mecanismo de Energia Armazenada
Muitos interruptores-seccionadores de carga usam um mecanismo de mola ou energia armazenada. O operador carrega o mecanismo manualmente ou eletricamente, e o mecanismo libera energia para mover os contatos rapidamente.
O movimento rápido e consistente dos contatos é importante porque o movimento manual lento pode aumentar o tempo de arco e reduzir a confiabilidade da comutação. Mecanismos de energia armazenada ajudam a tornar a velocidade de comutação menos dependente do movimento da mão do operador.
Posições Aberto, Fechado e Aterrado
Alguns projetos de equipamentos de manobra oferecem múltiplas posições, como fechado, aberto e aterrado. A posição fechada conecta o circuito. A posição aberta separa o circuito. A posição aterrada conecta o lado do circuito isolado à terra através de um interruptor de terra.
A indicação de posição deve ser clara e confiável. Intertravamentos são frequentemente usados para evitar operações inseguras, como fechar um interruptor de terra em um circuito energizado ou fechar o interruptor-seccionador de carga enquanto o interruptor de terra está engatado.

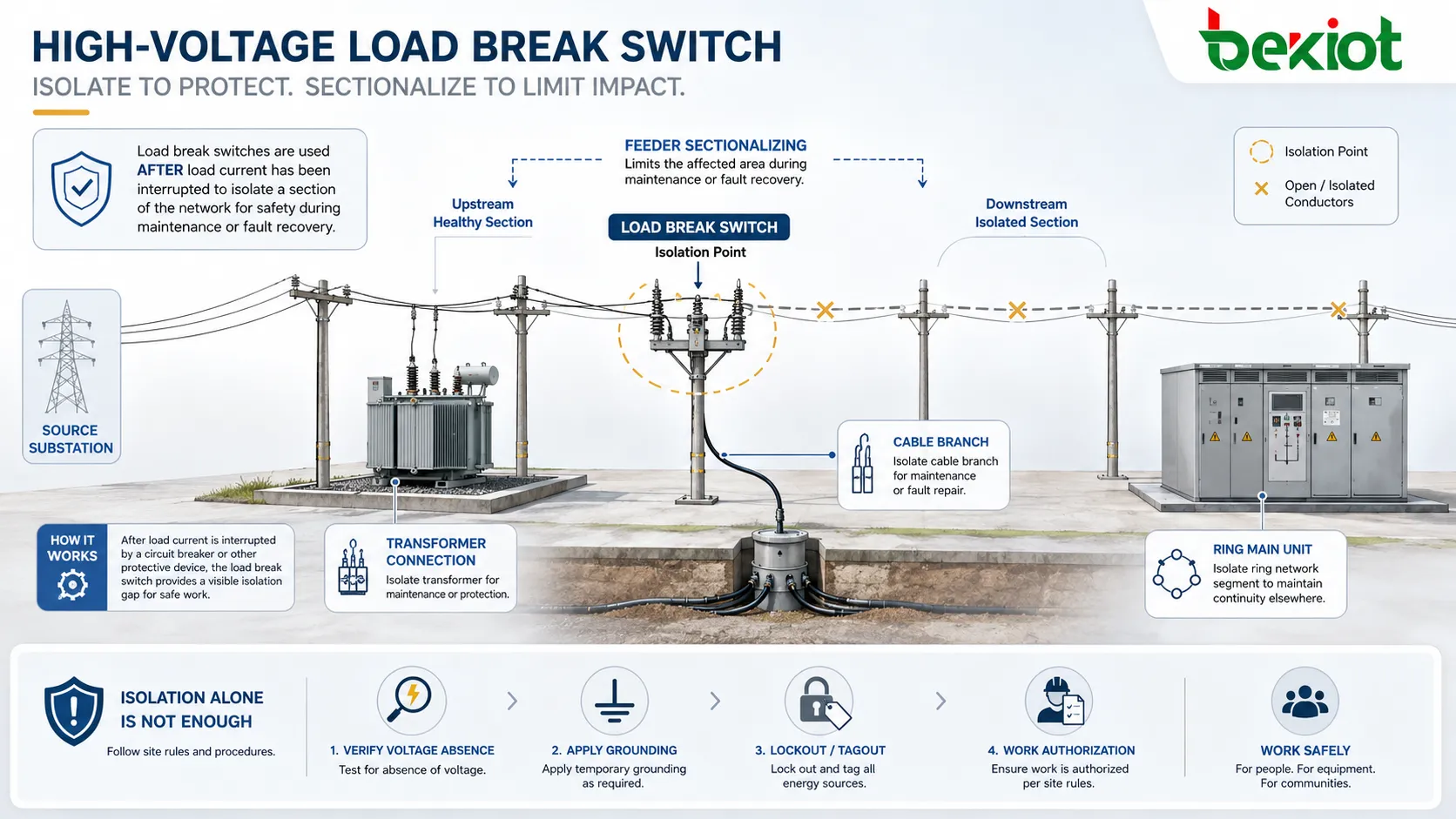

Principais Componentes Estruturais
Um interruptor-seccionador de carga de alta tensão é construído a partir de componentes elétricos, mecânicos, de isolamento e controle. A estrutura exata depende se o interruptor é interno, externo, isolado a ar, isolado a gás, montado em poste, encapsulado em metal ou integrado em uma unidade de anel (RMU).
Contatos Principais
Os contatos principais transportam a corrente normal de operação quando o interruptor está fechado. Eles devem ter baixa resistência, capacidade térmica adequada e resistência mecânica suficiente.
O desgaste dos contatos, oxidação, alinhamento inadequado ou superaquecimento podem reduzir a confiabilidade. A inspeção e manutenção regulares devem seguir as instruções do fabricante e a política de manutenção do local.
Sistema de Extinção de Arco
O sistema de extinção de arco controla o arco durante a abertura. Pode incluir corrediças de arco, câmaras de extinção, câmaras de interrupção, caminhos de fluxo de gás, ampolas a vácuo ou estruturas resistentes ao arco.
Esta parte é crítica para a comutação segura de carga. Se o sistema de extinção de arco estiver danificado ou contaminado, o interruptor pode falhar ao interromper a corrente de carga com segurança.
Sistema de Isolamento
O sistema de isolamento separa as partes vivas das partes metálicas aterradas, condutores fase-fase e superfícies acessíveis. O isolamento pode incluir distância no ar, isolamento sólido, isolamento gasoso, porcelana, resina epóxi ou materiais compósitos.
O desempenho do isolamento pode ser afetado por umidade, poeira, poluição, envelhecimento, danos mecânicos, descargas parciais e instalação incorreta. As condições ambientais devem ser consideradas durante a seleção e manutenção.
Mecanismo de Acionamento
O mecanismo de acionamento transfere a ação manual ou motorizada para o movimento dos contatos. Pode incluir alavancas, eixos, molas, travas, tirantes, motores, contatos auxiliares e indicadores de posição mecânicos.
O mecanismo deve operar de forma suave e consistente. Qualquer rigidez, som anormal, curso incompleto ou incompatibilidade de posição deve ser investigado por pessoal qualificado antes de continuar a operação.
Intertravamentos e Indicação
Os intertravamentos ajudam a prevenir sequências de manobra inseguras. Os indicadores de posição mostram se o interruptor está aberto, fechado ou aterrado. Contatos auxiliares podem enviar sinais de estado para sistemas de monitoramento, plataformas SCADA ou unidades de controle remoto.
A indicação confiável é essencial porque os operadores devem conhecer o estado real do interruptor antes de realizar atividades de manobra, teste, aterramento ou manutenção.
Tipos de Interruptores-Seccionadores de Carga
Os interruptores-seccionadores de carga podem ser classificados por meio de isolamento, ambiente de instalação, método de operação e aplicação. Cada tipo tem diferentes vantagens e limitações.
Interruptor-Seccionador de Carga Isolado a Ar
Os interruptores-seccionadores de carga isolados a ar usam o ar como meio de isolamento primário. Geralmente são simples, visíveis e mais fáceis de inspecionar. Podem ser usados em equipamentos de manobra internos, sistemas externos montados em postes ou equipamentos de distribuição, dependendo do projeto.
Os projetos isolados a ar exigem distâncias de isolamento adequadas e podem ser mais afetados por poluição, umidade, sal, poeira e exposição ambiental. As condições de manutenção e instalação são importantes para a confiabilidade a longo prazo.
Interruptor-Seccionador de Carga Isolado a Gás
Os interruptores-seccionadores de carga isolados a gás são comumente encontrados em unidades de anel compactas e equipamentos de manobra encapsulados. Os componentes de manobra são colocados dentro de um tanque selado preenchido com gás isolante ou meio de isolamento alternativo, dependendo do projeto do produto.
Este projeto pode reduzir os requisitos de espaço e melhorar a proteção contra condições ambientais externas. No entanto, exige monitoramento cuidadoso da integridade do invólucro, da condição do gás quando aplicável e das regras de manutenção específicas do fabricante.
Interruptor-Seccionador de Carga a Vácuo
Os interruptores-seccionadores de carga a vácuo usam interruptores a vácuo para extinguir o arco. A tecnologia de comutação a vácuo é amplamente utilizada devido ao seu forte desempenho de interrupção e ambiente de arco confinado.
A condição do interruptor a vácuo, o curso mecânico, a indicação de desgaste dos contatos e a coordenação do isolamento devem ser verificados de acordo com o procedimento de manutenção do fabricante.
Interruptor-Seccionador de Carga Combinado com Fusível
Alguns conjuntos de interruptores-seccionadores de carga são combinados com fusíveis de alta tensão. O interruptor lida com a comutação normal de carga, enquanto o fusível fornece proteção contra curto-circuito para equipamentos como transformadores.
Esta combinação é comum na proteção de transformadores de distribuição. A seleção correta do fusível, o mecanismo de percussor, a lógica de operação por fase e a coordenação com a proteção a montante são importantes para uma aplicação segura.
Interruptor-Seccionador de Carga vs Disjuntor
Um interruptor-seccionador de carga e um disjuntor controlam circuitos elétricos, mas suas funções são diferentes. Confundi-los pode criar sérios problemas de projeto e segurança.
| Item | Interruptor-Seccionador de Carga | Disjuntor |
|---|---|---|
| Função principal | Comuta a corrente de carga normal e isola circuitos | Interrompe a corrente normal e a corrente de falta |
| Interrupção de falta | Geralmente não projetado para interromper alta corrente de curto-circuito sozinho | Projetado e classificado para interrupção de corrente de falta |
| Função de proteção | Frequentemente usado com fusíveis ou proteção a montante | Geralmente trabalha com relés de proteção ou unidades de disparo |
| Uso comum | Alimentadores de transformadores, redes em anel, seccionamento, comutação de carga | Proteção de alimentadores, proteção de geradores, entradas principais, eliminação de faltas |
| Custo e complexidade | Frequentemente mais simples e mais econômico para funções de comutação adequadas | Mais complexo devido aos requisitos de interrupção de falta e proteção |
Por que a Diferença é Importante
Um interruptor-seccionador de carga deve ser usado apenas dentro de sua capacidade de comutação nominal. Se uma corrente de falta precisar ser interrompida, o sistema deve contar com um disjuntor, fusível ou dispositivo de proteção devidamente classificado.
A aplicação incorreta pode expor equipamentos e pessoal a riscos severos de arco, mecânicos, térmicos e elétricos. A seleção do equipamento deve sempre ser revisada por engenheiros eletricistas qualificados.
Coordenação com Dispositivos de Proteção
Em muitos sistemas, o interruptor-seccionador de carga faz parte de um esquema de proteção coordenado. Disjuntores a montante, fusíveis limitadores de corrente, relés, religadores e configurações de proteção podem trabalhar juntos para eliminar faltas e isolar seções afetadas.
A coordenação da proteção deve considerar níveis de curto-circuito, corrente de inrush do transformador, corrente de carga, curvas dos fusíveis, ajustes dos relés, seletividade e método de aterramento do sistema.
Aplicações na Distribuição de Energia

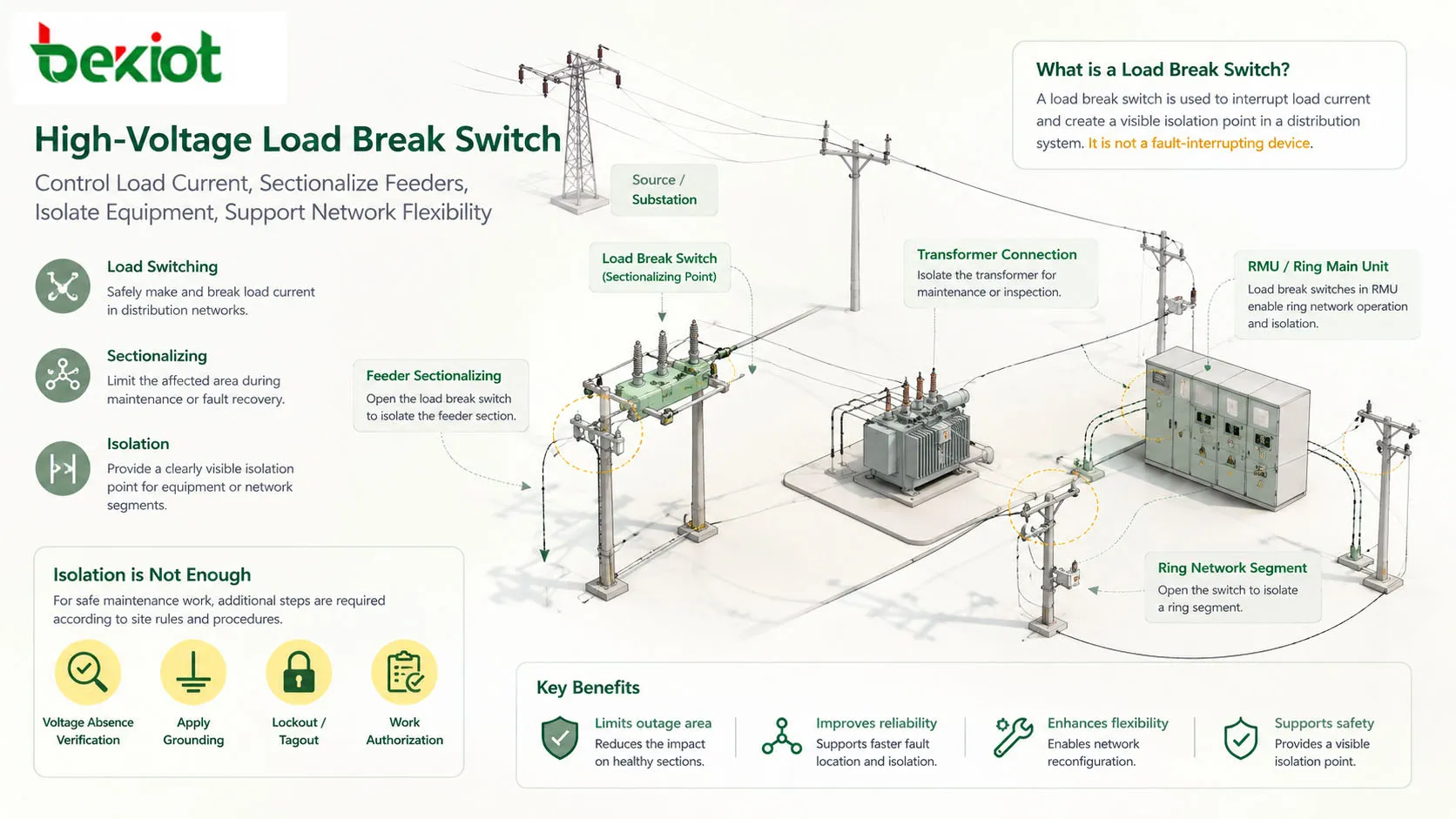

Os interruptores-seccionadores de carga de alta tensão são amplamente utilizados porque fornecem funções práticas de comutação e seccionamento em redes de distribuição. Seu valor é especialmente evidente onde os operadores precisam controlar o fluxo de carga e isolar partes de uma rede com segurança.
Unidades de Anel (RMU)
As unidades de anel frequentemente usam interruptores-seccionadores de carga para controlar os alimentadores de entrada e saída em redes de distribuição em anel. Isso permite que concessionárias e operadores de instalações seccionem faltas, transfiram caminhos de alimentação e mantenham a continuidade do serviço.
Em projetos compactos de RMU, o interruptor-seccionador de carga pode ser integrado a interruptores de terra, fusíveis, compartimentos de cabos, indicadores de tensão, intertravamentos e dispositivos de monitoramento remoto.
Alimentadores de Transformadores de Distribuição
Os interruptores-seccionadores de carga são comumente usados em alimentadores de transformadores. Eles permitem que o transformador seja desconectado da rede de alta tensão sob condições normais de carga. Quando combinados com fusíveis, também podem fornecer proteção contra faltas no transformador.
A seleção do interruptor e do fusível deve corresponder à corrente nominal do transformador, corrente de inrush, nível de falta esperado e requisitos de coordenação da proteção.
Linhas de Distribuição Aéreas
Interruptores-seccionadores de carga externos montados em postes podem ser usados para seccionamento de alimentadores aéreos, controle de ramais e isolamento para manutenção. Eles ajudam as concessionárias a isolar seções menores de uma rede em vez de desconectar uma área maior.
O equipamento externo deve ser selecionado de acordo com o clima, poluição, exposição a raios, resistência mecânica, altura de operação e prática local da concessionária.
Sistemas Industriais
As instalações industriais usam interruptores-seccionadores de carga em subestações, alimentadores de produção, áreas de controle de motores, salas de transformadores e armários de distribuição de energia. Eles ajudam a gerenciar o isolamento de equipamentos, a comutação de alimentadores e o planejamento da manutenção.
Os ambientes industriais podem ter poeira, vibração, atmosfera corrosiva, altos níveis de falta, necessidades frequentes de comutação e procedimentos de segurança rigorosos. A seleção do equipamento deve refletir essas condições do local.
Projetos de Energias Renováveis e Infraestrutura
Usinas solares, parques eólicos, sistemas de armazenamento de energia por bateria, sistemas ferroviários, aeroportos, túneis, portos e centros de dados podem usar interruptores-seccionadores de carga em redes de coleta e distribuição de média tensão.
Esses projetos geralmente exigem equipamentos de manobra compactos, operação remota, monitoramento de condição, alta confiabilidade e procedimentos de manutenção claros.
Princípios de Segurança Antes de Qualquer Operação
A manobra em alta tensão é perigosa. Os princípios de operação e procedimentos de segurança devem ser definidos por pessoal eletricista qualificado, instruções operacionais aprovadas, manuais de equipamentos, avaliação de risco do local e regulamentos locais. O conteúdo a seguir é uma visão geral da gestão de segurança, não um substituto para autorização formal ou procedimentos de campo.
Apenas Pessoal Qualificado
Os interruptores-seccionadores de carga de alta tensão devem ser operados, inspecionados, testados e mantidos apenas por pessoal treinado e autorizado. Os trabalhadores devem entender o tipo de equipamento, o diagrama unifilar, a tensão nominal, o regime de manobra, a lógica de intertravamento, as condições de falta e as regras de resposta a emergências.
Pessoal não qualificado não deve abrir compartimentos de equipamentos de manobra, contornar intertravamentos, operar dispositivos de alta tensão expostos ou tentar solucionar problemas. Os sistemas de alta tensão podem causar choque elétrico fatal, lesão por arco elétrico, queimaduras, pressão de explosão e explosão de equipamentos.
Seguir Ordens de Manobra Aprovadas
As operações de manobra devem seguir ordens de manobra aprovadas ou bilhetes de operação. Esses documentos definem a operação pretendida, a identificação do equipamento, a sequência, a autorização, o método de comunicação e as etapas de confirmação.
As ordens de manobra ajudam a prevenir operações em compartimento errado, isolamento de alimentador errado, retroalimentação não planejada e energização insegura. Em sistemas complexos, suposições verbais nunca devem substituir procedimentos escritos verificados.
Confirmar a Identificação do Equipamento
Antes de qualquer operação, o nome do equipamento, o número do alimentador, a etiqueta do painel, a posição do interruptor, o diagrama do circuito e o alvo da operação devem ser confirmados. Muitos acidentes acontecem porque o dispositivo errado é operado.
Etiquetas claras, diagramas miméticos, indicação SCADA, marcações de painel e desenhos do local devem ser consistentes. Se a identificação não for clara, a operação deve parar até que o problema seja resolvido pelo pessoal autorizado.
Usar Equipamento de Proteção Individual Adequado
O equipamento de proteção individual deve corresponder à avaliação de risco de arco elétrico e choque. Dependendo do local e da tarefa, isso pode incluir roupas com classificação de arco, proteção facial, luvas isolantes, capacete de segurança, calçado de segurança, proteção auditiva e ferramentas isoladas.
O EPI é a última linha de defesa, não a primeira. O projeto seguro do sistema, a desenergização, os intertravamentos, a operação remota, as barreiras e os procedimentos corretos devem reduzir a exposição sempre que possível.
Estrutura Geral dos Procedimentos de Segurança
Os procedimentos de segurança para operação de interruptores-seccionadores de carga devem ser desenvolvidos a partir do manual real do equipamento e do programa de segurança elétrica do local. Uma estrutura geral inclui planejamento, autorização, isolamento, verificação, aterramento, operação, monitoramento e documentação.
Planejamento e Avaliação de Riscos
Antes de manobrar, a equipe deve entender por que a operação é necessária, qual equipamento será afetado, se a corrente de carga está dentro da classificação do interruptor, se o equipamento a jusante pode retroalimentar e quais perigos estão presentes.
A avaliação de riscos deve considerar a energia do arco elétrico, o limite de choque, o aterramento do sistema, a energia armazenada, a condição do controle remoto, o clima para operação externa, as restrições de acesso e o possível impacto sobre usuários ou produção.
Autorização e Comunicação
A manobra em alta tensão deve ser autorizada por pessoal responsável. A comunicação entre despachantes, operadores, equipes de manutenção e departamentos afetados deve ser clara e registrada quando necessário.
Em operações com várias pessoas, as funções devem ser definidas. Uma pessoa pode emitir a ordem de manobra, outra pode operar e outra pode verificar o estado, dependendo da prática do local.
Isolamento e Bloqueio
Quando o equipamento precisar ser trabalhado, o isolamento deve remover todas as fontes possíveis de energia perigosa. O bloqueio e a etiquetagem devem ser aplicados de acordo com o procedimento de controle de energia aprovado.
O isolamento deve considerar a alimentação normal, a alimentação alternativa, as fontes de retroalimentação, as fontes geradoras, os bancos de capacitores, os transformadores, os circuitos auxiliares, a energia de controle e a energia elétrica armazenada.
Teste de Ausência de Tensão
Antes de aterrar ou tocar em equipamentos que se espera estarem desenergizados, o pessoal qualificado deve verificar a ausência de tensão usando equipamento e procedimento de teste aprovados.
O teste de tensão deve ser realizado com cuidado porque um teste incorreto pode criar falsa confiança. A condição do testador, sua classificação, método e ponto de acesso devem corresponder ao equipamento e à classe de tensão.
Aplicar Aterramento Quando Necessário
O aterramento é usado para proteger os trabalhadores contra energização inesperada, tensão induzida, carga armazenada ou retroalimentação. Alguns equipamentos de manobra incluem interruptores de terra integrados, enquanto outros sistemas podem exigir equipamento de aterramento portátil.
Os procedimentos de aterramento devem seguir as regras do local. O ponto de aterramento, a sequência, a classificação do equipamento e o método de verificação devem ser definidos por pessoal qualificado em segurança elétrica.
Registrar a Operação
As operações de manobra devem ser registradas. O registro pode incluir data, hora, operador, ID do equipamento, número da ordem de manobra, posição inicial, posição final, anormalidades encontradas, alarmes e resultados de confirmação.
Bons registros apoiam a rastreabilidade, a investigação de incidentes, o planejamento da manutenção e a revisão futura das manobras.
Perigos Comuns e Controles de Risco
A operação de interruptores-seccionadores de carga de alta tensão pode envolver vários perigos. Compreender esses perigos ajuda as equipes a projetar procedimentos mais seguros e selecionar equipamentos adequados.
Arco Elétrico e Explosão de Arco
O arco elétrico pode liberar calor intenso, luz, som e pressão. A explosão de arco pode criar força mecânica e detritos voadores. Esses perigos podem ocorrer durante falha do equipamento, operação incorreta, ruptura do isolamento ou manobra de falta.
O controle de risco pode incluir equipamentos de manobra resistentes a arco, operação remota, manutenção adequada, intertravamentos, barreiras, estudo de arco elétrico, EPI e procedimentos de manobra rigorosos.
Choque Elétrico
O choque elétrico pode ocorrer quando uma pessoa toca em partes energizadas ou entra em distância de aproximação insegura. A alta tensão também pode saltar através do ar se a distância de isolamento for inadequada.
A prevenção de choques requer barreiras, isolamento, acesso restrito, verificação de tensão, ferramentas adequadas, limites de aproximação seguros, aterramento e pessoal treinado.
Retroalimentação e Energia Armazenada
A retroalimentação pode vir de geradores, transformadores, capacitores, alimentadores paralelos, sistemas de energia renovável, sistemas UPS ou equipamentos conectados. A energia armazenada pode permanecer após o circuito principal ser aberto.
Os procedimentos devem identificar todas as fontes de energia possíveis antes do início do trabalho. Supor que um único interruptor aberto torna o equipamento seguro pode ser perigoso.
Falha Mecânica
Os mecanismos do interruptor podem falhar devido a desgaste, corrosão, falta de lubrificação, desalinhamento, molas quebradas, tirantes danificados ou manutenção inadequada. A falha mecânica pode impedir a abertura total, o fechamento total ou a indicação correta da posição.
Força de operação anormal, movimento incompleto, ruído incomum ou indicação inconsistente devem ser tratados como um sinal de alerta. O equipamento deve ser inspecionado por pessoal qualificado antes de ser usado novamente.
Considerações de Inspeção e Manutenção
A manutenção mantém os interruptores-seccionadores de carga confiáveis e seguros. O cronograma de manutenção deve seguir as instruções do fabricante, as condições do local, a frequência de manobra, a exposição ambiental e os padrões da concessionária ou instalação.
Inspeção Visual
A inspeção visual pode incluir a verificação da condição do invólucro, etiquetas, corrosão, contaminação, umidade, danos, peças soltas, indicadores de posição, alavancas de operação, estado do interruptor de terra e condição do compartimento de cabos.
Para equipamentos externos, a inspeção também deve considerar vedações climáticas, isoladores, danos por pássaros, vegetação, danos por raios e depósitos de poluição.
Verificação de Operação Mecânica
As verificações mecânicas confirmam que o mecanismo de acionamento se move corretamente e que os indicadores correspondem à posição real do interruptor. O mecanismo não deve emperrar, travar ou exigir força anormal.
Apenas pessoal autorizado deve realizar verificações de operação. Alguns testes podem exigir desenergização ou procedimentos especiais, dependendo do tipo de equipamento.
Condição dos Contatos e do Interruptor de Extinção
O desgaste dos contatos e a condição do interruptor de extinção afetam o desempenho da comutação. Dependendo do projeto, a manutenção pode incluir a verificação da resistência de contato, indicadores de desgaste, condição do interruptor a vácuo ou estado do invólucro isolado a gás.
Essas verificações devem ser realizadas com instrumentos de teste adequados e métodos aprovados pelo fabricante. Testes incorretos podem danificar o equipamento ou criar condições inseguras.
Teste de Isolamento
A condição do isolamento é importante para equipamentos de alta tensão. Os testes podem incluir resistência de isolamento, suportabilidade em frequência industrial, avaliação de descargas parciais ou outros métodos, dependendo do programa de manutenção.
A tensão de teste, o método de conexão, o processo de descarga e os limites de segurança devem ser controlados por pessoal qualificado em ensaios elétricos.
Fatores de Seleção para Projetos de Engenharia
A escolha de um interruptor-seccionador de carga de alta tensão requer avaliação de engenharia. O dispositivo deve corresponder às classificações elétricas, condições ambientais, regime de operação, método de instalação, coordenação da proteção e requisitos de segurança.
| Fator de Seleção | Por que é Importante | O que Verificar |
|---|---|---|
| Tensão nominal | Deve corresponder à tensão do sistema e ao nível de isolamento | Tensão nominal, tensão suportável, nível de impulso |
| Corrente nominal | Deve transportar a carga esperada sem superaquecimento | Corrente contínua, elevação de temperatura, classificação do barramento |
| Capacidade de interrupção | Deve interromper a corrente de carga nominal com segurança | Corrente de carga, corrente de carga do cabo, regime de comutação do transformador |
| Suportabilidade de curta duração | Deve tolerar a corrente de falta até a proteção atuar | Corrente de curta duração, corrente de pico suportável, coordenação da proteção |
| Ambiente de instalação | Determina o invólucro, isolamento e necessidades de manutenção | Interno, externo, nível de poluição, umidade, altitude, temperatura |
| Método de operação | Afeta a segurança e a automação | Manual, motorizado, controle remoto, interface SCADA, intertravamentos |
Classificação Elétrica
O interruptor deve ser classificado para a tensão do sistema, corrente de carga, frequência, nível de isolamento e regime de manobra. Não deve ser selecionado apenas pela tensão nominal.
Os engenheiros devem revisar a aplicação real, incluindo a energização do transformador, carga da linha, carga do cabo, comutação em anel e as condições de serviço esperadas.
Adequação Ambiental
Os ambientes interno e externo têm requisitos diferentes. Os equipamentos externos podem necessitar de invólucros à prova de intempéries, materiais resistentes a UV, proteção contra corrosão, isolamento resistente à poluição e robustez mecânica.
Os locais industriais podem exigir proteção adicional contra poeira, produtos químicos, vibração, calor, umidade ou atmosferas explosivas, quando aplicável.
Automação e Monitoramento
Os sistemas de distribuição modernos podem exigir operação motorizada, indicação remota de estado, contatos auxiliares, indicadores de falta, sensores de tensão, sensores de corrente e integração SCADA.
A operação remota pode melhorar a segurança, reduzindo a exposição direta, mas a lógica de controle, a cibersegurança, os intertravamentos e a confiabilidade da comunicação devem ser projetados corretamente.
Erros Comuns a Evitar
Um erro comum é usar um interruptor-seccionador de carga como se fosse um disjuntor. Não se deve esperar que um interruptor-seccionador de carga interrompa uma alta corrente de falta, a menos que faça parte de um conjunto interruptor-fusível ou proteção devidamente classificado.
Outro erro é ignorar o estado dos intertravamentos. Os intertravamentos são recursos de segurança, não inconvenientes. Contorná-los pode criar condições perigosas, como fechar sobre terra ou aterrar um circuito energizado.
Um terceiro erro é confiar apenas na indicação do painel sem verificação ao se preparar para a manutenção. A indicação de posição é importante, mas a segurança da manutenção também requer isolamento adequado, teste, aterramento e autorização.
Um quarto erro é negligenciar a manutenção ambiental. Poeira, umidade, corrosão e poluição podem reduzir o desempenho do isolamento e a confiabilidade mecânica ao longo do tempo.
Perguntas Frequentes
Um interruptor-seccionador de carga pode interromper corrente de curto-circuito?
Um interruptor-seccionador de carga padrão geralmente é destinado à comutação da corrente de carga nominal, não à interrupção de alta corrente de curto-circuito. A interrupção de corrente de falta geralmente requer um disjuntor, fusível ou combinação interruptor-fusível devidamente classificado para essa função.
Por que um interruptor de terra é usado com equipamento de manobra a interruptor-seccionador de carga?
Um interruptor de terra fornece uma conexão controlada à terra para uma seção de circuito isolada. Ele ajuda a proteger os trabalhadores contra tensão induzida, carga armazenada ou energização inesperada quando aplicado de acordo com os procedimentos de segurança aprovados.
O que deve ser verificado se o indicador de posição do interruptor parecer inconsistente?
A operação deve parar e a condição deve ser investigada por pessoal qualificado. As possíveis causas incluem falha na ligação mecânica, curso incompleto, incompatibilidade de contato auxiliar, desgaste mecânico ou dano ao indicador.
Os interruptores-seccionadores de carga de alta tensão podem ser operados remotamente?
Sim, muitas unidades modernas suportam operação motorizada e remota. O controle remoto deve incluir feedback de estado confiável, intertravamentos, segurança da comunicação, controle local de emergência e autorização de operação clara.
Como o ambiente afeta a vida útil de um interruptor-seccionador de carga?
Umidade, poeira, sal, poluição industrial, extremos de temperatura, vibração e corrosão podem afetar o isolamento, contatos, mecanismos, vedações e invólucros. Os intervalos de manutenção devem refletir as condições reais do local.
Quais documentos devem estar disponíveis antes dos trabalhos de manutenção?
Os documentos importantes incluem diagramas unifilares, ordens de manobra, procedimento de bloqueio/etiquetagem, manual do equipamento, registros de teste, configurações de proteção, informações de arco elétrico quando aplicável, procedimento de aterramento e histórico de manutenção.
