Os rádios bidirecionais são amplamente usados em segurança, resposta a emergências, operações industriais, transporte, construção, portos, serviços públicos e coordenação de eventos. Eles são rápidos, confiáveis e familiares para equipes de campo. No entanto, normalmente funcionam em modo half-duplex: uma pessoa pressiona o botão push-to-talk, fala, solta o botão e espera a resposta dos demais.

Salas de conferência, sistemas de sonorização e mixers de áudio geralmente funcionam de outra forma. Eles estão mais próximos de ambientes full-duplex ou de áudio aberto, nos quais microfones, alto-falantes e processadores de áudio podem enviar e receber som continuamente. Quando um projeto precisa conectar rádios portáteis ou rádios veiculares a um mixer de conferência, o principal desafio não é apenas a fiação de áudio. O verdadeiro desafio é lidar corretamente com o controle PTT, a direção do áudio, a conversão SIP e o isolamento do sistema.

Por que um simples cabo de áudio não é suficiente

O lado do rádio tem entrada e saída de áudio

À primeira vista, a integração pode parecer simples. Um rádio bidirecional tem entrada e saída de áudio. Um mixer de conferência também tem entrada e saída de áudio. Pode parecer que um cabo personalizado conecta diretamente os dois sistemas.

Essa ideia é apenas parcialmente correta. Enviar o áudio do rádio para o mixer geralmente não é a parte mais difícil. O mixer pode receber áudio do rádio por meio de uma interface adequada, correspondência de nível e projeto correto de cabeamento. A dificuldade real aparece quando a sala de conferência precisa enviar áudio de volta ao canal de rádio.

O sinal ausente é o controle PTT

Um rádio normalmente não transmite apenas porque há áudio presente. Antes de falar, o lado do rádio deve assumir o direito de transmissão ativando o sinal PTT. Em um rádio portátil ou veicular, isso normalmente é feito pressionando um botão ou acionando uma linha de controle.

Um mixer de conferência padrão não fornece controle PTT para rádio. Ele emite áudio, mas não sabe quando pressionar a tecla de transmissão do rádio. Sem tratamento correto de PTT, o áudio da conferência pode não ser enviado ao grupo de rádio, ou a transmissão pode se tornar instável e difícil de gerenciar.

Na integração entre rádio e conferência, a conexão de áudio é apenas uma parte do projeto. O sistema também deve gerenciar controle de fala, conversão SIP, atraso, aterramento e implantação física.

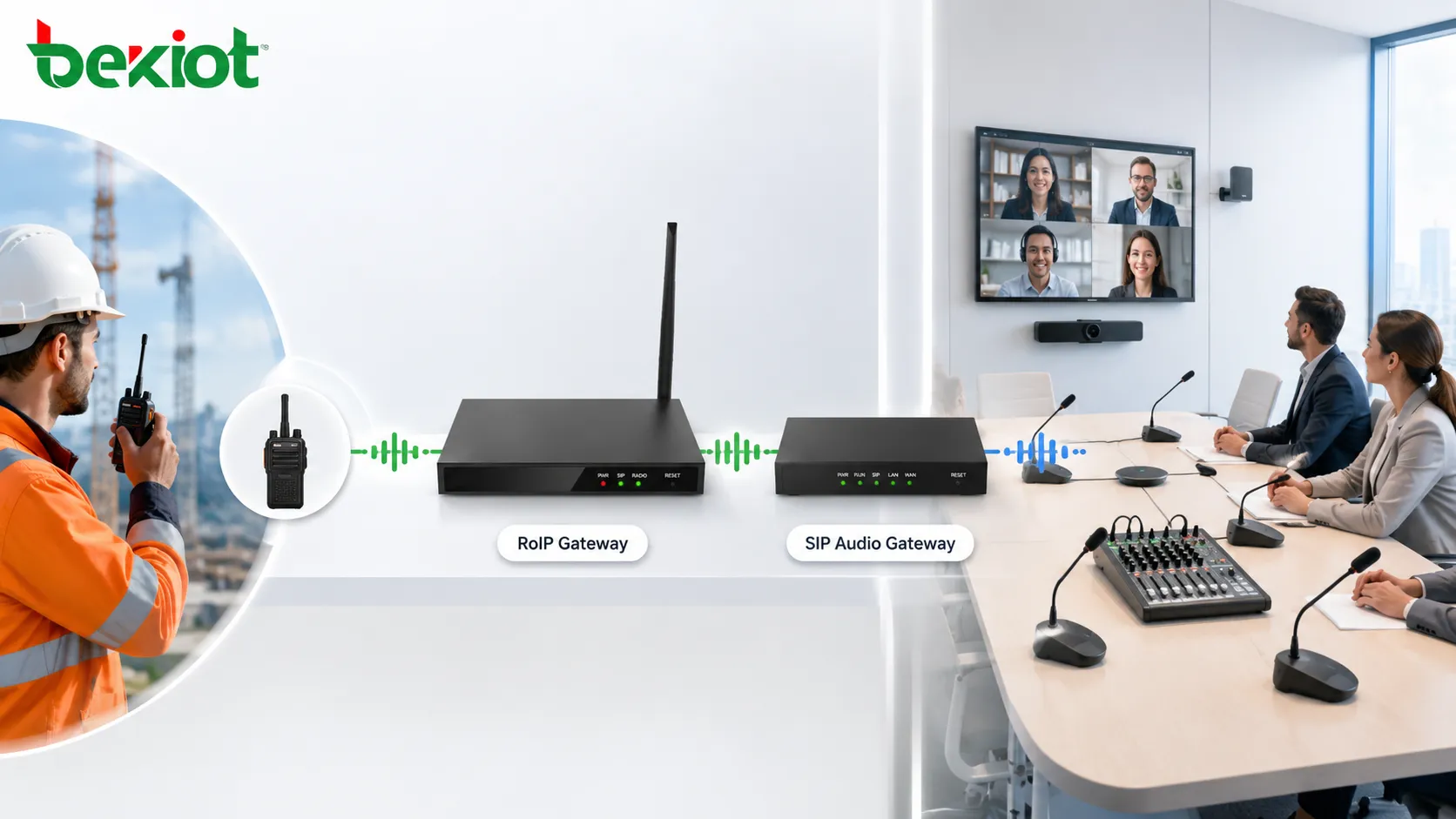

Uma arquitetura prática baseada em gateways

Gateway RoIP para o lado do rádio

Um gateway RoIP atua como ponte entre a comunicação por rádio e sistemas de voz baseados em IP. No lado do rádio, ele se conecta a um rádio portátil, rádio veicular, estação base, repetidor ou outro equipamento de rádio por meio de uma interface adequada de áudio e controle.

O gateway pode integrar entrada de áudio, saída de áudio e sinais de controle PTT. Em projetos práticos, cabos personalizados podem ser necessários, pois marcas e modelos diferentes usam portas de acessórios, níveis de sinal, definições de fiação e métodos de detecção de headset diferentes.

Gateway de áudio para o lado da conferência

Em uma sala de conferência, um gateway de áudio pode se conectar ao mixer por interfaces balanceadas, como entradas e saídas XLR. Isso ajuda a converter o áudio da sala em comunicação SIP/VoIP e permite que o sistema de áudio interaja com plataformas de voz baseadas em IP.

O mixer continua a lidar com microfones, alto-falantes, amplificadores, controle de eco e processamento acústico da sala. O gateway cuida do acesso de voz pela rede, da sinalização SIP e da interconexão com o gateway do lado do rádio ou com a plataforma de comunicação.

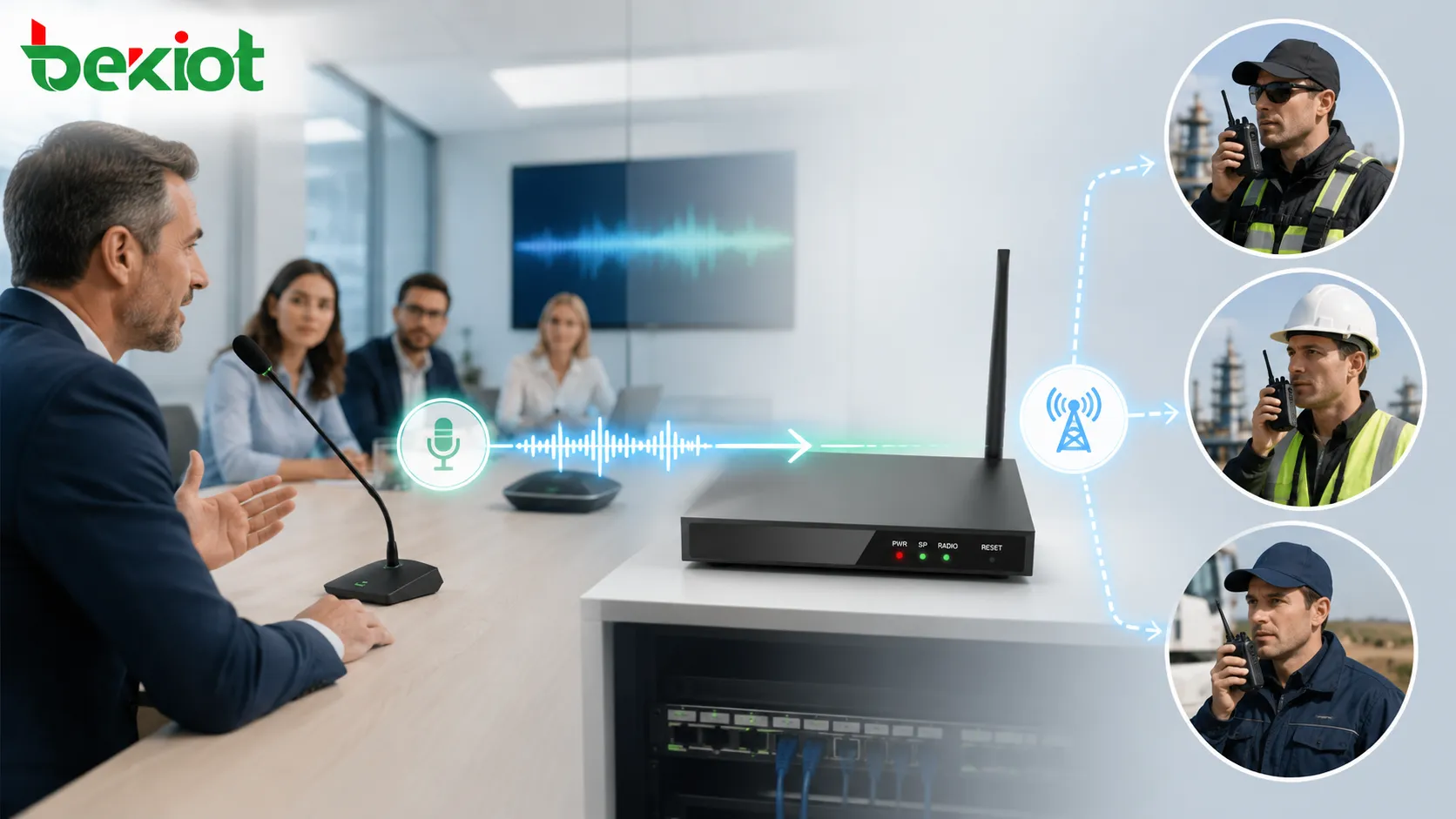

Por que dois gateways separados podem ser melhores

Separar o gateway de rádio e o gateway de áudio de conferência pode melhorar a flexibilidade de implantação. Equipamentos de rádio podem gerar interferência eletromagnética que afeta dispositivos de áudio, especialmente em ambientes sensíveis de reunião. Manter o equipamento de rádio longe do mixer reduz esse risco.

Outro motivo é a cobertura de sinal. Uma sala de conferência nem sempre é o melhor local para recepção de rádio. O gateway de rádio pode precisar ser instalado perto de uma janela, no telhado, em uma sala de controle, em um rack de equipamentos ou em um local remoto onde o sinal seja mais forte. Enquanto houver conexão IP, o gateway de áudio pode permanecer dentro da sala, e o gateway de rádio pode ser instalado em um ponto melhor para recepção.

Como o fluxo de áudio funciona

Dos usuários de rádio para a sala de conferência

Quando um usuário de rádio pressiona PTT e fala, o áudio do rádio é enviado ao gateway RoIP. O gateway converte o áudio do rádio em voz IP, geralmente por transmissão SIP/VoIP. Em seguida, o áudio chega ao gateway de áudio de conferência ou à plataforma de comunicação SIP.

A partir daí, o áudio pode ser enviado ao mixer de conferência e reproduzido pelo sistema de som da sala. Isso permite que os participantes ouçam os usuários de rádio pelos alto-falantes de conferência ou equipamentos de PA existentes.

Da sala de conferência para os usuários de rádio

Quando alguém na sala de conferência fala, o mixer envia áudio ao gateway de áudio de conferência. O áudio é convertido em SIP/VoIP e transmitido pela rede ao gateway RoIP. Então, o gateway RoIP ativa o controle PTT do lado do rádio e envia o áudio da conferência ao canal de rádio conectado.

Esta é a parte essencial da solução. O sistema deve não apenas enviar áudio para o rádio, mas também acionar corretamente a transmissão de rádio. Quando o lado da conferência para de falar, o gateway libera o PTT para que os usuários de rádio possam responder.

Caminhos de rede flexíveis

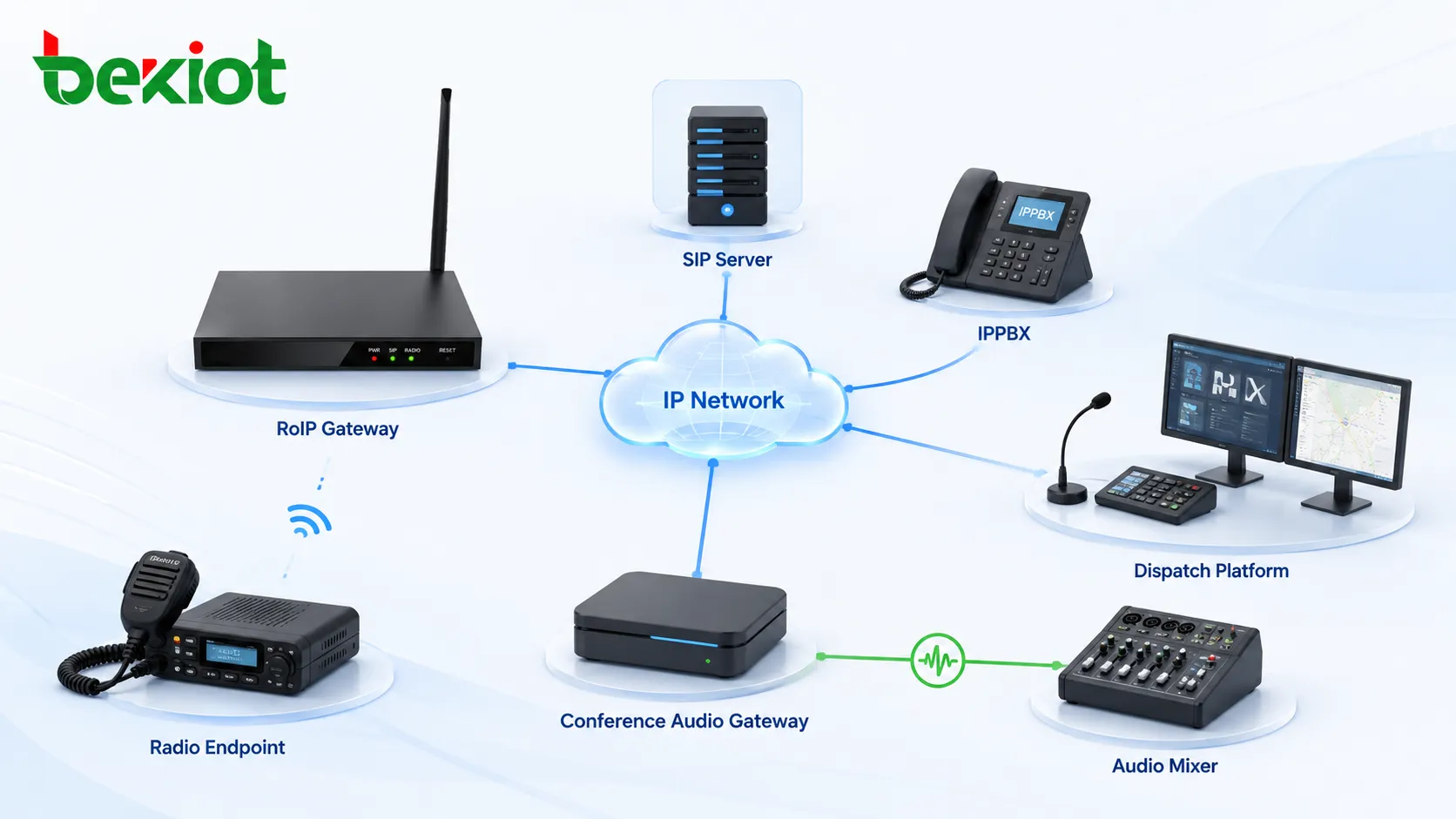

Os dois gateways podem ser conectados diretamente por uma rede IP, ou registrados em um servidor SIP existente, IP-PBX, plataforma de despacho ou sistema de comunicação de comando. A rede direta é adequada para aplicações ponto a ponto simples, enquanto a integração com plataforma SIP é melhor para sistemas maiores que exigem roteamento, gravação, monitoramento, conferência ou comunicação entre vários locais.

Essa flexibilidade torna a arquitetura adequada para salas de reunião, centros de comando de emergência, salas de operações, grandes eventos, despacho de transporte, salas de controle industrial e cenários temporários de comando em campo.

Ambientes de rádio e comunicação compatíveis

Rádios portáteis e rádios veiculares

Uma integração RoIP bem projetada pode suportar tanto rádios portáteis quanto rádios veiculares. A conexão exata depende da interface de acessórios do rádio, do caminho de microfone e alto-falante, da linha de controle PTT, do nível elétrico e do projeto do cabo.

Cabeamento personalizado é frequentemente necessário porque rádios diferentes têm definições de pinos e métodos de detecção diferentes. Por exemplo, alguns rádios detectam se um microfone-alto-falante externo ou headset foi conectado. O cabo do gateway pode precisar corresponder a esse comportamento para manter o rádio funcionando corretamente.

Sistemas de rádio analógicos e digitais

Esse tipo de arquitetura pode ser usado com muitos ambientes de rádio, incluindo rádios analógicos, sistemas troncalizados digitais, DMR, PDT, TETRA, rádios aeronáuticos VHF, rádios marítimos e sistemas de ondas curtas. O objetivo é converter o áudio e o sinal de controle do lado do rádio em um caminho de voz que sistemas de comunicação IP possam tratar.

Como esses sistemas de rádio diferem em comportamento e requisitos de interface, os testes do projeto são importantes. Nível de áudio, impedância, atraso de transmissão, temporização PTT e ambiente de ruído devem ser verificados antes da implantação formal.

Interconexão com videoconferências

Em alguns projetos, o gateway RoIP também pode ser conectado a um sistema de videoconferência. Isso permite que um ambiente de reunião existente se comunique com usuários de rádio sem substituir a plataforma de conferência.

Por exemplo, uma sala pode usar microfones, alto-falantes, câmeras e equipamentos de videoconferência para colaboração remota, enquanto equipes de campo continuam usando rádios. Com a integração por gateway, a videoconferência pode incluir o áudio de rádio como parte do fluxo de comunicação.

Considerações de projeto do sistema

Nível de áudio e correspondência de interfaces

Mixers de conferência e rádios nem sempre usam os mesmos níveis de áudio ou padrões de interface. Mixers podem usar interfaces de áudio balanceadas, enquanto rádios geralmente usam portas de acessórios projetadas para microfones-alto-falantes ou headsets. A correspondência inadequada de níveis pode causar volume baixo, distorção, ruído ou transmissão instável.

O projeto deve confirmar níveis de entrada e saída, aterramento, blindagem de cabos, tipo de conector, impedância e se isolamento é necessário. Para salas profissionais, áudio balanceado e cabeamento correto ajudam a reduzir zumbido, interferência e perda de sinal.

Temporização PTT e controle de fala

A temporização PTT afeta a experiência do usuário. Se o PTT for acionado tarde demais, a primeira parte da fala da conferência pode ser perdida. Se for mantido por tempo demais, usuários de rádio talvez não consigam responder rapidamente. Se for sensível demais, o ruído de fundo da sala pode acionar acidentalmente o canal de rádio.

Uma boa configuração de gateway deve considerar atraso de transmissão, atraso de liberação, limiar de detecção de voz, opções de acionamento manual e regras de prioridade. Essas configurações ajudam o sistema a se comportar de forma mais natural em reuniões reais e ambientes de comando.

Posicionamento do equipamento de rádio

A qualidade do sinal de rádio depende muito da localização. Uma sala de conferência pode estar no interior de um prédio, cercada por paredes, estruturas metálicas ou equipamentos eletrônicos. Isso pode não ser ideal para comunicação de rádio estável.

Uma arquitetura de gateways separados permite colocar a unidade de rádio e a antena onde a cobertura é melhor, enquanto o gateway de áudio da sala permanece próximo ao mixer. Isso melhora tanto o desempenho do rádio quanto a confiabilidade do sistema de áudio.

Onde esta integração é útil

Salas de comando de emergência

Centros de comando de emergência muitas vezes precisam se comunicar ao mesmo tempo com usuários de rádio, equipes de campo, órgãos governamentais e especialistas remotos. Conectar rádios ao sistema de áudio de conferência permite que os comandantes na sala ouçam o tráfego de rádio e respondam quando necessário.

Grandes locais e operações de eventos

Centros de exposições, estádios, hotéis, auditórios e eventos públicos geralmente usam sistemas de áudio de sala e comunicação por rádio. A integração por gateway ajuda gestores de eventos, equipes de segurança, técnicos e salas de controle a coordenar-se em um ambiente de voz compartilhado.

Salas de controle industrial e de transporte

Fábricas, minas, portos, ferrovias, aeroportos, rodovias e instalações de serviços públicos frequentemente usam rádios em campo, enquanto salas de controle usam telefonia IP, áudio de conferência, consoles de despacho e sistemas de gravação. Uma arquitetura baseada em gateways conecta esses sistemas sem forçar cada equipe a trocar de dispositivo.

Lista de verificação de implantação

Confirmar o modelo do rádio e os requisitos de cabo

O projeto deve primeiro confirmar a marca e o modelo do rádio, tipo de conector, método PTT, níveis de entrada e saída de áudio e se é necessária detecção de inserção de headset. Esses detalhes determinam se será necessário um cabo padrão ou personalizado.

Definir o caminho de comunicação

A equipe deve decidir se os gateways se conectarão diretamente, se registrarão em um servidor SIP, se conectarão a uma IP-PBX, entrarão em uma plataforma de despacho ou se integrarão a um sistema de videoconferência. Essa decisão afeta numeração, roteamento, gravação e controle operacional.

Testar com áudio real da sala

Os testes devem ser feitos na sala de conferência real ou em um ambiente semelhante. Captação de microfone, volume de alto-falante, eco, ruído de fundo, acionamento PTT, tempo de liberação e clareza do áudio de rádio devem ser verificados antes do uso em evento ao vivo ou operação de comando.

Conclusão

Conectar rádios bidirecionais a um mixer de conferência não é simplesmente um problema de cabo. Sistemas de rádio usam comunicação half-duplex e controle PTT, enquanto salas de conferência e mixers são projetados para ambientes de áudio contínuo. Para que os dois sistemas se comuniquem com confiabilidade, o projeto deve tratar conversão de áudio, controle PTT, rede SIP/VoIP, correspondência de interfaces e local de implantação.

Uma solução prática é usar um gateway RoIP para o lado do rádio e um gateway de áudio de conferência para o lado do mixer. Essa arquitetura permite que usuários de rádio e participantes da conferência se comuniquem por redes IP, servidores SIP, sistemas IP-PBX, plataformas de despacho ou videoconferência.

Com planejamento correto, o sistema pode suportar salas de comando, grandes locais, salas de controle industrial, operações de emergência e coordenação multisite, preservando os hábitos normais de trabalho de usuários de rádio e usuários da sala.

FAQ

Um mixer de conferência pode acionar diretamente o PTT de um rádio?

A maioria dos mixers padrão não consegue acionar diretamente o PTT de um rádio. Eles podem emitir áudio, mas geralmente não fornecem o sinal de controle necessário para tomar o canal de fala do rádio. Um gateway ou interface de controle é necessário para operação confiável.

Áudio balanceado é necessário em todos os projetos?

Nem sempre, mas o áudio balanceado é recomendado para salas profissionais, longos trechos de cabo e ambientes com possível ruído elétrico. Ele ajuda a reduzir interferência e mantém o sinal de áudio mais limpo.

Vários rádios podem ser conectados a um sistema de conferência?

Sim, mas a arquitetura deve definir roteamento de canais, prioridade de fala, quantidade de gateways e se cada canal de rádio precisa de controle independente. Sistemas maiores podem exigir vários gateways ou uma plataforma de despacho.

A sala de conferência ouvirá todo o tráfego de rádio?

Isso depende do roteamento e da configuração. O sistema pode ser projetado para enviar todo o áudio de rádio para a sala, apenas canais selecionados ou apenas chamadas iniciadas por uma plataforma de despacho ou SIP.

O que deve ser testado antes do uso ao vivo?

O projeto deve testar temporização PTT, perda da primeira sílaba, eco, nível de áudio, acionamento por ruído, cobertura de rádio, atraso de rede, registro SIP, comportamento de gravação e procedimentos de contingência de emergência.
