A FEM induzida é o efeito elétrico que faz geradores produzirem tensão, transformadores transferirem energia, sensores detectarem movimento e muitos sistemas eletromagnéticos converterem movimento ou campos variáveis em sinais utilizáveis.

A ideia central por trás da indução eletromagnética

A FEM induzida, ou força eletromotriz induzida, é a tensão gerada em um condutor ou bobina quando o fluxo magnético concatenado com ele varia. A palavra “força” em força eletromotriz não significa força mecânica. Na engenharia elétrica e na física, FEM se refere à energia fornecida por unidade de carga, e é medida em volts.

O princípio básico é simples: quando um condutor experimenta um campo magnético variável, ou quando se move através de um campo magnético de forma a cortar as linhas de campo, uma tensão é produzida. Se o circuito estiver fechado, essa tensão pode impulsionar uma corrente. Se o circuito estiver aberto, a tensão ainda pode existir entre os terminais, mas a corrente não pode fluir continuamente.

Variação do fluxo magnético

O fluxo magnético descreve a quantidade de campo magnético que atravessa uma determinada área. Se a intensidade do campo magnético muda, a área muda, o ângulo muda ou o condutor se move em relação ao campo, o fluxo magnético concatenado com o circuito varia.

Essa variação de fluxo é a razão direta para o surgimento da FEM induzida. Uma bobina com muitas espiras pode produzir uma tensão induzida maior porque cada espira concatena o fluxo magnético variável, e os efeitos se somam.

A lei de Faraday em uma frase

A lei de Faraday afirma que a FEM induzida em um circuito é proporcional à taxa de variação do fluxo magnético concatenado. Quanto mais rápida a variação do fluxo, maior a tensão induzida. Mais espiras também aumentam a tensão induzida.

É por isso que geradores usam bobinas giratórias ou campos magnéticos giratórios, transformadores usam fluxo magnético alternado e sensores indutivos detectam movimento ou posição por meio da variação do campo magnético.

Como a FEM induzida é gerada

Existem duas maneiras comuns de gerar FEM induzida. A primeira é variando o campo magnético ao redor de um condutor ou bobina estacionários. A segunda é movendo um condutor através de um campo magnético de modo que ele corte as linhas de campo.

Ambos os métodos seguem o mesmo princípio de indução eletromagnética. O que muda é a origem física da variação do fluxo. Nos transformadores, o campo magnético muda com a corrente alternada. Nos geradores, o movimento mecânico altera o fluxo concatenado.

Variando o campo magnético

Se uma bobina for colocada próxima a um campo magnético que aumenta ou diminui com o tempo, o fluxo magnético através da bobina muda. Esse fluxo variável induz tensão na bobina. A bobina em si não precisa se mover.

Esse princípio é usado em transformadores, indutores, bobinas de carregamento sem fio, transformadores de corrente, captadores eletromagnéticos e muitos dispositivos sensores. Nesses sistemas, o campo variável geralmente é produzido por corrente alternada ou uma fonte magnética variável no tempo.

Movendo um condutor através de um campo magnético

Quando um condutor se move através de um campo magnético, as cargas livres dentro do condutor experimentam uma força magnética. Isso separa as cargas ao longo do condutor e cria uma diferença de potencial. Isso é chamado de FEM de movimento.

A tensão induzida depende da intensidade do campo magnético, do comprimento do condutor, da velocidade de movimento e do ângulo entre o movimento do condutor e o campo magnético. A FEM máxima é produzida quando o condutor corta as linhas de campo magnético em ângulo reto.

Girando uma bobina em um campo magnético

Um gerador comumente usa movimento de rotação. À medida que a bobina gira dentro de um campo magnético, o ângulo entre a área da bobina e o campo magnético muda continuamente. Isso cria um fluxo magnético variável e produz FEM alternada.

Quanto mais rápido a bobina gira, mais rápido o fluxo magnético varia. Isso aumenta a tensão e a frequência geradas, dependendo do projeto do gerador. Esse é o fundamento de muitos alternadores e geradores de corrente alternada.

O papel da lei de Lenz

A lei de Lenz explica o sentido da FEM induzida e da corrente induzida. Ela afirma que a corrente induzida flui em um sentido que se opõe à variação do fluxo magnético que a causou. É por isso que o sinal negativo aparece na lei de Faraday.

A oposição descrita pela lei de Lenz não é um acidente. Ela reflete a conservação de energia. Se a corrente induzida apoiasse a variação original em vez de se opor a ela, o sistema poderia criar energia sem entrada, o que violaria os princípios físicos.

Por que o sentido importa

O sentido é importante em motores, geradores, relés, transformadores, frenagem indutiva e circuitos de proteção. Se uma bobina produzir FEM no sentido errado em relação ao projeto do sistema, o circuito pode não funcionar como pretendido.

Na fiação prática, marcas de polaridade, sentido de enrolamento, etiquetas de terminais e relações de fase são todos importantes. Os engenheiros devem entender o sentido da FEM induzida ao conectar bobinas, transformadores, geradores e sensores.

Força contraeletromotriz em motores

Quando um motor gira, seus enrolamentos se movem através de um campo magnético e geram uma tensão induzida que se opõe à tensão de alimentação. Isso é chamado de força contraeletromotriz (FCEM). Ela limita a corrente durante a operação normal e é uma parte importante do comportamento do motor.

Na partida, a velocidade do motor é baixa, portanto a FCEM é baixa. Isso pode permitir uma alta corrente de partida. À medida que o motor acelera, a FCEM aumenta e reduz a tensão líquida que impulsiona a corrente através do enrolamento.

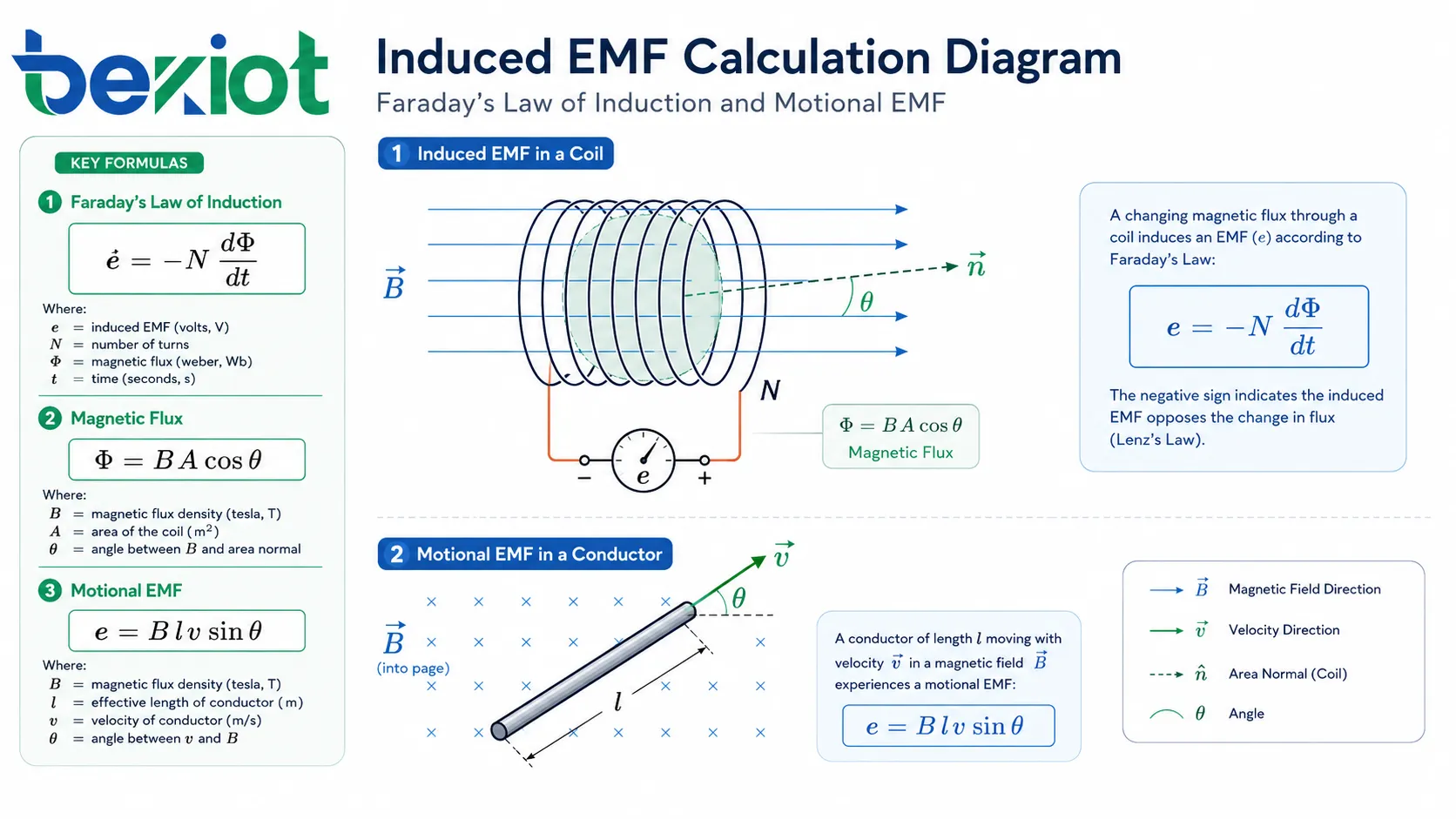

Principais fórmulas para cálculo

A FEM induzida pode ser calculada de diferentes maneiras, dependendo da situação física. A fórmula mais geral é a lei de Faraday. Para um condutor retilíneo se movendo em um campo magnético, a fórmula da FEM de movimento costuma ser mais conveniente.

Antes de calcular, identifique se o problema envolve uma variação de fluxo magnético através de uma bobina, um condutor se movendo em um campo magnético ou uma bobina giratória. Em seguida, selecione a fórmula que corresponde à situação.

Lei de Faraday para uma bobina

A fórmula geral é:

ε = -N × ΔΦ / Δt

Nesta fórmula, ε é a FEM induzida em volts, N é o número de espiras da bobina, ΔΦ é a variação do fluxo magnético em webers, e Δt é o intervalo de tempo em segundos. O sinal negativo representa a lei de Lenz e indica que a FEM induzida se opõe à variação do fluxo.

Para muitos cálculos práticos, utiliza-se o módulo:

|ε| = N × |ΔΦ| / Δt

Fórmula do fluxo magnético

O fluxo magnético é calculado como:

Φ = B × A × cosθ

Aqui, Φ é o fluxo magnético em webers, B é a densidade de fluxo magnético em teslas, A é a área em metros quadrados, e θ é o ângulo entre o campo magnético e a linha normal perpendicular à área da bobina.

Se o campo magnético for perpendicular à superfície da bobina, o fluxo é máximo. Se o campo magnético for paralelo à superfície da bobina, o fluxo é zero porque nenhuma linha de campo atravessa a área da espira.

Fórmula da FEM de movimento

Para um condutor retilíneo se movendo em um campo magnético, a fórmula comum é:

ε = B × l × v × sinθ

Nesta fórmula, B é a densidade de fluxo magnético em teslas, l é o comprimento efetivo do condutor em metros, v é a velocidade em metros por segundo, e θ é o ângulo entre o movimento e o campo magnético. Se o condutor se move perpendicularmente ao campo, sinθ = 1, e a fórmula se torna ε = B × l × v.

Exemplos de cálculo passo a passo

O cálculo fica mais fácil quando o processo físico é claramente identificado. O primeiro exemplo usa a lei de Faraday para uma bobina. O segundo exemplo usa a fórmula da FEM de movimento para um condutor em movimento.

Exemplo um: Bobina com variação de fluxo magnético

Uma bobina tem 200 espiras. O fluxo magnético através de cada espira muda de 0,06 Wb para 0,02 Wb em 0,5 segundos. Qual é a FEM induzida média?

A variação do fluxo é:

ΔΦ = 0,02 - 0,06 = -0,04 Wb

O módulo da variação é 0,04 Wb. Usando a lei de Faraday:

|ε| = N × |ΔΦ| / Δt = 200 × 0,04 / 0,5 = 16 V

A FEM induzida média é de 16 volts. A polaridade real depende do sentido da variação do fluxo e do sentido de enrolamento, conforme descrito pela lei de Lenz.

Exemplo dois: Condutor se movendo em um campo magnético

Um condutor retilíneo com comprimento efetivo de 0,5 m se move a 3 m/s através de um campo magnético de 0,8 T. O movimento é perpendicular ao campo magnético. Qual é a FEM induzida?

Como o condutor se move perpendicularmente ao campo, sinθ = 1. O cálculo é:

ε = B × l × v = 0,8 × 0,5 × 3 = 1,2 V

A FEM induzida é de 1,2 volts. Se o condutor se movesse em um ângulo diferente de 90° com o campo, o resultado seria menor porque o fator sinθ seria menor que 1.

Exemplo três: Fluxo a partir do campo, área e ângulo

Uma bobina tem área de 0,02 m² e é colocada em um campo magnético de 0,5 T. O campo magnético é perpendicular à superfície da bobina. Qual é o fluxo magnético através da bobina?

Quando o campo é perpendicular à superfície da bobina, o ângulo entre o campo magnético e a normal à área é 0 graus, portanto cos0° = 1. O fluxo é:

Φ = B × A × cosθ = 0,5 × 0,02 × 1 = 0,01 Wb

Se esse fluxo mudar posteriormente, a FEM induzida pode ser calculada aplicando a lei de Faraday à variação do fluxo ao longo do tempo.

Fatores que afetam a tensão induzida

A FEM induzida é afetada por diversos fatores físicos e de projeto. Compreender esses fatores ajuda os engenheiros a projetar geradores, transformadores, sensores, dispositivos indutivos e sistemas eletromagnéticos com saída previsível.

Taxa de variação do fluxo

Quanto mais rápido o fluxo magnético varia, maior a FEM induzida. É por isso que um ímã se movendo rapidamente pode produzir uma tensão maior do que um ímã se movendo lentamente na mesma bobina.

Em sistemas de corrente alternada, a frequência afeta a tensão induzida porque uma frequência mais alta faz o fluxo magnético variar mais rapidamente. Isso é importante em transformadores, alternadores, transferência indutiva de energia e sensoriamento eletromagnético.

Número de espiras

Uma bobina com mais espiras produz uma FEM induzida maior quando a mesma variação de fluxo atravessa cada espira. É por isso que transformadores e geradores frequentemente usam muitas espiras de fio para alcançar a tensão desejada.

No entanto, mais espiras também aumentam a resistência, o tamanho, a capacitância e, às vezes, as perdas. O projeto prático deve equilibrar a tensão de saída, a capacidade de corrente, a elevação de temperatura, o isolamento e o espaço físico.

Intensidade do campo magnético

Um campo magnético mais intenso pode produzir mais fluxo magnético e, portanto, maior FEM induzida, mantendo-se os outros fatores iguais. Ímãs mais fortes, núcleos magnéticos melhores e entreferros otimizados podem melhorar o desempenho da indução.

Os materiais magnéticos também importam. Um núcleo de ferro ou ferrite adequado pode concentrar o fluxo magnético, mas saturação, histerese e perdas por correntes parasitas devem ser consideradas em equipamentos reais.

Área e orientação

A área da espira e sua orientação em relação ao campo magnético afetam o fluxo magnético. Uma espira maior pode captar mais fluxo. Uma espira alinhada para o fluxo máximo produzirá uma variação mais forte quando o campo mudar.

Em máquinas rotativas, é a variação do ângulo entre a bobina e o campo magnético que produz a FEM alternada. Em sensores, o posicionamento e a orientação cuidadosos podem melhorar a amplitude e a precisão do sinal.

Aplicações em sistemas elétricos e eletrônicos

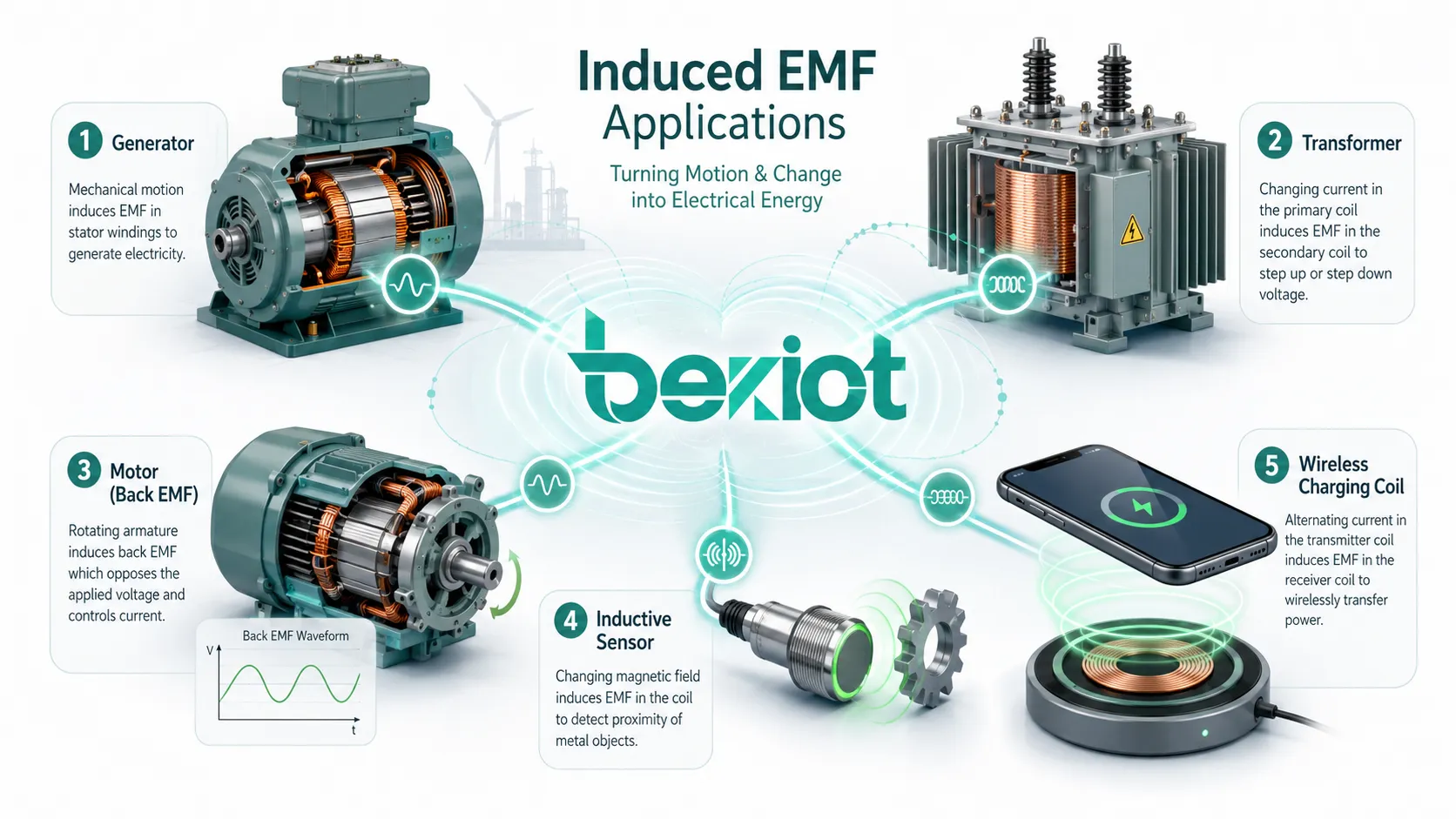

A FEM induzida é a base de muitas tecnologias elétricas. Ela não se limita à física de sala de aula. Aparece na geração de energia, conversão de energia, detecção de sinais, sensoriamento de movimento, energia sem fio, sistemas de proteção e análise de compatibilidade eletromagnética.

Geradores e alternadores

Geradores convertem energia mecânica em energia elétrica por meio da indução eletromagnética. Um condutor ou bobina se move em relação a um campo magnético, criando uma variação de fluxo concatenado e produzindo FEM.

Em grandes usinas, turbinas giram os rotores dos geradores para produzir saída elétrica. Em sistemas menores, alternadores de veículos, geradores portáteis e dínamos de bicicleta usam o mesmo princípio básico em escalas diferentes.

Transformadores e conversão de energia

Transformadores usam FEM induzida para transferir energia entre enrolamentos por meio de um campo magnético variável. A corrente alternada no enrolamento primário cria um fluxo variável no núcleo, que induz tensão no enrolamento secundário.

A relação de tensão depende principalmente da relação de espiras entre os enrolamentos primário e secundário. Isso torna os transformadores essenciais para distribuição de energia, carregadores, adaptadores, circuitos de isolação, sistemas de áudio e equipamentos industriais.

Motores e força contraeletromotriz

Motores elétricos geram uma força contraeletromotriz enquanto giram. Essa tensão induzida se opõe à tensão de alimentação aplicada e afeta a corrente do motor, a regulação de velocidade, o rendimento e o comportamento de controle.

Acionamentos de motores frequentemente usam a informação da FCEM para controle, especialmente em motores CC sem escovas e sistemas de controle sem sensor. Entender a FCEM ajuda os engenheiros a projetar sistemas motrizes mais seguros e eficientes.

Sensores e dispositivos de medição

Sensores indutivos, captadores magnéticos, transformadores de corrente, tacômetros, detectores de metais e alguns medidores de vazão dependem da FEM induzida. Esses dispositivos convertem movimento, posição, corrente ou variação magnética em um sinal elétrico.

Como a tensão induzida depende do movimento e da variação do campo, tais sensores são frequentemente úteis em medição sem contato, monitoramento de máquinas rotativas, detecção de velocidade e automação industrial.

Carregamento sem fio e transferência indutiva de energia

O carregamento sem fio usa campos magnéticos variáveis para induzir tensão em uma bobina receptora. Uma bobina transmissora cria um campo magnético alternado, e uma bobina receptora converte parte desse fluxo variável em energia elétrica.

A eficiência depende do alinhamento das bobinas, da distância, da frequência, do projeto magnético, da condição de carga e da eletrônica de controle. Um alinhamento ruim ou uma distância excessiva podem reduzir a tensão induzida e aumentar as perdas.

Notas práticas de projeto e medição

Em sistemas reais, a FEM induzida é afetada por condições não ideais. Resistência, fluxo de dispersão, perdas no núcleo, correntes parasitas, capacitância, temperatura, corrente de carga, forma de onda e tolerâncias mecânicas podem influenciar a tensão medida.

Tensão em circuito aberto e com carga

A FEM induzida calculada pela lei de Faraday frequentemente representa a tensão gerada antes de considerar as quedas internas e os efeitos da carga. Quando uma carga é conectada, a corrente flui e a tensão nos terminais pode ser menor que a FEM em circuito aberto.

Isso é comum em geradores, transformadores, baterias e sensores. Os engenheiros devem distinguir entre a FEM gerada e a tensão terminal real sob carga de operação.

Correntes parasitas e perdas

Campos magnéticos variáveis podem induzir correntes circulantes em materiais condutores. Elas são chamadas de correntes parasitas ou de Foucault. Podem causar aquecimento e perda de energia em núcleos de transformadores, núcleos de motores, lâminas de geradores e estruturas metálicas próximas.

Para reduzir as perdas por correntes parasitas, os núcleos magnéticos são frequentemente laminados ou feitos de materiais com maior resistividade elétrica. Núcleos de ferrite também são usados em aplicações de alta frequência porque reduzem certos mecanismos de perda.

Medição com instrumentos

A FEM induzida pode ser medida com um voltímetro, osciloscópio, sistema de aquisição de dados ou analisador especializado. O instrumento correto depende do nível do sinal, frequência, forma de onda, impedância da fonte e se a tensão é contínua, pulsada ou alternada.

Para sinais que variam rapidamente, um osciloscópio costuma ser mais útil que um simples multímetro porque mostra a forma de onda, o valor de pico, a temporização e o comportamento transitório. Para CA senoidal, a tensão RMS é comumente usada.

Erros comuns ao calcular

Muitos erros no cálculo da FEM induzida vêm da confusão entre fluxo, campo magnético, área e ângulo. Outro erro comum é ignorar o número de espiras da bobina ou usar o intervalo de tempo errado para a variação do fluxo.

Usar intensidade de campo em vez de fluxo

A lei de Faraday usa fluxo magnético, não apenas a intensidade do campo magnético. Se o problema fornecer a densidade de fluxo magnético, a área e o ângulo, calcule primeiro o fluxo usando Φ = B × A × cosθ.

Somente depois de conhecido o fluxo é que a variação do fluxo ao longo do tempo pode ser usada para calcular a FEM induzida. Pular essa etapa pode levar a unidades incorretas e resultados errados.

Ignorar sentido e polaridade

Se a pergunta pedir apenas o módulo, o sinal negativo na lei de Faraday pode ser omitido. Se a pergunta solicitar sentido ou polaridade, a lei de Lenz deve ser considerada.

O sentido depende da direção do campo magnético, do sentido de enrolamento da bobina, da direção do movimento e se o fluxo está aumentando ou diminuindo. Diagramas muitas vezes são necessários para uma análise de polaridade precisa.

Confundir valores de pico, médio e RMS

A FEM induzida alternada pode ser descrita como tensão de pico, tensão média ou tensão eficaz (RMS). Esses valores não são iguais. O RMS é comumente usado para cálculos práticos de potência em CA, enquanto valores de pico são frequentemente usados na análise de forma de onda.

Ao comparar especificações de geradores, transformadores ou sensores, sempre verifique qual valor de tensão está sendo declarado e sob quais condições de operação.

FAQ

O que é FEM induzida?

FEM induzida é a tensão gerada em um condutor ou bobina quando o fluxo magnético concatenado com ele varia. Ela pode ser produzida por um campo magnético variável, um condutor em movimento ou uma bobina girando em um campo magnético.

Que lei é usada para calcular a FEM induzida?

A lei de Faraday é usada para calcular a FEM induzida. A fórmula comum é ε = -N × ΔΦ / Δt, onde N é o número de espiras da bobina, ΔΦ é a variação do fluxo magnético e Δt é o intervalo de tempo.

Por que há um sinal negativo na lei de Faraday?

O sinal negativo representa a lei de Lenz. Ele mostra que a FEM induzida atua em um sentido que se opõe à variação do fluxo magnético que a causou. Isso reflete a conservação de energia.

Como se calcula a FEM de movimento?

A FEM de movimento é comumente calculada com ε = B × l × v × sinθ. Se o condutor se move perpendicularmente ao campo magnético, a fórmula se torna ε = B × l × v.

A FEM induzida sempre cria corrente?

Não. A FEM induzida cria uma tensão. A corrente flui apenas se houver um caminho condutor fechado. Em um circuito aberto, pode haver tensão nos terminais, mas a corrente contínua não pode fluir.

Onde a FEM induzida é usada em sistemas reais?

A FEM induzida é usada em geradores, alternadores, transformadores, motores, sensores indutivos, transformadores de corrente, sistemas de carregamento sem fio, captadores magnéticos e muitos dispositivos eletromagnéticos de medição.
