Os circuitos ressonantes LC estão entre os blocos de construção seletivos em frequência mais importantes da eletrônica. Ao combinar um indutor e um capacitor, os engenheiros podem criar uma rede que armazena energia, troca-a entre campos magnéticos e elétricos e responde fortemente em torno de uma frequência específica. Esse comportamento torna os circuitos LC essenciais em sistemas de radiofrequência, filtros analógicos, osciladores, redes de casamento de impedância e muitos projetos de detecção e condicionamento de sinais.

Embora a teoria básica seja elegante, os circuitos ressonantes LC práticos nunca são completamente ideais. Indutores reais têm resistência de enrolamento, capacitores reais têm perda dielétrica e as trilhas de PCB introduzem indutância e capacitância parasitas. Como resultado, a ressonância no hardware real é moldada não apenas pelos valores nominais de L e C, mas também pelo fator Q, carga, tolerância dos componentes, deriva térmica e qualidade do layout. Portanto, um artigo técnico útil precisa cobrir tanto o princípio quanto a implementação.

O Que é um Circuito Ressonante LC?

Um circuito ressonante LC é uma rede elétrica construída em torno de um indutor (L) e um capacitor (C). Esses dois componentes passivos interagem de uma maneira distinta. O capacitor armazena energia em um campo elétrico, enquanto o indutor armazena energia em um campo magnético. Quando conectados juntos, eles podem transferir energia de um lado para o outro, criando uma resposta ressonante em uma frequência particular.

Essa frequência especial é chamada de frequência de ressonância. Na ressonância, a reatância indutiva e a reatância capacitiva são iguais em magnitude e de efeito oposto. Em teoria, os componentes reativos se cancelam, deixando a rede dominada por seu comportamento resistivo. Na prática, a resposta exata depende se o circuito está configurado em série ou paralelo e de quanta perda está presente no sistema real.

Em termos simples, a ressonância ocorre quando o indutor e o capacitor se "equilibram" mutuamente em uma frequência mais fortemente do que em qualquer outro ponto da faixa de operação do circuito.

O Princípio de Funcionamento da Ressonância LC

Troca de Energia entre Campos Elétricos e Magnéticos

O princípio de funcionamento de um circuito ressonante LC começa com o armazenamento de energia. Quando um capacitor é carregado, ele armazena energia em um campo elétrico. Quando a corrente flui através de um indutor, o indutor armazena energia em um campo magnético. Em uma rede LC ideal sem perdas, a energia se move repetidamente do capacitor para o indutor e vice-versa.

Essa troca periódica produz oscilação. À medida que o capacitor descarrega, a corrente aumenta através do indutor e cria um campo magnético. Quando o campo magnético colapsa, ele impulsiona a corrente adiante e carrega o capacitor com polaridade oposta. O resultado é um ciclo repetitivo cuja frequência é determinada pelos valores de L e C.

É por isso que os circuitos LC são frequentemente chamados de circuitos ressonantes ou tanque. Eles não simplesmente passam corrente como redes passivas comuns. Em vez disso, exibem um comportamento de frequência natural que pode ser usado para selecionar, rejeitar ou gerar sinais de maneira controlada e previsível.

A Fórmula da Frequência Ressonante

A equação mais familiar na teoria de circuitos LC é a fórmula da frequência ressonante. Ela mostra que a frequência ressonante depende tanto da indutância quanto da capacitância, em vez de depender apenas de um dos elementos. Quando a indutância aumenta, a frequência ressonante diminui. Quando a capacitância aumenta, a frequência ressonante também diminui.

A expressão padrão é escrita da seguinte forma:

f = 1 / (2π√LC)

Esta fórmula é frequentemente o ponto de partida para o trabalho de projeto. No entanto, os engenheiros devem lembrar que ela descreve o ponto ressonante ideal. Em circuitos reais, a resistência parasita, a capacitância dispersa e a interação da carga podem deslocar a ressonância medida real do valor puramente calculado.

Por que a Ressonância é Importante na Eletrônica

A ressonância é importante porque confere a um circuito seletividade de frequência. Em vez de reagir igualmente a todas as frequências, uma rede LC mostra uma forte preferência em torno de uma banda estreita. Essa característica é especialmente valiosa em sistemas de comunicação, onde os sinais devem ser separados, filtrados, amplificados ou gerados em frequências precisas.

Nos receptores de rádio, a ressonância ajuda a isolar um canal de muitos outros. Nos osciladores, ajuda a definir a frequência de oscilação. Nos filtros, aguça o comportamento da banda passante ou da banda de rejeição. Nas redes de casamento, ajuda a transformar a impedância para que a transferência de potência se torne mais eficiente em uma frequência de operação alvo.

Circuitos Ressonantes LC em Série e Paralelo

Circuitos Ressonantes em Série

Em um circuito ressonante LC em série, o indutor e o capacitor são conectados no mesmo caminho de corrente. Em frequências distantes da ressonância, o circuito apresenta reatância significativa e limita o fluxo de corrente. Na ressonância, a reatância indutiva e a reatância capacitiva se cancelam mutuamente, fazendo com que a impedância total caia para um valor mínimo.

Como a impedância se torna muito baixa no ponto ressonante, a corrente atinge seu valor máximo para uma determinada tensão de fonte. É por isso que a ressonância em série é frequentemente associada a um forte efeito de passagem na frequência alvo. É útil em estruturas de banda passante, estágios de sintonia e aplicações onde uma frequência selecionada precisa ser aceita eficientemente.

Um ponto prático importante é que um circuito ressonante em série pode criar grandes tensões no indutor e no capacitor individuais, mesmo quando a tensão da fonte é moderada. Portanto, os projetistas precisam considerar a tensão de estresse dos componentes, o comportamento térmico e as margens de segurança durante a implementação.

Circuitos Ressonantes em Paralelo

Em um circuito LC em paralelo, o indutor e o capacitor são conectados em paralelo através da entrada ou através de parte de uma rede maior. Na ressonância, as correntes de ramo através de L e C podem se tornar grandes, mas do ponto de vista da fonte, a impedância de entrada se torna alta. Isso faz com que o circuito se comporte de maneira muito diferente do caso em série.

Como a impedância de entrada aumenta acentuadamente na ressonância, um circuito ressonante em paralelo é frequentemente usado onde uma frequência selecionada deve ser bloqueada, sustentada ou enfatizada em uma forma de alta impedância. Esta configuração é comum em tanques de osciladores, cargas sintonizadas de RF e estágios de filtragem seletiva.

A ressonância em paralelo é especialmente importante no projeto prático de osciladores porque a rede pode armazenar energia eficientemente enquanto apresenta uma carga ressonante útil ao dispositivo ativo. Mesmo assim, seu comportamento no mundo real ainda é moldado pela resistência do indutor, pela perda do capacitor e pela carga dos circuitos circundantes.

Parâmetros Chave de Projeto em Circuitos Ressonantes LC

Seleção de Indutância e Capacitância

O primeiro passo do projeto é definir a frequência de ressonância alvo e, em seguida, escolher valores adequados de L e C. Muitas combinações podem satisfazer a mesma fórmula de ressonância, mas nem todas são igualmente práticas. O projetista deve equilibrar o tamanho físico, a disponibilidade das peças, as características de perda, a classificação de corrente, a classificação de tensão e o custo.

Para aplicações de frequência mais baixa, valores maiores de indutância ou capacitância podem ser necessários, o que pode aumentar o tamanho do componente e a perda parasita. Para projetos de alta frequência, valores menores de componentes são frequentemente usados, mas os parasitas se tornam muito mais significativos e podem dominar o comportamento se o layout não for rigorosamente controlado.

Portanto, não é suficiente calcular um par matematicamente correto de valores de L e C. Um processo de projeto robusto compara múltiplas combinações e seleciona aquela que oferece o melhor equilíbrio entre precisão de ressonância, capacidade de fabricação e estabilidade.

Fator de Qualidade e Largura de Banda

O fator de qualidade, ou Q, é um dos indicadores mais importantes do desempenho de um circuito ressonante. Ele reflete a eficiência com que o circuito armazena energia em relação à quantidade de energia que perde durante cada ciclo. Um circuito com Q alto tem amortecimento mais baixo, seletividade mais aguda e largura de banda mais estreita. Um circuito com Q baixo tem amortecimento mais pesado e resposta mais larga.

Largura de banda e Q estão intimamente relacionados. Quando Q aumenta, o pico ressonante se torna mais seletivo e a faixa de frequência utilizável se torna mais estreita. Isso pode ser desejável em receptores ou filtros de banda estreita, mas pode criar maior sensibilidade à tolerância das peças e à temperatura. Um projeto com Q mais baixo pode ser mais fácil de estabilizar, mas menos seletivo.

Na engenharia prática, Q não é apenas uma propriedade a nível de circuito. Ele também depende da qualidade do indutor, da perda do capacitor, da estrutura da PCB e da fonte e carga conectadas à rede ressonante. É por isso que o Q medido frequentemente difere do Q teórico derivado de equações ideais.

Resistência e Amortecimento

Nenhum circuito LC real é completamente sem perdas. Os indutores têm resistência do cobre e perda relacionada ao núcleo, enquanto os capacitores incluem resistência série equivalente e dissipação dielétrica. Esses efeitos resistivos convertem a energia armazenada em calor e reduzem a nitidez da resposta ressonante.

O amortecimento determina se a oscilação decai rapidamente, lentamente ou só pode ser sustentada com a ajuda de um dispositivo ativo. Em redes ressonantes passivas, o amortecimento alarga a resposta e reduz a magnitude do pico. Em sistemas osciladores ativos, o amortecimento deve ser compensado pelo ganho se a oscilação contínua for necessária.

Como a resistência está sempre presente em algum lugar do sistema, os circuitos LC práticos são frequentemente mais bem compreendidos como redes RLC ressonantes. Esta visão mais ampla é essencial ao analisar o desempenho real, em vez de confiar apenas no comportamento idealizado dos livros didáticos.

Como Projetar um Circuito Ressonante LC

Passo 1: Definir o Objetivo Funcional

Todo bom circuito ressonante começa com um alvo claro. O objetivo do projeto pode ser a seleção de sinais, oscilação, filtragem, casamento, detecção ou supressão de ruído. A aplicação determina não apenas a frequência alvo, mas também a largura de banda necessária, a perda de inserção, a capacidade de tensão e a estabilidade ambiental.

Por exemplo, um circuito sintonizado de front-end de RF e um gerador de sinais de laboratório podem operar em frequências semelhantes, mas ter prioridades de projeto muito diferentes. Um pode exigir forte seletividade e fator de forma compacto, enquanto o outro pode priorizar a estabilidade de frequência, a faixa de ajuste e a acessibilidade de medição.

Passo 2: Calcular os Valores Iniciais dos Componentes

Uma vez conhecida a frequência alvo, o projetista pode escolher L ou C como ponto de partida e calcular o valor complementar. Isso produz um candidato a projeto inicial. Nesta fase, as séries de componentes padrão, as classes de tolerância e as opções práticas de encapsulamento já devem ser consideradas para evitar escolhas teóricas irrealistas.

É uma boa prática comparar várias combinações próximas, em vez de se fixar na primeira resposta matematicamente correta. Um valor de indutância ligeiramente diferente combinado com um capacitor diferente pode fornecer melhor Q, melhores opções de fornecimento ou melhor desempenho de tolerância na produção.

Passo 3: Avaliar os Parasitas do Mundo Real

Após o cálculo inicial, o próximo passo é avaliar os efeitos não ideais. O comprimento da trilha da PCB, a estrutura do terminal do componente, a geometria do conector, a disposição do blindagem e os planos de terra próximos podem afetar a indutância e a capacitância efetivas vistas pelo circuito. Em projetos de alta frequência, esses fatores podem deslocar significativamente a ressonância.

Elementos parasitas também podem criar caminhos de acoplamento indesejados ou pontos ressonantes adicionais. Esta é uma das razões pelas quais as medições de protótipo às vezes diferem dos resultados da simulação quando o modelo é muito ideal. Portanto, os projetistas devem incluir a resistência série equivalente, a capacitância parasita e as condições realistas de fonte/carga no processo de revisão do projeto.

Passo 4: Simular e Prototipar

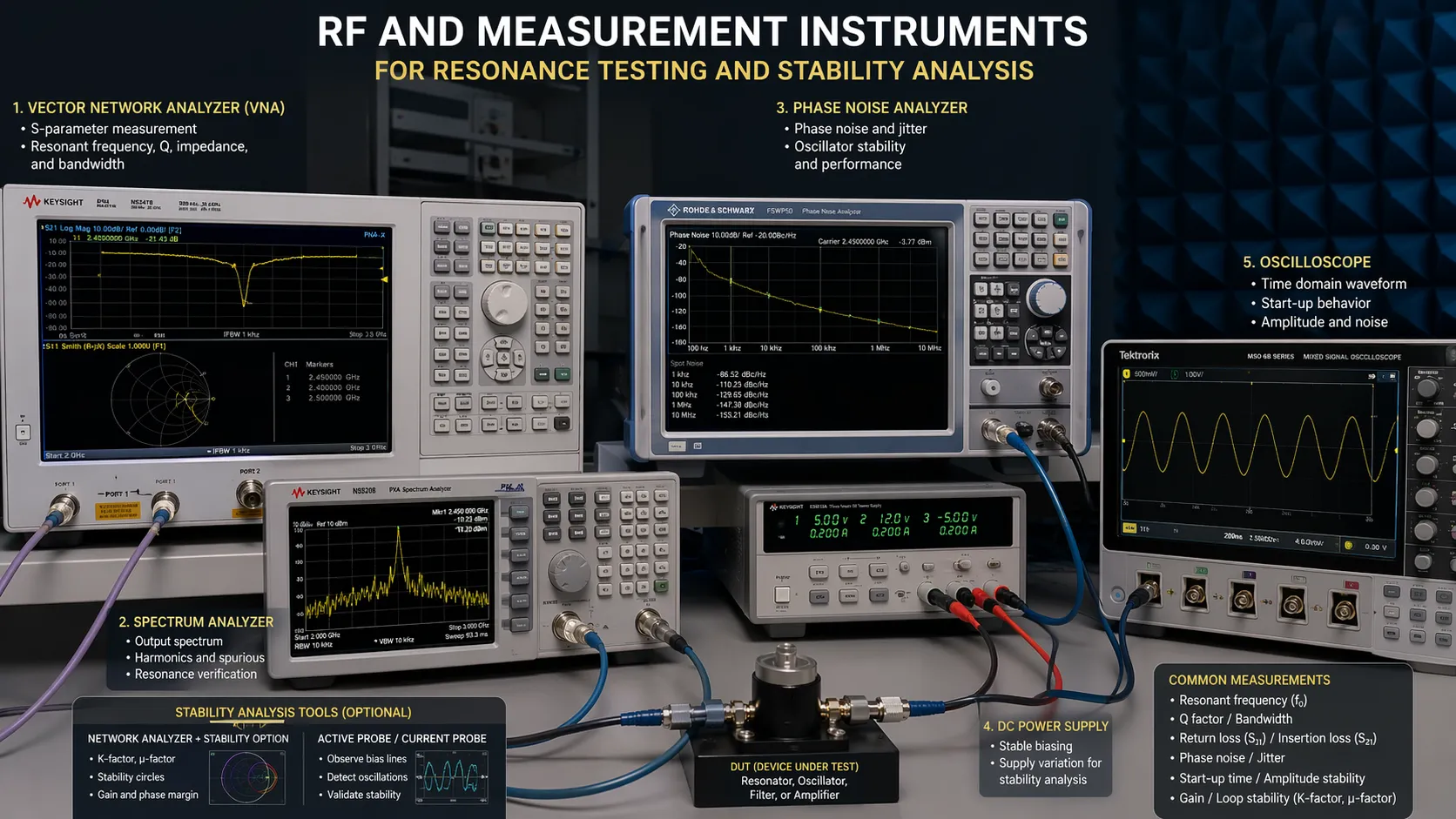

A simulação ajuda a prever a frequência ressonante, a largura de banda, a resposta de pico, o comportamento da impedância e a sensibilidade à tolerância antes da construção do hardware. As ferramentas baseadas em SPICE são especialmente úteis para comparar valores de componentes candidatos e para ver como a rede se comporta quando a resistência real e as condições de carga são incluídas.

Mesmo assim, a simulação não substitui os testes físicos. As medições de protótipo continuam sendo essenciais porque os componentes reais, a variação de montagem e os efeitos do dispositivo de teste geralmente alteram a resposta final. Capacitores ajustáveis, elementos de trimmer ou revisões controladas do layout são comumente usados para ajustar o projeto final após os testes.

Uma frequência ressonante calculada é apenas o começo. Um projeto ressonante estável é o resultado do trabalho conjunto de cálculo, simulação, disciplina de layout e medição.

Aplicações dos Circuitos Ressonantes LC

Sintonia de RF e Seleção de Sinais

Uma das aplicações mais conhecidas da ressonância LC é a sintonia de radiofrequência. Um circuito ressonante devidamente projetado pode favorecer um canal ou uma banda de frequência estreita enquanto atenua os sinais vizinhos. Essa seletividade é fundamental em receptores, sintonizadores e circuitos de condicionamento de sinais de front-end.

Como as aplicações de sintonia frequentemente exigem janelas de frequência estreitas, componentes de alto Q e blindagem cuidadosa tornam-se especialmente importantes. Mesmo pequenas mudanças parasitas podem afetar a precisão do canal, especialmente quando a frequência de operação sobe para a faixa de RF.

Osciladores e Geração de Frequência

Os circuitos tanque LC são amplamente usados em osciladores senoidais, incluindo topologias comuns como os projetos Colpitts e Hartley. Nesses sistemas, a rede ressonante determina a frequência de oscilação, enquanto o dispositivo ativo restaura a energia perdida em cada ciclo. Sem essa compensação ativa, a oscilação natural decairia devido ao amortecimento.

As aplicações de osciladores colocam forte ênfase na estabilidade. A deriva de frequência causada pela temperatura, variação da fonte de alimentação e parasitas pode afetar diretamente a qualidade da saída. Por essa razão, as redes LC orientadas a osciladores geralmente exigem melhor qualidade de componentes e controle de layout mais rigoroso do que os circuitos de demonstração simples.

Filtros e Casamento de Impedância

Os elementos ressonantes LC também são essenciais em filtros analógicos e redes de casamento de impedância. Em filtros, eles ajudam a definir bandas passantes e bandas de rejeição com comportamento muito mais agudo do que um simples divisor resistivo poderia fornecer. Em redes de casamento, eles são usados para transformar a impedância para que a transferência de energia melhore em uma frequência de operação escolhida.

Isso é especialmente valioso em transmissores de RF, receptores, interfaces de antena e sistemas de transferência de potência. No entanto, o desempenho do casamento é sempre dependente da frequência, o que significa que o projetista deve entender a ressonância não como uma solução universal, mas como uma ferramenta direcionada para uma banda de operação específica.

Análise de Estabilidade de Circuitos Ressonantes LC

Tolerância de Componentes e Variação de Fabricação

Uma das primeiras ameaças à estabilidade é a tolerância dos componentes. Indutores e capacitores reais não vêm com valores exatos. A variação de fabricação significa que os valores reais de L e C podem diferir da especificação nominal, e essas diferenças alteram diretamente a frequência ressonante.

Em circuitos de resposta ampla, esse deslocamento pode ser aceitável. No entanto, em sistemas de banda estreita ou críticos em frequência, mesmo um pequeno erro percentual pode ser importante. É por isso que os projetos ressonantes estáveis frequentemente usam peças com tolerâncias mais apertadas ou fornecem um método de ajuste durante a calibração.

Deriva Térmica e Efeitos Ambientais

As mudanças de temperatura podem alterar tanto a indutância quanto a capacitância. Alguns materiais magnéticos variam com a temperatura, e alguns dielétricos de capacitores são mais sensíveis à temperatura do que outros. À medida que o ambiente muda, a frequência ressonante pode se desviar de seu valor pretendido, especialmente em osciladores de precisão e circuitos de RF.

A estabilidade ambiental não se limita apenas à temperatura. Umidade, vibração, estresse mecânico e condições do invólucro também podem afetar o desempenho real. Na engenharia prática, a ressonância estável depende não apenas do esquema, mas também do ambiente operacional e da estratégia de encapsulamento.

Efeitos de Carga e Acoplamento

Um circuito ressonante LC raramente opera isoladamente. Geralmente está conectado a uma fonte, um amplificador seguinte, um instrumento de medição ou outro estágio ressonante. Essas conexões externas carregam o circuito e alteram o Q efetivo, a largura de banda e, às vezes, até mesmo a frequência ressonante aparente.

A carga é especialmente importante durante a medição. Uma sonda, cabo ou entrada de instrumento pode alterar involuntariamente o circuito sob teste, tornando a ressonância medida diferente do comportamento interno livre. Portanto, uma boa prática de engenharia inclui a consciência da medição como parte da análise de estabilidade.

Elementos Parasitas e Sensibilidade do Layout

A resistência parasita, a capacitância parasita e o acoplamento indutivo não intencional estão entre as razões mais comuns pelas quais os circuitos LC práticos se comportam de maneira diferente dos cálculos de primeira passagem. Em baixas e médias frequências, esses efeitos podem ser modestos. Em frequências mais altas, eles podem se tornar uma parte definidora do comportamento do circuito.

A disciplina de layout é, portanto, central para a estabilidade. Caminhos de retorno curtos, aterramento sensato, colocação compacta, geometria de trilha controlada e blindagem cuidadosa ajudam a preservar a resposta ressonante pretendida. Em muitos projetos de RF, o arranjo físico é quase tão importante quanto a correção do esquema.

Práticas de Projeto para Melhor Estabilidade

Circuitos ressonantes LC estáveis são construídos por meio de projeto disciplinado, não apenas de cálculo. Indutores de alto Q, capacitores de baixa perda, componentes de tolerância apertada, layout compacto e blindagem adequada contribuem diretamente para melhor estabilidade de frequência e desempenho mais previsível.

Também é sensato reduzir a carga desnecessária, avaliar o comportamento térmico precocemente e verificar a ressonância usando tanto simulação quanto medição em bancada. Em projetos exigentes, a redução da classificação dos componentes, materiais controlados e disposições de ajuste podem fazer a diferença entre um circuito teoricamente correto e um produto final confiável.

Os circuitos ressonantes LC mais confiáveis não são simplesmente sintonizados na frequência correta; eles são projetados para permanecer lá sob condições operacionais reais.

Conclusão

Os circuitos ressonantes LC continuam sendo essenciais porque fornecem uma maneira precisa e eficiente de moldar o comportamento da frequência em sistemas eletrônicos. Seu princípio central é baseado na troca de energia entre um indutor e um capacitor, mas o projeto bem-sucedido depende de muito mais do que apenas a fórmula da ressonância. A topologia em série e paralelo, o fator Q, a perda, a largura de banda, a tolerância, a deriva térmica, a carga e os parasitas influenciam o desempenho final.

Seja o objetivo a sintonia de RF, a oscilação, a filtragem ou o casamento de impedância, os engenheiros devem equilibrar a teoria com a medição e a análise de estabilidade. Um projeto ressonante LC robusto não é apenas matematicamente correto, mas também robusto em hardware, consistente na operação e adequado às demandas de sua aplicação real.

FAQ

Qual é o principal objetivo de um circuito ressonante LC?

O principal objetivo é criar uma forte resposta seletiva em frequência. Os circuitos ressonantes LC são usados para passar, rejeitar, gerar ou moldar sinais em torno de uma frequência escolhida em filtros, osciladores, sintonizadores e redes de casamento.

Qual é a diferença entre ressonância em série e em paralelo?

Em um circuito ressonante em série, a impedância se torna mínima na ressonância e a corrente atinge um máximo. Em um circuito ressonante em paralelo, a impedância de entrada se torna alta na ressonância, o que torna o circuito útil em circuitos tanque, cargas sintonizadas e redes de frequência seletivas.

Por que o fator Q é importante no projeto de circuitos LC?

O fator Q mostra a eficácia com que o circuito ressonante armazena energia em comparação com a quantidade que perde. Um Q mais alto significa seletividade mais aguda e largura de banda mais estreita, enquanto um Q mais baixo significa resposta mais larga e amortecimento mais pesado.

O que causa a instabilidade da ressonância?

As causas comuns incluem tolerância dos componentes, deriva térmica, capacitância ou indutância parasita, perda resistiva, layout deficiente da PCB e carga de estágios conectados ou equipamentos de medição.

Os circuitos ressonantes LC ainda são importantes na eletrônica moderna?

Sim. Eles continuam amplamente usados em eletrônica de RF, sistemas de comunicação, osciladores, filtros analógicos, redes de casamento e muitos tipos de hardware de detecção e processamento de sinais.
