Um adaptador telefônico analógico, geralmente chamado de ATA, é um dispositivo que conecta telefones analógicos tradicionais, aparelhos de fax, interfones de porta, painéis de alarme, modems ou terminais de voz legados a uma rede de comunicação baseada em IP. Ele realiza a conversão entre sinais telefônicos analógicos de um lado e comunicação VoIP baseada em pacotes do outro.

Em uma implantação típica, o dispositivo analógico se conecta a uma porta FXS do adaptador. Em seguida, o ATA se registra em uma IP PBX, plataforma VoIP hospedada, servidor SIP ou provedor de serviço por Ethernet ou acesso de banda larga. Quando uma chamada é feita, áudio analógico, dígitos discados, sinais de toque e estados de linha são convertidos em sinalização SIP e fluxos de mídia RTP.

Por que este dispositivo ainda é importante em redes IP

Muitas organizações migraram para SIP, telefonia em nuvem e plataformas IP PBX, mas nem todo ponto final está pronto para se tornar totalmente baseado em IP. Telefones analógicos existentes ainda podem ser usados em quartos de hóspedes, elevadores, armazéns, áreas públicas, salas de segurança, oficinas, balcões de atendimento e sites remotos. Máquinas de fax, discadores de alarme, telefones de elevador e terminais especiais também podem depender de interfaces analógicas.

O adaptador oferece uma ponte de migração. Ele permite que equipamentos legados continuem em serviço enquanto a rede central de comunicação migra para IP. Isso evita substituir todos os terminais de uma vez e dá às organizações mais flexibilidade durante atualizações por fases.

Seu valor arquitetural vem da tradução de interfaces. Ele oculta a complexidade IP dos dispositivos analógicos e oculta o comportamento da linha analógica da plataforma VoIP. O dispositivo analógico se comporta como se estivesse ligado a uma linha telefônica, enquanto a rede IP enxerga um ponto final SIP ou um gateway de voz.

Do laço de cobre à rede de pacotes

O lado analógico do adaptador se comporta como um pequeno provedor de linha telefônica. Ele fornece tensão de bateria, detecta estados fora do gancho e no gancho, gera tensão de toque, recebe dígitos DTMF, fornece tom de discagem e transporta áudio de frequência de voz de e para o dispositivo conectado.

O lado IP se comunica por Ethernet ou outra rede de pacotes. Ele envia mensagens SIP para registro, estabelecimento de chamada, encerramento de chamada, autenticação e controle de recursos. Depois que a chamada é estabelecida, envia pacotes RTP para a mídia de voz.

Assim, o adaptador fica na fronteira entre dois mundos. Um mundo se baseia em condições elétricas de linha e tons de áudio. O outro se baseia em endereços IP, transporte UDP ou TCP, mensagens SIP, codecs, buffers de jitter, travessia NAT e qualidade de rede.

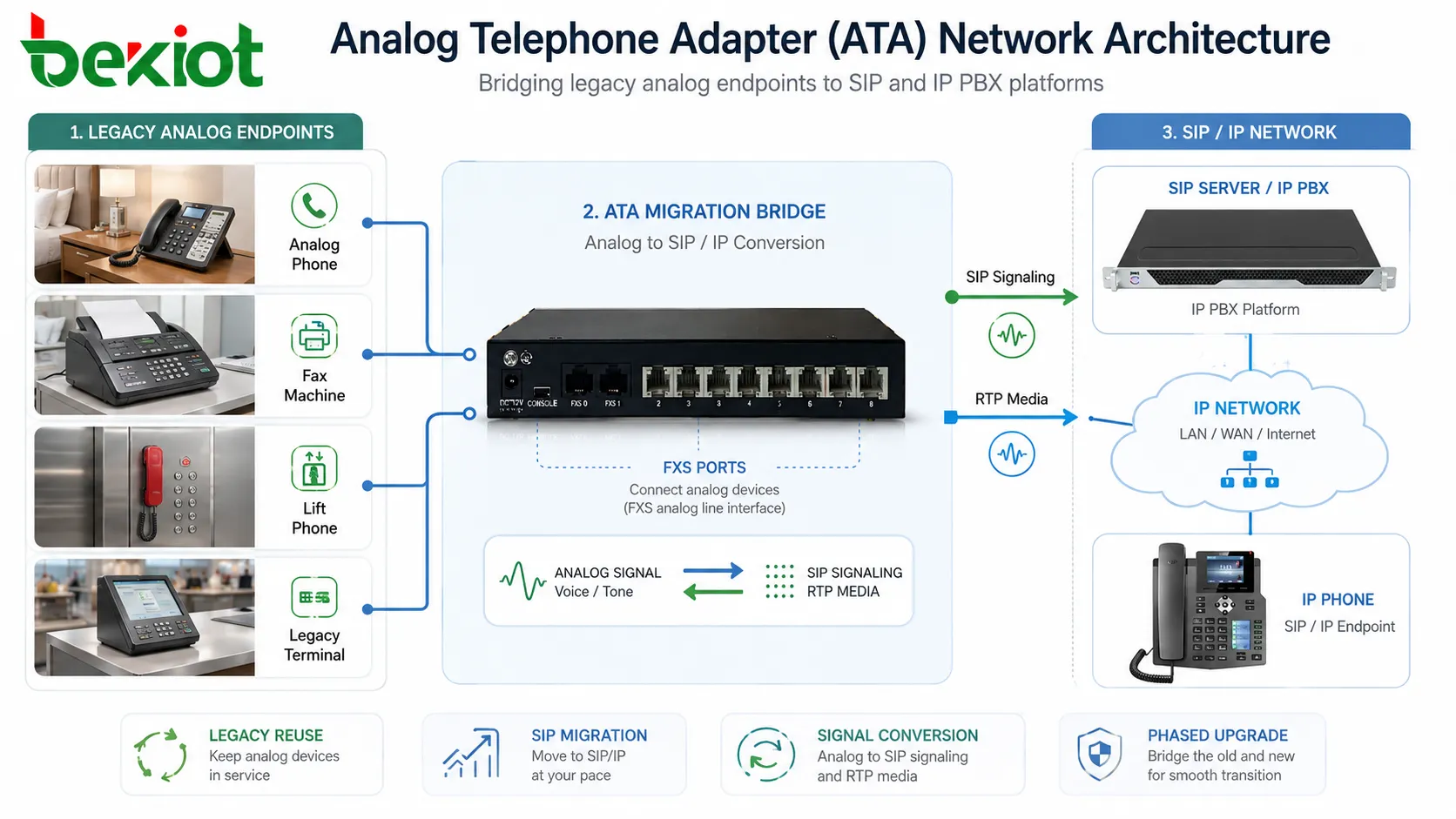

Camadas principais da arquitetura

Comportamento da porta analógica

Interface FXS

A maioria dos adaptadores fornece portas FXS. Uma porta FXS se conecta a um telefone analógico ou terminal semelhante e fornece as condições de linha esperadas pelo dispositivo. Ela oferece tom de discagem, tensão de toque, corrente de laço e detecção de no gancho ou fora do gancho.

Quando o usuário levanta o monofone, a porta FXS detecta a condição fora do gancho. O adaptador então aceita os dígitos discados e prepara uma chamada SIP conforme seu plano de discagem.

Tom de discagem e toque

O adaptador gera tons localmente. Tom de discagem, tom de retorno, tom de ocupado, tom de reorder e tom de chamada em espera podem ser produzidos pelo dispositivo conforme a configuração e os ajustes regionais.

O toque também é gerado na porta analógica. O adaptador deve fornecer tensão e cadência de toque suficientes para o dispositivo conectado. Isso pode ser importante ao conectar telefones antigos, dispositivos com campainha ou várias cargas analógicas.

Identificação de chamadas e sinalização de linha

A identificação de chamada analógica pode ser entregue em formatos FSK ou DTMF, conforme a região e o tipo de terminal. O adaptador recebe a informação do chamador pela sinalização SIP e a converte em um sinal analógico de identificação para o dispositivo conectado.

Inversão de linha, comportamento de polaridade, flash de gancho, indicação de mensagem em espera e outros recursos analógicos também podem ser suportados conforme o modelo e a configuração.

Processamento digital de voz

Depois que o áudio analógico entra no dispositivo, ele é amostrado, codificado, empacotado e transmitido como mídia RTP. O processo inverso ocorre para o áudio de entrada. O adaptador recebe pacotes RTP, decodifica, converte para áudio analógico e envia o sinal à porta telefônica.

A escolha do codec afeta largura de banda, qualidade e compatibilidade. Codecs de voz comuns podem incluir G.711, G.729, G.722 ou outras opções, dependendo da plataforma. G.711 costuma ser preferido para fax e aplicações legadas semelhantes a modem porque preserva mais do sinal da banda de voz.

O cancelamento de eco também é importante. Interfaces analógicas podem criar eco por circuitos híbridos, incompatibilidade de impedância, condições de cabo e projeto do terminal. Um adaptador bem configurado reduz o eco antes que ele seja percebido pelo usuário remoto.

Registro SIP e controle de chamadas

Registro de conta

O adaptador normalmente registra uma ou mais contas SIP em um servidor registrador. Cada porta analógica pode ser mapeada para um ramal, conta de usuário ou número de serviço separado. Alguns dispositivos suportam vários perfis para que portas diferentes se conectem a plataformas SIP diferentes.

O registro permite que a IP PBX ou o provedor saiba onde o adaptador pode ser alcançado no momento. Se o registro falhar, chamadas de entrada podem não chegar ao ponto final analógico.

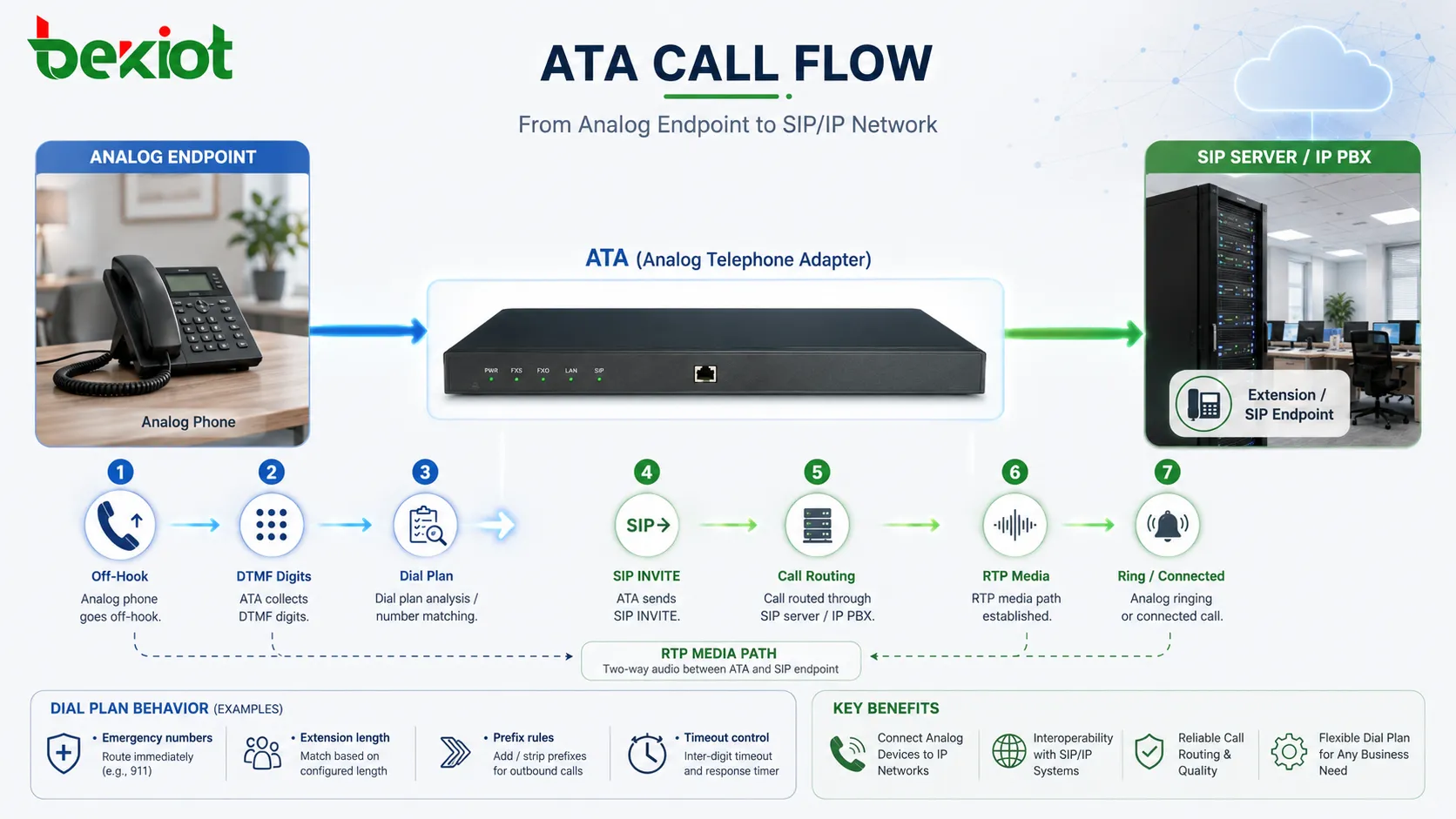

Estabelecimento de chamada de saída

Quando o usuário disca, o adaptador coleta dígitos conforme seu plano de discagem. Assim que o número corresponde a uma regra ou ocorre um tempo limite, o dispositivo envia um SIP INVITE para o proxy ou servidor configurado.

O servidor SIP então roteia a chamada para outro ramal, tronco, gateway PSTN, sistema de correio de voz, contact center ou destino externo. Durante esse processo, o usuário analógico percebe apenas um comportamento normal de discagem.

Entrega de chamada de entrada

Quando uma chamada SIP de entrada chega ao adaptador, o dispositivo decide qual porta analógica deve tocar. Ele gera tensão de toque nessa porta e pode enviar identificação de chamada analógica antes do toque, conforme regras regionais de temporização.

Depois que o usuário atende, o adaptador envia a resposta SIP apropriada e inicia a troca de mídia RTP.

Plano de discagem e tratamento de números

O plano de discagem é uma parte crítica do comportamento do adaptador. Ele define quais padrões de dígitos são válidos, quanto tempo o dispositivo espera por mais dígitos, se prefixos devem ser adicionados ou removidos e quais chamadas devem ser roteadas imediatamente.

Um plano de discagem ruim pode causar chamadas lentas, roteamento incorreto, falha em números de emergência ou confusão do usuário. Por exemplo, se o adaptador espera tempo demais antes de enviar a chamada, usuários podem achar que o dispositivo não funciona. Se envia dígitos cedo demais, números incompletos podem ser roteados incorretamente.

Planos de discagem devem refletir regras locais de numeração, comprimento de ramais internos, números de emergência, prefixos de acesso a troncos, regras de discagem internacional e códigos de serviço como acesso ao correio de voz ou captura de chamada.

Opções de posicionamento na rede

Implantação em LAN local

Em um escritório ou instalação local, o adaptador pode se conectar à mesma LAN da IP PBX ou do servidor de voz. Geralmente é a topologia mais simples porque a latência é baixa, NAT pode não estar envolvido e a QoS pode ser gerenciada dentro da rede local.

VLANs de voz são frequentemente usadas para separar o tráfego de voz do tráfego comum de dados. Isso pode melhorar a capacidade de gestão e reduzir o risco de congestionamento afetar a qualidade das chamadas.

Conexão de site remoto

Filiais remotas podem conectar adaptadores a uma plataforma SIP central por VPN, WAN privada, MPLS, SD-WAN ou acesso seguro à internet. Isso permite que telefones ou dispositivos analógicos da filial usem o sistema central de chamadas.

A implantação remota exige atenção a largura de banda, latência, perda de pacotes, travessia NAT, rotas de failover e sobrevivência local caso o link WAN falhe.

Acesso VoIP hospedado

Pequenos escritórios e sites distribuídos podem se conectar diretamente a um provedor VoIP hospedado. Nesse modelo, o adaptador se registra pela internet na plataforma do provedor.

Segurança e estabilidade tornam-se especialmente importantes. Senhas fortes, TLS quando suportado, regras de firewall, atualizações de firmware e configuração aprovada pelo provedor são recomendadas.

Arquitetura híbrida de gateway e PBX

Alguns ambientes usam um adaptador junto com gateways analógicos, servidores IP PBX, SBCs e troncos PSTN. O adaptador pode atender pontos finais analógicos individuais, enquanto gateways maiores tratam grupos de linhas ou troncos.

Essa arquitetura híbrida é comum durante a migração, quando alguns serviços continuam analógicos enquanto o roteamento central de chamadas migra para SIP.

Qualidade de serviço e estabilidade de voz

O tráfego de voz é sensível a atraso, jitter e perda de pacotes. O adaptador pode suportar marcação DSCP, marcação VLAN, ajuste de buffer de jitter, configuração de faixa de portas RTP e seleção de codec para melhorar a estabilidade da chamada.

A QoS também deve ser suportada por switches, roteadores, firewalls e equipamentos WAN. Marcar pacotes no adaptador só é útil se a rede respeitar essas marcações.

O tempo de empacotamento afeta o equilíbrio entre largura de banda e latência. Pacotes maiores reduzem a sobrecarga, mas podem aumentar o atraso e afetar a qualidade percebida se forem perdidos. Pacotes menores podem melhorar a resposta, mas usam mais largura de banda.

NAT, firewall e travessia SIP

Adaptadores frequentemente operam atrás de roteadores ou firewalls. A sinalização SIP pode conter endereços IP privados que não são alcançáveis pela rede pública. A mídia RTP pode falhar mesmo quando o registro parece bem-sucedido.

Soluções comuns incluem mensagens de manutenção NAT, STUN, proxy de saída, SBC, VPN, mapeamento estático de portas e tratamento NAT pelo provedor. A melhor abordagem depende de a plataforma ser local, hospedada ou atravessar uma WAN gerenciada.

Regras de firewall devem permitir as portas necessárias de sinalização SIP e mídia RTP. Abrir aleatoriamente faixas amplas de portas cria risco de segurança, enquanto regras rígidas demais podem bloquear chamadas ou causar áudio unidirecional.

Suporte a fax, alarme e dispositivos legados

Máquinas de fax e painéis de alarme são mais sensíveis do que chamadas de voz comuns. Eles podem depender de tons, temporização, negociação de modem ou características de linha que nem sempre sobrevivem bem em redes de pacotes.

O relé de fax T.38 pode melhorar a transmissão quando suportado pelo adaptador e pela plataforma de serviço. Quando T.38 não está disponível, pode-se usar passagem G.711, mas a qualidade da rede precisa ser estável.

Discadores de alarme, telefones de elevador, terminais POS e dispositivos baseados em modem devem ser testados com cuidado. Alguns podem funcionar de forma confiável, enquanto outros podem exigir linhas analógicas dedicadas, gateways especializados ou métodos de comunicação atualizados.

Um ATA pode prolongar a vida de equipamentos analógicos, mas não faz todo dispositivo legado funcionar perfeitamente sobre IP. Quanto mais sensível à temporização for o dispositivo, mais testes serão necessários.

Provisionamento e gerenciamento remoto

Implantações grandes exigem configuração repetível. A configuração manual pode funcionar para poucas unidades, mas se torna ineficiente quando centenas de adaptadores são usados em hotéis, campus, filiais, elevadores ou instalações de serviço.

O provisionamento pode usar arquivos de configuração, opções DHCP, downloads HTTPS, plataformas de gestão do fabricante, TR-069 ou modelos centralizados conforme a capacidade do dispositivo. Isso ajuda a padronizar contas SIP, planos de discagem, codecs, tons regionais, versões de firmware e configurações de segurança.

O gerenciamento remoto deve ser protegido. Senhas padrão, interfaces Web expostas, firmware desatualizado e URLs de provisionamento inseguras podem criar riscos sérios.

Arquitetura de segurança

Proteção de conta SIP

Credenciais SIP devem ser únicas, fortes e protegidas. Se um invasor obtiver acesso a uma conta do adaptador, poderá registrar pontos finais não autorizados, realizar chamadas fraudulentas ou interromper o serviço.

Limitação de taxa, restrições de IP, bloqueio de conta, monitoramento de registro e controles fortes de provisionamento podem reduzir o risco.

Segurança de transporte

TLS pode proteger a sinalização SIP quando suportado. SRTP pode proteger a mídia de voz quando suportado por ambos os lados. Esses recursos são úteis quando o tráfego cruza redes não confiáveis.

A criptografia deve ser planejada junto com gerenciamento de certificados, compatibilidade de terminais e procedimentos de solução de problemas.

Controle de acesso de gerenciamento

A interface de gerenciamento não deve ser exposta desnecessariamente à internet pública. O acesso deve ser limitado por política de rede, VPN, autenticação forte e administração baseada em funções quando disponível.

Backups de configuração também devem ser protegidos porque podem conter informações de contas SIP ou detalhes de rede.

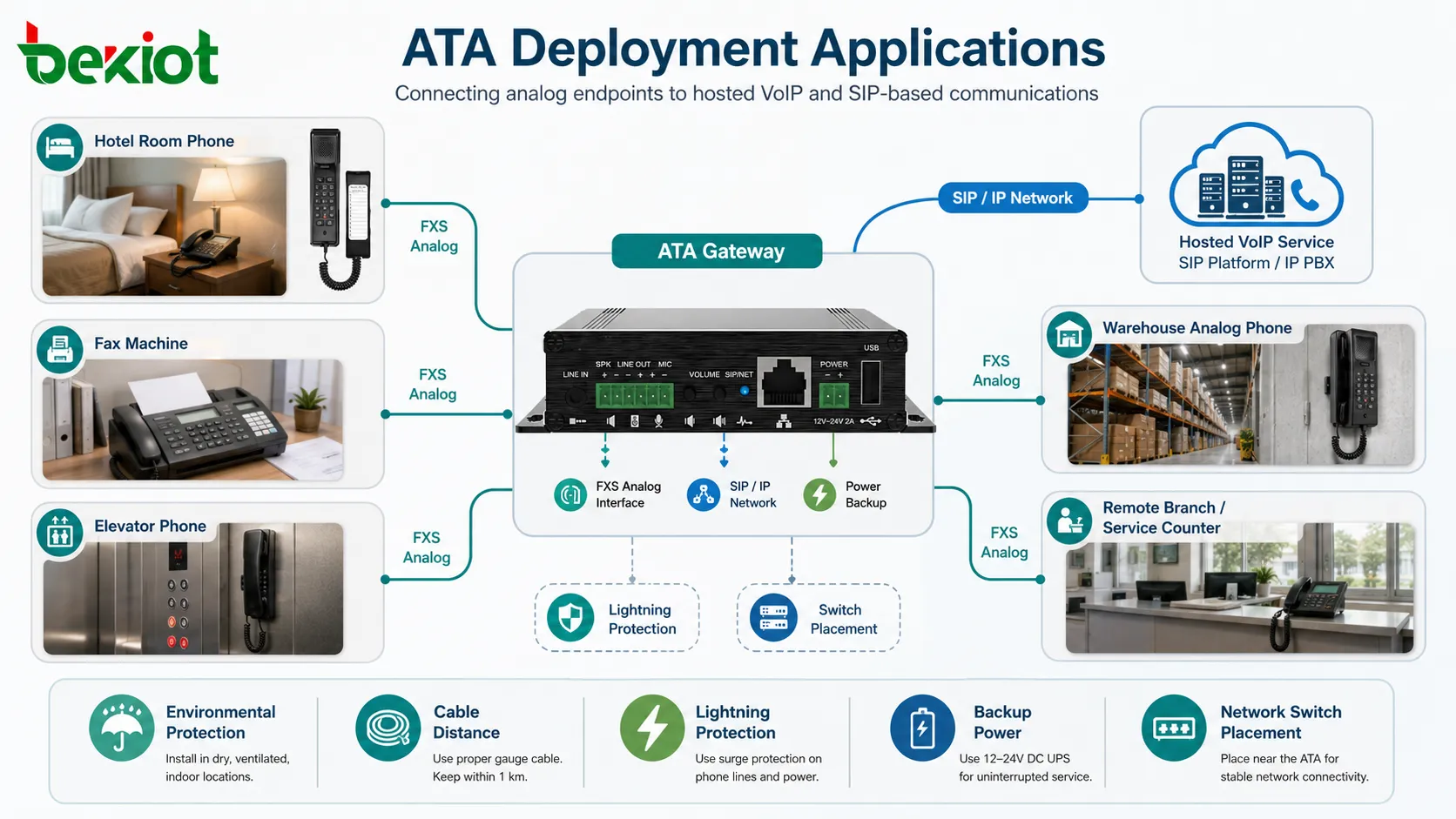

Aplicações em implantações reais

Hotéis e quartos de hóspedes

Hotéis frequentemente usam adaptadores para conectar telefones analógicos de quartos a sistemas PBX hoteleiros baseados em IP. Isso permite manter os telefones existentes enquanto a plataforma central de telefonia é modernizada.

Considerações importantes incluem indicação de mensagem em espera, discagem para recepção, chamadas de emergência, mapeamento de número de quarto, integração de chamada de despertar e acesso de manutenção.

Linhas de elevador e emergência

Telefones de elevador e telefones de ajuda podem se conectar por adaptadores quando o sistema de comunicação do prédio é baseado em IP. Essas linhas exigem alimentação confiável, identificação clara de localização e testes funcionais regulares.

O uso relacionado a emergência deve ser projetado conforme requisitos locais e não deve depender de caminhos de banda larga instáveis sem planejamento de backup.

Fax e dispositivos legados de escritório

Muitos escritórios ainda usam fax, telefones de conferência analógicos, telefones sem fio analógicos ou dispositivos legados. Um adaptador pode conectá-los a uma plataforma SIP moderna sem substituição imediata.

O uso de fax deve ser testado com destinos reais porque a compatibilidade varia conforme codec, qualidade de rede, suporte do provedor e comportamento T.38.

Armazéns e áreas industriais de apoio

Telefones analógicos podem continuar úteis em armazéns, guaritas, oficinas de manutenção, áreas de carga e salas utilitárias. Adaptadores permitem que esses pontos finais se conectem ao mesmo sistema VoIP usado pelos telefones de escritório.

Proteção ambiental, distância de cabo, proteção contra raios, energia de backup e posicionamento de switch de rede devem ser considerados nessas áreas.

Solução de problemas operacionais

Sem registro

Se o adaptador não registrar, verifique endereço do servidor SIP, nome de usuário, senha, domínio de autenticação, DNS, gateway de rede, VLAN, firewall, protocolo de transporte e estado da conta.

Captura de pacotes ou logs SIP podem mostrar rapidamente se o dispositivo está enviando solicitações REGISTER e qual resposta recebe.

Áudio unidirecional

Áudio unidirecional geralmente aponta para problemas no caminho RTP. NAT, regras de firewall, faixas de portas RTP incorretas, endereços IP privados em mensagens SIP ou tráfego UDP bloqueado são causas comuns.

Testar na mesma LAN pode ajudar a separar problemas de configuração do dispositivo de problemas de WAN ou firewall.

Telefone analógico sem toque

Se chamadas de entrada chegam mas o telefone não toca, verifique capacidade de tensão de toque, carga REN, mapeamento de porta, temporização de identificação de chamada, condição do cabo, compatibilidade do telefone analógico e se a porta correta está sendo chamada.

Telefones antigos com campainha podem exigir mais potência de toque do que telefones eletrônicos modernos.

Baixa qualidade de voz

Baixa qualidade pode ser causada por perda de pacotes, jitter, largura de banda fraca, eco, codec errado, incompatibilidade de ganho, realimentação acústica ou problemas de fiação analógica.

Verifique os dois lados do adaptador. Um problema de rede e um problema de linha analógica podem gerar reclamações semelhantes dos usuários.

Falha de fax

Problemas de fax podem vir de T.38 desativado, provedores incompatíveis, perda de pacotes, configurações de cancelamento de eco, codec errado, jitter ou latência excessiva.

Faxes curtos de teste podem ter sucesso enquanto documentos longos falham. Os testes devem incluir comprimento realista de documento e vários tipos de destino.

Lista de verificação para seleção e projeto

Comece pelo número e tipo de portas analógicas necessárias. Um único telefone de mesa, um conjunto de telefones de quartos, uma linha de fax e um telefone de elevador podem exigir contagens de portas e recursos diferentes.

Verifique a compatibilidade com a plataforma SIP de destino. Confira método de registro, suporte a codecs, T.38, formato de identificação de chamada, comportamento do plano de discagem, TLS, SRTP, método de provisionamento e suporte a failover.

Revise disponibilidade de energia e rede. Alguns adaptadores são alimentados por fontes locais, enquanto outros podem suportar PoE conforme o modelo. Pontos finais críticos podem precisar de UPS ou energia de backup.

Planeje a fiação analógica. Comprimento de cabo, carga REN, ruído, aterramento, exposição a surtos e qualidade de interconexão podem afetar o desempenho.

Documente cada porta. Cada linha analógica deve ter número de ramal claro, localização física, tipo de dispositivo conectado, conta SIP, rota de fallback e responsável pela manutenção.

A melhor arquitetura ATA não é apenas conectar um telefone antigo ao VoIP. Ela preserva o comportamento analógico esperado enquanto atende aos requisitos de confiabilidade, segurança e gerenciabilidade de uma rede de voz IP.

Perguntas frequentes

Um ATA pode conectar um telefone de disco?

Alguns adaptadores podem suportar discagem por pulso, mas muitos suportam apenas discagem DTMF. A compatibilidade com telefone de disco deve ser verificada antes da implantação.

Quantos dispositivos analógicos podem se conectar a uma porta?

Depende da capacidade de toque da porta e da carga REN total dos dispositivos conectados. Dispositivos demais em uma porta podem impedir o toque correto.

Chamadas de emergência podem ser roteadas por um adaptador?

Podem, mas o roteamento de emergência deve ser planejado com cuidado. Informação de localização, energia de backup, confiabilidade de rede e regulamentos locais devem ser revisados.

Por que um telefone analógico faz chamadas mas não mostra identificação de chamada?

O formato de identificação de chamada, configuração regional, temporização antes do toque, compatibilidade do telefone ou mapeamento da informação SIP do chamador pode estar incorreto.

Os adaptadores devem ficar perto dos telefones ou dos switches de rede?

Coloque-os onde tanto a qualidade do cabo analógico quanto o acesso à rede sejam práticos. Trechos analógicos longos podem captar ruído, enquanto uma má posição de rede pode criar problemas de pacotes ou energia.
