Plataformas de petróleo offshore, plataformas de processamento de gás natural e outras instalações de energia em alto-mar operam longe da costa, com equipamentos de comunicação continuamente expostos a névoa salina, umidade, ventos fortes, chuva e ruído persistente de máquinas. Algumas áreas de produção também podem conter gases inflamáveis ou outros meios perigosos. Quando ocorrem falhas de equipamento, vazamentos de gás, incêndios, lesões de pessoal ou condições climáticas severas, o pessoal de campo precisa de uma maneira confiável de contatar a sala de controle, enquanto os operadores devem ser capazes de transmitir instruções de despacho e informações de emergência para os conveses de produção, áreas de equipamentos, helipontos e zonas de evacuação.

Por esta razão, o projeto de um sistema telefônico de emergência offshore não deve se concentrar apenas no grau de proteção dos terminais individuais. O tipo de terminal, local de instalação, adequação para áreas perigosas, notificação em alto ruído, integração com despacho, coordenação com sonorização, arquitetura de rede e alimentação de emergência precisam ser planejados em torno das condições operacionais reais da plataforma.

Requisitos de Comunicação em Ambientes Marinhos

Os terminais de comunicação instalados em plataformas offshore estão expostos a tensões ambientais significativamente mais severas do que aquelas enfrentadas por equipamentos internos comuns. Sal, umidade, vento, chuva e vibração podem afetar continuamente o invólucro do telefone, o fone, o teclado, o alto-falante, os fixadores, os terminais de fiação e as entradas de cabo. Portanto, a seleção do terminal deve começar com a área de instalação real e o ambiente operacional.

Névoa Salina e Corrosão de Longo Prazo

O ar carregado de sal depositado nas superfícies dos equipamentos pode acelerar a corrosão de componentes metálicos, conectores e pontos de fiação expostos. Os telefones instalados em conveses abertos, passarelas, entradas de áreas de equipamentos e outros locais externos devem, portanto, ser selecionados com atenção à resistência à corrosão do invólucro, estrutura de vedação, proteção das entradas de cabo e operação externa de longo prazo.

As práticas de instalação são igualmente importantes. As entradas de cabo e os pontos de conexão não devem ser posicionados onde a água possa se acumular ou onde estejam continuamente expostos à chuva direta ou à névoa salina. Os suportes de montagem, parafusos e outras peças metálicas expostas também requerem proteção adequada contra corrosão para ambientes marinhos.

Como o Vento Forte Afeta a Comunicação de Voz

Helipontos, conveses externos e áreas de trabalho elevadas podem estar expostos a ruído de vento persistente. Em comparação com a comunicação totalmente em viva-voz, um telefone industrial fixo com fone pode ajudar a reduzir a distância entre a boca do usuário e o microfone, melhorando a captação de fala e o desempenho de audição em condições de vento.

A colocação do telefone também deve levar em conta a usabilidade do operador. O pessoal que usa capacetes de segurança e luvas industriais ainda deve ser capaz de levantar o fone, discar e desligar facilmente. Locais onde o fluxo de ar forte sopra diretamente em direção ao microfone devem ser evitados sempre que possível.

Proteção contra Ingresso e Proteção contra Explosões

Diferentes áreas de uma plataforma offshore apresentam diferentes requisitos ambientais e de segurança. Locais externos não perigosos estão principalmente expostos a névoa salina, chuva, umidade e estresse mecânico, tornando os telefones industriais à prova d'água adequados para muitas dessas posições. Áreas de processamento de petróleo e gás, algumas salas de bombas selecionadas e outras zonas perigosas classificadas exigem terminais de comunicação projetados para os requisitos aplicáveis de áreas perigosas.

Os graus de proteção contra ingresso descrevem a eficácia com que um invólucro resiste à entrada de água e partículas sólidas, enquanto a proteção contra explosões trata da operação segura do equipamento em atmosferas potencialmente explosivas. Esses requisitos resolvem problemas diferentes e devem ser revisados independentemente durante o projeto do sistema e a seleção de equipamentos.

Produto Relacionado: Telefone Industrial à Prova d'Água Becke

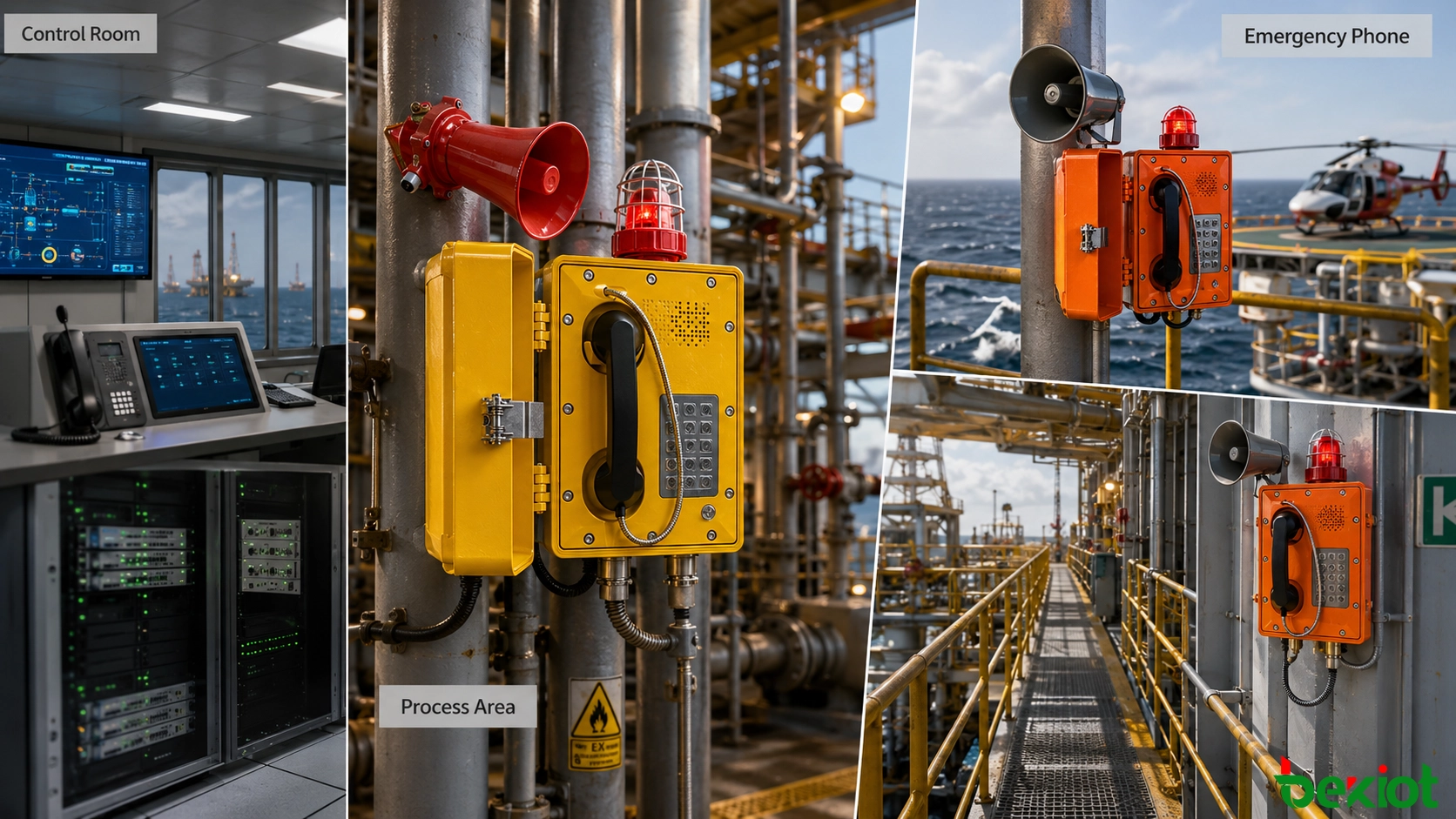

Planejamento de Pontos de Comunicação por Área

As plataformas offshore são estruturas compactas, mas as condições operacionais, a atividade do pessoal e os requisitos de comunicação variam consideravelmente entre as zonas. Portanto, a sala de controle, o convés de produção, as salas de equipamentos, o heliponto e as áreas de evacuação não devem usar a mesma configuração de terminal. Os pontos de comunicação são melhor planejados de acordo com a função de trabalho e o risco ambiental.

O planejamento dos pontos de comunicação também deve refletir o movimento do pessoal e as rotas de evacuação de emergência. Após a ocorrência de uma anormalidade no equipamento, os operadores devem ser capazes de alcançar um ponto de comunicação sem atravessar uma área de maior risco. Zonas de equipamentos remotos, pontos de reunificação e pontos de evacuação também devem manter acesso de comunicação fixa claramente identificado.

Em comparação com simplesmente instalar telefones a distâncias uniformes, posicioná-los em torno de postos de trabalho críticos, entradas de áreas de equipamentos, pontos de concentração de pessoal e rotas de evacuação reflete melhor as necessidades operacionais reais das instalações offshore.

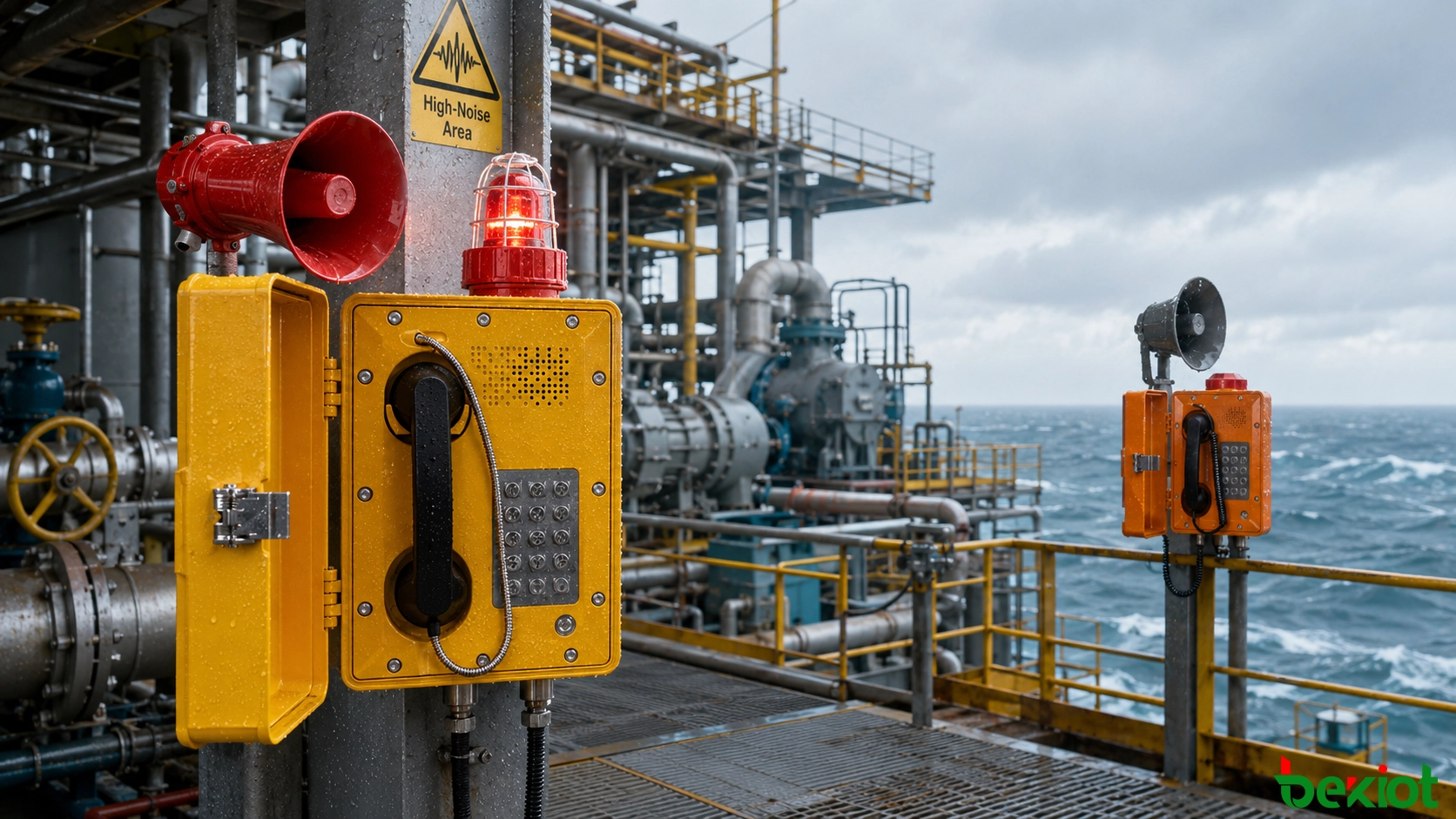

Melhorando a Percepção de Chamadas em Áreas Ruidosas

Áreas de compressores, salas de geradores, estações de bombeamento e locais que contêm grandes máquinas rotativas podem estar expostas a ruído de fundo continuamente alto. Um telefone padrão ainda pode fazer e receber chamadas, mas seu toque pode ser mascarado pelo ruído das máquinas, impedindo que o pessoal perceba uma chamada recebida da sala de controle.

Nessas áreas, os telefones fixos podem ser complementados com alto-falantes tipo corneta e dispositivos de alarme sonoros e visuais de acordo com o ambiente acústico real. Quando a sala de controle inicia uma chamada ou notificação de emergência, a cobertura de som adicional e a indicação visual podem atrair a atenção do pessoal próximo, que pode então usar o telefone fixo mais próximo para confirmação bidirecional.

Telefones fixos, alto-falantes tipo corneta e alarmes visuais desempenham funções diferentes. O telefone suporta comunicação ponto a ponto e feedback de campo, a corneta estende a cobertura audível e o alarme visual complementa a notificação audível quando o ruído de fundo é muito alto.

As áreas de produção que contêm múltiplos equipamentos também podem ser divididas em grupos de comunicação, como zonas de compressores, bombas ou carregamento. Durante um evento anormal, a sala de controle pode contatar a área necessária diretamente, em vez de discar posições individuais uma por uma.

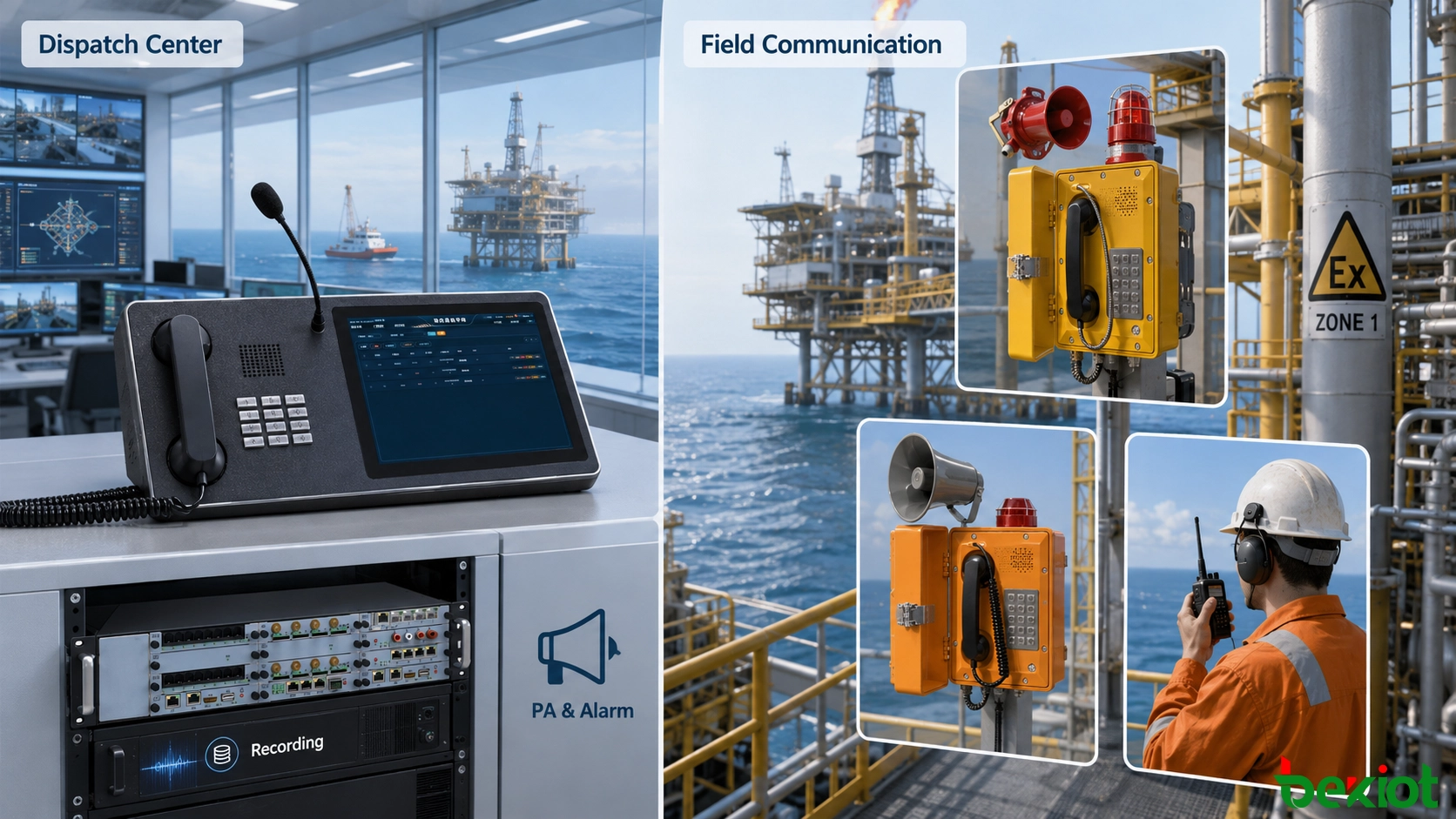

Acesso ao Despacho e Projeto de Rede

Uma vez que os telefones de campo estão conectados a uma plataforma de despacho unificada, a sala de controle pode organizar os recursos de comunicação por área da plataforma, unidade de produção e função de trabalho, em vez de depender de números de ramal independentes. Os conveses de produção, salas de bombas, áreas de compressores, espaços de máquinas, helipontos e alojamentos podem ser representados em um diretório de comunicação claro.

Gerenciamento Centralizado de Terminais de Campo

Dentro das permissões de usuário atribuídas, os operadores de despacho podem realizar chamadas individuais, transferências, captura de chamadas, conferências e chamadas em grupo. Durante um incidente, posições relevantes, pessoal de manutenção e coordenadores de emergência podem ser colocados em um grupo de comunicação temporário, reduzindo os atrasos causados pela comunicação sequencial entre departamentos.

O sistema também pode reter o horário da chamada, números de origem e destino, duração da chamada e arquivos de gravação para inspeção de serviço, investigação de falhas e revisão de incidentes. Os registros de gravação devem permanecer associados ao ramal relevante, posição de trabalho e horário do evento para que possam ser recuperados de forma eficiente posteriormente.

Implantação IP para Novas Plataformas

Para plataformas recém-construídas com backbones Ethernet industrial e fibra óptica, os telefones SIP, servidores de despacho e serviços de voz relacionados podem ser planejados como parte da rede de comunicação IP. Os terminais de campo se conectam através da rede da plataforma, enquanto a numeração, permissões de usuário e status dos terminais são mantidos centralmente na sala de controle.

Uma arquitetura baseada em SIP também simplifica a interconexão com sistemas IP PBX, plataformas de gravação e outros recursos de voz IP baseados em padrões, tornando-a adequada para plataformas onde os nós de comunicação podem continuar a se expandir.

Preservação de Recursos Analógicos Existentes

Algumas plataformas em operação ainda dependem de telefones analógicos e cabeamento de cobre existente. Se essas linhas permanecerem estáveis e a religação completa aumentar a dificuldade de construção, o tempo de inatividade ou o custo do projeto, gateways de voz podem ser usados para conectar terminais analógicos a uma plataforma de despacho IP mais nova.

Os telefones analógicos existentes continuam a usar suas linhas de acesso originais, enquanto o gateway de voz realiza a conversão de interface entre o lado analógico e a rede SIP. O servidor de despacho então gerencia a numeração, comutação, funções de despacho e gravação de maneira centralizada.

Esta abordagem preserva os ativos de comunicação que ainda têm valor operacional, enquanto introduz gradualmente o despacho centralizado e o gerenciamento baseado em IP, tornando-a adequada para atualizações faseadas em plataformas que devem permanecer em serviço.

Coordenação de Telefones com Sonorização e Alarmes

Emergências offshore frequentemente exigem tanto a confirmação ponto a ponto quanto a notificação em área mais ampla. Telefones fixos são adequados para comunicação bidirecional entre posições de campo e a sala de controle, enquanto os sistemas PAGA ou de sonorização distribuem informações em áreas maiores. Alarmes sonoros e visuais ajudam a atrair a atenção do pessoal que trabalha em ambientes de alto ruído.

Por exemplo, se o pessoal de campo identificar um vazamento de gás, eles podem usar um telefone fixo próximo para relatar à sala de controle a área exata, a localização do equipamento e as condições iniciais. Após verificar as informações, a sala de controle pode ativar o anúncio ou alarme de área apropriado de acordo com o procedimento de emergência, notificando as equipes de manutenção, combate a incêndio, médicas e outras equipes relevantes.

No nível do sistema, os telefones industriais e à prova de explosão podem se conectar ao servidor de despacho através da rede IP da plataforma ou das linhas existentes. A posição de despacho na sala de controle gerencia a comunicação de voz enquanto coordena com os sistemas de sonorização, alarme e gravação. Cada subsistema mantém sua própria função, mas o processo de comunicação de emergência é organizado centralmente.

Esta divisão de responsabilidades reduz a necessidade de informações serem passadas manualmente entre sistemas separados. Os telefones apoiam a confirmação da situação, a sonorização lida com a notificação mais ampla, os dispositivos de alarme reforçam a consciência de campo e o sistema de gravação preserva o histórico de comunicações.

Confiabilidade em Toda a Cadeia de Comunicação

Como as plataformas offshore estão longe da costa, a manutenção e o suporte externo podem ser mais difíceis após falhas de equipamento. Portanto, a confiabilidade da comunicação de emergência precisa cobrir terminais, redes, servidores, equipamentos de comutação e sistemas de alimentação, em vez de ser julgada apenas pelo nível de proteção do invólucro do telefone.

Redução de Pontos Únicos de Falha na Rede

Dependendo do tamanho da plataforma e dos requisitos de confiabilidade, a rede de comunicação backbone pode usar anéis Ethernet industrial, links duplos ou outras topologias redundantes. Uma falha de cabo local ou dispositivo de rede não deve fazer com que uma área de produção inteira perca a comunicação com a sala de controle.

Os limites reais de falha dos servidores de despacho e equipamentos de comutação central também devem ser revisados. Dois servidores que ainda dependem do mesmo circuito de alimentação, nó de comutação ou uplink continuam a compartilhar um ponto único de falha significativo.

Alimentação de Emergência para Equipamentos de Comunicação Críticos

Servidores de despacho, switches principais, gateways de voz e terminais de comunicação críticos devem ser incorporados ao projeto de UPS ou alimentação de emergência da plataforma. Durante uma falha de energia local, a comunicação básica entre a sala de controle, áreas de produção críticas e zonas de evacuação deve permanecer disponível pelo período necessário.

Manutenção de Múltiplos Métodos de Comunicação

Os telefones fixos fornecem locais claramente definidos, operação simples e não dependem do pessoal carregar um terminal móvel. No entanto, a comunicação de emergência offshore não deve depender de um único método. Telefones fixos, comunicação por rádio, PAGA, alarmes sonoros e visuais e outros sistemas de comunicação disponíveis podem se complementar e reduzir o impacto de uma falha em qualquer rede ou dispositivo.

A Instalação em Campo Determina a Usabilidade

Os parâmetros e locais definidos durante a fase de projeto devem ser validados novamente em condições operacionais reais. As plataformas offshore frequentemente combinam equipamentos densos, altos níveis de ruído e espaço de trabalho limitado. Se os equipamentos de comunicação podem ser encontrados, alcançados e operados rapidamente tem um efeito direto em sua utilidade durante uma emergência.

• Os telefones devem ser instalados onde o pessoal possa alcançá-los de forma rápida e segura.

• O toque, o áudio amplificado e a qualidade da fala em áreas de alto ruído devem ser testados enquanto as máquinas estão operando normalmente.

• Locais externos expostos a ventos fortes devem ser verificados quanto ao efeito real do ruído do vento no microfone e no fone.

• Teclados, fones e outros controles devem permanecer utilizáveis enquanto o pessoal estiver usando luvas industriais.

• As entradas de cabo, conectores, suportes de montagem e fixadores devem receber vedação e proteção contra corrosão adequadas.

• Terminais de comunicação, acessórios e métodos de instalação em áreas perigosas devem estar em conformidade com os requisitos da área aplicável.

• Os pontos de comunicação próximos aos pontos de reunificação, áreas de botes salva-vidas e rotas de evacuação primárias devem corresponder ao plano de emergência da plataforma.

Os testes de aceitação do sistema também devem refletir condições operacionais realistas. As áreas de alto ruído não devem ser testadas apenas com as máquinas paradas, os terminais externos devem ser verificados em condições práticas de comunicação e os locais críticos devem ser testados quanto a chamadas recebidas, chamadas em grupo, coordenação com sonorização e recuperação após falhas de comunicação.

Notas Finais

A confiabilidade de um sistema telefônico de emergência offshore depende de dois fatores fundamentais: se os terminais de campo podem suportar a exposição marinha de longo prazo e se os caminhos de comunicação eficazes entre o pessoal de campo e a sala de controle permanecem disponíveis durante condições anormais. A impermeabilização, a resistência à corrosão e a proteção contra explosões fornecem a base do equipamento, enquanto o posicionamento dos pontos, a adaptação ao ruído, a integração com o despacho, a redundância de rede e a alimentação de emergência determinam o desempenho geral do sistema em um incidente real.

Portanto, o planejamento do sistema deve começar com o zoneamento da plataforma, as posições do pessoal, os fluxos de trabalho de produção e os procedimentos de emergência antes que os tipos de terminal e os recursos de backend sejam finalizados. O objetivo é garantir que o pessoal possa localizar rapidamente os equipamentos de comunicação, ouvir claramente as informações críticas e manter contato estável com a sala de controle durante a operação normal e a resposta a emergências.

Perguntas Frequentes

Como deve ser determinado o intervalo de manutenção para telefones offshore?

O intervalo de manutenção deve refletir os procedimentos de gerenciamento de equipamentos da plataforma, o local de instalação e as condições reais de corrosão. Posições externas expostas a forte névoa salina, chuva ou respingos de água do mar requerem atenção particular aos fones, teclados, vedações, terminais de fiação, entradas de cabo e hardware de montagem.

Todos os telefones externos precisam de um invólucro de proteção adicional?

Não necessariamente. A necessidade de um invólucro de proteção depende da própria proteção ambiental do telefone, da orientação de instalação, da exposição à chuva ou névoa salina e do acesso para manutenção. A drenagem inadequada ou a condensação dentro de um invólucro podem, por si só, criar problemas no equipamento.

As funções de linha direta são adequadas para posições críticas?

Sim. A sala de controle, o posto de serviço de combate a incêndio, o ponto médico e outros locais críticos podem usar funções de linha direta ou discagem rápida de acordo com o procedimento de emergência da plataforma. Isso reduz o tempo necessário para localizar e discar um número durante uma emergência. Os destinos configurados devem corresponder às responsabilidades de trabalho reais e aos planos de emergência.

Como os novos números de telefone devem ser gerenciados quando uma plataforma é expandida?

Antes de adicionar novas áreas ou terminais, o plano de numeração, os nomes das áreas, os nomes das posições de trabalho e os grupos de despacho devem ser definidos de forma consistente. Novos terminais podem então ser adicionados à estrutura organizacional existente. Um sistema de numeração padronizado simplifica o despacho diário, a manutenção, as pesquisas de gravação e a revisão de incidentes.
