Um veículo de comando de emergência é projetado para levar comunicação, coordenação e capacidade de comando de campo ao local de um incidente. Ele pode transportar rádios, transceptores veiculares, equipamentos de rede ad hoc de banda larga, dispositivos de backhaul 4G/5G, terminais de comunicação via satélite, sistemas de vídeo e estações de despacho. Em uma cena de resgate, operação de resposta a desastre, incidente de segurança ou missão de comando móvel, esses sistemas ajudam a conectar a equipe de campo ao centro de comando remoto.
No entanto, rádios portáteis e rádios veiculares ainda têm limitações práticas. Eles são confiáveis e familiares para usuários de campo, mas sua cobertura geralmente fica limitada a uma área local ou a uma rede de rádio específica. Diferentes equipes também podem usar padrões de rádio, canais e planos de frequência diferentes. Um gateway RoIP resolve essa lacuna conectando os canais de rádio do veículo de comando a uma plataforma de despacho baseada em IP, permitindo que o centro de comando alcance mais diretamente os usuários de rádio no local.
Por que os rádios de campo ainda precisam de uma ponte de rede
Rádios bidirecionais são essenciais na comunicação de emergência porque são simples, rápidos e adequados para operações de campo. Equipes de resgate, segurança, tripulações de veículos, bombeiros, equipes de engenharia e grupos temporários de comando podem usar rádios para comunicação push-to-talk imediata sem operação complexa.
A limitação é que a comunicação por rádio costuma ser local. O alcance efetivo depende da potência de transmissão, terreno, altura da antena, implantação de repetidores, bloqueio por edifícios e do sistema de rádio em uso. Em um grande desastre ou área operacional temporária, a cobertura de rádio pode atingir apenas parte do campo, e o centro de comando remoto pode não ouvir diretamente todos os grupos de rádio no local.
Um gateway RoIP cria uma ponte IP para esses canais de rádio. Ele converte áudio e sinais de controle do lado do rádio em recursos de comunicação baseados em IP, permitindo que despachantes, telefones SIP, plataformas de comando ou salas de controle remotas se comuniquem com usuários de rádio de campo por meio do veículo de comando de emergência.
Veículos de comando são pontos naturais de integração
Um veículo de comando de emergência costuma ser o local mais adequado para implantar um gateway RoIP. O veículo geralmente permanece próximo à área do incidente e já contém equipamentos de comunicação, como rádios veiculares, terminais de despacho, switches de rede, terminais satelitais, roteadores 4G/5G, sistemas de transmissão de vídeo e instalações de energia.
Ao instalar o gateway dentro do veículo, os equipamentos de rádio no local podem ser conectados à rede de comando sem alterar a forma como os usuários de campo operam seus rádios portáteis. O veículo se torna um hub móvel de comunicação que conecta usuários de rádio locais, operadores do veículo e o centro de comando remoto.
Essa arquitetura é útil para resgate de emergência, controle de enchentes, resposta a incêndios florestais, resposta a terremotos, operações de segurança pública, segurança de grandes eventos, comando militar, atendimento a acidentes industriais e cenários temporários de comando em campo. Ela ajuda a resolver o problema de comunicação da última milha entre a linha de frente e o centro de comando.

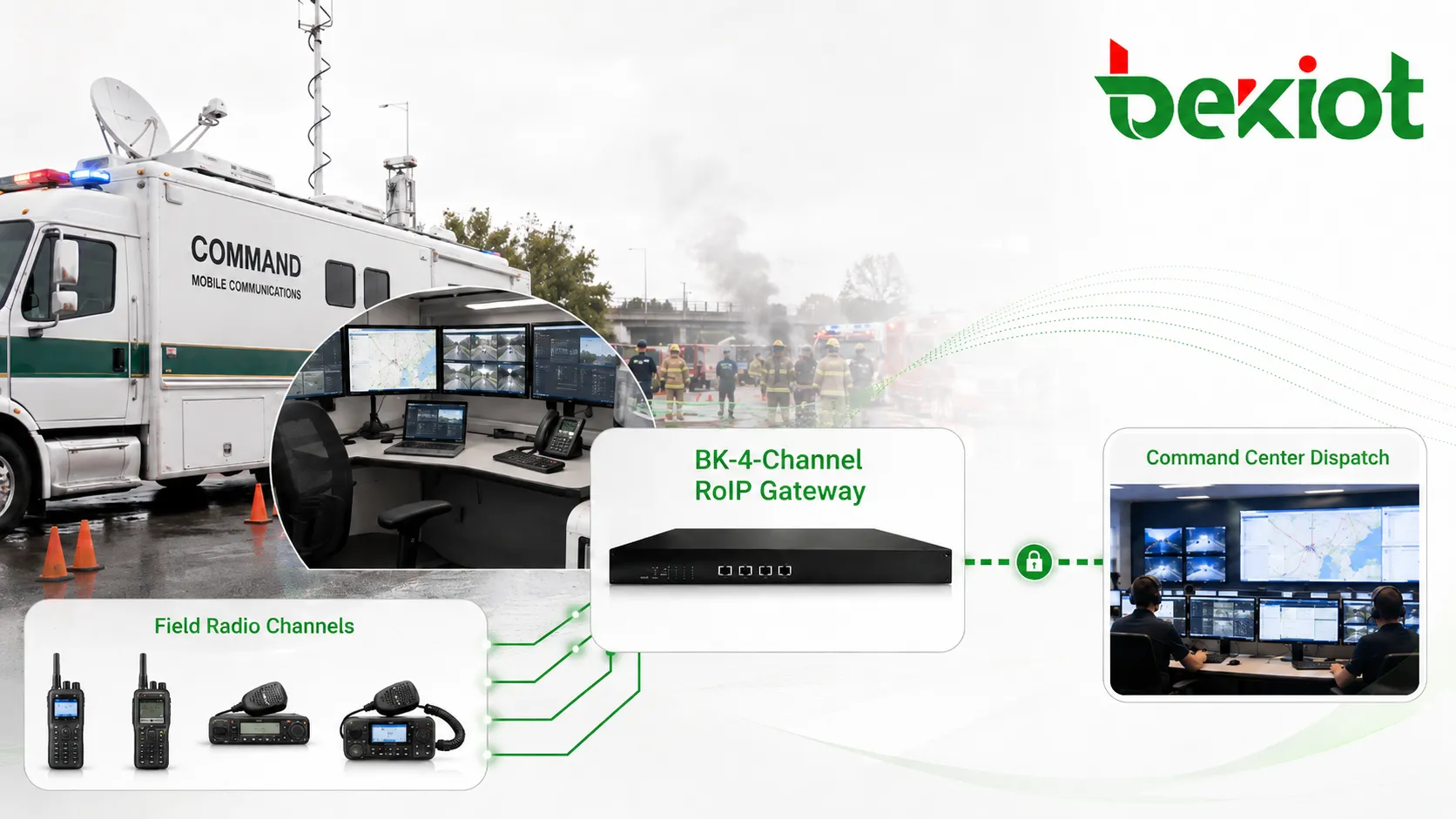

Como o gateway conecta canais de rádio
Um gateway RoIP pode se conectar a rádios, transceptores veiculares ou outros equipamentos de comunicação por rádio por meio de interfaces de áudio e controle. Cada canal de rádio conectado pode ser mapeado para uma porta do gateway, ramal SIP, recurso de despacho ou canal de plataforma. Após a configuração, o despachante remoto pode chamar o canal correspondente e falar com usuários de rádio em campo.
Em uma implantação de quatro canais, um gateway pode conectar quatro sistemas de rádio diferentes ou quatro canais do mesmo sistema. Por exemplo, um canal pode atender equipes de resgate, outro coordenação de veículos, outro apoio logístico e outro segurança ou resposta de emergência. O centro de comando pode selecionar o canal necessário conforme a situação real.
Esse desenho torna a comunicação de campo mais organizada. Em vez de depender apenas dos operadores de rádio locais dentro do veículo, o centro de comando remoto pode participar diretamente da comunicação de rádio quando necessário. As instruções de comando podem chegar mais rapidamente à linha de frente, e os relatórios de campo podem retornar ao centro de comando com mais clareza.
Produto relacionado: BK 4-Channel RoIP Gateway

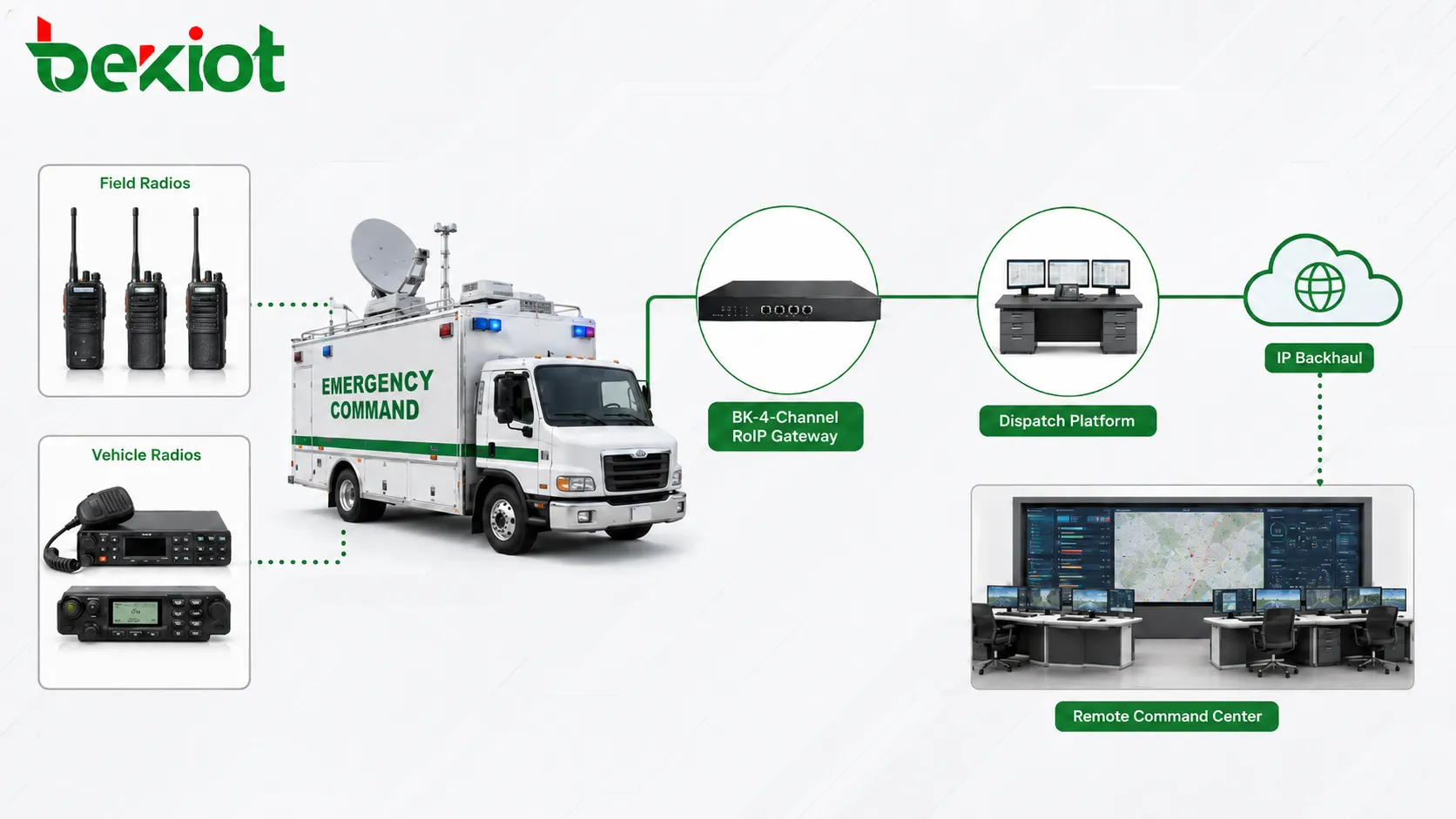

Backhaul por satélite e 4G/5G estende o enlace
O gateway conecta a comunicação por rádio à comunicação IP, mas o veículo de comando de emergência também precisa de uma rede de backhaul para alcançar o centro de comando. Em implantações práticas, esse backhaul pode usar comunicação via satélite, rede pública 4G/5G, rede LTE ou 5G privada, rede ad hoc de banda larga, enlace de micro-ondas ou banda larga cabeada quando disponível.
Enlaces por satélite são valiosos quando as redes terrestres estão danificadas, sobrecarregadas ou indisponíveis. Enlaces 4G/5G são úteis quando a cobertura móvel ainda está disponível e a largura de banda é suficiente. Em alguns projetos, ambos são usados juntos para aumentar a resiliência. O veículo de comando pode alternar automática ou manualmente entre rotas de rede conforme as condições do local.
Quando o backhaul IP está disponível, o gateway RoIP pode conectar o canal de rádio de campo à plataforma de despacho remota. Despachantes no centro de comando podem falar com usuários de rádio no local do incidente, e equipes de campo podem reportar status sem sair do fluxo de trabalho de rádio existente.
Resolvendo problemas de comunicação entre sistemas
Cenas de emergência frequentemente envolvem múltiplas equipes e múltiplos sistemas de rádio. Bombeiros, polícia, resgate médico, reparo de engenharia, gestão de emergências, transporte, utilidades e voluntários podem trazer seus próprios equipamentos. Esses rádios podem usar frequências, padrões, canais ou regras de gestão diferentes.
Sem integração, cada equipe só consegue se comunicar dentro de seu próprio grupo de rádio. O centro de comando pode precisar de vários rádios, vários operadores ou retransmissão manual de mensagens. Isso aumenta o atraso e pode gerar erros de comunicação em eventos de alta pressão.
Um gateway RoIP ajuda a criar comunicação entre sistemas. Ao conectar diferentes sistemas de rádio a diferentes portas ou canais do gateway, a plataforma de despacho pode organizá-los em um fluxo de comando mais unificado. Despachantes podem chamar um canal, monitorar outro ou coordenar várias equipes pela mesma plataforma.
Despacho baseado no veículo melhora o controle de campo
Se o veículo de comando de emergência também levar uma plataforma local de despacho, o gateway pode conectar recursos de rádio ao sistema de comando embarcado. O operador do veículo pode gerenciar grupos de rádio locais, comunicar-se com pessoal de campo e coordenar com o centro de comando remoto ao mesmo tempo.
Isso é útil quando o local do incidente precisa de autonomia local e apoio de comando remoto. O veículo pode atuar como nó de despacho de linha de frente, enquanto o centro de comando fornece coordenação de nível superior, alocação de recursos, apoio à decisão e comunicação entre departamentos.
Por exemplo, o operador do veículo pode lidar com tráfego de rádio de rotina no local, enquanto o centro de comando entra no canal apenas quando decisões importantes, instruções de evacuação ou coordenação entre departamentos são necessárias. Isso reduz a pressão de comunicação e mantém a estrutura de comando mais clara.
Canais de rádio podem ser usados com mais flexibilidade
Um gateway RoIP não apenas “passa” áudio de rádio. Em um sistema bem projetado, diferentes canais de rádio podem ser organizados como recursos de comunicação. Despachantes podem selecionar o canal correto conforme a etapa do incidente, tipo de equipe, localização ou nível de prioridade.
Por exemplo, um canal pode ser dedicado a operações de resgate, outro à logística, outro ao controle de tráfego e outro ao comando de emergência. Se diferentes padrões de rádio forem usados na cena, o gateway pode ajudar a trazê-los para o mesmo ambiente de despacho, permitindo que a equipe de comando os gerencie com mais eficiência.
Essa flexibilidade é especialmente valiosa quando o local do incidente muda rapidamente. Novas equipes podem chegar, grupos temporários podem ser criados e prioridades de comunicação podem mudar. Uma arquitetura baseada em gateway dá à equipe de comando uma forma mais flexível de organizar a comunicação de campo sem substituir os rádios existentes.
O que um sistema típico inclui

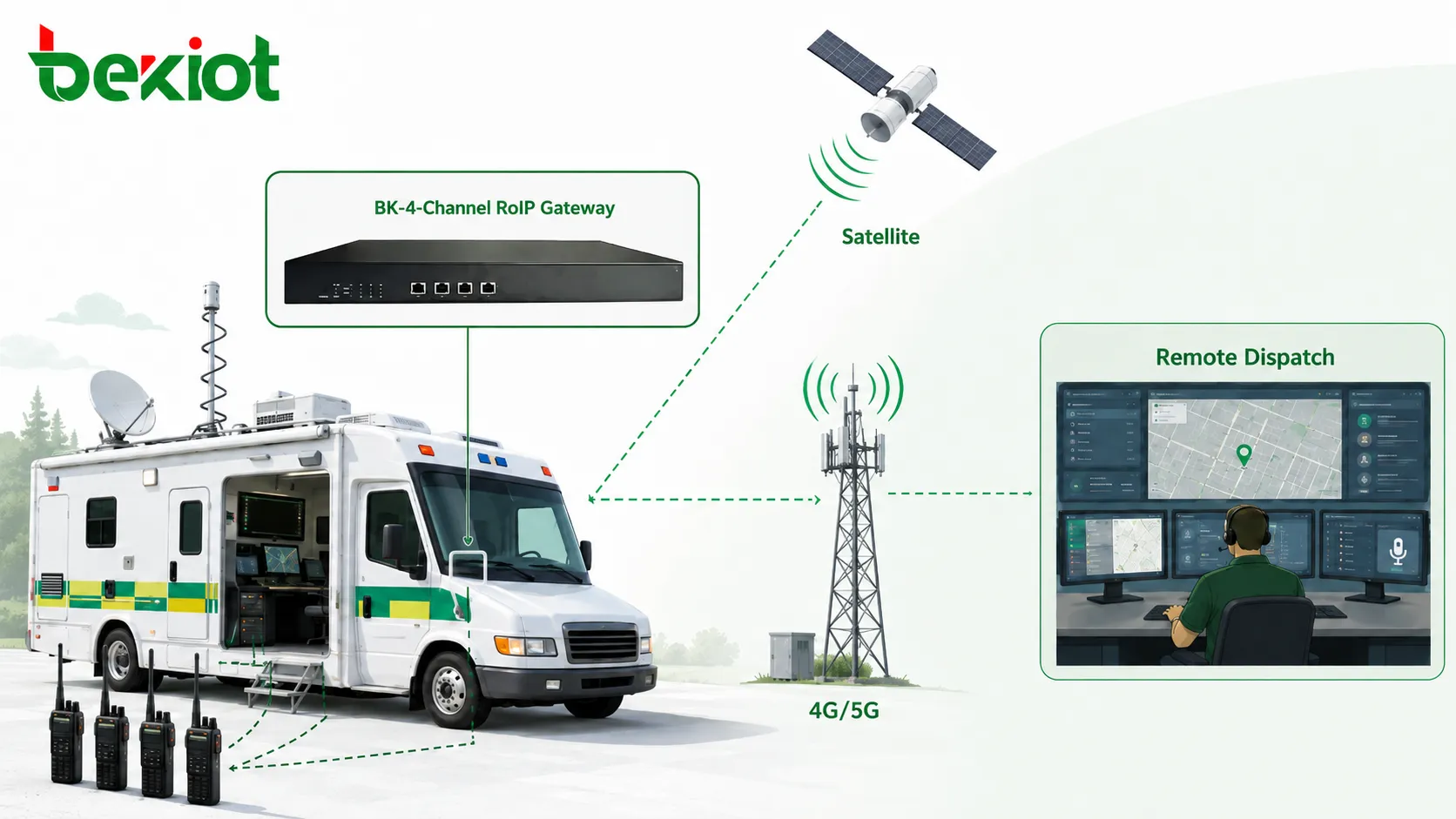

Uma arquitetura prática de comunicação para veículo de comando de emergência geralmente inclui rádios portáteis de campo, rádios veiculares, um gateway RoIP, switches de rede locais, um roteador, equipamento de backhaul por satélite ou 4G/5G, console de despacho e plataforma remota do centro de comando. Dependendo do projeto, também pode incluir transmissão de vídeo, câmeras IP, vídeo de drones, dispositivos de sonorização e sistemas de gravação.
O lado de rádio cuida da comunicação local push-to-talk. O lado do gateway converte áudio de rádio e sinais de controle em comunicação IP. O lado de rede transporta o tráfego por enlaces satelitais ou móveis. O lado de despacho permite que operadores chamem, monitorem, coordenem e gerenciem recursos de comunicação.
Essa arquitetura em camadas é importante porque permite expandir o sistema. Um veículo pequeno pode começar com dois ou quatro canais de rádio. Um veículo de comando maior ou abrigo de comando pode conectar mais canais, mais postos de despacho, mais enlaces de backhaul e mais sistemas integrados.
Pontos importantes de projeto antes da implantação
Antes da implantação, a equipe do projeto deve identificar quantos canais de rádio precisam ser conectados, quais padrões de rádio são usados, se os rádios são unidades portáteis ou transceptores veiculares, e como o gateway será conectado a cada dispositivo. Interface de áudio, controle PTT, mapeamento de canais, confiabilidade dos cabos, alimentação e espaço de instalação devem ser verificados cuidadosamente.
O planejamento de rede é igualmente importante. O veículo de comando deve ter uma LAN estável, regras de roteamento seguras e um caminho de backhaul confiável. Se o sistema depender de satélite, latência e largura de banda devem ser consideradas. Se depender de 4G/5G, cobertura, intensidade de sinal, planos de dados e congestionamento da rede devem ser avaliados.
O projeto também deve definir permissões de comunicação. Nem todo despachante precisa acessar todos os canais. Prioridade de emergência, gravação, monitoramento, controle de chamadas e regras de grupos temporários devem ser configurados de acordo com o fluxo de comando.
Qualidade de áudio e controle PTT são importantes
Na comunicação de emergência, a qualidade de áudio não é um detalhe pequeno. Se o nível de áudio estiver baixo demais, alto demais, distorcido, atrasado ou ruidoso, usuários de campo podem perder instruções importantes. Ganho de áudio do gateway, volume do rádio, nível do microfone, casamento de impedância, fiação de interface e configurações de codec devem ser testados antes da entrega do sistema.
O controle PTT também deve ser estável. O gateway precisa lidar corretamente com o comportamento push-to-talk entre o lado de despacho IP e o lado de rádio. Se o tempo do PTT não for ajustado adequadamente, as primeiras palavras de uma mensagem podem ser cortadas ou a transmissão de rádio pode não ser acionada de forma confiável.
Os testes de aceitação devem incluir chamada do centro de comando para rádio, relatório de rádio para centro de comando, operação prolongada, troca de canais, recuperação após interrupção de rede, atraso de enlace satelital e comunicação com prioridade de emergência. Esses testes ajudam a garantir que o sistema funcione em operações reais, não apenas em demonstração.
Por que isso importa para a resposta de emergência
O principal objetivo de implantar um gateway RoIP em um veículo de comando de emergência não é adicionar outro dispositivo. Seu objetivo é tornar a comunicação mais contínua, coordenada e controlável quando diferentes equipes e redes estão envolvidas.
Equipes de campo podem continuar usando rádios conhecidos. O veículo de comando pode converter esses canais de rádio para uma rede IP. O centro de comando remoto pode receber informações de campo e emitir instruções de forma mais direta. Isso melhora a velocidade e a precisão da comunicação de emergência.
Para resgate de emergência, comando militar, operações de segurança pública, reparo de utilidades, controle de enchentes, resposta a incêndios florestais e segurança de grandes eventos, esse tipo de arquitetura pode ajudar a conectar a linha de frente ao centro de comando e reduzir o risco de ilhas de comunicação isoladas.
FAQ
Um gateway RoIP pode conectar diferentes padrões de rádio ao mesmo tempo?
Sim, dependendo da interface do gateway e do projeto. Um gateway multicanal pode conectar diferentes rádios ou canais, mas cada interface deve ser compatível com o equipamento de rádio, cabos, nível de áudio e método de controle PTT corretos.
Um veículo de comando de emergência sempre precisa de backhaul por satélite?
Nem sempre. Backhaul por satélite é útil quando redes públicas estão indisponíveis ou danificadas. Se existir cobertura 4G/5G estável ou rede privada, a banda larga móvel pode ser suficiente. Muitos projetos usam os dois métodos para redundância.
O centro de comando pode falar diretamente com rádios portáteis em campo?
Sim. Depois que o canal de rádio é conectado pelo gateway RoIP e mapeado para a plataforma de despacho, o centro de comando pode chamar o canal correspondente e comunicar-se com usuários de campo por meio de seus rádios existentes.
O que deve ser verificado antes de instalar o gateway em um veículo?
A equipe do projeto deve verificar alimentação, aterramento, espaço de instalação, layout de antenas, cabos de interface de rádio, roteamento de rede, dissipação de calor, resistência à vibração e acesso para manutenção dentro do veículo.
Essa arquitetura é apenas para veículos grandes de emergência?
Não. O mesmo conceito pode ser usado em veículos de comando menores, abrigos móveis de comando, postos temporários de comando em campo e centros fixos de despacho de emergência. O número de canais e a complexidade do sistema podem ser ajustados conforme a escala do projeto.
