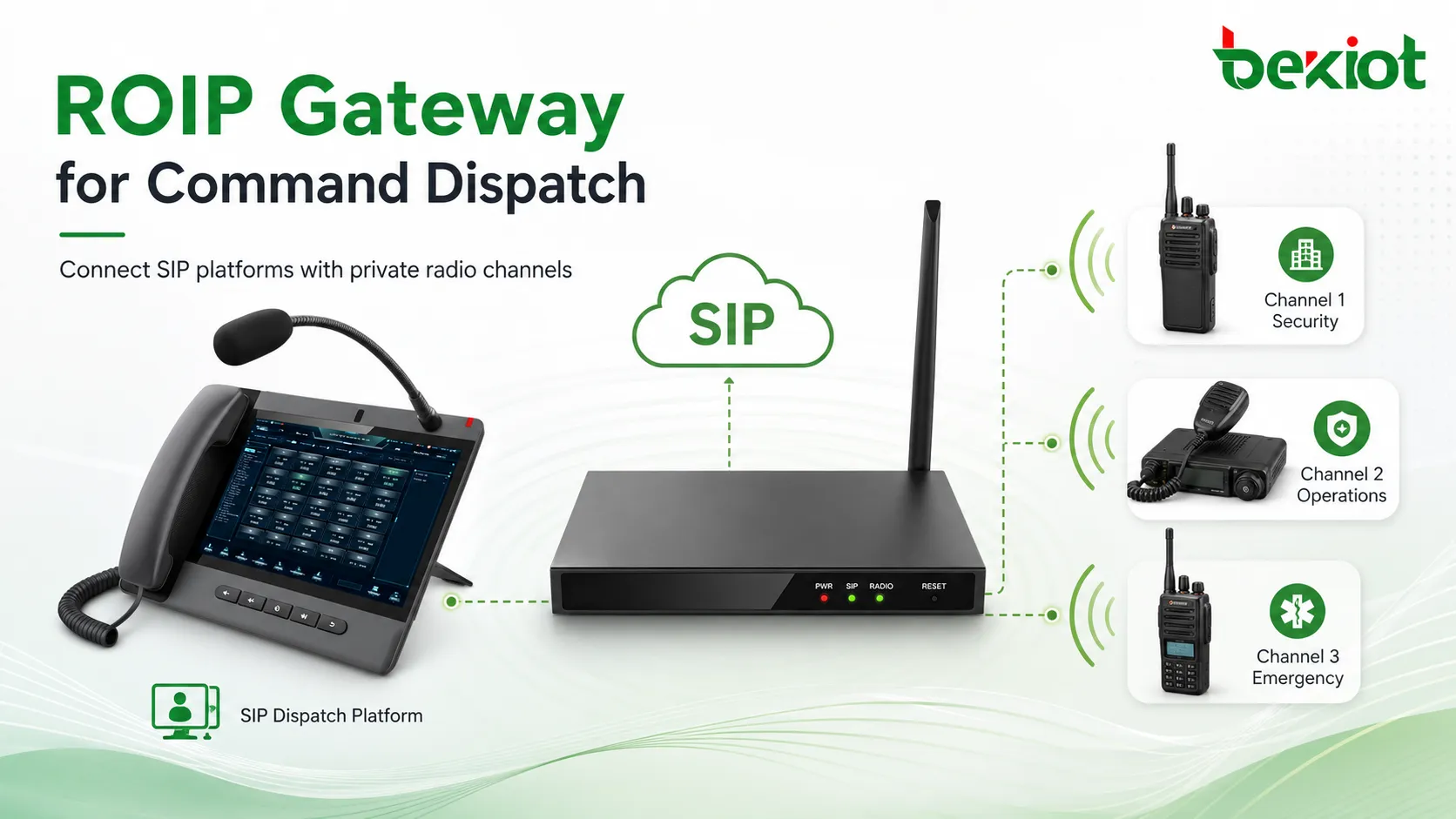

Em muitos projetos de comando e despacho, o ambiente de comunicação existente não é construído a partir de um único sistema. Um centro de controle pode usar uma plataforma de despacho baseada em SIP, as equipes de campo ainda podem depender de rádios móveis privados ou rádios portáteis, e as equipes de emergência podem usar aplicações de push-to-talk em rede pública via 4G ou 5G. Um gateway de rádio sobre IP, também conhecido como gateway ROIP, gateway de rádio ou gateway de rádio bidirecional, é usado para conectar esses diferentes sistemas de voz em uma rede de comunicação coordenada.

O principal valor desse tipo de gateway é a interconexão entre sistemas. Ao usar a abertura da sinalização SIP e interfaces padronizadas do lado do rádio, o gateway pode conectar plataformas de despacho e comando a rádios analógicos, sistemas de rádio troncalizados digitais, rádios móveis, rádios portáteis e plataformas de push-to-talk em rede pública. Em projetos reais de integração, dois modos de uso são especialmente comuns: interoperação de voz entre a plataforma de despacho e os canais de rádio, e interoperação de push-to-talk entre redes de rádio privadas e sistemas PoC.

Para os planejadores de sistemas, o gateway não deve ser visto apenas como um conversor de sinais. É também um nó chave que afeta a eficiência do despacho, a velocidade de resposta a emergências, a disciplina de comunicação em grupo, a qualidade de voz e a manutenção do sistema a longo prazo. Um design ROIP adequado permite que os ativos de rádio existentes permaneçam úteis, ao mesmo tempo em que os estende para um ambiente de comando baseado em IP.

Produto Relacionado: Gateway Becke ROIP

Onde o rádio e o despacho IP se encontram

Muitos sistemas modernos de despacho e comando são baseados em plataformas softswitch SIP. Eles usam capacidades de comunicação de áudio e vídeo SIP para suportar chamadas de despacho, gerenciamento de ramais, gravação, conferências e coordenação de emergências. Em termos práticos, esse tipo de plataforma pode ser entendido como um sistema de despacho telefônico avançado com funções de controle e gerenciamento mais ricas.

No entanto, muitos usuários já possuem sistemas de rádio privados em operação. Estes podem incluir rádios bidirecionais analógicos, sistemas troncalizados digitais DMR, PDT, TETRA, rádios marítimos, rádios de aviação, rádios de onda curta ou redes de rádio específicas da indústria. Esses sistemas de rádio são valiosos porque são confiáveis, familiares às equipes de campo e frequentemente já implantados em áreas operacionais importantes.

O desafio da integração é claro: a plataforma de despacho geralmente funciona em um modelo de comunicação telefônica full-duplex, enquanto os rádios privados geralmente funcionam em um modelo half-duplex de push-to-talk. Um gateway ROIP fica entre os dois lados e converte a lógica de comunicação, o caminho de áudio e os sinais de controle para que os operadores de despacho e os usuários de rádio possam se comunicar sem substituir a rede de rádio existente.

Isso é especialmente importante em indústrias onde a comunicação por rádio é usada há muitos anos. Substituir todos os rádios de uma só vez pode aumentar os custos, interromper as operações diárias e exigir reciclagem. A integração ROIP oferece um caminho mais prático: manter a rede de rádio existente, conectá-la ao sistema de despacho IP e melhorar gradualmente o controle centralizado, a gravação e a coordenação remota.

Modo um: acesso de voz de telefones de despacho para canais de rádio

O primeiro uso comum é a interoperação de voz. Neste modo, o sistema de despacho e comando pode se comunicar diretamente com um canal de rádio através do gateway ROIP. Os operadores de despacho não precisam segurar um rádio físico. Eles podem chamar um número SIP no console de despacho, telefone IP ou softphone, e a chamada é então convertida em comunicação do lado do rádio através do rádio móvel, estação base ou rádio portátil conectado.

Este modo é útil quando um projeto requer que um sistema de despacho no estilo telefônico alcance usuários de rádio existentes. Por exemplo, um centro de comando pode precisar falar com uma equipe de patrulha, uma equipe de manutenção, um grupo de operação de túneis, uma equipe de segurança ou uma equipe de resposta a emergências que ainda trabalha em canais de rádio privados.

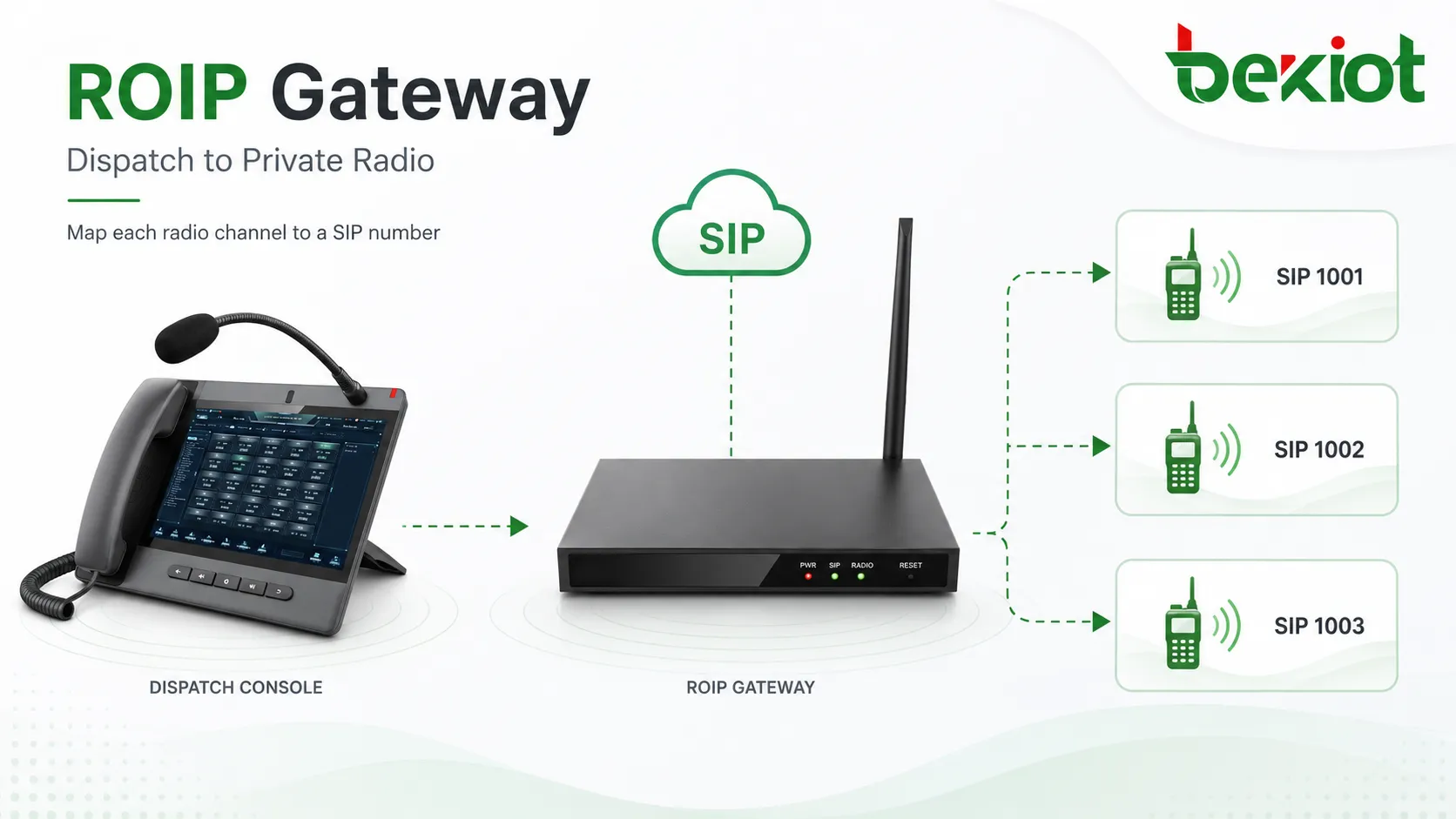

Em uma implementação típica, cada conector do lado do rádio no gateway corresponde a um número SIP no sistema de despacho e comando. Quando o operador chama esse número SIP, o gateway ativa o canal de rádio conectado e envia a voz para todos os usuários naquele canal. Os usuários de rádio podem então responder através de seus rádios, e o gateway envia o áudio recebido de volta para a plataforma de despacho.

Este modo é adequado para comando direto, notificações de rotina, chamadas de emergência e coordenação entre departamentos. Também é mais fácil para operadores que já estão familiarizados com operações de despacho telefônico, porque eles podem chamar um grupo de rádio da mesma forma que chamam um ramal interno ou terminal de despacho.

Como o caminho da chamada funciona neste modelo

No lado do rádio, o gateway usa interfaces físicas e elétricas definidas para se conectar a rádios móveis, rádios portáteis ou outros terminais de rádio. Uma interface de rádio comum pode incluir entrada de áudio, saída de áudio, controle PTT, detecção COR, terra e outras definições de sinal através de um conector multipinos. Esses sinais permitem que o gateway lide tanto com a transmissão de voz quanto com a lógica de controle do rádio.

No lado IP, o gateway se registra ou se conecta à plataforma de despacho através do SIP. A plataforma de despacho trata o canal de rádio como um endpoint SIP chamável. Este design permite que os canais de rádio se tornem parte do mesmo plano de numeração que os ramais de despacho, telefones IP, terminais de interfone e outros dispositivos SIP.

O ponto técnico importante é que o gateway deve fazer a ponte entre dois hábitos de comunicação diferentes. Os telefones SIP e os consoles de despacho geralmente esperam voz full-duplex, enquanto os usuários de rádio pressionam PTT, falam, soltam e aguardam uma resposta. O gateway gerencia a ativação, a direção do áudio e a conversão de sinalização para que os dois sistemas possam se comunicar de maneira mais natural.

No design do projeto, o caminho da chamada deve ser documentado claramente. O documento deve mostrar qual número SIP mapeia para qual canal de rádio, qual grupo de despacho está autorizado a chamar aquele canal, se as chamadas são gravadas e quais regras de prioridade se aplicam durante a comunicação de emergência. A documentação clara reduz a confusão durante a operação diária e acelera a solução de problemas quando um canal não tem áudio ou não consegue transmitir.

Modo dois: vinculando rádio privado com push-to-talk em rede pública

O segundo uso comum é a interconexão de rádio privado para PoC. PoC significa Push-to-Talk over Cellular (Pressione para Falar sobre Celular). Ele usa redes móveis públicas como 4G e 5G para fornecer chamadas em grupo, comunicação de despacho, posicionamento móvel, coordenação multimídia e comunicação remota de equipes por meio de terminais inteligentes ou dispositivos PoC dedicados.

PoC é atraente no comando de emergência, despacho móvel, gerenciamento de segurança, logística, serviços públicos, operação industrial e coordenação de grandes áreas, porque os usuários podem se comunicar sem construir uma rede de rádio privada do zero. Ele pode cobrir áreas geográficas mais amplas por meio de redes móveis existentes e pode oferecer recursos de despacho mais flexíveis.

No entanto, o PoC não pode substituir completamente o rádio privado em muitas indústrias especiais. Os sistemas de rádio privados ainda podem ser necessários por confiabilidade, cobertura local, backup de emergência, uso de espectro dedicado, hábitos operacionais existentes ou regulamentações do setor. Isso cria uma necessidade prática: o sistema de push-to-talk em rede pública e o sistema de rádio privado existente devem conversar entre si.

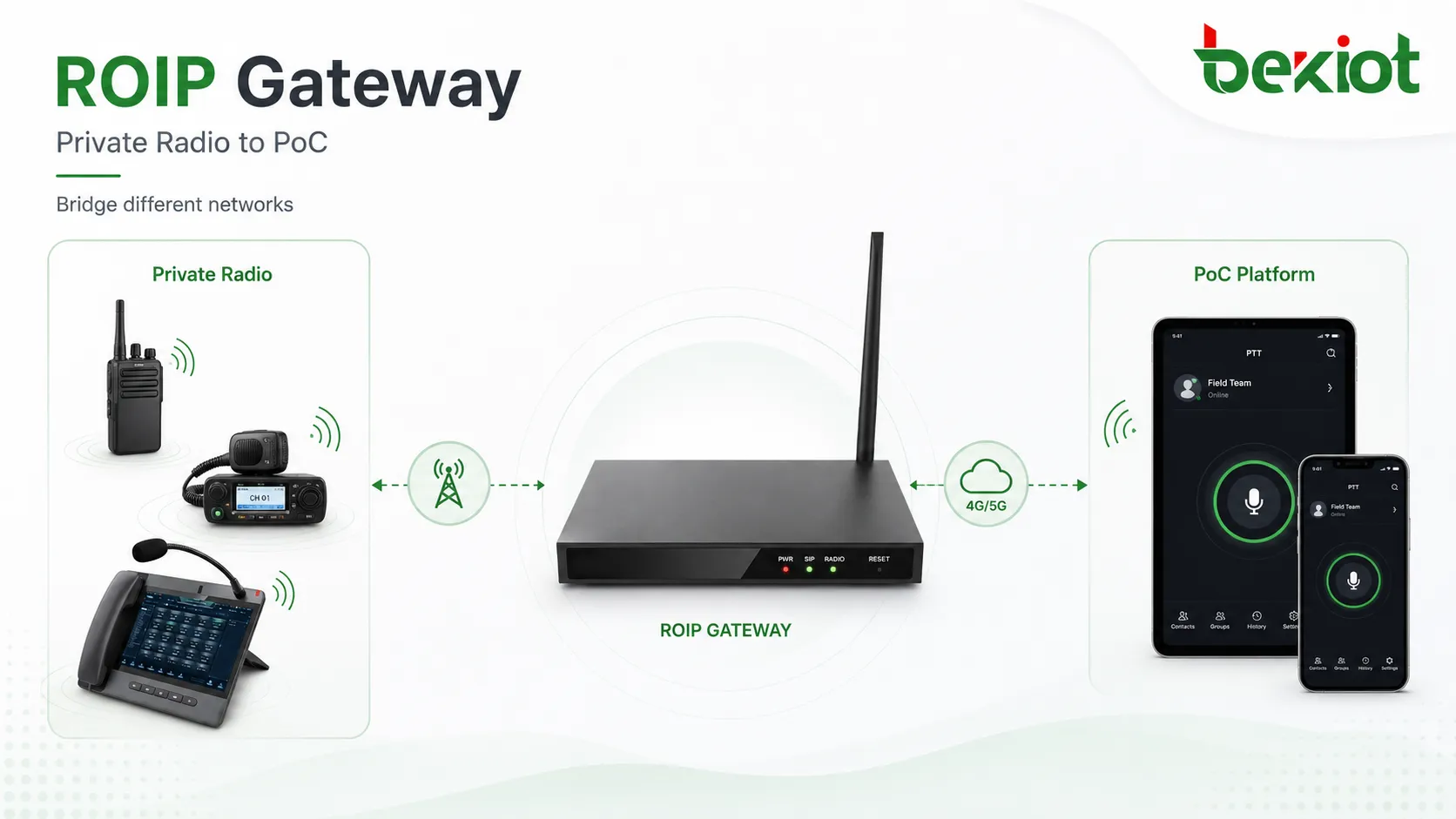

Neste modo, o gateway ROIP conecta o canal de rádio ao sistema de despacho ou plataforma PoC para que os usuários em um canal de rádio privado possam se comunicar com os usuários PoC no mesmo grupo de despacho. Isso ajuda a criar um ambiente de comunicação integrado público-privado sem forçar o usuário a abandonar o investimento existente em rádio privado.

Gerenciando a lógica de push-to-talk entre dois sistemas

A interconexão de rádio privado para PoC é mais complexa do que o simples acesso de voz. O gateway não apenas passa áudio entre os dois lados. Ele também deve gerenciar o comportamento de push-to-talk, incluindo quem tem prioridade de fala, quando o direito de fala está ocupado, quando o direito de fala é liberado e como o sistema evita que ambos os lados transmitam ao mesmo tempo.

Isso é especialmente importante porque tanto os sistemas de rádio privado quanto os PoC geralmente são half-duplex. Apenas um lado deve falar por vez no mesmo grupo. Se o gateway não lidar corretamente com a lógica PTT, os usuários podem experimentar áudio cortado, fala bloqueada, liberação atrasada ou comunicação de grupo confusa.

Uma integração bem projetada deve suportar comportamento de ativação e liberação configurável. Em cenários baseados em SIP, o gateway pode trabalhar com sinalização SIP e fluxos de áudio. Em cenários não SIP, a integração pode exigir interfaces de plataforma ou protocolos de controle para que o gateway possa sincronizar o status de push-to-talk com a plataforma de despacho.

A regra do direito de fala deve ser projetada de acordo com o cenário operacional. Em operações de rotina, o acesso por ordem de chegada pode ser aceitável. Em comando de emergência, o console de despacho ou o comandante autorizado podem precisar de maior prioridade. Para segurança pública ou resposta a emergências industriais, o controle de prioridade pode impedir que instruções importantes sejam bloqueadas por chamadas de grupo comuns.

Fatores de implantação que afetam a estabilidade

Antes da implantação, a equipe do projeto deve identificar o tipo de sistema de rádio, a quantidade de canais, a arquitetura da plataforma de despacho, o modo de registro SIP, os requisitos de nível de áudio, o método de acionamento PTT, o método de detecção COR, as condições da rede e o ambiente de alimentação elétrica. Esses detalhes afetam diretamente se o sistema final é estável e fácil de manter.

O mapeamento de canais é outro ponto chave de design. Cada canal de rádio deve ter um nome claro, número SIP, grupo de despacho e propósito operacional. Por exemplo, um canal pode ser usado para manutenção, outro para segurança, outro para resposta a emergências e outro para operação de túneis ou usinas. O mapeamento claro ajuda os operadores de despacho a chamar a equipe certa rapidamente.

O ajuste de áudio também deve ser tratado com cuidado. Os níveis de áudio do rádio, o ganho da plataforma de despacho, a seleção do codec, o ambiente de ruído e a distância do microfone podem afetar a clareza da voz. Se o nível de áudio estiver muito baixo, os usuários de despacho podem ouvir uma fala fraca ou pouco clara. Se estiver muito alto, pode ocorrer distorção. Portanto, os testes de campo são necessários antes da aceitação do projeto.

O planejamento da rede não deve ser ignorado. Quando o gateway ROIP é implantado em diferentes edifícios, locais ou segmentos de rede, o projeto deve considerar largura de banda, atraso, perda de pacotes, política de firewall, planejamento VLAN e gerenciamento remoto seguro. A comunicação de voz é sensível a redes instáveis, portanto o gateway deve ser colocado em um ambiente de rede adequado para transmissão de áudio em tempo real.

Considerações de operação e manutenção

Uma solução ROIP confiável deve ser fácil de operar após a implantação. A equipe de despacho deve saber qual canal virtual representa qual grupo de rádio, e a equipe de manutenção deve ser capaz de verificar o status de registro do gateway, a conexão de rede, a entrada de áudio, a saída de áudio, o status PTT e a detecção de sinal do lado do rádio.

Para sistemas grandes, é útil preparar uma tabela de canais, uma tabela de cabeamento, uma tabela de endereços IP, uma tabela de contas SIP e um procedimento de recuperação de falhas. Esses documentos facilitam a manutenção posterior, especialmente quando o sistema é entregue pela equipe do projeto à equipe de operação diária do cliente.

O gerenciamento remoto também pode reduzir a pressão de manutenção. Se um gateway suportar configuração web, monitoramento de status, exportação de logs e ajuste remoto de parâmetros, os engenheiros podem diagnosticar muitos problemas sem visitar imediatamente o local. Isso é valioso para túneis, parques industriais, portos, instalações elétricas e outros ambientes distribuídos.

Abordagem de solução recomendada

Para projetos que precisam apenas que os operadores de despacho falem com canais de rádio existentes, o modelo de interoperação de voz geralmente é suficiente. É simples, direto e fácil de entender. A plataforma de despacho chama um número SIP, o gateway se conecta ao canal de rádio e os usuários de rádio ouvem a voz do despacho.

Para projetos que precisam de comunicação de grupo unificada entre usuários de rádio privado e usuários PoC de rede pública, o segundo modelo é mais adequado. Ele suporta uma integração de comunicação mais ampla e ajuda a construir um sistema de despacho convergente público-privado. Isso é valioso para resposta a emergências, operações urbanas, parques industriais, transporte, instalações de energia e grandes organizações com redes de comunicação mistas.

Em alguns projetos avançados, ambos os modos podem ser usados juntos. O centro de comando pode usar acesso de voz SIP para chamadas diretas a canais de rádio, enquanto também permite que usuários PoC e usuários de rádio privado se comuniquem em grupos de despacho compartilhados. Essa abordagem híbrida mantém o sistema de rádio privado em serviço, ao mesmo tempo que adiciona a flexibilidade da comunicação por despacho IP e push-to-talk em rede móvel.

A seleção final deve ser baseada nas metas de comunicação, e não apenas na quantidade de dispositivos. Se o requisito for acesso simples ao rádio, a solução pode permanecer leve. Se o requisito incluir despacho de várias equipes, usuários móveis remotos, comando prioritário, gravação e vinculação de emergência, o projeto deve ser planejado como uma arquitetura de comunicação de despacho convergente.

Lista de verificação de seleção prática

• Use interoperação de voz quando os operadores de despacho precisarem chamar canais de rádio existentes a partir de uma plataforma de comando baseada em SIP.

• Use interconexão PoC quando usuários de rádio privado e usuários de push-to-talk em rede pública precisarem se comunicar em um mesmo ambiente de despacho.

• Verifique a compatibilidade do rádio incluindo rádio analógico, DMR, PDT, TETRA, rádio marítimo, rádio de aviação ou outros sistemas de rádio especiais.

• Planeje o mapeamento de canais para que cada interface de rádio tenha um número SIP, nome de grupo e propósito operacional claros.

• Teste o comportamento de PTT e COR antes da aceitação para evitar conflitos de direito de fala, liberação atrasada ou perda de áudio.

• Verifique a qualidade do áudio por meio de testes de campo reais, em vez de confiar apenas nos valores de configuração.

• Prepare documentos de manutenção incluindo tabelas de canais, registros de cabeamento, contas SIP, endereços IP e etapas de recuperação de emergência.

Perguntas Frequentes (FAQ)

Um gateway ROIP pode conectar sistemas de rádio analógicos e digitais?

Sim. A compatibilidade real depende da interface de rádio e do método de integração. Muitos projetos usam gateways ROIP para conectar rádios analógicos, sistemas troncalizados digitais e outros terminais de rádio industriais por meio de interfaces de áudio e controle definidas.

Uma plataforma de despacho precisa substituir a rede de rádio existente?

Não. Um dos principais benefícios da integração ROIP é que a rede de rádio existente pode permanecer em uso enquanto é conectada a uma plataforma de despacho baseada em IP ou sistema de push-to-talk em rede pública.

Por que o controle PTT é importante neste tipo de integração?

O controle PTT determina quando o lado do rádio transmite e quando libera o canal. Sem o gerenciamento adequado do PTT e do direito de fala, os usuários podem sofrer fala bloqueada, respostas atrasadas ou comunicação sobreposta.

O SIP é necessário para todos os projetos de integração ROIP?

O SIP é comum porque muitas plataformas de despacho e comando são baseadas em SIP. No entanto, alguns projetos também podem exigir integração de interface não SIP, dependendo da plataforma de despacho e do sistema de push-to-talk que está sendo conectado.

Quais indústrias normalmente precisam desta solução?

Esta solução é frequentemente usada em comando de emergência, segurança pública, transporte, túneis, parques industriais, instalações de energia, portos, operações de segurança, serviços públicos e outros ambientes onde sistemas de rádio privado e despacho IP devem trabalhar juntos.

O que deve ser testado antes da aceitação do projeto?

O teste de aceitação deve cobrir o registro SIP, a chamada de canais, a ativação PTT, a detecção COR, a qualidade de áudio bidirecional, o atraso na comunicação de grupo, o comportamento de prioridade, a gravação, a estabilidade da rede e a recuperação após interrupção de energia ou rede.
