Um gateway RoIP, também conhecido como gateway de rádio sobre IP, gateway de rádio, gateway de rádio bidirecional ou gateway de push-to-talk, é usado para conectar sistemas de radiocomunicação tradicionais a plataformas de voz baseadas em IP. Em muitos projetos, ele converte áudio de rádio e sinais de controle em comunicação SIP ou IP, permitindo que rádios bidirecionais, sistemas de despacho, plataformas de softswitch, telefones SIP, plataformas PTT de rede pública e centros de comando se comuniquem dentro de um único sistema.

Ao selecionar um gateway RoIP, muitos usuários se concentram no suporte a protocolos, conexão de rede, codec de áudio ou compatibilidade com a plataforma de despacho. No entanto, a interface física no lado do rádio é igualmente importante. A interface determina se o gateway pode se conectar corretamente a rádios portáteis, rádios veiculares, estações base, repetidores analógicos, sistemas de rádio digitais e ambientes de rádio mistos. Um design de interface adequado pode melhorar a qualidade do áudio, reduzir o atraso, melhorar a blindagem eletromagnética e simplificar a integração em campo.

A seleção da interface começa pelo ambiente de rádio

Um gateway RoIP não funciona sozinho. Geralmente, ele é conectado a diferentes tipos de equipamentos de rádio por meio de um cabo dedicado. O dispositivo conectado pode ser um rádio portátil, um rádio montado em veículo, uma estação base, um repetidor ou um terminal de rádio móvel profissional. Diferentes marcas de rádio e diferentes sistemas de comunicação geralmente têm níveis de áudio, definições de pinos de controle, métodos de aterramento e lógica de acionamento diferentes.

É por isso que o design da interface e do cabo tem um grande impacto no desempenho real de um gateway RoIP. Um gateway pode parecer simples por fora, mas uma integração de rádio estável requer correspondência correta de sinais, proteção eletromagnética, adaptação da lógica de controle e ajuste do nível de áudio. Se o cabo e a interface não forem adequados, o sistema pode apresentar volume baixo, ruído, transmissão atrasada, falha no controle PTT, acionamento instável ou baixa compatibilidade com determinados rádios.

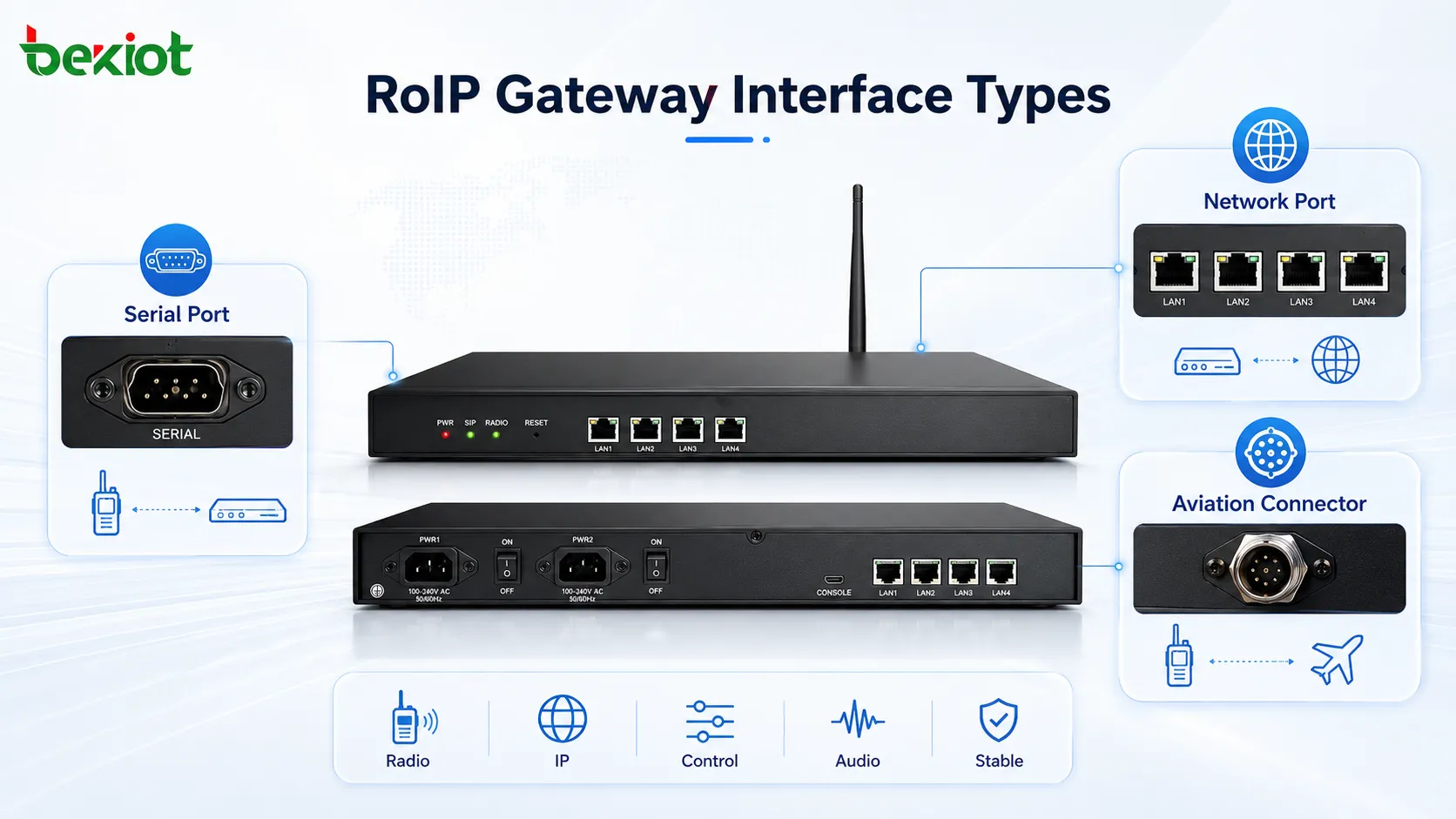

Em implantações reais, as interfaces do gateway RoIP são comumente divididas em vários tipos: conexão de interface serial, conexão de interface de rede e conexão de conector aeronáutico. Os conectores aeronáuticos também podem usar diferentes estruturas de pinos, como designs de 5 pinos, 6 pinos ou 9 pinos. Cada tipo de interface tem seu próprio caso de uso, e a melhor escolha depende do dispositivo de rádio, do ambiente de campo, das funções necessárias e da profundidade da integração.

Portas seriais para controle e adaptação de dispositivos

As portas seriais são frequentemente usadas para interação de sinais de controle, configuração ou comunicação em nível de dispositivo. Em algumas aplicações de gateway de rádio, uma interface serial pode ajudar o gateway a trocar informações de status com dispositivos externos ou fornecer um caminho de controle para a operação do rádio. Também pode ser usada em sistemas onde o equipamento de rádio expõe certas funções por meio de comunicação serial.

A vantagem das interfaces seriais é que elas são relativamente comuns em equipamentos industriais e de comunicação. Elas podem suportar lógica de controle simples, comandos de dispositivo ou feedback de status em certos projetos de integração. Para engenheiros familiarizados com sistemas de controle de rádio, a comunicação serial pode ser útil quando o projeto requer controle estruturado em vez de apenas transmissão de áudio.

No entanto, as portas seriais geralmente não são suficientes por si só para completar toda a função do gateway de rádio. Um gateway RoIP ainda precisa de entrada de áudio, saída de áudio, controle PTT, aterramento e, às vezes, COR ou outros sinais de detecção. Em ambientes de rádio de alta potência, a blindagem do cabo e a confiabilidade do conector também devem ser consideradas. Portanto, as portas seriais são mais adequadas como interfaces auxiliares ou interfaces de controle, em vez do único método de conexão do lado do rádio.

Portas Ethernet para redes IP e acesso a plataformas

A porta de rede é a interface central no lado IP de um gateway RoIP. Por meio da Ethernet, o gateway pode se conectar a uma LAN, WAN, rede privada, VPN, plataforma de despacho, servidor SIP, IPPBX, sistema de softswitch, plataforma de gravação ou sistema PTT de rede pública. Esta é a interface que permite que a comunicação por rádio tradicional entre no ambiente de comunicação IP.

Em implantações baseadas em SIP, a porta de rede permite que o canal de rádio seja registrado ou conectado como um recurso de comunicação IP. Um centro de comando pode então usar software de despacho, telefones SIP, softphones ou sistemas de comunicação unificada para se comunicar com usuários de rádio. Isso torna o canal de rádio mais fácil de gerenciar, gravar, rotear, monitorar e integrar com outros sistemas.

A interface de rede também é importante para a comunicação entre locais. Um canal de rádio em um local pode ser conectado a um gateway, transmitido via IP e então vinculado a outro canal de rádio, plataforma de despacho ou centro de comunicação em outro local. Esta é uma das razões mais comuns para usar RoIP em parques industriais, minas, redes de transporte, instalações de energia, campi, portos, sistemas de comando de emergência e projetos de segurança pública.

Conectores aeronáuticos para cabeamento de campo estável

Os conectores aeronáuticos são amplamente utilizados no lado do rádio dos gateways RoIP porque fornecem uma conexão física mais forte e estável. Em comparação com as interfaces de cabo solto comuns, os conectores aeronáuticos geralmente oferecem melhor travamento mecânico, contato mais confiável e melhor suporte para cabos blindados. Isso é especialmente útil em ambientes industriais, veículos de comando móveis, salas de controle, armários de equipamentos e instalações de rádio com altas interferências.

Os equipamentos de rádio podem gerar fortes interferências eletromagnéticas durante a transmissão. Rádios portáteis comuns podem transmitir a 2 W ou 5 W, enquanto rádios veiculares e estações base podem transmitir a 10 W ou mais. Alguns sistemas de rádio podem até atingir dezenas de watts de potência de transmissão. Se o cabo do gateway não for devidamente blindado, a energia de RF transmitida pode interferir no próprio gateway, causando ruído, acionamento instável, baixa qualidade de áudio ou falha de comunicação.

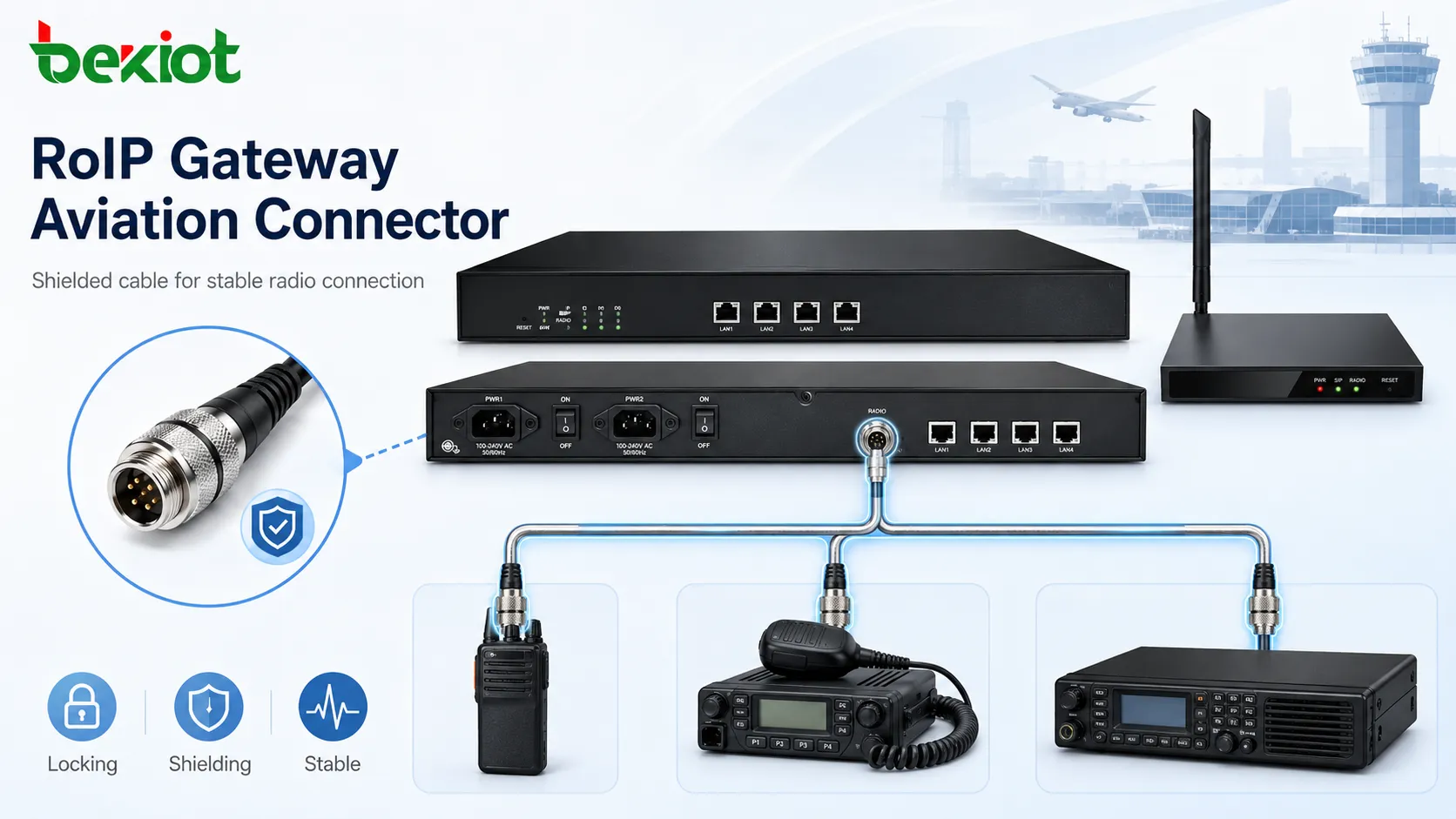

Um conector aeronáutico blindado, combinado com um cabo blindado adequado, pode reduzir a interferência no segmento do cabo e melhorar a confiabilidade da conexão. Esta é uma das razões pelas quais os conectores aeronáuticos são frequentemente preferidos em implantações profissionais de gateway RoIP, onde o gateway deve se conectar a rádios veiculares de alta potência, sistemas de rádio VHF/UHF ou ambientes de comunicação complexos.

Por que a contagem de pinos altera as funções disponíveis

Os conectores aeronáuticos não são todos iguais. Um conector pode usar 5 pinos, 6 pinos, 9 pinos ou outras estruturas, dependendo do design do gateway e das definições de sinal necessárias. O número de pinos afeta diretamente quantos sinais de áudio, controle e detecção podem ser suportados.

Para uma conexão de rádio básica, geralmente são necessárias quatro definições de sinal: entrada de áudio, saída de áudio, aterramento e controle PTT. Com essas quatro linhas, o gateway pode enviar áudio para o rádio, receber áudio do rádio, fornecer uma referência de aterramento comum e acionar a transmissão push-to-talk.

No entanto, um design básico de quatro sinais pode não fornecer o melhor resultado em todos os projetos. Alguns rádios, especialmente rádios veiculares ou terminais de rádio de ponta, podem fornecer definições de sinal mais completas. Se a interface do gateway não expuser esses sinais, o sistema pode perder funções úteis, como detecção de recepção mais rápida, controle de acionamento mais preciso, melhor equilíbrio de áudio ou desempenho de ruído aprimorado.

Controle PTT e a necessidade de acionamento preciso

PTT, ou Push-to-Talk, é um dos sinais de controle mais importantes em um gateway RoIP. Quando o lado IP precisa transmitir voz para o lado do rádio, o gateway deve acionar o rádio para o modo de transmissão. Se o tempo do PTT não for tratado corretamente, a primeira parte da fala pode ser cortada, atrasada ou perdida.

É por isso que muitos sistemas de gateway RoIP precisam de buffer PTT adequado e controle de acionamento. A voz pode precisar ser armazenada em buffer por um curto período antes do início da transmissão, para que o rádio tenha tempo suficiente para entrar no estado de transmissão. Sem esse design, os usuários podem ouvir uma fala incompleta, especialmente quando os operadores de despacho falam imediatamente após pressionar um botão de fala.

A fiação PTT deve corresponder aos requisitos elétricos do rádio. Diferentes rádios podem usar lógica de acionamento, métodos de aterramento e definições de interface diferentes. Uma interface de gateway flexível e um cabo bem projetado podem facilitar a adaptação e reduzir o tempo de depuração do projeto.

Os sinais COR melhoram a resposta e a detecção

COR, frequentemente entendido como relé operado por portadora ou sinal de detecção de portadora, é útil ao conectar gateways RoIP a rádios veiculares, estações base ou sistemas de rádio que fornecem saída de status de recepção. O COR permite que o gateway saiba com mais precisão quando o rádio está recebendo um sinal válido.

Em comparação com a dependência apenas da ativação de voz VOX, o acionamento por COR pode reduzir o atraso e melhorar a precisão do controle. O VOX depende da detecção de energia de áudio, portanto, pode ser afetado por ruído, voz fraca, som ambiente ou configurações de sensibilidade. O COR fornece um sinal de status elétrico mais claro do rádio, tornando a resposta do gateway mais previsível.

Em aplicações como despacho de comando, comunicação de emergência, coordenação industrial e interconexão PTT de rede pública, a redução do atraso e a detecção precisa do canal são importantes. É por isso que um conector com pinos suficientes para suportar sinais COR pode ser mais adequado para a integração profissional de RoIP.

Linhas de áudio balanceadas ajudam a melhorar a qualidade do som

Em conexões de rádio simples, a entrada e a saída de áudio podem usar apenas definições de sinal single-ended. Isso pode funcionar para alguns dispositivos, mas pode não ser ideal para rádios de ponta ou ambientes com fortes interferências. Alguns rádios profissionais fornecem linhas de sinal de áudio positivas e negativas para entrada de microfone e saída de alto-falante.

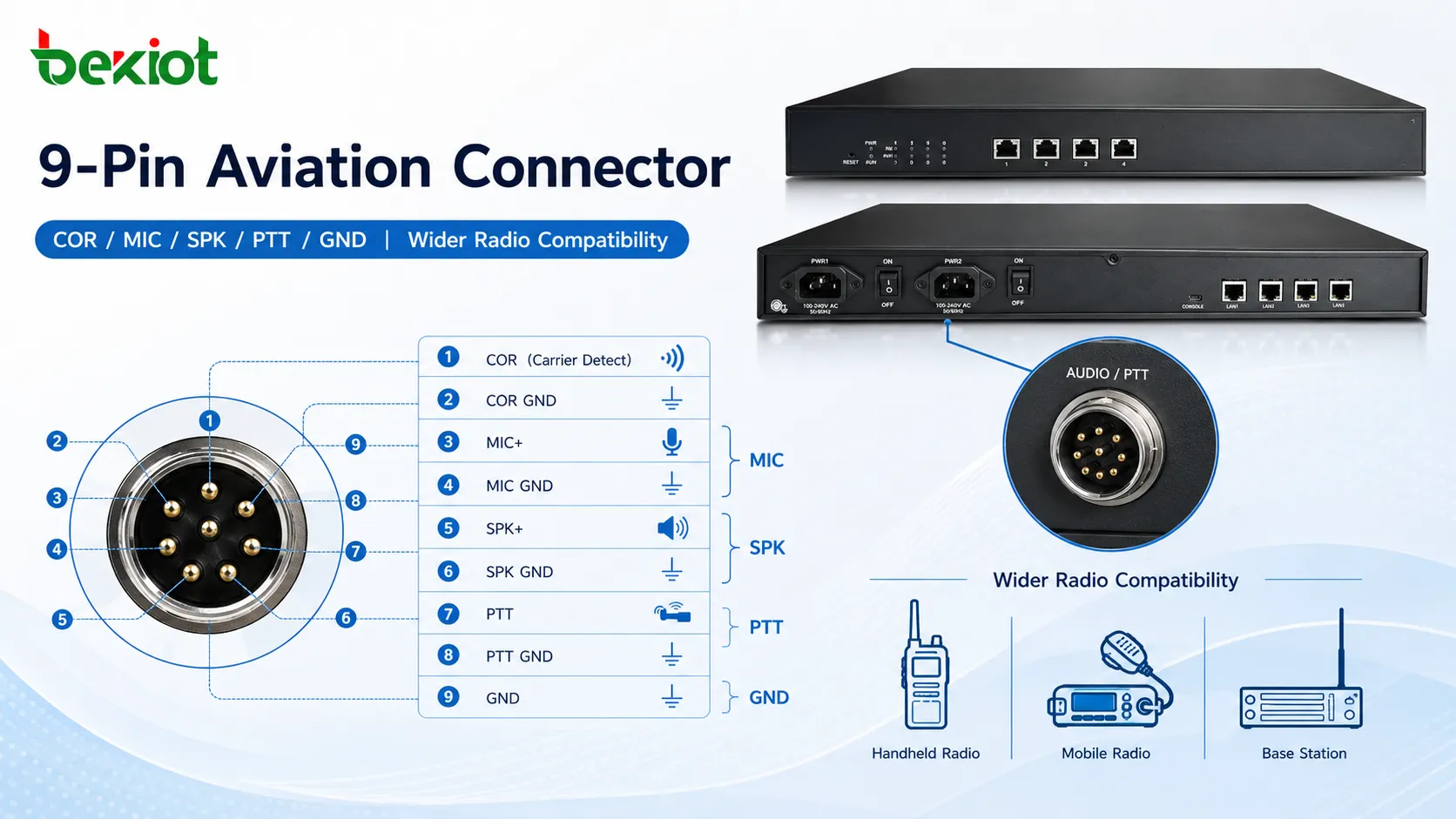

Um design de conector aeronáutico de 9 pinos pode fornecer definições de sinal mais completas, como COR+, COR-, MIC+, MIC-, SPK+, SPK-, PTT e aterramento. Essas definições permitem que o gateway se adapte a mais tipos de rádio e suporte melhor cabeamento de áudio. Elas também ajudam a reduzir o risco de volume baixo, má qualidade de som, nível de áudio instável ou falha de conexão com determinados rádios profissionais.

Se um gateway fornecer apenas um conector mais simples de 5 ou 6 pinos sem definições de sinal de áudio negativo, alguns rádios ainda podem funcionar, mas o resultado pode não ser ideal. Em alguns casos, o rádio pode ter baixo volume de saída, áudio distorcido, alto ruído ou compatibilidade incompleta. Para projetos que envolvem várias marcas de rádio ou terminais de ponta, uma definição de pinos mais rica pode tornar a integração mais confiável.

Comparando opções de interface comuns

Correspondência de interfaces com cenários de projeto

O melhor tipo de interface depende do cenário real de implantação. Se o projeto precisar apenas de uma conexão simples a um rádio portátil básico, um conector mais simples pode ser suficiente. Se o projeto precisar conectar rádios veiculares, estações de rádio de alta potência ou vários modelos de rádio, uma interface de conector aeronáutico mais completa geralmente é mais prática.

Se o objetivo é conectar usuários de rádio a telefones SIP, consoles de despacho, terminais de interfone IP ou plataformas PTT de rede pública, o lado Ethernet e SIP também deve ser planejado cuidadosamente. O gateway deve suportar comunicação IP estável, processamento de áudio claro, conversão de sinalização adequada e gerenciamento de canal confiável.

Se o sistema precisar suportar várias portas de rádio, interconexão entre portas, grupos de conversação, despacho remoto, acesso a plataformas de monitoramento ou comunicação multicast, a seleção da interface deve ser considerada em conjunto com a plataforma de software. Uma boa solução RoIP não envolve apenas um conector; envolve a correspondência da fiação do rádio, da transmissão de rede, da lógica de despacho e do fluxo de trabalho operacional.

O ajuste de áudio e a depuração em campo são importantes

Diferentes rádios geralmente têm diferentes níveis de entrada de microfone, níveis de saída de alto-falante, características de impedância e métodos de aterramento. Mesmo quando a definição dos pinos do conector está correta, o áudio ainda pode precisar de ajuste. O ganho de entrada, o ganho de saída, a sensibilidade VOX, o limite de acionamento e o tempo de buffer PTT podem afetar a qualidade final da comunicação.

Na implantação profissional de RoIP, o gateway deve suportar ajuste flexível de áudio. O ganho ajustável ajuda a resolver problemas como voz baixa, volume excessivo, distorção ou ruído de fundo. O ajuste de sensibilidade VOX pode ajudar o sistema a identificar a fala com mais precisão quando o COR não está disponível. O buffer de voz PTT pode reduzir o corte da fala no início da transmissão.

Os testes de campo são necessários antes da entrega final. Os engenheiros devem testar a recepção de áudio, a transmissão de áudio, o tempo PTT, a detecção COR, o atraso, o nível de ruído, a blindagem do cabo e a estabilidade a longo prazo. Para projetos que envolvem despacho de emergência ou comunicação de segurança industrial, esse processo de teste é especialmente importante.

Integração com SIP e sistemas de comunicação mais amplos

No lado da plataforma, muitos gateways RoIP usam SIP para conectar canais de rádio a sistemas de comunicação IP. O suporte SIP permite que os usuários de rádio se comuniquem com telefones SIP, consoles de despacho IP, sistemas IPPBX, plataformas de softswitch e servidores de gravação. Também torna o canal de rádio mais fácil de incluir em uma arquitetura de comunicação unificada.

Em alguns projetos, os gateways RoIP também precisam suportar sinalização DTMF, multicast, integração com plataformas de monitoramento, gerenciamento web, exibição de status e ferramentas de teste de áudio. Essas funções ajudam o gateway a se tornar mais do que um simples conversor de áudio. Ele pode se tornar um nó de comunicação controlado dentro de um sistema de despacho ou comando maior.

Isso é útil quando a comunicação por rádio deve ser conectada a sistemas de videomonitoramento, sistemas de alarme, salas de controle industrial, plataformas de interfone de rede pública ou centros de comando de emergência. A interface do gateway determina se o rádio pode ser fisicamente conectado, enquanto as funções de protocolo e software determinam se o sistema pode ser gerenciado de forma eficiente.

Princípios práticos de seleção

Ao escolher uma interface de gateway RoIP, o primeiro passo é confirmar o tipo de rádio. Rádios portáteis, rádios veiculares, estações base, repetidores analógicos e sistemas de rádio digitais podem exigir cabos e definições de sinal diferentes. O segundo passo é verificar se o projeto precisa apenas de áudio básico e PTT, ou se também precisa de COR, linhas de áudio balanceadas, detecção de inserção ou controle de acionamento avançado.

O terceiro passo é avaliar o ambiente eletromagnético. Se o rádio usar maior potência de transmissão, como 10 W ou mais, ou se o equipamento for instalado próximo a dispositivos de RF, sistemas de energia industrial ou longos cabos, os conectores aeronáuticos blindados geralmente são mais seguros do que a fiação solta ou mal blindada.

A etapa final é considerar a expansão futura. Um projeto pode começar com um canal de rádio, mas depois exigir mais portas de rádio, integração SIP, acesso PTT de rede pública, gravação, monitoramento ou despacho de comando. Escolher um design de interface com suporte de sinal mais rico pode reduzir os custos de substituição e reengenharia posteriores.

Conclusão

Os tipos de interface de gateway RoIP incluem portas seriais, portas Ethernet e interfaces de conector aeronáutico. As portas seriais são usadas principalmente para controle ou comunicação auxiliar. As portas Ethernet conectam o gateway a redes IP, sistemas SIP, plataformas de despacho e serviços PTT de rede pública. Os conectores aeronáuticos são comumente usados para a fiação do lado do rádio porque fornecem conexão física mais forte, melhor blindagem e definições de sinal mais completas.

Para conexão básica de rádio, a entrada de áudio, a saída de áudio, o aterramento e o PTT podem ser suficientes. Para integração profissional de rádio, especialmente com rádios veiculares, estações base, rádios de alta potência ou várias marcas de rádio, os sinais COR e as definições de áudio balanceadas podem melhorar muito a compatibilidade, a velocidade de resposta e a qualidade do áudio.

Em projetos práticos, a interface não deve ser selecionada apenas pela aparência ou pela contagem de pinos. A escolha certa depende do tipo de rádio, da potência de transmissão, do ambiente eletromagnético, dos sinais de controle necessários, da integração SIP, do fluxo de trabalho de despacho e das necessidades de expansão futura. Uma interface de gateway RoIP bem projetada ajuda os sistemas de rádio tradicionais a se tornarem estáveis, gerenciáveis e prontos para a comunicação baseada em IP.
