A comunicação de emergência não é sustentada por uma única tecnologia. Em resposta real a desastres, resgate em campo, segurança pública, emergência industrial e cenários de comando e despacho, os recursos de comunicação normalmente são construídos em três ambientes de trabalho: espaço, ar e terra. Cada camada possui condições físicas, tipos de equipamentos, capacidade de cobertura e valor de implantação diferentes.

Uma solução prática de comunicação de emergência não deve apenas listar dispositivos. Ela deve explicar qual camada de rede é usada, que tipo de capacidade de comunicação oferece e como apoia voz, dados, vídeo, posicionamento, comando e coordenação quando a infraestrutura normal está danificada, congestionada ou indisponível.

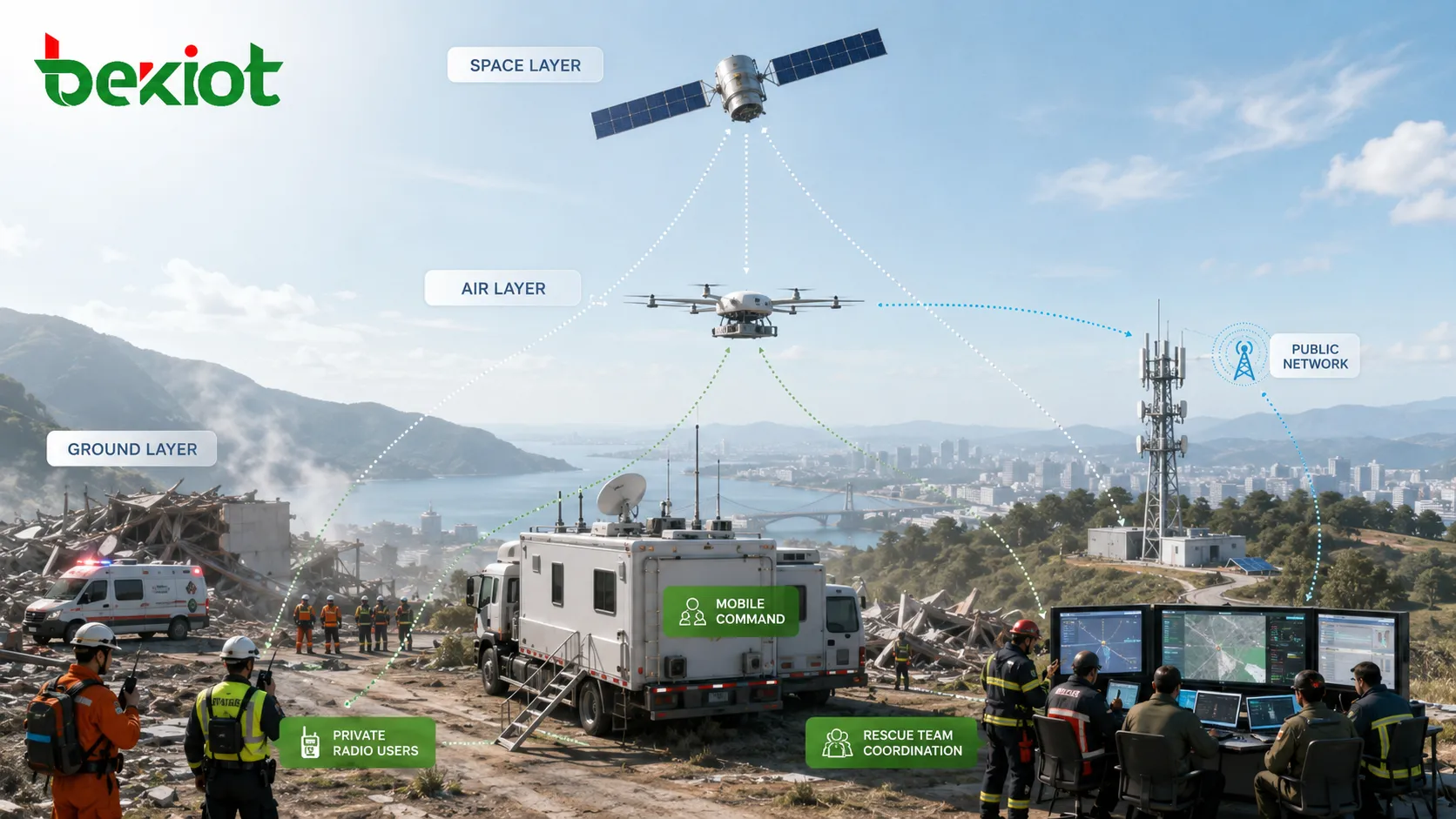

Uma visão em camadas das redes de emergência

O modelo espaço-ar-terra divide os recursos de comunicação de emergência de acordo com o ambiente de operação. A camada espacial refere-se a recursos fora da atmosfera terrestre, principalmente sistemas de comunicação via satélite. A camada aérea refere-se a equipamentos transportados por aeronaves, drones, helicópteros, dirigíveis ou balões dentro da atmosfera. A camada terrestre inclui equipamentos fixos, móveis, cabeados e sem fio que operam na superfície da terra.

Essa visão em camadas é útil porque os locais de emergência são imprevisíveis. Uma enchente pode interromper a fibra. Um terremoto pode danificar estações base. Um incêndio florestal pode ocorrer longe da cobertura da rede pública. Um túnel, mina ou instalação subterrânea pode bloquear sinais de rádio comuns. Nenhum sistema único consegue resolver todas essas situações.

Ao compreender a função de cada camada, as equipes de projeto podem escolher a combinação correta de terminais satelitais, nós de comunicação aérea, veículos de comando móvel, sistemas de rádio privado, dispositivos mesh de banda larga, acesso por fibra, redes públicas, sensores e plataformas de despacho.

Links espaciais para conectividade básica

Na comunicação de emergência, a camada espacial refere-se principalmente à comunicação via satélite. Sistemas satelitais são valiosos porque são menos afetados por desastres em terra. Quando as redes terrestres estão danificadas ou indisponíveis, a comunicação via satélite pode fornecer conexão básica para chamadas de voz, acesso à internet, relatórios de comando e transmissão de dados.

Recursos satelitais típicos incluem telefones via satélite, terminais satelitais de alta capacidade e sistemas de internet por satélite de órbita baixa. Telefones via satélite são usados principalmente para voz e mensagens básicas. Terminais de alta capacidade podem fornecer acesso de dados mais forte para veículos de comando de emergência, locais temporários, acampamentos de resgate e postos de comando em campo. Sistemas de órbita baixa são cada vez mais usados para acesso de banda larga mais rápido e flexível em áreas remotas.

Por exemplo, uma equipe de resgate em campo pode usar telefones via satélite como backup básico de voz, um terminal satelital veicular para acesso à internet do centro de comando e um dispositivo portátil de banda larga via satélite para compartilhamento de dados e retorno de vídeo. Esses sistemas não substituem as redes terrestres, mas oferecem uma importante “última garantia” quando outros links falham.

Cobertura aérea para restauração rápida

A camada aérea usa plataformas aeronáuticas para transportar cargas de comunicação. Drones, helicópteros, dirigíveis e balões cativos podem elevar equipamentos de comunicação acima de obstáculos e fornecer cobertura temporária mais ampla. Isso é especialmente útil quando a infraestrutura terrestre está danificada ou quando a área de resgate possui terreno complexo.

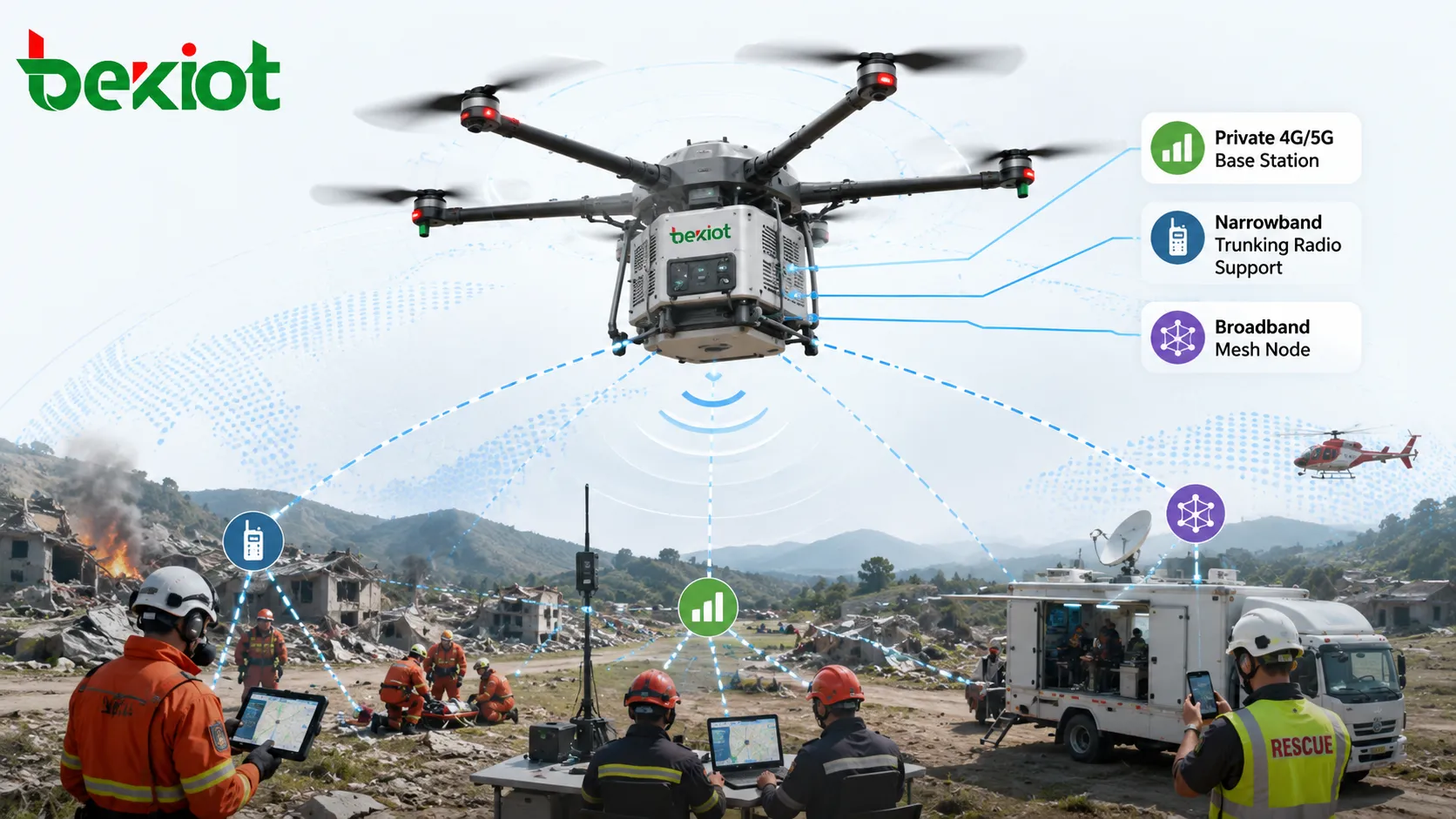

Aplicações comuns incluem drones transportando estações base privadas 4G ou 5G, drones transportando estações base de troncalização de banda estreita e drones transportando dispositivos mesh de banda larga. Esses sistemas podem restaurar rapidamente a comunicação em campo para equipes de resgate, postos de comando móveis, abrigos temporários, zonas de desastre e grandes locais de emergência ao ar livre.

A comunicação aérea tem uma vantagem técnica clara: a altura melhora a cobertura. A comunicação sem fio é afetada por potência de transmissão, bloqueio do terreno, obstrução por edifícios, altura da antena e condições de propagação. Quando o equipamento de comunicação é elevado no ar, a condição de linha de visada melhora e a área de cobertura pode se expandir significativamente.

Sistemas terrestres para operação diária e resposta em campo

A camada terrestre contém o maior número de dispositivos de comunicação de emergência. Ela inclui redes telefônicas públicas, redes móveis públicas, redes 5G privadas, rádio troncalizado de banda estreita, comunicação de ondas curtas, links de micro-ondas, redes mesh de banda larga, fibra óptica, sensores IoT sem fio, veículos de comando de emergência e veículos de comunicação de emergência.

Embora muitos sinais sem fio viajem pelo ar como ondas eletromagnéticas, o equipamento principal ainda é instalado ou operado em terra. Portanto, esses recursos normalmente são tratados como sistemas da camada terrestre no planejamento de comunicação de emergência.

Sistemas terrestres são a base da maioria dos projetos de comunicação de emergência. Eles suportam comunicação de rotina, comando local, resposta móvel, despacho por rádio, transmissão de vídeo, coleta de dados de sensores e conexão com plataformas governamentais, empresariais, industriais, de transporte e segurança pública.

Planejamento de banda larga e banda estreita

Os equipamentos da camada terrestre frequentemente podem ser divididos em recursos de comunicação de banda larga e banda estreita. Sistemas de banda larga são selecionados quando o projeto precisa de retorno de vídeo, compartilhamento de mapas, acesso a dados, transferência de arquivos, monitoramento remoto, transmissão de imagens ou interação com plataforma de comando. Sistemas de banda estreita são selecionados quando o requisito principal é comunicação de voz confiável, chamada em grupo, talkback de despacho ou sinalização de baixa taxa.

Por exemplo, equipamentos mesh de banda larga podem ser usados para retorno de vídeo de emergência, rede temporária de local, acesso de veículo de comando móvel e retorno de vídeo de drone. Rádio troncalizado de banda estreita ou sistemas VHF/UHF podem ser usados para coordenação de voz em campo, comunicação de patrulha, agrupamento de equipes de resgate e comando de despacho.

Em muitos projetos reais, os dois tipos são necessários. A banda larga suporta comando visualizado e compartilhamento de informações, enquanto a banda estreita suporta coordenação de voz estável. Uma solução equilibrada não deve escolher apenas um lado, a menos que a aplicação seja muito simples.

Ambientes especiais abaixo da superfície

A comunicação de emergência também pode envolver ambientes subaquáticos e subterrâneos. Esses cenários são tecnicamente difíceis porque ondas eletromagnéticas sofrem severa atenuação, reflexão, refração, absorção e interferência em água, solo, rocha, túneis e estruturas de minas.

A comunicação subaquática pode exigir comunicação acústica, sistemas especiais de cabos, sensores subaquáticos ou métodos dedicados de baixa frequência. A comunicação subterrânea pode exigir sistemas de cabo irradiador, sistemas de comunicação em minas, comunicação através da terra, links cabeados de backup ou redes de repetidores de rádio cuidadosamente projetadas.

Esses ambientes especiais não devem ser tratados como cenários comuns de comunicação terrestre. Engenheiros precisam avaliar o meio, a distância, a obstrução, os requisitos de segurança, a alimentação elétrica e o fluxo de emergência antes de selecionar equipamentos.

Como construir uma solução prática

Um plano completo de comunicação de emergência deve começar pelo ambiente operacional. A primeira pergunta é onde a emergência pode ocorrer: campo aberto, área urbana, montanha, floresta, túnel, espaço subterrâneo, planta industrial, área costeira ou local remoto. A segunda pergunta é o que deve ser transmitido: voz, vídeo, dados, localização, alarme, informações de sensores ou instruções de comando.

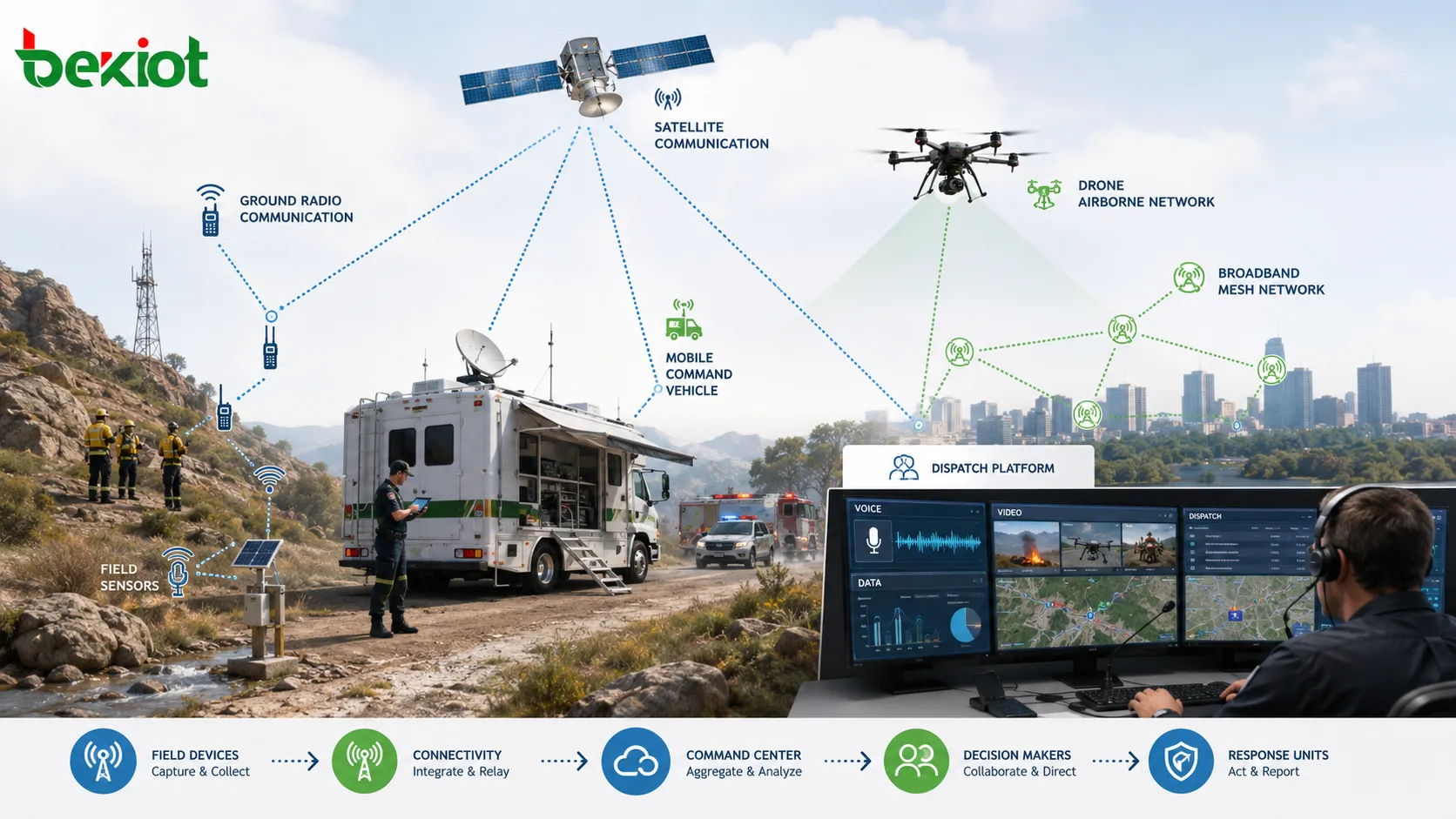

Depois que esses requisitos estão claros, a solução pode combinar várias camadas. A comunicação via satélite pode fornecer conectividade de backup. Sistemas baseados em drones podem restaurar cobertura temporária. Sistemas terrestres podem apoiar despacho local, acesso de banda larga, comunicação por rádio, retorno de vídeo e operação de veículo de comando.

A Becke Telcom pode ser considerada de forma leve em projetos que exijam comunicação convergente, despacho SIP, integração de rádio, pontos de chamada de emergência, enlace com radiodifusão e conectividade com plataforma de comando. O princípio principal é conectar diferentes recursos de comunicação em um fluxo de emergência utilizável, em vez de implantar dispositivos isolados.

Considerações de implantação para engenheiros

Engenheiros devem avaliar alcance de cobertura, condições do terreno, caminho de retorno/transporte, alimentação elétrica, mobilidade do equipamento, proteção ambiental, altura da antena, recursos de espectro, segurança de rede e compatibilidade com plataformas de comando existentes. Comunicação de emergência não é apenas uma tarefa de aquisição de dispositivos. É uma tarefa de engenharia de sistemas.

O backup de energia é especialmente importante. Equipamentos de comunicação podem operar em áreas onde a rede elétrica está danificada. Baterias portáteis, energia veicular, geradores, backup solar e gerenciamento de energia devem ser considerados durante o planejamento.

A interoperabilidade também é crítica. Terminais satelitais, sistemas de rádio, nós mesh de banda larga, 5G privado, redes públicas, veículos de comando, sensores e plataformas de despacho devem ser conectados por gateways, protocolos e procedimentos operacionais adequados. Caso contrário, cada subsistema pode funcionar sozinho, mas falhar em apoiar comando coordenado.

Cenários de aplicação

A comunicação de emergência espaço-ar-terra é adequada para resgate em terremotos, controle de enchentes, resposta a incêndios florestais, gestão de emergências urbanas, resposta de emergência em parques químicos, acidentes de transporte, reparo de rede elétrica, apoio em fronteiras e áreas remotas, resgate marítimo, resgate em minas e grandes eventos públicos.

Diferentes cenários exigem prioridades diferentes. Operações de incêndio florestal podem precisar de cobertura aérea, backup por satélite e despacho de voz em banda estreita. Resposta a desastre urbano pode precisar de veículos de comando, reserva de rede pública, acesso de vídeo e mesh de banda larga temporário. Resgate em montanhas remotas pode depender fortemente de comunicação via satélite e rede portátil de campo.

Portanto, a solução deve ser modular. As equipes podem escolher recursos espaciais, aéreos e terrestres conforme a missão, em vez de construir uma estrutura fixa para todas as emergências.

Conclusão

A comunicação de emergência no modelo espaço-ar-terra é um sistema de comunicação multicamada. A camada espacial fornece backup baseado em satélite e conectividade de longa distância. A camada aérea usa drones, helicópteros, dirigíveis e balões para restaurar rapidamente a cobertura. A camada terrestre fornece a maior variedade de recursos diários e de campo, incluindo redes públicas, rádio privado, mesh de banda larga, ondas curtas, micro-ondas, fibra, sensores e veículos de comando.

A solução de comunicação de emergência mais eficaz não é construída com uma única tecnologia. Ela deve corresponder ao ambiente real, selecionar recursos adequados de banda larga e banda estreita, preparar links de backup e conectar todas as ferramentas de comunicação em um fluxo de comando coordenado. Só assim o sistema pode suportar comunicação confiável de voz, vídeo, dados e despacho quando a infraestrutura comum não está disponível.

Perguntas frequentes

Como as equipes de emergência devem decidir qual camada de comunicação usar primeiro?

A primeira escolha deve depender das condições do local. Se a infraestrutura terrestre estiver disponível, os sistemas terrestres geralmente são os mais rápidos de usar. Se as redes terrestres estiverem danificadas ou indisponíveis, links via satélite e cobertura aérea devem ser adicionados rapidamente para restaurar a conectividade de comando.

A comunicação por drone pode substituir a comunicação via satélite?

Não. Sistemas com drones são úteis para cobertura regional temporária, mas ainda precisam de retorno/transporte, energia, capacidade de carga útil e gerenciamento de voo. A comunicação via satélite é melhor para conectividade de backup de longa distância quando não há retorno/transporte terrestre ou aéreo disponível.

Por que sistemas de banda estreita ainda são importantes quando redes de banda larga estão disponíveis?

Sistemas de banda estreita costumam ser mais adequados para despacho de voz simples, estável e baseado em grupos. Eles geralmente exigem menos largura de banda e podem ser mais fáceis de operar em resposta de campo. A banda larga é mais forte para vídeo e dados, mas a coordenação de voz ainda precisa de um canal confiável de banda estreita ou com prioridade de voz.

O que deve ser preparado para comunicação de emergência de longa duração?

Uma resposta de longa duração exige baterias sobressalentes, energia veicular, estações de carregamento, geradores, antenas de backup, cabos de reposição, caixas de proteção de equipamentos, treinamento de usuários e procedimentos claros de gerenciamento de frequência ou rede.

Como diferentes sistemas de comunicação de emergência podem trabalhar juntos?

Diferentes sistemas podem ser conectados por plataformas de despacho, gateways de rádio, gateways SIP, gateways de acesso de vídeo, interfaces de dados e procedimentos operacionais unificados. O objetivo é evitar ilhas isoladas e permitir que usuários de campo, centros de comando, veículos, sensores e agências externas troquem informações por meio de uma plataforma coordenada.
