Os túneis rodoviários são ambientes longos e fechados que incluem áreas de parada de emergência, passagens transversais para veículos, passagens transversais para pedestres, subestações, salas de ventilação, pontos de combate a incêndio e salas de equipamentos de comunicação. Quando ocorre uma colisão de veículos, incêndio, falha de equipamento ou solicitação de assistência, as pessoas no local precisam entrar rapidamente em contato com o centro de controle do túnel. Os operadores também devem identificar a localização do incidente e notificar as equipes de inspeção, manutenção, combate a incêndio e gerenciamento de tráfego.
Os telefones celulares são afetados pela cobertura da rede, pelo nível da bateria e pelas condições de operação no local, portanto não devem ser utilizados como o único meio de comunicação de emergência dentro do túnel. Telefones convencionais de escritório também não são adequados para exposição prolongada à umidade, poeira, vibração de veículos e ruído contínuo. Por isso, um sistema de comunicação de emergência para túneis requer telefones industriais fixos conectados, por meio de uma plataforma de despacho SIP, aos sistemas de radiodifusão, videovigilância e gravação, permitindo que cada chamada de campo entre diretamente no fluxo de tratamento de incidentes do centro de controle.
Desafios de Comunicação em Túneis Rodoviários
Os pontos de comunicação do túnel são distribuídos ao longo da via e frequentemente ficam distantes do centro de controle. Após a ocorrência de um incidente, o solicitante pode não conseguir informar com precisão o marco quilométrico ou o sentido de tráfego. Em condições de fumaça, escuridão ou estresse, depender apenas de uma descrição verbal da localização pode atrasar a avaliação da situação.
Quando telefones, sistemas de sonorização pública, videovigilância e alarmes de incêndio funcionam de forma independente, o operador que recebe uma chamada de emergência precisa localizar separadamente a câmera correspondente, a zona de transmissão e o contato da equipe de resposta. Alternar repetidamente entre diferentes plataformas adiciona etapas desnecessárias e aumenta o risco de associar o dispositivo ou a localização incorretos.
Os ventiladores do túnel, o tráfego e os equipamentos eletromecânicos também geram ruído contínuo, o que pode dificultar a audição do toque de um telefone convencional. Salas de equipamentos, áreas relacionadas a veículos que transportam produtos perigosos ou outros locais especiais identificados por meio de uma avaliação de riscos podem exigir telefones à prova de explosão selecionados de acordo com a classificação da área de risco.
Componentes do Sistema e Arquitetura de Acesso

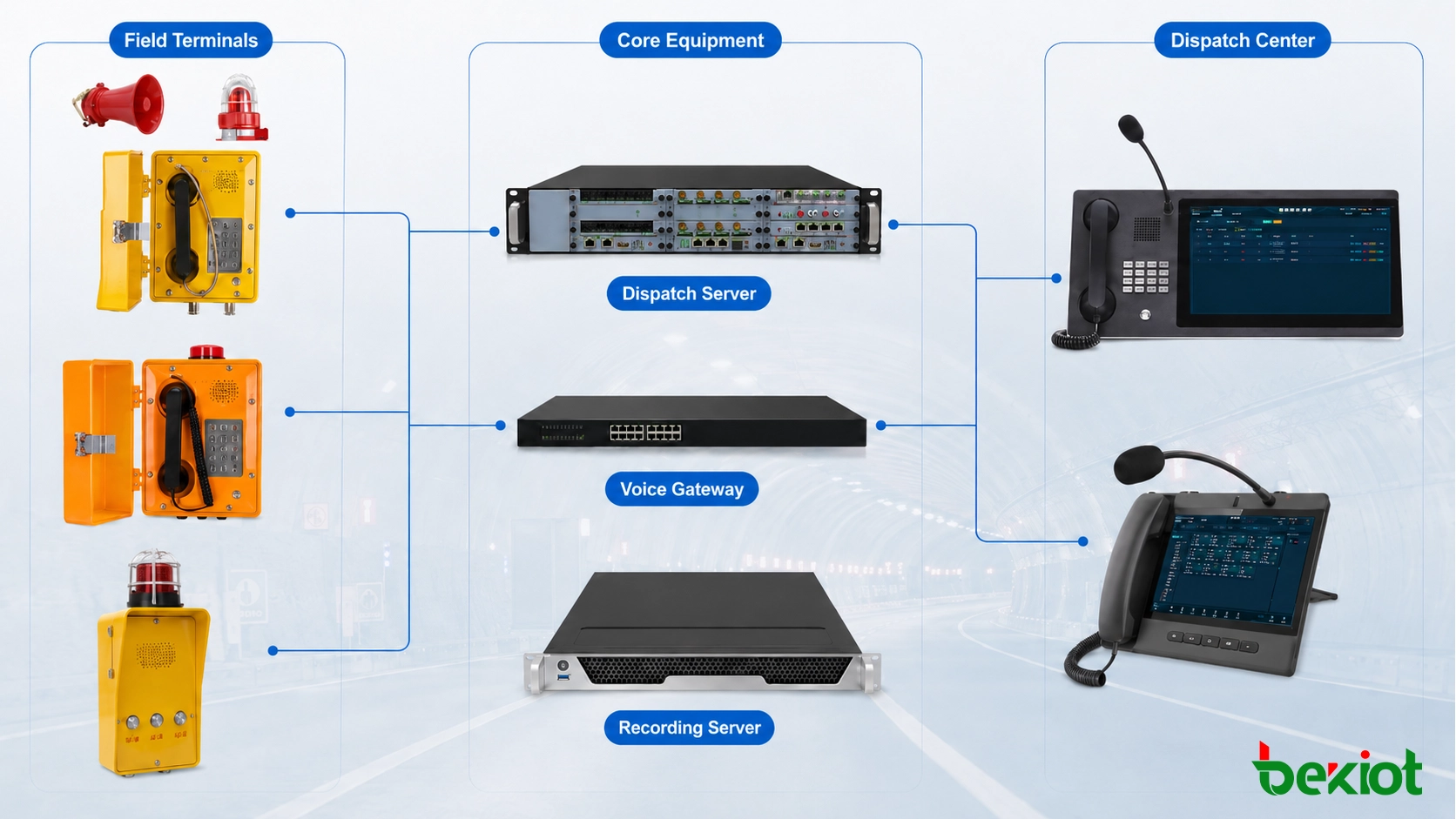

Um sistema de comunicação de emergência para túneis rodoviários geralmente é composto por terminais de comunicação de campo, uma rede de transmissão, uma plataforma de despacho, equipamentos de radiodifusão e alarme e um sistema de gerenciamento de gravações. Os telefones instalados ao longo do túnel se conectam ao centro de controle por meio de uma rede Ethernet industrial, anel de fibra óptica ou rede de comunicação dedicada. Os operadores utilizam uma interface centralizada para atender chamadas, verificar o status dos terminais e iniciar comunicações.
| Seção do Sistema | Principais Equipamentos | Finalidade Principal |
|---|---|---|
| Comunicação de Campo | Telefones industriais resistentes às intempéries, telefones de emergência, telefones à prova de explosão | Relato de incidentes, comunicação de falhas de equipamentos e comunicação de campo |
| Comunicação de Despacho | Console de despacho, telefone de despacho SIP, servidor de despacho | Atendimento de chamadas recebidas, chamada de pessoal e comando de emergência |
| Radiodifusão e Alarme | Alto-falantes tipo corneta, terminais de paging, alarmes sonoros e visuais | Avisos por zona, alertas de tráfego e instruções de evacuação |
| Gerenciamento de Gravações | Servidor de gravação, plataforma de gerenciamento operacional | Armazenamento de chamadas, transmissões e registros de operações de despacho |
| Acesso a Sistemas Existentes | Gateway de voz | Integração de telefones analógicos e linhas de comunicação existentes |
Cada telefone de campo deve ser registrado no sistema com o nome do túnel, sentido de tráfego, marco quilométrico, número do equipamento e local de instalação. Quando uma chamada chega ao console de despacho, o operador pode identificar imediatamente o terminal sem precisar gastar tempo adicional perguntando de onde a chamada foi originada.
Sistemas Relacionados: Solução Integrada de Comando e Despacho para Rodovias Expressas
Os telefones analógicos de emergência existentes podem ser conectados ao sistema de despacho SIP por meio de um gateway de voz. Os equipamentos existentes não precisam ser substituídos de uma só vez, permitindo que trechos novos ou modernizados do túnel sejam implementados em etapas de acordo com as condições da rede.

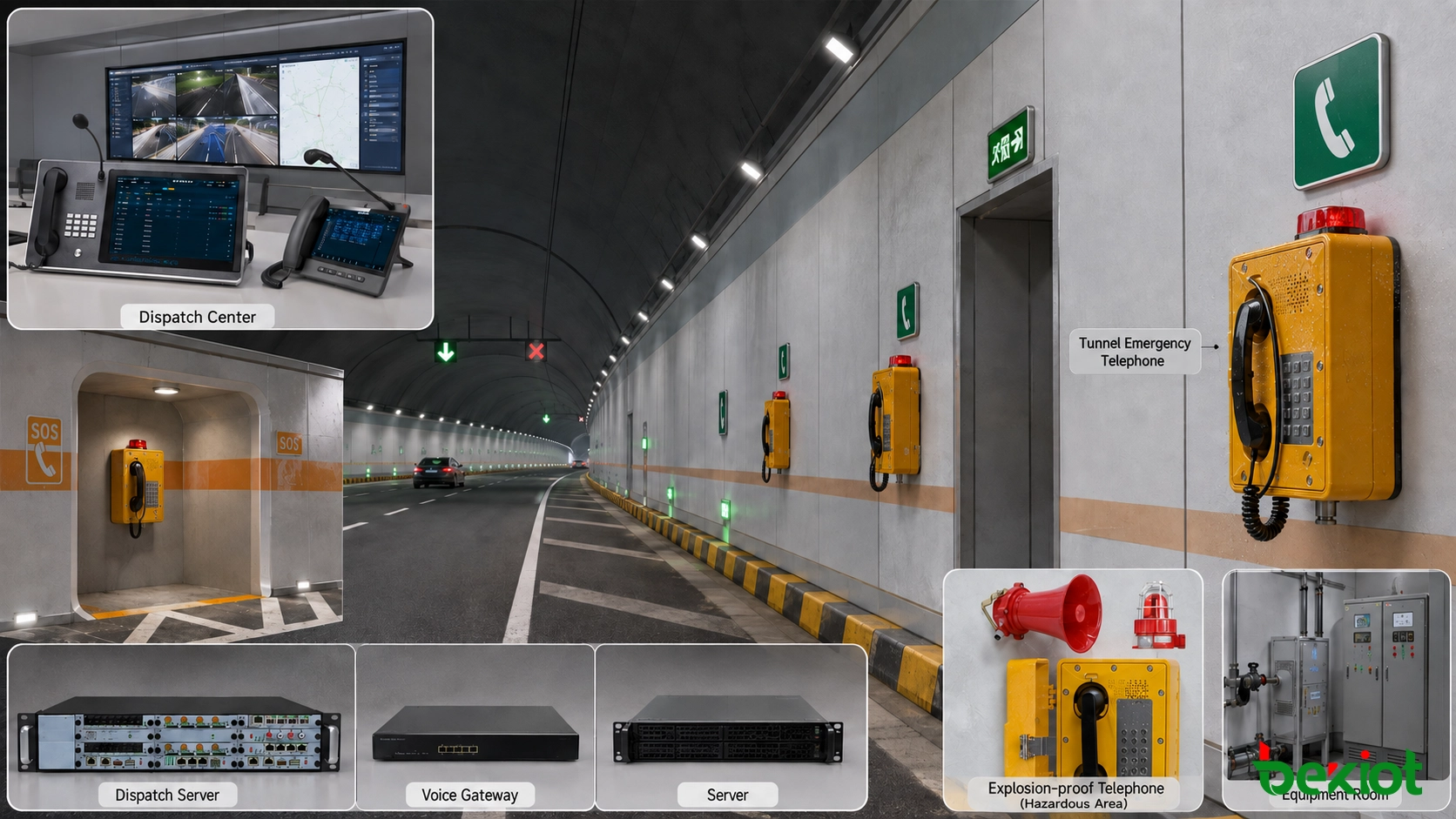

Implantação dos Terminais de Comunicação de Campo
Túnel Principal e Áreas de Parada de Emergência
Telefones industriais resistentes às intempéries ou telefones de emergência são adequados para áreas de parada de emergência, portais de túneis e pontos fixos de assistência ao longo da via. Os terminais devem possuir sinalização claramente visível, operação simples e proteção ambiental confiável para que motoristas ou outros usuários do túnel possam entrar em contato com o centro de controle em caso de pane no veículo ou emergência.
Passagens Transversais para Veículos e Pedestres
As passagens transversais permitem a transferência de veículos, a evacuação de pessoas e operações de resgate de emergência. Terminais de chamada com um único botão podem ser instalados nesses locais. Após receber uma chamada, o operador pode identificar a passagem transversal exata pelo nome do terminal e emitir instruções de evacuação ou espera por meio da zona de radiodifusão próxima.
Salas de Equipamentos e Subestações
Telefones industriais podem ser instalados em salas de ventilação, salas de bombas, subestações e salas de equipamentos de comunicação, permitindo que o pessoal de manutenção entre em contato com o centro de controle. O material do gabinete, o grau de proteção, a temperatura de operação e o método de instalação devem ser selecionados de acordo com a umidade, a poeira e o nível de ruído dos equipamentos no local.
Locais Especiais com Risco de Explosão
Telefones à prova de explosão não são uma exigência padrão para todos os pontos de um túnel rodoviário. Eles são necessários apenas quando uma avaliação de riscos confirma a presença de gases inflamáveis, poeiras combustíveis ou outra atmosfera explosiva. O terminal de comunicação selecionado deve possuir certificação compatível com a substância perigosa, a classificação da área e o grupo de temperatura.
Salas de Controle e Postos de Gerenciamento
O centro de controle do túnel deve utilizar um console de despacho visual, enquanto os postos de gerenciamento e salas de plantão podem ser equipados com telefones de despacho SIP. Ambos os tipos de terminais são conectados ao mesmo sistema de numeração, oferecendo suporte à comunicação diária, transferência de chamadas e coordenação entre diferentes funções operacionais.
Controle de Comunicação no Centro de Despacho
O console de despacho exibe os destinos de comunicação de acordo com o trecho do túnel, marco quilométrico, sentido de tráfego e função operacional. Também mostra se cada terminal está online, offline, livre, tocando ou em chamada. Os operadores podem selecionar diretamente uma localização sem precisar memorizar um grande número de ramais telefônicos.
Quando um telefone de campo liga para o centro de controle, o despachante pode atender diretamente ou transferir a chamada para um posto de inspeção, manutenção ou gerenciamento. Quando vários departamentos precisam participar, o despachante pode conectar o pessoal de campo, a equipe de manutenção e o responsável correspondente na mesma chamada, reduzindo a repetição na transmissão das informações.
As chamadas de emergência podem receber uma prioridade mais alta. Quando uma linha de comunicação importante estiver ocupada, pessoas autorizadas poderão utilizar funções de intrusão de chamada, liberação forçada ou monitoramento quando esses recursos estiverem incluídos no projeto. O acesso deve ser restrito aos postos designados e todas as operações devem ser registradas.
A plataforma de gerenciamento deve gerar um alerta quando um terminal ficar offline, perder sua conexão de rede ou não conseguir se registrar. A equipe de manutenção pode então utilizar o número do equipamento e o local de instalação para organizar uma inspeção, evitando que um telefone de campo permaneça indisponível por um longo período sem ser detectado.
Integração de Telefonia, Radiodifusão e Vídeo
A comunicação de emergência não deve terminar quando uma chamada telefônica é atendida. Após receber uma solicitação de assistência, o centro de controle precisa utilizar as imagens de vídeo próximas para determinar a natureza do incidente, notificar o pessoal responsável pela resposta e emitir avisos para o trecho afetado do túnel.

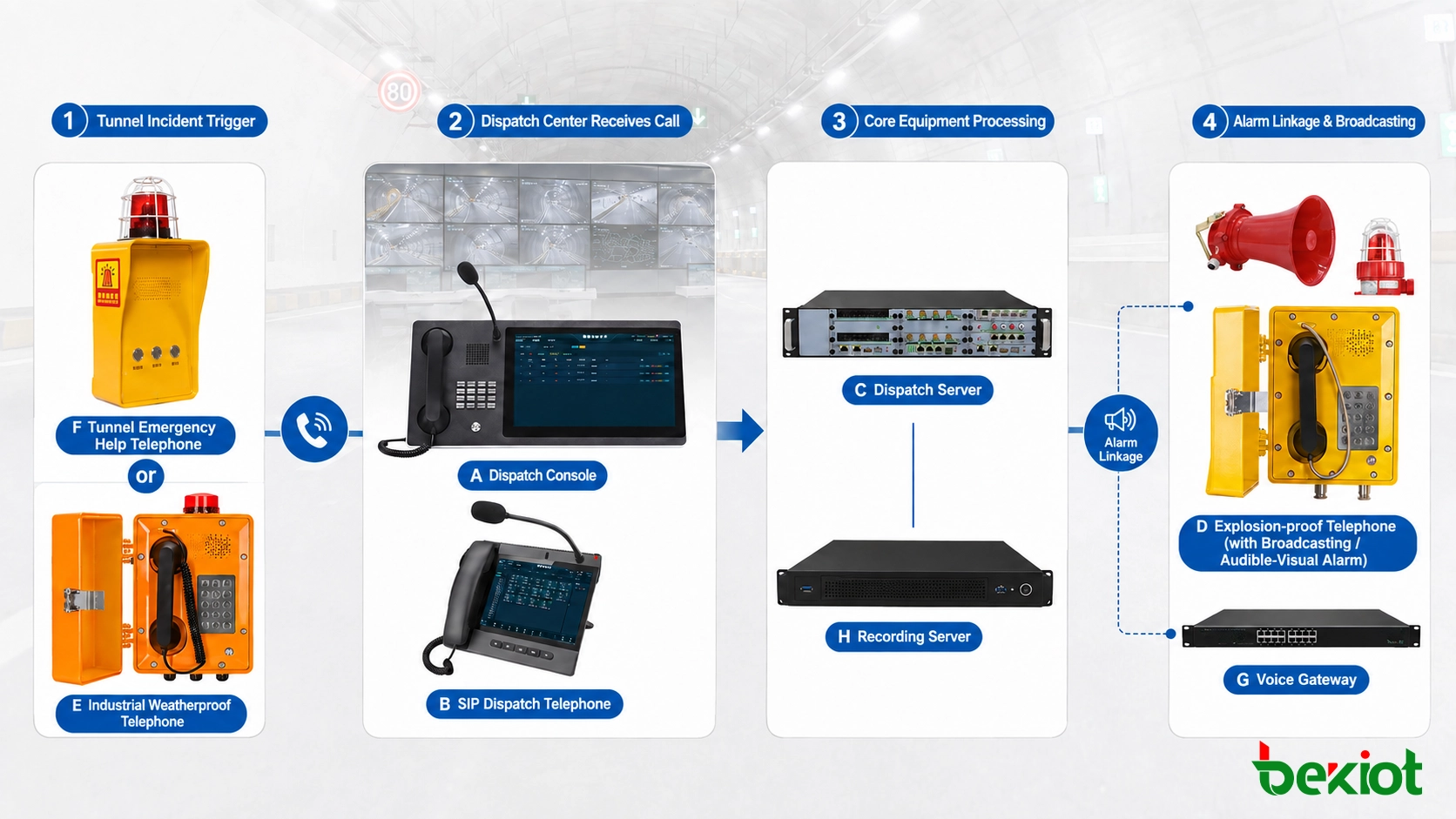

Uma colisão de veículos dentro de um túnel pode ser tratada por meio do seguinte processo:
Um motorista ou uma pessoa presente no local liga para o centro de controle utilizando um telefone de emergência;
O console de despacho exibe o túnel, o sentido de tráfego e o marco quilométrico do telefone;
O operador atende a chamada e abre as imagens das câmeras próximas para verificar a situação;
As equipes de inspeção, resgate ou manutenção são notificadas de acordo com as condições do incidente;
A zona de radiodifusão próxima orienta os veículos que se aproximam a reduzir a velocidade ou parar;
Se for necessária uma evacuação, a radiodifusão e os alarmes sonoros e visuais próximos à passagem transversal são ativados;
Os retornos do campo, as chamadas de despacho e as operações de radiodifusão são registrados no mesmo registro de incidente;
Após a resolução do incidente, o operador confirma o encerramento do evento.
Os pontos telefônicos, os números das câmeras e as zonas de radiodifusão devem ser associados durante a implantação do sistema. Quando uma chamada chega, o operador pode abrir diretamente a imagem de vídeo mais próxima e selecionar a zona de radiodifusão correspondente sem precisar procurar novamente os números dos equipamentos.
Ao integrar o sistema com um alarme de incêndio, um sistema de detecção de incidentes de tráfego ou uma plataforma de supervisão do túnel, o método de interface, as condições de acionamento e as permissões de controle devem ser definidos previamente. Ações envolvendo fechamento de faixas, evacuação de pessoas ou desligamento de equipamentos devem manter uma etapa de confirmação manual.
Gravação de Chamadas e Registros de Incidentes
O sistema de gravação armazena chamadas importantes entre telefones de campo, consoles de despacho e postos de gerenciamento. Também registra o número de origem, o número chamado, o horário da chamada, o status da conexão, a duração da chamada e o posto do operador.
Os responsáveis podem pesquisar os registros por nome do túnel, número de telefone, marco quilométrico, horário ou número do incidente. Quando um mesmo incidente envolve várias chamadas, transferências, transmissões e atualizações de campo, os registros podem ser organizados cronologicamente para reconstruir todo o processo de resposta.
As gravações não servem apenas para a análise posterior de incidentes. Elas também podem ser utilizadas em inspeções de plantão, rastreamento de falhas de equipamentos e confirmação de instruções operacionais. Por exemplo, os registros podem mostrar quando a equipe de manutenção recebeu uma tarefa, se um alerta de tráfego foi emitido e quando o túnel foi considerado pronto para ser reaberto.
Os períodos de retenção das gravações, os locais de backup, as permissões de pesquisa e as regras de exportação devem ser configurados de acordo com os procedimentos operacionais do túnel. Registros importantes devem ser protegidos contra exclusão ou alteração por contas de usuários comuns.
Confiabilidade e Implementação do Projeto
Um sistema de comunicação para túneis rodoviários deve operar continuamente. Túneis longos, conjuntos de túneis e corredores de transporte importantes podem ser equipados, de acordo com seu nível de gerenciamento, com servidores de despacho redundantes, servidores de aplicação redundantes, anéis de fibra óptica, fontes de alimentação UPS e alarmes de operação da rede.
Se um equipamento central falhar, o equipamento em espera deve assumir os principais serviços de comunicação o mais rapidamente possível. Os dados de numeração, as configurações dos terminais e os arquivos de gravação precisam de backups regulares para evitar que a falha de um único equipamento provoque simultaneamente a perda das configurações do sistema e dos registros históricos.
Antes da implantação oficial, o projeto deve testar o registro dos terminais, a qualidade de voz, as chamadas de linha direta, o atendimento automático, a transferência de chamadas, a radiodifusão, a gravação e os alarmes de desconexão. Os equipamentos SIP também exigem a verificação dos codecs de áudio, da transmissão DTMF, do controle de chamadas e da interoperabilidade entre dispositivos de diferentes fabricantes.
A instalação em campo deve incluir uma verificação final dos números de telefone, locais reais de instalação, marcações quilométricas e nomes dos pontos na plataforma. O centro de controle só poderá identificar corretamente a localização durante uma emergência quando as informações do terminal corresponderem ao local físico real.
Resultados Operacionais Após a Implantação
Após a implementação, o túnel passa a contar com pontos fixos de chamada de emergência ao longo da rota, permitindo que as pessoas no local entrem em contato com o centro de controle por meio de um terminal próximo. Os operadores podem identificar o sentido de tráfego e o marco quilométrico com base nas informações da chamada recebida, abrir a imagem de vídeo mais próxima, entrar em contato com a equipe de resposta adequada e emitir instruções por radiodifusão.
O monitoramento centralizado dos terminais facilita a identificação de dispositivos offline e falhas de rede. Armazenar registros de telefonia, radiodifusão e despacho sob o mesmo incidente também reduz a necessidade de coletar manualmente dados de vários sistemas independentes durante inspeções de plantão ou análises posteriores de incidentes.
Becke Telcom pode configurar telefones industriais resistentes às intempéries, telefones à prova de explosão, telefones de despacho SIP, consoles de despacho, servidores de despacho, gateways de voz, servidores de gravação e terminais de radiodifusão de acordo com o comprimento do túnel, a distribuição dos pontos, as condições ambientais e os recursos de rede existentes. O sistema fornece comunicação fixa e confiável para a operação diária do túnel, manutenção eletromecânica e resposta a emergências.
