As centrais nucleares exigem comunicação de voz altamente confiável tanto para operação rotineira quanto para resposta a emergências. Em salas de controle, edifícios de turbinas, áreas auxiliares, salas elétricas, corredores técnicos, zonas de manutenção e pontos de montagem de emergência, os operadores precisam de uma plataforma unificada que possa fornecer anúncios rotineiros, chamada por zonas, alarme geral e orientação de evacuação de forma clara e rápida. Nesse ambiente, a comunicação não é apenas uma função de suporte para a gestão diária da usina. É também uma parte crítica da disciplina operacional, coordenação de pessoal e resposta de segurança.
Um sistema PAGA profissional combina megafonia (endereço público), chamada de pessoal (paging) e alarme geral em uma plataforma de comunicação centralizada. Para centrais nucleares, esta plataforma ajuda os operadores a emitir avisos operacionais rotineiros, lembretes de manutenção, instruções de segurança, advertências de emergência e mensagens de comando ao vivo em diferentes áreas da usina. Em vez de depender de canais de comunicação fragmentados e isolados, a solução cria uma estrutura coordenada para a entrega de informações de voz e tratamento de alarmes em toda a usina.
A Becke Telcom fornece soluções de comunicação industrial para ambientes adversos e de alta confiabilidade. Para centrais nucleares, a solução pode integrar PAGA, telefones industriais, comunicação SIP, interfone de emergência, coordenação de despacho e vinculação com sistemas de terceiros em uma rede de comunicação escalável para toda a instalação que suporta tanto a operação rotineira quanto a resposta a eventos anormais.
As centrais nucleares são ambientes operacionais complexos com limites de gestão rigorosos, layouts de usina segmentados, requisitos de operação contínua e altas expectativas de confiabilidade da comunicação. Diferentes áreas da usina podem ter prioridades operacionais, regras de acesso e condições acústicas muito diferentes. Um aviso rotineiro para um corredor de manutenção não deve necessariamente ser ouvido em todas as zonas, enquanto uma instrução de emergência pode precisar sobrepor anúncios normais imediatamente em uma ou mais áreas designadas.
Os sistemas de transmissão comuns muitas vezes não são suficientes para esse tipo de ambiente. Uma instalação nuclear precisa de comunicação de voz estruturada, priorizada, rastreável e bem integrada com as operações mais amplas da usina. Durante condições normais, o sistema pode ser usado para coordenação de trabalho, lembretes de segurança, notificações de manutenção e mensagens operacionais em toda a usina. Durante situações anormais, deve suportar alarme geral, notificação de emergência, orientação de evacuação e transmissão ao vivo da sala de controle com desempenho consistente e controle de área claro.
Múltiplas áreas da usina com diferentes prioridades operacionais e de comunicação
Operação contínua que exige alta disponibilidade de comunicação
Necessidade de comunicação de voz diária e alarme de emergência em uma única plataforma
Requisito de controle rigoroso por zonas e acesso gerenciado às funções de transmissão
Necessidade de entrega de voz clara em ambientes técnicos e industriais da usina
Requisito de registro de eventos, supervisão centralizada e vinculação de sistemas
Nas centrais nucleares, a comunicação deve ser clara, controlada e confiável, porque o valor de uma mensagem depende não apenas de ser ouvida, mas de ser entregue à área correta com a prioridade correta.
O sistema PAGA serve como espinha dorsal de comunicação de voz centralizada para a operação rotineira da usina e resposta a emergências. Ele suporta megafonia rotineira, chamada por zonas, ativação de alarme geral, mensagens de emergência pré-gravadas e anúncios ao vivo do operador a partir de locais de controle ou comando. Isso ajuda o pessoal da usina a receber a informação certa no momento certo, sem sobreposição desnecessária de transmissão entre áreas não relacionadas.

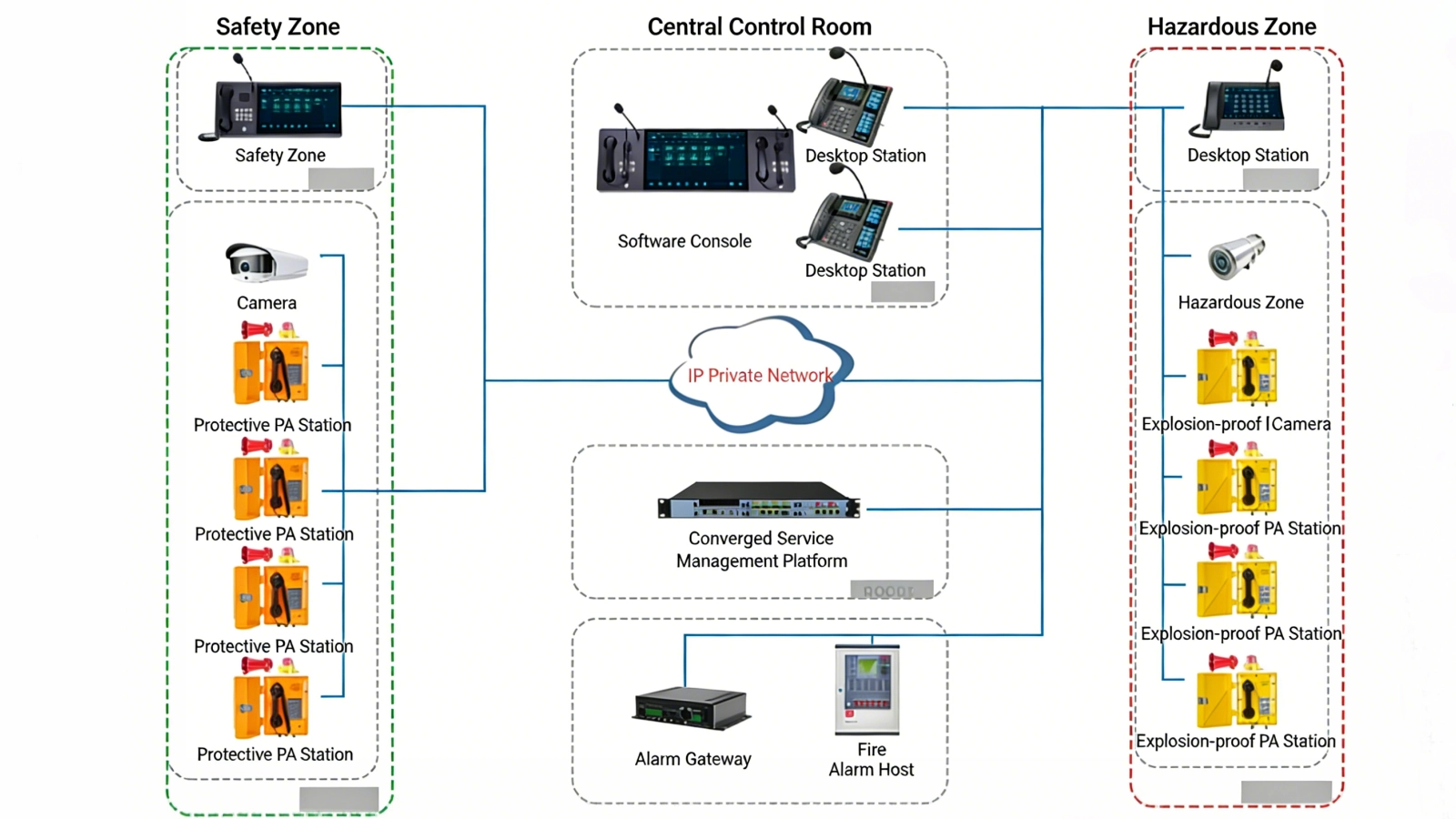

Na implantação prática, a plataforma PAGA é tipicamente parte de uma estrutura de comunicação mais ampla da usina. Pode funcionar em conjunto com telefones industriais, terminais de interfone de emergência, CFTV, plataformas de alarme de incêndio, controle de acesso, sistemas de comunicação SIP e ferramentas de despacho da usina. Essa abordagem integrada ajuda os operadores a gerenciar a atividade diária de forma mais eficiente e coordenar a resposta a eventos anormais de forma mais eficaz.
A plataforma de controle central gerencia o roteamento da transmissão, a configuração de zonas, a programação de anúncios, as regras de prioridade, o tratamento de eventos e a supervisão do sistema. Normalmente é instalada na sala de controle principal, no centro de operações ou na área de controle de comunicações designada. Em projetos de alta confiabilidade, a camada de controle pode suportar implantação redundante para reduzir o risco de interrupção do serviço.
Os consoles de chamada permitem que operadores autorizados façam anúncios ao vivo para uma zona, múltiplas zonas ou toda a instalação. As estações de trabalho do operador também podem suportar revisão de eventos, monitoramento de dispositivos, tratamento de alarmes e gerenciamento do sistema. Esses terminais são usados tanto para comunicação rotineira quanto para comando de voz de emergência.
A camada de saída de áudio inclui amplificadores industriais e alto-falantes distribuídos instalados em áreas internas e externas da usina. Dependendo do layout da usina e das condições acústicas, o projeto pode usar alto-falantes tipo corneta, alto-falantes de parede, colunas de som ou alto-falantes industriais para exteriores. A seleção adequada de alto-falantes e o planejamento de zonas ajudam a melhorar a cobertura de voz e a inteligibilidade da fala em diferentes partes da instalação.

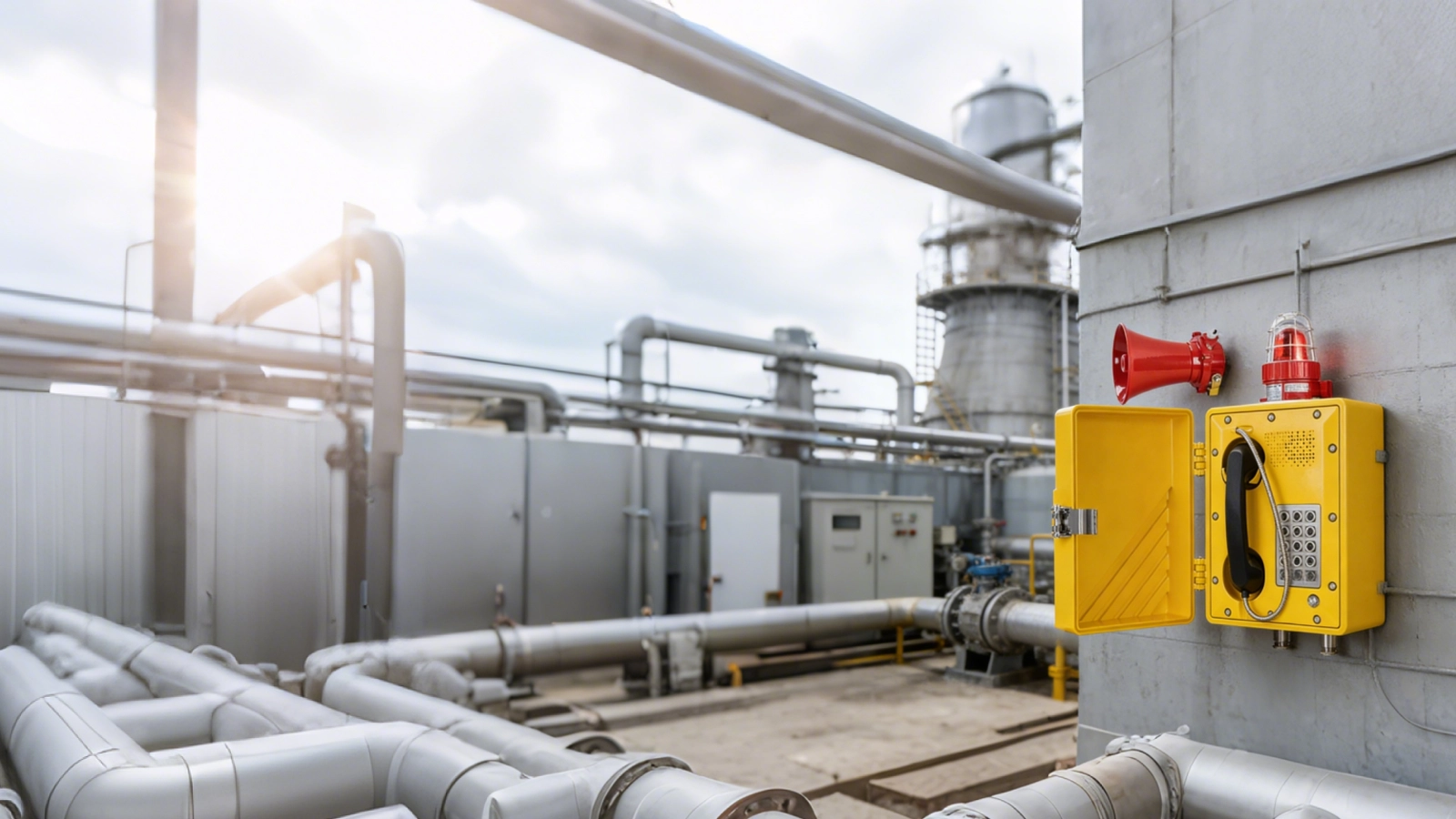

Terminais de comunicação de emergência, como telefones industriais, estações de interfone ou terminais SIP, podem ser instalados em salas técnicas, corredores de serviço, áreas de manutenção, pontos de acesso à usina e outras zonas operacionais importantes. Esses terminais complementam a transmissão em toda a usina, fornecendo comunicação de voz direta entre o pessoal de campo e os locais de controle.
O sistema pode gravar anúncios ao vivo, eventos de ativação de alarme, sessões de chamada e ações selecionadas do operador. Esses registros ajudam a suportar a revisão de incidentes, verificação operacional, treinamento e rastreabilidade da comunicação.
Os módulos de interface conectam a plataforma PAGA com outros sistemas da usina, como alarme de incêndio, CFTV, controle de acesso, telefonia industrial, comunicação SIP e plataformas de despacho ou monitoramento. Isso permite que o comportamento da comunicação de voz acompanhe os eventos reais da usina e melhora a coordenação entre múltiplos sistemas.
| Componente | Função principal | Implantação típica |
|---|---|---|
| Plataforma de controle central | Gerenciamento de zonas, roteamento de áudio, controle de prioridade, supervisão do sistema | Sala de controle principal, centro de operações |
| Console de chamada | Transmissão ao vivo, chamada por zonas, comando de voz de emergência | Mesa do operador, sala de plantão, estação de trabalho de despacho |
| Amplificador industrial e rede de alto-falantes | Anúncios rotineiros, mensagens de emergência, saída de alarme geral | Edifício de turbinas, áreas auxiliares, corredores, seções externas |
| Terminal de comunicação de emergência | Comunicação de voz direta e coordenação em campo | Salas técnicas, zonas de manutenção, áreas de acesso controlado |
| Módulo de interface | Integração com sistemas de segurança, telefonia, monitoramento e despacho | Camada de sistema, sala de equipamentos, plataforma de controle |
O sistema suporta a comunicação diária da usina por meio de transmissão de voz rotineira. Os usos típicos incluem avisos operacionais, programação de manutenção, lembretes de segurança, mensagens de coordenação e entrega de informações em toda a instalação. Isso ajuda a manter a comunicação interna organizada entre diferentes departamentos e áreas técnicas.
As centrais nucleares exigem mais do que a transmissão em área ampla. Diferentes partes da instalação geralmente precisam de mensagens diferentes em momentos diferentes. Portanto, o sistema suporta chamada baseada em zonas para que os operadores possam direcionar a comunicação para o local apropriado sem perturbar zonas não relacionadas.
As zonas típicas de transmissão e chamada podem incluir:
Área da sala de controle principal
Edifício de turbinas
Edifício auxiliar
Sala elétrica
Sala de bombas
Corredor técnico
Zona de manutenção
Área de acesso de serviço
Seção técnica externa
Ponto de montagem de emergência
Quando ocorre um evento grave, o sistema pode acionar um alarme geral em toda a instalação ou específico de uma área. Isso pode ser usado para incêndio, anormalidade de equipamento, gerenciamento de área restrita, instrução de emergência ou evacuação organizada. A capacidade de alarme geral é importante porque ajuda os operadores a passar da comunicação rotineira para a resposta urgente no local sem demora.
A solução suporta tanto mensagens de emergência pré-gravadas quanto anúncios ao vivo. As mensagens pré-gravadas ajudam a entregar instruções consistentes rapidamente, enquanto a transmissão ao vivo do operador permite uma orientação mais precisa quando a situação muda. O conteúdo comum de voz de emergência pode incluir instruções de evacuação, advertência de perigo, aviso de isolamento de área, orientação de resposta a emergências e mensagens de restrição temporária de acesso.
O pessoal autorizado pode emitir mensagens ao vivo da sala de controle, centro de operações ou local de comando de emergência designado. Isso é especialmente valioso quando os eventos evoluem rapidamente e o conteúdo gravado padrão não é suficiente. A chamada ao vivo ajuda a manter uma melhor coordenação entre a equipe de controle, as equipes técnicas e o pessoal nas áreas designadas da usina.
O sistema PAGA pode atribuir diferentes prioridades a anúncios rotineiros, chamada ao vivo, comunicação de emergência e mensagens de alarme. O conteúdo de alarme ou emergência de alta prioridade automaticamente sobrepõe o áudio rotineiro de menor prioridade, ajudando a garantir que as instruções urgentes sejam entregues primeiro.
Os registros de anúncios e os logs de alarme podem ser armazenados para auditoria, treinamento e revisão de eventos. As funções de reprodução ajudam os operadores e gerentes a verificar se as ações de comunicação foram realizadas corretamente e se os procedimentos podem ser melhorados.
A solução pode supervisionar amplificadores, linhas de alto-falantes, links de rede, terminais-chave e zonas de transmissão importantes. O monitoramento centralizado de status melhora a eficiência da manutenção e suporta um nível mais alto de prontidão da comunicação.
O planejamento da implantação deve seguir o layout físico da usina, as responsabilidades operacionais, as prioridades de comunicação e o design das rotas de emergência. Em instalações nucleares, a cobertura de comunicação deve incluir não apenas os espaços dos operadores, mas também as áreas técnicas e de apoio onde a coordenação e a resposta a emergências são críticas.
As áreas de implantação típicas incluem a sala de controle principal, o edifício de turbinas, o edifício auxiliar, as salas elétricas e os espaços de suporte à operação designados. Essas áreas exigem comunicação confiável tanto para instrução rotineira quanto para controle de emergência.
Corredores de serviço, salas de manutenção, salas de bombas, rotas de cabos e áreas de acesso técnico também se beneficiam de suporte de comunicação estruturado. Esses espaços geralmente exigem instruções direcionadas, em vez de transmissão em toda a instalação.
Seções técnicas externas, rotas de acesso à usina, áreas de utilidades e pontos de montagem designados podem exigir cobertura de voz distribuída tanto para avisos normais quanto para orientação de emergência. A comunicação clara nessas áreas torna-se especialmente importante durante o movimento organizado do pessoal.
| Área de implantação | Principal necessidade de comunicação | Função recomendada do sistema |
|---|---|---|
| Sala de controle principal / Centro de operações | Comando centralizado, tratamento de eventos, coordenação de voz | Console de chamada, supervisão, controle de emergência |
| Edifício de turbinas / Edifício auxiliar | Avisos rotineiros, coordenação de trabalho, advertência de emergência | Megafonia por zonas e entrega de alarme de alta prioridade |
| Sala elétrica / Sala de bombas | Comunicação operacional direcionada e alertas de segurança | Chamada por área e suporte de comunicação vinculada |
| Corredor técnico / Zona de manutenção | Suporte a inspeção, coordenação, notificação de incidentes | Transmissão distribuída e suporte de comunicação direta |
| Seção técnica externa / Ponto de montagem | Orientação, advertência de área, mensagens de evacuação organizada | Transmissão de voz prioritária e mensagens de alarme |
O valor da solução aumenta quando ela é integrada com outros sistemas da usina. Em vez de atuar como uma rede de áudio isolada, a plataforma PAGA torna-se parte de uma estrutura coordenada de comunicação e resposta.
Integração com alarme de incêndio: mensagens de voz de emergência podem ser acionadas automaticamente quando ocorrem eventos relacionados a incêndio
Integração com CFTV: os operadores podem verificar as condições visualmente enquanto emitem anúncios e coordenam a resposta
Integração com controle de acesso: a comunicação baseada em área pode suportar movimento controlado e restrições temporárias de acesso
Integração com telefonia SIP ou industrial: a comunicação de voz pode ser estendida para uma rede de comunicação mais ampla da instalação
Integração com despacho e monitoramento: a comunicação pode seguir os fluxos de trabalho de eventos da usina de forma mais eficaz tanto em situações rotineiras quanto anormais
Por exemplo, se uma condição de alarme for identificada em uma zona designada da usina, o sistema pode ativar uma mensagem de voz específica da zona, notificar a sala de controle e permitir que operadores autorizados emitam instruções de acompanhamento ao vivo para a área afetada. Isso reduz o atraso na resposta e melhora a clareza da comunicação durante eventos sensíveis ao tempo.
A plataforma de comunicação deve ser projetada para operação confiável em um ambiente de alta confiabilidade. A continuidade do sistema é importante porque a comunicação suporta tanto a atividade diária da usina quanto a resposta a emergências.
O design redundante para hosts de controle, caminhos de rede, fonte de alimentação e recursos de amplificação pode melhorar a disponibilidade geral e reduzir o efeito de falha de ponto único em caminhos de comunicação críticos.
Diferentes áreas da usina têm diferentes condições acústicas. O sistema deve ser projetado para fornecer inteligibilidade prática da fala em espaços técnicos e industriais, em vez de simplesmente alta potência de saída de som.
O design estruturado de zonas e a autoridade de transmissão controlada são especialmente importantes em projetos nucleares. A solução deve suportar definição precisa de área, seleção precisa de transmissão e uso controlado das funções de anúncio ao vivo.
O sistema deve suportar ativação rápida de alarme, reprodução imediata de mensagens de emergência e tomada de controle pelo operador ao vivo quando necessário. Isso melhora a velocidade da comunicação quando as condições mudam.
Anúncios gravados, logs de alarme e registros operacionais ajudam a suportar revisão, treinamento e rastreabilidade da comunicação. Isso é valioso em um ambiente onde as ações de comunicação podem precisar ser verificadas cuidadosamente.
A plataforma PAGA deve integrar-se perfeitamente aos sistemas existentes da usina para que a comunicação permaneça conectada aos fluxos de trabalho operacionais e de segurança, em vez de atuar como uma ilha separada.
Uma solução PAGA robusta para centrais nucleares não se trata apenas de transmitir áudio. Trata-se de criar uma estrutura de comunicação de voz controlada, rastreável e confiável tanto para a operação rotineira quanto para a resposta a emergências.
A Becke Telcom concentra-se em soluções de comunicação industrial para ambientes adversos e de alta confiabilidade. Em projetos de centrais nucleares, sua solução PAGA é projetada para suportar tanto a comunicação rotineira da instalação quanto a resposta de voz de emergência por meio de uma arquitetura unificada e escalável.
A solução pode integrar megafonia, alarme geral, telefonia industrial, interfone de emergência, comunicação SIP, sistemas de alto-falantes distribuídos e funções de coordenação da usina em uma única plataforma gerenciável. Isso ajuda os operadores da usina a melhorar a eficiência da comunicação, manter um controle de área mais claro e fortalecer a capacidade de comunicação de segurança em toda a instalação.
Arquitetura unificada para megafonia, alarme, telefonia, interfone e coordenação
Comunicação flexível baseada em zonas para layouts de usina complexos
Suporte de integração para sistemas de alarme de incêndio, CFTV, controle de acesso e telefonia
Design de comunicação confiável para ambientes de instalações de alta confiabilidade
Implantação escalável para centrais nucleares e instalações técnicas relacionadas
Para proprietários de usinas, contratantes EPC, operadores e integradores de sistemas, uma solução PAGA nuclear profissional traz valor tanto no controle operacional quanto na gestão de segurança.
Melhora a eficiência da comunicação de voz em toda a instalação
Suporta a gestão unificada da transmissão rotineira e do alarme de emergência
Aumenta a velocidade de resposta durante eventos anormais e cenários de movimentação de pessoal
Fortalece a coordenação entre os locais de controle e as áreas de campo
Melhora a rastreabilidade da comunicação e a supervisão do sistema
Suporta uma operação de instalação nuclear mais segura e controlada
Uma solução PAGA para centrais nucleares é uma parte essencial da comunicação moderna da instalação e do suporte à segurança. Em ambientes onde confiabilidade, acesso controlado, comunicação por zonas e prontidão para emergências são importantes, uma plataforma unificada para megafonia, chamada de pessoal e alarme geral fornece uma maneira mais confiável de suportar tanto a operação rotineira quanto a resposta a eventos anormais.
Ao combinar transmissão rotineira, chamada por zonas, alarme geral, comando de voz ao vivo e integração de sistemas em uma arquitetura coordenada, os operadores de centrais nucleares podem melhorar a eficiência da comunicação, fortalecer os procedimentos de segurança e construir uma estrutura de comunicação em toda a instalação mais adequada a ambientes operacionais de alta confiabilidade.
É um sistema de comunicação integrado que combina megafonia (endereço público), chamada de pessoal (paging) e alarme geral para suportar transmissão rotineira, comunicação de voz baseada em áreas e advertência de emergência em toda a instalação.
A chamada por zonas permite que os operadores enviem a mensagem certa para a área correta da usina, o que melhora a precisão da comunicação e reduz perturbações desnecessárias em zonas não relacionadas.
Sim. A solução pode fornecer instruções de evacuação por meio de mensagens pré-gravadas ou anúncios ao vivo do operador, dependendo do evento e do procedimento da usina.
Sim. Pode integrar-se com sistemas de alarme de incêndio, CFTV, controle de acesso, telefonia industrial, comunicação SIP e plataformas de despacho ou monitoramento para uma comunicação de instalação mais coordenada.
