Um sistema de intercomunicação para elevadores é uma solução crítica de comunicação de emergência para edifícios, condomínios residenciais, complexos comerciais, hospitais, hotéis, campi e instalações de transporte. Quando passageiros ficam presos no elevador ou precisam de assistência urgente, o sistema oferece um canal de voz direto entre a cabine, a casa de máquinas, o topo do elevador, o poço, a sala de controle da administração, o centro de segurança ou o centro de serviços em nuvem.

Os sistemas tradicionais de intercomunicação de elevadores costumam ser baseados em comunicação analógica de dois fios ou quatro fios. Eles atendem aos requisitos básicos de chamada de emergência, mas são limitados em qualidade de áudio, gerenciamento remoto, vínculo de vídeo, integração de sistemas e operação centralizada. Uma solução de intercomunicação de elevadores baseada em SIP atualiza o sistema analógico original para uma plataforma de rede IP, mantendo tanto quanto possível a fiação e os dispositivos existentes.

Para edifícios inteligentes e condomínios inteligentes modernos, a intercomunicação do elevador não deve funcionar como um telefone de emergência isolado. Ela deve ser integrada a IP PBX, plataformas de comunicação SIP, videomonitoramento, sonorização pública, controle de acesso, alarme de incêndio, intercomunicação de estacionamento, pontos de ajuda de emergência e sistemas de despacho visual. Isso cria uma plataforma unificada de comunicação e gestão de segurança para serviço diário, resposta a emergências e operação de longo prazo.

Contexto do Projeto

A comunicação de emergência em elevadores é uma função de segurança exigida em muitos edifícios. Em projetos tradicionais, a intercomunicação do elevador é implantada principalmente por sistemas analógicos de dois fios ou quatro fios. A cabine, a casa de máquinas, o topo do elevador e o poço podem se comunicar entre si, mas é difícil conectar esses sistemas a redes IP modernas, plataformas de segurança, gestão em nuvem e centros remotos de despacho.

Em projetos de retrofit, substituir todos os dispositivos de comunicação do elevador pode aumentar a dificuldade de obra e o custo do projeto. Refazer a fiação dentro do poço do elevador, alterar o sistema original de intercomunicação ou reconstruir o enlace de comunicação pode afetar a entrega e a manutenção. Portanto, um método mais prático é manter o sistema analógico original de quatro partes e usar um gateway SIP de intercomunicação de elevador para conectá-lo à plataforma de comunicação IP.

Esta solução é projetada para chamada de emergência do elevador, serviço predial, vínculo de vídeo, processamento de alarmes, notificação por sonorização e gestão centralizada. Ela permite que o sistema existente de intercomunicação do elevador se torne parte de uma rede mais ampla de comunicação de segurança do edifício.

Visão Geral da Solução

O sistema SIP de intercomunicação para elevadores usa um gateway IP de elevador de dois fios ou quatro fios para conectar os dispositivos analógicos originais à plataforma de comunicação SIP. O intercomunicador da cabine, o telefone da casa de máquinas, o telefone do topo do elevador e o telefone do poço podem ser mantidos. Por meio do gateway, esses dispositivos podem se comunicar com o centro de controle, sala de segurança, escritório da administração, console de despacho ou centro de serviços em nuvem.

Quando qualquer ponto de intercomunicação do elevador aciona uma chamada, o sinal é convertido pelo gateway SIP do elevador e enviado ao centro de controle pela LAN, WAN ou rede dedicada. O operador pode atender a chamada, falar com o passageiro ou equipe de manutenção, identificar a localização do elevador, verificar a câmera vinculada e coordenar ações de resgate.

O sistema também pode vincular pontos de intercomunicação a câmeras IP. Quando uma chamada ou alarme é acionado, o centro de controle pode exibir automaticamente a imagem de vídeo correspondente, ajudando os operadores a verificar a situação dentro ou ao redor do elevador. Isso melhora a eficiência da resposta e reduz o risco de perda de informações.

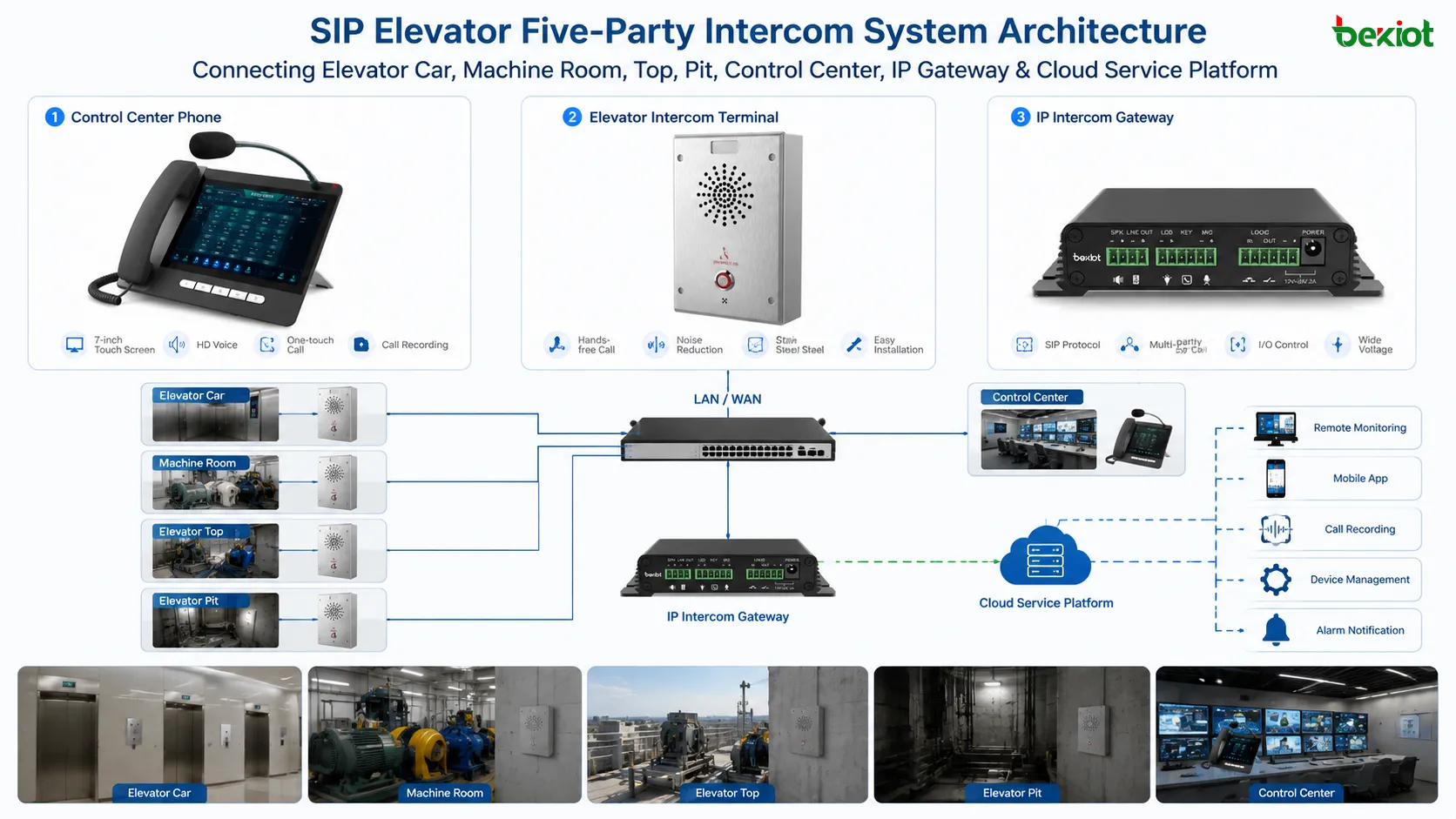

Arquitetura do Sistema

Gateway SIP de Intercomunicação de Cinco Partes para Elevadores

O gateway SIP de intercomunicação de cinco partes para elevadores é o dispositivo principal para retrofit e integração do sistema. Ele se conecta ao sistema original de dois fios ou quatro fios e converte sinais analógicos de intercomunicação em sinais de comunicação SIP. Por meio do gateway, o sistema original pode ser conectado a IP PBX, servidor SIP, plataforma IMS, console de despacho ou plataforma de comunicação em nuvem.

O gateway ajuda a reduzir o custo de reconstrução porque pode manter a fiação e os terminais originais do elevador. Ele é adequado para renovação de condomínios antigos, atualização de edifícios comerciais, melhoria da segurança em hotéis, gestão de instalações hospitalares e projetos prediais com vários edifícios.

Intercomunicação da Cabine, Casa de Máquinas, Topo e Poço

O sistema suporta comunicação entre a cabine do elevador, a casa de máquinas, o topo do elevador, o poço e o centro de controle. Quando um passageiro pressiona o botão de emergência dentro da cabine, a chamada pode ser enviada ao centro de monitoramento ou à sala de plantão da administração. Quando a equipe de manutenção trabalha na casa de máquinas, no topo ou no poço, ela também pode se comunicar com o centro de controle para coordenação.

Essa estrutura de comunicação de cinco partes melhora o atendimento de emergências, a coordenação de manutenção e a gestão de segurança do elevador. É especialmente útil durante tratamento de falhas, resgate de passageiros, inspeção de equipamentos e manutenção diária.

Servidor SIP e Plataforma IP PBX

O servidor SIP ou a plataforma IP PBX gerencia registro de terminais, roteamento de chamadas, numeração de ramais, transferência, toque em grupo, gravação e interconexão do sistema. Chamadas do intercomunicador do elevador podem ser encaminhadas para um telefone da sala de controle, console de despacho visual, escritório da administração, sala de segurança, departamento de engenharia, ramal móvel ou número externo por meio de um gateway.

Como o sistema é baseado no protocolo SIP padrão, ele pode ser integrado a IP PBX, IMS, sistemas telefônicos VoIP, telefones SIP, plataformas de despacho e sistemas de comunicação de terceiros. Isso torna o sistema mais aberto e escalável para futuras expansões da comunicação predial.

Centro de Controle e Console de Despacho Visual

O centro de controle recebe chamadas de emergência do elevador, exibe o status dos terminais, gerencia filas de chamadas, coordena operadores e trata eventos de alarme. Em condomínios grandes ou complexos comerciais, vários consoles podem ser implantados no centro de monitoramento, sala de segurança, escritório da administração e centro de serviços em nuvem.

O console de despacho visual pode suportar chamada com um toque, exibição de status de terminais, vínculo de vídeo, controle de sonorização, gravação de chamadas, processamento de alarmes e coordenação de conferências. Os operadores podem gerenciar intercomunicação de elevador, estacionamento, pontos públicos de ajuda, controle de acesso e transmissão de emergência em uma interface unificada.

Vínculo com Videomonitoramento

O gateway de intercomunicação do elevador pode ser vinculado a câmeras IP específicas. Quando uma chamada ou alarme é acionado, o centro de controle pode exibir automaticamente a imagem da câmera relacionada. Isso permite verificar se passageiros estão presos, se a cabine está anormal ou se a equipe de manutenção precisa de apoio.

O vínculo de vídeo é importante para a resposta a emergências porque a comunicação por voz sozinha pode não fornecer informação suficiente. Ao combinar intercomunicação SIP e monitoramento de vídeo, o centro de controle pode tomar decisões mais rápidas e precisas.

Funções Principais do Sistema

Comunicação SIP de Cinco Partes para Elevadores

O sistema conecta a cabine, a casa de máquinas, o topo do elevador, o poço e o centro de controle em uma rede SIP unificada. A intercomunicação analógica original de quatro partes pode ser mantida e estendida ao centro de controle pelo gateway SIP do elevador.

Esse desenho ajuda as equipes de administração a realizar comunicação de cinco partes sem substituir totalmente a infraestrutura original de intercomunicação. É adequado para novos projetos e projetos de retrofit.

Compatibilidade com Retrofit de Dois Fios e Quatro Fios

A solução suporta cenários de retrofit de intercomunicação de elevadores de dois fios ou quatro fios. Usando um gateway SIP, os dispositivos analógicos existentes podem ser conectados à rede IP. Isso reduz recabeamento, baixa o custo de obra e encurta o tempo de implementação.

Para condomínios antigos, edifícios comerciais, hotéis, hospitais e instalações públicas, esse método de retrofit é mais prático do que substituir todo o sistema de comunicação do elevador.

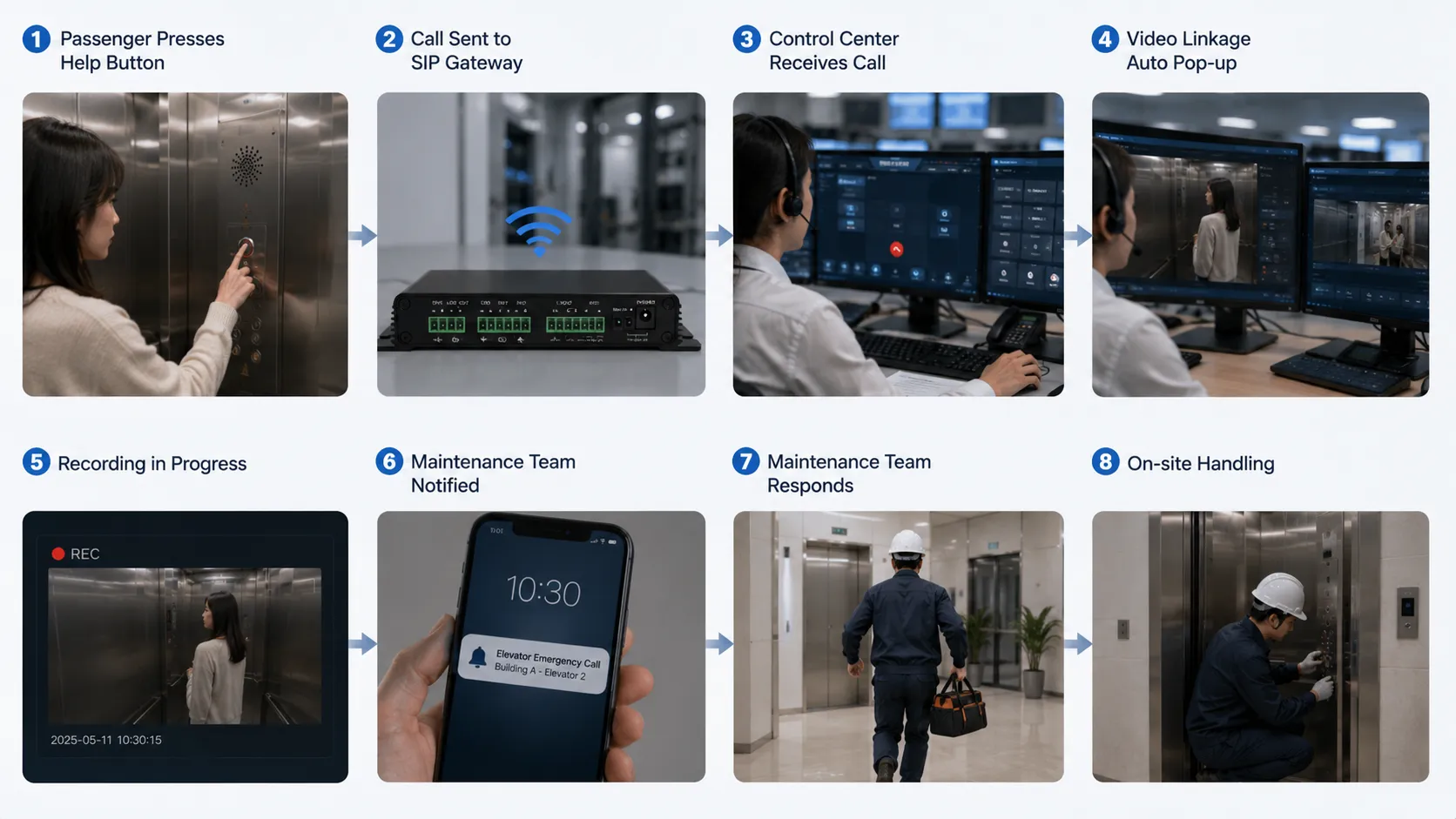

Chamada de Emergência com Um Toque

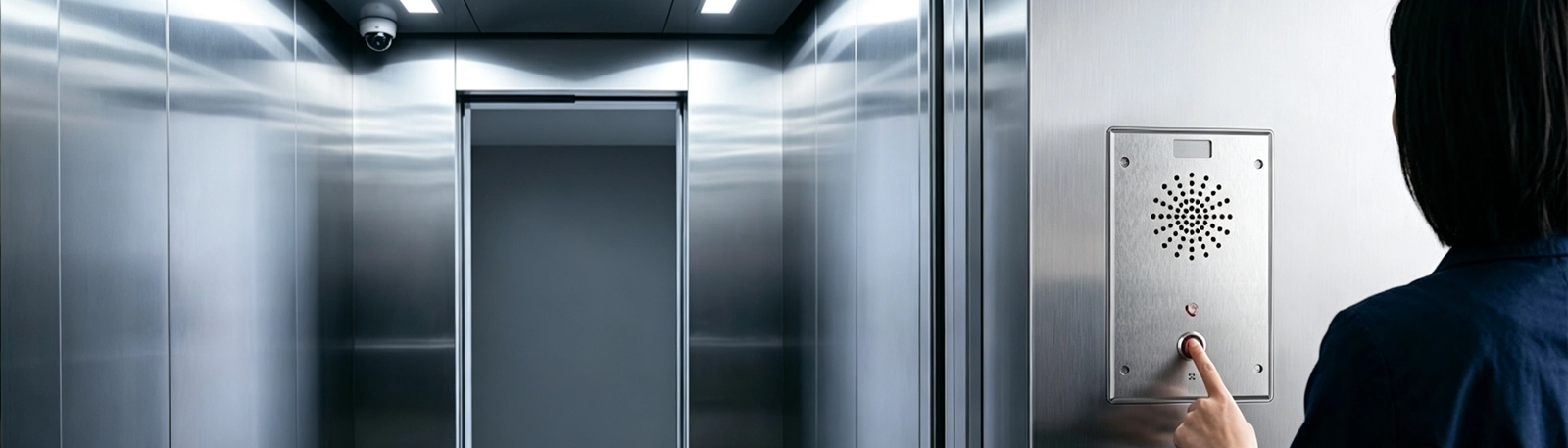

Passageiros podem pressionar o botão de emergência dentro da cabine para chamar o centro de controle, sala de segurança, escritório da administração ou centro de serviços em nuvem. O sistema pode exibir as informações do elevador que chama, encaminhar a chamada ao operador correto e apoiar resposta rápida em falhas ou incidentes com passageiros presos.

Se o primeiro operador estiver ocupado ou não atender, a chamada pode ser transferida para outro ramal, outro console de controle, telefone de plantão ou celular conforme as configurações do projeto.

Transferência de Chamadas e Comunicação Multilinha

O sistema pode suportar transferência por ocupado, por não atendimento, por horário e transferência manual. Isso ajuda a garantir que chamadas de emergência não sejam perdidas quando a sala de segurança estiver ocupada, o operador estiver ausente ou o primeiro ponto de atendimento estiver indisponível.

Em grandes locais, o sistema pode suportar várias chamadas simultâneas. Diferentes terminais de elevador, pontos públicos de ajuda, intercomunicadores de estacionamento e terminais de controle de acesso podem se comunicar com o centro de controle ao mesmo tempo sem interferência.

Modo de Intercomunicação Offline

Em alguns cenários de implantação, se o servidor SIP falhar ou a plataforma de rede estiver temporariamente indisponível, o sistema pode suportar chamada IP direta ou comunicação de contingência entre dispositivos específicos. Isso mantém a comunicação básica durante exceções do sistema.

A intercomunicação offline melhora a confiabilidade do sistema e é especialmente valiosa para projetos de comunicação de emergência em que a continuidade do serviço é importante.

Comunicação de Voz de Alta Qualidade

O sistema pode suportar voz de banda larga, cancelamento de eco e transmissão de áudio SIP estável para melhorar a clareza da comunicação. Em comparação com sistemas tradicionais analógicos ou sem fio, a comunicação SIP pode oferecer melhor qualidade de áudio, maior estabilidade e gerenciamento centralizado mais fácil.

Áudio bidirecional claro ajuda operadores a tranquilizar passageiros presos, confirmar a situação e orientar equipes de manutenção durante a resposta de emergência.

Vínculo de Vídeo e Verificação Visual

Cada gateway ou terminal de intercomunicação do elevador pode ser associado a uma câmera IP específica. Quando ocorre uma chamada de emergência ou alarme, o centro de controle pode abrir automaticamente a imagem de vídeo relacionada. Operadores podem ver a cabine, o hall do elevador ou um ponto de monitoramento próximo enquanto falam com o chamador.

Essa função oferece verificação visual, decisão mais rápida e melhor rastreabilidade do evento. É adequada para condomínios inteligentes, edifícios comerciais, hotéis, hospitais, shopping centers e instalações de transporte.

Gravação de Chamadas e Rastreabilidade de Eventos

O sistema pode gravar chamadas de intercomunicação e manter registros de eventos. Os registros podem incluir horário, localização do terminal, operador que atendeu, duração, tipo de alarme, vídeo vinculado e resultado do atendimento. Esses registros apoiam revisão de segurança, acompanhamento de manutenção, avaliação operacional e retenção de evidências.

Para gestão predial e operação de segurança pública, gravação e rastreabilidade ajudam a padronizar procedimentos de resposta a emergências.

Sonorização e Notificação de Emergência

O sistema de intercomunicação do elevador pode ser integrado ao sistema de sonorização do edifício. O centro de controle pode realizar transmissão por zona, transmissão de emergência, transmissão programada, música ambiente ou anúncios de voz para áreas selecionadas.

Em condomínios inteligentes, a mesma plataforma pode suportar intercomunicação de elevador, sonorização de corredores, sonorização de estacionamento, pontos de ajuda externos e notificação de emergência.

Vínculo de Alarmes e Fluxo de Resposta

O sistema pode ser conectado a alarmes de emergência, alarmes de incêndio, sensores de fumaça, controle de acesso, sistemas de estacionamento e sistemas de gestão predial. Quando um alarme é acionado, a plataforma pode gerar um evento, exibir a localização, abrir o vídeo vinculado, notificar operadores e iniciar o fluxo de resposta.

Isso transforma a comunicação do elevador de um sistema de voz único em uma plataforma completa de resposta de segurança.

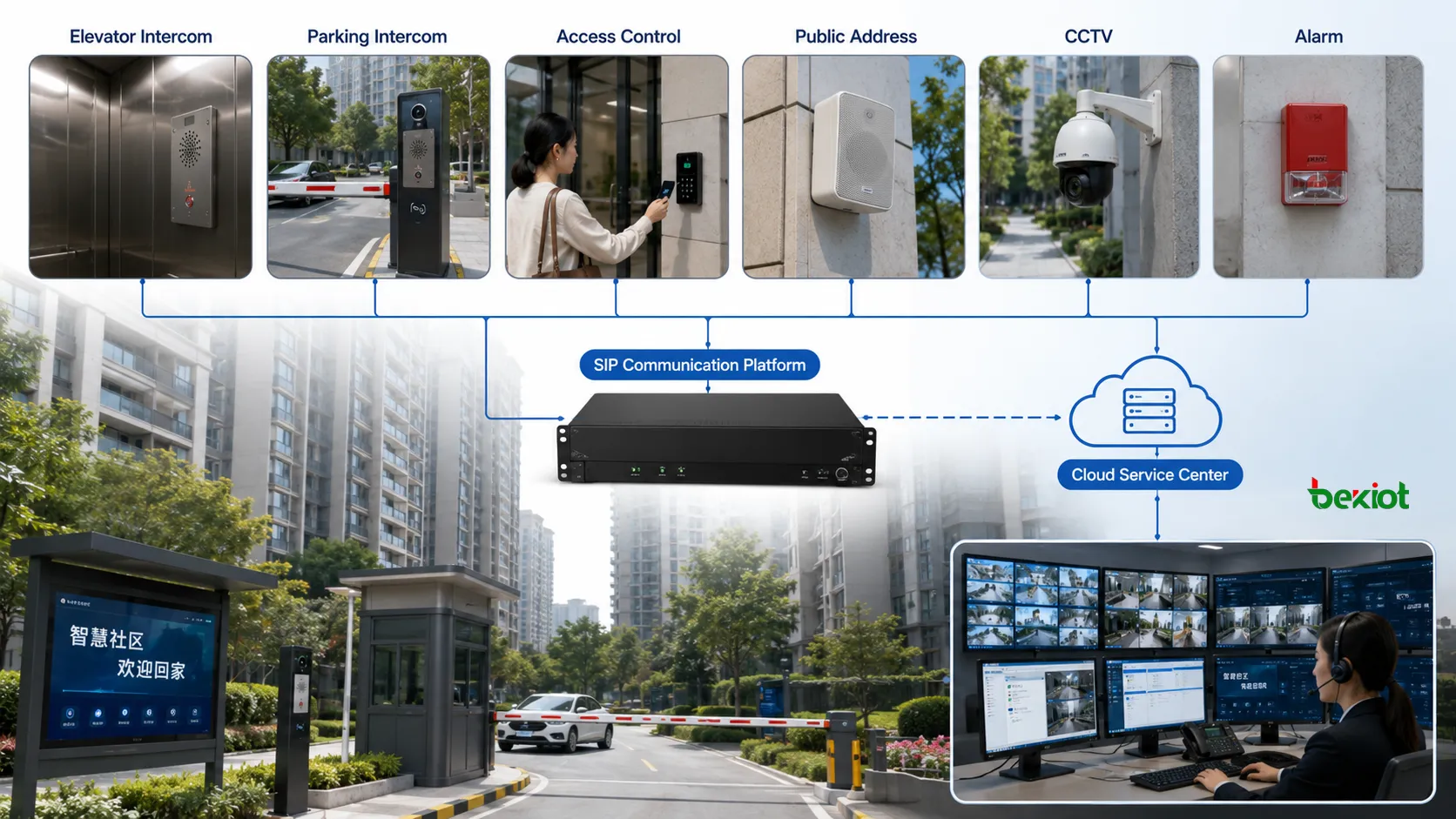

Comunicação Integrada para Condomínios Inteligentes

Em um condomínio inteligente ou complexo predial, a intercomunicação de elevadores pode ser integrada a múltiplos subsistemas, incluindo monitoramento, telefonia, intercomunicação de estacionamento, sonorização, controle de acesso, pontos de ajuda de emergência, cloud PBX, redes IMS de operadoras e redes dedicadas de segurança.

Com essa integração, o centro de administração pode usar uma única plataforma para gerenciar chamadas de serviço diário, chamadas de emergência, vínculo de vídeo, resposta a alarmes, notificações por sonorização, assistência de controle de acesso e coordenação de manutenção. Isso melhora a eficiência de gestão e reduz o custo de operar vários sistemas isolados.

Um sistema moderno de intercomunicação para elevadores não deve resolver apenas o problema da chamada de emergência dentro da cabine. Ele também deve se tornar uma parte integrada da segurança predial, do serviço de administração, da verificação por vídeo e da gestão de resposta a emergências.

Cenários Típicos de Aplicação

Condomínios Residenciais Inteligentes

Em condomínios residenciais, o sistema pode conectar intercomunicação de elevador, interfone de entrada do edifício, unidades internas, intercomunicação de estacionamento, pontos de ajuda externos, sonorização pública e salas de controle da administração. Moradores podem solicitar assistência por botões de emergência do elevador, terminais em áreas públicas ou dispositivos de controle de acesso.

O centro de administração pode atender chamadas, ver vídeo vinculado, abrir portas remotamente, transferir chamadas, transmitir notificações e coordenar a equipe de segurança por uma única plataforma.

Edifícios Comerciais e Torres de Escritórios

Edifícios comerciais geralmente têm muitos elevadores, grande fluxo de passageiros e várias equipes de gestão. O sistema permite que passageiros, seguranças, equipes de engenharia e operadores prediais se comuniquem rapidamente durante falhas do elevador ou eventos de serviço.

O sistema pode ser integrado ao monitoramento predial, telefones IP, controle de acesso, alarme de incêndio e sonorização para apoiar operação centralizada de segurança.

Hotéis e Apartamentos com Serviços

Em hotéis e apartamentos com serviços, a comunicação de emergência do elevador está diretamente ligada à experiência e segurança do hóspede. Chamadas das cabines podem ser encaminhadas para a recepção, sala de segurança, gerente de plantão ou equipe de engenharia.

O vínculo de vídeo e a gravação de chamadas ajudam a equipe do hotel a verificar incidentes rapidamente, responder com profissionalismo e manter registros de serviço.

Hospitais e Instalações de Saúde

Hospitais exigem comunicação confiável 24/7 para pacientes, visitantes, médicos, enfermeiros e equipes de manutenção. Chamadas de intercomunicação de elevador podem ser conectadas a centros de segurança, postos de enfermagem, escritórios de manutenção e salas de controle de emergência.

O sistema também pode suportar notificação por sonorização e vínculo de alarmes para melhorar a gestão de segurança hospitalar durante emergências.

Shopping Centers e Edifícios Públicos

Shopping centers, centros de exposição, edifícios governamentais, escolas e instalações públicas precisam de resposta rápida a pedidos de assistência, chamadas de emergência e falhas de equipamentos. A intercomunicação de elevadores pode trabalhar com CCTV, pontos de ajuda, sonorização e plataformas de despacho de segurança para criar um sistema unificado de serviço e segurança.

Terminais de Transporte

Aeroportos, estações ferroviárias, estações de metrô, terminais de ônibus e estacionamentos frequentemente exigem monitoramento centralizado de muitos elevadores e pontos públicos de assistência. Um sistema SIP de intercomunicação para elevadores pode conectar esses pontos a um centro de comando e suportar vínculo de vídeo, notificação por sonorização e resposta multioperador.

Métodos de Implantação

Implantação Baseada em LAN

Para edifícios únicos ou condomínios locais, o gateway SIP de intercomunicação do elevador pode conectar-se à rede local. Centro de controle, servidor SIP, câmeras IP, console de despacho e dispositivos de gestão podem operar na mesma LAN. Essa implantação é simples, estável e adequada para a maioria dos projetos prediais.

Implantação WAN e Entre Redes

Para grandes condomínios, edifícios distribuídos ou grupos de propriedades, o sistema pode ser implantado em diferentes segmentos de rede, roteadores ou redes de longa distância. A comunicação SIP e a gestão de plataforma permitem conectar vários edifícios a um centro de monitoramento centralizado ou centro de serviços em nuvem.

Implantação com Centro de Serviços em Nuvem

Para grupos de propriedades e projetos multi-site, eventos de intercomunicação do elevador podem ser conectados a um centro de serviços em nuvem. O centro em nuvem pode suportar atendimento centralizado, registros de chamadas, status de dispositivos, processamento de alarmes, manutenção remota e operação unificada.

Implantação de Retrofit de Sistemas Legados

Para edifícios existentes com sistemas analógicos de dois fios ou quatro fios, o gateway SIP do elevador pode ser instalado para conectar a intercomunicação original à plataforma IP. Esse método preserva o sistema original tanto quanto possível e habilita comunicação SIP, vínculo de vídeo, gravação e despacho centralizado.

Vantagens do Sistema

Retrofit Simples

A solução pode usar a fiação existente de intercomunicação do elevador e a infraestrutura de rede do prédio. Ela reduz a necessidade de recabeamento em grande escala e torna mais prática a atualização de sistemas antigos.

Menor Custo de Construção

Ao manter os dispositivos originais de dois ou quatro fios e adicionar um gateway SIP, o projeto pode reduzir custos de substituição de hardware, cabeamento e instalação.

Integração SIP Padrão

O sistema é baseado em comunicação SIP padrão e pode conectar-se a IP PBX, IMS, telefones SIP, consoles de despacho, plataformas cloud PBX e sistemas de comunicação de terceiros.

Gestão Unificada de Plataforma

Intercomunicação de elevador, estacionamento, controle de acesso, pontos públicos de ajuda, alarmes de emergência, videomonitoramento e sonorização pública podem ser gerenciados por uma única plataforma.

Vínculo de Vídeo e Alarmes

Chamadas de emergência podem ser vinculadas a câmeras e eventos de alarme, permitindo que operadores vejam a situação no local enquanto se comunicam com passageiros ou equipes de campo.

Manutenção Remota

A plataforma pode suportar gestão remota de dispositivos, monitoramento de status, registros de chamadas e configuração do sistema. Isso reduz a carga de manutenção e melhora a eficiência operacional de longo prazo.

Expansão de Serviços

A intercomunicação de elevador costuma ser uma aplicação de segurança necessária. Depois que a plataforma SIP é implantada, ela pode ser expandida para interfonia predial, sonorização pública, assistência de estacionamento, pontos de ajuda, controle de acesso, vínculo de alarmes e operação de condomínios inteligentes.

Integração da Solução Becke Telcom

A Becke Telcom pode fornecer produtos de comunicação baseados em SIP e opções de integração para comunicação de emergência de elevadores, salas de controle predial, sistemas IP PBX, plataformas de despacho, sonorização, vínculo de alarmes e gestão de segurança predial. Para projetos que exigem retrofit de dois ou quatro fios, comunicação SIP, vínculo de vídeo e gestão centralizada, as soluções da Becke Telcom ajudam a conectar a intercomunicação do elevador a fluxos mais amplos de comunicação do edifício.

A solução pode ser adaptada a condomínios residenciais, edifícios comerciais, hotéis, hospitais, campi, terminais de transporte e parques industriais. Ela pode trabalhar com telefones SIP, caixas de chamada de emergência, telefones industriais, gateways de paging, sistemas CCTV, controle de acesso, alarmes e plataformas de comando e despacho.

Conclusão

Um sistema de intercomunicação para elevadores não deve permanecer como um telefone analógico de emergência isolado. Com um gateway SIP de cinco partes, sistemas existentes de dois ou quatro fios podem ser atualizados para uma plataforma IP, visual, gerenciável e integrada.

Esta solução preserva o valor da infraestrutura original de intercomunicação do elevador e adiciona comunicação SIP, chamada ao centro de controle, vínculo de vídeo, integração de alarmes, notificação por sonorização, gravação, transferência de chamadas, intercomunicação offline e gestão centralizada. Para edifícios e condomínios inteligentes, oferece um caminho prático para operação de elevadores mais segura e serviço predial mais eficiente.
