Um local industrial raramente se comunica em apenas uma direção. Uma sala de controle pode precisar falar com toda uma área de produção, enquanto um técnico em uma estação de bombeamento, entrada de túnel ou plataforma de carregamento pode precisar ligar imediatamente de volta para o operador.
Essa combinação muda o processo de seleção. Um sistema projetado apenas em torno da cobertura de alto-falantes pode deixar os trabalhadores sem um caminho prático de retorno. Um projeto baseado apenas em terminais de intercomunicação pode oferecer boas chamadas ponto a ponto, mas comunicação deficiente em toda a área.
A chave é tratar paginação e intercomunicação como duas camadas de comunicação que compartilham parte da mesma infraestrutura, mas resolvem problemas operacionais diferentes. A seleção dos equipamentos fica muito mais clara quando as rotas de chamada, as zonas de paginação e os pontos de acesso de intercomunicação são mapeados separadamente.
1. Defina as Rotas de Comunicação Antes dos Equipamentos
A primeira tarefa é mapear como a comunicação realmente circula pelo local.
Em vez de começar por alto-falantes, intercomunicadores ou consoles de paginação, liste as situações operacionais que exigem comunicação por voz. Cada situação deve identificar uma origem, um destino e se é necessária uma resposta.
Rotas típicas incluem:
Sala de controle para um intercomunicador de campo
Sala de controle para uma área de produção
Sala de controle para várias zonas de paginação
Intercomunicador de campo para a sala de controle
Ponto de chamada de emergência para um operador predefinido
Supervisor para áreas de trabalho selecionadas
Entrada de alarme para zonas de paginação predefinidas
Um anúncio no armazém e uma chamada de manutenção podem usar a mesma rede IP, mas não são o mesmo evento de comunicação.
A mensagem do armazém é uma comunicação de um para muitos. A chamada de manutenção é ponto a ponto ou ponto para grupo e normalmente exige um caminho de áudio de retorno.
| Necessidade Operacional | Tipo de Comunicação | Terminal Típico |
|---|---|---|
| Anúncio rotineiro de área | Um para muitos | Microfone de paginação + alto-falantes |
| Solicitação de assistência em campo | Bidirecional | Intercomunicador ou telefone industrial |
| Chamada de ajuda de emergência | Caminho bidirecional predefinido | Estação de chamada de um botão |
| Instrução da sala de controle | Um para um ou um para zona | Console de despacho ou terminal de paginação |
| Notificação de alarme | Automático de um para muitos | Interface de alarme + zonas de paginação |
Esse mapa de comunicação também evita um erro comum de projeto: selecionar um único tipo de dispositivo e tentar fazê-lo desempenhar todas as funções.
Um alto-falante é adequado para alcançar uma área. Um intercomunicador é adequado para dar a uma pessoa um caminho de retorno. Um microfone de paginação é adequado para falar com grupos selecionados. Um console da sala de controle pode coordenar várias dessas funções ao mesmo tempo.

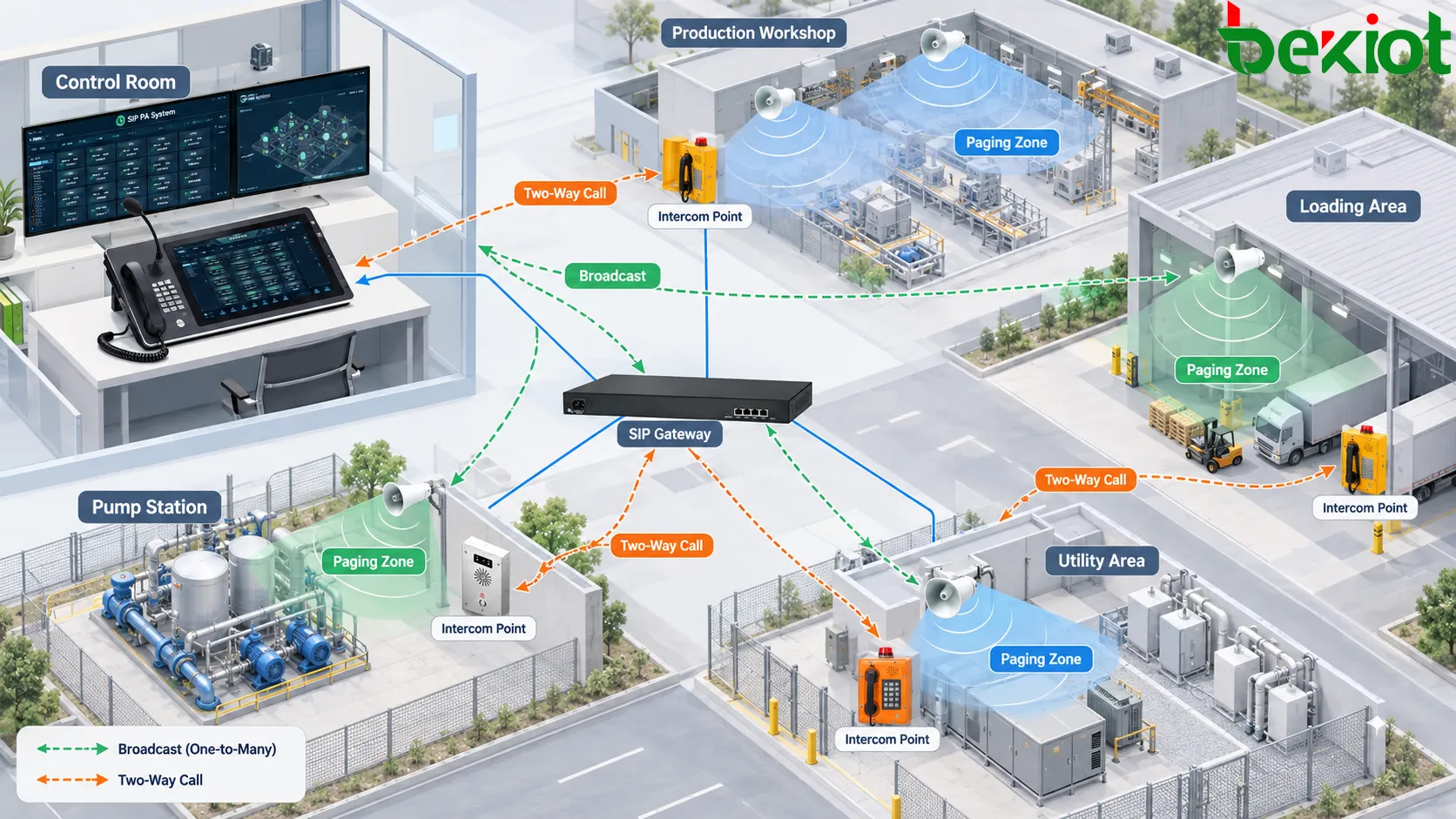

2. Zonas de Paginação e Pontos de Intercomunicação São Diferentes
A cobertura de paginação e o acesso à intercomunicação devem ser planejados como duas camadas separadas.
Uma zona de paginação responde:
Que área deve ouvir esta mensagem?
Um ponto de intercomunicação responde:
Onde um trabalhador pode iniciar ou receber uma conversa bidirecional?
Essas duas perguntas raramente levam à mesma quantidade de equipamentos.
Uma Zona Pode Ter Vários Pontos de Intercomunicação
Considere uma oficina de produção comprida. Toda a oficina pode funcionar como uma única zona de paginação porque os supervisores normalmente falam com todos na área ao mesmo tempo.
A mesma oficina ainda pode precisar de vários pontos de intercomunicação, porque os trabalhadores em extremidades opostas do prédio não deveriam caminhar uma longa distância para relatar uma falha ou entrar em contato com a sala de controle.
Uma única área operacional poderia, portanto, conter:
1 zona de paginação
6 alto-falantes de corneta
3 intercomunicadores de campo
As três quantidades atendem a objetivos diferentes e não devem ser forçadas a uma relação de um para um.
Várias Zonas Podem Compartilhar um Operador
A configuração oposta também é comum.
As áreas de produção, carregamento e utilidades podem funcionar como zonas de paginação separadas, enquanto as chamadas das três áreas são roteadas para o mesmo operador da sala de controle.
O operador, portanto, precisa visualizar tanto o chamador quanto o local de origem, enquanto os controles de paginação devem permanecer organizados por zona.
Essa distinção torna-se especialmente importante em grandes instalações industriais, onde a cobertura de alto-falantes pode ser densa, mas os pontos de intercomunicação precisam ser instalados apenas em posições de trabalho estratégicas, entradas, estações de equipamentos ou locais de emergência.
3. Atribua o Terminal Certo a Cada Função
Quando as rotas de comunicação e os pontos de acesso estiverem claros, os tipos de terminais podem ser selecionados de acordo com sua função.
O objetivo não é instalar o dispositivo mais completo em todos os lugares. É fornecer a cada local a interface necessária para a tarefa executada ali.
| Terminal | Função Principal | Local Típico |
|---|---|---|
| Alto-falante de corneta | Anúncio de ampla área | Área externa da planta, oficina, área de carregamento |
| Alto-falante IP | Paginação por rede | Ambientes internos ou IP distribuídos |
| Intercomunicador SIP | Comunicação bidirecional de campo | Entradas, estações de trabalho, áreas de produção |
| Telefone industrial | Chamada direta de voz | Locais ruidosos, severos ou expostos |
| Estação de chamada | Chamada rápida predefinida | Pontos de emergência ou assistência |
| Microfone de paginação | Seleção de zona e paginação ao vivo | Posto de segurança ou posição de controle local |
| Console de despacho | Coordenação de múltiplos recursos | Sala de controle principal |
O Ambiente Continua Importante
A função de comunicação vem primeiro, mas o ambiente de instalação determina qual versão do terminal pode desempenhar essa função de maneira confiável.
Verifique condições como:
Instalação interna ou externa
Exposição a poeira e água
Faixa de temperatura
Corrosão
Vibração e impacto mecânico
Ruído de fundo
Luvas de proteção ou proteção auditiva
Classificação de área perigosa quando aplicável
Um intercomunicador SIP padrão pode ser adequado para uma sala de utilidades interna, mas inadequado para uma área de processo exposta. Um dispositivo resistente às intempéries pode sobreviver ao ar livre e ainda não possuir a certificação exigida para uma área perigosa classificada.
A proteção ambiental e a certificação para áreas perigosas devem, portanto, ser verificadas separadamente.
Mantenha a Operação em Campo Simples
Usuários industriais geralmente precisam de menos controles, não de mais.
Um trabalhador relatando uma falha pode precisar apenas de um botão que alcance o operador correto. Uma estação de manutenção pode se beneficiar de um monofone porque mantém o microfone próximo ao usuário. Um posto de segurança pode exigir várias teclas, seleção de zona e histórico de chamadas.
A interface deve seguir a tarefa, e não o conjunto máximo de recursos disponível no dispositivo.

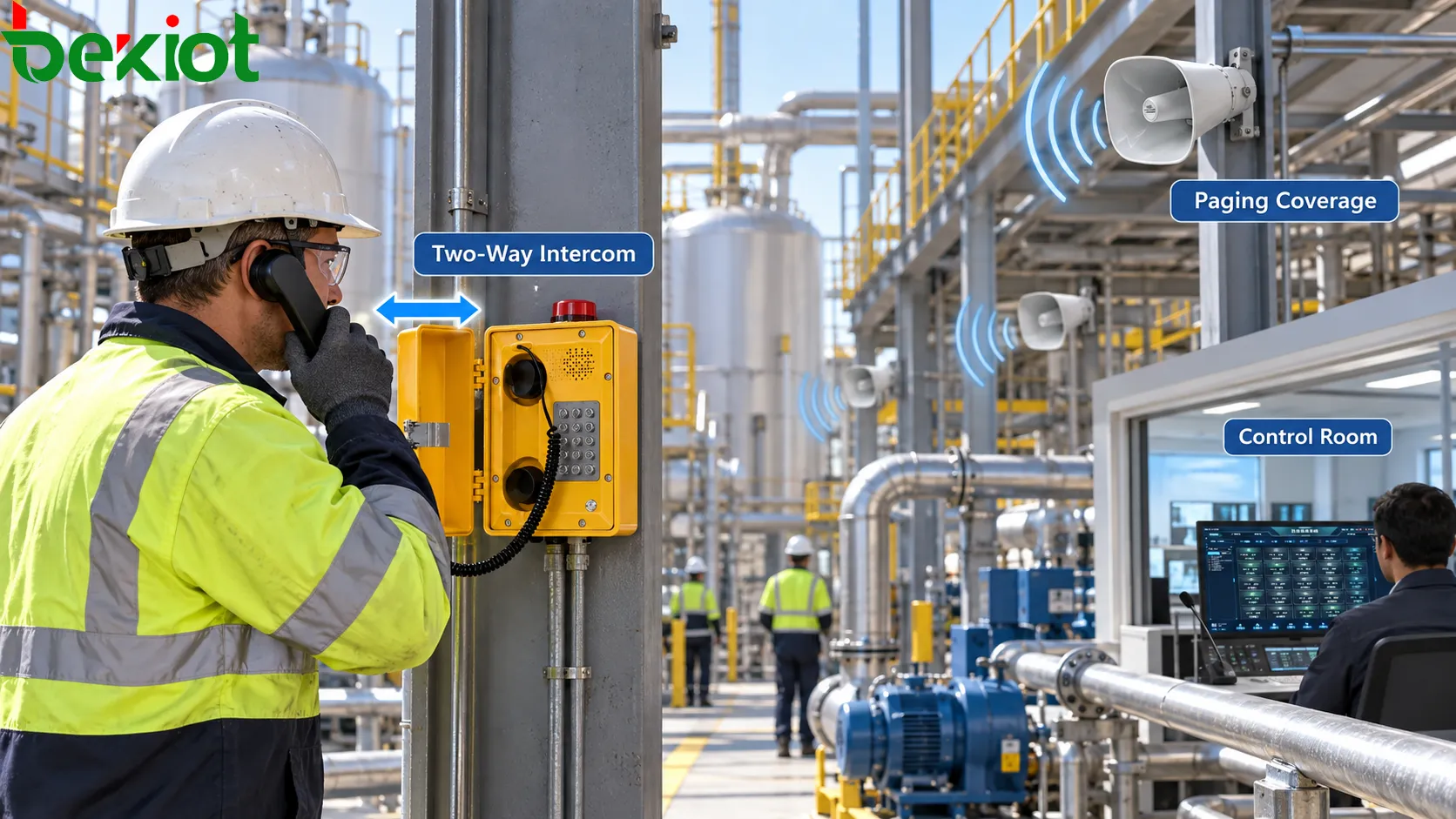

4. Áudio de Paginação e Áudio de Intercomunicação Exigem Projetos Diferentes
Uma das diferenças mais importantes em um sistema industrial de intercomunicação e paginação é a direção do áudio.
A paginação normalmente funciona de uma fonte para muitos ouvintes:
Sala de controle → zona de paginação → vários trabalhadores
A comunicação por intercomunicação precisa funcionar nos dois sentidos:
Trabalhador de campo ↔ operador da sala de controle
Assim, um local pode ter cobertura de paginação aceitável e ainda oferecer comunicação de intercomunicação ruim.
A Paginação Depende da Cobertura
Para paginação, o projeto deve se concentrar em levar fala inteligível a toda a área necessária.
As principais variáveis incluem:
Posicionamento dos alto-falantes
Direção dos alto-falantes
Sobreposição de cobertura
Obstruções
Ruído de fundo
Reverberação
Limites das zonas de paginação
Adicionar mais potência de amplificação não melhora automaticamente a inteligibilidade. Vários alto-falantes corretamente posicionados geralmente oferecem cobertura mais uniforme do que um único dispositivo operando com saída muito maior.
A Intercomunicação Depende do Caminho de Retorno
Para um intercomunicador de campo, o lado do microfone se torna igualmente importante.
O operador deve conseguir entender a pessoa próxima ao terminal enquanto máquinas, veículos ou equipamentos de ventilação podem estar funcionando ao redor.
Fatores importantes incluem:
Distância do microfone
Direção do microfone
Ruído local entrando no microfone
Controle de eco
Operação com monofone versus viva-voz
Comportamento half-duplex ou full-duplex
É por isso que um dispositivo que funciona bem como terminal de paginação não deve ser tratado automaticamente como substituto de um intercomunicador dedicado.
O teste final não é saber se ambos os dispositivos produzem som. É verificar se um anúncio pode ser compreendido em toda a zona necessária e se um trabalhador de campo e o operador conseguem se entender nos dois sentidos.
5. Roteamento SIP e Paginação em Grupo
Quando intercomunicação e paginação compartilham uma infraestrutura SIP/IP, o sistema precisa oferecer diferentes padrões de comunicação sem tornar a arquitetura de rede desnecessariamente complexa.
Uma chamada ponto a ponto pode seguir:
Intercomunicador de campo → rede IP → servidor SIP → console da sala de controle
Um anúncio em grupo pode seguir:
Microfone de paginação → plataforma de paginação → zona selecionada → vários terminais de áudio IP
Uma mensagem acionada por alarme pode adicionar outra rota:
Entrada de alarme → plataforma de comunicação → regra de prioridade → zonas de paginação predefinidas
Não Trate SIP como um Teste Completo de Compatibilidade
Dois dispositivos podem oferecer SIP e ainda se comportar de maneira diferente em um sistema completo de paginação e intercomunicação.
Antes da compra, verifique as funções que importam para o fluxo operacional:
Chamada SIP ponto a ponto
Grupos de paginação
Multicast quando utilizado
Roteamento de chamadas
Compatibilidade de codecs
Ações DTMF ou de teclas programáveis
Interfaces de alarme e relé
Gravação
Registro e recuperação de dispositivos
Escolha a Paginação em Grupo de Acordo com a Escala
Grupos pequenos podem ser atendidos por sessões SIP individuais, enquanto implantações maiores de paginação IP podem usar multicast ou outro método de distribuição compatível com a plataforma.
O método adequado depende do número de terminais, capacidade do servidor, topologia de rede e comportamento de paginação exigido pelo projeto.
Se multicast for usado, a rede deve ser configurada deliberadamente para tratar o tráfego multicast necessário, em vez de assumir que todos os switches e segmentos roteados irão encaminhá-lo corretamente.
Conecte Sistemas Existentes em Vez de Substituir Tudo
Muitos locais industriais já possuem amplificadores analógicos, circuitos de alto-falantes, equipamentos PBX, sistemas de rádio ou interfaces de alarme.
Um novo sistema de intercomunicação e paginação nem sempre exige substituição completa desses ativos.
Gateways e interfaces de sistema podem ser usados, quando apropriado, para conectar equipamentos PA existentes, infraestrutura SIP, recursos de rádio e sistemas de sala de controle. O requisito importante é definir o caminho real de sinalização e áudio, em vez de depender de uma afirmação genérica de que os sistemas podem ser “integrados”.
Solução Relacionada: Sistema de Paginação e Intercomunicação
6. Prioridade, Comutação por Falha e Aceitação
A decisão final de seleção deve ser testada em situações nas quais vários eventos de comunicação ocorram ao mesmo tempo ou parte do sistema fique indisponível.
A operação normal por si só não revela se o projeto combinado de paginação e intercomunicação é prático.
Defina Qual Comunicação Tem Prioridade
Uma chamada de intercomunicação de campo pode já estar ativa quando uma paginação de prioridade mais alta é iniciada. Um anúncio de rotina pode estar tocando quando uma mensagem de emergência é acionada. Dois operadores podem tentar usar zonas sobrepostas.
O comportamento esperado deve ser definido antes do comissionamento.
Um projeto pode distinguir entre:
Anúncios de rotina
Paginação operacional ao vivo
Paginação prioritária
Anúncios de emergência
Chamadas normais de campo
Chamadas de emergência de campo
A ordem exata é específica do projeto. O importante é que os operadores saibam qual comunicação pode interromper outra e o que acontece com a sessão de prioridade mais baixa.
Teste Falhas por Caminho de Comunicação
Em vez de perguntar apenas se o sistema é redundante, teste o que acontece com caminhos de comunicação individuais.
Por exemplo:
Se um intercomunicador de campo perder energia, a paginação de zona continua?
Se um amplificador de paginação falhar, as chamadas dos intercomunicadores de campo ainda conseguem chegar à sala de controle?
Se um segmento de rede for interrompido, quais zonas e pontos de chamada serão afetados?
Se a posição principal do operador estiver indisponível, para onde as chamadas de campo são roteadas?
Se o servidor SIP reiniciar, como os terminais se registram novamente?
Essa abordagem expõe o impacto operacional real de uma falha, em vez de tratar redundância como um único recurso do equipamento.

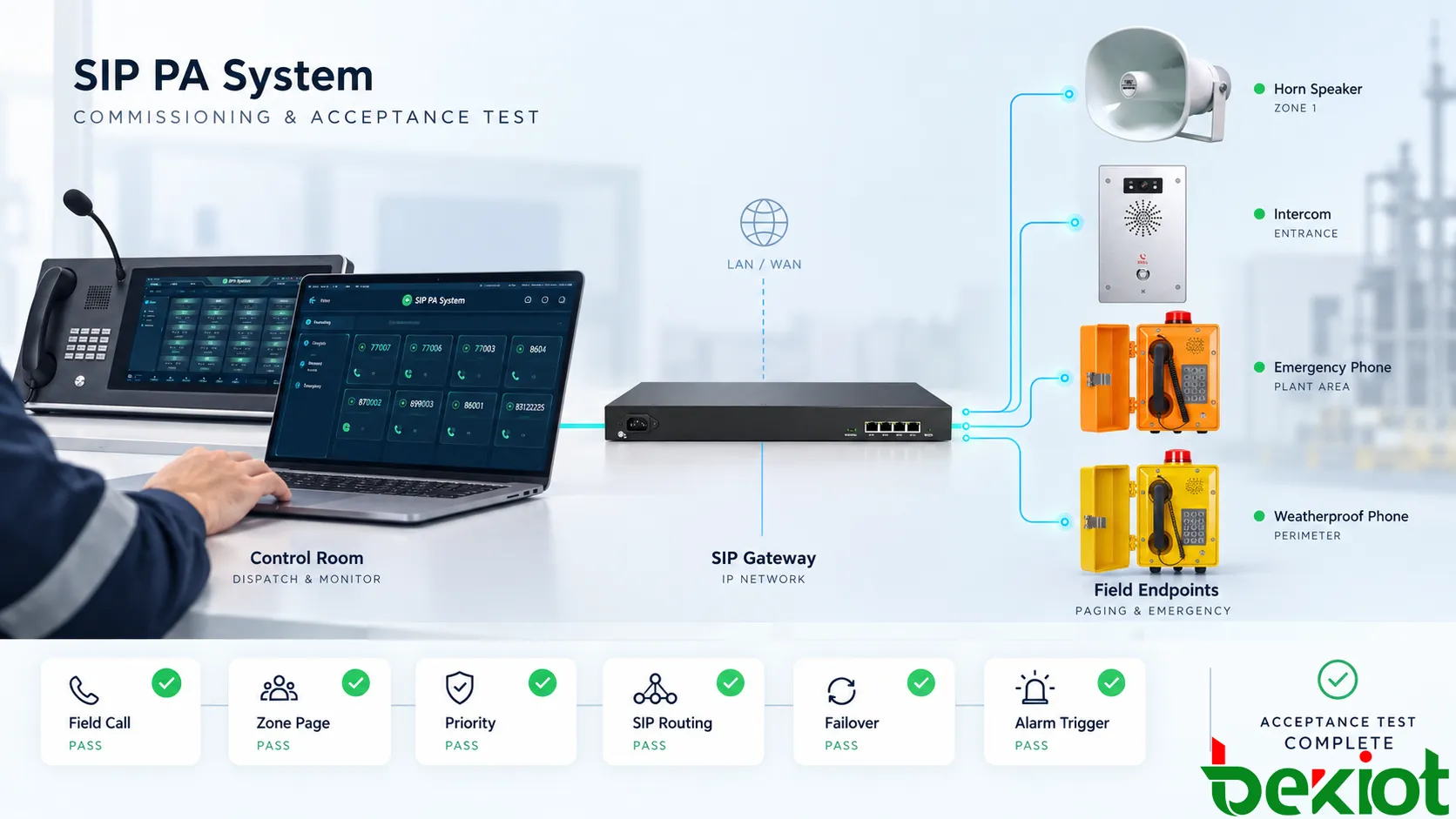

A Aceitação Deve Reproduzir o Uso Real
O comissionamento deve testar fluxos de trabalho completos de ponta a ponta.
| Teste de Aceitação | Verificar |
|---|---|
| Chamada do campo para a sala de controle | Destino correto, áudio nos dois sentidos e etapas operacionais utilizáveis |
| Paginação de zona única | Somente a área selecionada recebe a mensagem |
| Paginação de múltiplas zonas | Todas as zonas selecionadas recebem áudio sincronizado e inteligível |
| Paginação durante chamada ativa | O comportamento de prioridade configurado ocorre corretamente |
| Chamada de emergência | O operador correto ou destino de backup recebe a chamada |
| Paginação acionada por alarme | Entrada, roteamento, prioridade e saída de campo operam conforme configurado |
| Interrupção de rede | As zonas e terminais realmente afetados correspondem ao projeto de resiliência |
Testar esses cenários combinados fornece um resultado de aceitação muito mais claro do que confirmar alto-falantes e intercomunicadores individualmente.
7. Perguntas Frequentes sobre o Sistema Industrial de Intercomunicação e Paginação
Toda zona de paginação deve ter um intercomunicador?
Não. As zonas de paginação se baseiam em onde as mensagens precisam ser ouvidas, enquanto os pontos de intercomunicação se baseiam em onde as pessoas precisam acessar comunicação bidirecional. Uma zona pode conter vários pontos de intercomunicação, ou uma área coberta por muitos alto-falantes pode precisar de apenas um ponto de chamada de campo.
Paginação e intercomunicação podem usar a mesma rede IP?
Sim. Intercomunicadores SIP, terminais de paginação, servidores e terminais de áudio IP podem compartilhar a infraestrutura de rede quando largura de banda, QoS, comportamento multicast quando aplicável, projeto de VLAN, continuidade de energia e caminhos de falha são planejados para a carga de comunicação necessária.
Um alto-falante IP é o mesmo que um intercomunicador SIP?
Não necessariamente. Alguns alto-falantes IP incluem microfones ou funções de chamada SIP, mas um intercomunicador dedicado pode oferecer posição de microfone, interface do usuário e comportamento de áudio bidirecional mais adequados. A seleção deve seguir a tarefa de comunicação, e não apenas o protocolo suportado pelo dispositivo.
Quando um telefone industrial deve ser usado em vez de um intercomunicador viva-voz?
Um monofone pode ser útil onde os usuários precisam manter o microfone próximo à boca, onde o ruído ambiente é alto ou onde é necessária maior privacidade. Intercomunicadores viva-voz podem ser mais convenientes em locais onde operação rápida e comunicação aberta são mais importantes.
Um sistema PA analógico existente pode ser conectado a um novo sistema de intercomunicação SIP?
Muitas vezes, sim. Um gateway de paginação ou interface de sistema adequada pode conectar amplificadores e circuitos de alto-falantes existentes a uma plataforma de comunicação baseada em IP, desde que sejam suportadas as funções necessárias de roteamento de áudio, sinalização, prioridade e supervisão.
Um sistema industrial de intercomunicação e paginação bem projetado não trata paginação e comunicação bidirecional como a mesma função. Ele as coordena.
As zonas de paginação determinam onde as instruções são ouvidas. Os pontos de intercomunicação determinam onde as pessoas podem responder. O roteamento SIP conecta esses terminais aos operadores e grupos corretos, enquanto regras de prioridade determinam como o sistema se comporta quando eventos de comunicação se sobrepõem.
