A corrente de loop é a corrente elétrica que circula por um circuito fechado quando um dispositivo, uma linha, um sensor ou um terminal completa o caminho. Em sistemas de comunicação e controle, ela é usada para indicar estado de linha, alimentar dispositivos de campo, transmitir valores analógicos, supervisionar circuitos ou confirmar que um caminho elétrico está ativo.

O termo aparece em várias áreas práticas. Na telefonia analógica, a corrente flui pela linha de assinante quando o telefone sai do gancho, permitindo que a central, o PBX ou o gateway detecte que a linha está em uso. Na instrumentação industrial, um loop de 4–20 mA leva medições dos sensores aos controladores. Em alarmes e segurança, a corrente ajuda a saber se o circuito está normal, aberto, em curto ou disparado.

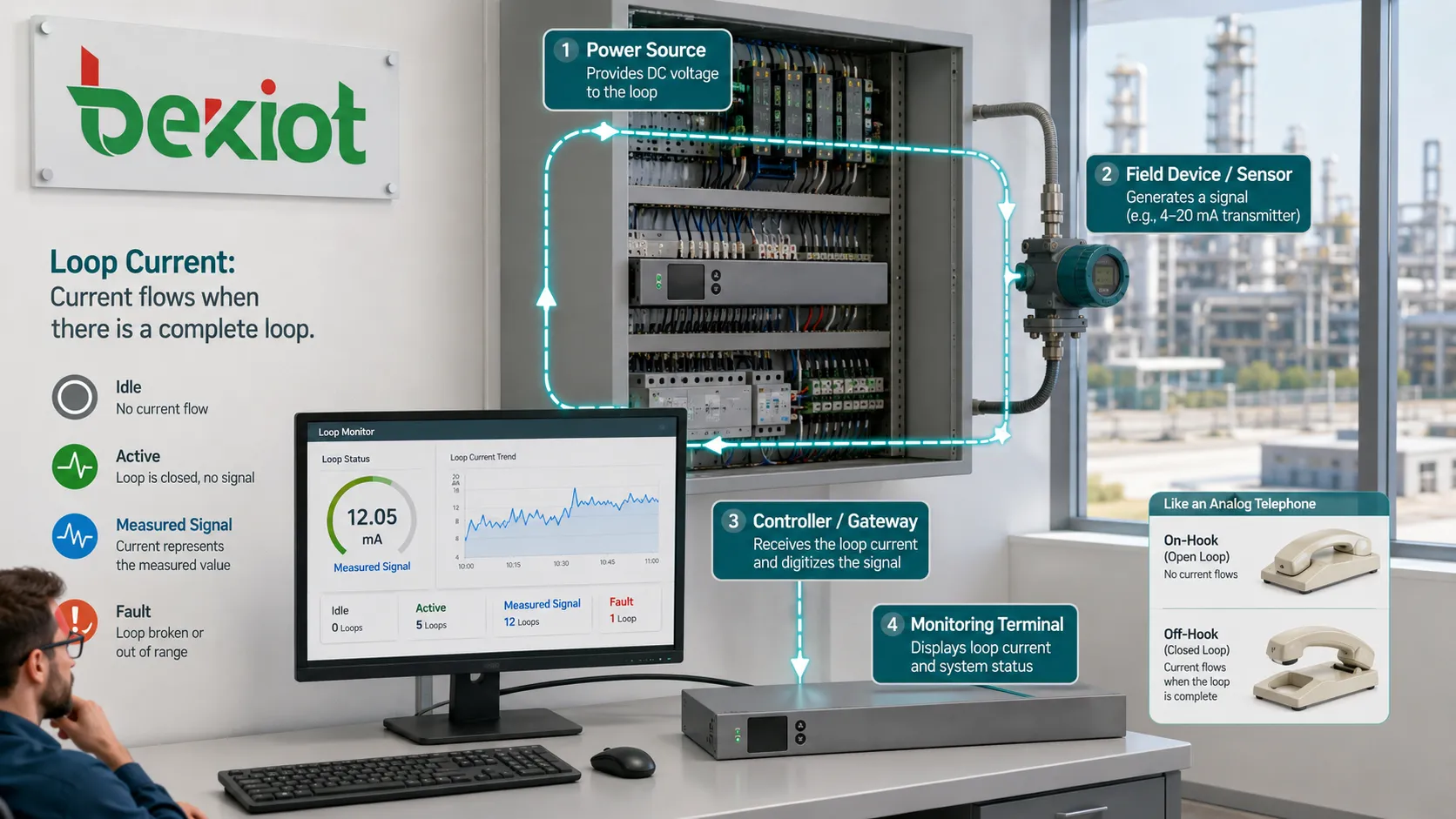

Um caminho fechado que carrega significado

A corrente elétrica só flui quando existe um caminho completo. Esse princípio simples é útil porque a presença, ausência ou valor da corrente pode representar informação. Um equipamento pode detectar se a linha está ociosa, ativa, com falha ou transportando um sinal medido observando o comportamento da corrente.

Em sistemas telefônicos analógicos, a linha normalmente fica ociosa quando o aparelho está no gancho. Quando o usuário levanta o monofone, o circuito fecha e a corrente passa pela linha. Essa mudança informa à central, ao PBX ou ao gateway analógico que o usuário precisa de serviço, permitindo tom de discagem, recebimento de dígitos, roteamento da chamada e supervisão do estado.

Em sistemas industriais e prediais, a mesma ideia básica é aplicada de outra forma. Um sensor pode regular a corrente do loop para representar temperatura, pressão, nível, vazão, posição ou concentração de gás. Um painel de controle pode monitorar a corrente para confirmar a integridade da fiação de campo. A corrente torna-se uma grandeza elétrica e um sinal de estado do sistema.

Como o circuito se torna ativo

Fonte de energia

Um loop precisa de uma fonte de energia elétrica. Na telefonia, ela pode vir de uma placa de linha da central, porta PBX, adaptador telefônico analógico ou interface de gateway. Na instrumentação industrial, pode vir de uma fonte de loop, cartão de entrada do controlador, condicionador de sinal ou fonte do transmissor.

A tensão disponível deve ser suficiente para conduzir a corrente necessária por todo o loop, incluindo resistência do cabo, carga do dispositivo, componentes de proteção e circuito de entrada. Se a fonte for fraca, o loop pode ficar instável ou falhar em cabos mais longos.

Carga e dispositivo de campo

O dispositivo conectado controla ou consome parte da energia do loop. Um telefone, terminal analógico, transmissor de sensor, entrada de relé, contato de alarme ou instrumento de medição pode fazer parte do loop. Sua impedância e eletrônica interna afetam o fluxo da corrente.

Por exemplo, um telefone analógico muda a condição da linha ao sair do gancho. Um transmissor de 4–20 mA altera a corrente conforme a variável de processo medida. Um loop de alarme muda de estado quando um contato abre ou fecha.

Caminho de retorno

O caminho de retorno completa o circuito. Se o condutor estiver rompido, desconectado, corroído ou mal terminado, a corrente não flui normalmente. Isso pode aparecer como ausência de tom, leitura de sensor falha, alarme de loop aberto ou dispositivo de campo offline.

Como os sistemas de loop dependem de continuidade, a qualidade da fiação é crítica. Terminais frouxos, conectores oxidados, isolamento danificado, entrada de água e emendas ruins criam falhas intermitentes difíceis de diagnosticar.

Entrada de monitoramento

O lado receptor detecta corrente, queda de tensão ou mudança de estado. Um PBX detecta corrente de retirada do gancho. Uma entrada analógica de PLC converte corrente em valor medido. Um painel de alarme avalia se o circuito está normal ou anormal.

A entrada de monitoramento deve corresponder ao tipo de loop. Conectar um sensor de corrente na faixa errada, inverter polaridade ou exceder a carga de entrada pode gerar leituras incorretas ou danos ao equipamento.

Formas comuns em sistemas reais

Loops de assinante telefônico

Na telefonia analógica tradicional, a corrente de loop é central para a supervisão de linha. Com o telefone no gancho, o circuito não consome corrente normal de conversação. Ao levantar o monofone, o loop fecha e a corrente flui; a central ou o PBX detecta a condição e inicia o processamento da chamada.

O mesmo princípio continua relevante quando telefones analógicos se conectam a gateways VoIP, ATAs, telefones de elevador, telefones de emergência, telefones de hotel, fax ou portas PBX legadas. Mesmo com rede principal baseada em IP, a porta analógica ainda depende do comportamento do loop.

Instrumentação de 4–20mA

O loop de corrente de 4–20 mA é amplamente usado em medições industriais. Um transmissor envia corrente proporcional ao valor medido; em geral, 4 mA representa o limite inferior e 20 mA o limite superior da faixa.

Esse método é valorizado porque sinais de corrente sofrem menos com queda de tensão em cabos longos do que sinais de tensão. Também facilita a detecção de falhas, pois leitura próxima de 0 mA pode indicar circuito aberto, transmissor com defeito ou problema de fiação, não uma medição baixa válida.

Circuitos de supervisão de alarme

Painéis de alarme e sistemas de segurança podem usar loops supervisionados para detectar circuito aberto, curto, estado normal ou alarme. Resistores de fim de linha, limites de corrente e supervisão de entrada ajudam o painel a distinguir disparo real de falha de fiação.

Isso é importante para segurança, incêndio, chamada de emergência, controle de acesso e monitoramento predial, onde a integridade da fiação deve ser conhecida antes da emergência.

Loops de controle e relé

Circuitos de controle usam corrente de loop para energizar relés, ativar entradas, acionar indicadores ou confirmar caminhos de comando. Em sistemas simples, uma chave fecha o loop e a carga liga; em sistemas complexos, controladores e software leem o estado do loop.

Esses loops são comuns em máquinas industriais, automação predial, controle de bombas, painéis de iluminação e circuitos de sinalização de campo.

Por que é útil na implantação

Um benefício prático é a simplicidade. Um loop pode transportar energia e sinal de forma direta, reduzindo condutores e facilitando o entendimento da fiação de campo. Em muitos sistemas analógicos e industriais, a própria corrente é a mensagem.

Outro benefício é a supervisão. O sistema detecta se o circuito está ativo, ocioso, desconectado, em curto ou fora da faixa esperada. Isso ajuda técnicos a identificar falhas de linha e operadores a saber se dispositivos de campo estão saudáveis.

A sinalização por corrente também funciona bem em distância quando bem projetada. Na instrumentação, loops de corrente toleram melhor queda de tensão do cabo que muitos sinais de tensão. Na telefonia, a supervisão de loop permitiu que centrais gerenciassem milhões de linhas por estados elétricos simples.

O valor da corrente de loop está em transformar continuidade elétrica em informação operacional: ativo, ocioso, medido, falho, disparado ou supervisionado.

Fatores de projeto antes da instalação

Orçamento de tensão

A fonte do loop deve fornecer tensão suficiente para todo o circuito. Projetistas devem considerar comprimento do cabo, resistência do condutor, queda de tensão do dispositivo, carga de entrada, proteções e efeitos de temperatura.

Se o orçamento de tensão for pequeno, o circuito pode funcionar em bancada e falhar após a instalação porque o cabo real é mais longo ou a carga conectada é maior.

Faixa de corrente

A faixa esperada deve corresponder ao equipamento receptor. Uma porta telefônica, entrada analógica, entrada de relé, painel de alarme ou receptor de sensor pode esperar comportamento de corrente diferente.

Usar a faixa errada pode causar estado falso, leitura imprecisa ou dano eletrônico. A documentação deve indicar valores normais, de alarme, de falha e máximos esperados.

Polaridade

Alguns loops são sensíveis à polaridade, especialmente com eletrônica ativa, diodos, protetores contra surtos ou transmissores alimentados. Polaridade invertida pode impedir operação ou gerar leituras instáveis.

A polaridade deve ser verificada no comissionamento. Cores dos fios ajudam, mas a conferência em campo ainda é necessária porque pares podem ser estendidos ou emendados em vários pontos.

Resistência do cabo

Cabos longos adicionam resistência. Em um loop de corrente, essa resistência cria queda de tensão. Se a fonte não superar essa queda, o loop pode não alcançar a corrente necessária.

Maior seção do condutor, rotas mais curtas, tensão adequada da fonte e escolha correta da carga de entrada melhoram a confiabilidade em distância.

Isolamento e aterramento

Aterramento e isolamento afetam ruído e segurança. Em áreas industriais, diferenças de potencial de terra podem criar caminhos de corrente indesejados. Em comunicação, aterramento ruim pode introduzir zumbido, ruído ou risco de surto.

Módulos de isolamento, protetores contra surtos, equipotencialização correta e terminação cuidadosa de blindagens podem ser necessários em instalações severas ou longas.

Dicas de manutenção para operação estável

Medir com carga real

A corrente de loop deve ser medida com o dispositivo conectado e operando em condições reais. Um circuito pode parecer normal desconectado, mas falhar quando o equipamento de campo realmente consome corrente.

Em linhas telefônicas, técnicos verificam tensão no gancho, corrente fora do gancho, toque e resistência da linha. Em loops de instrumentação, verificam corrente em zero, meio curso e escala completa.

Verificar terminais e emendas

Terminais frouxos ou corroídos são causas comuns de problemas intermitentes. Vibração, umidade, poeira, mudança de temperatura e má execução enfraquecem conexões ao longo do tempo.

A manutenção deve incluir inspeção física, não apenas diagnóstico por software. Terminais apertados, contatos limpos e caixas protegidas melhoram a confiabilidade de longo prazo.

Procurar umidade e caminhos de fuga

Entrada de água pode causar corrente de fuga, corrosão, leituras falsas ou instabilidade. Equipamentos externos, cabos subterrâneos, poços de elevador, pisos industriais e ambientes costeiros são vulneráveis.

Gabinetes vedados, prensa-cabos, curvas de gotejamento, drenagem, terminais resistentes à corrosão e inspeção regular reduzem falhas relacionadas à umidade.

Verificar calibração

Em sistemas de medição, a corrente deve corresponder ao valor físico correto. Um sinal de 12 mA só representa meio de escala se transmissor e controlador tiverem a mesma escala.

Após trocar sensores, controladores ou cartões analógicos, escala e calibração devem ser conferidas. Escala errada faz um sinal saudável parecer incorreto.

Revisar limites de falha

Alguns sistemas definem limites de corrente para circuito aberto, curto, estado normal, alarme ou falha de sensor. Se forem mal configurados, o sistema pode perder falhas ou gerar alarmes incômodos.

Os limites devem combinar com a folha de dados, condição do cabo, projeto do resistor de fim de linha e comportamento da entrada do painel.

Aplicações entre sistemas

Telefonia analógica

Sistemas telefônicos usam corrente de loop para detectar estados no gancho e fora do gancho. Isso permite que portas PBX, linhas de central, gateways analógicos e ATAs saibam quando uma chamada começa ou termina.

A corrente também é relevante ao diagnosticar telefones analógicos, fax, telefones de elevador, emergência, hotel e interfaces legadas. Corrente baixa pode causar operação fraca; corrente anormal pode indicar falha de fiação ou dispositivo.

Controle de processos industriais

Em fábricas, utilidades, plantas químicas, tratamento de água e energia, loops de corrente medem pressão, temperatura, vazão, nível, posição de válvula e concentração de gás.

A tecnologia continua comum porque é simples, robusta e compatível com muitos PLCs, sistemas DCS, registradores e transmissores de campo.

Automação predial

Sistemas prediais usam loops para sensores HVAC, transdutores de pressão, retorno de dampers, sensores de nível de tanque, status de bombas e monitoramento de energia.

Um projeto confiável fornece medições estáveis e reduz chamados de manutenção causados por ruído de fiação ou escala incorreta.

Sistemas de segurança e alarme

Circuitos supervisionados em incêndio, segurança, detecção de gás, controle de acesso e emergência usam o comportamento do loop para identificar normal, alarme, aberto ou curto.

Esses sistemas exigem instalação cuidadosa, pois uma falha de fiação pode parecer alarme real ou ocultar um alarme real se a supervisão for mal projetada.

Dispositivos remotos de campo

Bombas, tanques, portões, gabinetes, subestações e estações remotas podem usar sinais de loop porque a fiação é simples e funciona em longas distâncias quando bem projetada.

Em instalações externas, proteção contra surtos, aterramento, vedação contra água e blindagem do cabo tornam-se especialmente importantes.

Sintomas comuns de falha

Sem corrente

Ausência de corrente normalmente indica circuito aberto, dispositivo desconectado, condutor rompido, fonte falha, fusível queimado, polaridade invertida ou terminal incorreto. Na telefonia, pode aparecer como ausência de detecção de retirada do gancho ou sem tom; na instrumentação, como zero ou leitura de falha.

O primeiro passo é verificar fonte, continuidade, polaridade e caminho físico da fiação.

Corrente muito baixa

Corrente baixa pode ser causada por resistência excessiva do cabo, tensão fraca, carga de entrada alta, dispositivo de campo degradado, contato ruim ou dano parcial do condutor.

O problema pode aparecer apenas em cabos longos ou quando o dispositivo atinge determinada condição de operação.

Corrente muito alta

Corrente alta pode indicar curto, fiação errada, tipo de dispositivo incorreto, transmissor falho, resistor bypassado ou entrada danificada. Deve ser investigada rapidamente porque pode danificar equipamentos.

Fontes limitadas em corrente e fusíveis de proteção ajudam a reduzir risco de dano sério.

Leituras instáveis

Corrente flutuante pode vir de terminais frouxos, ruído elétrico, blindagem ruim, umidade, sensores falhos, fonte instável ou loops de terra. Também pode ocorrer quando o processo medido muda rapidamente.

Técnicos devem separar variação real de instabilidade elétrica verificando o sinal em vários pontos do loop.

Indicação falsa de estado

Sistemas de alarme ou telefonia podem mostrar estado incorreto quando limites, resistores, polaridade ou características do dispositivo não combinam com a entrada. Em circuitos supervisionados, resistor de fim de linha em posição errada é comum.

Revisar o diagrama de fiação e medir a corrente real geralmente identifica a incompatibilidade.

Problemas de corrente de loop costumam ser físicos antes de lógicos. Cabos, terminais, polaridade, umidade e capacidade de alimentação devem ser verificados antes de presumir falha de software.

Lista de verificação de implantação

Comece definindo a finalidade do loop. Loop telefônico, de sensor, de supervisão de alarme e de controle por relé não têm a mesma faixa de corrente nem o mesmo diagnóstico.

Confirme fonte, faixa esperada, resistência máxima do loop, comprimento do cabo, seção do condutor, carga de entrada, polaridade e proteções antes da instalação.

Identifique claramente terminais de campo com número do loop, tipo de sinal, polaridade, nome do dispositivo e destino. Boa identificação reduz erros e acelera manutenção.

Meça e registre valores de referência no comissionamento. Corrente normal, de falha, de alarme e faixa operacional devem ser documentadas quando aplicável.

Proteja circuitos externos e longos com proteção contra surtos, aterramento, blindagem e vedação. As condições de campo muitas vezes determinam mais a confiabilidade do que o conceito do loop.

Operação de longo prazo e documentação

Sistemas baseados em loop normalmente operam por muitos anos. Para mantê-los confiáveis, a equipe deve atualizar desenhos de fiação, calibrações, medições, datasheets, listas de terminais e histórico de falhas.

Ao substituir um dispositivo de campo, o novo deve ser comparado ao projeto original. Um transmissor pode exigir outra tensão, um gateway telefônico pode fornecer outra corrente e um painel de alarme pode usar outros limites.

Após modificações, técnicos devem testar novamente em condições normais e de falha. Um circuito aparentemente conectado ainda pode informar estado errado se limites, escala ou ordem dos fios mudarem.

FAQ

A corrente de loop pode ser medida com multímetro comum?

Sim, se o medidor suportar a faixa necessária e for conectado corretamente em série com o loop. Conexão errada pode interromper o circuito ou danificar o medidor.

Por que um loop de 4–20mA começa em 4mA e não em 0mA?

O zero vivo de 4 mA ajuda a distinguir leitura mínima válida de circuito aberto, fio rompido, transmissor falho ou perda de alimentação.

O que significa baixa corrente em uma linha telefônica analógica?

Pode indicar cabo longo, alta resistência de linha, saída fraca da placa, conexões ruins, fiação danificada ou dispositivo consumindo menos corrente que o esperado.

Dois dispositivos podem compartilhar um loop de corrente?

Somente se o loop for projetado para isso. Alguns aceitam dispositivos em série ou indicadores alimentados pelo loop, mas cada item aumenta queda de tensão e pode afetar precisão.

O que verificar após trocar um transmissor de campo?

Verifique polaridade, tensão do loop, faixa de corrente, escala, calibração, carga de entrada, aterramento, blindagem e se o controlador lê o valor esperado em toda a faixa.
