A ideia de proteção por trás da segurança intrínseca

A segurança intrínseca baseia-se em um princípio preventivo de engenharia: a energia elétrica e térmica deve ser limitada abaixo do nível capaz de inflamar uma atmosfera perigosa. Em vez de conter uma explosão depois da ignição, ela reduz a energia de ignição disponível no circuito. Por isso é especialmente adequada para dispositivos de baixa potência, circuitos de sinal, sensores, terminais de comunicação, malhas de controle, instrumentos de medição e dispositivos de campo usados em ambientes com gases ou poeiras explosivas.

O termo “Ex i” refere-se à segurança intrínseca como um tipo de proteção contra explosões. A letra após “i” define o nível de proteção. Entre os níveis comuns, “ia” é o nível mais alto para atmosferas gasosas e foi projetado para permanecer seguro mesmo sob hipóteses de falha mais severas. Por isso equipamentos Ex ia são frequentemente associados a aplicações em Zona 0, onde a atmosfera explosiva pode estar presente continuamente, por longos períodos ou com frequência.

Diferente da proteção à prova de chama, que usa um invólucro resistente para conter uma explosão interna, a segurança intrínseca atua controlando tensão, corrente, capacitância, indutância, elevação de temperatura e energia armazenada. Componentes, cabeamento, barreiras e dispositivos de campo devem ser considerados como um sistema. Um dispositivo pode estar marcado como intrinsecamente seguro, mas a malha completa ainda deve ser instalada e mantida conforme as condições certificadas.

Essa natureza sistêmica é um dos pontos mais importantes. Um dispositivo de campo certificado conectado por cabo com comprimento incorreto, barreira inadequada, fonte de alimentação imprópria ou equipamento associado não aprovado pode deixar de atender ao conceito de proteção previsto. Portanto, a segurança intrínseca é tanto uma disciplina de projeto do produto quanto uma disciplina de instalação.

Como a marcação deve ser entendida

Uma marcação Ex ia contém várias camadas de informação. Cada parte informa algo sobre o método de proteção, a adequação à área perigosa, a classificação de gás ou poeira, a limitação de temperatura e o nível de proteção do equipamento. Ela não deve ser lida como uma única palavra, mas decodificada passo a passo antes da seleção ou instalação.

Em um exemplo simplificado como “Ex ia IIC T4 Ga”, “Ex” indica equipamento destinado a atmosferas explosivas, “ia” indica segurança intrínseca com nível de proteção “a”, “IIC” identifica o grupo de gás, “T4” identifica a classe de temperatura e “Ga” indica o nível de proteção do equipamento. Em marcações no estilo ATEX, isso pode vir combinado com grupo e categoria, como “II 1G”, conforme o sistema de certificação e os requisitos regionais.

O grupo de gás é importante porque os gases não têm a mesma sensibilidade à ignição. IIA, IIB e IIC representam severidade crescente para atmosferas gasosas, com IIC geralmente cobrindo gases mais facilmente inflamáveis, como hidrogênio e acetileno. Equipamentos certificados para IIC normalmente podem ser usados em IIB e IIA quando as demais condições também forem compatíveis, mas a seleção deve seguir o certificado e os requisitos de instalação.

A classe de temperatura informa a categoria de temperatura máxima de superfície do equipamento sob condições definidas. Ela deve ser inferior à temperatura de ignição da atmosfera perigosa presente no local. Por exemplo, uma classificação T4 significa que o equipamento pertence a uma classe de temperatura de superfície que deve ser comparada ao risco do gás ou vapor. Essa classificação não é opcional; ela faz parte da lógica de prevenção de ignição.

O nível de proteção do equipamento, como Ga, Gb ou Gc para atmosferas gasosas, ajuda a relacionar o equipamento à classificação de zona e ao nível de risco. Ex ia normalmente se associa ao nível mais alto para gases, Ga, quando o certificado permite esse uso. Entretanto, a marcação completa, o anexo do certificado, os parâmetros de entidade e os desenhos de instalação devem sempre ser verificados, e não apenas o termo “ia”.

Por que “ia” é considerado um nível superior

O “a” em Ex ia identifica o nível mais alto de proteção por segurança intrínseca. Sua importância vem da tolerância a falhas. Equipamentos Ex ia são projetados para que o circuito permaneça incapaz de causar ignição em operação normal e sob condições de falha especificadas, incluindo múltiplas falhas contáveis conforme a estrutura normativa. Isso o torna mais exigente que níveis inferiores usados em zonas menos severas.

Na prática, a diferença entre ia, ib e ic não é uma questão de aparência. Dois dispositivos podem parecer semelhantes por fora, mas o projeto interno do circuito, o espaçamento entre componentes, os elementos de proteção, a limitação de energia, o comportamento térmico e a análise de falhas podem ser muito diferentes. Ex ia exige avaliação mais rigorosa porque deve continuar seguro sob hipóteses de falha mais difíceis.

É por isso que Ex ia é comum onde a presença de atmosfera perigosa é mais severa. Em áreas classificadas com gases, a Zona 0 é aquela com maior risco de presença contínua ou frequente de gás explosivo. Um nível de proteção adequado para Zona 0 deve oferecer grande margem contra ignição, pois o equipamento pode ficar exposto ao gás durante a operação normal.

Níveis inferiores ainda podem ser adequados em outras zonas. Ex ib costuma estar associado a aplicações Zona 1 / EPL Gb, onde gás explosivo pode ocorrer ocasionalmente durante a operação normal. Ex ic costuma estar associado a Zona 2 / EPL Gc, onde o gás não é provável em operação normal ou aparece apenas por curto período. O nível correto depende da classificação da área perigosa, não de preferência.

Ex ia deve ser selecionado porque a área perigosa exige esse nível de proteção, não apenas porque parece mais seguro em uma ficha técnica.

O papel das estruturas IEC, IECEx e ATEX

A segurança intrínseca é normalmente discutida por meio de sistemas de certificação internacionais e regionais. A IEC 60079-11 é a norma técnica principal para proteção de equipamentos por segurança intrínseca “i” dentro da série IEC 60079. Ela define requisitos de construção e ensaio para aparelhos intrinsecamente seguros e aparelhos associados destinados a atmosferas explosivas. Para projetos globais, a certificação IECEx é amplamente usada como sistema internacional de conformidade baseado nas normas IEC.

ATEX é o marco regulatório europeu para equipamentos e sistemas de proteção destinados ao uso em atmosferas explosivas. Ele usa grupos e categorias como II 1G, II 2G e II 3G para atmosferas gasosas, correspondendo a diferentes níveis de adequação por zona. Embora marcações IECEx e ATEX não sejam idênticas, elas frequentemente aparecem juntas em produtos usados em mercados internacionais.

Para o usuário, a questão prática é ler certificado e marcação em conjunto. Um dispositivo pode apresentar informações ATEX e IECEx. A marcação ATEX pode indicar grupo, categoria e tipo de atmosfera, enquanto a marcação em estilo IECEx mostra o conceito de proteção Ex, grupo de gás, classe de temperatura e nível de proteção do equipamento. Ambas devem estar coerentes com o ambiente de instalação.

Também é importante entender que as normas evoluem. Equipes de projeto devem verificar a edição aplicável vigente, requisitos legais locais, documentação do organismo notificado ou certificador e condições do certificado. Uma explicação geral da marcação ajuda a entender a estrutura, mas o certificado continua sendo a fonte autorizada para os limites exatos de aplicação.

Em compras e revisão de engenharia, normas não devem ser tratadas como referências decorativas. Elas definem como o produto foi avaliado, em que área perigosa pode entrar, quais condições de cabeamento se aplicam e quais limitações o instalador deve observar. Para sistemas Ex ia isso é especialmente importante porque o cabeamento de campo e os aparelhos associados afetam toda a malha de segurança.

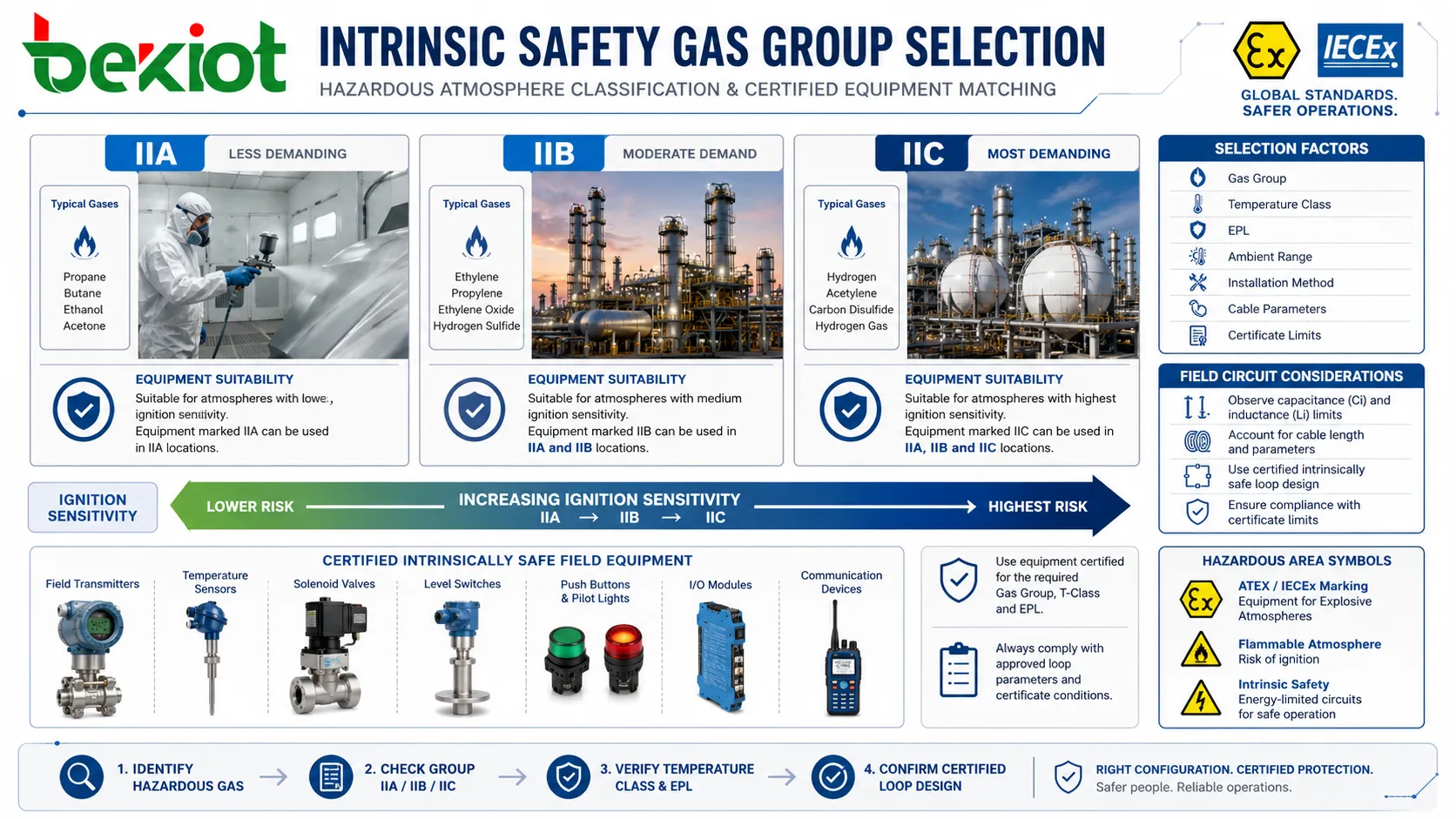

Classificação de grupos de gás e sensibilidade de ignição

A classificação de grupos de gás é um dos fatores de seleção mais práticos para equipamentos Ex ia. Gases e vapores explosivos diferem em energia de ignição, propagação de chama e características de explosão. A classificação ajuda a combinar a capacidade de proteção do equipamento com o ambiente de gás onde ele será instalado.

Para indústrias de superfície, os grupos de gás são normalmente identificados como IIA, IIB e IIC. IIA representa gases menos facilmente inflamáveis, IIB representa um grupo mais exigente e IIC representa o grupo mais severo entre essas categorias. Hidrogênio e acetileno são exemplos típicos associados ao risco IIC. Equipamento marcado IIC foi avaliado para o grupo mais exigente dessa estrutura.

Isso não significa que o grupo de gás sozinho seja suficiente. Classe de temperatura, EPL, faixa de temperatura ambiente, método de instalação, parâmetros de cabo e limitações do certificado também devem ser revisados. Um dispositivo pode ter o grupo correto e ainda assim ser inadequado se a classe de temperatura não for suficiente ou se a instalação violar limites de entidade.

Em projetos reais, informações de grupo de gás geralmente vêm de documentos de classificação de área, análise de segurança de processo, dados de segurança de materiais ou especificações de engenharia. A equipe de seleção não deve adivinhar apenas pelo setor. Uma planta petroquímica, área de baterias, instalação de armazenamento de gás, cabine de pintura, laboratório ou plataforma offshore pode conter gases diferentes.

Para circuitos de comunicação e controle intrinsecamente seguros, o grupo de gás afeta os valores permitidos de capacitância e indutância do circuito. O comprimento e o tipo de cabo podem, portanto, influenciar se a malha permanece dentro dos limites certificados. Essa é outra razão para que a seleção Ex ia inclua a marcação do produto e o projeto da malha.

Classe de temperatura e controle de ignição térmica

A segurança intrínseca costuma ser associada à prevenção de faíscas, mas o controle de ignição térmica é igualmente importante. Equipamentos instalados em atmosfera perigosa não podem desenvolver temperaturas de superfície capazes de inflamar o gás ou vapor ao redor. A classe de temperatura define a categoria de temperatura máxima de superfície sob condições especificadas.

As classes de temperatura são normalmente expressas de T1 a T6, com T6 representando a menor categoria de temperatura máxima de superfície e T1 a maior. Uma temperatura máxima menor geralmente é mais restritiva e pode ser exigida para gases com baixa temperatura de ignição. A classe correta depende do material perigoso presente na área, não apenas do tipo de equipamento.

Para circuitos Ex ia, o comportamento térmico é avaliado junto com a limitação de energia elétrica. Componentes como resistores, semicondutores, fusíveis, baterias, conectores e dispositivos de proteção não devem atingir temperaturas perigosas em condições normais e de falha definida. Por isso a certificação considera tanto risco de ignição por faísca quanto por temperatura.

A faixa de temperatura ambiente também importa. Um dispositivo certificado para faixa padrão pode não ser adequado para instalações externas muito quentes, câmaras frias, desertos, plataformas offshore ou armários industriais mal ventilados. Se o ambiente exceder a faixa certificada, a classe de temperatura pode deixar de ser válida.

Na manutenção, a segurança térmica não deve ser comprometida por reparos não autorizados, substituição de componentes, ventilação bloqueada, partes do invólucro danificadas ou acessórios não aprovados. Embora a segurança intrínseca limite principalmente a energia do circuito, mudanças no comportamento térmico podem afetar a conformidade.

Níveis de proteção do equipamento e adequação de zonas

O nível de proteção do equipamento, ou EPL, fornece uma forma estruturada de combinar a capacidade de proteção do equipamento com o risco da área perigosa. Para atmosferas gasosas, os níveis comuns são Ga, Gb e Gc. Ga representa nível muito alto de proteção, Gb alto nível e Gc nível aprimorado para áreas de gás de menor risco. Ex ia normalmente se associa a Ga quando certificado para esse uso.

A classificação de zonas descreve com que frequência uma atmosfera explosiva pode ocorrer. Zona 0 indica presença contínua, prolongada ou frequente de gás explosivo. Zona 1 indica presença ocasional provável durante operação normal. Zona 2 indica que o gás não é provável em operação normal e, se presente, existe apenas por pouco tempo.

Em muitas interpretações práticas, Ex ia / Ga é adequado para Zonas 0, 1 e 2 de gás quando todas as demais condições de marcação correspondem. Ex ib / Gb é geralmente aplicado às Zonas 1 e 2. Ex ic / Gc é geralmente aplicado à Zona 2. A decisão final deve seguir o certificado, o código local e os documentos de classificação da área.

Categorias ATEX expressam adequação semelhante por categorias como 1G, 2G e 3G para atmosferas gasosas. Categoria 1G se associa à Zona 0, Categoria 2G à Zona 1 e Categoria 3G à Zona 2. Para atmosferas de poeira, categorias e zonas são diferentes e não devem ser misturadas casualmente com marcações de gás.

Compreender EPL e adequação de zona evita dois erros comuns. O primeiro é instalar equipamento com proteção insuficiente em área mais perigosa. O segundo é especificar demais sem verificar se a malha completa e os acessórios também estão conformes. Uma marcação elevada em um dispositivo não torna automaticamente toda a instalação adequada.

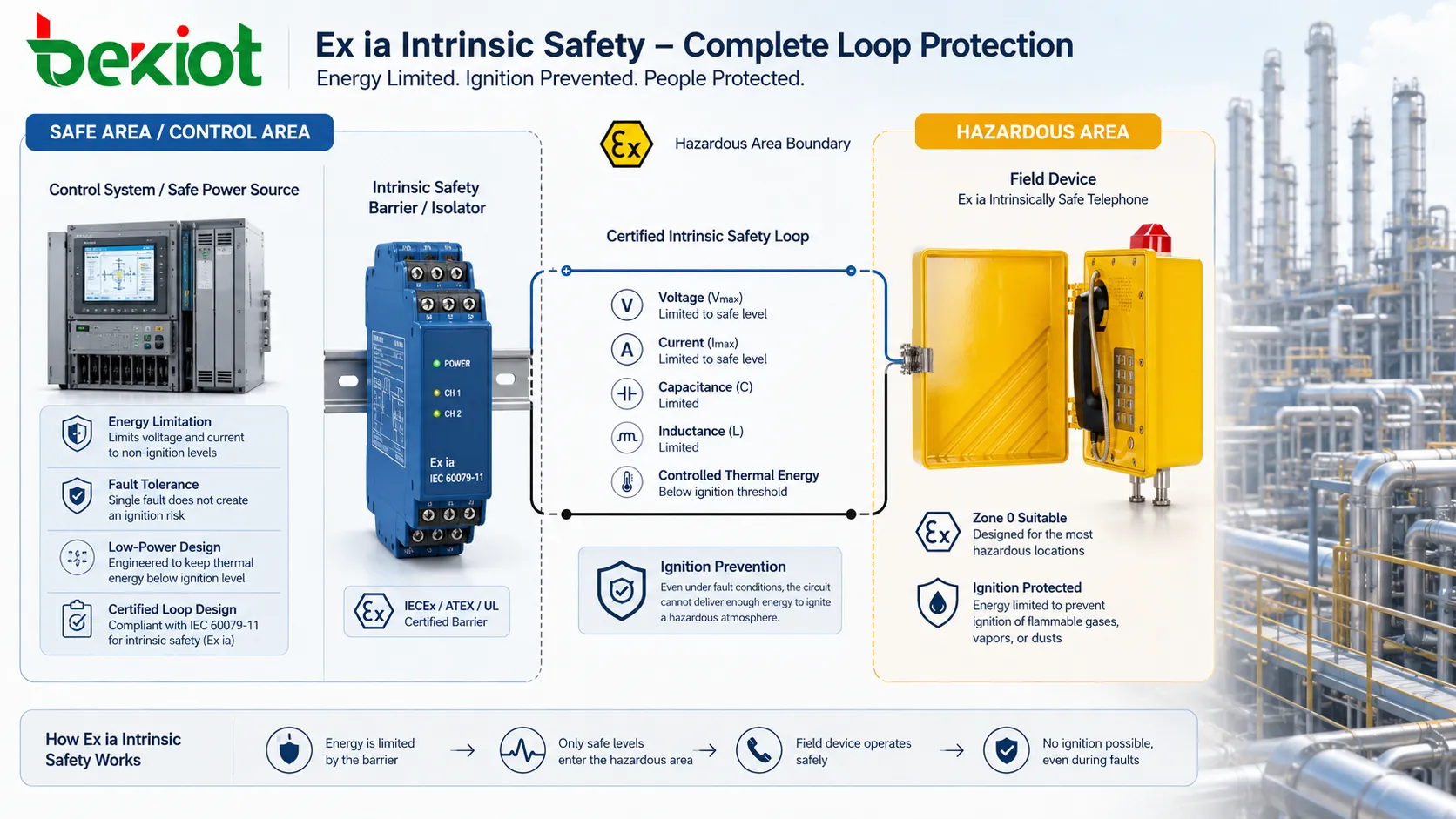

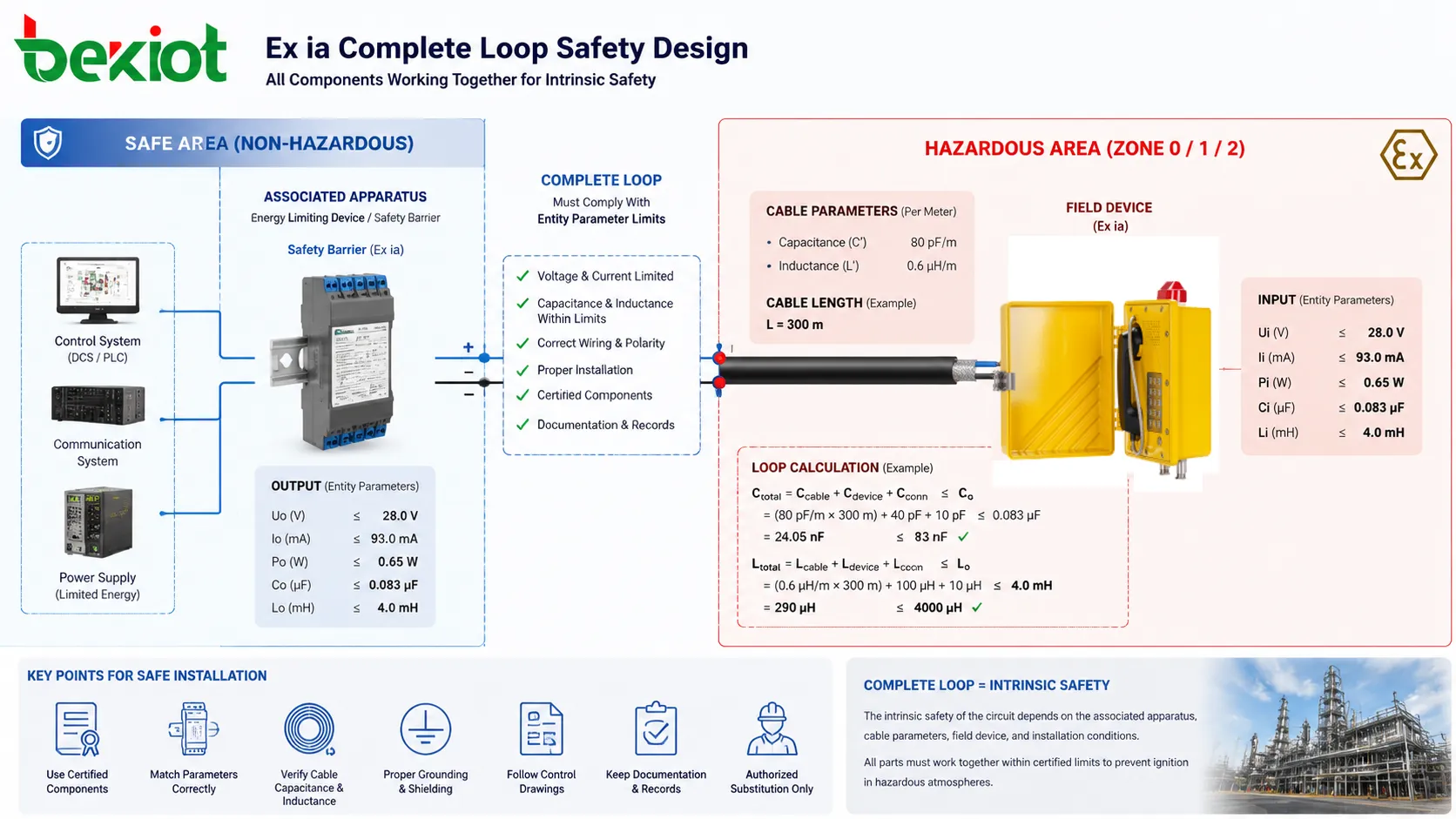

Aparelhos associados, barreiras e segurança da malha completa

A segurança intrínseca frequentemente depende de mais do que o próprio dispositivo de campo. Muitas instalações Ex ia usam aparelhos associados, como barreiras de segurança, isoladores galvânicos, módulos de interface intrinsecamente seguros ou dispositivos certificados de limitação de energia. Esses componentes podem ser instalados em área segura ou em outro invólucro protegido e limitam a energia entregue ao circuito da área perigosa.

O aparelho associado define parâmetros máximos de saída, como tensão, corrente, potência, capacitância e indutância. O dispositivo de campo define seus parâmetros de entrada e condições aceitáveis de conexão. O cabo adiciona capacitância e indutância. A malha completa deve permanecer dentro dos limites certificados. Se o cabo for longo demais ou tiver características inadequadas, o sistema pode exceder valores permitidos mesmo com dispositivos individualmente certificados.

É por isso que a documentação de segurança intrínseca costuma incluir parâmetros de entidade, desenhos de controle, diagramas de malha e notas de instalação. Engenheiros devem comparar os parâmetros de saída do aparelho associado com os parâmetros de entrada do dispositivo de campo e incluir os parâmetros de cabo no cálculo. Esse processo comprova que a malha instalada permanece intrinsecamente segura.

Na prática, uma instalação segura requer seleção correta do produto, barreira correta, cabeamento correto, aterramento correto e documentação correta. A equipe de manutenção deve evitar substituir barreiras, cabos ou dispositivos por alternativas parecidas, mas não certificadas. Uma pequena substituição pode alterar as características elétricas da malha.

A segurança da malha completa é uma das características mais distintas dos sistemas Ex ia. O grau de proteção não é apenas uma etiqueta no dispositivo; é o resultado de uma relação controlada entre todos os componentes do circuito.

Implicações de instalação e manutenção

Instalar equipamentos Ex ia exige atenção cuidadosa às condições de instalação certificadas. Tipo e comprimento de cabo, separação de circuitos não intrinsecamente seguros, aterramento, barreiras, terminais e métodos de entrada no invólucro devem seguir o projeto aprovado. A fiação intrinsecamente segura não deve ser tratada como fiação comum de baixa tensão apenas porque leva energia limitada.

A separação entre circuitos intrinsecamente seguros e não seguros é importante. Se a fiação for misturada incorretamente, energia de um circuito não seguro pode ser introduzida na malha segura. Caixas de junção, bornes, bandejas de cabos e painéis devem ser organizados para que identificação e separação permaneçam claras por toda a vida da instalação.

A manutenção deve preservar a integridade da certificação. Substituição não autorizada de componentes, extensão de cabo, modificação de invólucro, troca de conector ou reparo com peças não aprovadas podem invalidar o conceito de proteção. Se um dispositivo estiver danificado, a equipe deve seguir as instruções do fabricante e as condições de certificação.

A inspeção deve incluir legibilidade de etiquetas, condição do invólucro, prensa-cabos, aterramento, corrosão, danos mecânicos, separação de fiação, condição das barreiras e consistência da documentação. Em locais severos, essas verificações devem ser mais frequentes porque vibração, umidade, exposição química e ciclos térmicos afetam gradualmente a qualidade da instalação.

Para equipes operacionais, o hábito essencial é tratar equipamentos Ex ia como parte de um sistema de segurança certificado. A instalação só é segura quando dispositivo, cabeamento, aparelho associado, documentação e manutenção permanecem consistentes com o projeto aprovado.

Mal-entendidos comuns na seleção

Um mal-entendido comum é supor que Ex ia torna o equipamento adequado para toda área perigosa. Ex ia é um conceito de alto nível, mas a adequação ainda depende de grupo de gás, classe de temperatura, grupo de equipamento, EPL, faixa de temperatura ambiente e limitações do certificado. Um dispositivo com marcação Ex ia pode ser inadequado para um gás ou condição ambiental específica.

Outro mal-entendido é tratar segurança intrínseca como igual à proteção à prova de chama. A proteção à prova de chama permite ignição dentro de um invólucro, mas impede a propagação da chama para a atmosfera externa. A segurança intrínseca evita ignição limitando energia. São conceitos diferentes com requisitos de instalação e manutenção diferentes.

Um terceiro erro é ignorar a malha completa. Usuários podem escolher um dispositivo de campo certificado, mas conectá-lo por barreira ou cabo inadequado. Na segurança intrínseca, a interface e o cabeamento fazem parte do cálculo de segurança. Um produto conforme usado em malha não conforme cria uma instalação não conforme.

Alguns usuários também assumem que baixa potência sempre significa segurança intrínseca. Isso não é correto. Segurança intrínseca exige projeto, ensaio e documentação certificados. Um dispositivo de baixa tensão não é automaticamente Ex ia; ele deve ser avaliado pela norma relevante e marcado adequadamente.

Por fim, usuários às vezes especificam Ex ia quando a classificação da área exige apenas um nível inferior. Usar nível mais alto pode ser aceitável em alguns casos, mas pode aumentar custo ou limitar opções. A seleção deve seguir a classificação da área e o requisito de engenharia, não uma preferência geral pelo grau mais alto.

Perguntas frequentes

Ex ia é sempre obrigatório em áreas perigosas?

Não. Ex ia é normalmente usado onde o nível mais alto de segurança intrínseca é requerido, como em ambientes de gás Zona 0. Zonas 1 ou 2 podem permitir outros níveis conforme classificação da área, grupo de gás, classe de temperatura, certificado e regulamentação local.

Equipamentos Ex ia podem ser reparados no local?

Somente se o método de reparo for permitido pelo fabricante e pelas condições de certificação. Reparos não autorizados, substituição de componentes ou modificação de invólucro podem invalidar o conceito de proteção. Muitos dispositivos certificados exigem procedimento controlado ou substituição.

Ex ia significa que o equipamento é impermeável ou resistente à corrosão?

Não. Ex ia refere-se à proteção de segurança intrínseca contra risco de ignição. Impermeabilidade, proteção contra poeira, resistência à corrosão e impacto são classificações mecânicas ou ambientais separadas. Pode ser necessária classificação IP, material ou invólucro adicional.

Por que os parâmetros de cabo são importantes na segurança intrínseca?

Cabos adicionam capacitância e indutância ao circuito. Se esses valores excederem os limites certificados da malha, a energia armazenada pode ficar alta demais para o projeto aprovado. Por isso tipo e comprimento de cabo devem ser incluídos na verificação da malha.

O que deve ser verificado antes de selecionar equipamentos Ex ia?

Verifique a zona perigosa, grupo de gás ou poeira, classe de temperatura, requisito de EPL ou categoria, temperatura ambiente, escopo do certificado, parâmetros de entidade, aparelho associado, método de instalação e requisitos de manutenção. O sistema completo deve corresponder ao risco classificado.
