Um invólucro à prova de explosão, normalmente marcado como Ex d ou Ex db nas placas de identificação de equipamentos modernos, é um método de proteção usado em equipamentos elétricos instalados em atmosferas perigosas com presença de gases. Em vez de tentar remover todas as possíveis fontes de ignição dentro do equipamento, o invólucro é projetado para suportar uma explosão interna e impedir que chamas, gases quentes ou energia de ignição escapem para a atmosfera ao redor.

Isso torna o Ex d um dos conceitos de proteção mais reconhecidos em instalações de petróleo e gás, plantas químicas, áreas de armazenamento de combustível, plataformas offshore, minas, usinas de energia e outros locais industriais onde gases ou vapores inflamáveis podem aparecer durante a operação normal. Ele é amplamente usado em telefones, botoeiras, motores, caixas de junção, iluminação, estações de controle, câmeras, sensores e dispositivos de comunicação de campo.

Por que esse conceito de proteção existe

Áreas perigosas precisam de mais do que segurança elétrica comum

Em um edifício industrial comum, os equipamentos elétricos são avaliados principalmente quanto à proteção contra choque, superaquecimento, risco de curto-circuito, resistência mecânica e resistência ambiental. Em uma área perigosa, a preocupação principal é diferente: uma faísca, arco elétrico, superfície quente, contato de relé, entrada de cabo danificada ou falha interna pode inflamar uma mistura combustível ao redor do equipamento.

A proteção Ex d trata esse risco aceitando que uma ignição possa ocorrer dentro do invólucro sob condições de falha definidas. O invólucro deve então impedir que esse evento se transforme em uma explosão externa. Por isso, um equipamento à prova de explosão não é apenas uma caixa metálica resistente. É um conjunto certificado, com dimensões de juntas testadas, resistência à pressão, entradas de cabo, fixadores, controle de temperatura de superfície e regras de marcação.

Ele é diferente de uma caixa à prova d’água ou poeira

Um equívoco comum é tratar Ex d como uma versão superior da proteção IP. As classificações IP66 ou IP67 descrevem resistência à entrada de poeira e água, enquanto Ex d descreve proteção contra explosão para atmosferas perigosas com gás. Um produto pode ser à prova d’água sem ser protegido contra explosão. Um produto também pode ser certificado Ex d e ainda exigir uma classificação IP separada para chuva externa, lavagem ou exposição à poeira.

Em projetos reais, as duas classificações costumam importar. Plantas químicas ao ar livre, estações de carregamento, parques de tanques, túneis e conveses offshore podem exigir, ao mesmo tempo, proteção contra explosão, resistência à corrosão, proteção contra ingresso, estabilidade UV, vedação de cabos e durabilidade mecânica de longo prazo.

Como funciona um invólucro Ex D

Contenção da pressão interna

Quando uma mistura de gás inflamável entra no invólucro e se inflama internamente, o invólucro deve suportar a pressão resultante sem ruptura, sem deformação permanente que afete a segurança e sem vazamento de chama por pontos fracos. O projeto normalmente usa construção metálica robusta, juntas de tampa certificadas, entradas roscadas, tolerâncias mecânicas estreitas e fixadores que mantêm a integridade do invólucro em condições de ensaio.

Por isso, invólucros à prova de explosão costumam ser mais pesados do que caixas industriais comuns. O peso não serve apenas para resistência a impacto; ele faz parte do projeto de contenção de pressão e caminho de chama. Remover parafusos, trocar tampas, substituir prensa-cabos ou usinar furos extras pode destruir o conceito de proteção certificado.

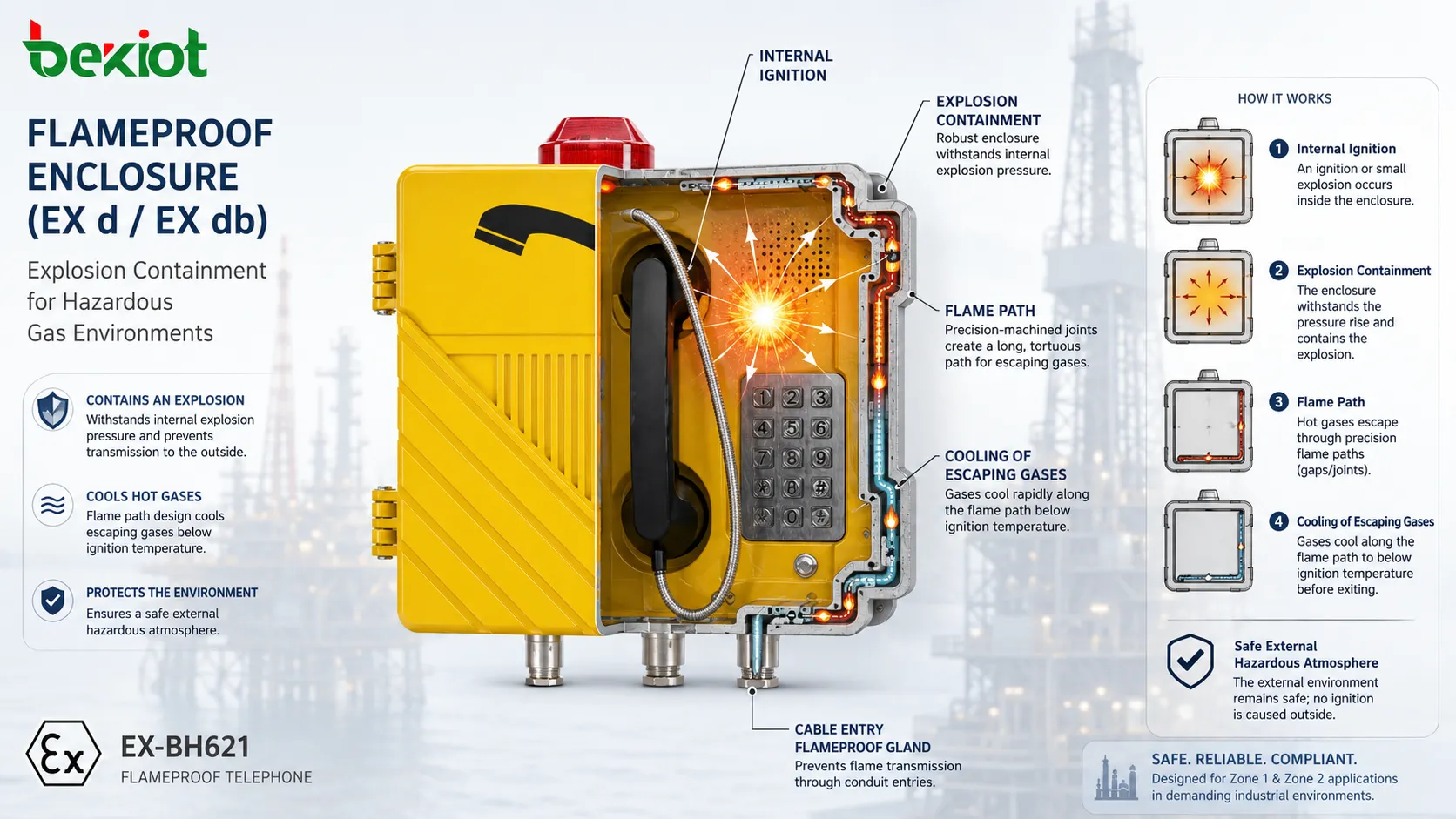

Resfriamento pelo caminho de chama e liberação controlada de gás

Equipamentos Ex d nem sempre são completamente selados. Eles usam caminhos de chama: folgas estreitas e controladas em juntas roscadas, juntas flangeadas, juntas de encaixe, aberturas de eixo ou interfaces de tampa. Se ocorrer uma explosão interna, gases quentes podem passar por esses caminhos, mas o comprimento e as dimensões das folgas são projetados para resfriar os gases abaixo da capacidade de ignição da atmosfera circundante.

Por esse motivo, a condição dos caminhos de chama é crítica durante instalação e manutenção. Arranhões, corrosão, acúmulo de tinta, ausência de graxa, fixadores incorretos, impacto mecânico ou usinagem não autorizada podem reduzir o efeito de resfriamento e comprometer a segurança. Um invólucro visualmente forte pode deixar de ser seguro se o caminho de chama certificado estiver danificado.

Estrutura de normas e certificação

Série IEC 60079 e o papel da IEC 60079-1

A série IEC 60079 é a estrutura internacional central para equipamentos elétricos usados em atmosferas explosivas. A IEC 60079-0 define requisitos gerais, enquanto a IEC 60079-1 cobre a proteção de equipamentos por invólucros à prova de explosão “d”. Na prática, a IEC 60079-1 define os princípios de construção, caminho de chama, ensaio de pressão, temperatura, entradas e verificação para equipamentos Ex d.

Marcações modernas podem mostrar Ex db em vez de apenas Ex d. A letra adicional está relacionada ao nível de proteção do equipamento. Ex db é comumente associado a um alto nível de proteção para atmosferas de gás e normalmente é usado em aplicações de Zona 1 e Zona 2, desde que o restante da marcação, o certificado, o grupo de gás, a classe de temperatura e as condições de instalação sejam adequados.

Marcações ATEX e IECEx em projetos globais

ATEX é usado para equipamentos colocados no mercado da União Europeia, enquanto IECEx é um sistema internacional de certificação baseado em normas IEC. Muitos projetos industriais globais pedem aos fornecedores ATEX, IECEx ou ambos, especialmente quando o equipamento será instalado em ambientes petroquímicos, de energia, marítimos, de mineração ou de processo.

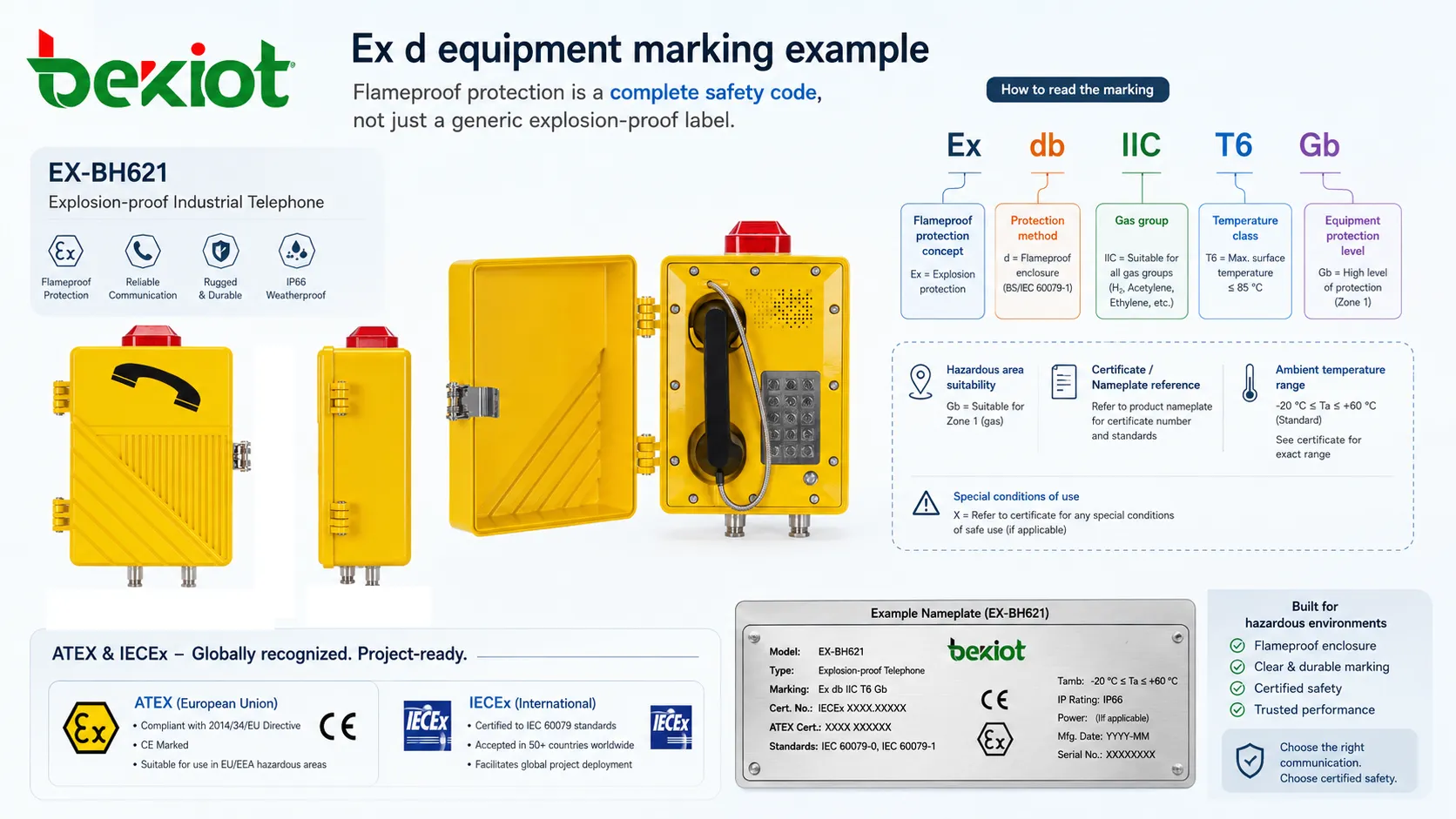

Uma marcação típica pode incluir o conceito de proteção, grupo de gás, classe de temperatura, nível de proteção do equipamento, categoria do equipamento, número do certificado, faixa de temperatura ambiente e condições especiais de uso. Compradores não devem julgar conformidade apenas pelas palavras “à prova de explosão” em um folheto. O certificado e a marcação da placa devem corresponder à classificação da área e ao projeto de instalação.

Classificações de proteção importantes na seleção

Grupo de gás e risco de ignição

Grupos de gás indicam o tipo de atmosfera explosiva de gás para o qual o equipamento é adequado. Em indústrias de superfície, IIA, IIB e IIC são grupos comuns. IIC geralmente é considerado o grupo mais exigente e inclui gases como hidrogênio e acetileno. IIB cobre gases como etileno, enquanto IIA cobre gases menos facilmente inflamáveis, como propano.

O grupo de gás deve ser selecionado conforme o relatório de classificação de áreas perigosas. Instalar equipamento IIB em uma atmosfera IIC não é aceitável, a menos que o certificado cubra explicitamente o grupo exigido. Por outro lado, especificar IIC em todos os pontos pode aumentar custo, peso e prazo quando a classificação real exige apenas IIA ou IIB.

Classe de temperatura e controle da superfície

A classe de temperatura define a temperatura máxima permitida da superfície do equipamento sob condições especificadas. Classes comuns para gases incluem T1, T2, T3, T4, T5 e T6. Uma temperatura máxima de superfície menor significa uma classificação mais rígida. Por exemplo, T6 é mais restritiva que T4.

Essa classificação é importante porque uma superfície quente pode inflamar uma mistura de gás ao redor mesmo que nenhuma chama escape do interior. Temperatura ambiente, dissipação de calor, exposição solar, eletrônica interna, carga de potência e posição de instalação podem afetar o desempenho térmico. O certificado deve ser verificado quanto à faixa de temperatura ambiente aprovada e a quaisquer limitações de instalação.

IP e classificações mecânicas como requisitos de apoio

Embora a classificação IP não seja o mesmo que proteção contra explosão, ela permanece importante em aplicações externas e industriais severas. IP66, IP67 ou classificações semelhantes podem ser exigidas quando o equipamento enfrenta chuva, lavagem, poeira, névoa salina ou forte contaminação industrial. Classificações IK, proteção contra corrosão, ferragens de aço inoxidável e revestimento de superfície também influenciam a confiabilidade de longo prazo.

Para dispositivos de comunicação como telefones de campo, caixas de chamada de emergência e estações de controle, a resistência ambiental afeta a usabilidade tanto quanto a segurança. Um dispositivo certificado que sofre entrada de água, contatos de teclado corroídos, cabo de monofone danificado, furos de alto-falante bloqueados ou etiquetas ilegíveis ainda pode falhar no objetivo operacional do projeto.

Onde equipamentos à prova de explosão são usados com frequência

Indústrias de processo e sites de energia

Equipamentos Ex d são comumente instalados em refinarias, estações compressoras de gás, instalações de GNL, plantas químicas, áreas de produção de tintas, terminais de combustível, zonas de armazenamento de solventes, sistemas de hidrogênio, plataformas offshore, locais de perfuração e áreas utilitárias perigosas. Esses ambientes podem conter gases inflamáveis durante operação normal, vazamentos anormais, manutenção, amostragem, carregamento ou liberação de emergência.

Dispositivos típicos incluem caixas de junção, estações locais de controle, botões de parada de emergência, luminárias, motores, transmissores de pressão, analisadores, telefones, sinalizadores, alto-falantes, caixas de CFTV e interfaces de alarme. Em muitos sistemas, o equipamento Ex d é combinado com outros conceitos de proteção, como Ex e, Ex i, Ex t ou pressurização, conforme o tipo de circuito e a classificação da área.

Comunicação e resposta de emergência em áreas perigosas

Comunicação de voz confiável é especialmente importante em áreas perigosas porque trabalhadores podem precisar relatar imediatamente vazamento, incêndio, ferimento, falha de equipamento, anormalidade de processo ou status de evacuação. Telefones celulares podem ser restritos, rádios podem ter limitações de cobertura e intercomunicadores comuns podem não ser certificados para zonas classificadas.

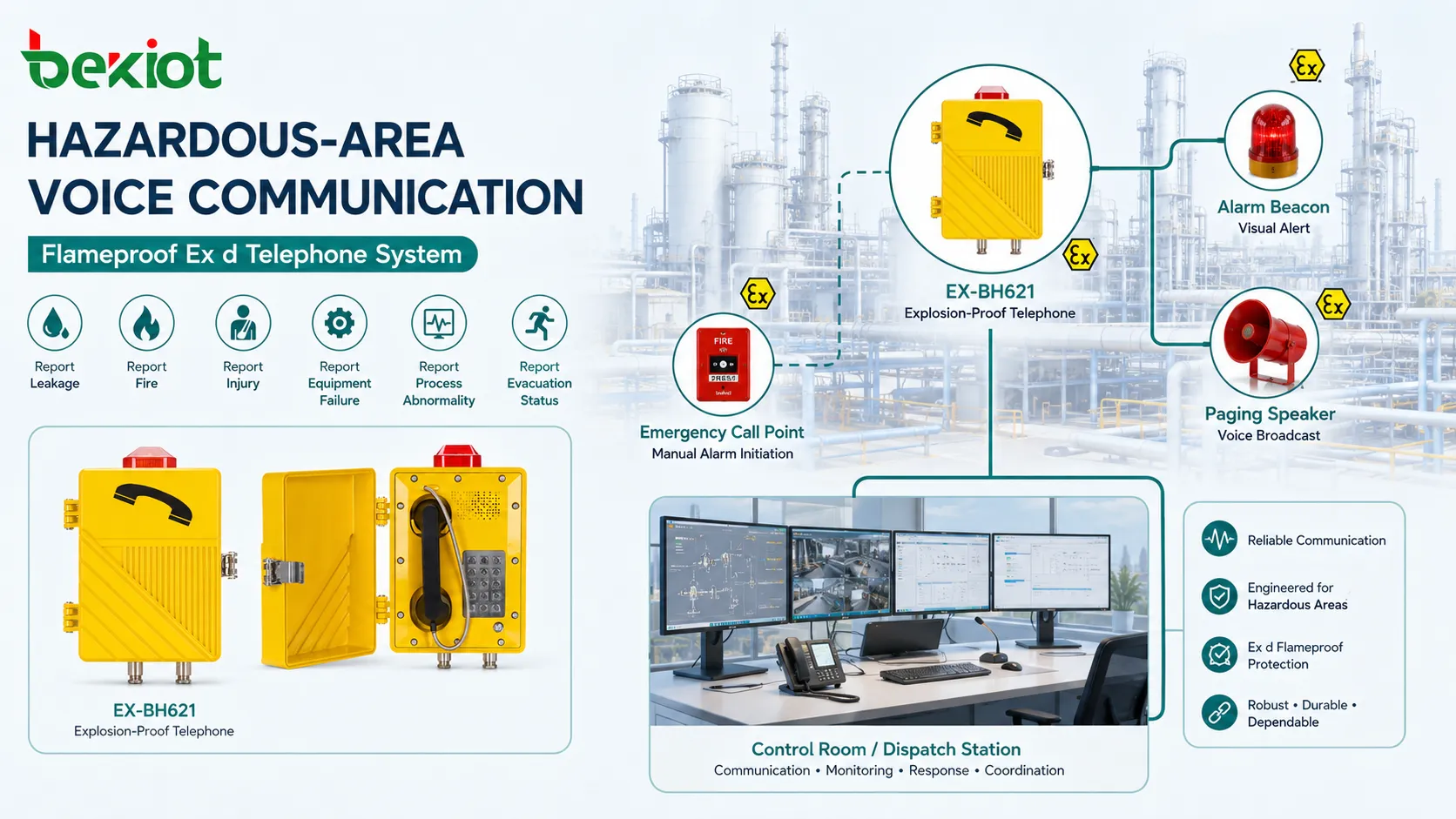

Para projetos de comunicação de voz em áreas perigosas, o telefone à prova de explosão EX-BH621 da Becke Telcom pode ser considerado quando pontos fixos certificados de chamada são exigidos para chamada de emergência, conexão com despacho ou comunicação entre campo e sala de controle em ambientes industriais.

Solução relacionada: sistema de caixas de chamada de emergência para locais críticos

Considerações de projeto e instalação

A classificação da área vem antes da seleção do produto

O ponto de partida correto não é o catálogo de produtos. É o desenho de classificação de áreas perigosas e a avaliação de risco. Engenheiros precisam saber se o local é Zona 0, Zona 1 ou Zona 2 para gás, ou Zona 20, Zona 21 ou Zona 22 para poeira. Também precisam identificar grupo de gás, classe de temperatura, condições ambientais, posição de montagem, rota de cabos, acesso para manutenção e requisitos operacionais.

Quando a classificação da área está clara, a marcação do equipamento pode ser comparada ao site. O produto selecionado deve atender ou exceder o nível de proteção exigido, grupo de gás, classe de temperatura, faixa ambiente, proteção contra ingresso e método de instalação. Se o mesmo dispositivo for instalado em diferentes zonas do local, cada posição deve ser verificada separadamente.

Prensa-cabos, entradas e acessórios fazem parte do sistema de segurança

Um invólucro Ex d certificado pode se tornar inseguro se for equipado com o prensa-cabo, plugue, redutor, respiro, adaptador, selo de conduíte ou interface de antena incorretos. Entradas de cabo devem ser certificadas para o mesmo conceito de proteção e adequadas ao tipo de cabo, grupo de gás, volume do invólucro e regras de instalação. Entradas não utilizadas devem ser fechadas com plugues certificados.

Falhas de projeto muitas vezes ocorrem nas interfaces, e não dentro do dispositivo principal. Por exemplo, um telefone à prova de explosão correto pode ser instalado com prensa-cabo não certificado, anel de vedação danificado, adaptador de rosca incorreto ou cabo que não corresponde ao projeto do prensa-cabo. A qualidade da instalação deve ser tratada como parte da conformidade, não como detalhe menor de campo.

Manutenção, inspeção e controle do ciclo de vida

A condição certificada deve ser preservada ao longo do tempo

Equipamentos Ex d devem ser inspecionados periodicamente para confirmar que invólucro, tampa, fixadores, entradas de cabo, vedações, caminhos de chama, etiquetas, aterramento e acessórios permanecem em condição segura. Corrosão, parafusos ausentes, tinta sobre caminhos de chama, visores trincados, prensa-cabos soltos, furos não autorizados e danos mecânicos devem ser tratados com seriedade.

Equipes de manutenção devem seguir as instruções do fabricante e as normas relevantes de inspeção para áreas perigosas. Práticas comuns de reparo podem não ser aceitáveis. Trocar um parafuso por peça parecida, repintar uma junta, polir incorretamente um caminho de chama ou perfurar um furo adicional por conveniência pode invalidar a certificação e aumentar o risco de ignição.

A documentação faz parte da conformidade

Um arquivo completo do projeto deve incluir certificados, folhas de dados, fotos de placas, desenhos de instalação, registros de prensa-cabos, relatórios de inspeção, registros de manutenção, histórico de reparos e quaisquer condições especiais de uso. Isso é especialmente importante para plantas com longa vida útil, vários contratados e equipamentos adicionados em fases.

Boa documentação também ajuda futuras atualizações. Quando uma planta se expande, muda produtos químicos de processo, adiciona comunicação em rede ou substitui dispositivos analógicos por sistemas baseados em IP, engenheiros podem revisar se os equipamentos Ex d existentes continuam adequados à área perigosa e aos requisitos operacionais atualizados.

Erros comuns de seleção

Supor que todos os equipamentos à prova de explosão são iguais

O termo “à prova de explosão” é frequentemente usado de forma ampla no marketing, mas equipamentos Ex certificados devem ser selecionados conforme os detalhes da marcação. Um dispositivo adequado para Zona 2 pode não ser aceitável em Zona 1. Um produto certificado para gases IIB pode não ser adequado para atmosferas IIC. Um dispositivo com classificação T4 pode não ser aceitável onde uma temperatura de ignição mais baixa exige T5 ou T6.

Outro erro é supor que um dispositivo certificado para gás cobre automaticamente poeira combustível. Áreas perigosas por poeira exigem sua própria classificação e abordagem de proteção, como Ex t por invólucro. Quando riscos de gás e poeira coexistem, a marcação completa deve cobrir o requisito real do local.

Ignorar a usabilidade depois da certificação

A certificação confirma o conceito de segurança, mas o equipamento ainda precisa funcionar para pessoas em condições reais. Para produtos de comunicação de campo, o monofone deve ser fácil de usar com luvas, o botão de chamada deve estar visível, a campainha deve ser audível, o cabo deve suportar movimento e o invólucro deve resistir a clima, produtos químicos, vibração e impacto.

Em sistemas de emergência, a usabilidade pode ser tão importante quanto a conformidade técnica. Um dispositivo seguro, mas difícil de encontrar, ouvir, operar ou manter, pode não apoiar o fluxo de resposta pretendido. Bons projetos combinam hardware certificado com sinalização clara, posicionamento lógico, procedimentos de sala de controle, planejamento de redundância e testes regulares.

Aplicações práticas em diferentes setores

Locais de petróleo, gás, química e petroquímica

Em refinarias, parques de tanques, plataformas de carregamento, unidades de mistura e áreas de produção química, invólucros Ex d protegem dispositivos de campo que devem permanecer disponíveis próximos a processos perigosos. Pontos de comunicação, chaves de controle, botões de alarme e indicadores locais podem ser colocados em locais estratégicos para que operadores relatem incidentes sem sair da zona de trabalho.

Esses sistemas frequentemente se conectam a salas de controle, sistemas de controle distribuído, redes de sonorização, plataformas de CFTV e procedimentos de parada de emergência. O objetivo não é apenas proteger dispositivos individuais, mas também apoiar uma cadeia rastreável de resposta a incidentes, desde a detecção em campo até a decisão de comando.

Transporte, utilidades e infraestrutura

Depósitos de combustível, salas de bombas de túneis, locais de geração de energia, estações de tratamento de águas residuais, terminais marítimos, instalações de armazenamento de energia por baterias e corredores de utilidades podem incluir áreas classificadas ou zonas perigosas localizadas. Equipamentos Ex d podem ser usados quando dispositivos elétricos ou de comunicação fixos precisam operar próximos a fontes de gás inflamável.

Nesses ambientes, projeto robusto, integração de rede estável, fluxo de emergência claro e longos intervalos de manutenção costumam ser decisivos. O equipamento deve ser avaliado não apenas pelo nível de certificação, mas também por sua adequação à arquitetura de comunicação e ao modelo de serviço do local.

Conclusão

O invólucro à prova de explosão Ex d é um conceito comprovado de proteção contra explosão para atmosferas perigosas com gás. Seu objetivo é conter uma ignição interna, controlar a transmissão de chama e impedir que a atmosfera explosiva ao redor seja inflamada. Porém, sua segurança depende de mais do que um invólucro resistente. Conformidade normativa, marcação correta, grupo de gás, classe de temperatura, EPL, entradas de cabo, qualidade de instalação, inspeção e documentação do ciclo de vida são todos importantes.

Para projetos industriais, a seleção Ex d deve sempre se basear na classificação do local e nos requisitos do sistema. Quando usado corretamente, o equipamento à prova de explosão pode apoiar uma operação mais segura em áreas perigosas, habilitando funções essenciais como controle, monitoramento, chamada de emergência, notificação de alarme e comunicação de campo.

Perguntas frequentes

Um invólucro Ex d pode ser perfurado no local se for necessária uma entrada de cabo extra?

Normalmente não. Adicionar furos ou modificar partes à prova de explosão certificadas pode invalidar a certificação, porque a resistência do invólucro, o caminho de chama e o arranjo das entradas foram testados como um projeto definido. Qualquer modificação deve ser feita apenas pelo fabricante ou por uma rota de certificação autorizada.

O aço inoxidável é sempre melhor que o alumínio para equipamentos à prova de explosão?

Nem sempre. Aço inoxidável pode ser preferido pela resistência à corrosão em áreas marítimas, químicas ou de lavagem, enquanto alumínio pode reduzir peso e custo. A escolha correta depende de certificação, grupo de gás, ambiente, exposição mecânica, sistema de revestimento e expectativas de manutenção.

Equipamento Ex d pode ser conectado a um switch de rede comum?

A arquitetura de rede deve ser avaliada pela localização da área. Se o switch estiver fora da área perigosa, equipamentos de campo certificados muitas vezes podem se conectar por cabeamento e entradas aprovados. Se equipamentos ativos de rede estiverem dentro de uma zona classificada, esse equipamento e seu invólucro devem ser adequados à zona e ao conceito de proteção.

Com que frequência equipamentos à prova de explosão devem ser inspecionados?

Intervalos de inspeção dependem do risco do local, ambiente, regulamentação, tipo de equipamento e histórico de manutenção. Plantas externas severas, atmosferas corrosivas, zonas de vibração e equipamentos de uso frequente normalmente exigem mais atenção do que áreas internas limpas. O plano de inspeção deve seguir regras locais e normas de manutenção de áreas perigosas.

A proteção Ex d torna o equipamento seguro para abertura energizada?

Não. Equipamentos à prova de explosão não devem ser abertos energizados em uma atmosfera perigosa, a menos que o certificado e o procedimento permitam isso especificamente. Muitos invólucros trazem avisos exigindo isolamento de energia e um período de espera antes da abertura.

Antenas sem fio podem ser adicionadas a um dispositivo à prova de explosão?

Somente se o arranjo da antena, passagem, prensa-cabo ou módulo de rádio estiver coberto pela certificação e pelas instruções de instalação. Adicionar uma antena não certificada ou perfurar uma porta de antena pode comprometer o conceito de proteção e deve ser evitado.
