Impedância é a oposição que um circuito elétrico apresenta à corrente alternada. Em sistemas práticos de comunicação e áudio, ela afeta como os sinais passam por cabos, alto-falantes, microfones, antenas, circuitos telefônicos, amplificadores, linhas de transmissão e interfaces eletrônicas. Quando a impedância está corretamente casada, mais energia útil chega à carga; quando está mal casada, podem ocorrer perda de sinal, reflexão, distorção, baixo volume, aquecimento, operação instável ou menor distância de transmissão.

Embora a impedância seja um conceito elétrico básico, ela se torna muito prática durante a implantação. Ajuda engenheiros a escolher cabos adequados, conectar alto-falantes com segurança, casar microfones e amplificadores, evitar sobrecarga de saídas, solucionar sinais fracos e manter sistemas de voz, paging, intercomunicação, rádio e comunicação industrial confiáveis.

Por que a impedância importa durante a implantação

Ela afeta a força do sinal e a estabilidade do sistema

Em um sistema de comunicação, cada parte conectada influencia o caminho do sinal. Um microfone envia um pequeno sinal a um pré-amplificador, uma saída de linha aciona um cabo, um amplificador alimenta um alto-falante e uma antena se liga ao transmissor por uma linha coaxial. Cada conexão possui uma faixa de impedância esperada; se o equipamento conectado não corresponder a essa faixa, o sinal pode ficar mais fraco, ruidoso ou instável.

Por isso, impedância não é apenas uma medição de laboratório; é um fator de implantação. Um sistema pode parecer correto no diagrama de fiação, mas ter mau desempenho em campo se o comprimento do cabo, a carga do alto-falante, a ligação dos terminais, o tap do transformador ou a impedância de entrada/saída estiverem incorretos.

Ajuda a evitar sobrecarga de equipamentos

Impedância incorreta pode criar corrente excessiva ou uma carga inadequada para um amplificador, transmissor ou circuito de saída. Por exemplo, conectar muitos alto-falantes de baixa impedância em paralelo pode reduzir a impedância total abaixo do que o amplificador consegue acionar com segurança, causando aquecimento, desligamento por proteção, distorção ou dano permanente.

Em projetos de campo, isso costuma ocorrer quando o sistema é ampliado sem recalcular a carga total. Adicionar alto-falantes, estender cabos, substituir dispositivos por modelos de outra especificação ou misturar equipamentos de sistemas diferentes sempre deve ser verificado contra a impedância ou potência permitida.

Como a impedância funciona em termos simples

Resistência, reatância e frequência

Resistência é oposição à corrente contínua, enquanto impedância se aplica à corrente alternada e aos circuitos de sinal. Ela inclui resistência e reatância. A reatância vem de capacitores e indutores e muda com a frequência. Por isso a impedância é escrita em ohms, mas nem sempre é igual a uma simples leitura de resistência em CC.

Um alto-falante marcado como 8 ohms, por exemplo, não mantém exatamente 8 ohms em todas as frequências. Sua impedância muda ao longo da faixa de áudio. Uma linha de transmissão ou sistema de antena também pode se comportar de modo diferente conforme frequência, tipo de cabo, qualidade do conector e condições de instalação.

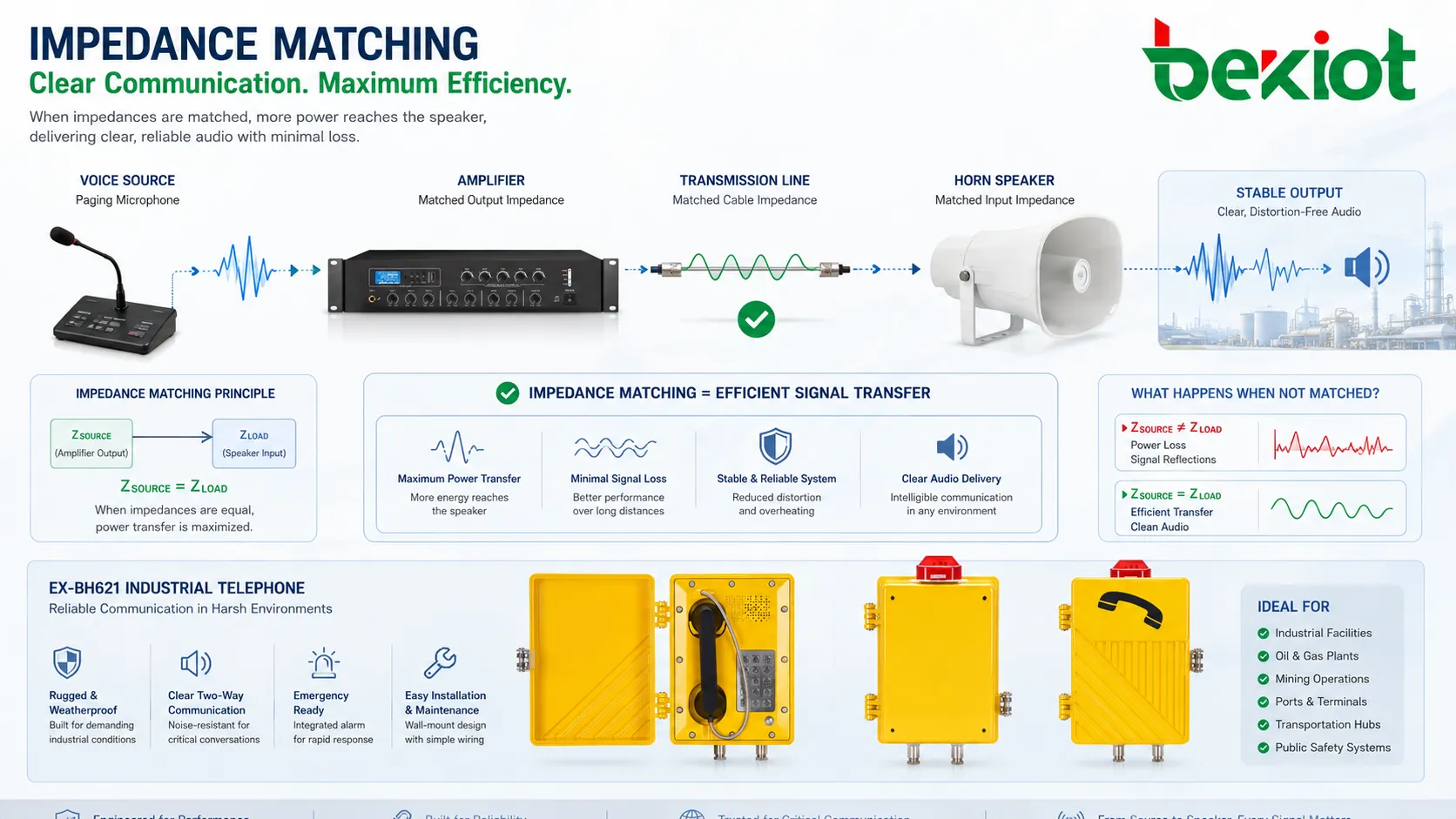

Casamento e ponteamento não são a mesma coisa

Em alguns sistemas, o objetivo é o casamento de impedância. Isso é comum em linhas de transmissão de RF e em certos projetos de distribuição de áudio, nos quais fonte, cabo e carga devem combinar para reduzir reflexões e maximizar a transferência de potência. Em outros sistemas, como muitas entradas de áudio modernas, usa-se ponteamento de impedância: a impedância de entrada é muito maior que a da fonte, permitindo transferência de tensão sem carregá-la excessivamente.

Entender o tipo de sistema é essencial. Aplicar uma única regra a todo circuito de áudio, telefone ou RF pode causar erros. Saída de alto-falante, entrada de microfone, entrada de nível de linha, sistema distribuído de 70V/100V e linha coaxial de antena exigem raciocínios diferentes de impedância.

Impedância não é apenas um número em uma ficha técnica. Ela descreve como um sinal real se comporta quando equipamento, cabo, frequência, distância e carga estão conectados.

Principais pontos a verificar em sistemas reais

Impedância de entrada e de saída

A impedância de entrada descreve quanta carga um dispositivo apresenta à fonte de sinal. A impedância de saída descreve como a fonte se comporta ao acionar uma carga conectada. Em sistemas de áudio e comunicação, a relação entre esses valores afeta nível, clareza, captação de ruído e compatibilidade.

Ao substituir equipamentos, engenheiros devem comparar as especificações de impedância do antigo e do novo dispositivo. Um equipamento com o mesmo conector ainda pode ter comportamento elétrico diferente. Isso é especialmente importante em microfones, interfaces telefônicas analógicas, amplificadores de paging, acessórios de rádio e circuitos de controle legados.

Impedância do cabo e qualidade de transmissão

Cabos não são apenas condutores. Eles têm capacitância, indutância, resistência, blindagem e impedância característica. Em trechos curtos e baixas frequências de áudio, alguns efeitos podem ser pequenos; em longas distâncias, sinais de alta frequência, sistemas RF, vídeo e dados, a impedância do cabo se torna muito mais importante.

Sistemas coaxiais costumam usar valores padrão, como 50 ohms ou 75 ohms, conforme a aplicação. Pares trançados e cabeamento de rede também têm impedância controlada. Usar o tipo de cabo errado pode aumentar reflexão, atenuação, suscetibilidade a ruído e instabilidade de conexão.

Impedância de carga e potência

A impedância de carga é crítica para alto-falantes, amplificadores e sistemas de áudio distribuído. Carga baixa exige mais corrente do amplificador; carga alta pode reduzir a potência de saída. Se o sistema não for projetado corretamente, a cobertura sonora pode ficar irregular ou o amplificador trabalhar fora da faixa segura.

Para sistemas de paging e sonorização, projetistas costumam usar distribuição de 70V ou 100V com transformadores para simplificar longos cabos e múltiplos alto-falantes. Nesse tipo de sistema, os taps de potência geralmente são mais importantes para cálculo de carga do que a impedância nominal do alto-falante isoladamente.

Benefícios de planejar corretamente a impedância

Desempenho de áudio e sinal mais previsível

O planejamento correto de impedância melhora a previsibilidade. Alto-falantes recebem a potência esperada, microfones entregam níveis úteis, antenas irradiam com mais eficiência e sinais de linha percorrem com menos perda. Isso aproxima o desempenho instalado do projeto planejado.

Para integradores, isso reduz ajustes repetidos após a instalação. Em vez de corrigir som fraco ou transmissão instável aumentando ganho, trocando dispositivos ou adicionando amplificadores, o sistema pode ser construído corretamente desde o início.

Menor risco de dano aos equipamentos

Um sistema com impedância de carga adequada coloca menos esforço em amplificadores, transmissores, drivers de saída e estágios de potência. Isso é importante para equipamentos de operação contínua, como amplificadores de paging, canais de áudio de despacho, repetidores de rádio, sistemas de chamada de emergência e interfaces de controle industrial.

A confiabilidade de longo prazo depende da carga elétrica e também da proteção ambiental. Mesmo dispositivos robustos podem falhar cedo se forem forçados repetidamente a acionar a carga errada ou trabalhar com calor elevado causado por impedância incorreta.

Diagnóstico e manutenção mais claros

Quando a impedância é documentada e medida corretamente, equipes de manutenção solucionam problemas com mais rapidez. Uma mudança repentina na impedância de linha pode indicar cabo rompido, entrada de água, conector solto, alto-falante danificado, curto-circuito, peça errada ou modificação de campo não autorizada.

Isso é especialmente útil em grandes edifícios, instalações industriais, locais de transporte, campi e sistemas de paging multizona. Em vez de verificar cada ponto às cegas, técnicos usam medições para reduzir a área provável da falha.

Dicas de manutenção para operação confiável

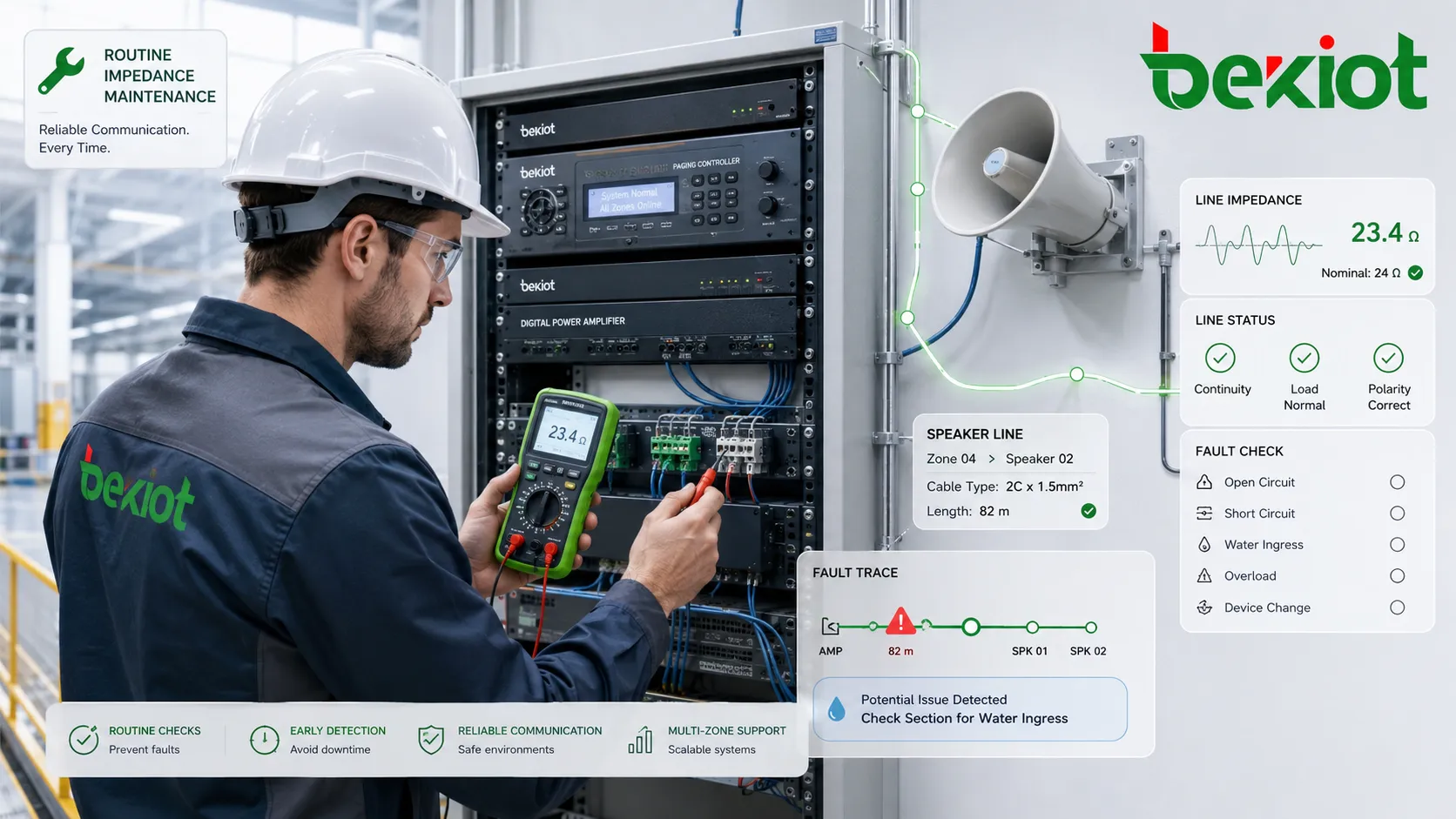

Meça antes e depois das mudanças

Toda expansão do sistema deve incluir verificação de impedância. Ao adicionar alto-falantes, trocar amplificadores, substituir microfones, estender cabos ou modificar linhas de antena, técnicos devem comparar os valores medidos com o requisito de projeto e a especificação do equipamento.

Esse passo simples evita muitas falhas comuns. É melhor encontrar uma condição de sobrecarga durante o comissionamento do que depois que o amplificador desligar durante um anúncio de emergência ou chamada de produção.

Mantenha registro de valores de referência

Um registro base é útil para manutenção futura. Após o comissionamento, técnicos podem registrar impedância das linhas de alto-falante, resultados de testes de cabo, medições RF, cálculos de carga do amplificador e ajustes de entrada/saída. Inspeções futuras podem comparar novas leituras com essa referência.

Se o valor mudar significativamente, a equipe pode investigar antes que usuários relatem áudio ruim ou falhas intermitentes. É uma forma prática de passar do reparo reativo para a manutenção preventiva.

Verifique conectores, umidade e corrosão

Muitas falhas relacionadas à impedância são causadas por problemas físicos de instalação. Terminais soltos, conectores oxidados, água em caixas de junção, isolamento de cabo danificado, cabo esmagado, adaptadores errados e blindagem ruim podem alterar o comportamento do circuito.

Sistemas externos e ambientes industriais exigem atenção especial. Umidade e corrosão podem não causar falha completa imediatamente, mas podem criar gradualmente caminhos de fuga, ruído intermitente e leituras instáveis de impedância.

Não misture equipamentos sem recalcular

Misturar dispositivos com especificações diferentes pode criar problemas ocultos. Substituir um alto-falante por modelo de menor impedância pode mudar a carga total; adicionar ramal paralelo pode reduzir a impedância abaixo do limite seguro; instalar antena ou coaxial incompatível pode reduzir a eficiência RF.

Antes de equipes de campo substituírem peças, o procedimento de manutenção deve definir modelos aprovados, especificações, taps, tipos de cabo e requisitos de teste. Isso evita degradação gradual do sistema após muitos pequenos reparos.

Aplicações em sistemas de comunicação e elétricos

Sonorização pública e sistemas de paging

Em sistemas de sonorização pública e paging, a impedância afeta carga do amplificador, volume dos alto-falantes, distância do cabo e confiabilidade de zonas. Sistemas de baixa impedância são comuns em trechos curtos ou áudio local, enquanto 70V/100V é comum para paging distribuído em grandes locais.

O cálculo correto de carga garante que o amplificador possa alimentar todos os alto-falantes conectados sem sobrecarga. Também ajuda a equilibrar a cobertura sonora em escritórios, oficinas, corredores, plataformas, armazéns e áreas externas.

Intercomunicadores, telefones de emergência e áudio de despacho

Sistemas de intercomunicação e emergência incluem microfones, alto-falantes, monofones, amplificadores, interfaces analógicas e às vezes longos cabos. A compatibilidade de impedância ajuda a manter clareza da fala, volume estável e comunicação bidirecional confiável.

Em ambientes de despacho, um terminal mal casado pode gerar áudio baixo, eco ou ruído que dificulta a compreensão do operador. Por isso, o caminho de áudio deve ser verificado desde o dispositivo de campo até a plataforma da sala de controle.

Sistemas RF, antenas e rádio

Sistemas RF são muito sensíveis ao casamento de impedância. Transmissores, cabos coaxiais, conectores, divisores, protetores contra surtos e antenas devem ser escolhidos e instalados conforme a impedância necessária. Descasamento pode causar potência refletida, menor cobertura, VSWR alto e estresse adicional no transmissor.

A inspeção regular de conectores, aterramento, vedação contra água e condição da antena é importante. Um pequeno problema de conector pode causar grande impacto em frequências de rádio.

Linhas telefônicas e interfaces legadas

Sistemas telefônicos tradicionais e interfaces analógicas dependem da impedância de linha para equilíbrio de áudio e sinalização correta. Má adaptação pode causar eco, áudio fraco, diafonia ou detecção instável. Isso continua relevante quando circuitos analógicos se conectam a gateways modernos, PBX, gravadores ou plataformas de despacho.

Durante a migração de sistemas analógicos para IP, engenheiros não devem verificar apenas protocolos. Também devem validar impedância de portas analógicas, comprimento da linha, condição da fiação e nível de áudio para garantir operação estável.

Erros comuns a evitar

Usar resistência CC como único julgamento

Uma leitura de resistência com multímetro ajuda a encontrar circuitos abertos ou curtos, mas não descreve totalmente a impedância na frequência de operação. Alto-falantes, transformadores, cabos e antenas podem se comportar de modo diferente com sinais reais de áudio ou RF.

Para diagnóstico preciso, técnicos devem usar o método adequado ao tipo de sistema. Medidores de impedância de alto-falante, analisadores de áudio, testadores de linha e analisadores de antena fornecem informações mais úteis que uma simples verificação de resistência CC em muitos casos.

Ignorar comprimento e rota do cabo

Um circuito que funciona em uma bancada curta pode falhar em uma rota longa. Resistência, capacitância, blindagem, aterramento e proximidade com linhas de potência podem afetar o resultado final.

Boas práticas incluem escolher cabos corretos, etiquetar claramente, separar de linhas de alta potência quando necessário, terminar com proteção contra intempéries e testar no comprimento final instalado, não apenas na sala de equipamentos.

Conclusão

Impedância é um conceito prático de implantação e manutenção em sistemas de comunicação, áudio, RF, telefonia e eletrônica industrial. Ela influencia transferência de sinal, carga do equipamento, clareza de áudio, distância de transmissão, precisão do diagnóstico e confiabilidade de longo prazo.

Para projetos bem-sucedidos, a impedância deve ser considerada no projeto, instalação, expansão e manutenção. Ao casar equipamentos corretamente, calcular cargas, escolher cabos adequados, registrar medições base e testar após mudanças, engenheiros constroem sistemas mais estáveis, claros e fáceis de manter.

Perguntas frequentes

Por que um alto-falante marcado como 8 ohms não mede exatamente 8 ohms com multímetro?

O valor de 8 ohms é uma impedância nominal para operação de áudio, não uma resistência CC fixa. O multímetro mede resistência em corrente contínua, geralmente menor que a impedância nominal, e não mostra o comportamento do alto-falante em toda a faixa de áudio.

Impedância incorreta pode causar falhas intermitentes em vez de falha imediata?

Sim. Alguns problemas aparecem apenas quando o volume aumenta, a temperatura muda, a umidade entra em uma emenda ou vários dispositivos operam juntos. Isso pode causar distorção, desligamento, ruído ou transmissão instável de forma intermitente.

Impedância mais alta é sempre mais segura para o equipamento?

Nem sempre. Uma carga mais alta pode reduzir a corrente, mas também pode diminuir a potência disponível ou prejudicar a transferência em sistemas que exigem casamento. O valor correto depende do projeto do equipamento e da aplicação.

Qual ferramenta é normalmente usada para testar impedância de linha de alto-falantes?

Normalmente usa-se um medidor dedicado de impedância de linha de alto-falantes, pois ele testa o circuito de forma mais relevante para sistemas de áudio do que um medidor simples de resistência CC. Em sistemas 70V/100V, também se deve verificar a carga total em watts e os taps dos transformadores.

Problemas de impedância podem afetar a qualidade da gravação de áudio?

Sim. Se um microfone, interface de linha ou caminho de áudio telefônico estiver mal casado, o sinal gravado pode ser fraco, ruidoso, distorcido ou desequilibrado, reduzindo sua utilidade para revisão, treinamento ou análise de incidentes.

A impedância deve ser verificada na manutenção preventiva?

Sim. Verificações periódicas podem revelar degradação de cabos, entrada de água, conexões soltas, substituições erradas, falha de alto-falante ou mudança de carga antes que usuários percebam baixo desempenho. Valores de referência do comissionamento tornam essas verificações muito mais úteis.
