Um rádio bidirecional normalmente se comunica com outro rádio por meio de um canal ou grupo de conversação. Um telefone funciona de forma diferente: o usuário informa um número de destino, o sistema de comutação interpreta esse número e a rede estabelece uma chamada ponto a ponto. Portanto, conectar esses dois métodos de comunicação exige mais do que simplesmente interligar suas interfaces de áudio.
Uma solução prática de rádio para telefone precisa responder a três perguntas: como o usuário do rádio informa um número telefônico, como esse número se transforma em uma chamada e como uma conversação de rádio semidúplex é coordenada com uma conexão telefônica full duplex. Dependendo do sistema de rádio, essas funções podem já existir dentro de uma rede troncalizada digital ou ser adicionadas por meio de um gateway de rádio para SIP.
A discagem começa pela sinalização
Antes de considerar gateways ou redes IP, é útil entender o que a discagem telefônica realmente faz. A discagem não cria diretamente um caminho de voz. Sua primeira função é informar ao sistema de comunicação qual destino o chamador deseja alcançar.
As primeiras redes telefônicas dependiam de operadores que conectavam as chamadas manualmente. Mais tarde, os telefones de disco introduziram a discagem por pulsos, em que cada dígito era representado por uma quantidade específica de interrupções elétricas. Ao discar o número 5, por exemplo, eram gerados cinco pulsos que a central contava e interpretava.

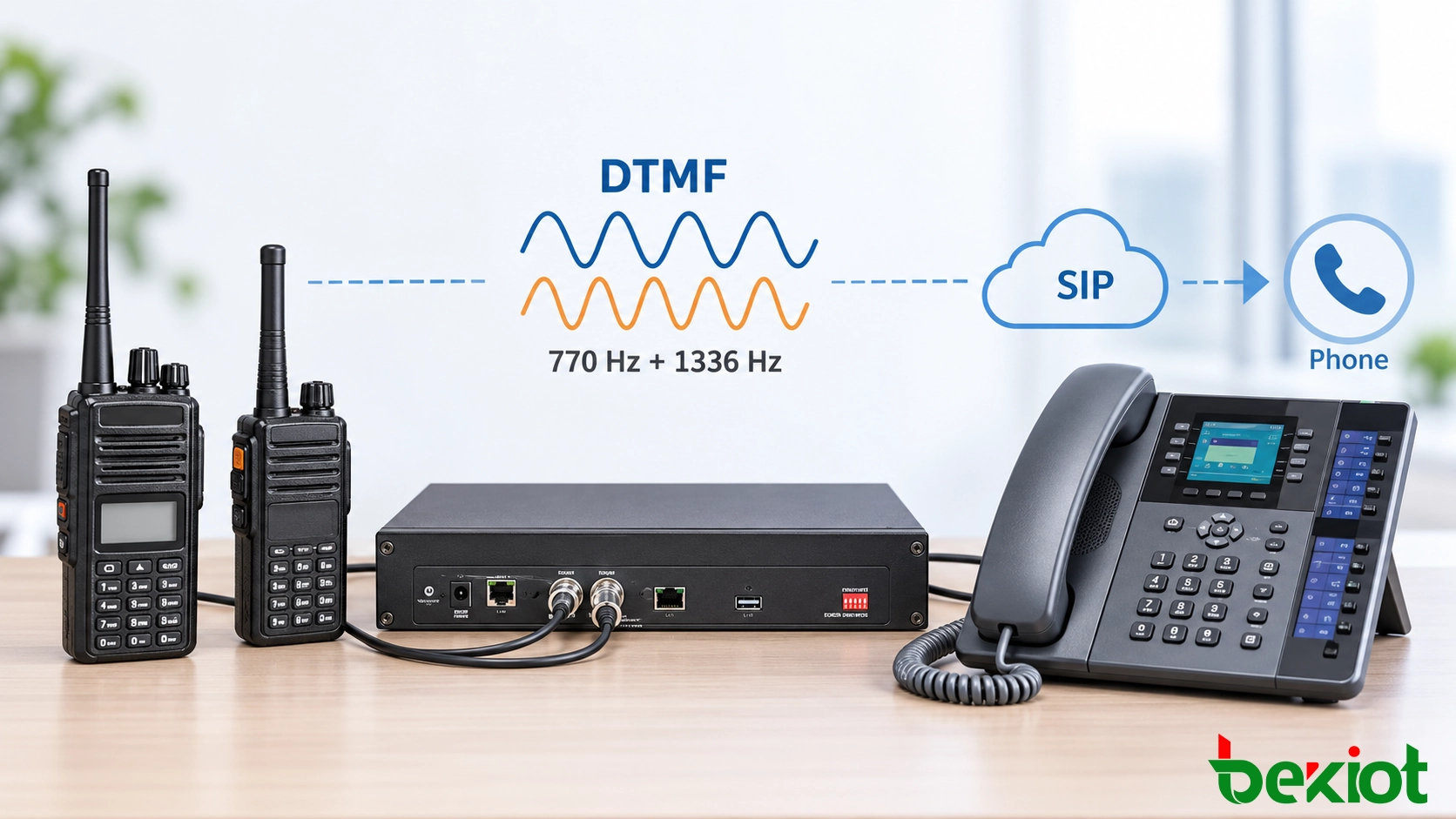

Uma grande mudança ocorreu em 1963, quando a Bell Labs introduziu a sinalização multifrequencial de dois tons, conhecida como DTMF. Em vez de gerar pulsos, cada tecla produz duas frequências simultaneamente: uma de um grupo de baixa frequência e outra de um grupo de alta frequência.
Ao pressionar o número 5, por exemplo, são produzidos simultaneamente 770 Hz e 1336 Hz. Como cada tecla usa um par de frequências exclusivo, um receptor DTMF consegue identificar os dígitos de forma rápida e confiável.
A telefonia IP moderna utiliza SIP para estabelecer chamadas, mas o DTMF continua importante em muitos sistemas de comunicação. Em uma aplicação de rádio para telefone, o DTMF pode criar a ponte entre o teclado do rádio e o ambiente de numeração telefônica. O rádio gera os dígitos, o sistema de integração os detecta e, em seguida, esses dígitos são utilizados para criar a chamada SIP necessária.
Dois ambientes de rádio exigem abordagens diferentes
Nem todo sistema de rádio precisa da mesma arquitetura. A primeira decisão de projeto é identificar se a interconexão telefônica já é suportada pela infraestrutura de rádio ou se precisa ser adicionada externamente.
Redes de rádio troncalizadas
Tecnologias digitais troncalizadas como PDT, DMR Trunking e TETRA podem oferecer funções de interconexão telefônica por meio de sua infraestrutura de núcleo de rede. Dependendo da configuração do sistema, interfaces telefônicas ou funções de interoperação podem já permitir que usuários autorizados do rádio disquem destinos telefônicos.
Nesse ambiente, a comunicação de rádio para telefone pode funcionar como um serviço nativo. O terminal de rádio envia as informações de discagem para a rede troncalizada e a rede realiza o roteamento até o sistema telefônico. Portanto, um gateway de rádio externo adicional pode não ser necessário.
Sistemas de rádio convencionais
Rádios analógicos convencionais, rádios digitais independentes, rádios móveis e muitas estações base não possuem um núcleo de comutação telefônica por trás deles. Eles se comunicam em canais atribuídos, mas não têm um método direto para gerar uma chamada SIP para um IP PBX.
É nesse ponto que uma camada de integração de rádio para SIP se torna necessária. Um gateway se conecta ao equipamento de rádio por meio de interfaces adequadas de áudio e controle. O áudio do rádio pode então ser transportado pela rede IP, enquanto PTT e os sinais de controle relacionados são coordenados separadamente.
A vantagem dessa abordagem é que a rede de rádio existente não precisa ser redesenhada apenas porque a conectividade telefônica passou a ser necessária. Os rádios podem continuar usando suas frequências, canais e procedimentos operacionais já estabelecidos, enquanto o gateway adiciona acesso ao ambiente de comunicação SIP.
O que o terminal de rádio precisa suportar
A possibilidade de conectar o áudio do rádio a uma plataforma telefônica não significa automaticamente que qualquer rádio possa discar números arbitrários. O próprio terminal precisa oferecer uma forma prática para o usuário enviar as informações de destino.
Para a discagem direta de números, duas capacidades são especialmente importantes.
Entrada do número: o usuário precisa de um teclado ou outra interface que permita inserir um número de destino.
Transmissão DTMF: o rádio deve ser capaz de gerar tons DTMF que possam ser detectados pelo sistema de integração.
Se um rádio possui as duas capacidades, o usuário pode potencialmente inserir diferentes números telefônicos de acordo com as permissões de discagem configuradas no sistema.
Um rádio sem teclado também pode participar da comunicação telefônica. O modelo operacional simplesmente muda. O rádio pode receber uma linha direta predefinida, um ramal fixo ou um destino de chamada pré-configurado. Pressionar uma tecla programada ou iniciar um procedimento de chamada definido pode estabelecer a conexão sem exigir que o usuário de campo digite o número completo.
Essa diferença é importante durante o projeto do sistema. Um projeto não deve especificar discagem irrestrita de rádio para telefone se os terminais reais de campo não forem capazes de suportar a interação necessária do usuário.
Dos dígitos DTMF para uma chamada SIP

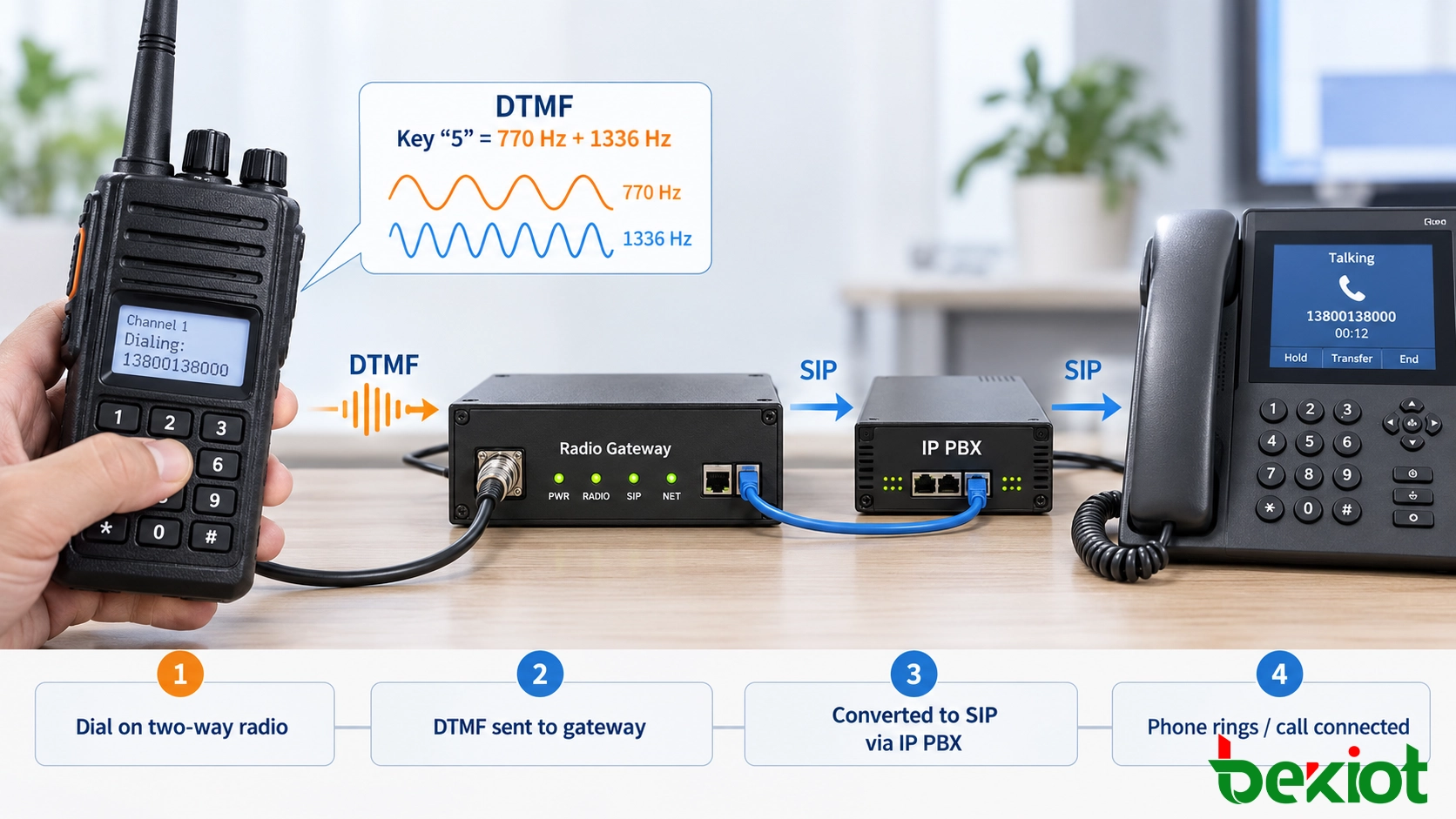

A forma mais útil de entender a solução é acompanhar uma chamada do início ao fim. Considere um operador de campo que deseja entrar em contato com um ramal de escritório a partir de um rádio convencional.
O usuário informa o destino. O rádio gera os tons DTMF correspondentes ao número telefônico.
Os dígitos são detectados. O sistema de integração monitora o áudio do rádio, identifica a sequência DTMF e reúne o número necessário.
Uma chamada telefônica é criada. O número coletado é convertido na sinalização exigida pelo ambiente SIP. Em seguida, um SIP INVITE pode ser enviado para um IP PBX, comutador por software ou plataforma de comunicações unificadas.
A plataforma aplica seu plano de discagem. O sistema SIP determina se o destino é um ramal interno, outro serviço de comunicação ou uma rota telefônica externa autorizada.
A parte chamada atende. Depois que a chamada é aceita, uma sessão de mídia RTP transporta a voz entre o lado SIP e o ponto de integração do rádio.
O controle de fala continua durante a chamada. O sistema de integração gerencia a transmissão e a recepção do rádio para que o usuário do telefone e o usuário do rádio possam falar alternadamente.
Para o operador, o processo pode se parecer com uma chamada telefônica normal: inserir um número, aguardar a conexão e começar a falar. Tecnicamente, porém, vários processos distintos de sinalização e mídia estão sendo coordenados em segundo plano.
Por que o controle de fala é mais complexo do que a discagem
Estabelecer a chamada SIP é apenas parte do problema. Usuários de rádio e telefone normalmente não se comunicam da mesma maneira.

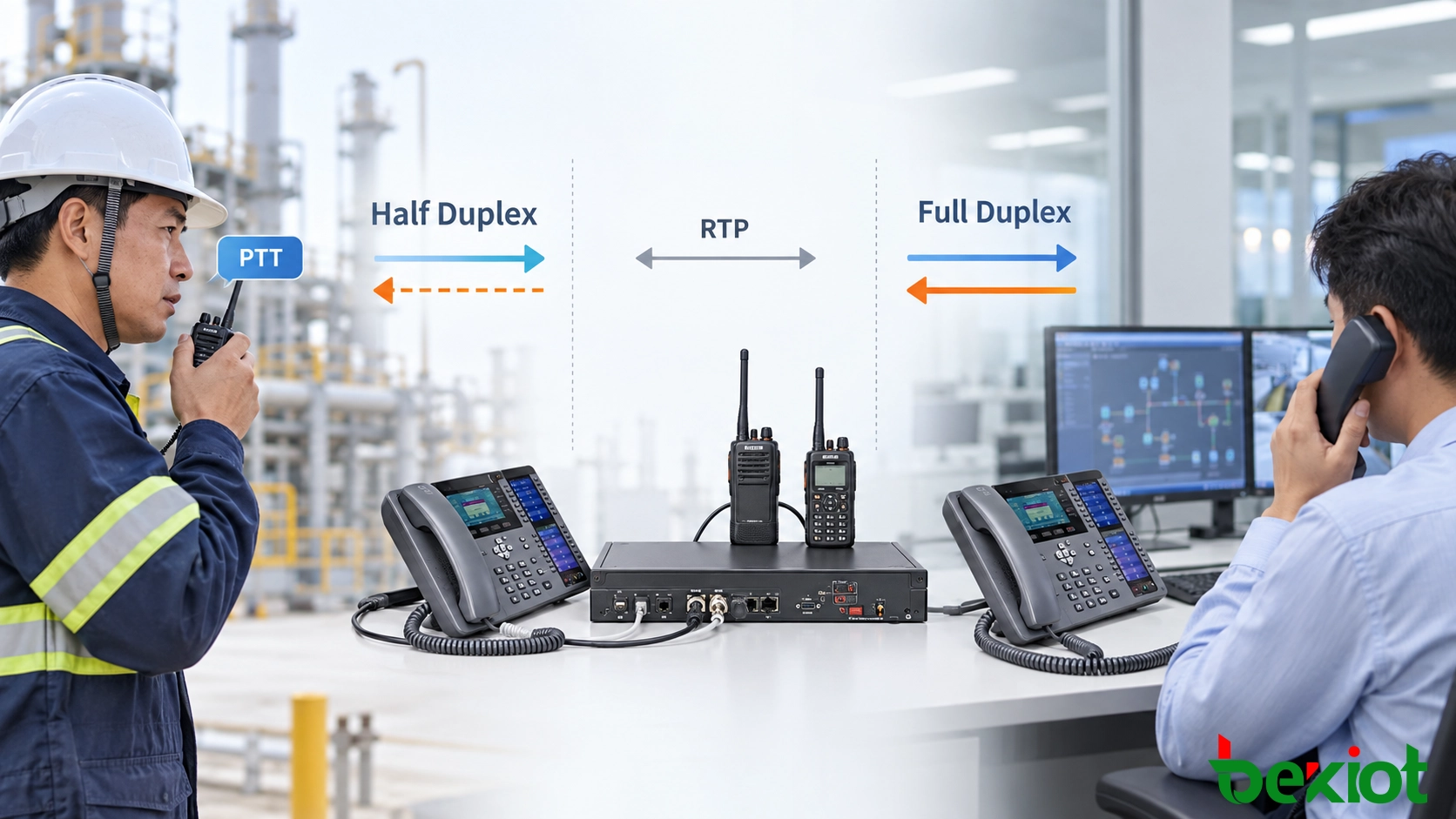

Uma conversa telefônica geralmente é full duplex. As duas partes podem transmitir e receber áudio ao mesmo tempo. Um canal convencional de rádio bidirecional normalmente é semidúplex. Um lado transmite enquanto o outro escuta, e a direção muda de acordo com a operação do PTT.
Portanto, a camada de integração precisa controlar quando o áudio do telefone é transmitido para o canal de rádio e quando o lado do rádio pode transmitir de volta para o usuário do telefone.
O controle PTT é central nesse processo. Dependendo do equipamento de rádio e da arquitetura, o sistema pode usar controle PTT físico, detecção de portadora, informações COR/COS, VOX, detecção de atividade de voz ou outros métodos de sinalização para gerenciar o caminho do rádio.
A temporização correta é importante. Se o lado telefônico ocupar continuamente o caminho de transmissão do rádio, o usuário de campo pode não ter oportunidade de transmitir. Se a ativação ou liberação do PTT for muito lenta, o início ou o final das frases faladas pode ser cortado.
Por esse motivo, a qualidade de áudio por si só não deve ser usada para avaliar se uma integração de rádio para telefone foi bem-sucedida. O comportamento do controle de fala, o atraso de comutação e os procedimentos operacionais do usuário são igualmente importantes.
A direção da chamada deve acompanhar o fluxo de trabalho
Permitir tecnicamente que um rádio de campo insira números telefônicos arbitrários nem sempre significa que esse seja o melhor método operacional. Em muitos ambientes industriais e de comando, o pessoal de campo usa rádio justamente porque a comunicação precisa permanecer rápida e simples.
Exigir que um operador ative a função correta do rádio, digite vários números, aguarde o estabelecimento da chamada e depois gerencie o PTT pode adicionar etapas desnecessárias. Por isso, a direção da chamada deve ser definida de acordo com o fluxo de trabalho real.
Uma equipe de manutenção, por exemplo, pode precisar falar apenas com um único ramal da sala de controle. Nesse caso, uma linha direta predefinida pode ser mais eficiente do que a discagem irrestrita. Um operador de despacho, por outro lado, pode precisar de acesso telefônico a vários canais de rádio e se beneficiar de ramais de canal definidos no IP PBX.
O acesso do telefone para o rádio costuma ser especialmente prático. Um usuário de escritório pode discar um ramal atribuído a um recurso de rádio. O sistema de comunicação então estabelece a conexão com o canal necessário sem exigir que o usuário do rádio em campo disque qualquer número.
Um projeto maduro pode suportar vários métodos ao mesmo tempo:
discagem pelo teclado do rádio para destinos telefônicos autorizados;
chamada de linha direta com uma tecla a partir de terminais de rádio selecionados;
ramais telefônicos mapeados para canais de rádio individuais;
interconexão entre rádio e telefone controlada pelo operador de despacho;
rotas de emergência predefinidas para cenários operacionais críticos.
O objetivo não é fazer um rádio se comportar exatamente como um telefone. É oferecer aos usuários o caminho prático mais curto até a pessoa ou o recurso de comunicação de que precisam.
Canais compartilhados mudam o significado de uma chamada telefônica
Outra consideração importante é a privacidade. Uma chamada telefônica normalmente é entendida como comunicação entre dois pontos finais. Um canal de rádio convencional é um recurso de comunicação compartilhado.
Se o áudio telefônico for transmitido para um canal de rádio convencional, outros rádios que estejam monitorando esse canal também poderão receber a conversa. Da mesma forma, transmissões de outros usuários autorizados no canal podem entrar na chamada telefônica conectada.
Esse comportamento não é necessariamente uma falha. Em ambientes operacionais como manutenção, segurança ou resposta a emergências, a consciência compartilhada do grupo pode ser útil. No entanto, isso precisa ser considerado quando as conversas telefônicas contêm informações confidenciais ou pessoais.
Sistemas de rádio digital podem oferecer chamadas individuais ou privadas quando suportadas pela rede e pelos terminais. Sistemas convencionais podem exigir canais separados, roteamento controlado ou políticas operacionais para manter diferentes tipos de comunicação separados.
Portanto, as permissões de numeração devem ser projetadas juntamente com a política dos canais de rádio. Simplesmente permitir que todos os canais liguem para todos os destinos telefônicos pode criar problemas tanto de segurança quanto de operação.
Planejamento da solução antes da implantação
Um projeto de rádio para telefone deve começar pelo fluxo de comunicação, e não pelos dispositivos individuais. A equipe de engenharia primeiro precisa entender o que se espera que os usuários façam.
Questões importantes incluem:
Quais usuários de rádio precisam iniciar chamadas telefônicas?
Seus rádios possuem teclados numéricos?
Os terminais conseguem gerar sinalização DTMF utilizável?
Os usuários devem poder discar números arbitrários ou apenas destinos predefinidos?
Quais canais de rádio precisam de acesso telefônico?
O sistema de rádio existente já suporta interconexão telefônica?
As chamadas permanecerão internas ao IP PBX ou alcançarão redes telefônicas externas?
Como o controle PTT e a detecção de atividade do rádio devem funcionar?
O áudio telefônico deve estar disponível para todo o canal de rádio ou apenas para usuários selecionados?
As condições da rede também devem ser avaliadas. A sinalização SIP e a mídia RTP dependem do caminho IP entre o ponto de integração e a plataforma de comunicação. Latência excessiva, perda de pacotes ou conectividade instável podem afetar o estabelecimento da chamada, a qualidade de voz e a temporização do controle de fala.
Antes do comissionamento, o projeto deve testar os dois sentidos da comunicação. Os testes devem incluir precisão da discagem, estabelecimento de chamada, comutação PTT, corte da primeira palavra, encerramento da chamada, bloqueio de destinos não autorizados e recuperação após uma interrupção temporária da rede.
O resultado deve ser um método operacional que pareça natural tanto para usuários de campo quanto para usuários de escritório. Um sistema tecnicamente conectado não é suficiente se o procedimento de chamada continuar complexo demais para o uso diário.
Perguntas frequentes
Um rádio pode ligar para um telefone celular externo?
Sim, desde que a plataforma telefônica conectada tenha uma rota autorizada para a rede móvel ou para a rede telefônica pública. A conexão de rádio para SIP fornece acesso à plataforma telefônica, enquanto o IP PBX ou o serviço de telecomunicações determina se o número externo solicitado pode ser alcançado.
O mesmo canal de rádio pode ter seu próprio ramal SIP?
Sim. Um recurso de rádio pode ser associado a um ramal dedicado ou a uma regra de roteamento. Isso permite que usuários de telefone ou outros terminais SIP alcancem um canal de rádio específico por meio de um número previsível.
Vários rádios podem compartilhar uma conexão telefônica?
Podem, quando esses rádios operam no mesmo canal compartilhado ou recurso de conversação. Nesse caso, a conexão telefônica passa efetivamente a fazer parte da conversa do canal. Projetos que exigem comunicação individual devem utilizar uma arquitetura que suporte recursos de rádio separados ou chamadas individuais.
Chamadas de rádio para telefone podem ser gravadas?
Sim, se a plataforma de comunicação ou o sistema de gravação receber a mídia SIP/RTP necessária. O projeto de gravação também deve considerar qual direção da chamada precisa ser registrada e quaisquer requisitos aplicáveis de privacidade ou conformidade.
O DTMF precisa sempre ser transmitido como um tom audível?
Não necessariamente. Diferentes partes do caminho de comunicação podem tratar as informações de dígitos de maneiras diferentes. O DTMF pode se originar como áudio no lado do rádio e depois ser representado por sinalização compatível com SIP dentro do ambiente IP. O método exato depende do projeto de integração.
O que acontece se um usuário de rádio inserir um número não autorizado?
A plataforma telefônica pode aplicar restrições do plano de discagem, permissões de usuário ou regras de destino. Isso permite que usuários de rádio alcancem ramais autorizados enquanto bloqueia números internacionais, de tarifa premium ou outros destinos não autorizados.
Portanto, um rádio bidirecional pode ligar para um número telefônico quando todo o caminho de comunicação suporta três funções essenciais: o rádio consegue fornecer as informações de destino, a camada de integração consegue traduzir essas informações em sinalização telefônica e o sistema consegue coordenar a comunicação de rádio baseada em PTT com a sessão de mídia telefônica.
A implantação mais eficiente não tenta transformar cada rádio em um telefone convencional. Em vez disso, utiliza DTMF, roteamento SIP e interconexão controlada de rádio para fornecer o acesso telefônico específico de que usuários de campo, operadores de despacho e equipes de sala de controle realmente precisam.
