Chamar um dispositivo IECEx de “à prova de explosão” não está errado, mas ignora o que o certificado realmente prova. O IECEx é uma estrutura internacional de avaliação da conformidade que confirma que o equipamento não se tornará uma fonte de ignição em uma atmosfera inflamável — não apenas por causa de um invólucro pesado, mas por meio de uma série de conceitos de proteção: invólucros antideflagrantes que contêm uma explosão, circuitos intrinsecamente seguros que nunca produzem faíscas, salas pressurizadas que impedem a entrada de gás e muito mais. Se você já olhou para uma marcação como Ex db IIC T4 Gb e se perguntou qual parte dela mantém as pessoas vivas, este artigo é para você.

Para qualquer pessoa que especifica equipamentos em petróleo e gás, processamento químico, manuseio de grãos ou fábricas com poeira, o IECEx é a linguagem comum que transforma um monte de regras nacionais em uma única promessa testável. Mas a promessa só se mantém quando a marcação completa é lida, a zona corresponde, o limite de temperatura é respeitado e os detalhes da instalação não são negligenciados. Vamos percorrer o que o sistema realmente faz — e onde estão as verdadeiras armadilhas.

Por que

A razão pela qual o IECEx ainda domina as conversas de aquisição é simples: quando uma única fonte de ignição pode paralisar uma plataforma ou esvaziar uma planta, você não aposta em um folheto de vendas. O IECEx oferece às equipes de projeto uma forma estruturada de confiar em um dispositivo — revisão de projeto em relação às normas IEC 60079, auditorias de qualidade de produção e um certificado que pode ser rastreado até um laboratório de ensaios acreditado. Não é um rótulo “único e pronto”; é uma referência viva na qual instaladores, inspetores e equipes de manutenção se apoiam.

Em projetos globais onde os equipamentos cruzam fronteiras e as cadeias de suprimentos misturam fabricantes, essa linguagem comum evita o tipo de incompatibilidade que só aparece durante uma parada ou, pior, após um incidente. Ela também abrange mais do que hardware: o esquema IECEx inclui instalações de serviço e competência de pessoal, o que significa que a habilidade da oficina de reparo é avaliada tão seriamente quanto o próprio invólucro.

Fundamentos

Em sua essência, o IECEx é um sistema de avaliação da conformidade construído em torno da família IEC 60079. Ele não dita um único método de proteção; fornece um livro de regras para à prova de chama (Ex d), segurança intrínseca (Ex i), segurança aumentada (Ex e), pressurização (Ex p), encapsulamento (Ex m), proteção contra poeira por invólucro (Ex t) e vários outros. Cada conceito de proteção aborda o risco de ignição de forma diferente, e o certificado informa exatamente qual foi usado — e sob quais premissas.

É por isso que a expressão “certificação à prova de explosão” pode enganar. Um dispositivo certificado para proteção contra poeira via Ex t não é “à prova de explosão” no sentido antideflagrante; é uma estratégia completamente diferente. O verdadeiro valor do IECEx é que ele força o fabricante a declarar a filosofia de proteção de maneira padronizada e auditável, para que o engenheiro que recebe saiba exatamente com o que está contando.

Certificação

Obter um certificado IECEx não é um exercício burocrático. O processo reúne uma avaliação técnica, ensaios de tipo em relação às normas IEC 60079 relevantes, uma auditoria de qualidade de produção na fábrica e vigilância contínua. Dois documentos se tornam fundamentais: o Relatório de Ensaios Ex (ExTR), que captura os dados de laboratório, e o Certificado de Conformidade (CoC), que lista publicamente o modelo aprovado, o fabricante, a cadeia exata de marcação e quaisquer condições de uso.

Quando um contratante pede o “certificado IECEx”, ele na verdade está pedindo o CoC — e especificamente a variante do modelo que aparecerá no local. O sistema também se conecta a normas de instalação e inspeção como IEC 60079‑14 (projeto e montagem) e IEC 60079‑17 (inspeção e manutenção), porque um dispositivo certificado instalado com o prensa-cabo errado ou um tampão obturador não aprovado pode perder sua integridade de proteção antes mesmo de ser energizado.

Marcações

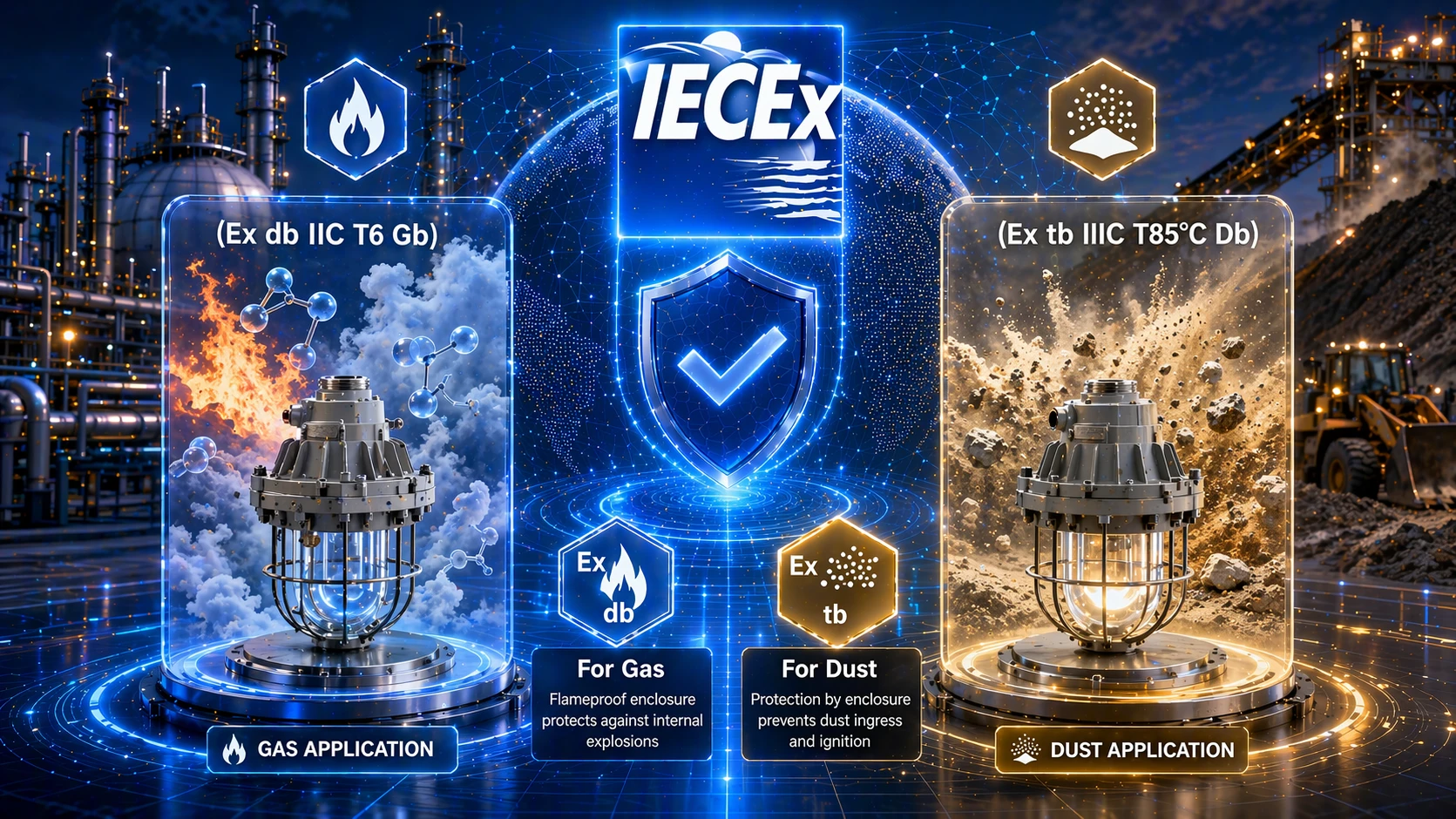

A cadeia de marcação é a ponta afiada da certificação. Um rótulo como Ex db IIC T6 Gb se desdobra da seguinte forma: Ex confirma proteção para atmosfera explosiva; db é um invólucro antideflagrante com um nível de proteção mais elevado; IIC agrupa o gás por energia de ignição (IIC é o mais exigente, abrangendo hidrogênio e acetileno); T6 limita a temperatura de superfície a 85 °C; e Gb é o Nível de Proteção do Equipamento adequado para Zona 1, onde é provável haver perigo em operação normal.

Para poeira, você pode ver Ex tb IIIC T85°C Db. O grupo IIIC significa poeira condutiva, e o limite explícito de temperatura de superfície substitui o sistema de classes T. Familiarizar-se com essas cadeias não é acadêmico — é a única maneira de confirmar que o dispositivo no palete corresponde ao desenho de zona na parede.

Temperatura

A ignição não precisa de uma faísca; uma superfície quente pode fazer o trabalho com a mesma eficácia. É por isso que a classe de temperatura (T1–T6) ou a temperatura máxima de superfície declarada é uma das barreiras de segurança mais negligenciadas. Uma unidade com classificação T3 (máximo 200 °C) pode ser perfeitamente adequada em um ambiente com propano, mas completamente errada onde houver etileno ou hidrogênio, mesmo que o invólucro seja certificado como antideflagrante.

Em aplicações com poeira, o problema muda para camadas e nuvens: uma superfície que é segura em ar limpo pode se tornar um perigo quando uma espessa camada de poeira de grãos a isola e eleva a temperatura efetiva. A classificação deve levar em conta tanto as condições ambientes quanto as características de ignição do material ao redor — não apenas o número estampado na carcaça.

ATEX

As pessoas frequentemente tratam IECEx e ATEX como intercambiáveis, mas eles são construídos sobre trilhos legais diferentes. ATEX é uma diretiva europeia que rege todo o ciclo de vida de áreas classificadas, desde o projeto do equipamento até a segurança no local de trabalho. IECEx é um sistema de certificação internacional que se concentra em equipamentos, serviços e competência de pessoal. Muitos produtos carregam ambas as marcas, o que é conveniente — mas um equipamento que passa tranquilamente pelo IECEx ainda pode precisar de um caminho de conformidade ATEX separado para ser colocado no mercado da UE.

Para projetos de exportação, o hábito mais seguro é perguntar qual estrutura a autoridade local ou o contrato do usuário final exige, e não presumir que uma atende automaticamente à outra. A dupla certificação fecha lacunas, mas não elimina a diferença na documentação e na responsabilidade legal.

Seleção

A seleção deve começar com o desenho de classificação de áreas classificadas, não com uma página de catálogo. Você precisa saber se o perigo é gás, vapor, névoa ou poeira; qual zona ele ocupa; o grupo da substância; e a temperatura de ignição ou a condição da camada de poeira. Só então a marcação do equipamento se torna um exercício de correspondência.

O problema de campo mais comum não é um certificado faltando; é um dispositivo certificado combinado com o prensa-cabo errado, uma barreira incompatível ou um tampão obturador ausente. Até mesmo um motor Ex db pode se tornar um risco se a entrada de cabos não for vedada de acordo com os mesmos requisitos de caminho de chama. É por isso que a seleção deve cobrir o conjunto completo — o dispositivo principal, seus acessórios de fiação, sua montagem e suas vedações ambientais — não apenas a caixa com a etiqueta.

Ciclo de vida

A certificação não congela no dia do comissionamento. Corrosão, vibração, parafusos soltos, vedações endurecidas, acúmulo de poeira e ajustes não autorizados podem corroer a proteção ao longo do tempo. É aqui que os esquemas de instalações de serviço e de pessoal do IECEx ganham seu espaço: um reparo realizado sem entender a geometria original do caminho de chama ou os limites da barreira de segurança intrínseca pode tornar o equipamento não conforme, mesmo que ainda “funcione”.

Operadores inteligentes tratam o certificado como um documento vivo, mantendo desenhos de instalação, relatórios de inspeção, registros de reparo e cronogramas de aperto de prensa-cabos sob o mesmo controle documental que o CoC original. Ativos de longa vida útil precisam de um plano de renovação para vedações, visores e revestimentos protetores — não porque a norma mudou de repente, mas porque as condições do mundo real são mais severas que as do laboratório de ensaios.

Perguntas frequentes

O que significa um “X” no final do número de um certificado IECEx?

O “X” indica que o certificado possui uma ou mais condições específicas de uso que devem ser seguidas para que o equipamento permaneça seguro — por exemplo, uma faixa de temperatura ambiente restrita ou uma orientação de montagem obrigatória. Sempre leia o anexo do certificado que explica esse “X” antes de instalar.

Posso misturar componentes certificados ATEX e IECEx na mesma instalação?

Tecnicamente possível, mas você precisa verificar se a interconexão está em conformidade com a norma de instalação relevante (IEC 60079‑14 ou o equivalente local) e se o conceito de proteção de cada dispositivo permanece válido quando interligado. O sistema como um todo, não apenas as partes individuais, deve atender aos requisitos da zona.

Por que algumas etiquetas IECEx mostram duas classes de temperatura?

Você provavelmente está olhando para um equipamento classificado tanto para gás quanto para poeira. Atmosferas de gás usam classes T, enquanto ambientes com poeira geralmente mostram uma temperatura máxima de superfície. A marcação lista ambos porque o mesmo invólucro foi avaliado em relação a dois perfis de perigo diferentes — leia a cadeia que corresponde à sua zona.
