Telefones industriais instalados em portos, minas, fábricas, corredores ferroviários, áreas de processo externas e outros locais expostos operam em alguns dos ambientes mais severos de um sistema de comunicações industriais. Após tempestades, falhas comuns incluem telefones offline, linhas analógicas que deixam de detectar a condição de fora do gancho, portas Ethernet danificadas em terminais SIP, operação anormal de PoE e, em casos graves, falha simultânea de vários dispositivos conectados ao mesmo switch ou caminho de comunicação.

A experiência de manutenção em campo mostra que muitas dessas falhas não são causadas pelo próprio telefone. A causa mais comum é a sobretensão transitória que entra nos circuitos eletrônicos sensíveis por longas linhas de comunicação em cobre, cabeamento PoE, circuitos de alimentação ou caminhos de aterramento. Portanto, proteger um telefone industrial externo exige mais do que instalar um único protetor contra surtos. Um projeto coordenado deve considerar métodos de entrada das linhas, posicionamento dos SPDs, equipotencialização e aterramento, roteamento de cabos, proteção do sistema de alimentação e localização dos equipamentos como um único sistema.

Por que os telefones industriais externos estão mais expostos a raios e surtos?

Telefones industriais normalmente são projetados com maior proteção contra ingresso, invólucros mais robustos e faixas de temperatura de operação mais amplas que telefones de escritório. Alguns modelos também são destinados a áreas classificadas ou ambientes com poeira. Essas proteções mecânicas e ambientais, porém, não protegem automaticamente os componentes eletrônicos de comunicação contra indução eletromagnética ou sobretensão transitória.

A principal diferença entre instalações internas e externas está no ambiente de cabeamento. Linhas telefônicas internas geralmente são curtas e permanecem dentro dos edifícios. Telefones industriais externos podem depender de cabos de cobre que se estendem por dezenas ou centenas de metros em bandejas abertas, postes, limites da planta, estruturas de aço e áreas de processo expostas. Durante atividade de raios, esses longos caminhos condutores podem captar tensões transitórias significativas.

A maioria das falhas relacionadas a raios não exige uma descarga direta sobre o telefone. Uma descarga próxima cria um campo eletromagnético de rápida variação que pode acoplar energia aos cabos de cobre expostos. Ao mesmo tempo, a corrente do raio que entra no solo pode criar diferenças substanciais de potencial entre diferentes pontos de aterramento. Cabos de comunicação e alimentação podem então se tornar parte do caminho de equalização, expondo circuitos eletrônicos de baixa tensão a correntes destrutivas.

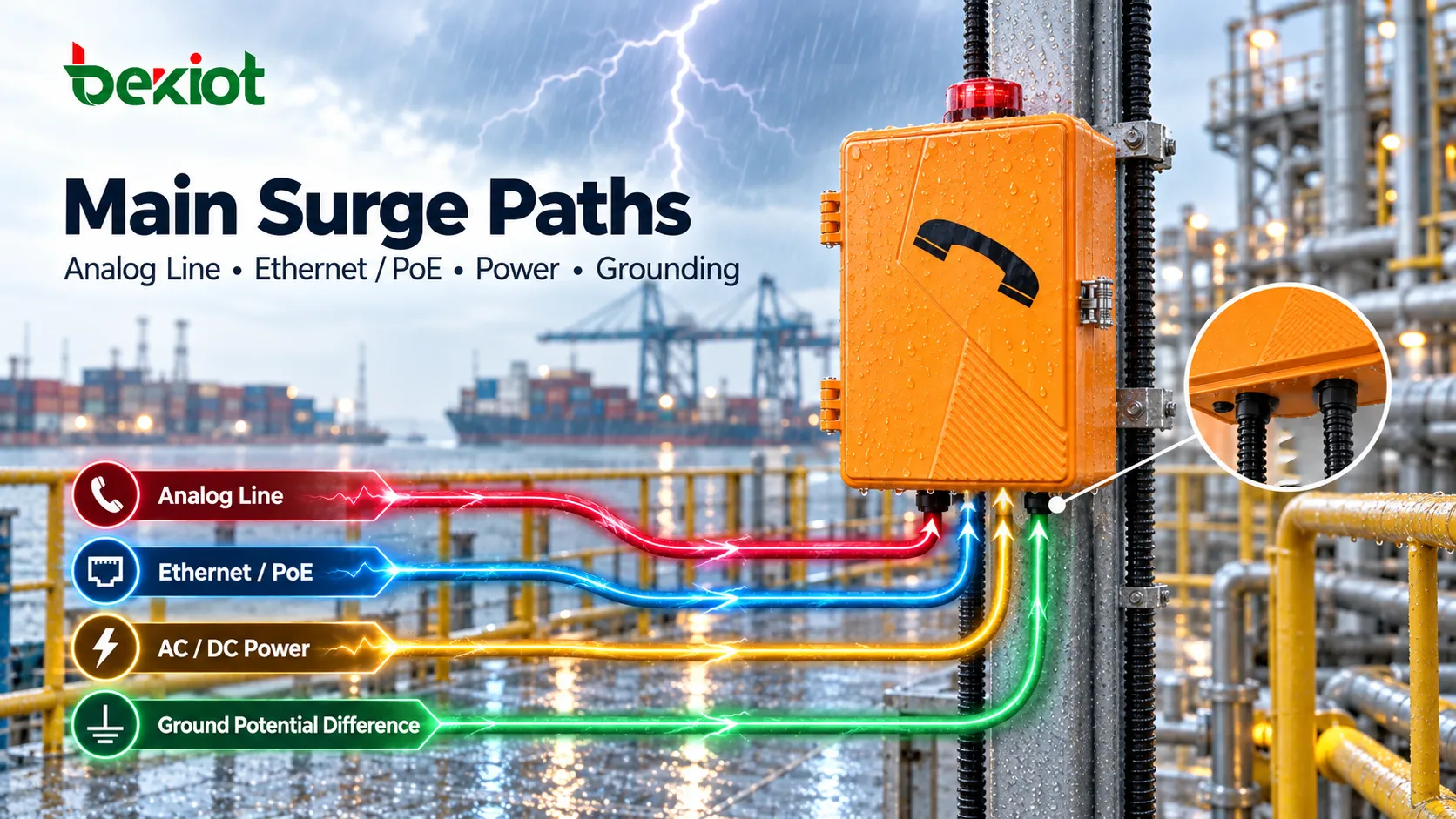

Na prática, telefones industriais externos podem ficar expostos por seis principais caminhos de surto:

• Linhas tradicionais de voz analógica em cobre;

• Cabeamento de dados Ethernet industrial;

• Pares de alimentação PoE;

• Circuitos independentes de alimentação AC ou DC;

• Alarmes sonoros/visuais externos, interfaces de relé ou cabeamento de controle remoto;

• Diferenças de potencial entre invólucros metálicos, blindagens de cabos e sistemas de aterramento.

A proteção contra raios e surtos deve, portanto, ser tratada como um sistema completo. Proteger apenas uma interface e deixar outros caminhos metálicos sem proteção ainda pode permitir que a energia do surto alcance o equipamento.

Quais tipos de surtos devem ser diferenciados primeiro?

Na manutenção de campo, muitas falhas por sobretensão transitória são simplesmente descritas como “danos por raio”. Essa descrição costuma ser ampla demais para sustentar uma estratégia de proteção eficaz. Sistemas de comunicações industriais devem distinguir diferentes fontes de surto, pois o método de proteção adequado pode variar consideravelmente.

Descargas diretas de raio

Uma descarga direta pode atingir um edifício, torre de comunicação, estrutura de suporte de cabos, estrutura metálica próxima ou linha exposta. A energia envolvida pode ser extremamente elevada. Um pequeno SPD instalado ao lado de um único telefone não pode ser considerado suficiente para lidar sozinho com esse tipo de evento. A proteção precisa trabalhar em conjunto com o sistema externo de proteção contra raios da instalação, condutores de descida, malha de aterramento e zonas de proteção contra raios.

Surtos induzidos

Surtos induzidos estão entre as causas mais comuns de falhas em telefones industriais externos e podem representar mais de 80% das falhas de equipamentos associadas a condições de tempestade. Mesmo quando o raio ocorre a certa distância, o campo eletromagnético de rápida variação pode induzir tensão transitória de alta frequência em longas linhas de cobre expostas.

Quanto maior o comprimento do cabo, maior a área exposta e mais complexa a infraestrutura metálica ao redor, maior o potencial de energia significativa de surto induzido.

Surtos por diferença de potencial de terra

Quando a corrente do raio é descarregada no solo, diferentes pontos de uma instalação podem elevar-se momentaneamente a potenciais elétricos diferentes. Um telefone externo pode estar aterrado localmente, enquanto o gateway ou switch da sala de equipamentos se referencia a outro ponto de terra. O cabo de comunicação ou de alimentação que conecta os dois locais pode formar um caminho de corrente entre esses potenciais diferentes.

Essa é uma das razões pelas quais simplesmente fornecer a cada dispositivo uma conexão de terra separada não elimina necessariamente as falhas relacionadas a raios.

Surtos de chaveamento do sistema elétrico

Raios não são a única fonte de sobretensão transitória. Inversores de frequência, grandes motores, contatores, equipamentos de distribuição de alta tensão e operações de chaveamento também podem gerar transientes elétricos repetitivos. Esses surtos podem ter magnitude menor que um evento de raio, mas sua maior frequência de ocorrência pode contribuir para o envelhecimento de módulos de alimentação, falhas intermitentes de comunicação e ruído audível ao longo do tempo.

O objetivo de um sistema de proteção coordenado é controlar todos esses eventos transitórios antes que energia excessiva alcance a eletrônica do telefone.

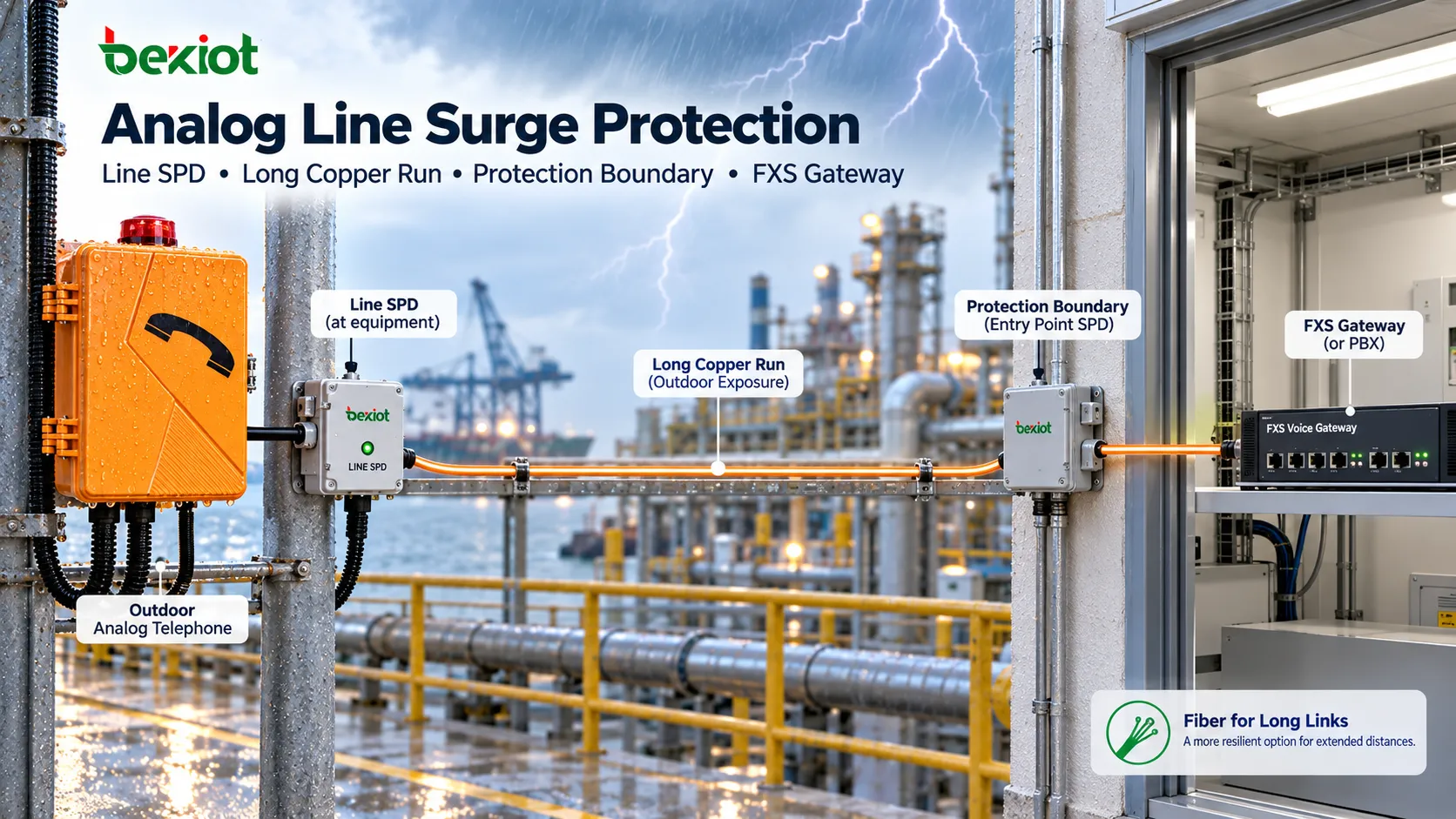

Como devem ser protegidas longas linhas de cobre de telefones industriais analógicos?

Telefones industriais analógicos tradicionais são particularmente expostos porque o telefone, a alimentação da linha, a tensão de toque e os sinais de voz compartilham um caminho metálico contínuo de cobre. Longos trechos de cabo externo não fornecem isolamento galvânico inerente e podem conduzir a energia do surto diretamente tanto ao telefone de campo quanto à porta FXS da sala de equipamentos.

Um caminho típico de telefone industrial analógico pode ser:

Telefone industrial analógico externo → Cabo de cobre de campo → Caixa de junção externa → Distribuidor → Gateway de voz FXS / PBX

Sem limites de proteção adequados, a energia transitória pode se propagar em qualquer direção ao longo desse caminho e danificar tanto o telefone quanto o equipamento central de voz.

Uma abordagem comum é instalar SPDs para linhas de comunicação em pontos adequados de entrada de cabos, limites de edifícios e próximos a equipamentos sensíveis. Dependendo do comprimento do cabo e do conceito de zonas de proteção contra raios da instalação, estágios coordenados podem ser usados para descarregar progressivamente a energia do surto e limitar a tensão residual que chega aos equipamentos a jusante.

Uma regra importante de engenharia é que um SPD padrão para alimentação AC não deve ser usado como substituto de um protetor contra surtos projetado para linhas telefônicas analógicas. Circuitos de alimentação e voz operam com tensões, impedâncias e características de sinal diferentes. Um SPD inadequado pode interferir na operação normal do telefone e ainda assim não fornecer a limitação de surto necessária.

Um SPD usado em um circuito telefônico analógico não deve interferir em:

• Alimentação de linha FXS;

• Tensão normal de toque;

• Detecção de fora do gancho e no gancho;

• Discagem DTMF;

• Transmissão de voz bidirecional;

• Características do loop em longos trechos de cabo.

A proteção no lado da sala de equipamentos se torna especialmente importante quando um gateway FXS de múltiplas portas atende dezenas de telefones externos. Um surto que entra por um circuito de campo pode danificar mais de uma porta se energia suficiente alcançar a eletrônica do gateway.

Em locais propensos a raios, links entre edifícios ou trechos muito longos e expostos, uma abordagem mais robusta de longo prazo é reduzir os caminhos metálicos contínuos sempre que possível. A fibra pode ser usada na seção de longa distância, com a conversão elétrica realizada mais próxima dos equipamentos de campo. Como a fibra óptica não cria um caminho metálico condutor, ela reduz significativamente a transferência de surtos causada por indução e diferenças de potencial de terra.

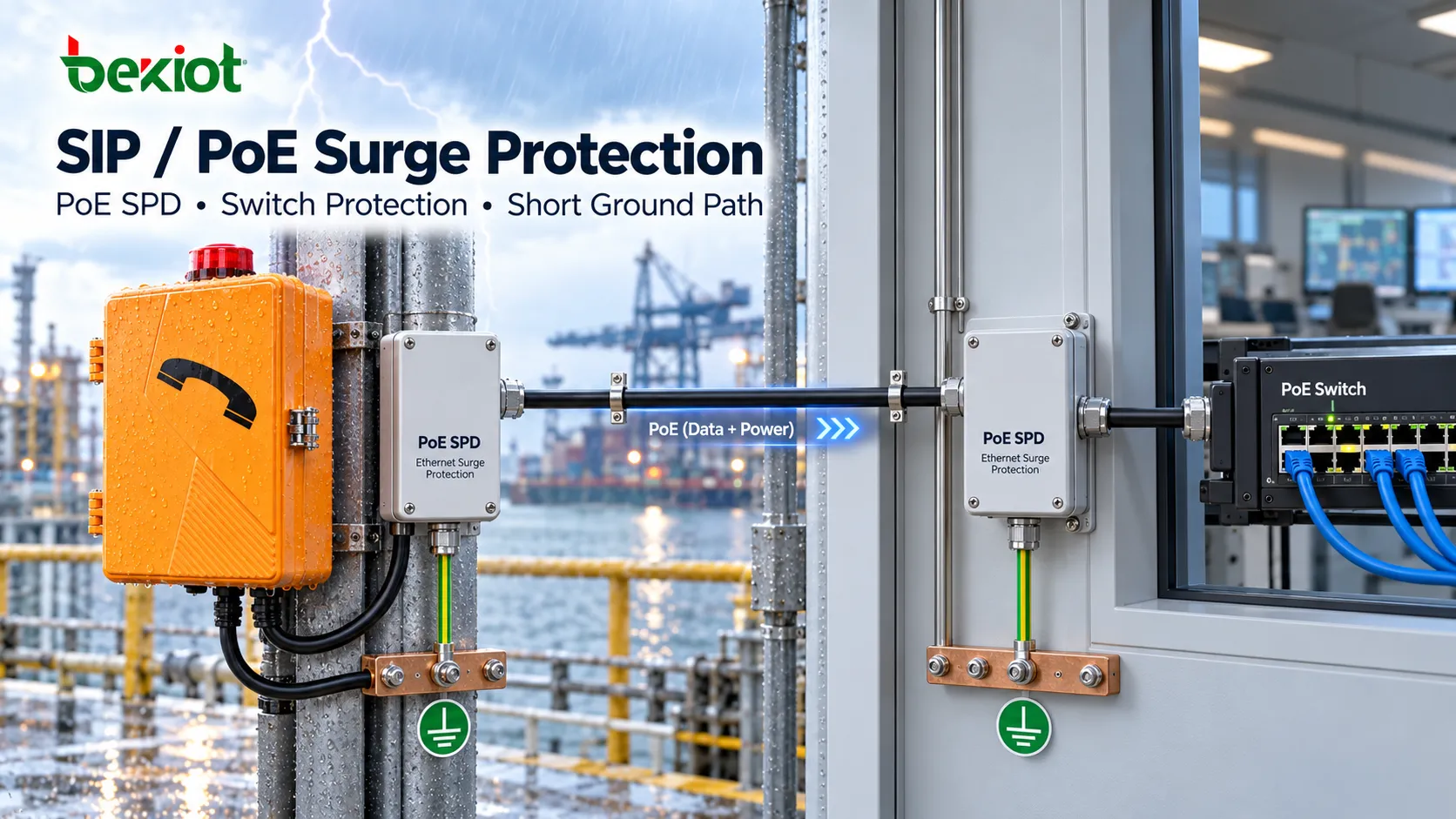

Como proteger telefones industriais SIP e linhas PoE?

Substituir um telefone analógico por um telefone industrial SIP não elimina a exposição a surtos. O cabo Ethernet de par trançado continua sendo um caminho metálico condutor, e um longo trecho externo pode captar energia de surto induzido de forma semelhante a outras linhas de comunicação de cobre.

Com PoE, o risco se torna mais complexo porque dados e alimentação compartilham o mesmo cabo. Um único surto pode danificar tanto a interface Ethernet do telefone quanto a porta PoE do switch a montante.

Um SPD Ethernet/PoE deve atender a dois requisitos fundamentais. Primeiro, não deve introduzir perda de inserção inaceitável nem degradar a taxa de dados Ethernet necessária. Segundo, suas características elétricas devem corresponder ao sistema PoE utilizado, incluindo tensão de operação e configuração de pares aplicável.

Por exemplo, Fast Ethernet, Gigabit Ethernet e diferentes arranjos PoE podem impor requisitos diferentes ao circuito de proteção. A presença de um conector RJ45, por si só, não significa que um protetor contra surtos seja adequado para toda aplicação Ethernet industrial ou PoE.

Três locais merecem atenção especial.

Proteção na entrada do cabo do lado do telefone

Quando um longo cabo externo entra em um telefone industrial ou armário de campo, o ponto de entrada representa uma importante fronteira de proteção. Um SPD Ethernet/PoE compatível com a rede instalada e o sistema PoE pode ser colocado no ponto apropriado, de acordo com o projeto de zonas de proteção contra raios da instalação.

Proteção no lado da sala de equipamentos ou do switch

Quando um cabo Ethernet externo entra em uma sala de controle, sala de comunicação ou edifício, a proteção da rede interna também deve ser considerada. O objetivo não é apenas proteger um telefone, mas impedir que um surto alcance um switch PoE e outros dispositivos conectados à mesma infraestrutura de rede.

O caminho de aterramento do SPD

Selecionar o SPD correto é apenas parte da solução. Um condutor de aterramento longo, enrolado ou com dobras desnecessárias pode reduzir significativamente o desempenho do desvio de surtos. Em um evento transitório de alta frequência, a indutância do condutor se torna importante.

O SPD deve ser instalado próximo à fronteira de proteção prevista e conectado ao sistema de equipotencialização por um caminho curto, direto e de baixa impedância, em conformidade com o projeto elétrico e de proteção contra raios geral da instalação.

Se um telefone industrial SIP usa fibra no caminho de comunicação, o enlace óptico proporciona isolamento galvânico útil para a transmissão de dados. Porém, o telefone ou o equipamento local de conversão de mídia ainda precisa de alimentação, portanto o caminho de alimentação AC, DC ou PoE deve ser avaliado separadamente.

O que mais deve ser protegido em telefones industriais com alimentação AC ou DC independente?

Telefones industriais externos podem ser alimentados por PoE, rede AC ou fontes dedicadas de 24 VDC ou 48 VDC. Proteger apenas a linha de comunicação deixa uma vulnerabilidade clara quando o terminal utiliza um circuito de alimentação independente.

Sistemas elétricos industriais estão expostos tanto a surtos induzidos por raios quanto a transientes de chaveamento. A proteção contra surtos no lado da alimentação deve, portanto, fazer parte do esquema coordenado de proteção elétrica da instalação, e não ser tratada como um acessório isolado colocado apenas ao lado do telefone.

Para telefones industriais alimentados a partir de um armário de campo ou fonte centralizada, o projeto deve verificar:

• Se SPDs adequados a montante estão instalados no sistema de distribuição;

• Se é necessária proteção adicional no armário de campo ou no nível do equipamento;

• Se a tensão máxima contínua de operação do SPD DC corresponde ao sistema DC real;

• Se a polaridade e o arranjo de aterramento são compatíveis com o dispositivo de proteção;

• Se o estado de falha do SPD pode ser indicado localmente ou reportado remotamente.

Em grandes instalações com exposição significativa a raios, estágios coordenados de proteção são importantes. O estágio a montante é destinado a lidar com eventos de maior energia, enquanto a proteção mais próxima do equipamento limita ainda mais a tensão transitória residual.

Instalar vários SPDs sem relação entre si, sem verificar sua coordenação, não é necessariamente mais seguro. Estágios de proteção mal combinados podem gerar interação indesejada, impedância anormal ou operação pouco confiável.

Por que aterramento e equipotencialização podem ser mais importantes do que comprar um SPD mais caro?

Um dispositivo de proteção contra surtos funciona fornecendo à energia transitória um caminho controlado de baixa impedância. Se o sistema de aterramento e equipotencialização não oferecer um caminho eficaz, mesmo um SPD de alto desempenho pode não limitar a tensão no equipamento protegido como esperado.

Um problema comum em instalações industriais externas é o aterramento fragmentado. Postes telefônicos, caixas de junção externas, armários de comunicação, SPDs e switches da sala de equipamentos podem estar aterrados de forma independente, sem um sistema equipotencial claramente coordenado.

Durante um evento de raio, esses pontos de terra separados podem subir a potenciais diferentes. A diferença de tensão resultante pode então fazer corrente circular pelos cabos de comunicação ou alimentação, o que ajuda a explicar por que os equipamentos ainda podem falhar mesmo com protetores individuais instalados.

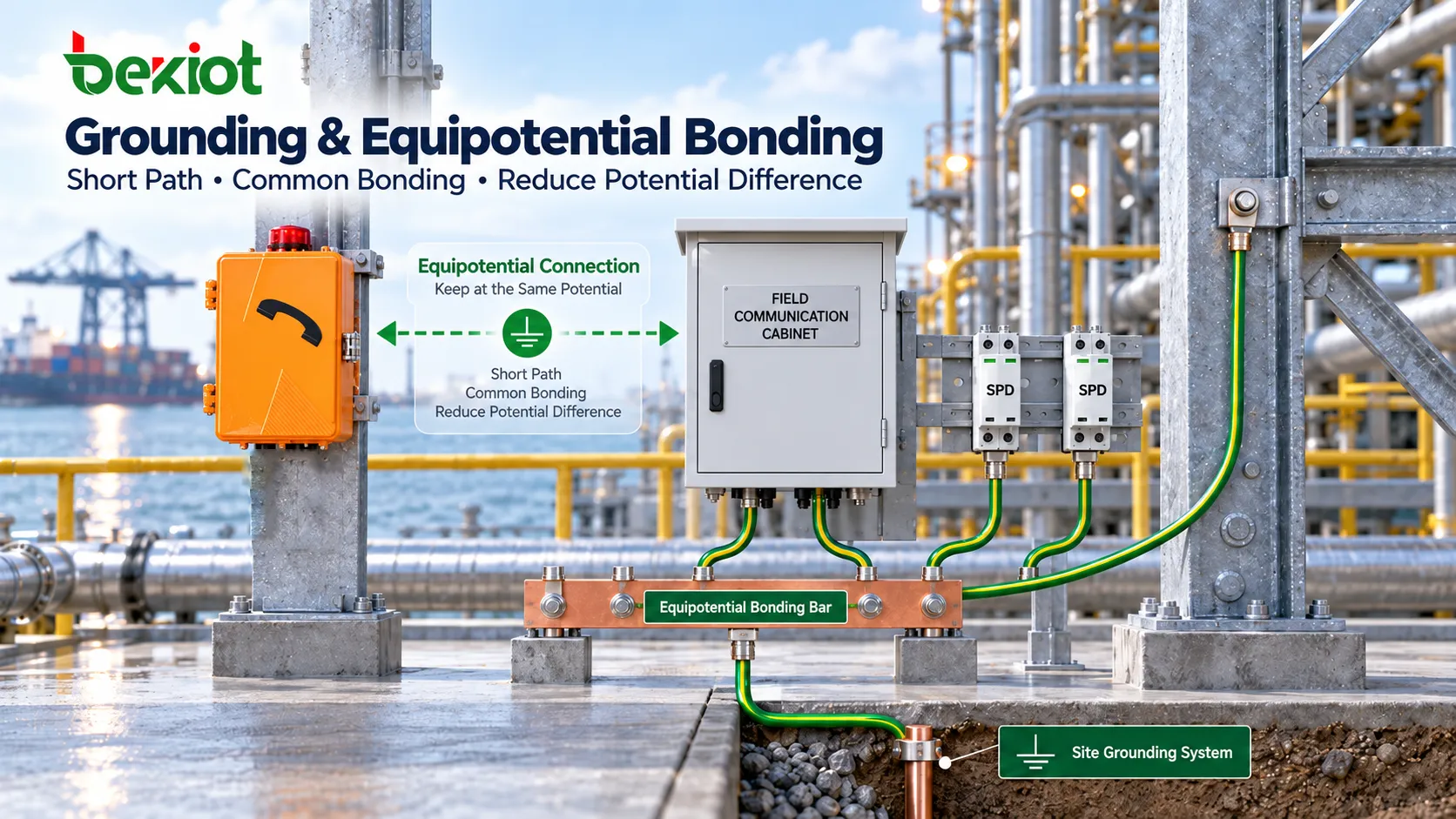

Um projeto mais eficaz incorpora o telefone industrial e os equipamentos de apoio em um sistema comum de equipotencialização e aterramento em vez de tratar cada componente como um problema de proteção isolado.

Considerações importantes incluem:

• Conectar de forma confiável os invólucros metálicos dos telefones e carcaças de proteção ao sistema de aterramento de proteção;

• Fornecer equipotencialização para armários externos, caixas de junção e estruturas metálicas;

• Manter as conexões de aterramento dos SPDs até a barra equipotencial tão curtas quanto possível;

• Terminar as blindagens de cabos de acordo com o projeto de blindagem e aterramento;

• Coordenar o aterramento de comunicações com o sistema de aterramento de proteção contra raios do edifício;

• Evitar grandes laços de terra desnecessários que possam introduzir correntes circulantes e interferência.

Ligações de cobre entre edifícios merecem atenção especial porque os dois edifícios podem apresentar potenciais de terra diferentes durante um evento de raio. Quando possível, substituir a ligação metálica entre edifícios por fibra cria uma fronteira elétrica muito mais clara.

Como o roteamento de cabos afeta o risco de raios?

A proteção contra raios de telefones industriais externos não é apenas uma questão de seleção de equipamentos. O roteamento dos cabos e as práticas de instalação podem influenciar significativamente a quantidade de energia de surto acoplada a um circuito de comunicação.

Longos cabos de comunicação instalados como trechos aéreos isolados ou roteados por longas distâncias ao longo da parte externa de grandes estruturas de aço podem ter maior exposição ao acoplamento eletromagnético. Boas práticas de roteamento podem reduzir esse risco antes mesmo de se considerar um SPD.

Reduzir comprimentos desnecessários de cabo de cobre externo

Quando a instalação já possui um backbone de fibra, a rede IP pode ser estendida até um armário de campo protegido próximo, usando apenas uma curta conexão de cobre entre o armário e o telefone industrial. Isso é geralmente preferível a instalar centenas de metros de cobre Ethernet exposto diretamente a partir de uma sala de equipamentos central.

Evitar longos trechos paralelos com cabos de alta potência

Cabos de comunicação e potência devem ser roteados e separados de acordo com os requisitos elétricos e de baixa tensão da instalação. Evitar longos trechos paralelos desnecessários com circuitos de alta potência ajuda a reduzir acoplamento eletromagnético e interferência.

Criar uma fronteira de proteção clara nas entradas dos edifícios

O ponto onde um cabo de cobre externo entra em uma sala de controle ou edifício de comunicação fornece uma fronteira natural de proteção. Posicionamento do SPD, terminação de cabos, aterramento e layout do armário devem ser coordenados nesse ponto.

Não tratar uma classificação IP elevada como proteção contra surtos

Uma classificação IP66 ou IP67 descreve proteção contra entrada de poeira e água. Ela não significa que interfaces Ethernet, PoE, analógicas ou de alimentação possam suportar os níveis de surto esperados em uma linha externa.

Da mesma forma, um invólucro à prova de explosão é projetado principalmente para controlar riscos de ignição em áreas classificadas. A proteção contra explosão não deve ser confundida com imunidade a raios ou surtos.

Quais questões adicionais se aplicam a telefones industriais à prova de explosão?

Quando um telefone industrial é instalado em uma área classificada, como uma planta petroquímica, instalação de petróleo e gás, unidade carboquímica ou ambiente com poeira combustível, o trabalho de proteção contra surtos também precisa preservar o projeto de proteção contra explosão.

Um invólucro plástico SPD padrão não deve simplesmente ser adicionado dentro de uma área classificada, nem o arranjo original das entradas de cabo deve ser modificado sem considerar seu efeito sobre a instalação certificada.

Uma abordagem de engenharia comum é instalar switches PoE, gateways de voz, dispositivos de proteção contra surtos e outros equipamentos de comunicação de uso geral em uma área segura ou em um armário adequadamente certificado, mantendo o próprio telefone à prova de explosão dentro da área classificada.

Qualquer proteção adicional contra surtos deve preservar os elementos originais:

• Entradas de cabo protegidas contra explosão;

• Arranjo dos prensa-cabos de vedação;

• Integridade do invólucro;

• Conexão de aterramento;

• Método de instalação exigido pela certificação do equipamento.

A proteção contra raios de telefones em áreas classificadas está na interseção entre engenharia de comunicações, engenharia elétrica e requisitos de proteção contra explosão. Instalações críticas devem, portanto, ser projetadas com base na classificação real da área e no conceito de proteção contra raios da instalação, em vez de serem modificadas informalmente durante a montagem.

Se o telefone ainda funciona depois de uma tempestade, o sistema de proteção está em boas condições?

Não necessariamente. Dispositivos de proteção contra surtos são submetidos a estresse cumulativo. Após eventos repetidos, suas características de proteção podem se deteriorar mesmo que o telefone continue funcionando normalmente.

Eventos transitórios de menor energia também podem causar danos parciais ou latentes em vez de uma falha completa imediata. Sintomas típicos incluem:

• Telefones SIP reiniciando de forma intermitente;

• Negociação PoE tornando-se instável;

• Links Ethernet negociando em velocidade inferior;

• Redução do desempenho de toque em circuitos FXS analógicos;

• Ruído aparecendo durante as chamadas;

• Relés ou portas externas de E/S funcionando de forma anormal;

• Dispositivos ficando offline com maior frequência durante ou após tempestades.

Em instalações industriais propensas a raios, a condição dos SPDs deve fazer parte da manutenção rotineira de comunicações. A inspeção pode abranger indicadores de status do SPD, contatos remotos de falha, aperto de terminais, conexões de aterramento, estado dos cabos, entrada de água nos armários e testes reais de chamadas.

Se uma área apresenta repetidamente danos em portas Ethernet ou FXS, substituir repetidamente o telefone ou o gateway pode não resolver o problema fundamental. Comprimento dos cabos, posicionamento dos SPDs, práticas de aterramento e diferenças de potencial entre locais devem ser revisados como parte do sistema mais amplo.

FAQ

Um telefone industrial com classificação IP66 ou IP67 ainda precisa de proteção contra surtos?

Sim. A proteção contra surtos ainda deve ser avaliada de acordo com o ambiente de instalação. As classificações IP definem a proteção do invólucro contra poeira, água e entrada de objetos estranhos. Elas não protegem as interfaces de comunicação e alimentação contra transientes induzidos por raios, diferenças de potencial de terra ou surtos de chaveamento do sistema elétrico.

Se um telefone industrial SIP usa PoE, proteger o switch é suficiente?

Não. O cabo Ethernet externo pode transportar energia de surto tanto para o telefone quanto para o switch. Dependendo do comprimento do cabo e das zonas de proteção contra raios da instalação, pode ser necessária proteção na entrada de cabo do lado de campo, na entrada do edifício e no lado da sala de equipamentos, considerando assim as duas extremidades do circuito.

Linhas telefônicas analógicas e Ethernet podem usar o mesmo SPD?

Normalmente não devem ser tratadas como aplicações intercambiáveis. Voz analógica, Ethernet/PoE e circuitos de alimentação operam com tensões, frequências, impedâncias e características de sinal diferentes. Os dispositivos de proteção devem ser selecionados especificamente para o tipo de circuito protegido.

Usar fibra significa que um telefone industrial não precisa mais de proteção contra raios?

A fibra elimina o caminho metálico contínuo de dados e é altamente eficaz na redução da transferência de surtos causada por indução eletromagnética e diferenças de potencial de terra. Entretanto, telefone, conversor de mídia, switch ou armário de campo ainda precisam de energia. A proteção contra surtos no lado da alimentação e o aterramento permanecem necessários.

Um condutor de aterramento de SPD mais grosso é sempre melhor?

A seção transversal do condutor é importante, mas não é o único fator. Durante um transiente rápido, comprimento da conexão, roteamento, curvas e indutância podem ser igualmente importantes. A conexão entre SPD e equipotencialização deve geralmente ser mantida curta e direta, utilizando a seção especificada pelo fabricante e pelo projeto de proteção contra raios.

Um SPD deve ser inspecionado mesmo que o telefone industrial não tenha sido danificado após uma tempestade?

Para pontos críticos de comunicação e áreas propensas a raios, recomenda-se inspeção periódica. Um SPD pode se deteriorar sem causar imediatamente a falha do telefone. Verificar o estado do SPD, caminho de aterramento, condição da fiação e funções reais de comunicação permite identificar problemas antes do próximo evento de surto.
