Em petróleo e gás, petroquímica, mineração e outros ambientes perigosos, um telefone à prova de explosão é mais do que um dispositivo de comunicação. Ele também pode fazer parte do sistema de coordenação de emergências e de comunicação operacional do local. Mesmo assim, quando uma unidade nova chega, a atenção geralmente se volta primeiro para o modelo e o invólucro, enquanto a pequena placa fixada ao equipamento recebe muito menos atenção.

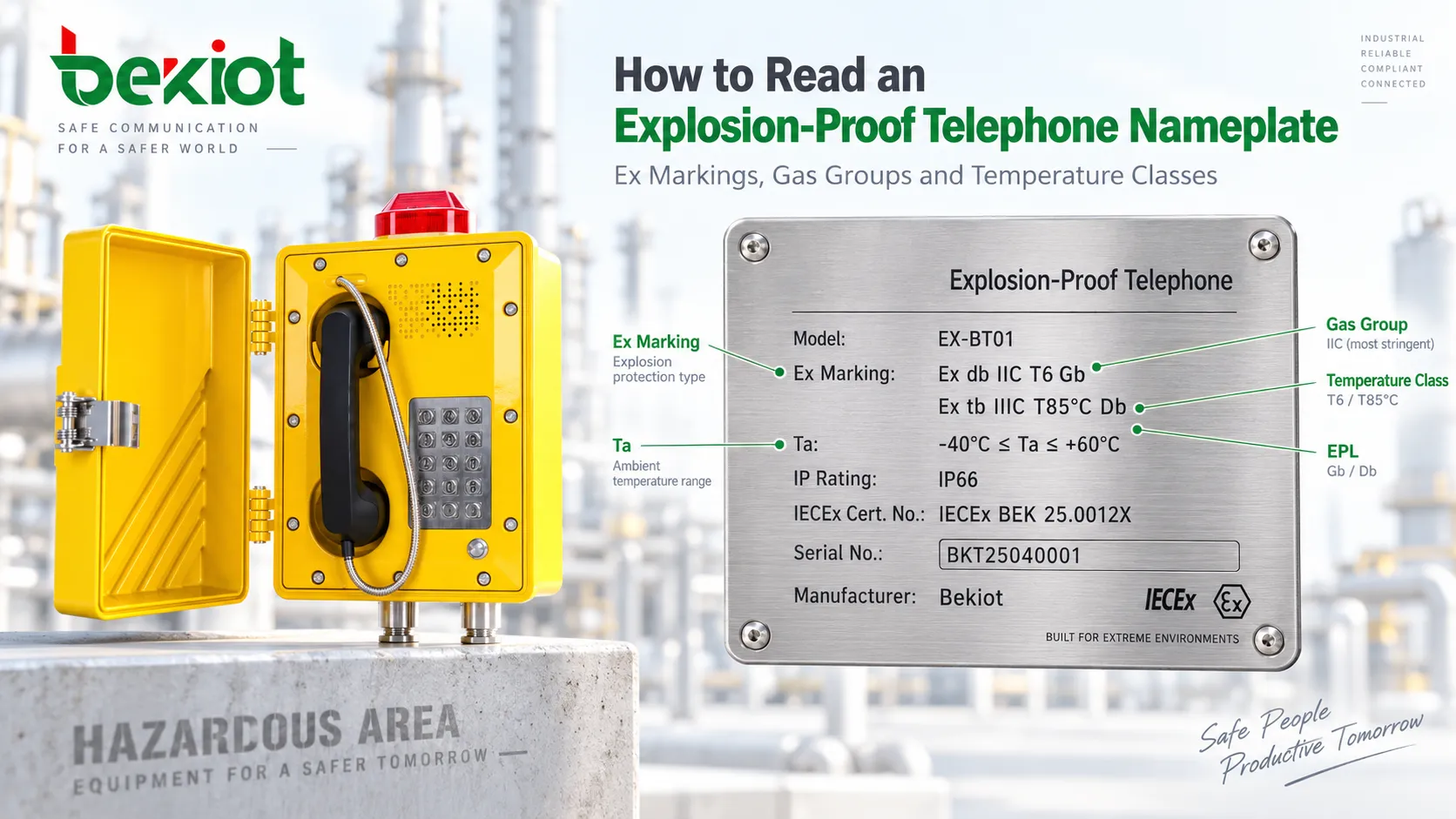

Na prática, essa placa funciona como a identidade técnica do equipamento e como seu passaporte para áreas classificadas. Ela informa se o dispositivo possui a certificação Ex exigida, quais conceitos de proteção são utilizados, para quais atmosferas explosivas ele se destina, a classe de temperatura superficial permitida, o grau de proteção contra ingresso e os dados de certificação relevantes. As marcas Ex, os grupos de gases e as classes de temperatura podem determinar diretamente se o telefone é adequado para um ponto de instalação específico.
A placa de um telefone à prova de explosão não é apenas uma sequência de caracteres que comprova que o dispositivo é “à prova de explosão”. Ela define como o equipamento é protegido, para qual atmosfera explosiva foi projetado, até que temperatura sua superfície pode chegar e qual nível de proteção do equipamento oferece. Uma incompatibilidade entre qualquer um desses parâmetros e a classificação de área perigosa do local pode tornar um telefone, mesmo tecnicamente adequado em outros aspectos, impróprio para aquele ponto.

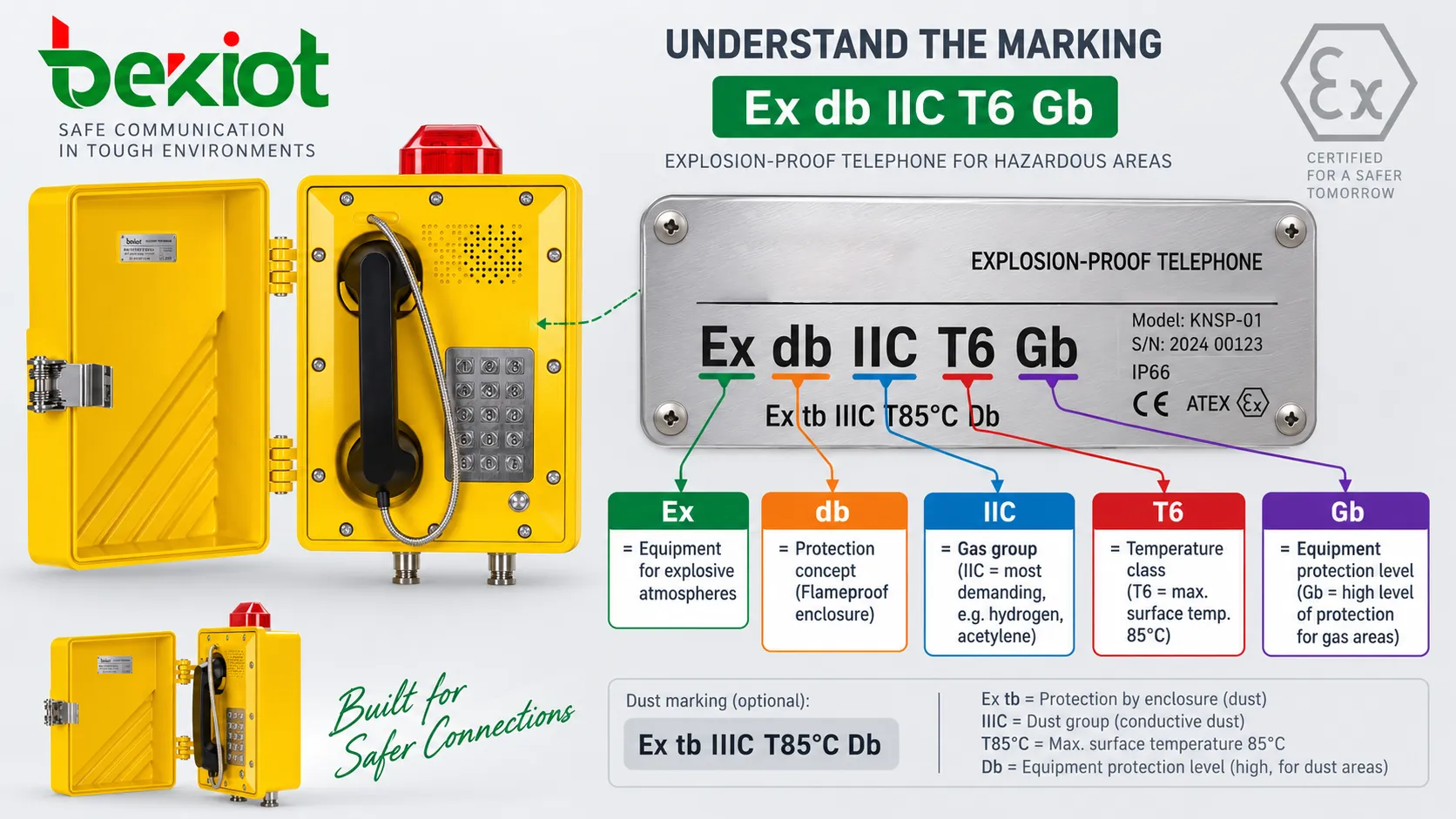

Como decompor a marca Ex da placa
Quando engenheiros veem uma marca Ex pela primeira vez, é fácil interpretar toda a sequência como se fosse um único código de produto. Na realidade, uma marca típica para atmosfera de gás é formada por vários elementos separados, e cada um responde a uma pergunta de engenharia diferente. Por exemplo:
Ex db IIC T6 Gb
Cada parte tem um significado específico.
Ex indica que o equipamento incorpora proteção adequada para atmosferas explosivas. db identifica o conceito de proteção. IIC identifica o grupo de gases aplicável. T6 define a classe máxima permitida de temperatura superficial, enquanto Gb indica o nível de proteção do equipamento, ou EPL, para atmosferas de gás.
Se o mesmo telefone também for certificado para ambientes com poeira combustível, uma marcação separada para poeira pode aparecer na placa, por exemplo:
Ex tb IIIC T85°C Db
As marcações IIC e T6 usadas para atmosferas de gás não devem ser utilizadas para interpretar a classificação de poeira. Ambientes com poeira usam seus próprios grupos de equipamento, conceitos de proteção e marcações de temperatura. Se as marcações de gás e poeira aparecerem na mesma placa, cada linha precisa ser verificada separadamente em relação à classificação de área perigosa do local de instalação.
Portanto, o primeiro passo ao ler a placa não é perguntar se “a classificação Ex é alta o suficiente”. Em vez disso, separe a marcação de acordo com sua função: qual parte descreve o conceito de proteção, qual parte identifica o meio perigoso, qual parte limita a temperatura e qual parte define o nível de proteção do equipamento.
O que significam db, eb e ia após a marca Ex
Muitas pessoas param de ler quando veem “Ex”, mas as letras que vêm em seguida descrevem como o equipamento é realmente projetado para controlar o risco de ignição.
Ex d / db é geralmente associado a invólucros à prova de explosão. O projeto não parte da premissa de que uma fonte de ignição nunca possa surgir dentro do equipamento. Em vez disso, o invólucro, os caminhos de chama e a construção relacionada são projetados e verificados para conter uma explosão interna e impedir que ela inflame a atmosfera explosiva ao redor.
Ex e / eb refere-se à segurança aumentada. O projeto reduz a probabilidade de faíscas perigosas ou temperaturas excessivas durante a operação normal por meio de medidas relacionadas à construção, distâncias elétricas, projeto de terminais e controle de temperatura. Ex i / ia / ib refere-se à segurança intrínseca, na qual a energia elétrica disponível no circuito é limitada para que não possa inflamar a atmosfera explosiva especificada nas condições definidas.
Um telefone à prova de explosão não utiliza necessariamente apenas um método de proteção. O invólucro, o teclado, os terminais, os circuitos internos ou outros componentes podem empregar diferentes conceitos de proteção, portanto uma marcação pode aparecer assim:
Ex db eb IIC T6 Gb
Isso não deve ser interpretado como “db é melhor que eb” nem como “mais letras significam um produto mais seguro”. Significa que mais de um conceito de proteção é usado, com métodos diferentes aplicados a diferentes partes estruturais ou elétricas do equipamento.
O conceito de proteção também tem uma implicação importante para a instalação: a instalação em campo não deve comprometer o projeto Ex certificado. Invólucros, fixadores, entradas de cabos e outros detalhes construtivos certificados não devem ser alterados de forma improvisada durante a instalação ou manutenção. Uma placa correta é apenas o ponto de partida; o equipamento instalado deve continuar preservando a construção certificada.

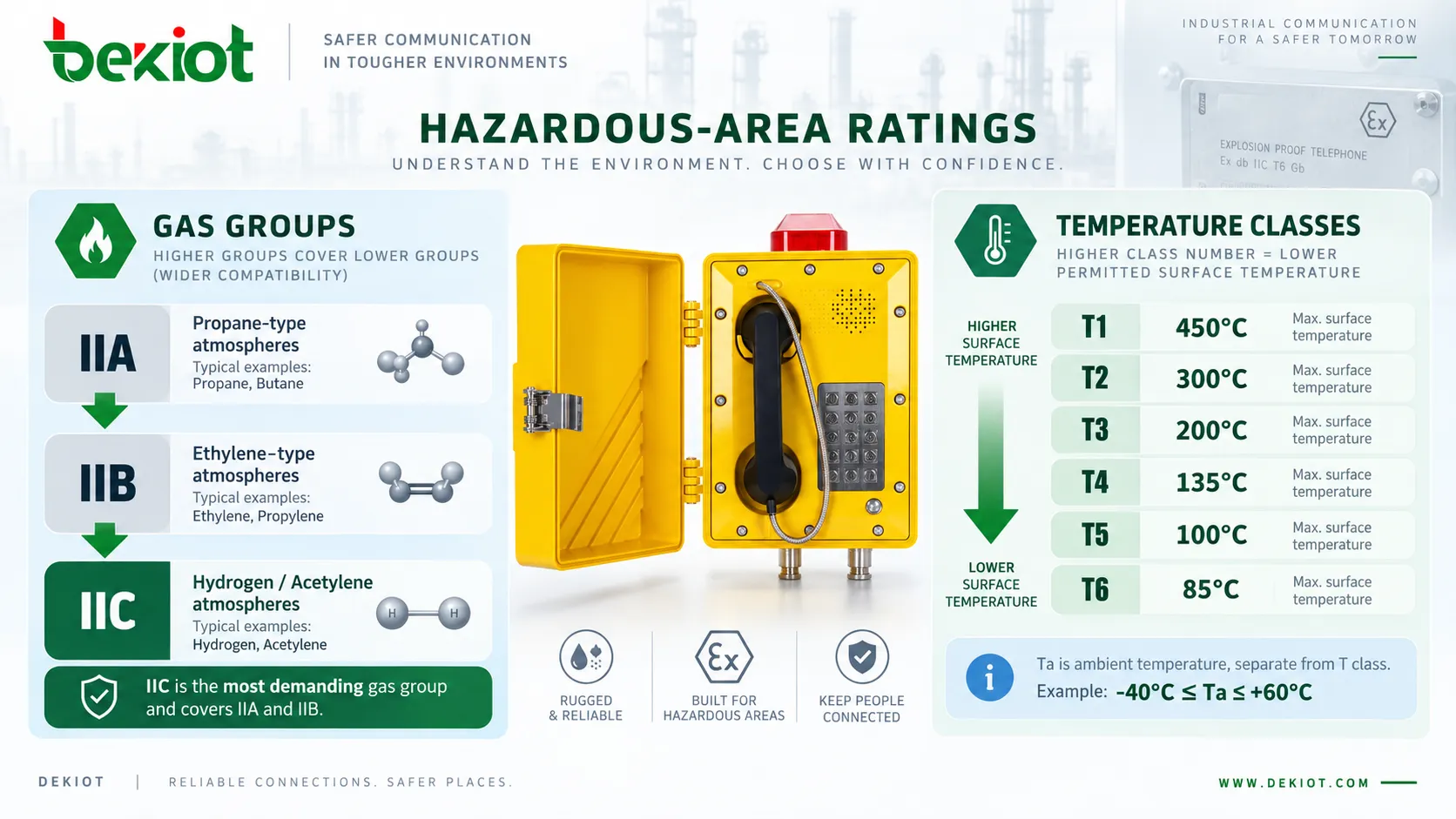

IIA, IIB e IIC são grupos de gases, não níveis de desempenho
IIA, IIB e IIC estão entre as marcações mais frequentemente mal interpretadas em um telefone à prova de explosão.
Para atmosferas explosivas de gás fora da mineração, o Grupo II é subdividido em IIA, IIB e IIC de acordo com as características de ignição dos gases. O propano é normalmente usado como gás representativo do IIA, o etileno do IIB, enquanto hidrogênio e acetileno são comumente associados ao grupo IIC, mais exigente.
| Grupo de gases | Exemplos típicos | Compatibilidade do grupo de equipamento |
|---|---|---|
| IIA | Atmosferas do tipo propano | Equipamentos IIA, IIB ou IIC podem atender ao requisito do grupo de gases |
| IIB | Atmosferas do tipo etileno | Equipamentos IIB ou IIC podem atender ao requisito do grupo de gases |
| IIC | Hidrogênio, acetileno e atmosferas de gás com exigência semelhante | É necessário equipamento IIC |
Se uma área de instalação for classificada como IIC, um telefone marcado apenas como IIB não pode ser utilizado simplesmente porque também é um produto à prova de explosão. Por outro lado, um equipamento IIC geralmente pode atender aos requisitos de grupo IIB e IIA, mas isso não torna automaticamente o produto completo adequado ao projeto.
A verificação de uma área perigosa nunca depende de um único campo. Depois de verificar IIC, os engenheiros ainda precisam confirmar o requisito de Zone/EPL, a classe de temperatura, a temperatura ambiente permitida, o conceito de proteção e o escopo real do certificado.
Esta é uma das lições mais importantes ao ler uma placa Ex: uma classificação mais exigente em uma categoria não significa que toda a placa corresponda automaticamente às condições de instalação.
Entendendo as classes de temperatura superficial T1 a T6
A classe de temperatura é outro parâmetro frequentemente mal interpretado porque sua numeração pode parecer contraintuitiva.
T6 não significa que o equipamento possa operar a 600 °C nem indica uma temperatura ambiente admissível mais alta. Para equipamentos destinados a atmosferas de gás, T1 a T6 definem a temperatura superficial máxima que o equipamento pode atingir nas condições especificadas.
| Classe de temperatura | Temperatura superficial máxima do equipamento |
|---|---|
| T1 | 450°C |
| T2 | 300°C |
| T3 | 200°C |
| T4 | 135°C |
| T5 | 100°C |
| T6 | 85°C |
A direção, portanto, é o oposto do que muitas pessoas supõem inicialmente. De T1 a T6, o número aumenta enquanto a temperatura superficial máxima permitida do equipamento diminui.
Se um meio perigoso exige equipamento que atenda a T4, a temperatura superficial correspondente deve permanecer dentro do limite de 135 °C. Um equipamento classificado como T6 normalmente pode atender ao requisito T4 porque sua temperatura superficial máxima permitida é menor, 85 °C.
Isso ainda deve ser diferenciado de outro parâmetro importante: a temperatura ambiente, normalmente indicada como faixa Ta na placa ou no certificado.
T6 = 85 °C não significa que o telefone à prova de explosão esteja aprovado para operar em uma temperatura ambiente de 85 °C. Em vez disso, o equipamento pode apresentar uma marcação como:
-40°C ≤ Ta ≤ +60°C
Essa faixa define os limites certificados de temperatura ambiente do equipamento. Se a temperatura real do local puder chegar a 65 °C, uma marcação T6 por si só não torna o telefone adequado. A faixa Ta também precisa cobrir as condições reais de instalação.
Como ler Gb, Zone, IP66 e Ta em conjunto
Atingir IIC e T6 não significa que a verificação da placa esteja concluída.
Gb, por exemplo, é um nível de proteção do equipamento para atmosferas de gás. Na prática de engenharia, Ga está associado a níveis de proteção muito altos, Gb é normalmente utilizado para equipamentos adequados a aplicações Zone 1 e Gc é comumente associado a Zone 2. Ambientes com poeira utilizam Da, Db e Dc.
No entanto, as relações entre EPL e Zone não devem ser aplicadas isoladamente do certificado e da classificação do local. A aceitação de um telefone para um projeto específico depende das normas aplicáveis, da marcação completa do equipamento, do escopo do certificado e da classificação de área perigosa do local.
Outro erro comum é tratar IP66 como se fosse uma classificação de proteção contra explosão.
Os graus IP descrevem a resistência à entrada de objetos sólidos e água. IP66 é importante para telefones à prova de explosão instalados ao ar livre e expostos a poeira, chuva ou lavagem, mas não descreve a proteção Ex. Um telefone industrial IP66 comum pode ser altamente resistente à poeira e à água e ainda assim não ter aprovação para uso em uma atmosfera explosiva de gás.
Os engenheiros também devem procurar a faixa de temperatura ambiente, o modelo do produto, as informações do fabricante e o número do certificado. Para equipamentos certificados IECEx, o número do certificado IECEx na placa pode ser conferido com o certificado oficial. Se o número do certificado tiver um sufixo X, o equipamento possui Condições Específicas de Uso que precisam ser analisadas antes da instalação, operação ou manutenção.
Esses detalhes podem ser menos chamativos visualmente do que “IIC T6”, mas muitas vezes determinam se o equipamento realmente pode ser instalado como planejado.

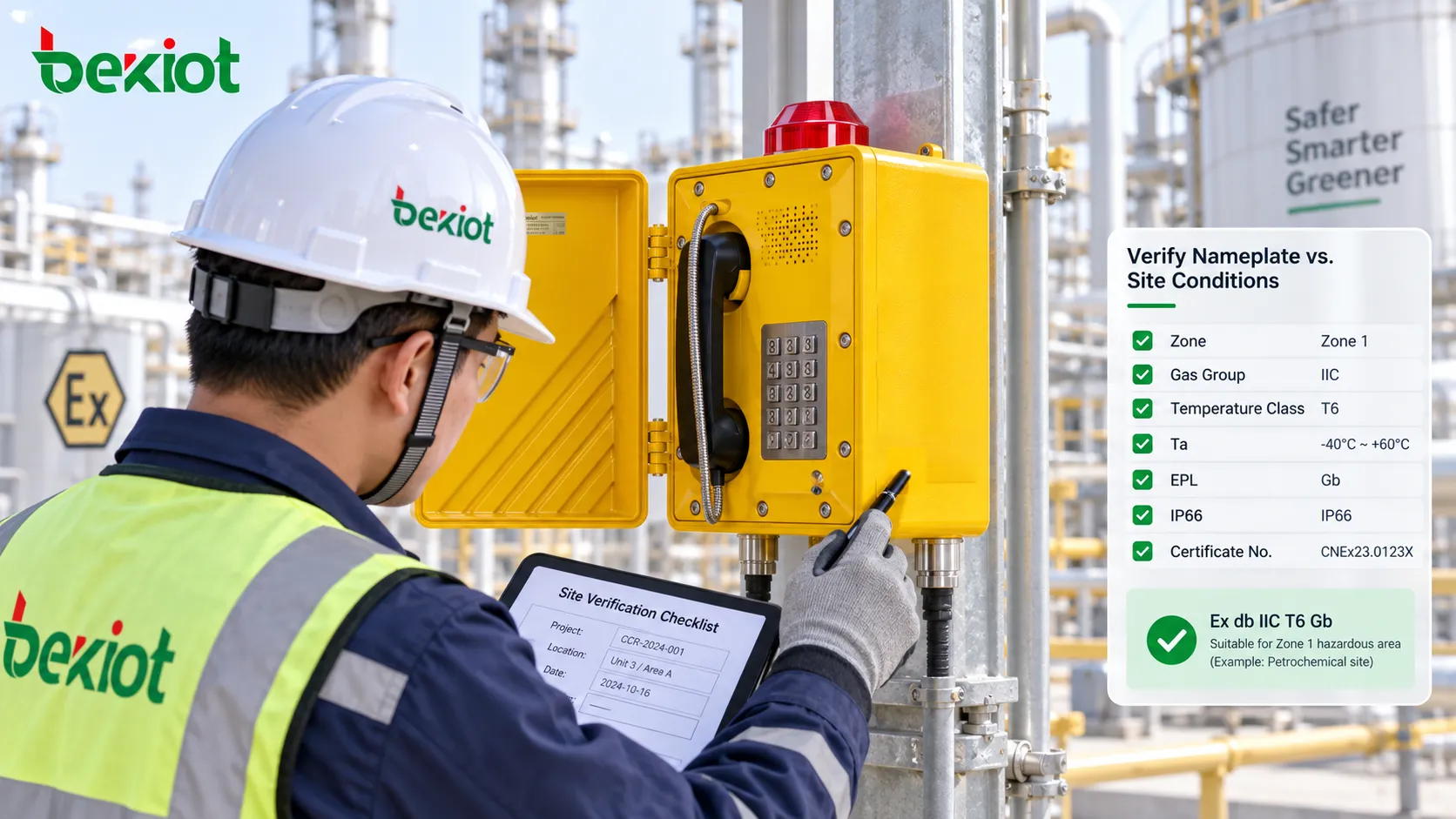

Verificação final no local
Um erro comum na análise de engenharia é começar pelo produto. Os engenheiros veem “IIC T6”, assumem que a especificação é exigente e depois perguntam se ele pode ser instalado em uma área específica. Um método mais confiável começa pelos requisitos do local e volta até a placa.
Suponha que um ponto de instalação já esteja classificado como Zone 1, atmosfera de gás IIB, com requisito T4 e faixa de temperatura ambiente de -20 °C a +55 °C. O telefone à prova de explosão pode então ser verificado passo a passo em relação a essas condições:
Confirmar que a classificação é para risco de gás, em vez de comparar o local com a marcação para poeira;
Verificar se o EPL e o escopo da certificação são adequados para Zone 1;
Confirmar que o grupo de gases atende pelo menos a IIB;
Verificar se a classe de temperatura atende ao requisito T4;
Confirmar que a faixa Ta cobre -20 °C a +55 °C;
Verificar o conceito de proteção, o número do certificado e as condições de instalação.
Se o telefone estiver marcado Ex db IIC T6 Gb, então IIC e T6 parecem mais exigentes que os requisitos IIB e T4 do local, e Gb é normalmente associado ao nível de proteção exigido para aplicações Zone 1. Mesmo assim, a análise de engenharia não deve parar por aí. O certificado completo, o escopo de modelos aprovados, a faixa Ta e o sistema de certificação aceito no país ou região do projeto ainda precisam ser verificados.
A placa também deve ser verificada na inspeção de recebimento. O modelo real corresponde à documentação aprovada? O número do certificado se aplica a esse modelo? A placa está completa e sem danos? A marca Ex no equipamento físico corresponde à documentação de compra? Se o certificado tiver uma condição X, o pessoal de instalação recebeu e compreendeu as Condições Específicas de Uso relevantes?
Essas verificações estão muito mais próximas da prática real de aceitação em áreas perigosas do que simplesmente confirmar que o invólucro é amarelo ou que o telefone consegue fazer uma chamada.
Perguntas frequentes
Um telefone à prova de explosão marcado IIC T6 pode ser instalado em qualquer área Zone 1?
Não. IIC trata apenas do requisito de grupo de gases, enquanto T6 trata do requisito de classe de temperatura. A adequação a um local Zone 1 específico também depende do EPL, do conceito de proteção, da faixa de temperatura ambiente, do escopo completo da certificação, das Condições Específicas de Uso e dos regulamentos e normas adotados pelo projeto.
IP66 significa que um telefone à prova de explosão é certificado para áreas perigosas?
Não. IP66 é um grau de proteção contra ingresso que descreve a resistência à poeira e à água. A marca Ex define o projeto de proteção do equipamento e sua adequação certificada para atmosferas explosivas. Telefones para áreas perigosas frequentemente exigem tanto proteção IP adequada quanto certificação Ex válida, mas as duas classificações não são intercambiáveis.
T6 significa que o telefone pode operar em temperatura ambiente de 85 °C?
Não. T6 significa que a classe de temperatura correspondente a atmosferas de gás limita a temperatura superficial máxima do equipamento a 85 °C. Ela não define a temperatura ambiente permitida. O ambiente operacional admissível deve ser verificado separadamente pela faixa Ta mostrada na placa, no certificado ou na documentação técnica.
Se a mesma placa mostrar IIC e IIIC, qual deles deve ser usado?
Isso depende de o ponto de instalação estar classificado como atmosfera perigosa de gás ou como atmosfera perigosa de poeira combustível. IIC é um grupo de gases, enquanto IIIC é um grupo de poeira. Eles pertencem a sistemas de classificação diferentes e devem ser verificados separadamente em relação à classificação de área perigosa correspondente. IIC e IIIC não devem ser interpretados como valores mais alto e mais baixo dentro da mesma escala.
