Durante a instalação de um telefone à prova de explosão, uma situação pode ser particularmente enganosa: o equipamento liga normalmente, registra-se com sucesso no servidor SIP, recebe chamadas da sala de controle e faz chamadas externas sem problemas aparentes. Do ponto de vista das comunicações, tudo parece funcionar. No entanto, um detalhe da instalação pode já ter alterado uma das condições controladas das quais depende o projeto original do equipamento.
Um instalador pode substituir o prensa-cabo especificado por outro modelo que aparentemente se encaixa, fechar uma entrada não utilizada com um tampão disponível, perfurar uma nova abertura porque o sentido original de entrada do cabo é inconveniente ou deslocar o telefone alguns metros para facilitar o cabeamento. Nenhuma dessas ações provoca necessariamente uma falha imediata de comunicação. Na verdade, o telefone pode até passar em um teste básico de chamadas no mesmo dia. É justamente por isso que esses erros são mais difíceis de identificar do que um equipamento que simplesmente não liga.
Para equipamentos instalados em áreas classificadas, a comunicação bem-sucedida confirma apenas que o caminho de comunicação funciona naquele momento; por si só, não comprova que a instalação esteja correta. O projeto do invólucro, o local real de montagem, a entrada de cabos, os elementos de fechamento, os acessórios, a alimentação e a inspeção inicial determinam conjuntamente a condição final da instalação. A norma IEC 60079-14:2024 reúne projeto, seleção, instalação e inspeção inicial de equipamentos Ex no mesmo referencial técnico. Na prática, selecionar o equipamento correto é apenas uma parte do trabalho de engenharia.
Muitos dos riscos mais relevantes surgem justamente no curto período entre retirar o telefone da embalagem e colocá-lo em operação na parede.
Por que um telefone pode funcionar normalmente e ainda assim estar instalado incorretamente?
Para equipamentos convencionais de baixa tensão, o comissionamento costuma seguir uma sequência conhecida: energizar o dispositivo, conectá-lo à rede e testar suas funções. Se o terminal obtém um endereço IP, registra-se no servidor SIP e completa chamadas recebidas, efetuadas e com áudio bidirecional, a instalação pode parecer praticamente concluída. Um telefone à prova de explosão não pode ser avaliado apenas dessa forma, pois o teste de comunicação valida o caminho de serviço, não toda a instalação em área classificada.
Por exemplo, um prensa-cabo pode prender o cabo Ethernet com firmeza suficiente para que o telefone entre na rede. Mas, se não for compatível com o diâmetro do cabo, a configuração da entrada ou o tipo de proteção contra explosões, o registro SIP bem-sucedido não elimina o problema de instalação. Da mesma forma, um invólucro sem entrada visível de água no momento não comprova vedação ambiental duradoura, e um telefone firmemente preso à parede não está necessariamente em uma posição que permita ao pessoal encontrá-lo e utilizá-lo rapidamente em uma emergência.
Algumas suposições comuns causam problemas em projetos de comunicação para áreas classificadas:
Continuidade elétrica não significa que a instalação com proteção contra explosões esteja correta;
Registro SIP bem-sucedido não confirma a instalação correta da entrada de cabos;
Ausência de entrada de água visível não garante vedação ambiental confiável a longo prazo;
Fixação mecânica firme não garante que o pessoal consiga localizar e usar rapidamente o telefone durante um incidente.
Portanto, a instalação deve ser avaliada sob dois aspectos paralelos. O primeiro é a integridade da proteção contra explosões: verificar se a instalação preservou as condições associadas ao tipo de proteção original do equipamento. O segundo é a disponibilidade da comunicação de emergência: verificar se o terminal permanece acessível, utilizável e conectado ao destino correto quando realmente necessário. Um ponto fixo de comunicação em área classificada só tem valor prático de engenharia quando as duas condições são atendidas.

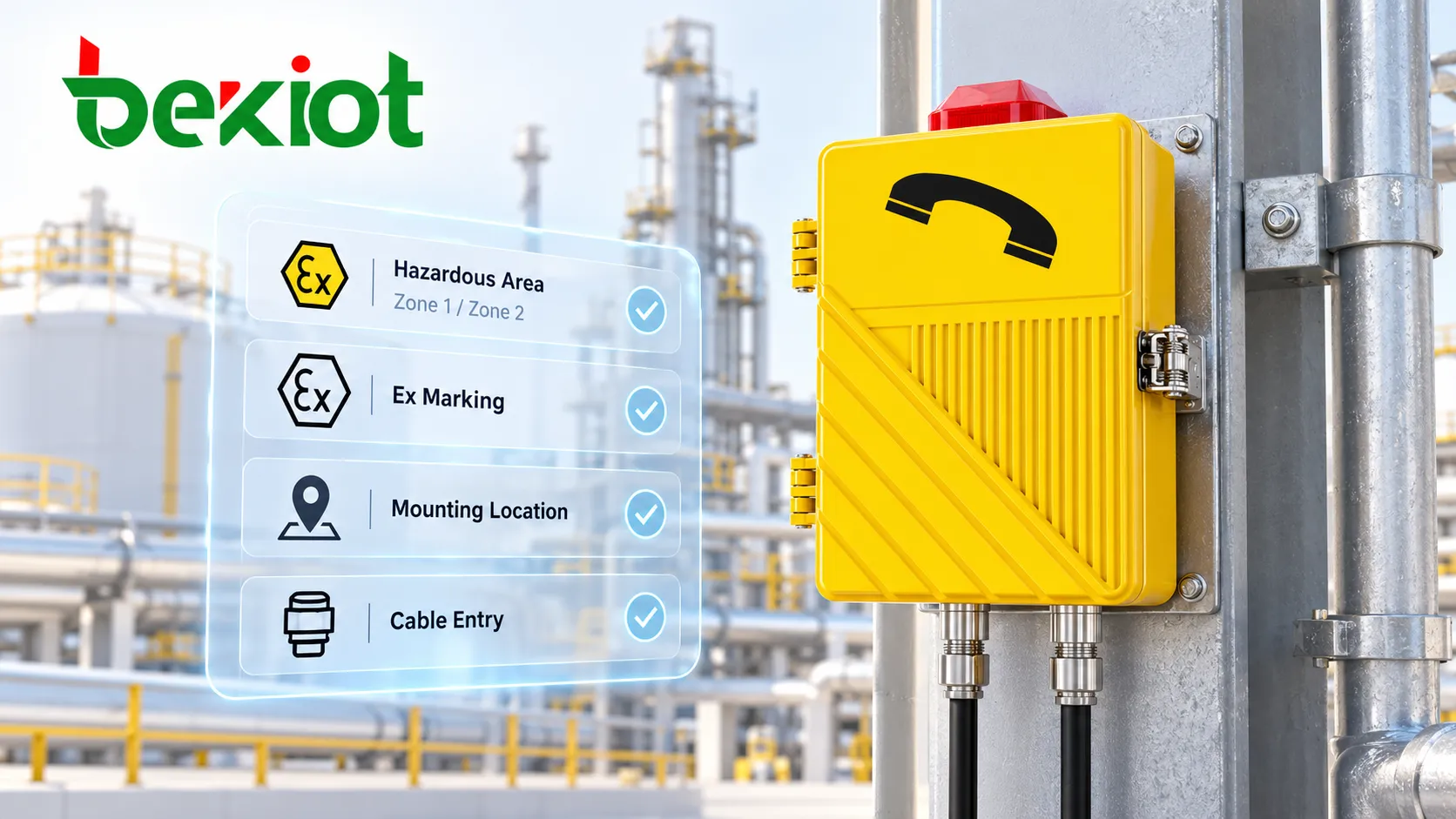

Erro 1: presumir que qualquer telefone à prova de explosão certificado pode ser instalado em qualquer lugar
“É um telefone à prova de explosão, portanto pode ser instalado em qualquer ponto da área classificada” é uma das suposições mais simples e importantes de evitar. A proteção contra explosões não é uma categoria única e genérica. Áreas classificadas podem envolver gases ou poeiras combustíveis, diferentes zonas, grupos de equipamentos, classes de temperatura e condições de temperatura ambiente. A adequação do dispositivo a determinado ponto depende de sua marcação Ex, do escopo da certificação e das normas aplicadas ao projeto, e não apenas da expressão “à prova de explosão” no nome do produto.
Esse problema costuma aparecer no fim do projeto. O telefone pode ter sido previsto para o Local A na fase de projeto, mas tubulações, estruturas metálicas, equipamentos, suportes ou restrições de passagem de cabos levam os instaladores a deslocá-lo vários metros durante a obra. Para um telefone IP comum, isso pode representar apenas um ajuste de posição. Para equipamentos em áreas classificadas, é necessário verificar se as mesmas condições de instalação continuam válidas no novo local.
Portanto, deslocar o terminal exige mais do que perguntar se o cabo Ethernet é comprido o suficiente. O projeto também deve confirmar:
se a classificação de área perigosa é a mesma no novo local;
se houve alteração da temperatura ambiente ou da exposição a agentes corrosivos;
se a marcação e as condições de certificação continuam aplicáveis;
se a rota do cabo e a configuração de entrada ainda correspondem ao projeto;
se a nova posição afeta o acesso ao telefone em uma emergência.
Se a adequação à área classificada ainda não foi confirmada durante a seleção do equipamento, consulte Como selecionar o telefone à prova de explosão adequado para áreas classificadas. Na instalação, a tarefa é diferente: preservar no ponto real as condições confirmadas durante o projeto.

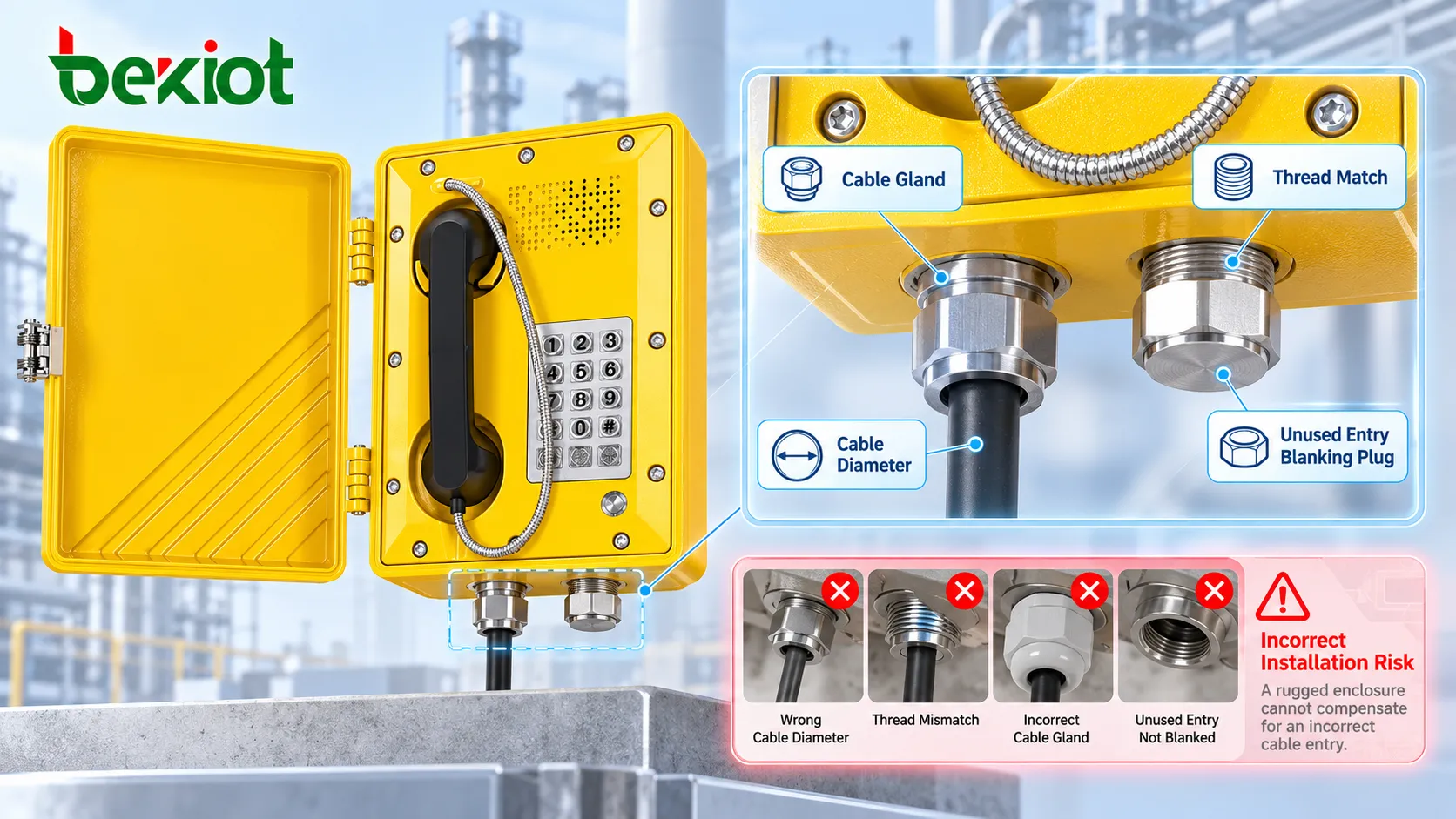

Erro 2: tratar o prensa-cabo apenas como uma braçadeira de cabo
No telefone à prova de explosão, o prensa-cabo costuma passar despercebido porque chama menos atenção que o próprio invólucro. No entanto, é um dos itens de inspeção mais importantes. Em instalações convencionais de baixa tensão, o prensa-cabo pode servir principalmente para fixação, vedação ambiental e alívio de tração. Em áreas classificadas, a entrada de cabos também integra as condições necessárias para manter o tipo de proteção original do equipamento.
As orientações técnicas da IEC para entradas de cabos em áreas classificadas relacionam diretamente os prensa-cabos à integridade do invólucro e à proteção ambiental. Para equipamentos que utilizam proteção Ex “d”, a relação entre cabo e prensa-cabo também afeta a preservação das condições originais de contenção da chama. Assim, a instalação não pode ser avaliada apenas pelo aperto do prensa-cabo.
No mínimo, deve-se verificar em campo:
se o prensa-cabo é adequado ao tipo de proteção contra explosões do equipamento;
se a especificação da rosca corresponde à entrada do equipamento;
se a faixa permitida de diâmetros contempla o cabo real;
se o prensa-cabo é compatível com a construção do cabo quando se utiliza cabo armado;
se os componentes de vedação estão corretamente posicionados, completos e não foram substituídos por peças inadequadas;
se o cabo sofre tração contínua, cargas laterais ou compressão mecânica.
Outra suposição comum é que um telefone com alto grau IP manterá automaticamente a mesma proteção ambiental após o cabeamento. Na realidade, a condição original do invólucro e a entrada instalada em campo integram a mesma cadeia de proteção. Um invólucro robusto não compensa uma entrada de cabo instalada incorretamente.
Erro 3: fechar entradas não utilizadas com qualquer tampão e perfurar novos furos em campo
Soluções temporárias são comuns durante obras: “Não vamos usar essa abertura, então basta tampá-la por enquanto” ou “A entrada original é difícil de acessar, então vamos fazer outra”. Essas práticas podem ser aceitáveis para alguns invólucros comuns, mas não podem ser automaticamente aplicadas a telefones à prova de explosão.
Entradas de cabos não utilizadas devem permanecer fechadas por meios compatíveis com o projeto do equipamento e os requisitos de instalação. Uma abertura livre não deve ser vedada com um tampão plástico comum, fita adesiva, composto de vedação temporário ou tampão roscado sem identificação apenas porque não se necessita de um segundo cabo no momento. O mesmo vale para perfuração em campo: um invólucro à prova de explosão não deve ser tratado como uma caixa de ligação convencional de aço inoxidável ou de baixa tensão.
Uma nova abertura levanta imediatamente diversas questões:
se a entrada adicional é permitida pelo projeto original e pelas condições de certificação;
se a posição, a rosca e a espessura de parede atendem aos requisitos aplicáveis;
se o novo prensa-cabo forma um conjunto correto com a entrada;
se a usinagem alterou a estrutura mecânica do invólucro;
se cavacos, rebarbas ou danos de usinagem penetraram ou afetaram o equipamento.
Se o projeto realmente exigir um adaptador, um redutor ou outra configuração de entrada de cabo, a alteração deve ser confrontada com a documentação do equipamento, as condições de certificação, os requisitos do fabricante e as regras de engenharia para áreas classificadas do projeto. Não deve ser tratada como simples fabricação rotineira em campo.
O mesmo princípio vale para juntas do invólucro, fixadores e estruturas de vedação. Aplicar selante de uso geral em uma junta “para reforçar a impermeabilização”, ou desbastar uma superfície de contato porque a tampa é difícil de fechar, pode parecer resolver o problema da obra e ao mesmo tempo introduzir uma nova incerteza técnica.

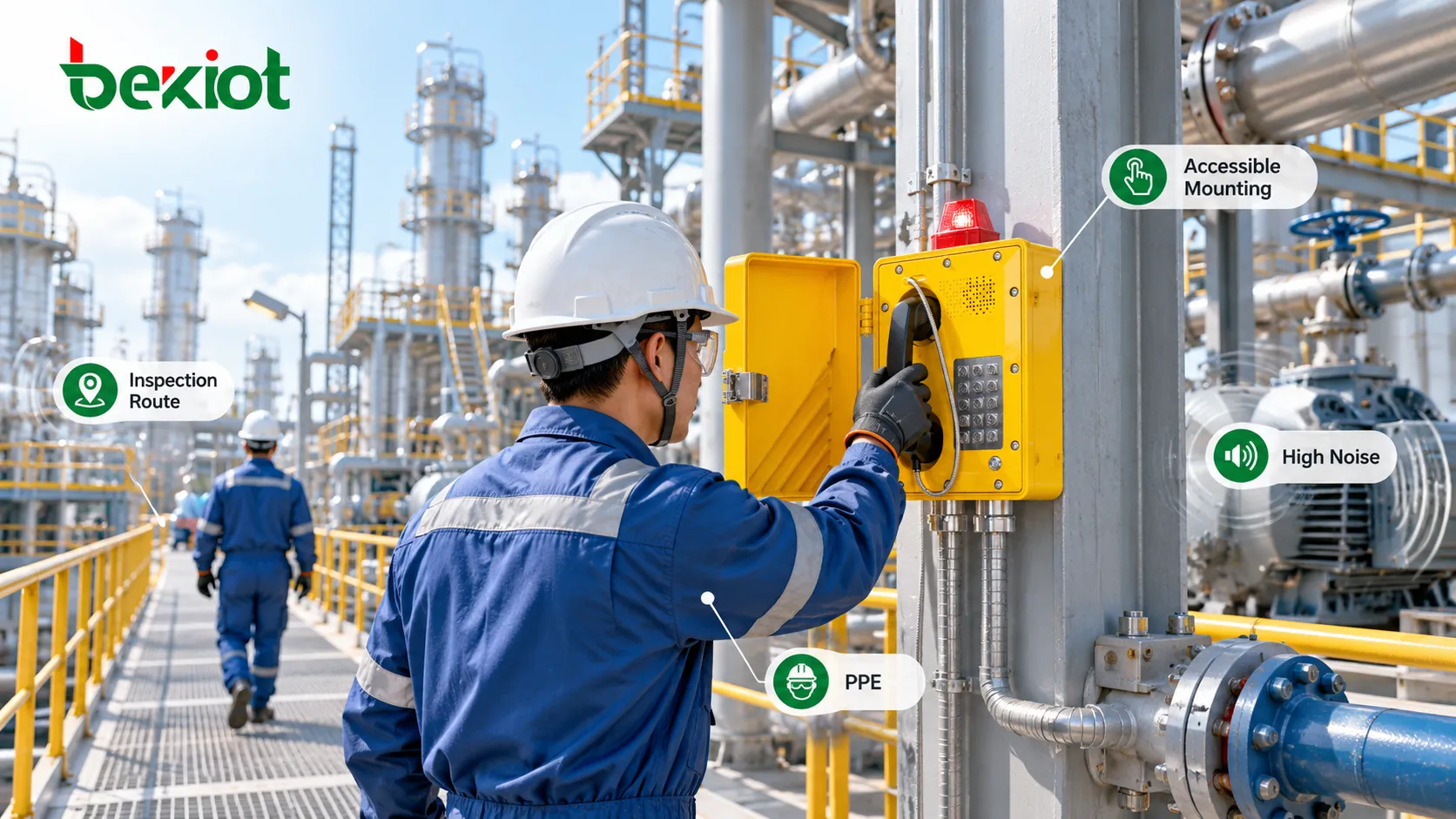

Erro 4: escolher o ponto de montagem apenas pela conveniência do cabeamento
Em uma área classificada, medir o comprimento do cabo é fácil. O caminho que uma pessoa precisa percorrer até o telefone é muito mais fácil de ignorar. Em um desenho de engenharia, o telefone aparece como uma coordenada. Em um incidente real, porém, o usuário pode estar usando capacete, luvas, óculos de proteção e outros EPIs, trabalhando em ambiente barulhento, pouco iluminado e cercado por tubulações, vapor ou equipamentos de processo.
Um telefone instalado atrás de um equipamento de grande porte, além de uma plataforma estreita ou longe da rota normal de inspeção pode existir fisicamente e ainda assim ter utilidade prática muito menor em uma emergência. Isso é ainda mais importante para modelos com cornetas, sinalizadores luminosos ou chamada de emergência por um toque: a localização afeta não apenas quem pode usar o telefone, mas também quem pode ouvir ou ver o alerta associado.
Portanto, o local de montagem deve ser avaliado do ponto de vista do usuário:
se o telefone é facilmente acessível pelas rotas normais de inspeção e operação;
se o pessoal precisaria atravessar uma área potencialmente perigosa para alcançá-lo em um incidente;
se a altura de montagem permite operar as teclas e retirar o fone do gancho usando luvas;
se tubulações, equipamentos ou guarda-corpos escondem o terminal;
se ele pode ser identificado rapidamente à noite ou com pouca luz;
se o ruído de fundo contínuo interfere no toque ou na comunicação bidirecional.
O melhor lugar para um telefone à prova de explosão não é aquele em que o cabeamento é mais fácil, mas o ponto que o pessoal consegue alcançar, identificar e utilizar rapidamente quando algo acontece.
Erro 5: supor que PoE, comutadores de rede e energia são assuntos comuns de baixa tensão porque o telefone já é à prova de explosão
Com a maior adoção dos telefones SIP à prova de explosão, a instalação em campo passou gradualmente da fiação telefônica tradicional à ideia de “um único cabo Ethernet”. Um telefone SIP alimentado por PoE pode realmente ter só um cabo conectado, mas ele depende de um comutador PoE, rack de rede, conversor de mídia, equipamentos de conexão, rede principal e servidor SIP ou IP PBX. Qualquer desses elementos pode afetar a disponibilidade da comunicação de emergência.
Tratar PoE como “se a rede está ativa, o telefone tem energia”
O PoE reduz a necessidade de uma fonte separada junto ao terminal, mas não fornece automaticamente energia de reserva para o sistema de comunicação. Se o comutador PoE a montante perder energia, todos os telefones dependentes dele podem perder simultaneamente alimentação e acesso à rede. Quando telefones à prova de explosão atendem chamadas de emergência, também devem ser avaliados o uso de UPS/nobreak, a alimentação reserva e os procedimentos de recuperação para o comutador PoE, a rede principal, o servidor SIP e o IP PBX.
Ignorar os requisitos de instalação de outros equipamentos de rede na área classificada
A adequação do telefone a uma área classificada não torna automaticamente adequados ao mesmo local um comutador de rede comum, módulo de alimentação, dispositivo de conexão ou acessório de rede. Qualquer equipamento elétrico instalado fisicamente nessa área deve ser avaliado segundo seu próprio ponto de instalação, tipo de proteção e requisitos do projeto. Ele não deve ser tratado como equipamento padrão de TI apenas porque atende ao telefone.
Fazer o aterramento apenas por costume
Os requisitos de aterramento, ligação equipotencial e blindagem de cabos podem variar conforme o projeto do equipamento, o tipo de proteção e a engenharia da instalação. A montagem deve seguir a documentação e o projeto, em vez da regra “foi assim que ligamos o último telefone”. Em áreas externas, percursos longos com cabos de cobre e locais sujeitos a surtos também podem exigir proteção contra surtos, descargas atmosféricas e isolamento de rede para preservar a disponibilidade da comunicação.
É nesse ponto que a proteção contra explosões e a confiabilidade da comunicação se encontram: mesmo que o terminal seja totalmente adequado, uma falha no projeto do sistema a montante ainda pode deixar o pessoal sem comunicação durante uma emergência.
Erro 6: supor que um alto grau IP elimina riscos de condensação, corrosão e entrada de água
Proteção contra explosões e proteção contra ingresso de agentes externos tratam riscos diferentes, e muitas áreas classificadas também são ambientes industriais severos. Instalações petroquímicas podem apresentar atmosferas corrosivas; terminais portuários e plataformas offshore enfrentam névoa salina; instalações externas sofrem chuva, radiação solar e ciclos de temperatura; e algumas áreas de processo passam por lavagens frequentes.
Portanto, um alto grau IP não elimina a necessidade de avaliar a própria instalação. A rota do cabo é um exemplo típico. Se o cabo cria um caminho direto de água até a entrada do invólucro, ou se eletrodutos, suportes e fixações permitem acúmulo de água ao redor da entrada, a condição após meses ou anos de operação pode ser muito diferente da observada no dia do comissionamento.
A condensação causada por mudanças de temperatura é outro fator frequentemente negligenciado. Não ver água da chuva no exterior do invólucro não garante que a umidade interna nunca será um problema. Os ciclos térmicos externos, o ar úmido e entradas de cabos mal posicionadas podem prejudicar a confiabilidade ambiental ao longo do tempo.
Além do grau IP, a instalação deve considerar:
se a orientação de montagem segue os requisitos do produto;
se o cabo cria um caminho evidente de drenagem ou escorrimento de água até o telefone;
se fixadores metálicos, suportes e acessórios são adequados às condições corrosivas do local;
se prensa-cabos e elementos de fechamento estão corretamente vedados;
se o equipamento sofre lavagem contínua, névoa salina ou exposição a agentes químicos;
se a montagem permite inspeções posteriores de corrosão e componentes soltos.
Um dispositivo atingir determinado grau IP em sua condição original de fábrica e manter proteção confiável após anos em campo são duas questões de engenharia diferentes.
Erro 7: acreditar que quanto maior o aperto da fixação mecânica, melhor
Telefones à prova de explosão normalmente são mais pesados que telefones de mesa, por isso a fixação segura em parede, estrutura metálica, coluna ou suporte específico é essencial. Mas “quanto mais apertado, mais seguro” não é uma regra completa de engenharia. Se a parede estiver desnivelada, o suporte deformado ou os furos desalinhados, forçar o invólucro para a posição pode produzir esforços desnecessários e prolongados.
O cabo também não deve depender do prensa-cabo para sustentar o peso de todo o trecho instalado. Em locais industriais com vibração de máquinas, movimento de veículos ou circulação frequente de pessoas, a carga mecânica costuma ser contínua e não apenas momentânea durante a montagem.
Em locais com vibração significativa, verifique:
se a base de montagem é estável;
se os componentes de fixação especificados foram utilizados;
se o invólucro do telefone está torcido ou sob esforço anormal;
se os cabos possuem suporte independente e folga adequada;
se o cordão do monofone pode sofrer puxões repetidos por máquinas, veículos ou pessoas;
se sinalizadores, cornetas e outros acessórios externos permanecem firmes sob vibração.
Esses problemas raramente surgem no dia da instalação. Após meses de vibração, ciclos térmicos e uso diário, podem aparecer como fixadores afrouxados, entradas de cabo tensionadas, conexões intermitentes ou falhas de acessórios externos. Uma boa instalação precisa responder a mais do que “vai permanecer na parede hoje?”; deve considerar o estado do equipamento após anos de serviço.

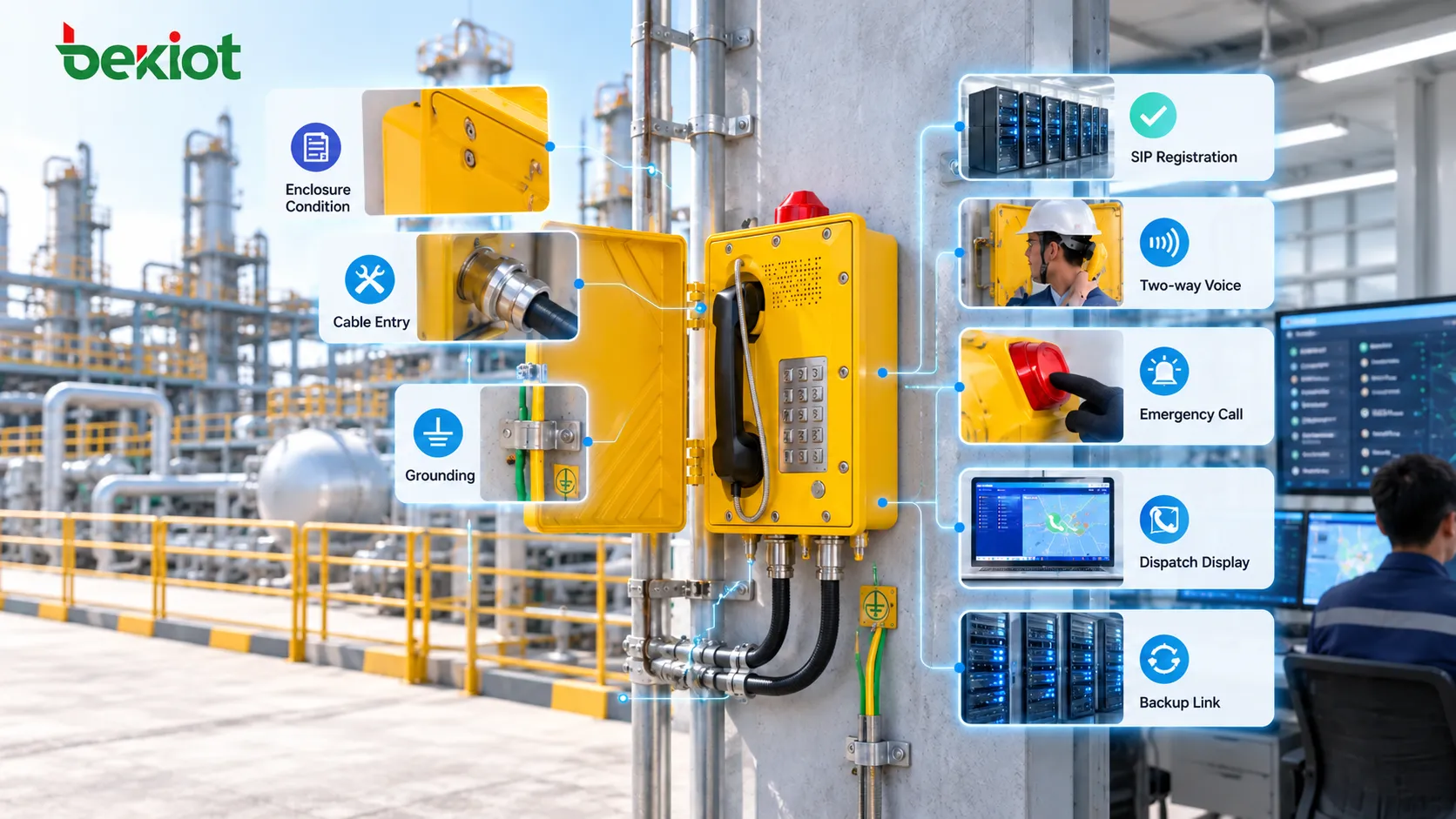

Erro 8: considerar uma chamada bem-sucedida como aceitação final
Usar “a chamada completou” como critério de aceitação final é uma das formas mais fáceis de transferir defeitos de instalação para a operação de longo prazo. A IEC 60079-14:2024 inclui a inspeção inicial no processo de instalação, reforçando que ela faz parte da instalação e não é uma etapa opcional. Portanto, a verificação da instalação em área classificada e o teste de aceitação das comunicações devem ser realizados como processos integrados.
A instalação física deve ser verificada primeiro:
se a placa de identificação corresponde ao local real de instalação;
se invólucro, tampa e fixadores estão livres de danos causados pela instalação;
se prensa-cabo, adaptador e elementos de fechamento foram instalados corretamente;
se o cabo está livre de tração, abrasão ou compressão anormais;
se aterramento, ligação equipotencial e conexões relacionadas atendem aos requisitos do projeto;
se a marcação do produto e as etiquetas de advertência permanecem visíveis.
Em seguida, o teste de comunicação deve confirmar:
se o registro SIP ou o estado da linha analógica está normal;
se chamadas recebidas, efetuadas, comutação do gancho e áudio bidirecional funcionam corretamente;
se a fala permanece inteligível nas condições reais de ruído do local;
se o botão de emergência ou chamada direta alcança o destino correto;
se a console de despacho exibe a identidade e a localização corretas do terminal;
se sinalizadores visuais, cornetas, gravação e outras integrações configuradas funcionam corretamente;
se servidores de reserva, sistemas UPS/nobreak e rotas alternativas de chamada foram testados em condições reais de falha, quando previstos no projeto.
Um procedimento mais completo de testes após a instalação está disponível em Como testar um telefone à prova de explosão após a instalação?.
Quais erros de instalação são mais importantes identificar antes da entrega?
Muitos problemas de instalação de telefones à prova de explosão seguem o mesmo padrão: a comunicação funciona normalmente a curto prazo, embora um risco de longo prazo já tenha sido introduzido. Por isso, as verificações mais importantes antes da entrega não se concentram apenas em falhas óbvias, mas também em detalhes da instalação facilmente encobertos pelo simples fato de que o telefone ainda funciona.
| Condição em campo | Suposição comum | O que realmente precisa ser confirmado |
|---|---|---|
| Telefone conectado e capaz de fazer chamadas | Instalação concluída | Adequação à área, prensa-cabo, elementos de fechamento, aterramento e inspeção inicial |
| Prensa-cabo totalmente apertado | A entrada de cabo deve estar correta | Tipo de prensa-cabo, rosca, diâmetro de cabo e compatibilidade com o tipo de proteção |
| Entrada não utilizada está fechada | É aceitável desde que não entre água | Se o elemento de fechamento é adequado ao equipamento e aos requisitos de instalação |
| Equipamento montado com muita firmeza | A montagem mecânica está correta | Se invólucro, cabo e suporte estão sujeitos a esforços anormais prolongados |
| Equipamento possui alto grau IP | Entrada de água deixou de ser preocupação | Orientação de montagem, rota do cabo, vedação da entrada, condensação e exposição à corrosão |
| PoE funciona | A comunicação de emergência já dispõe de energia de reserva | Se o comutador a montante, a rede principal e a plataforma SIP possuem recursos adequados de redundância e alimentação de reserva |
| O áudio é claro na oficina ou laboratório | A fala será clara no local de instalação | Inteligibilidade bidirecional sob ruído real, uso de EPI e posições efetivas de operação |
Essas verificações não pretendem acrescentar trabalho desnecessário aos instaladores. Seu objetivo é identificar problemas enquanto o projeto ainda está na fase de comissionamento e entrega. Descobrir problemas de prensa-cabo, tensão no cabo, vedação ou comunicação de reserva depois de meses ou anos de operação em área classificada normalmente é muito mais difícil e prejudicial.
A qualidade da instalação determina a qualidade da comunicação
O verdadeiro valor de um telefone à prova de explosão geralmente se revela no momento menos conveniente: anomalia de processo, alarme de vazamento, trabalhador preso, falha de energia, comutação de rede ou necessidade urgente de contatar a sala de controle. Uma boa instalação não é apenas aquela que parece organizada no dia da entrega, mas a que conserva identificação clara, entradas de cabos confiáveis, fixação estável e caminho de comunicação verificável anos depois.
Sob essa perspectiva, os erros mais relevantes nem sempre são os que impedem o telefone de ligar. Essas falhas são relativamente fáceis de identificar. Os problemas mais difíceis ocorrem quando o telefone ainda funciona e o projeto pode ser entregue, mas uma das condições controladas da instalação já foi alterada durante a obra.
Projetos de telefonia à prova de explosão devem, portanto, tratar seleção de equipamentos, instalação em campo, inspeção inicial e manutenção de longo prazo como uma cadeia contínua de engenharia. O projeto do equipamento estabelece a base de proteção. A instalação preserva essas condições no ambiente real, enquanto a inspeção e a manutenção verificam se o estado instalado não se deteriorou progressivamente com o tempo, exposição ambiental ou intervenções humanas.
Para projetos de comunicação em áreas classificadas dos setores químico, de petróleo e gás, armazenagem, energia e outros, a Becke Telcom oferece telefones SIP à prova de explosão, terminais industriais de comunicação, sistemas IP PBX, servidores SIP e plataformas de comando e despacho. A configuração dos terminais e sistemas pode considerar a classificação da área, a arquitetura de comunicação, o ruído local e os fluxos de chamadas de emergência, seguida da verificação do caminho real de comunicação após a instalação.
Perguntas frequentes
Se um telefone à prova de explosão consegue fazer chamadas após a instalação, isso significa que ela está correta?
Não. Uma chamada bem-sucedida confirma apenas que a função de comunicação está disponível naquele momento. Ainda é necessário verificar adequação à área classificada, marcação, entradas de cabos, elementos de fechamento, fixadores, requisitos de aterramento ou ligação equipotencial e resultados da inspeção inicial.
É possível usar um prensa-cabo industrial comum em um telefone à prova de explosão?
A adequação não pode ser determinada apenas porque a rosca se encaixa ou o cabo pode ser apertado. O prensa-cabo deve ser compatível com o tipo de proteção contra explosões do equipamento, a disposição da entrada, a rosca, a construção do cabo e os requisitos do projeto. Em tipos de proteção como Ex “d”, o dispositivo de entrada de cabo é parte importante da manutenção do arranjo de proteção original.
Uma entrada não utilizada em um telefone à prova de explosão pode ser fechada com um tampão comum?
Entradas não utilizadas exigem um sistema de fechamento compatível com o projeto do equipamento e com os requisitos de instalação em área classificada. Tampões plásticos comuns, fitas adesivas ou materiais de vedação temporários não devem ser considerados soluções aceitáveis só porque parecem impedir a entrada de água.
Um telefone SIP à prova de explosão alimentado por PoE ainda precisa de energia de reserva?
Isso depende de todo o caminho de comunicação. O PoE alimenta o terminal via Ethernet, mas o telefone ainda pode perder o serviço se o comutador PoE a montante, a rede principal ou o servidor SIP ficar sem energia. Quando há função de chamada de emergência, a alimentação de reserva adequada e os caminhos alternativos de comunicação devem fazer parte do projeto do sistema.
Quais registros devem ser mantidos após instalar um telefone à prova de explosão?
Registros úteis incluem modelo e número de identificação do equipamento, local da instalação, dados da placa, configuração das entradas de cabos, informações da linha ou rede, número SIP, destino da chamada de emergência, fotos em campo, resultados da inspeção inicial e registros de testes reais de chamadas e integração. Essas informações servem de referência para identificar mudanças durante a manutenção posterior.
