Em sistemas de áudio profissional, um sinal limpo não depende apenas do microfone, alto-falante, mixer ou amplificador. Ele também depende de como o sinal percorre o cabo.

Áudio balanceado é um método de transmissão de sinal de áudio projetado para reduzir ruído, zumbido e interferência eletromagnética, especialmente quando os cabos passam por longas distâncias ou por ambientes com forte ruído elétrico. Ele é amplamente usado em estúdios de gravação, sistemas de som ao vivo, instalações de broadcast, salas de conferência, sistemas de sonorização pública, teatros, casas de culto, instalações AV comerciais e sistemas profissionais de intercomunicação ou comunicação.

A ideia básica da transmissão de sinal balanceada

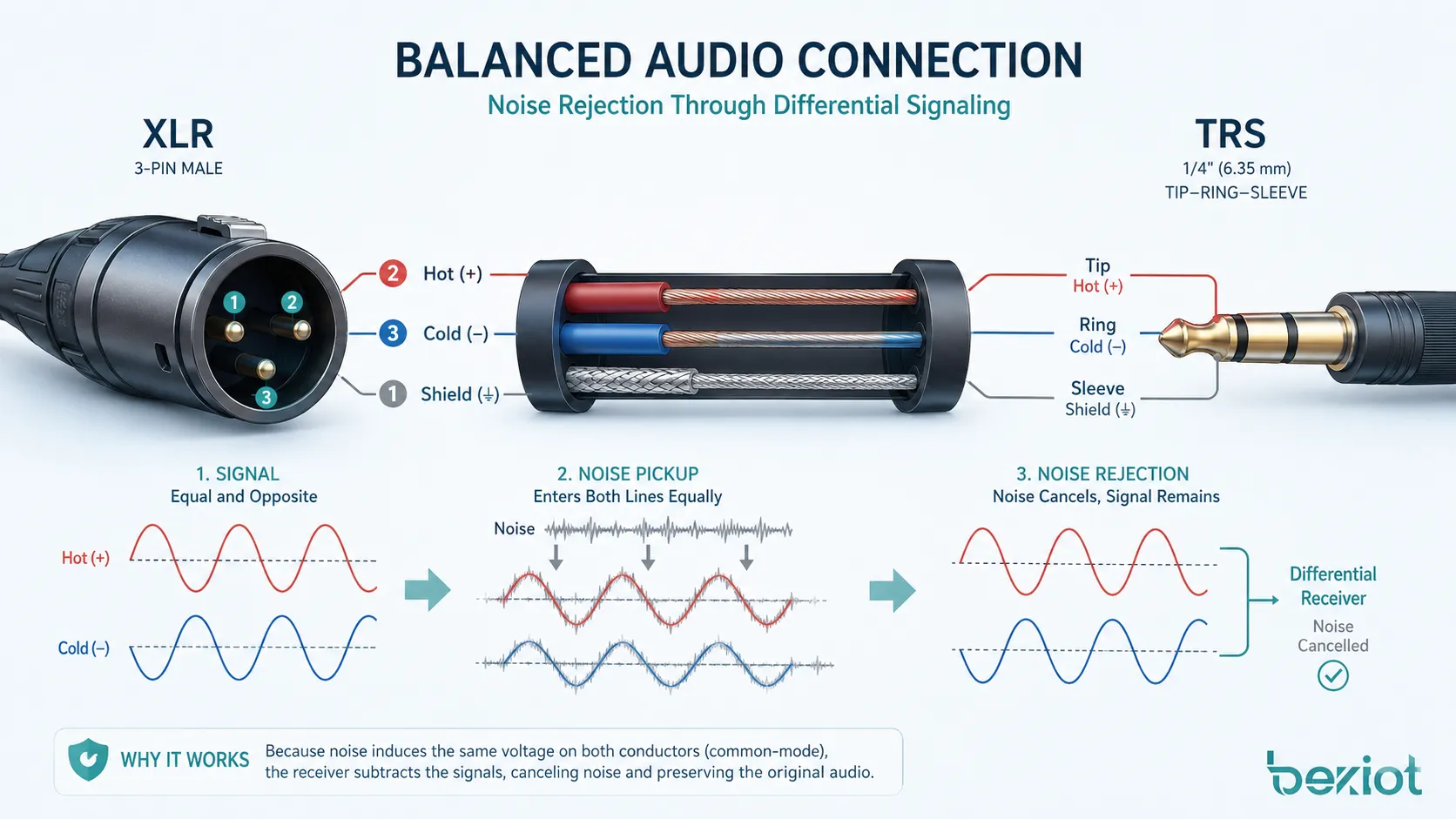

Uma conexão de áudio balanceado normalmente usa três condutores: uma linha de sinal positiva, uma linha de sinal negativa e uma blindagem ou terra. As duas linhas de sinal transportam a mesma informação de áudio, mas uma delas em polaridade oposta. Na extremidade receptora, a entrada balanceada compara as duas linhas e reconstrói o sinal de áudio original.

A principal vantagem é que o ruído captado ao longo do cabo tende a aparecer igualmente nas duas linhas de sinal. Como o circuito receptor responde à diferença entre os dois condutores, grande parte do ruído comum pode ser rejeitada. Por isso o áudio balanceado é especialmente valioso em sistemas profissionais com cabos longos e interferências elétricas frequentes.

Condutores positivo, negativo e de blindagem

Em um cabo balanceado típico, o condutor positivo costuma ser chamado de hot, o condutor negativo de cold, e a blindagem oferece aterramento e proteção contra interferência. Em conexões XLR, o pino 2 costuma ser hot, o pino 3 cold e o pino 1 blindagem ou terra. Em conexões TRS balanceadas, a ponta é hot, o anel é cold e a luva é a blindagem.

A blindagem não deve transportar o sinal principal de áudio como fazem os dois condutores balanceados. Sua função é proteger o par de sinal contra interferências externas e oferecer uma referência quando o projeto do equipamento exige. Boa blindagem e aterramento correto são importantes para desempenho de áudio estável.

Como funciona o cancelamento de ruído

O princípio de redução de ruído do áudio balanceado baseia-se na transmissão diferencial. Quando um cabo balanceado passa perto de cabos de energia, dimmers de iluminação, motores, fontes de radiofrequência ou outros equipamentos elétricos, a interferência pode ser induzida no cabo. Idealmente, essa interferência aparece quase igualmente nos dois condutores de sinal.

Na extremidade receptora, a entrada balanceada amplifica a diferença entre as linhas hot e cold. Como o sinal de áudio desejado tem polaridade oposta nas duas linhas, ele é preservado. Como o ruído indesejado é semelhante nas duas linhas, ele é amplamente cancelado. Esse processo é conhecido como rejeição de modo comum.

Rejeição de modo comum

Rejeição de modo comum é a capacidade de uma entrada balanceada rejeitar sinais comuns aos dois condutores. Quanto maior essa rejeição, melhor o sistema consegue reduzir zumbido, buzz e interferência eletromagnética. Equipamentos profissionais costumam informar esse desempenho como razão de rejeição de modo comum, ou CMRR.

O CMRR não é determinado apenas pelo cabo. Ele também depende da qualidade do circuito de entrada, do cabeamento do conector, do equilíbrio do cabo, do método de aterramento e do ambiente elétrico. Uma entrada mal projetada ou um conector mal ligado pode reduzir o benefício de uma conexão balanceada mesmo com cabo de alta qualidade.

Por que o comprimento do cabo importa

Cabos de áudio curtos podem funcionar de forma aceitável mesmo quando são não balanceados, especialmente em configurações simples de mesa ou de consumo. Porém, cabos longos têm muito mais probabilidade de captar interferência. Um cabo de microfone atravessando um palco, uma linha de nível de linha em um rack ou uma conexão atravessando um prédio podem ficar expostos a fontes de ruído.

Nessas situações, o áudio balanceado é preferido porque foi projetado para transmissão mais limpa em distância. Isso não significa que cabos balanceados tenham comprimento ilimitado, mas eles são muito mais adequados para instalações profissionais do que conexões não balanceadas comuns.

Principais características do áudio balanceado

O áudio balanceado não é apenas um tipo de cabo. É uma interface completa de sinal que envolve circuito de saída, cabo, conector e circuito de entrada. Para obter todo o benefício, tanto o dispositivo fonte quanto o dispositivo receptor devem suportar operação balanceada.

Conexão de três condutores

A característica mais reconhecível do áudio balanceado é o uso de três condutores. Isso pode aparecer como conector XLR de 3 pinos, conector TRS de 1/4 de polegada, bloco de terminais ou outros formatos profissionais. O conector físico sozinho nem sempre garante operação balanceada, portanto as especificações do equipamento devem ser verificadas.

Por exemplo, um conector TRS pode ser usado para áudio mono balanceado, mas também para fones estéreo não balanceados. Um conector XLR é geralmente balanceado, mas alguns equipamentos podem usar XLR para outros tipos de sinal. A ligação correta e a compatibilidade entre dispositivos são essenciais.

Forte resistência à interferência

O áudio balanceado é projetado para reduzir zumbido, buzz, interferência de radiofrequência e ruído causado por campos eletromagnéticos. Isso é especialmente importante em locais com iluminação, distribuição de energia, elevadores, HVAC, motores, projetores, painéis LED, sistemas sem fio ou racks AV de alta densidade.

Em instalações reais, o áudio balanceado ajuda a manter clareza de fala, qualidade musical e confiabilidade do sistema. Essa é uma das razões pelas quais microfones, mixers, interfaces de áudio, processadores DSP, amplificadores e stage boxes profissionais costumam ter entradas e saídas balanceadas.

Compatibilidade com equipamentos profissionais

Sistemas de áudio profissional geralmente são construídos em torno de conexões balanceadas. Microfones, consoles de mixagem, pré-amplificadores, interfaces de áudio, consoles de broadcast, processadores digitais, caixas ativas e amplificadores profissionais costumam suportar áudio balanceado para manter qualidade estável em sistemas complexos.

Isso torna o áudio balanceado um padrão prático em ambientes onde dispositivos de diferentes marcas precisam trabalhar juntos. Quando a cadeia de sinal está corretamente combinada, interfaces balanceadas reduzem o tempo de diagnóstico e melhoram o desempenho no longo prazo.

Tipos comuns de conectores

O áudio balanceado pode ser transportado por vários formatos de conector. Os mais comuns são XLR e TRS, mas instalações fixas também podem usar bornes de parafuso, conectores Euroblock, D-sub ou sistemas de transporte de áudio baseados em RJ45 conforme o projeto.

Conexões XLR

Conectores XLR são amplamente usados para microfones e conexões profissionais de nível de linha. Eles são mecanicamente seguros, duráveis e adequados para palco e uso em campo. Uma conexão XLR balanceada padrão de 3 pinos transporta hot, cold e blindagem.

Como XLR é comum em microfones, também é associado à alimentação phantom. A alimentação phantom pode ser enviada por linhas balanceadas de microfone para alimentar microfones condensadores ou DI boxes ativas. Porém, ela deve ser usada apenas com equipamentos projetados para aceitá-la.

Conexões TRS

Um conector TRS de 1/4 de polegada pode transportar áudio mono balanceado quando usado entre dispositivos compatíveis. Ele possui três pontos de contato: ponta, anel e luva. Em ligação balanceada, a ponta leva o sinal hot, o anel leva o sinal cold e a luva é blindagem ou terra.

TRS também pode ser usado para saídas de fone estéreo, cabos de insert ou outros arranjos de sinal. Isso causa confusão para alguns usuários. O formato do conector sozinho não define o tipo de sinal; o manual do equipamento e a finalidade do cabo devem sempre ser verificados.

Áudio balanceado versus áudio não balanceado

O áudio não balanceado geralmente usa dois condutores: um condutor de sinal e um terra ou blindagem. Esse tipo de conexão é comum em dispositivos de consumo, guitarras, teclados, sistemas estéreo domésticos, cabos RCA e muitos cabos curtos. É simples e de baixo custo, mas fica mais vulnerável ao ruído com a distância.

O áudio balanceado usa dois condutores de sinal mais uma blindagem, permitindo rejeição de ruído na extremidade receptora. Isso o torna mais adequado para ambientes profissionais, comerciais e críticos onde a qualidade do sinal precisa permanecer estável.

Balanceado não significa estéreo

Um equívoco comum é pensar que áudio balanceado significa áudio estéreo. Na maioria dos sistemas profissionais, uma conexão balanceada normalmente transporta um canal mono. Os dois condutores de sinal não são esquerda e direita; são versões de polaridade oposta do mesmo sinal de áudio.

Áudio estéreo balanceado normalmente requer dois canais balanceados, como esquerdo balanceado e direito balanceado. Cada canal precisa de seus próprios condutores hot, cold e blindagem. Por isso sistemas estéreo profissionais costumam usar dois cabos XLR ou duas conexões TRS balanceadas.

Quando o áudio não balanceado ainda é aceitável

O áudio não balanceado não é automaticamente ruim. Ele pode funcionar bem em conexões curtas, dispositivos de consumo, sinais de guitarra, sistemas domésticos e configurações simples onde interferência não é problema importante. Muitos dispositivos são projetados com entradas e saídas não balanceadas e podem ter bom desempenho quando instalados corretamente.

O problema aparece quando cabos não balanceados ficam longos demais ou passam por ambientes ruidosos. Nesses casos, zumbido, buzz ou degradação do sinal podem se tornar perceptíveis. O áudio balanceado é a solução preferida quando comprimento do cabo, controle de ruído e confiabilidade profissional são importantes.

Benefícios em sistemas de áudio reais

Os benefícios do áudio balanceado ficam claros em sistemas nos quais o áudio deve permanecer limpo, estável e inteligível. Ele é especialmente importante para reforço de voz, produção musical, apresentações ao vivo, transmissão broadcast, conferências e sistemas de som instalados.

Som mais limpo em longas distâncias

O áudio balanceado ajuda a preservar a qualidade do som em cabos mais longos ao reduzir o efeito de interferência externa. Isso é útil quando microfones ficam longe de mixers, racks estão separados de salas de controle ou linhas de áudio precisam passar por paredes, tetos, palcos ou salas técnicas.

Uma transmissão mais limpa significa menos zumbido de fundo, menos problemas de ruído e melhor desempenho geral. Em aplicações de fala, isso melhora a inteligibilidade. Em música, ajuda a preservar detalhes e faixa dinâmica.

Maior confiabilidade em instalações complexas

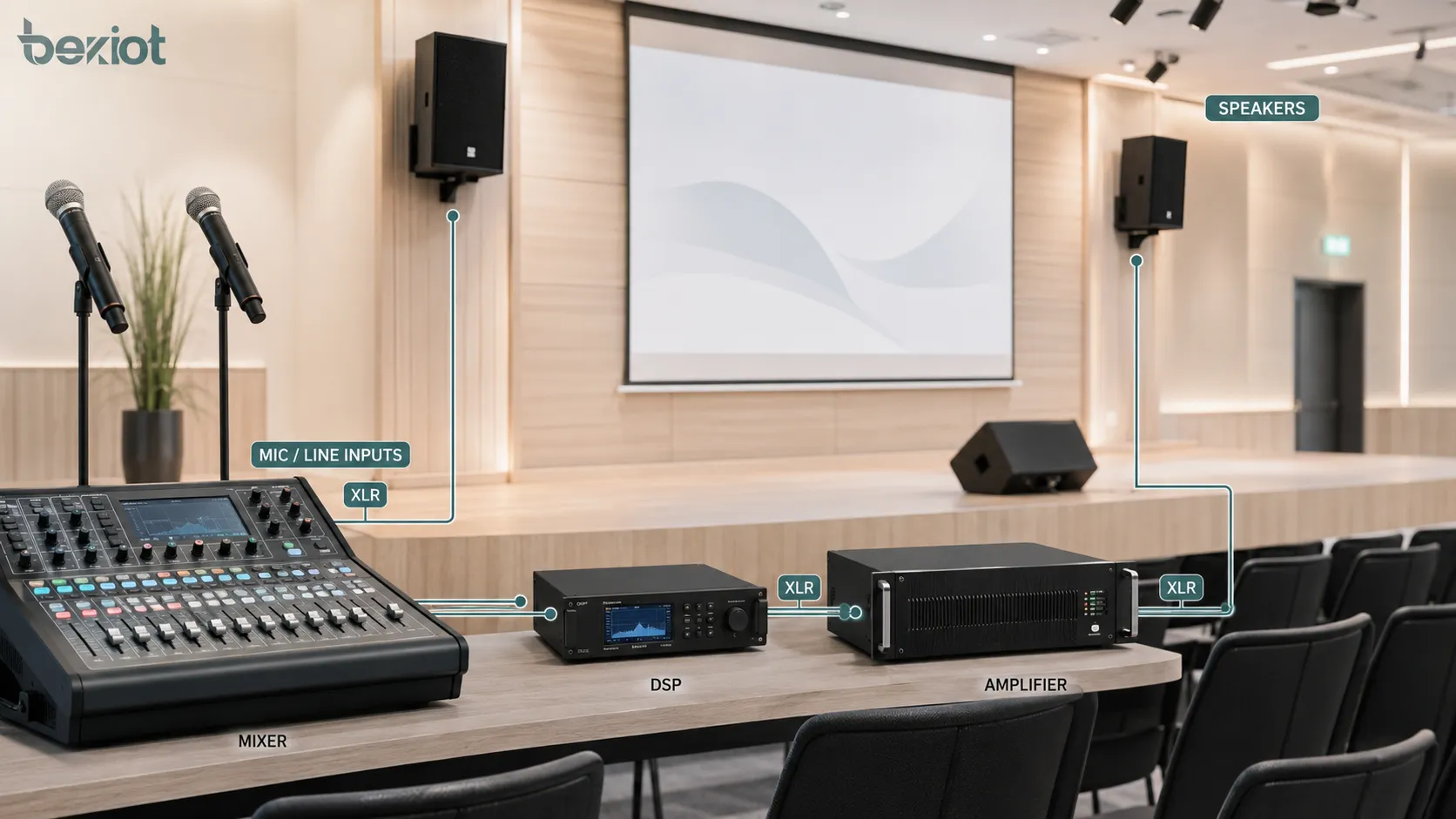

Sistemas AV comerciais e profissionais frequentemente incluem muitos dispositivos conectados entre si. Mixers, processadores DSP, amplificadores, receptores sem fio, controladores de paging, sistemas de conferência e gravadores podem compartilhar o mesmo ambiente técnico. O áudio balanceado reduz o risco de um cabo se tornar fonte de ruído.

Essa confiabilidade é valiosa em instalações permanentes onde o acesso para manutenção pode ser limitado após a obra. Um cabeamento balanceado corretamente projetado reduz diagnósticos futuros e apoia operação estável ao longo do tempo.

Melhor compatibilidade com fluxos profissionais

Fluxos profissionais costumam ser construídos sobre caminhos de sinal balanceados. Microfones alimentam pré-amplificadores balanceados, mixers enviam saídas balanceadas, processadores recebem sinais balanceados de nível de linha e amplificadores aceitam entradas balanceadas. Usar áudio balanceado em toda a cadeia mantém um padrão técnico consistente.

Isso também facilita a expansão do sistema. Quando novos equipamentos são adicionados, interfaces balanceadas têm mais chance de se integrar sem problemas à infraestrutura profissional existente.

Onde é comumente usado

O áudio balanceado aparece em muitos setores porque a necessidade de transmissão sonora confiável não se limita à produção musical. Qualquer ambiente que exija áudio claro em distância pode se beneficiar de um projeto de sinal balanceado.

Estúdios de gravação e produção musical

Estúdios usam áudio balanceado para microfones, pré-amplificadores, interfaces de áudio, patch bays, controladores de monitor, processadores externos e monitores de estúdio. Como estúdios exigem baixo ruído e captação precisa, conexões balanceadas são essenciais na maioria das cadeias profissionais.

Na gravação, pequenas quantidades de ruído podem ficar perceptíveis durante mixagem e masterização. O cabeamento balanceado protege o sinal antes que ele chegue ao gravador, à estação de áudio digital ou ao equipamento de processamento.

Som ao vivo e locais de apresentação

Sistemas de som ao vivo dependem fortemente de áudio balanceado porque palcos costumam ter cabos longos, iluminação de alta potência, amplificadores, sistemas sem fio, telas LED e muitas fontes potenciais de ruído. Linhas de microfone, multicabos, stage boxes e entradas de mixer normalmente são balanceadas.

O áudio balanceado ajuda a manter qualidade estável em concertos, conferências, teatros, cultos e eventos públicos. Ele também permite aos técnicos construir sistemas maiores sem ficarem limitados por distâncias muito curtas de cabo.

Broadcast, conferência e AV instalado

Estúdios de broadcast, salas de reunião, tribunais, salas de aula, centros de controle e espaços AV corporativos costumam usar áudio balanceado em microfones, DSP, mixers, gravadores e amplificadores. A transmissão clara da fala é especialmente importante nesses ambientes.

Em AV instalado, o áudio balanceado frequentemente passa por conduítes, racks, placas de parede e forros. Seleção e terminação corretas de cabos ajudam o sistema a permanecer silencioso e fácil de manter após a instalação.

Sonorização pública e som comercial

Sistemas de sonorização pública, música ambiente, paging, instalações de transporte, shoppings, escolas, hospitais e áreas industriais podem usar áudio balanceado de nível de linha entre controladores, mixers, processadores e amplificadores.

Embora a distribuição aos alto-falantes possa usar outro formato, como baixa impedância ou linhas de tensão constante, o áudio balanceado continua valioso no caminho frontal do sinal, onde é necessária transmissão limpa da fonte.

Notas importantes de instalação

O áudio balanceado funciona melhor quando toda a conexão é projetada corretamente. Um cabo balanceado conectado a uma saída não balanceada pode não oferecer rejeição completa de ruído. Uma saída balanceada ligada a uma entrada mal cabeada também pode causar ruído, perda de nível ou problemas de terra.

Use o tipo correto de cabo

Cabos balanceados de microfone e nível de linha devem usar par trançado com blindagem. O par trançado ajuda ambos os condutores a captar interferência igualmente, enquanto a blindagem reduz ruído externo. A qualidade do cabo importa, especialmente em longas distâncias ou ambientes exigentes.

Usar cabos aleatórios pode reduzir o benefício do áudio balanceado. Para instalação permanente, a seleção do cabo deve corresponder ao ambiente, classificação contra fogo, flexibilidade, exigência de blindagem e método de conector ou terminal.

Evite erros de aterramento

Aterramento inadequado pode causar zumbido, buzz ou loops de terra. O áudio balanceado reduz muitos problemas de ruído, mas não torna o aterramento irrelevante. A blindagem deve ser conectada conforme recomendações do fabricante e boas práticas profissionais.

Em sistemas complexos, transformadores de isolamento, aterramento correto de racks, aterramento em estrela ou entradas diferenciais podem resolver ruídos difíceis. Levantar terras aleatoriamente sem entender o sistema pode criar riscos de segurança e confiabilidade.

Combine corretamente os níveis de sinal

Conexões balanceadas podem transportar sinais de nível de microfone ou de linha. Um sinal de microfone é muito mais fraco e geralmente precisa de pré-amplificador. Um sinal de linha é mais forte e é usado entre mixers, processadores e amplificadores.

Conectar o nível errado pode causar áudio fraco, distorção, clipping ou ruído. Antes da instalação, confirme se o equipamento usa nível de microfone, linha, consumidor, profissional, áudio analógico, áudio digital AES ou outro formato.

Problemas típicos e como evitá-los

Muitos problemas de áudio balanceado são causados por suposições incorretas. Um cabo pode ter o conector certo, mas a ligação errada. Um dispositivo pode ter conector TRS sem saída balanceada. Um sistema pode usar conexões balanceadas e ainda sofrer ruído por erros de aterramento ou instalação.

Confusão de conectores

TRS, TS, XLR, RCA e blocos de terminais parecem simples, mas têm finalidades diferentes. Um cabo TRS nem sempre é balanceado, e um conector XLR nem sempre é usado para áudio analógico. Instaladores devem confirmar o tipo de sinal, não apenas a aparência do conector.

Isso é especialmente importante em sistemas mistos com dispositivos de consumo, equipamentos profissionais, notebooks, instrumentos, mixers, amplificadores e unidades DSP conectados juntos. Adaptadores podem ser necessários, mas devem ser escolhidos com cuidado para evitar perda de sinal ou ruído.

Conexões de não balanceado para balanceado

Às vezes um dispositivo não balanceado precisa conectar-se a uma entrada balanceada. Isso pode funcionar, mas o método de ligação importa. Um adaptador direto pode bastar para trajetos curtos, enquanto trajetos longos podem exigir DI box, transformador isolador ou dispositivo ativo de balanceamento.

Por exemplo, conectar um notebook ou player de mídia a um mixer profissional geralmente funciona melhor por uma DI box ou interface que converta áudio de consumo não balanceado em sinal balanceado. Isso reduz zumbido e melhora a confiabilidade do sistema.

Terminação incorreta da blindagem

A terminação da blindagem pode afetar o desempenho de ruído. Em muitos cabos padrão, a blindagem é conectada nas duas extremidades. Em algumas instalações fixas, estratégias especiais de aterramento podem ser usadas para reduzir loops. A abordagem correta depende do equipamento e do local.

Desconectar a blindagem aleatoriamente pode criar novos problemas. Se surgir zumbido ou ruído, é melhor diagnosticar todo o caminho do sinal, distribuição elétrica, aterramento, rota dos cabos e compatibilidade dos equipamentos em vez de alterar cabos sem motivo claro.

Como escolher entre balanceado e não balanceado

A escolha depende do comprimento do cabo, tipo de equipamento, ambiente de ruído, nível de sinal e requisitos de desempenho. Em áudio profissional, o balanceado geralmente deve ser a escolha padrão quando o equipamento suporta. Em sistemas simples de consumo com cabos curtos, o não balanceado pode ser aceitável.

Escolha balanceado para uso profissional ou longas distâncias

O áudio balanceado é a melhor escolha para cabos de microfone, sistemas de palco, áudio entre racks, salas de conferência, AV instalado, broadcast, sonorização pública e qualquer conexão que possa passar perto de fontes de ruído elétrico.

Também é a escolha mais segura quando o sistema pode crescer no futuro. Uma infraestrutura balanceada dá mais flexibilidade aos integradores e reduz a chance de ruído quando a posição dos equipamentos muda.

Use não balanceado apenas onde fizer sentido

O áudio não balanceado continua útil para conexões curtas entre dispositivos de consumo, instrumentos, players de mídia, pequenos mixers e equipamentos de mesa. Ele é simples e amplamente suportado. O ponto principal é manter cabos curtos e evitar fontes de alimentação, dimmers, motores ou cabos de alta corrente.

Quando uma fonte não balanceada precisa alimentar um sistema profissional balanceado, equipamentos de conversão devem ser considerados. DI boxes, interfaces de áudio, transformadores isoladores ou conversores de linha adequados podem tornar a cadeia mais limpa e confiável.

FAQ

O que significa áudio balanceado?

Áudio balanceado é um método de enviar áudio por dois condutores de sinal com polaridade oposta e uma blindagem. O receptor compara as duas linhas e rejeita o ruído que aparece igualmente nas duas, ajudando a manter o sinal mais limpo.

Áudio balanceado é melhor que áudio não balanceado?

Geralmente é melhor para cabos longos, equipamentos profissionais e ambientes eletricamente ruidosos porque oferece maior rejeição de ruído. O áudio não balanceado pode funcionar bem em conexões curtas de consumo ou instrumentos quando interferência não é um grande problema.

Áudio balanceado significa estéreo?

Não. Uma conexão balanceada normalmente transporta um canal mono. As linhas hot e cold não são canais esquerdo e direito. Áudio estéreo balanceado requer dois canais balanceados separados, um para esquerda e outro para direita.

Quais conectores são usados para áudio balanceado?

Os conectores mais comuns são XLR e TRS. Sistemas AV comerciais fixos também podem usar blocos de terminais ou conectores multipino. O conector sozinho não garante operação balanceada, portanto as especificações devem ser verificadas.

Posso conectar uma saída não balanceada a uma entrada balanceada?

Sim, mas o cabeamento ou método de conversão correto é importante. Para trajetos curtos, um adaptador pode funcionar. Em trajetos longos ou sistemas profissionais, DI box, transformador isolador ou conversor ativo geralmente é melhor para reduzir ruído e problemas de nível.

Por que o áudio balanceado reduz ruído?

Ele reduz ruído porque a interferência costuma ser captada igualmente pelos dois condutores. A entrada receptora rejeita esse ruído comum e mantém a diferença entre os condutores, que contém o sinal de áudio original.
